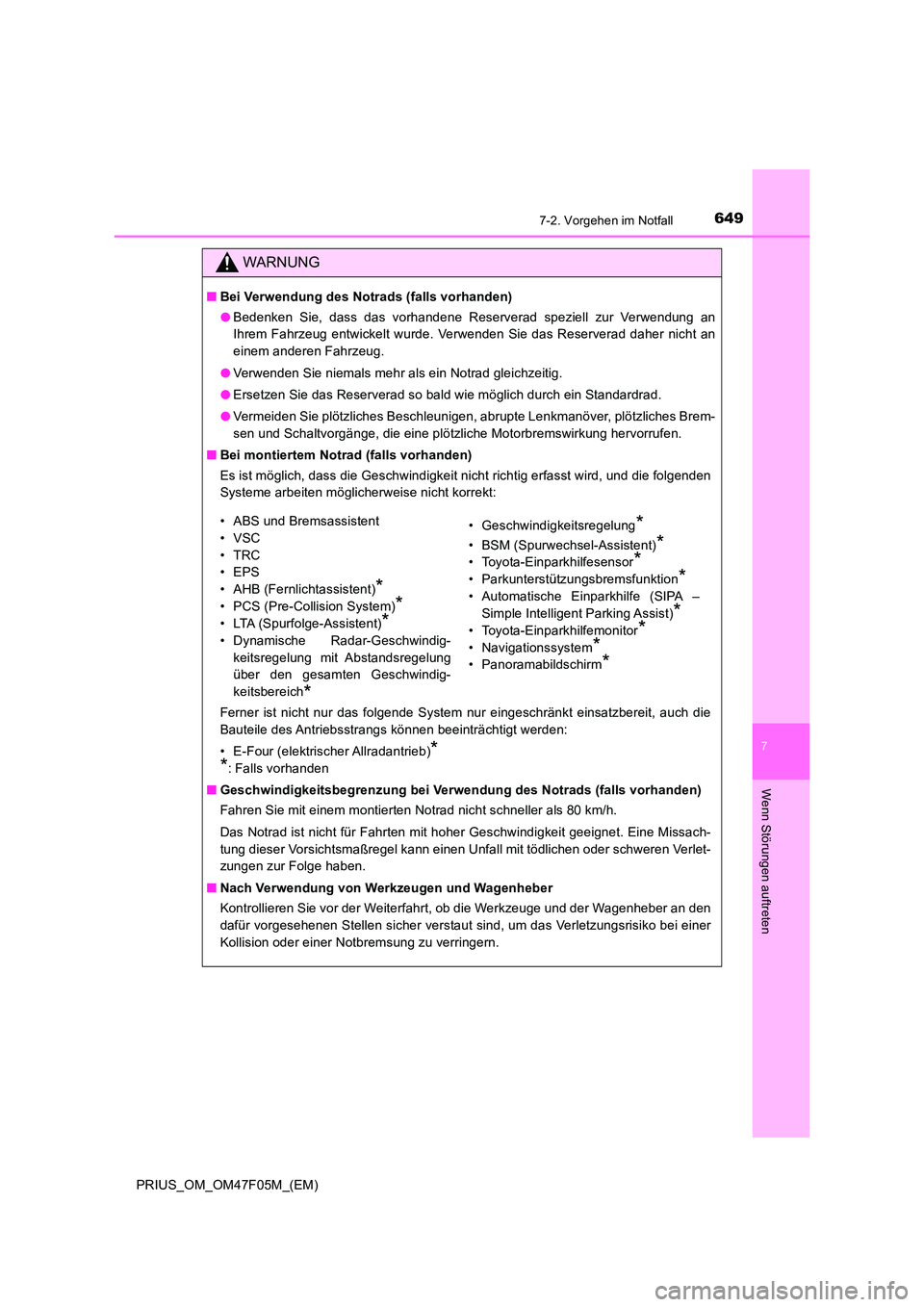

6497-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
7
Wenn Störungen auftreten
WARNUNG
QBei Verwendung des Notrads (falls vorhanden)
O Bedenken Sie, dass das vorhandene Reserverad speziell zur Verwendung an
Ihrem Fahrzeug entwickelt wurde. Verwenden Sie das Reserverad daher nicht an
einem anderen Fahrzeug.
O Verwenden Sie niemals mehr als ein Notrad gleichzeitig.
O Ersetzen Sie das Reserverad so bald wie möglich durch ein Standardrad.
O Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Brem-
sen und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
Q Bei montiertem Notrad (falls vorhanden)
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden
Systeme arbeiten möglicherweise nicht korrekt:
Ferner ist nicht nur das folgende System nur eingeschränkt einsatzbereit, auch die
Bauteile des Antriebsstrangs können beeinträchtigt werden:
• E-Four (elektrischer Allradantrieb)*
*: Falls vorhanden
Q Geschwindigkeitsbegrenzung bei Verwendung des Notrads (falls vorhanden)
Fahren Sie mit einem montierten Notrad nicht schneller als 80 km/h.
Das Notrad ist nicht für Fahrten mit hoher Geschwindigkeit geeignet. Eine Missach-
tung dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder schweren Verlet-
zungen zur Folge haben.
Q Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer
Kollision oder einer Notbremsung zu verringern.
• ABS und Bremsassistent
•VSC
•TRC
•EPS
• AHB (Fernlichtassistent)*
• PCS (Pre-Collision System)*
• LTA (Spurfolge-Assistent)*
• Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindig-
keitsbereich*
• Geschwindigkeitsregelung*
• BSM (Spurwechsel-Assistent)*
• Toyota-Einparkhilfesensor*
• Parkunterstützungsbremsfunktion*
• Automatische Einparkhilfe (SIPA –
Simple Intelligent Parking Assist)*
• Toyota-Einparkhilfemonitor*
• Navigationssystem*
• Panoramabildschirm*

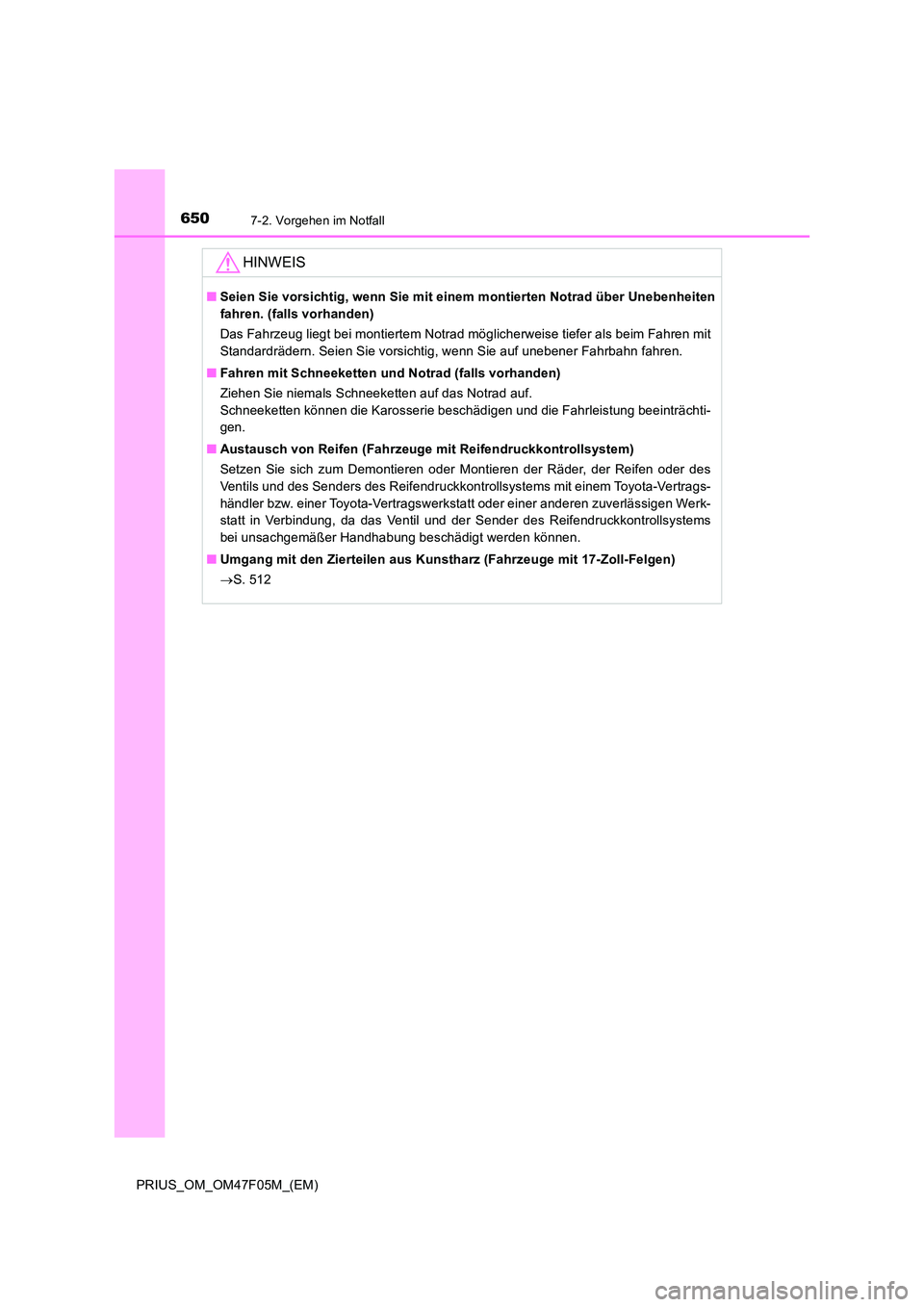

6507-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
HINWEIS
QSeien Sie vorsichtig, wenn Sie mit einem montierten Notrad über Unebenheiten
fahren. (falls vorhanden)
Das Fahrzeug liegt bei montiertem Notrad möglicherweise tiefer als beim Fahren mit
Standardrädern. Seien Sie vorsichtig, wenn Sie auf unebener Fahrbahn fahren.
Q Fahren mit Schneeketten und Notrad (falls vorhanden)
Ziehen Sie niemals Schneeketten auf das Notrad auf.
Schneeketten können die Karosserie beschädigen und die Fahrleistung beeinträchti-
gen.
Q Austausch von Reifen (Fahrzeuge mit Reifendruckkontrollsystem)
Setzen Sie sich zum Demontieren oder Montieren der Räder, der Reifen oder des
Ventils und des Senders des Reifendruckkontrollsystems mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung, da das Ventil und der Sender des Reifendruckkontrollsystems
bei unsachgemäßer Handhabung beschädigt werden können.
Q Umgang mit den Zierteilen aus Kunstharz (Fahrzeuge mit 17-Zoll-Felgen)
 S. 512

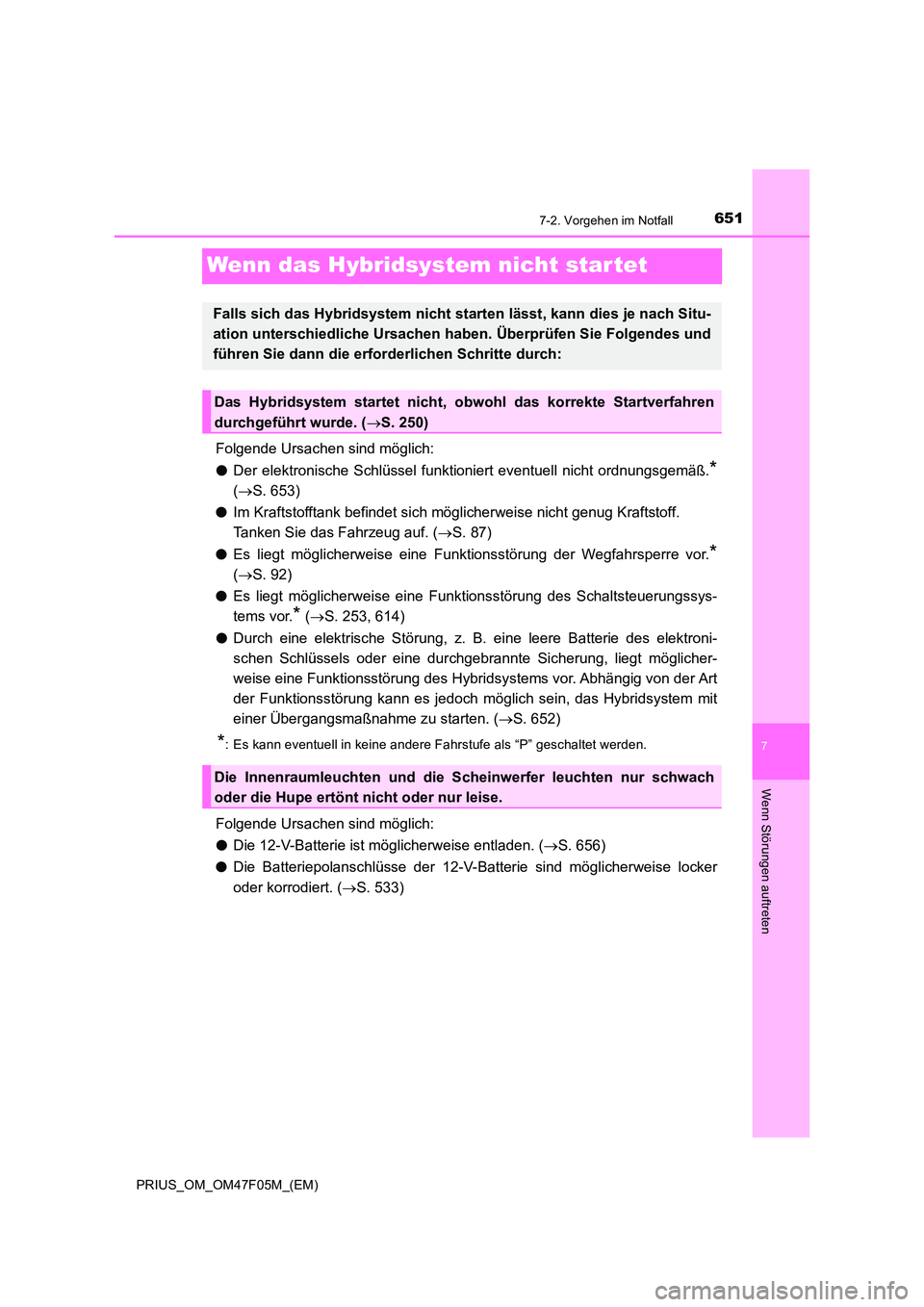

6517-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
7
Wenn Störungen auftreten
Wenn das Hybridsystem nicht star tet
Folgende Ursachen sind möglich:
O Der elektronische Schlüssel funktioniert eventuell nicht ordnungsgemäß.*
(S. 653)
O Im Kraftstofftank befindet sich möglicherweise nicht genug Kraftstoff.
Tanken Sie das Fahrzeug auf. ( S. 87)
O Es liegt möglicherweise eine Funktionsstörung der Wegfahrsperre vor.*
(S. 92)
O Es liegt möglicherweise eine Funktionsstörung des Schaltsteuerungssys-
tems vor.* ( S. 253, 614)
O Durch eine elektrische Störung, z. B. eine leere Batterie des elektroni-
schen Schlüssels oder eine durchgebrannte Sicherung, liegt möglicher-
weise eine Funktionsstörung des Hybridsystems vor. Abhängig von der Art
der Funktionsstörung kann es jedoch möglich sein, das Hybridsystem mit
einer Übergangsmaßnahme zu starten. ( S. 652)
*: Es kann eventuell in keine andere Fahrstufe als “P” geschaltet werden.
Folgende Ursachen sind möglich:
O Die 12-V-Batterie ist möglicherweise entladen. (S. 656)
O Die Batteriepolanschlüsse der 12-V-Batterie sind möglicherweise locker
oder korrodiert. ( S. 533)
Falls sich das Hybridsystem nicht starten lässt, kann dies je nach Situ-
ation unterschiedliche Ursachen ha ben. Überprüfen Sie Folgendes und
führen Sie dann die erforderlichen Schritte durch:
Das Hybridsystem startet nicht, ob wohl das korrekte Startverfahren
durchgeführt wurde. ( S. 250)
Die Innenraumleuchten und die Scheinwerfer leuchten nur schwach
oder die Hupe ertönt nicht oder nur leise.

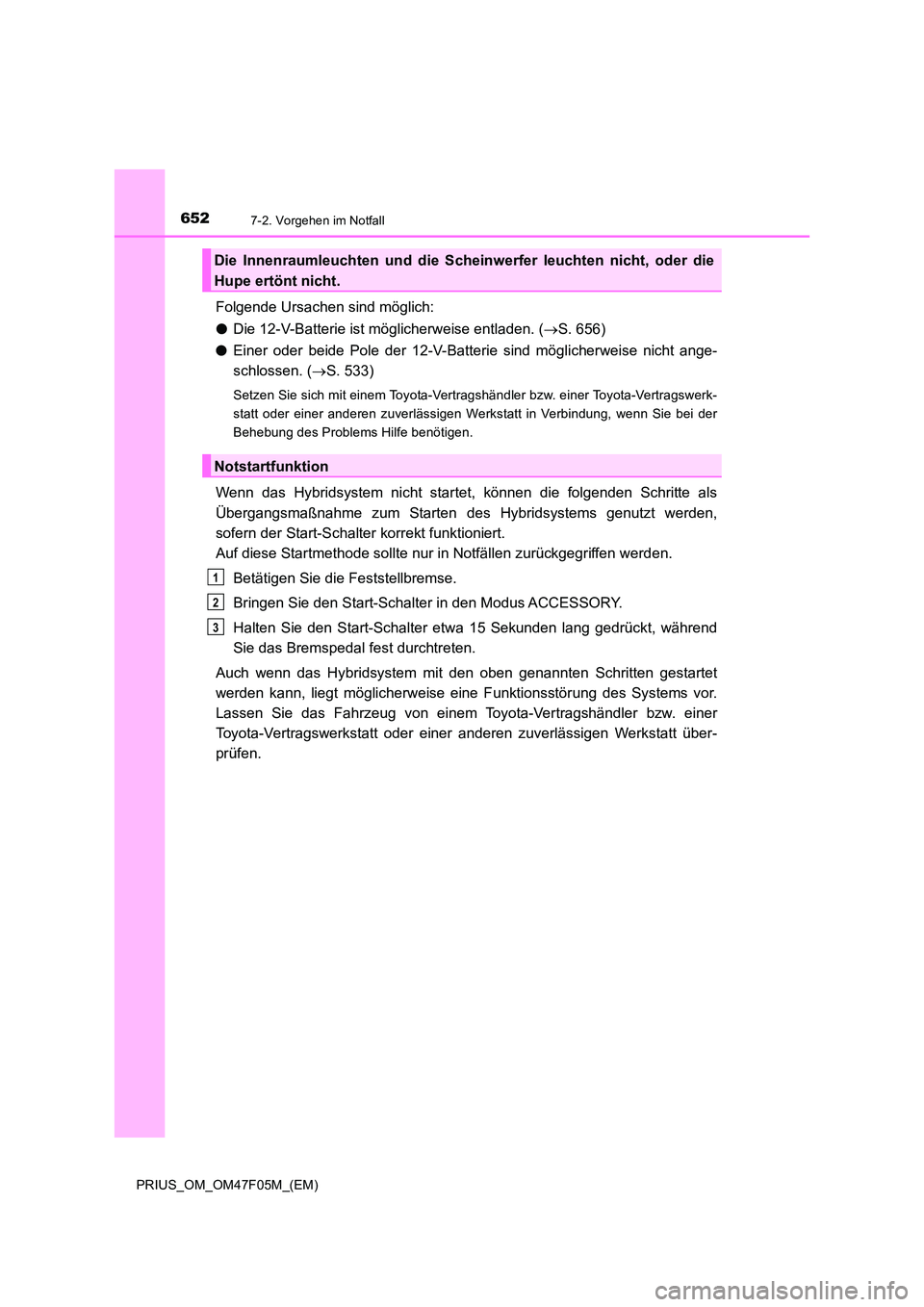

6527-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
Folgende Ursachen sind möglich:
O Die 12-V-Batterie ist möglicherweise entladen. (S. 656)
O Einer oder beide Pole der 12-V-Batterie sind möglicherweise nicht ange-
schlossen. ( S. 533)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung, wenn Sie bei der
Behebung des Problems Hilfe benötigen.
Wenn das Hybridsystem nicht startet, können die folgenden Schritte als
Übergangsmaßnahme zum Starten des Hybridsystems genutzt werden,
sofern der Start-Schalter korrekt funktioniert.
Auf diese Startmethode sollte nur in Notfällen zurückgegriffen werden.
Betätigen Sie die Feststellbremse.
Bringen Sie den Start-Schalter in den Modus ACCESSORY.
Halten Sie den Start-Schalter etwa 15 Sekunden lang gedrückt, während
Sie das Bremspedal fest durchtreten.
Auch wenn das Hybridsystem mit den oben genannten Schritten gestartet
werden kann, liegt möglicherweise eine Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
prüfen.
Die Innenraumleuchten und die Scheinwerfer leuchten nicht, oder die
Hupe ertönt nicht.
Notstartfunktion
1
2
3

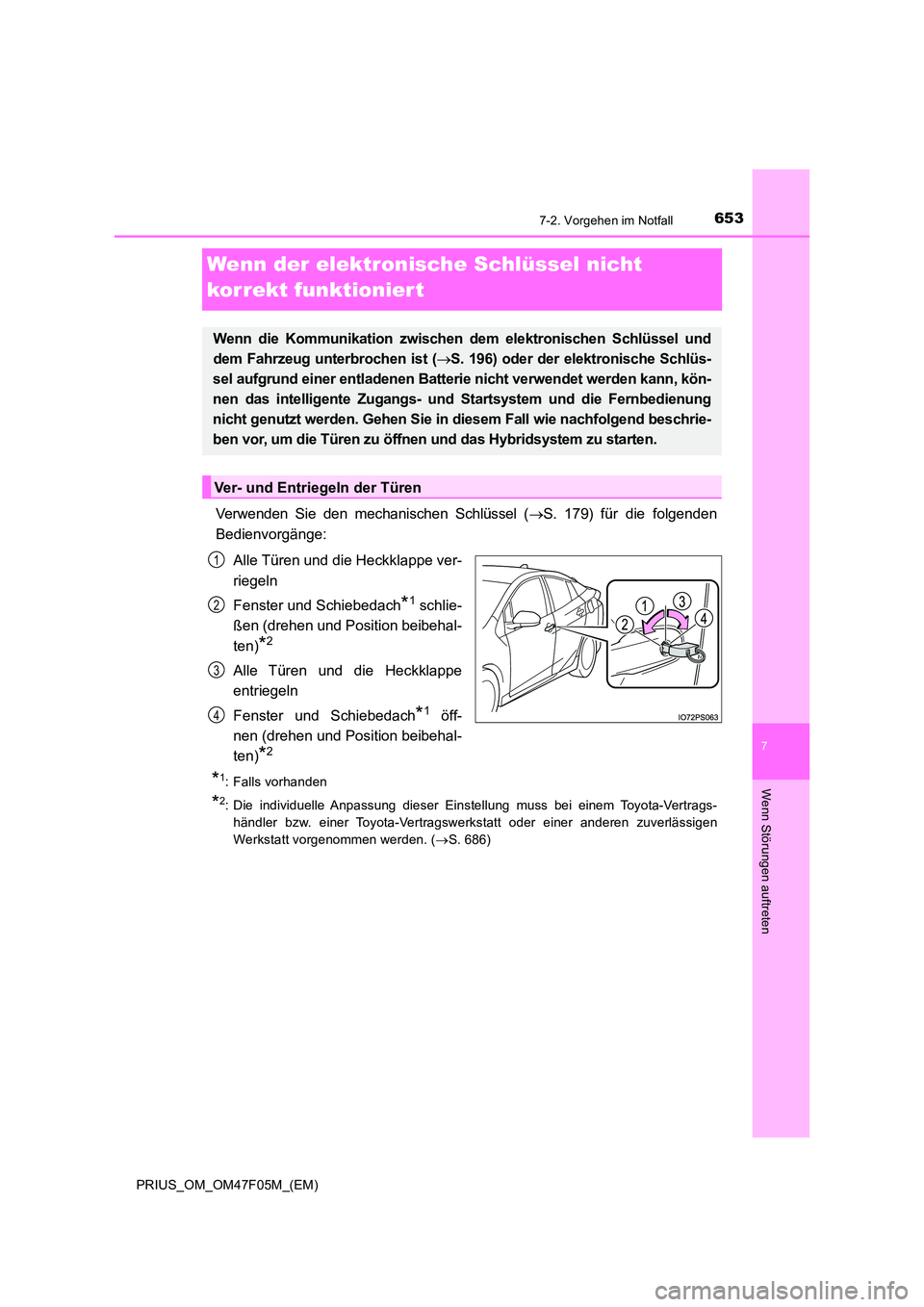

6537-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
7
Wenn Störungen auftreten
Wenn der elektronische Schlüssel nicht
korrekt funktionier t
Verwenden Sie den mechanischen Schlüssel ( S. 179) für die folgenden
Bedienvorgänge:
Alle Türen und die Heckklappe ver-
riegeln
Fenster und Schiebedach*1 schlie-
ßen (drehen und Position beibehal-
ten)*2
Alle Türen und die Heckklappe
entriegeln
Fenster und Schiebedach*1 öff-
nen (drehen und Position beibehal-
ten)*2
*1: Falls vorhanden
*2: Die individuelle Anpassung dieser Einstellung muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt vorgenommen werden. ( S. 686)
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist ( S. 196) oder der elektronische Schlüs-
sel aufgrund einer entladenen Batterie nicht verwendet werden kann, kön-
nen das intelligente Zugangs- und Startsystem und die Fernbedienung
nicht genutzt werden. Gehen Sie in diesem Fall wie nachfolgend beschrie-
ben vor, um die Türen zu öffnen und das Hybridsystem zu starten.
Ver- und Entriegeln der Türen
1
2
3
4

6547-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)

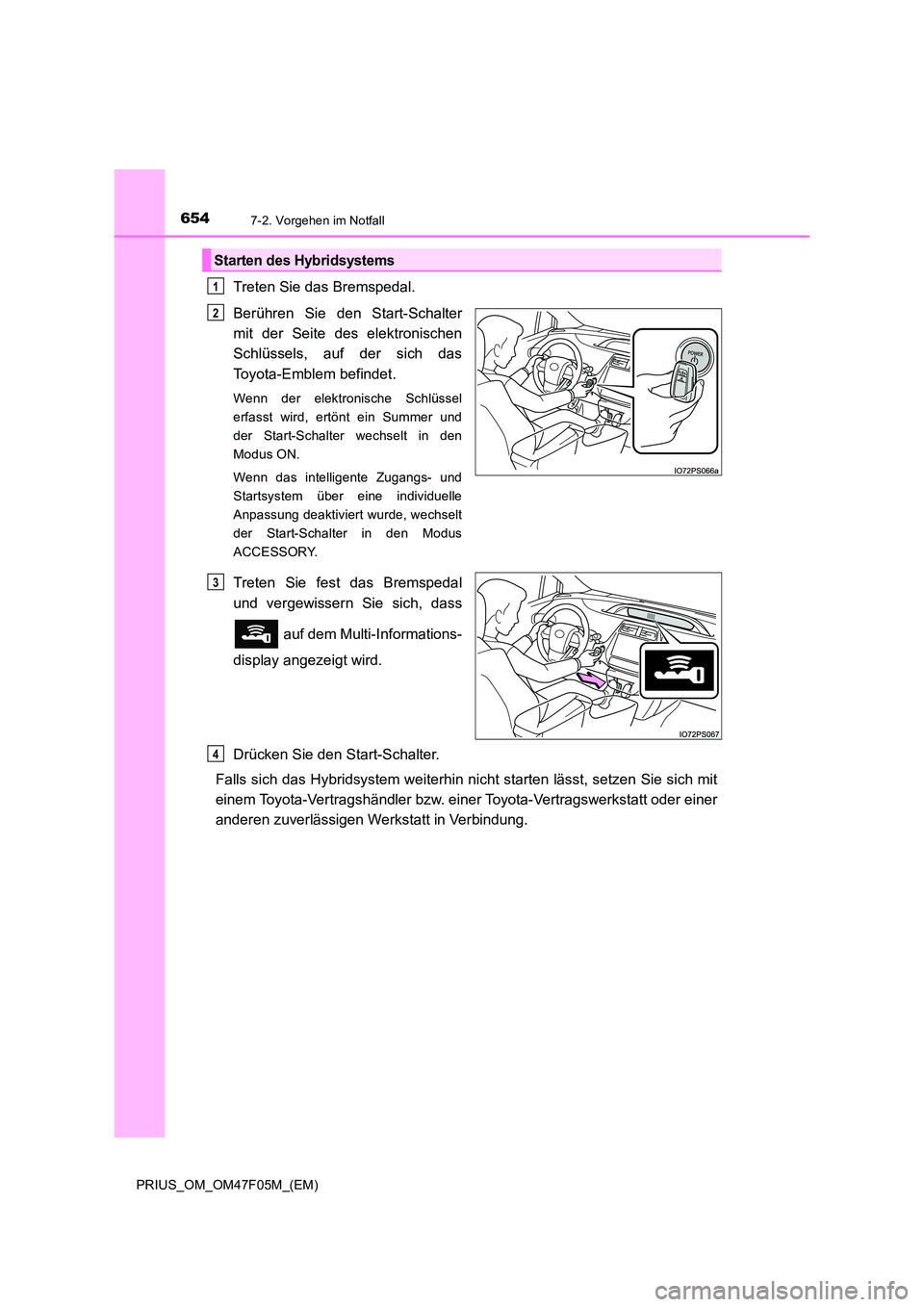

Treten Sie das Bremspedal.
Berühren Sie den Start-Schalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Start-Schalter wechselt in den
Modus ON.
Wenn das intelligente Zugangs- und
Startsystem über eine individuelle
Anpassung deaktiviert wurde, wechselt
der Start-Schalter in den Modus
ACCESSORY.
Treten Sie fest das Bremspedal
und vergewissern Sie sich, dass
auf dem Multi-Informations-
display angezeigt wird.
Drücken Sie den Start-Schalter.
Falls sich das Hybridsystem weiterhin nicht starten lässt, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
Starten des Hybridsystems
1
2
3
4

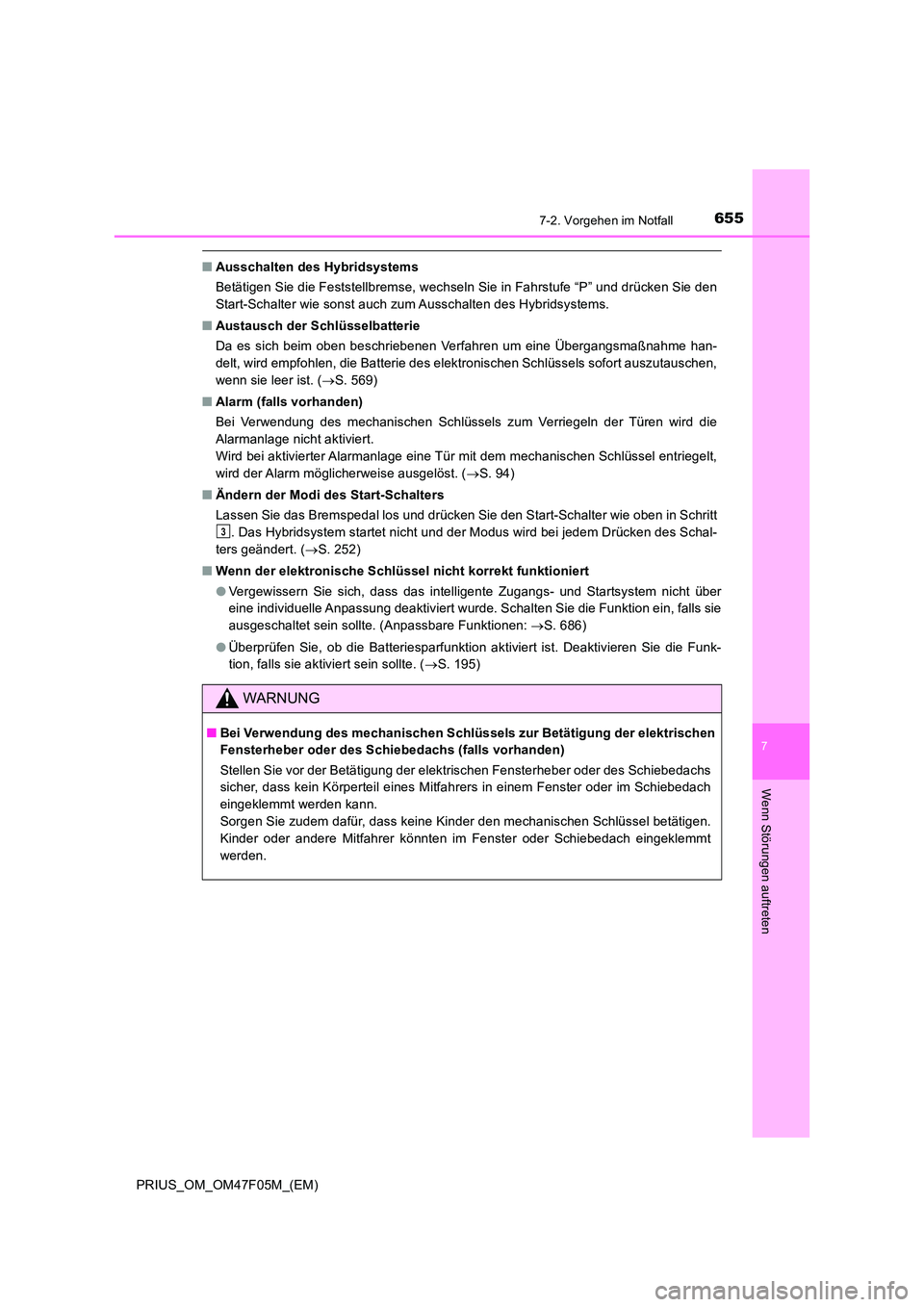

6557-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
7
Wenn Störungen auftreten
QAusschalten des Hybridsystems
Betätigen Sie die Feststellbremse, wechseln Sie in Fahrstufe “P” und drücken Sie den
Start-Schalter wie sonst auch zum Ausschalten des Hybridsystems.
Q Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( S. 569)
Q Alarm (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird die
Alarmanlage nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt,
wird der Alarm möglicherweise ausgelöst. ( S. 94)
Q Ändern der Modi des Start-Schalters
Lassen Sie das Bremspedal los und drücken Sie den Start-Schalter wie oben in Schritt
. Das Hybridsystem startet nicht und der Modus wird bei jedem Drücken des Schal-
ters geändert. ( S. 252)
Q Wenn der elektronische Schlüssel nicht korrekt funktioniert
O Vergewissern Sie sich, dass das intelligente Zugangs- und Startsystem nicht über
eine individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte. (Anpassbare Funktionen: S. 686)
O Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte. ( S. 195)
WARNUNG
QBei Verwendung des mechanischen Schlüssels zur Betätigung der elektrischen
Fensterheber oder des Schiebedachs (falls vorhanden)
Stellen Sie vor der Betätigung der elektrischen Fensterheber oder des Schiebedachs
sicher, dass kein Körperteil eines Mitfahrers in einem Fenster oder im Schiebedach
eingeklemmt werden kann.
Sorgen Sie zudem dafür, dass keine Kinder den mechanischen Schlüssel betätigen.
Kinder oder andere Mitfahrer könnten im Fenster oder Schiebedach eingeklemmt
werden.
3

6567-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)

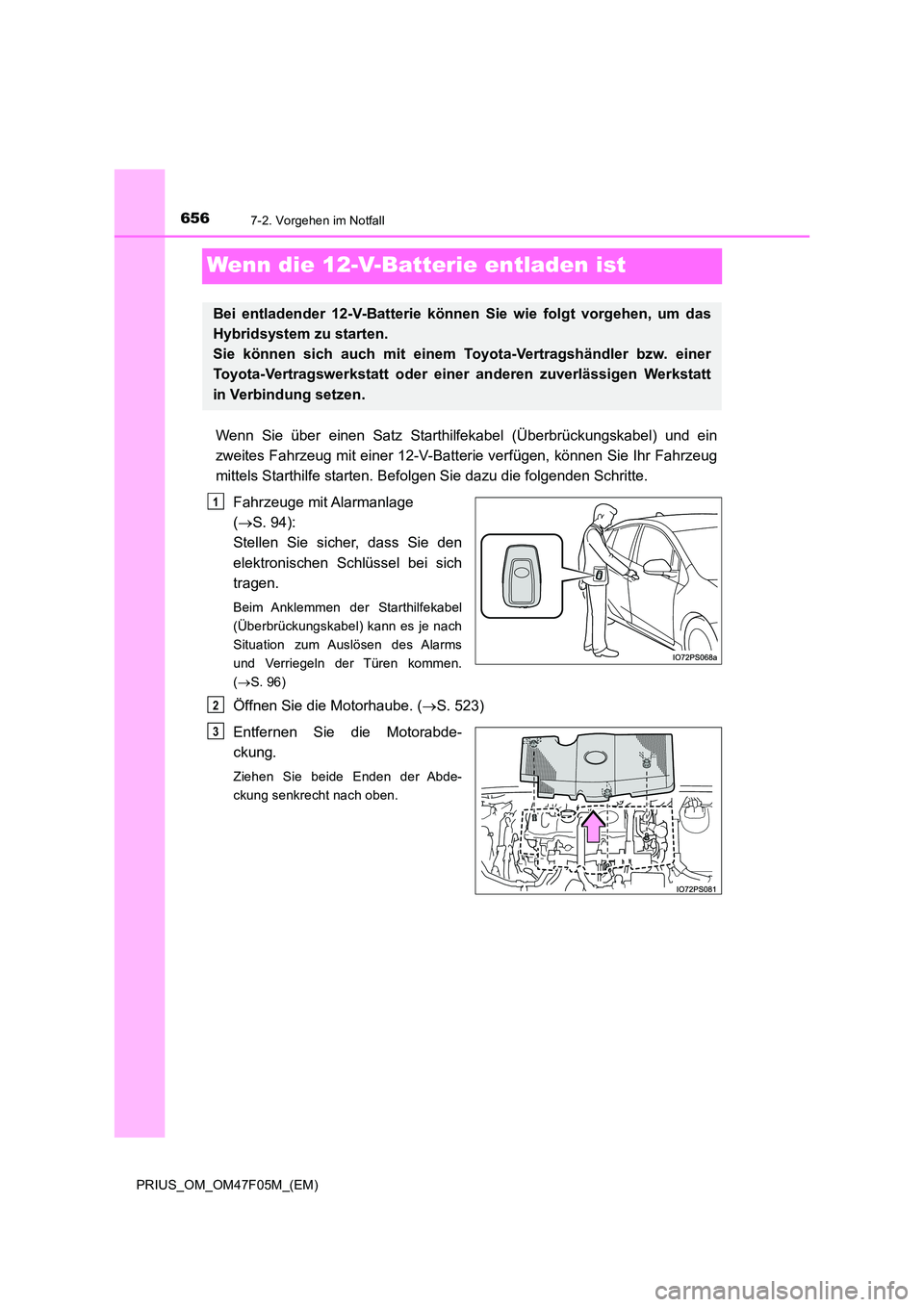

Wenn die 12-V-Batterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batt erie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.
Fahrzeuge mit Alarmanlage
( S. 94):
Stellen Sie sicher, dass Sie den
elektronischen Schlüssel bei sich
tragen.
Beim Anklemmen der Starthilfekabel
(Überbrückungskabel) kann es je nach
Situation zum Auslösen des Alarms
und Verriegeln der Türen kommen.
( S. 96)
Öffnen Sie die Motorhaube. (S. 523)
Entfernen Sie die Motorabde-
ckung.
Ziehen Sie beide Enden der Abde-
ckung senkrecht nach oben.
Bei entladender 12-V-Batterie können Sie wie folgt vorgehen, um das
Hybridsystem zu starten.
Sie können sich auch mit einem To yota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder eine r anderen zuverlässigen Werkstatt
in Verbindung setzen.
1
2
3

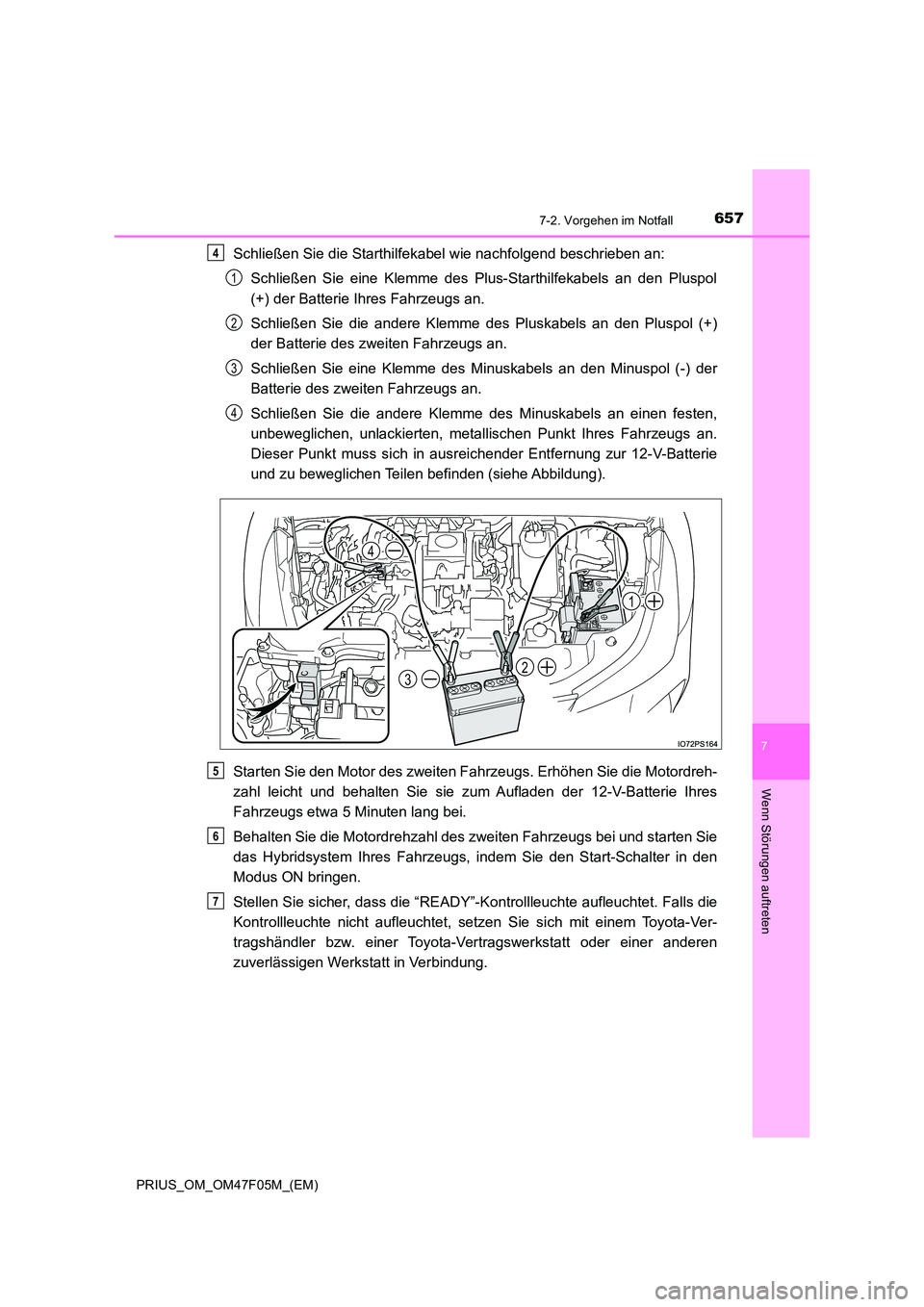

6577-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
7
Wenn Störungen auftreten
Schließen Sie die Starthilfekabel wie nachfolgend beschrieben an:
Schließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol
(+) der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt Ihres Fahrzeugs an.
Dieser Punkt muss sich in aus reichender Entfernung zur 12-V-Batterie
und zu beweglichen Teilen befinden (siehe Abbildung).
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und behalten Sie sie zum Aufladen der 12-V-Batterie Ihres
Fahrzeugs etwa 5 Minuten lang bei.
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs, indem Sie den Start-Schalter in den
Modus ON bringen.
Stellen Sie sicher, dass die “READY”-K ontrollleuchte aufleuchtet. Falls die
Kontrollleuchte nicht aufleuchtet, setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-V ertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
4
1
2
3
4
32
4
1
5
6
7

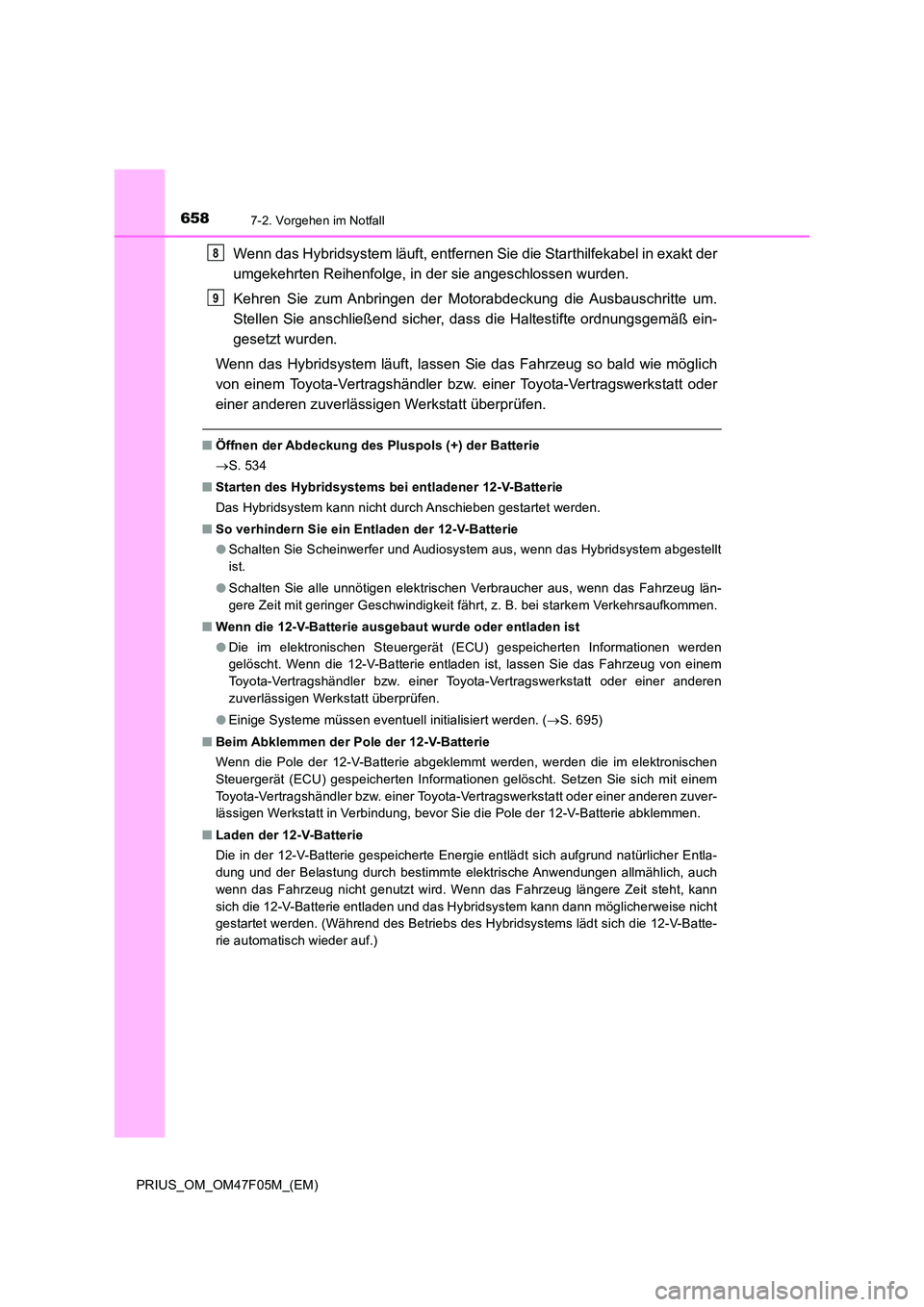

6587-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
Wenn das Hybridsystem läuft, entfernen Sie die Starthilfekabel in exakt der
umgekehrten Reihenfolge, in der sie angeschlossen wurden.
Kehren Sie zum Anbringen der Motorabdeckung die Ausbauschritte um.
Stellen Sie anschließend sicher, dass die Haltestifte ordnungsgemäß ein-
gesetzt wurden.
Wenn das Hybridsystem läuft, lassen Sie das Fahrzeug so bald wie möglich
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
Q Öffnen der Abdeckung des Pluspols (+) der Batterie
 S. 534
Q Starten des Hybridsystems bei entladener 12-V-Batterie
Das Hybridsystem kann nicht durch Anschieben gestartet werden.
Q So verhindern Sie ein Entladen der 12-V-Batterie
O Schalten Sie Scheinwerfer und Audiosystem aus, wenn das Hybridsystem abgestellt
ist.
O Schalten Sie alle unnötigen elektrischen Verbraucher aus, wenn das Fahrzeug län-
gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkommen.
Q Wenn die 12-V-Batterie ausgebaut wurde oder entladen ist
O Die im elektronischen Steuergerät (ECU) gespeicherten Informationen werden
gelöscht. Wenn die 12-V-Batterie entladen ist, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
O Einige Systeme müssen eventuell initialisiert werden. (S. 695)
Q Beim Abklemmen der Pole der 12-V-Batterie
Wenn die Pole der 12-V-Batterie abgeklemmt werden, werden die im elektronischen
Steuergerät (ECU) gespeicherten Informationen gelöscht. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung, bevor Sie die Pole der 12-V-Batterie abklemmen.
Q Laden der 12-V-Batterie
Die in der 12-V-Batterie gespeicherte Energie entlädt sich aufgrund natürlicher Entla-
dung und der Belastung durch bestimmte elektrische Anwendungen allmählich, auch
wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug längere Zeit steht, kann
sich die 12-V-Batterie entladen und das Hybridsystem kann dann möglicherweise nicht
gestartet werden. (Während des Betriebs des Hybridsystems lädt sich die 12-V-Batte-
rie automatisch wieder auf.)
8
9
