TOYOTA PRIUS 2022 Instructieboekje (in Dutch)

5096-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)
6
Onderhoud en verzorging

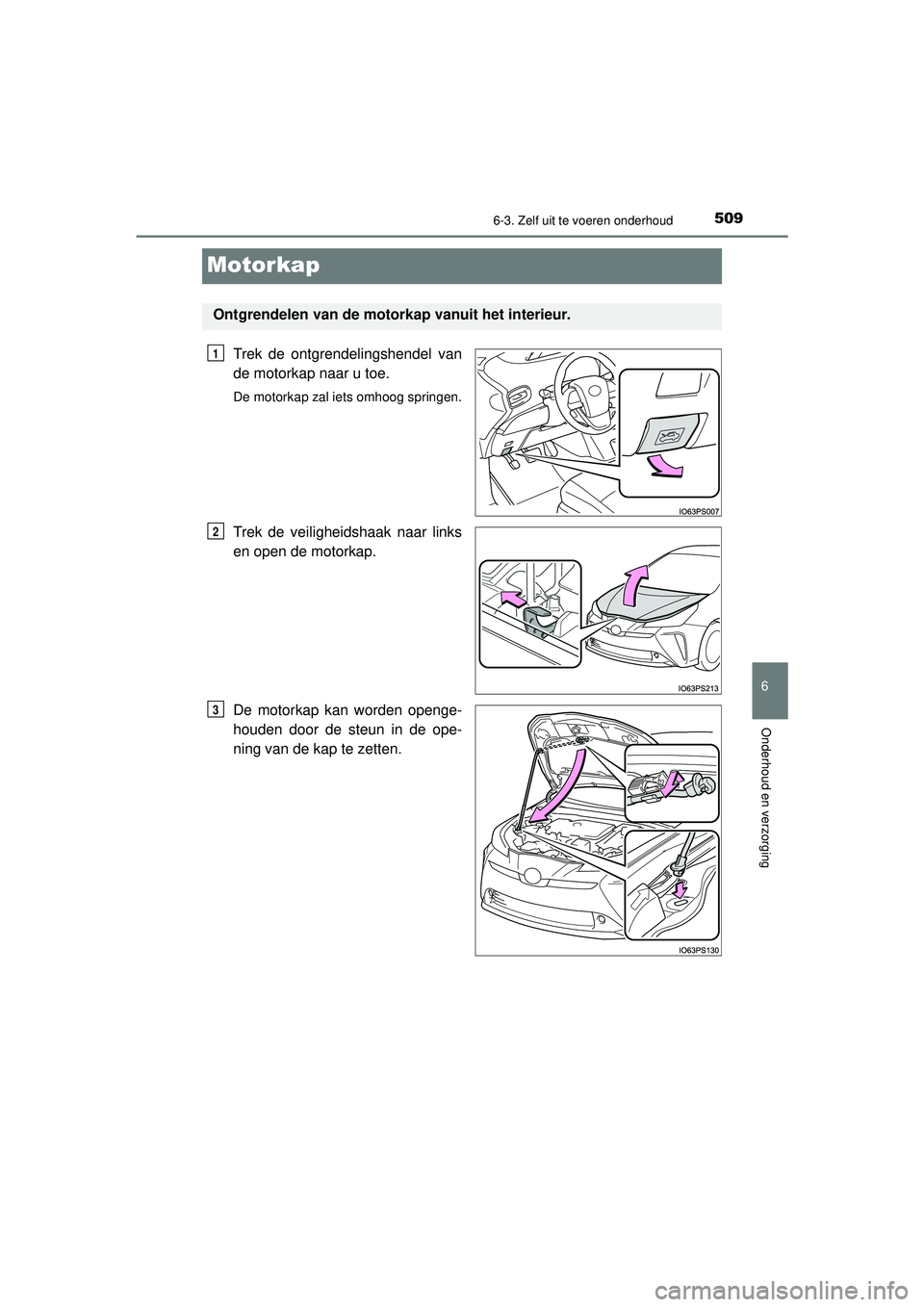

Motorkap
Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
Trek de veiligheidshaak naar links
en open de motorkap.
De motorkap kan worden openge-
houden door de steun in de ope-
ning van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
PRIUS_OM_OM47F03E_(EE).book Page 509 Thursday, May 6, 2021 12:21 PM

5106-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)

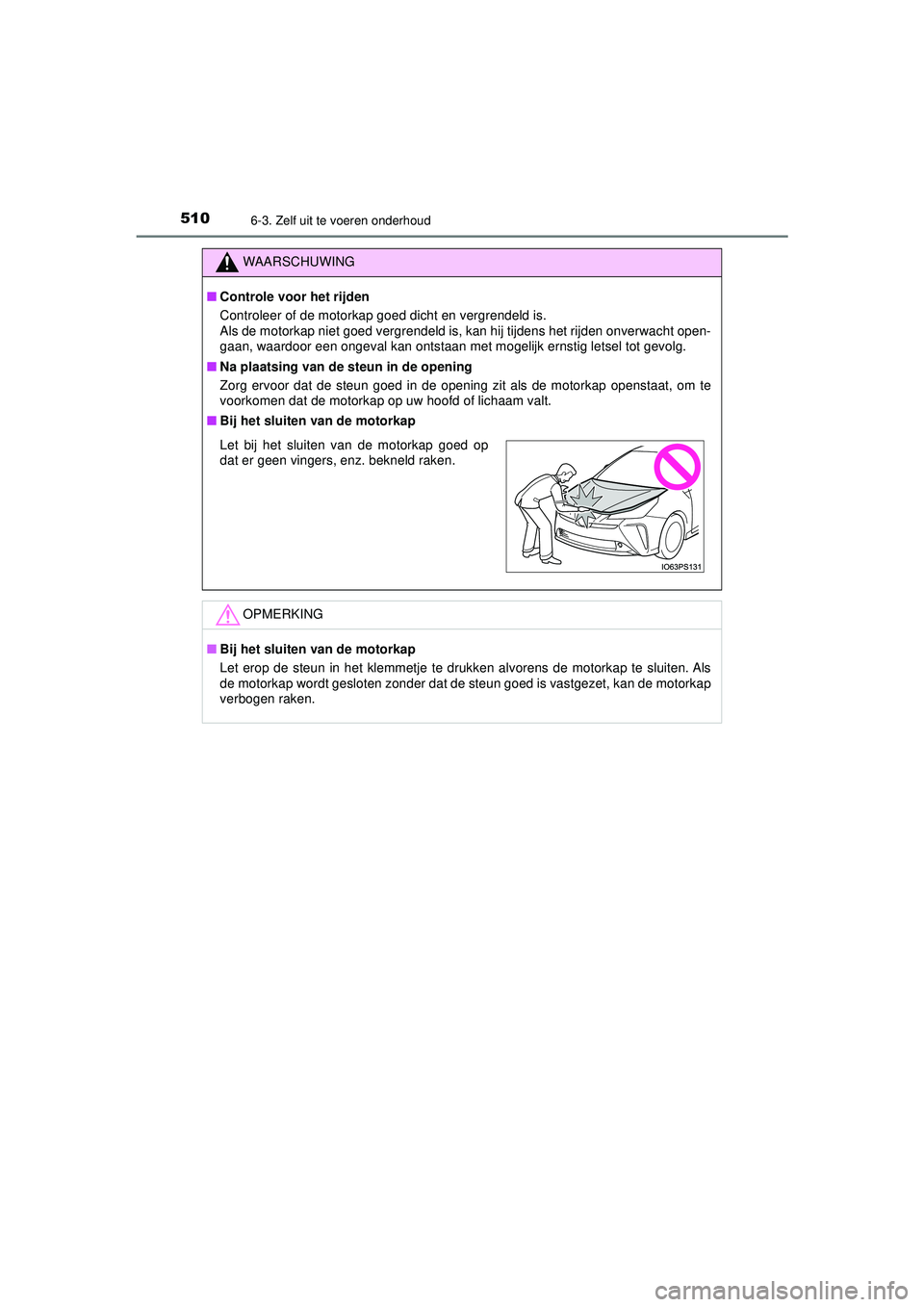

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan met mogelijk ernstig letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd of lichaam valt.
■ Bij het sluiten van de motorkap
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de steun goed is vastgezet, kan de motorkap
verbogen raken.
Let bij het sluiten van de motorkap goed op
dat er geen vingers, enz. bekneld raken.
PRIUS_OM_OM47F03E_(EE).book Page 510 Thursday, May 6, 2021 12:21 PM

5116-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)
6
Onderhoud en verzorging

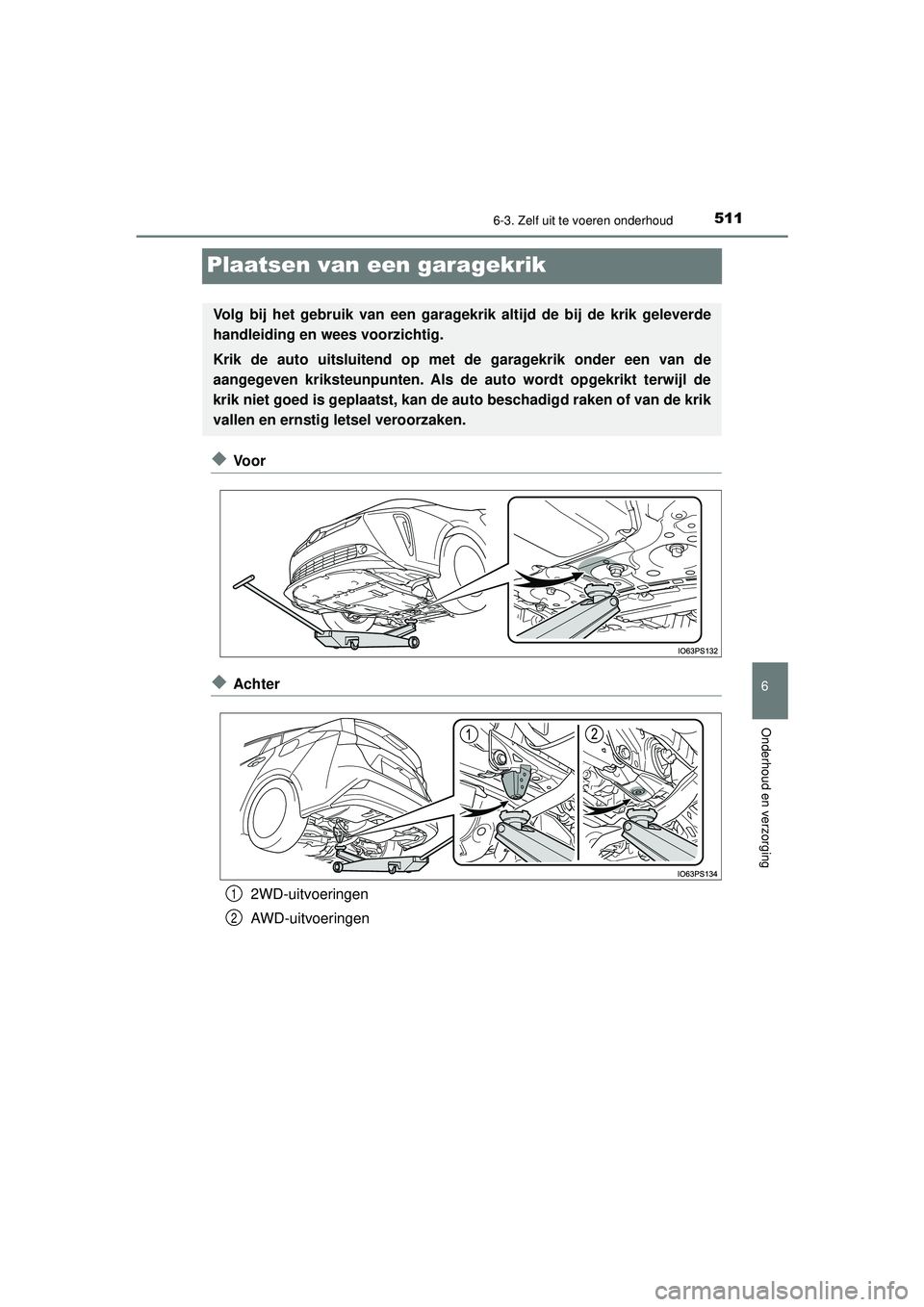

Plaatsen van een garagekrik
◆Vo o r
◆Achter2WD-uitvoeringen
AWD-uitvoeringen
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde
handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl de
krik niet goed is geplaatst, kan de auto beschadigd raken of van de krik
vallen en ernstig letsel veroorzaken.
1
2
PRIUS_OM_OM47F03E_(EE).book Page 511 Thursday, May 6, 2021 12:21 PM

5126-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)

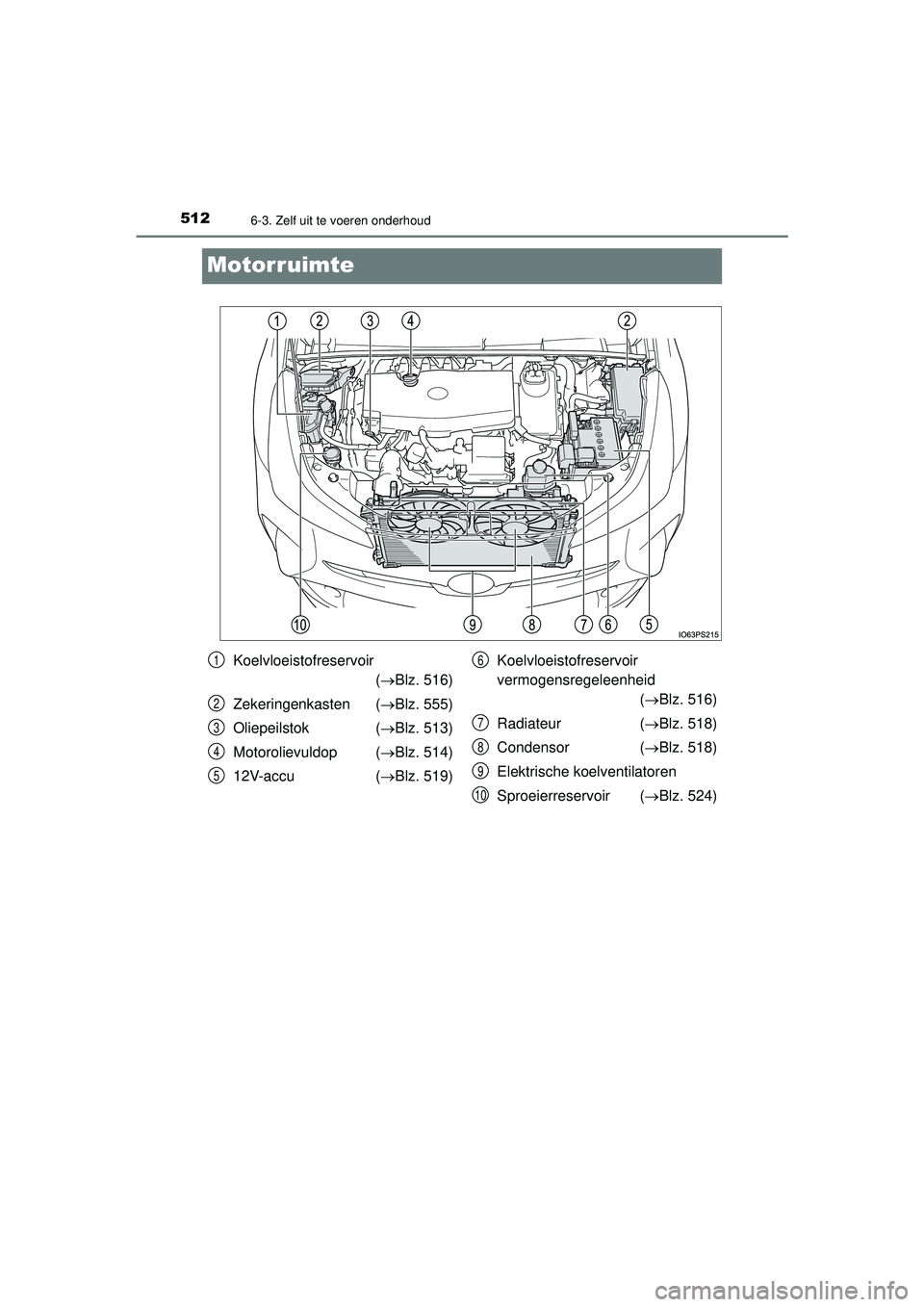

Motorruimte
Koelvloeistofreservoir(Blz. 516)
Zekeringenkasten ( Blz. 555)
Oliepeilstok ( Blz. 513)
Motorolievuldop ( Blz. 514)
12V-accu ( Blz. 519)Koelvloeistofreservoir
vermogensregeleenheid
(Blz. 516)
Radiateur ( Blz. 518)
Condensor ( Blz. 518)
Elektrische koelventilatoren
Sproeierreservoir ( Blz. 524)1
2
3
4
5
6
7
8
9
10
PRIUS_OM_OM47F03E_(EE).book Page 512 Thursday, May 6, 2021 12:21 PM

5136-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)
6
Onderhoud en verzorging

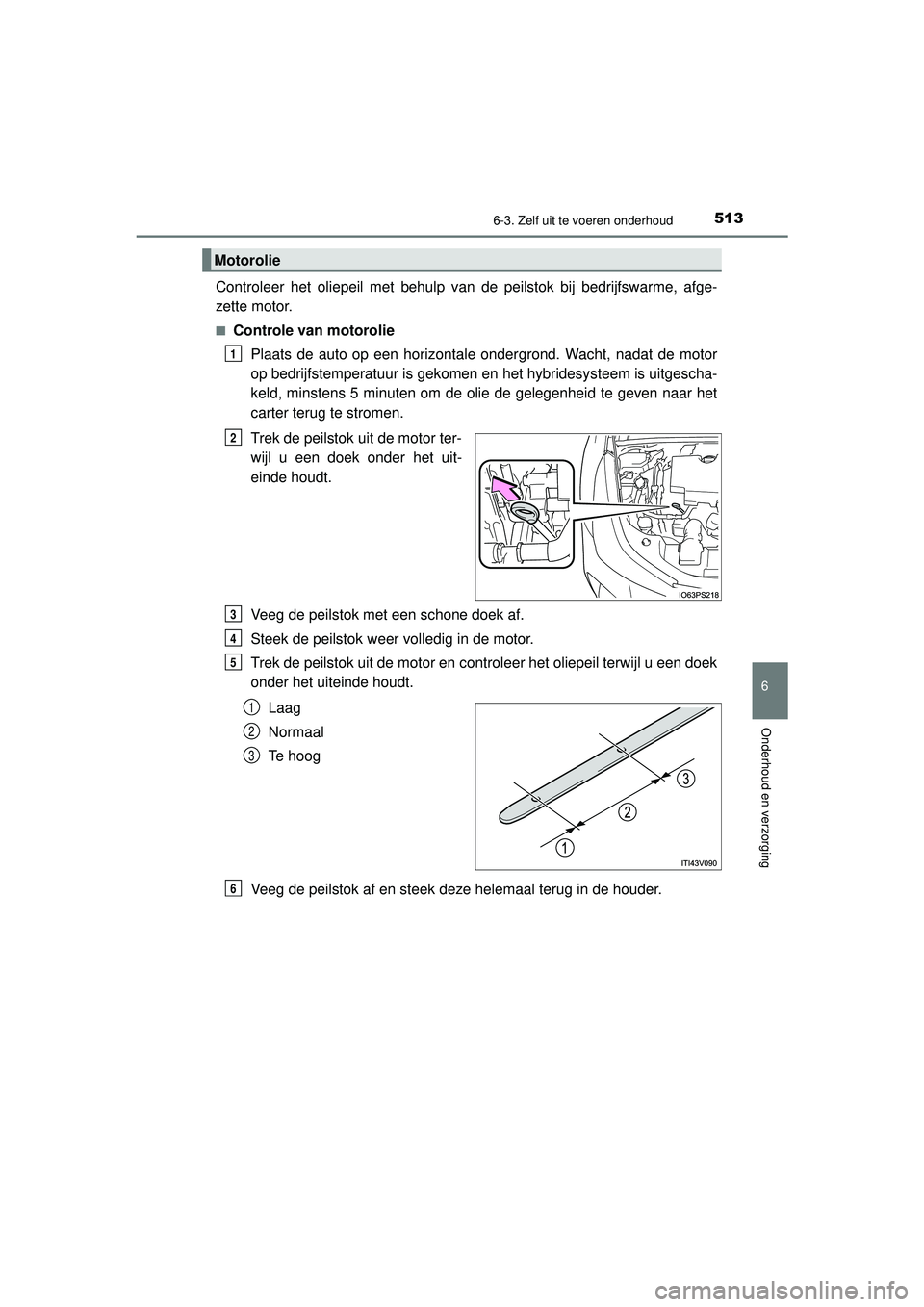

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afge-
zette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie de gelegenheid te geven naar het
carter terug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u een doek
onder het uiteinde houdt.
Laag
Normaal
Te hoog
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
PRIUS_OM_OM47F03E_(EE).book Page 513 Thursday, May 6, 2021 12:21 PM

5146-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)■

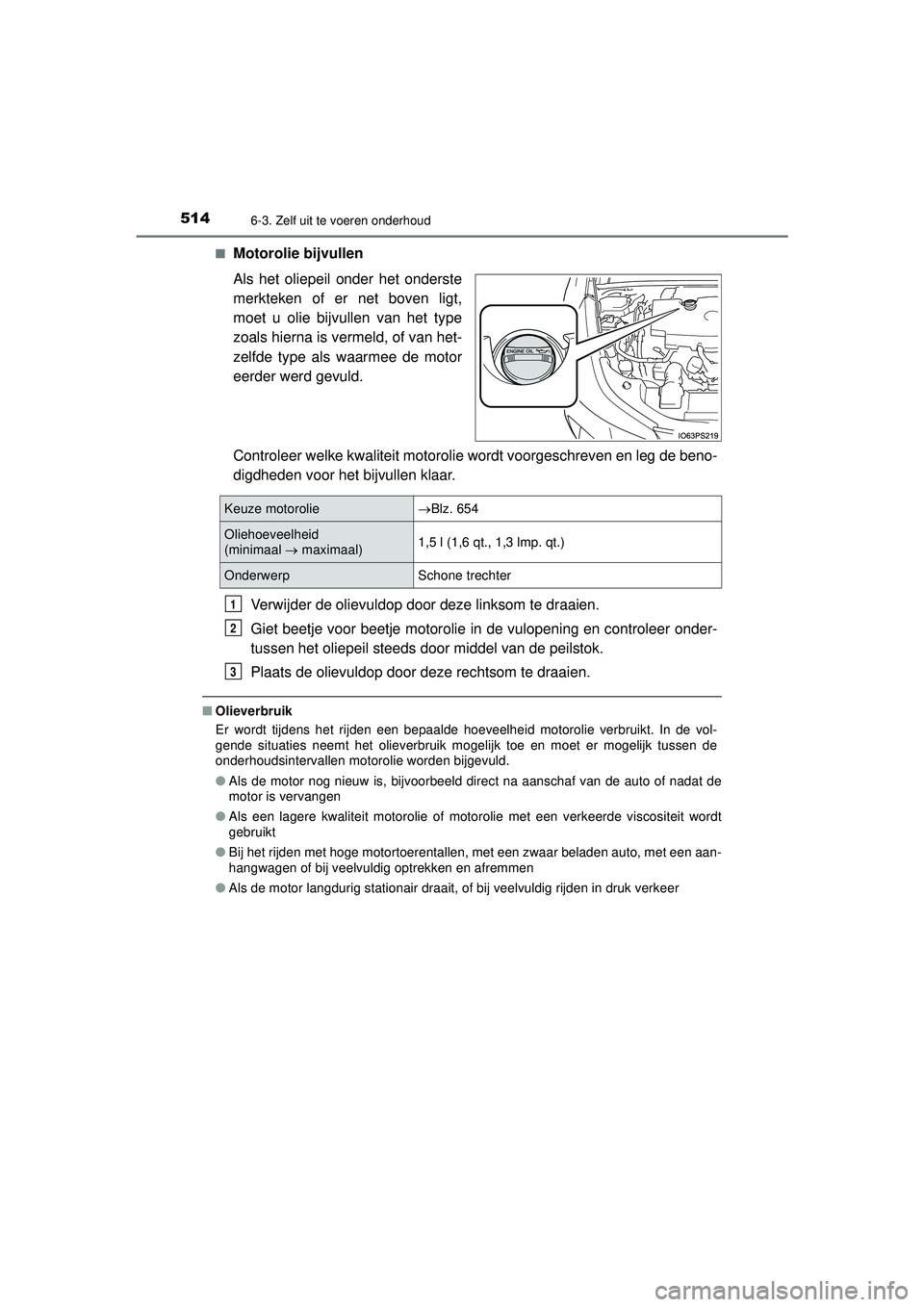

Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van het-
zelfde type als waarmee de motor
eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolieBlz. 654
Oliehoeveelheid
(minimaal  maximaal)1,5 l (1,6 qt., 1,3 lmp. qt.)
OnderwerpSchone trechter
1
2
3
PRIUS_OM_OM47F03E_(EE).book Page 514 Thursday, May 6, 2021 12:21 PM

5156-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)
6
Onderhoud en verzorging

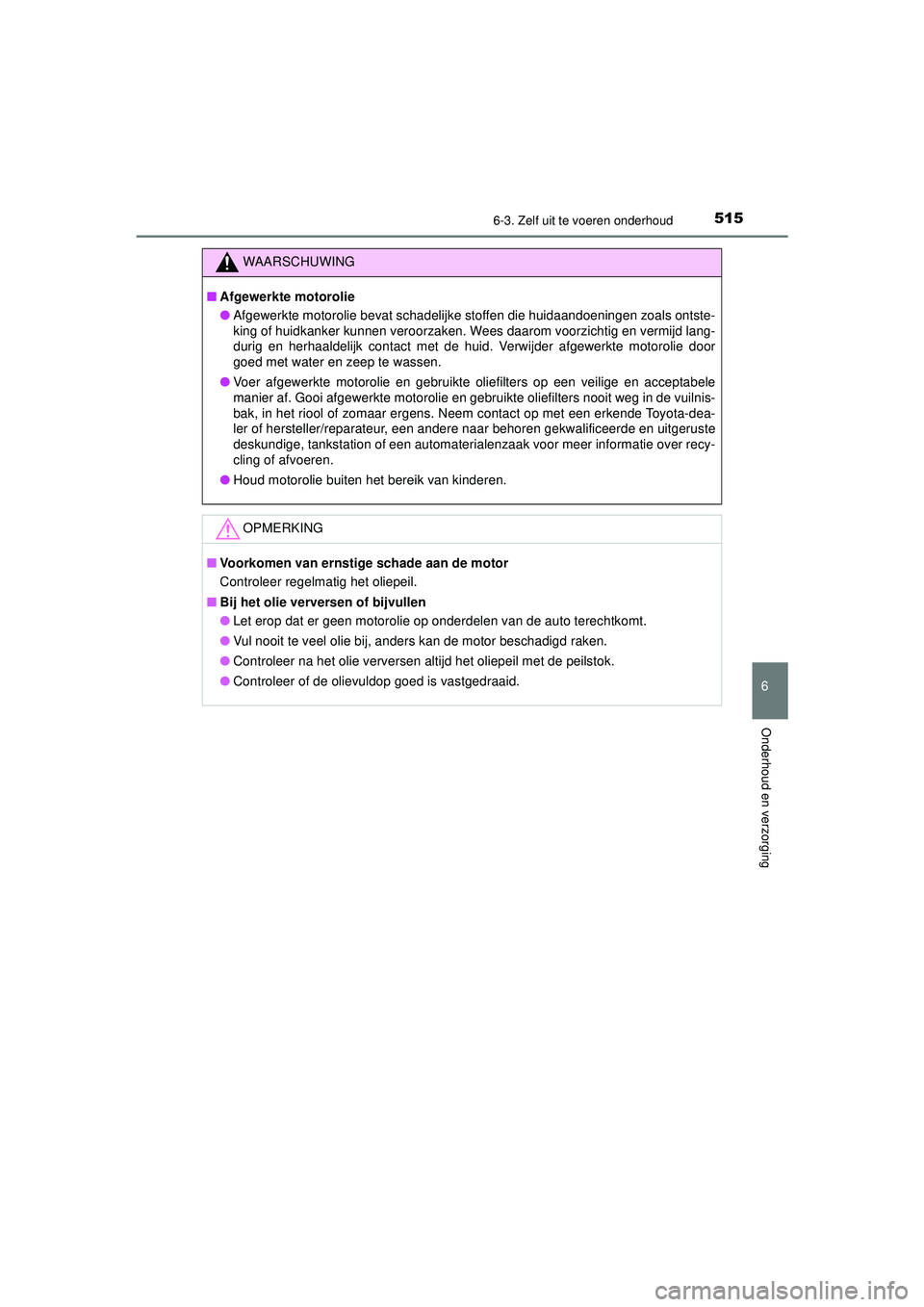

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. Wees daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contact met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens. Neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur, een andere naar behoren gekwalificeerde en uitgeruste
deskundige, tankstation of een automaterialenzaak voor meer informatie over recy-
cling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
PRIUS_OM_OM47F03E_(EE).book Page 515 Thursday, May 6, 2021 12:21 PM

5166-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)

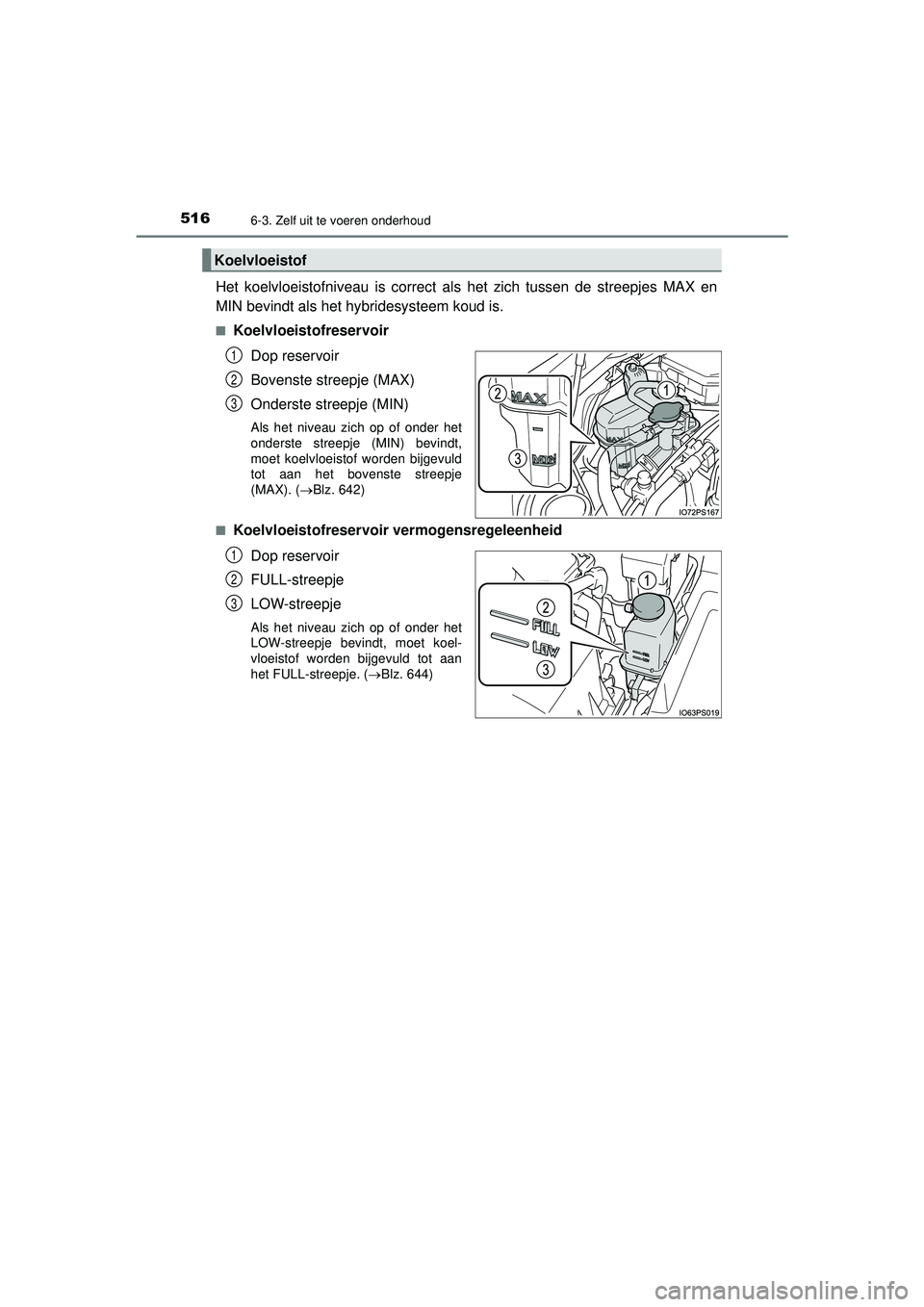

Het koelvloeistofniveau is correct als het zich tussen de streepjes MAX en
MIN bevindt als het hybridesysteem koud is.
■Koelvloeistofreservoir
Dop reservoir
Bovenste streepje (MAX)
Onderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt,
moet koelvloeistof worden bijgevuld
tot aan het bovenste streepje
(MAX). ( Blz. 642)
■
Koelvloeistofreservoir vermogensregeleenheid Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan
het FULL-streepje. ( Blz. 644)
Koelvloeistof
1
2
3
1
2
3
PRIUS_OM_OM47F03E_(EE).book Page 516 Thursday, May 6, 2021 12:21 PM

5176-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)
6
Onderhoud en verzorging
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en 50% gede-
mineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige de druk op de
dop nakijken en controleren op lekkages in het koelsysteem.
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensregeleen-
heid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en brandwonden of ander ernstig letsel veroor-
zaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengverhouding van
water en antivries zorgt voor een goede smering, corrosiebescherming en koeling.
Lees altijd de informatie op het etiket van de antivries of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of onder-
delen aantast.
PRIUS_OM_OM47F03E_(EE).book Page 517 Thursday, May 6, 2021 12:21 PM

5186-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)

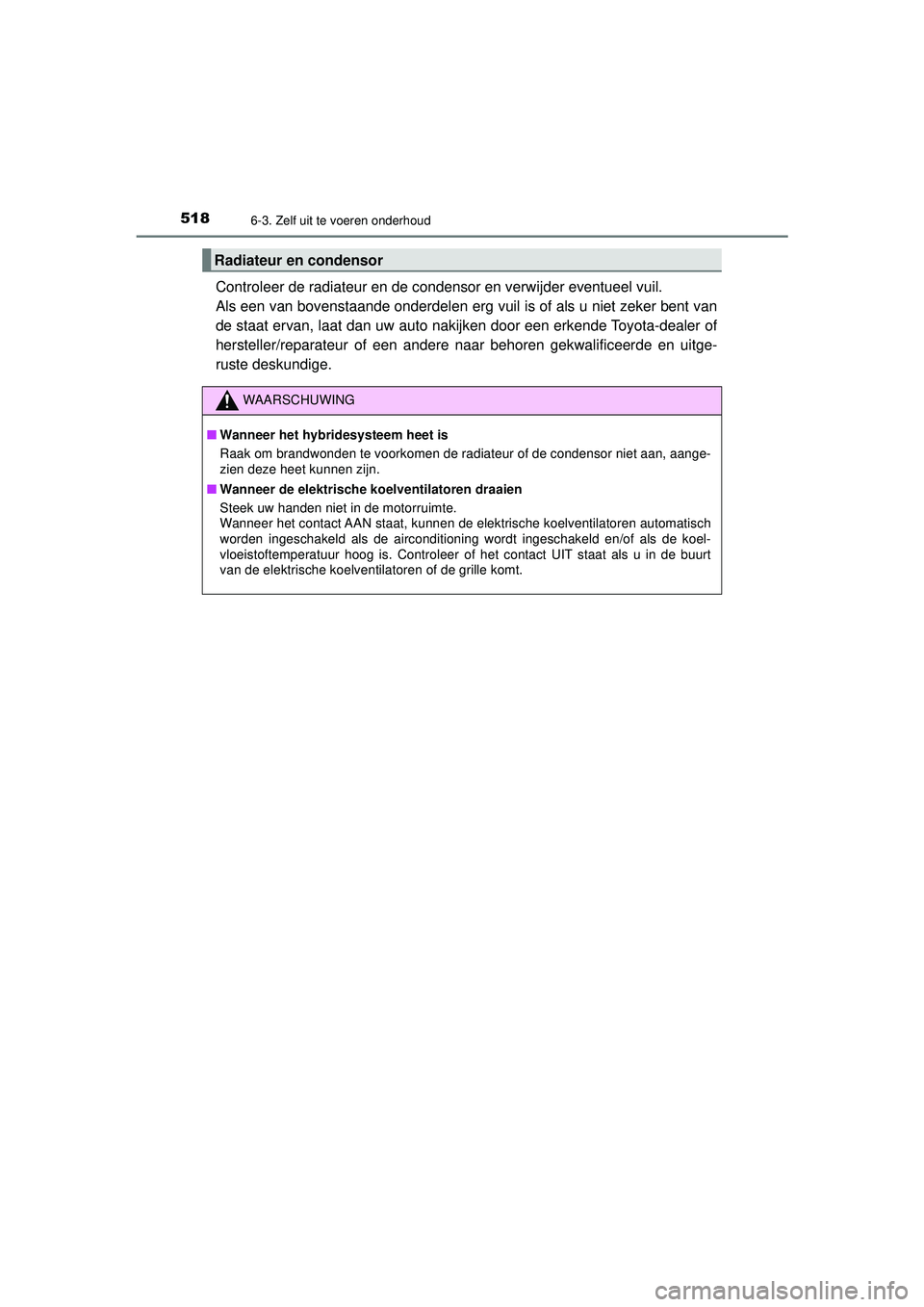

Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
■ Wanneer de elektrische koelventilatoren draaien
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kunnen de elektrische koelventilatoren automatisch
worden ingeschakeld als de airconditioning wordt ingeschakeld en/of als de koel-
vloeistoftemperatuur hoog is. Controleer of het contact UIT staat als u in de buurt
van de elektrische koelventilatoren of de grille komt.
PRIUS_OM_OM47F03E_(EE).book Page 518 Thursday, May 6, 2021 12:21 PM
