4897-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52J11D)
Vérifiez si le fusible est grillé.4
Ty pe ATy pe B
Ty pe CTy pe D
Ty pe E
Fusible normal
Fusible grillé
Type A, B, C et D:
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type E:
Contactez votre concessionnaire Toyota.
1
2

4907-3. Entretien à faire soi-même
PRIUS c_D (OM52J11D)

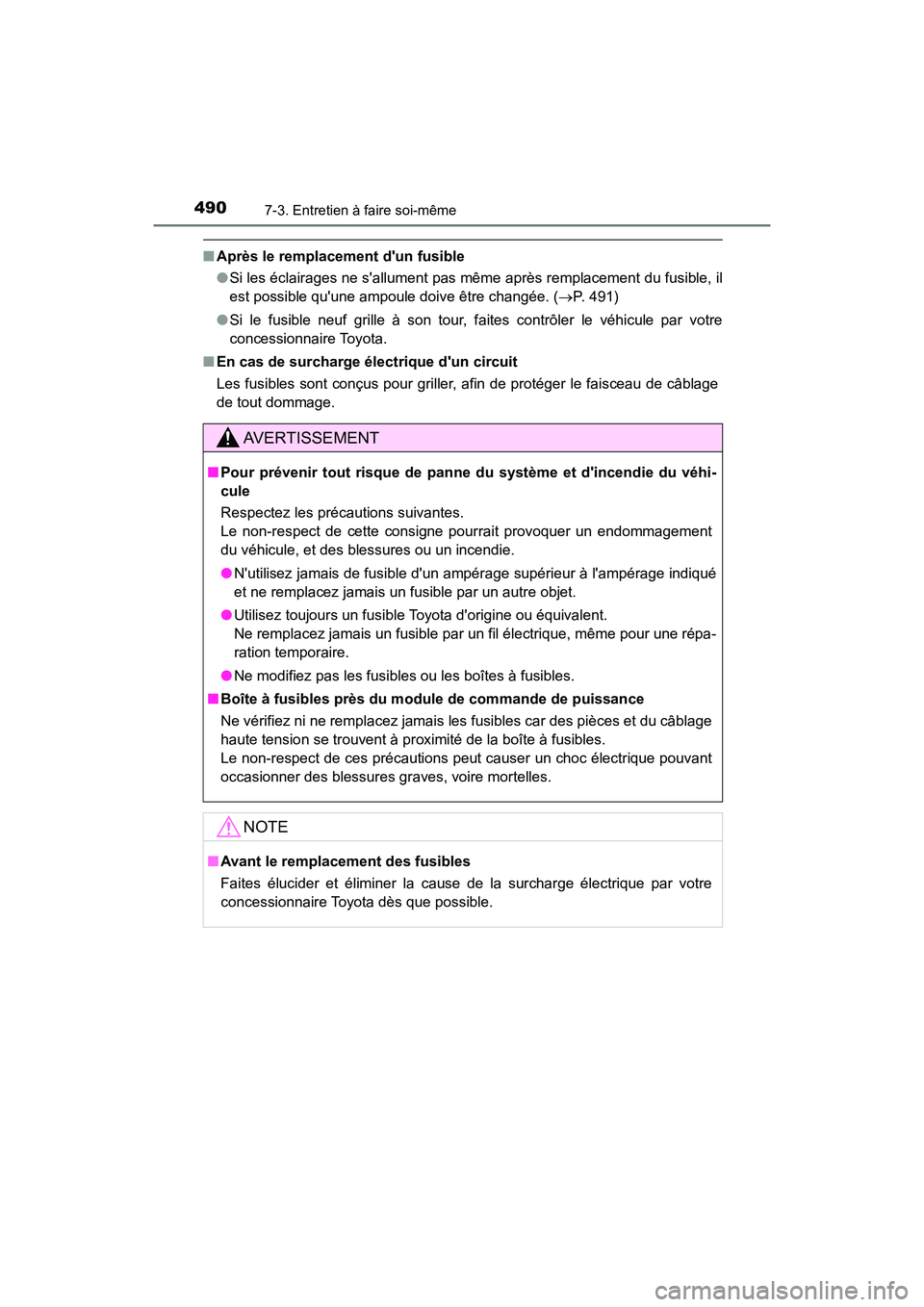

■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. ( P. 491)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■Pour prévenir tout risque de panne du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
■ Boîte à fusibles près du module de commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage
haute tension se trouvent à proximité de la boîte à fusibles.
Le non-respect de ces précautions peut causer un choc électrique pouvant
occasionner des blessures graves, voire mortelles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota dès que possible.

4917-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52J11D)
Vérifiez la puissance de l'ampoule à remplacer. (P. 582)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci.
Comme il existe un risque que les composants soient endom-
magés, nous vous recommandons de faire effectuer ce rempla-
cement par votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule

4927-3. Entretien à faire soi-même
PRIUS c_D (OM52J11D)■
Avant
■Arrière
Emplacements des ampoules
Feu de gabarit avant
Clignotant/feu de stationne-
ment avant12
Clignotant arrière
Feu de recul Éclairages de plaque d'imma-
triculation1
2
3

4937-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52J11D)■
Feux de gabarit avant
Tournez le volant à l'opposé
de l'éclairage que vous sou-
haitez remplacer.
Tournez le volant jusqu'à un
point vous permettant de passer
facilement la main entre le pneu
et la doublure d'aile.
Retirez les clips.
Retirez partiellement la dou-
blure d'aile.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Remplacement des ampoules
1
2
3
4

4947-3. Entretien à faire soi-même
PRIUS c_D (OM52J11D)
Retirez l'ampoule.
Lors de l'installation de l'ampoule et du culot de l'ampoule, effec-
tuez les étapes énumérées dans l'ordre inverse.
Installation des clips.5
6
7

4957-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52J11D)■
Clignotant avant/feux de stationnement
Tournez le volant à l'opposé
de l'éclairage que vous sou-
haitez remplacer.
Tournez le volant jusqu'à un
point vous permettant de passer
facilement la main entre le pneu
et la doublure d'aile.
Retirez partiellement la dou-
blure d'aile.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3
4
5

4967-3. Entretien à faire soi-même
PRIUS c_D (OM52J11D)■
Clignotants arrière et feux de recul
Ouvrez le hayon et retirez les
boulons. Tirez le bloc optique
droit vers l'arrière pour libérer
le clip et les 2 goupilles.Guide (emplacement
d'attache du clip)
Goupille
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre. Clignotant arrière
Feu de recul
Retirez l'ampoule. Clignotant arrière
Feu de recul
1
1
2
2
1
2
3
1
2

4977-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52J11D)
Lors de l'installation de l'ampoule, installez-la en procédant à
et dans le sens inverse.
Installez le bloc optique, puis
installez les 2 boulons.
Lors de l'installation du bloc
optique, alignez le guide
(emplacement d'attache du clip) et les axes du bloc
optique avec les pièces de rac-
cord sur la carrosserie du véhi-
cule.
■
Éclairage de plaque d'immatriculation Retirez le couvercle.
Introduisez un tournevis de taille
adéquate dans l’orifice du
cache, et détachez le cache,
comme indiqué sur l’illustration.
Pour éviter d’endommager le
véhicule, enveloppez l’extré-
mité du tournevis de ruban
adhésif.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
43
2
5
12
1
2
3

4987-3. Entretien à faire soi-même
PRIUS c_D (OM52J11D)■

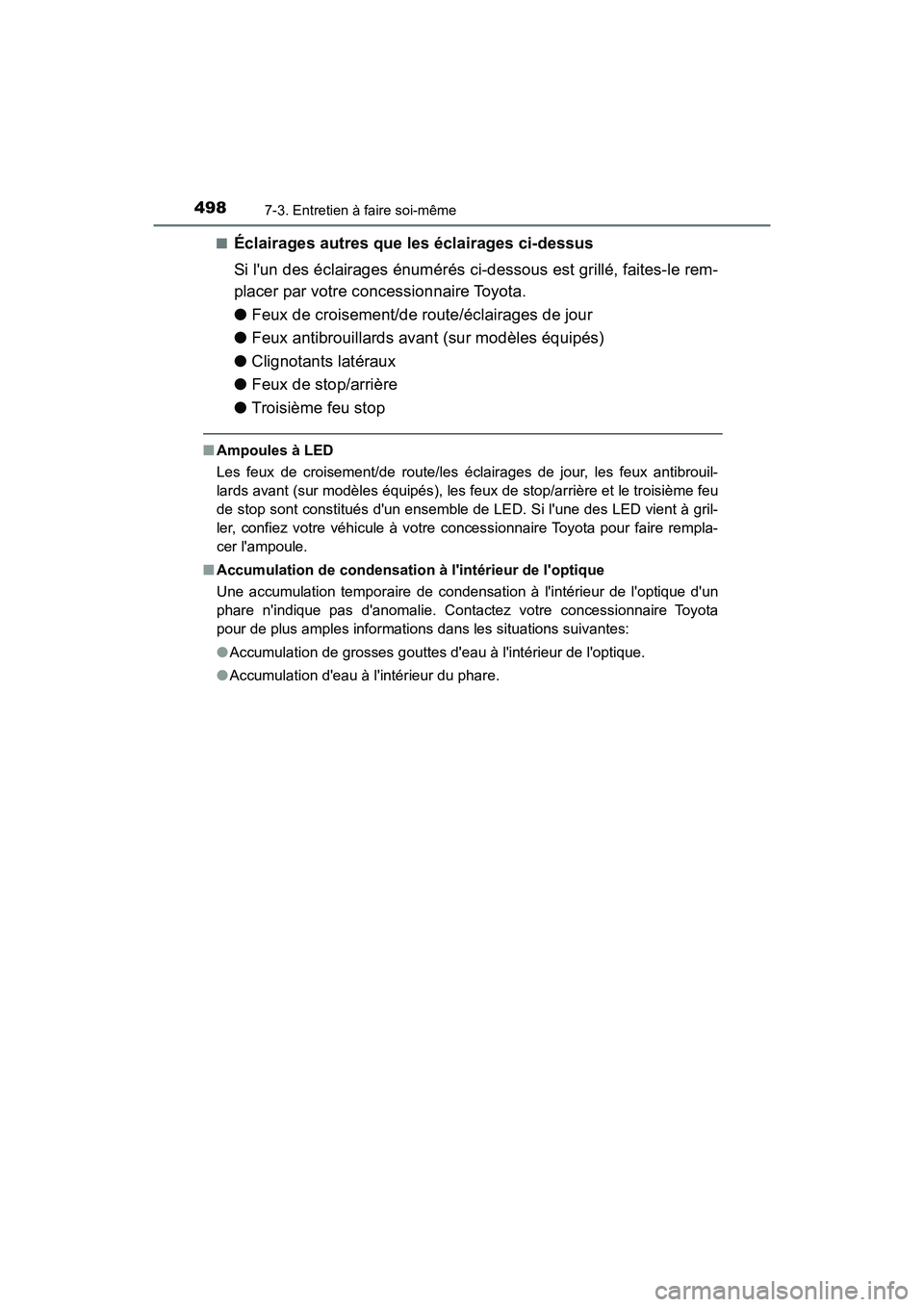

Éclairages autres que les éclairages ci-dessus
Si l'un des éclairages énumérés ci-dessous est grillé, faites-le rem-
placer par votre concessionnaire Toyota.
●
Feux de croisement/de route/éclairages de jour
● Feux antibrouillards avant (sur modèles équipés)
● Clignotants latéraux
● Feux de stop/arrière
● Troisième feu stop
■Ampoules à LED
Les feux de croisement/de route/les éclairages de jour, les feux antibrouil-
lards avant (sur modèles équipés), les feux de stop/arrière et le troisième feu
de stop sont constitués d'un ensemble de LED. Si l'une des LED vient à gril-
ler, confiez votre véhicule à votre concessionnaire Toyota pour faire rempla-
cer l'ampoule.
■ Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condensation à l'intérieur de l'optique d'un
phare n'indique pas d'anomalie. Contactez votre concessionnaire Toyota
pour de plus amples informations dans les situations suivantes:
●Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
● Accumulation d'eau à l'intérieur du phare.
