101
2

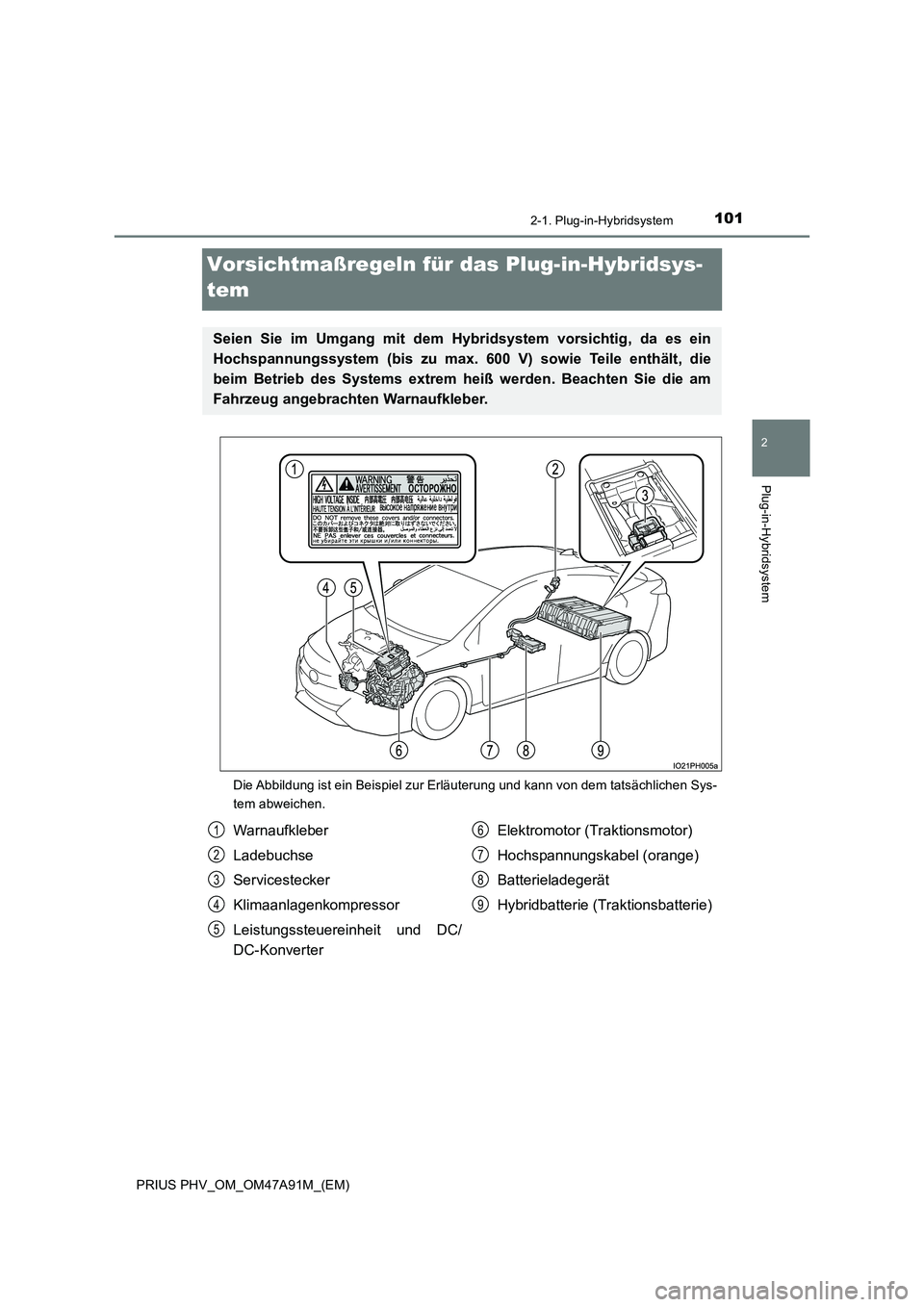

2-1. Plug-in-Hybridsystem
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)
Vorsichtmaßregeln für das Plug-in-Hybridsys-
tem
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächlichen Sys-
tem abweichen.
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es ein
Hochspannungssystem (bis zu max. 600 V) sowie Teile enthält, die
beim Betrieb des Systems extrem heiß werden. Beachten Sie die am
Fahrzeug angebrachten Warnaufkleber.
Warnaufkleber
Ladebuchse
Servicestecker
Klimaanlagenkompressor
Leistungssteuereinheit und DC/
DC-KonverterElektromotor (Traktionsmotor)
Hochspannungskabel (orange)
Batterieladegerät
Hybridbatterie (Traktionsbatterie)1
2
3
4
5
6
7
8
9

1042-1. Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

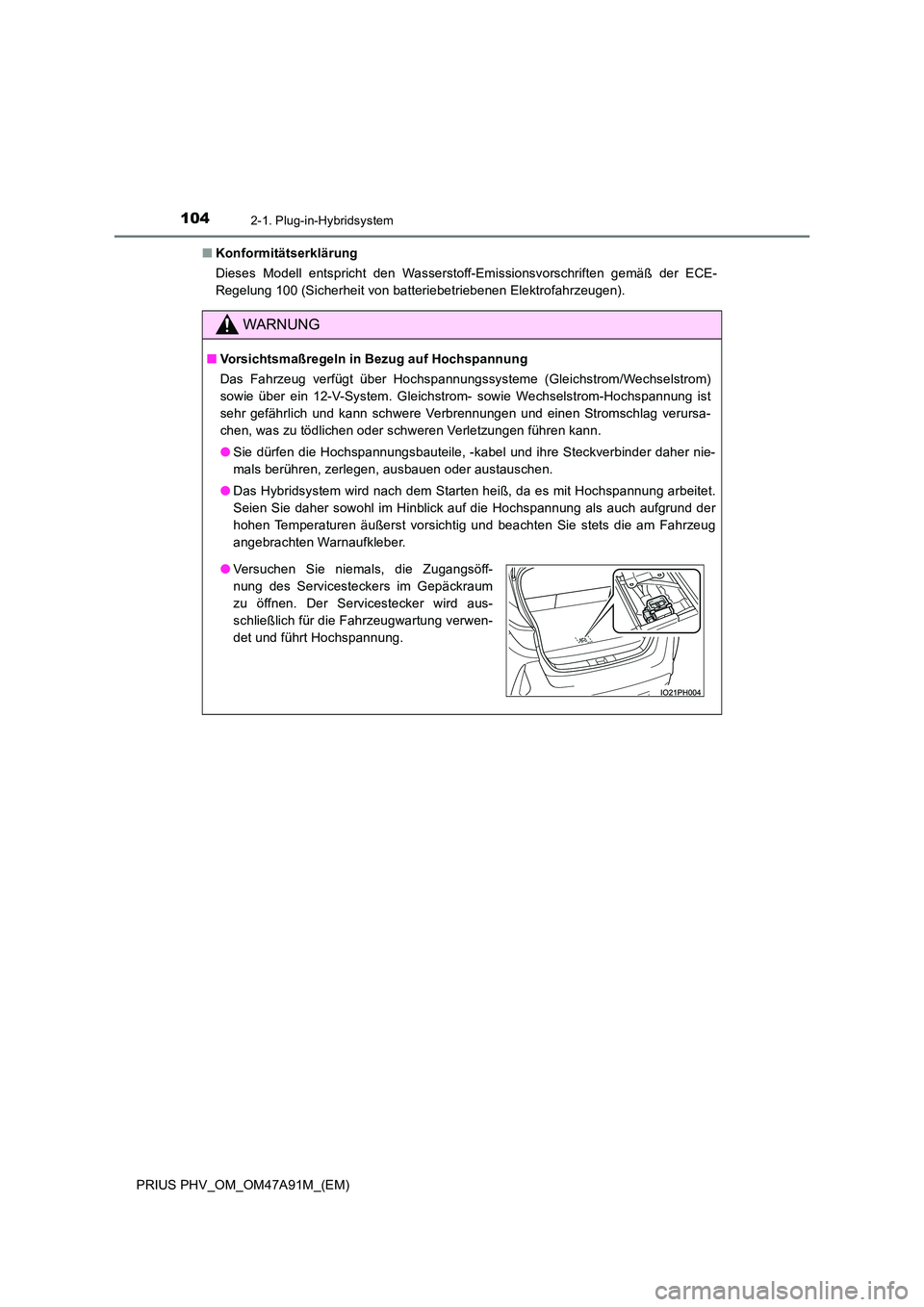

■ Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionsvorschriften gemäß der ECE-
Regelung 100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).
WARNUNG
■ Vorsichtsmaßregeln in Bezug auf Hochspannung
Das Fahrzeug verfügt über Hochspannungssysteme (Gleichstrom/Wechselstrom)
sowie über ein 12-V-System. Gleichstrom- sowie Wechselstrom-Hochspannung ist
sehr gefährlich und kann schwere Verbrennungen und einen Stromschlag verursa-
chen, was zu tödlichen oder schweren Verletzungen führen kann.
● Sie dürfen die Hochspannungsbauteile, -kabel und ihre Steckverbinder daher nie-
mals berühren, zerlegen, ausbauen oder austauschen.
● Das Hybridsystem wird nach dem Starten heiß, da es mit Hochspannung arbeitet.
Seien Sie daher sowohl im Hinblick auf die Hochspannung als auch aufgrund der
hohen Temperaturen äußerst vorsichtig und beachten Sie stets die am Fahrzeug
angebrachten Warnaufkleber.
● Versuchen Sie niemals, die Zugangsöff-
nung des Servicesteckers im Gepäckraum
zu öffnen. Der Servicestecker wird aus-
schließlich für die Fahrzeugwartung verwen-
det und führt Hochspannung.

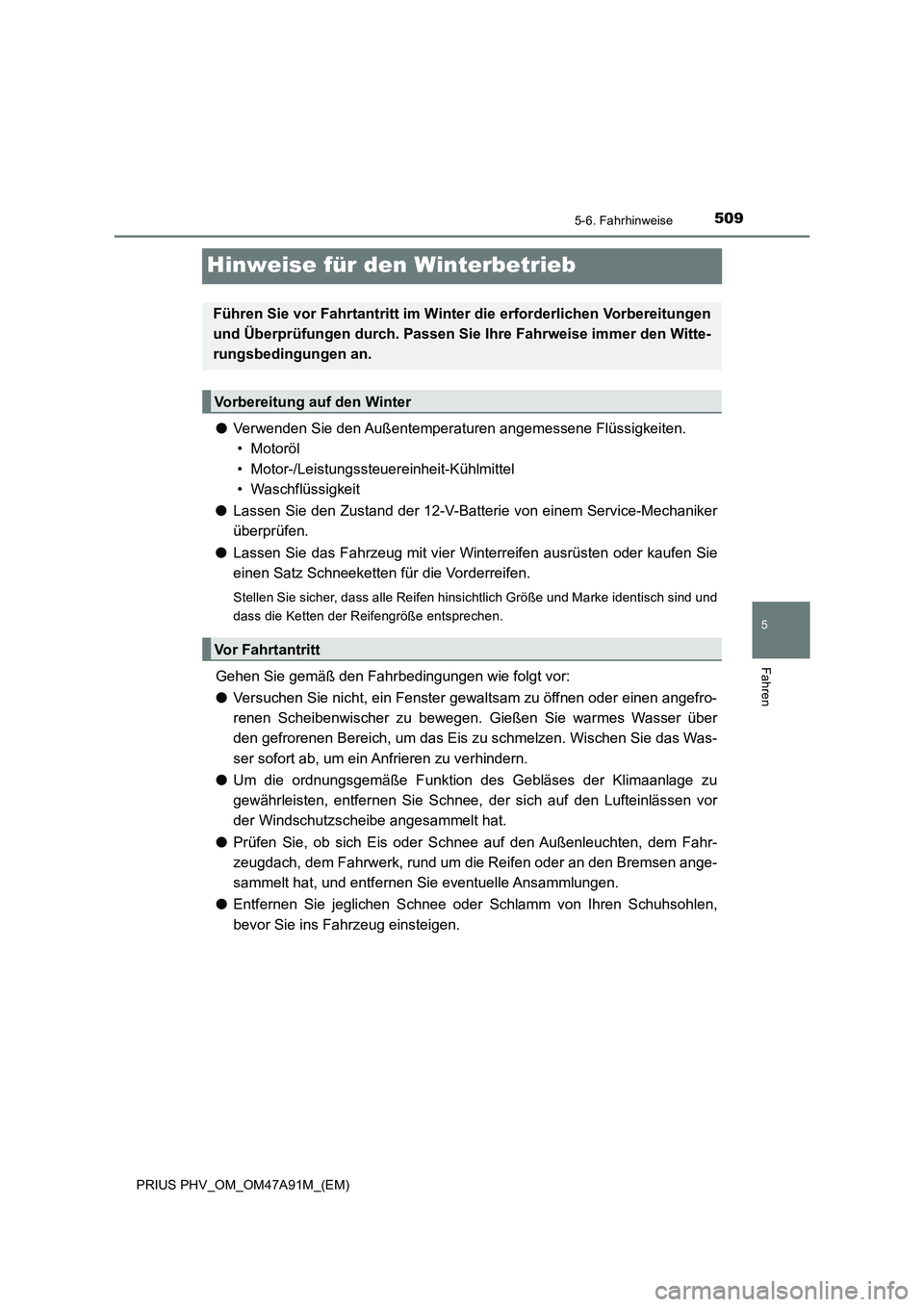

5095-6. Fahrhinweise
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
Hinweise für den Winterbetrieb
●Verwenden Sie den Außentemperaturen angemessene Flüssigkeiten.
• Motoröl
• Motor-/Leistungssteuereinheit-Kühlmittel
• Waschflüssigkeit
●Lassen Sie den Zustand der 12-V-Batterie von einem Service-Mechaniker
überprüfen.
●Lassen Sie das Fahrzeug mit vier Winterreifen ausrüsten oder kaufen Sie
einen Satz Schneeketten für die Vorderreifen.
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe und Marke identisch sind und
dass die Ketten der Reifengröße entsprechen.
Gehen Sie gemäß den Fahrbedingungen wie folgt vor:
●Versuchen Sie nicht, ein Fenster gewaltsam zu öffnen oder einen angefro-
renen Scheibenwischer zu bewegen. Gießen Sie warmes Wasser über
den gefrorenen Bereich, um das Eis zu schmelzen. Wischen Sie das Was-
ser sofort ab, um ein Anfrieren zu verhindern.
●Um die ordnungsgemäße Funktion des Gebläses der Klimaanlage zu
gewährleisten, entfernen Sie Schnee, der sich auf den Lufteinlässen vor
der Windschutzscheibe angesammelt hat.
●Prüfen Sie, ob sich Eis oder Schnee auf den Außenleuchten, dem Fahr-
zeugdach, dem Fahrwerk, rund um die Reifen oder an den Bremsen ange-
sammelt hat, und entfernen Sie eventuelle Ansammlungen.
●Entfernen Sie jeglichen Schnee oder Schlamm von Ihren Schuhsohlen,
bevor Sie ins Fahrzeug einsteigen.
Führen Sie vor Fahrtantritt im Winter die erforderlichen Vorbereitungen
und Überprüfungen durch. Passen Sie Ihre Fahrweise immer den Witte-
rungsbedingungen an.
Vorbereitung auf den Winter
Vor Fahrtantritt

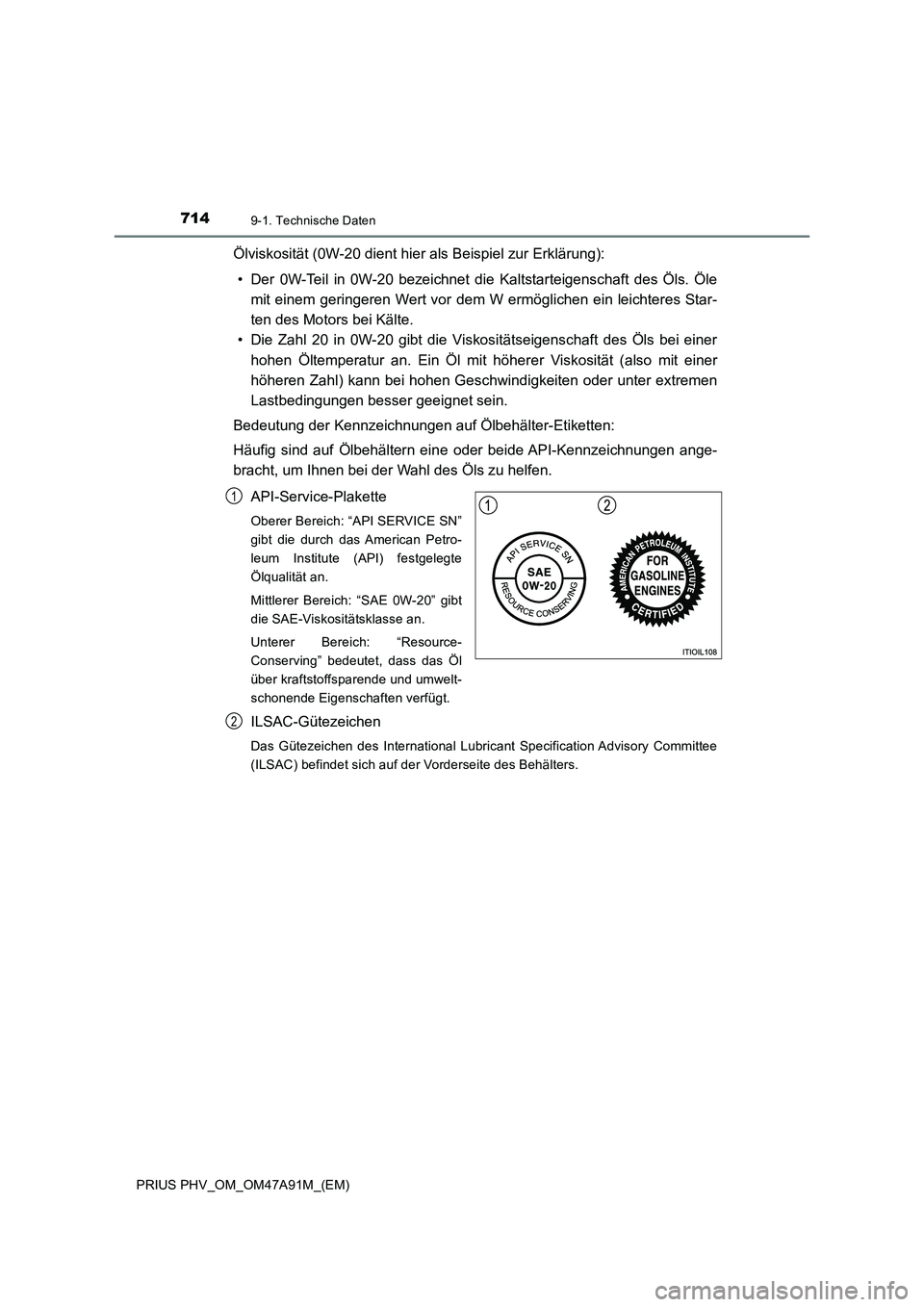

7149-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-
Conserving” bedeutet, dass das Öl
über kraftstoffsparende und umwelt-
schonende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

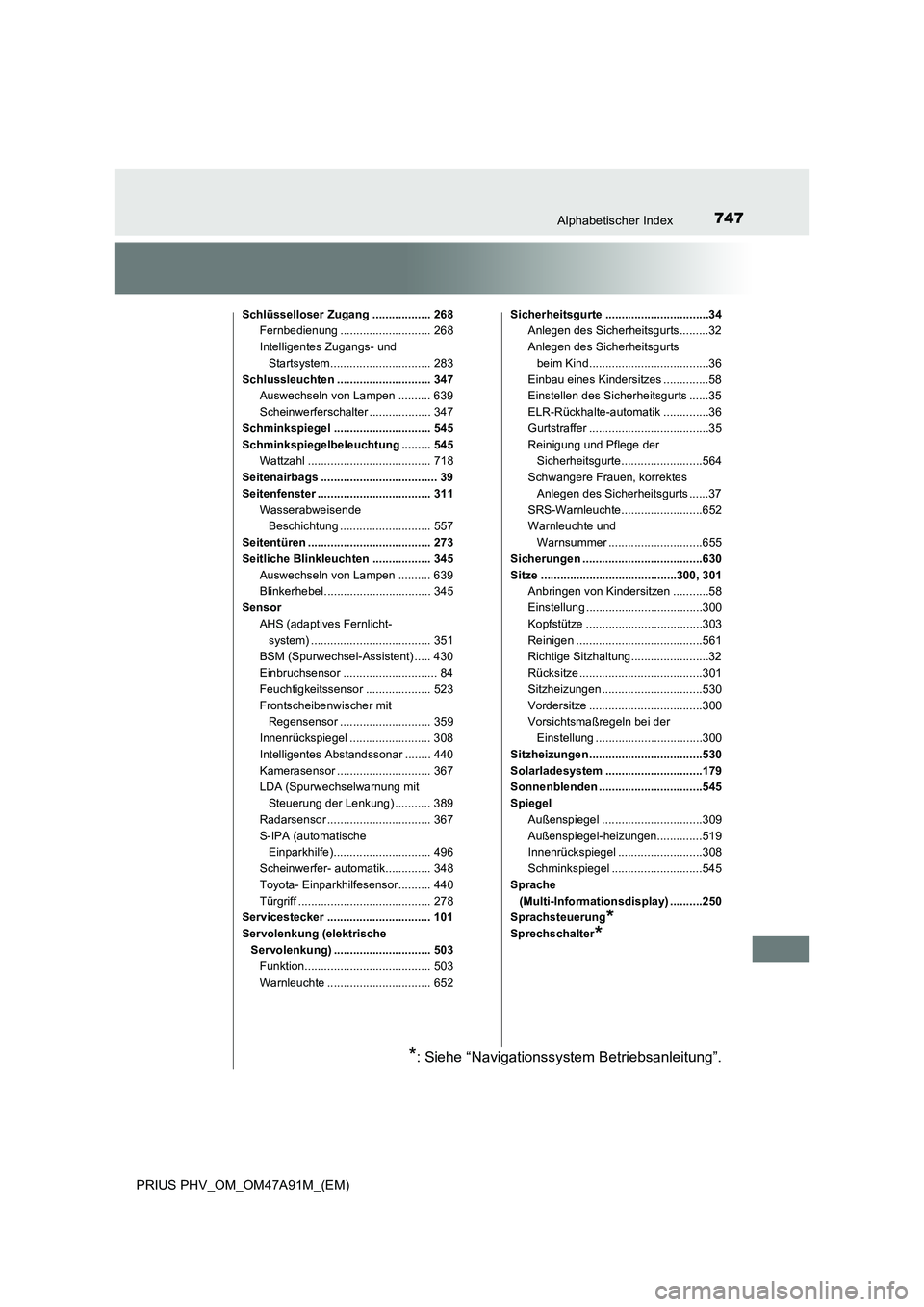

747Alphabetischer Index
PRIUS PHV_OM_OM47A91M_(EM)
Schlüsselloser Zugang .................. 268
Fernbedienung ............................ 268
Intelligentes Zugangs- und
Startsystem............................... 283
Schlussleuchten ............................. 347
Auswechseln von Lampen .......... 639
Scheinwerferschalter ................... 347
Schminkspiegel .............................. 545
Schminkspiegelbeleuchtung ......... 545
Wattzahl ...................................... 718
Seitenairbags .................................... 39
Seitenfenster ................................... 311
Wasserabweisende
Beschichtung ............................ 557
Seitentüren ...................................... 273
Seitliche Blinkleuchten .................. 345
Auswechseln von Lampen .......... 639
Blinkerhebel................................. 345
Sensor
AHS (adaptives Fernlicht-
system) ..................................... 351
BSM (Spurwechsel-Assistent) ..... 430
Einbruchsensor ............................. 84
Feuchtigkeitssensor .................... 523
Frontscheibenwischer mit
Regensensor ............................ 359
Innenrückspiegel ......................... 308
Intelligentes Abstandssonar ........ 440
Kamerasensor ............................. 367
LDA (Spurwechselwarnung mit
Steuerung der Lenkung) ........... 389
Radarsensor ................................ 367
S-IPA (automatische
Einparkhilfe).............................. 496
Scheinwerfer- automatik.............. 348
Toyota- Einparkhilfesensor.......... 440
Türgriff ......................................... 278
Servicestecker ................................ 101
Servolenkung (elektrische
Servolenkung) .............................. 503
Funktion....................................... 503
Warnleuchte ................................ 652Sicherheitsgurte ................................34
Anlegen des Sicherheitsgurts.........32
Anlegen des Sicherheitsgurts
beim Kind.....................................36
Einbau eines Kindersitzes ..............58
Einstellen des Sicherheitsgurts ......35
ELR-Rückhalte-automatik ..............36
Gurtstraffer .....................................35
Reinigung und Pflege der
Sicherheitsgurte.........................564
Schwangere Frauen, korrektes
Anlegen des Sicherheitsgurts ......37
SRS-Warnleuchte.........................652
Warnleuchte und
Warnsummer .............................655
Sicherungen .....................................630
Sitze ..........................................300, 301
Anbringen von Kindersitzen ...........58
Einstellung ....................................300
Kopfstütze ....................................303
Reinigen .......................................561
Richtige Sitzhaltung........................32
Rücksitze ......................................301
Sitzheizungen ...............................530
Vordersitze ...................................300
Vorsichtsmaßregeln bei der
Einstellung .................................300
Sitzheizungen ...................................530
Solarladesystem ..............................179
Sonnenblenden ................................545
Spiegel
Außenspiegel ...............................309
Außenspiegel-heizungen..............519
Innenrückspiegel ..........................308
Schminkspiegel ............................545
Sprache
(Multi-Informationsdisplay) ..........250
Sprachsteuerung
*Sprechschalter*
*: Siehe “Navigationssystem Betriebsanleitung”.
