sensor TOYOTA PRIUS PLUG-IN HYBRID 2016 Instructieboekje (in Dutch)

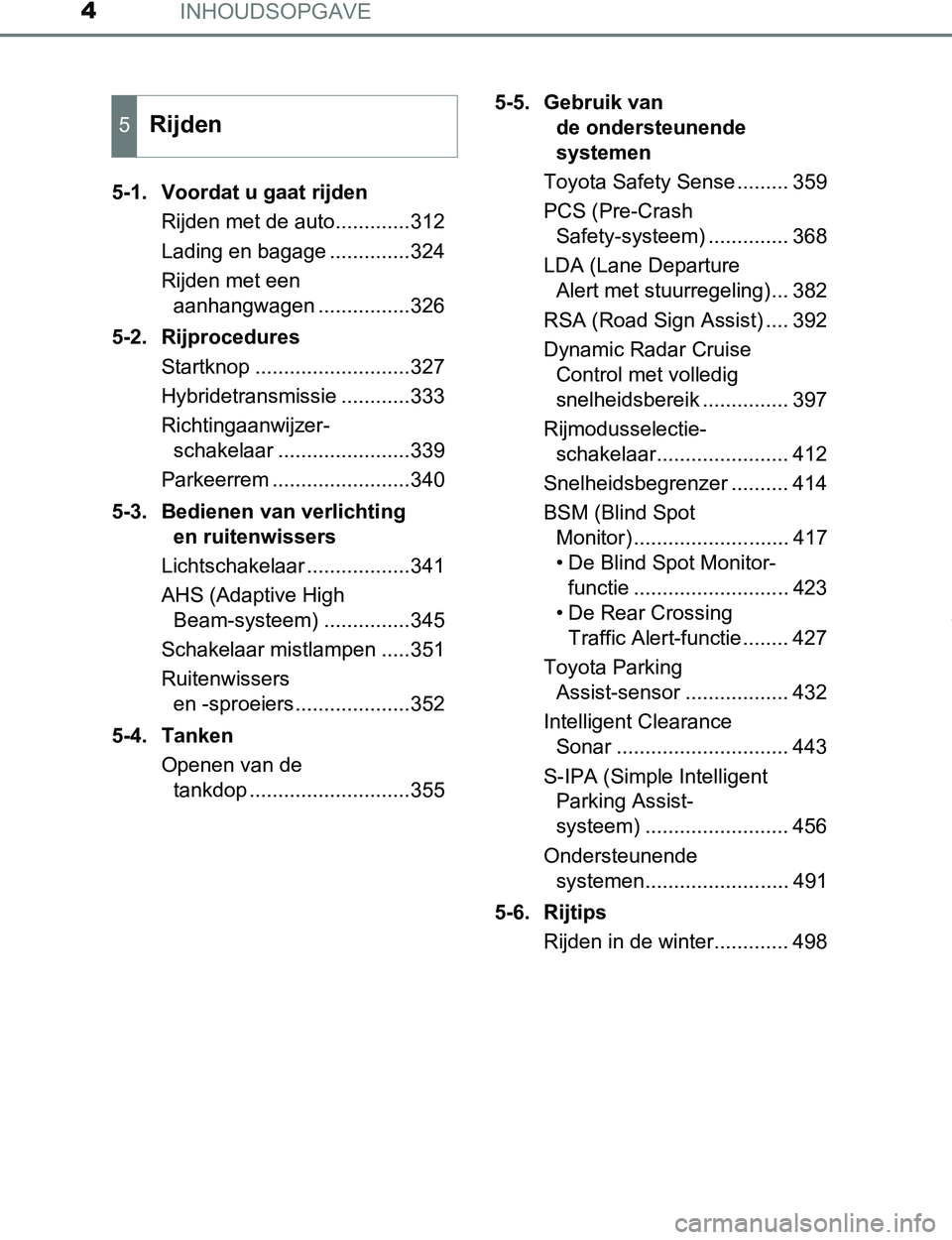

INHOUDSOPGAVE4
PRIUS PHV_OM_OM47A89E_(EE)5-1. Voordat u gaat rijden
Rijden met de auto.............312
Lading en bagage ..............324
Rijden met een
aanhangwagen ................326
5-2. Rijprocedures
Startknop ...........................327
Hybridetransmissie ............333
Richtingaanwijzer-
schakelaar .......................339
Parkeerrem ........................340
5-3. Bedienen van verlichting
en ruitenwissers
Lichtschakelaar ..................341
AHS (Adaptive High
Beam-systeem) ...............345
Schakelaar mistlampen .....351
Ruitenwissers
en -sproeiers....................352
5-4. Tanken
Openen van de
tankdop ............................3555-5. Gebruik van
de ondersteunende
systemen
Toyota Safety Sense ......... 359
PCS (Pre-Crash
Safety-systeem) .............. 368
LDA (Lane Departure
Alert met stuurregeling)... 382
RSA (Road Sign Assist) .... 392
Dynamic Radar Cruise
Control met volledig
snelheidsbereik ............... 397
Rijmodusselectie-
schakelaar....................... 412
Snelheidsbegrenzer .......... 414
BSM (Blind Spot
Monitor) ........................... 417
• De Blind Spot Monitor-
functie ........................... 423
• De Rear Crossing
Traffic Alert-functie ........ 427
Toyota Parking
Assist-sensor .................. 432
Intelligent Clearance
Sonar .............................. 443
S-IPA (Simple Intelligent
Parking Assist-
systeem) ......................... 456
Ondersteunende
systemen......................... 491
5-6. Rijtips
Rijden in de winter............. 498
5Rijden
PRIUS PHV_OM_OM47A89E_(EE).book Page 4 Wednesday, December 14, 2016 1:05 PM

401-1. Voor een veilig gebruik
PRIUS PHV_OM_OM47A89E_(EE)

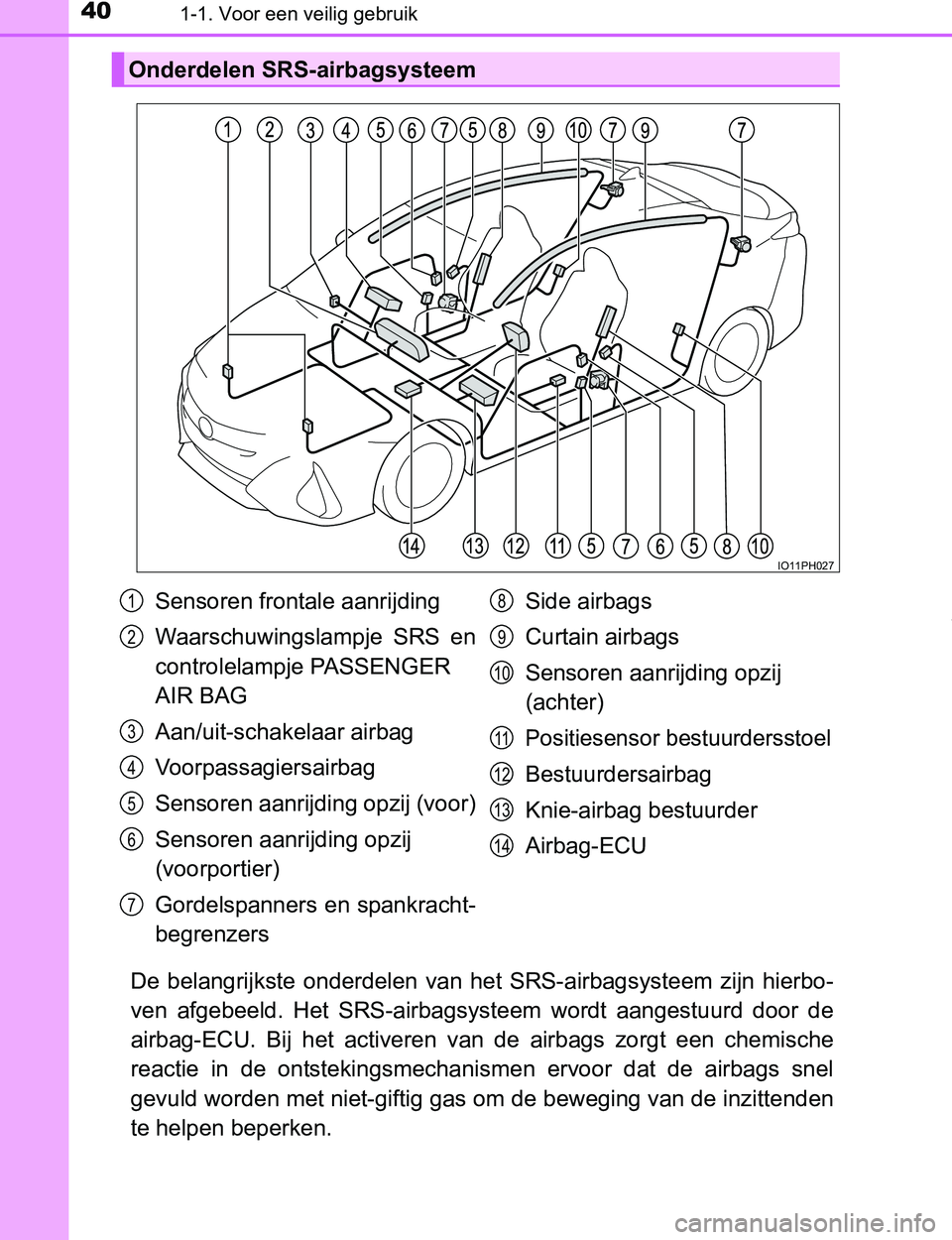

De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren van de airbags zorgt een chemische
reactie in de ontstekingsmechanismen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzittenden
te helpen beperken.
Onderdelen SRS-airbagsysteem
IO11PH027
Sensoren frontale aanrijding
Waarschuwingslampje SRS en
controlelampje PASSENGER
AIR BAG
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Sensoren aanrijding opzij (voor)
Sensoren aanrijding opzij
(voorportier)
Gordelspanners en spankracht-
begrenzersSide airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Positiesensor bestuurdersstoel
Bestuurdersairbag
Knie-airbag bestuurder
Airbag-ECU
1
2
3
4
5
6
7
8
9
10
11
12
13
14
PRIUS PHV_OM_OM47A89E_(EE).book Page 40 Wednesday, December 14, 2016 1:05 PM

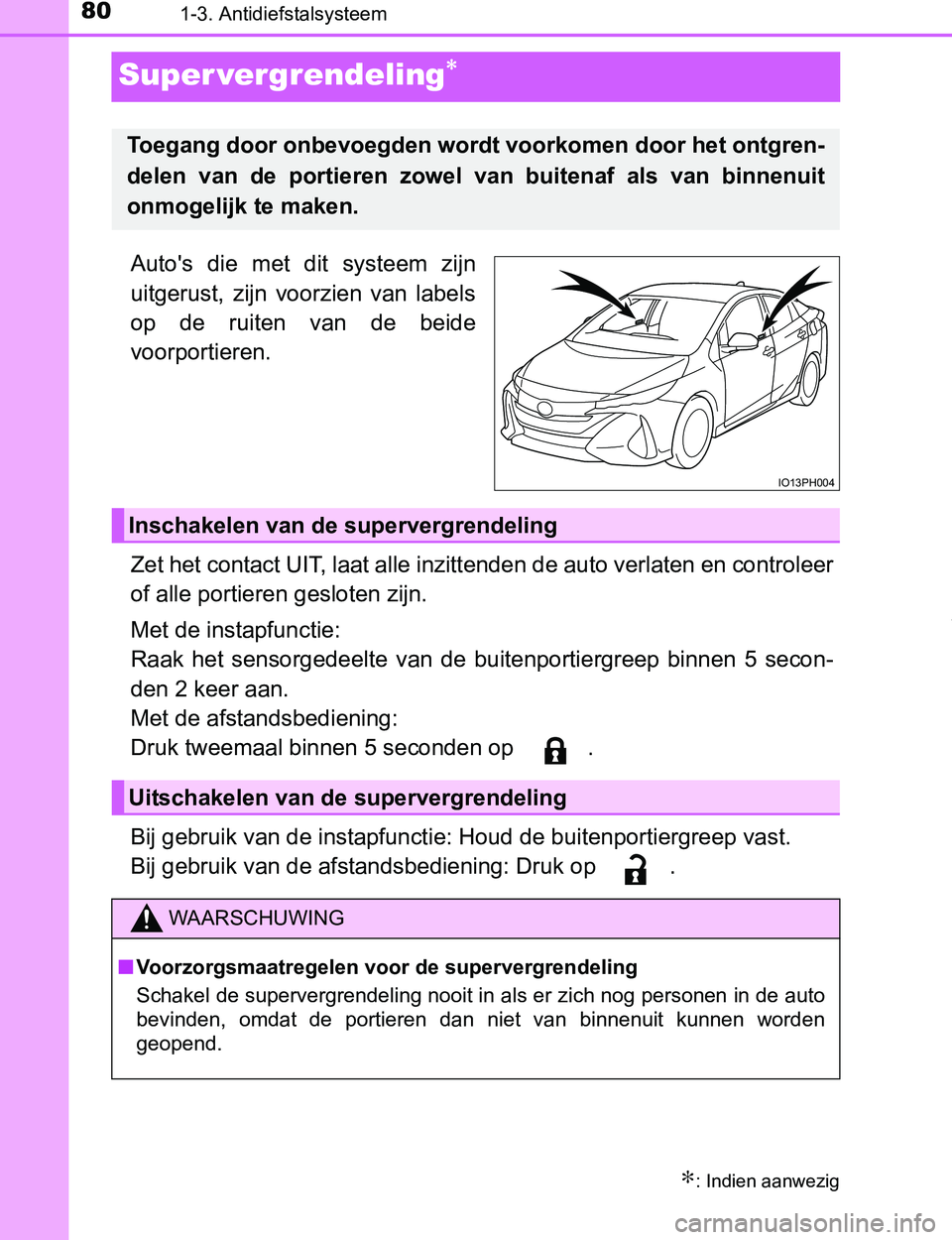

801-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47A89E_(EE)
Super vergrendeling∗
Auto's die met dit systeem zijn
uitgerust, zijn voorzien van labels
op de ruiten van de beide
voorportieren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Met de instapfunctie:
Raak het sensorgedeelte van de buitenportiergreep binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
Bij gebruik van de instapfunctie: Houd de buitenportiergreep vast.
Bij gebruik van de afstandsbediening: Druk op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
IO13PH004
,QVFKDNHOHQYDQGHVXSHUYHUJUHQGHOLQJ
8LWVFKDNHOHQYDQGHVXSHUYHUJUHQGHOLQJ
WAARSCHUWING
■Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden
geopend.
PRIUS PHV_OM_OM47A89E_(EE).book Page 80 Wednesday, December 14, 2016 1:05 PM

81
1

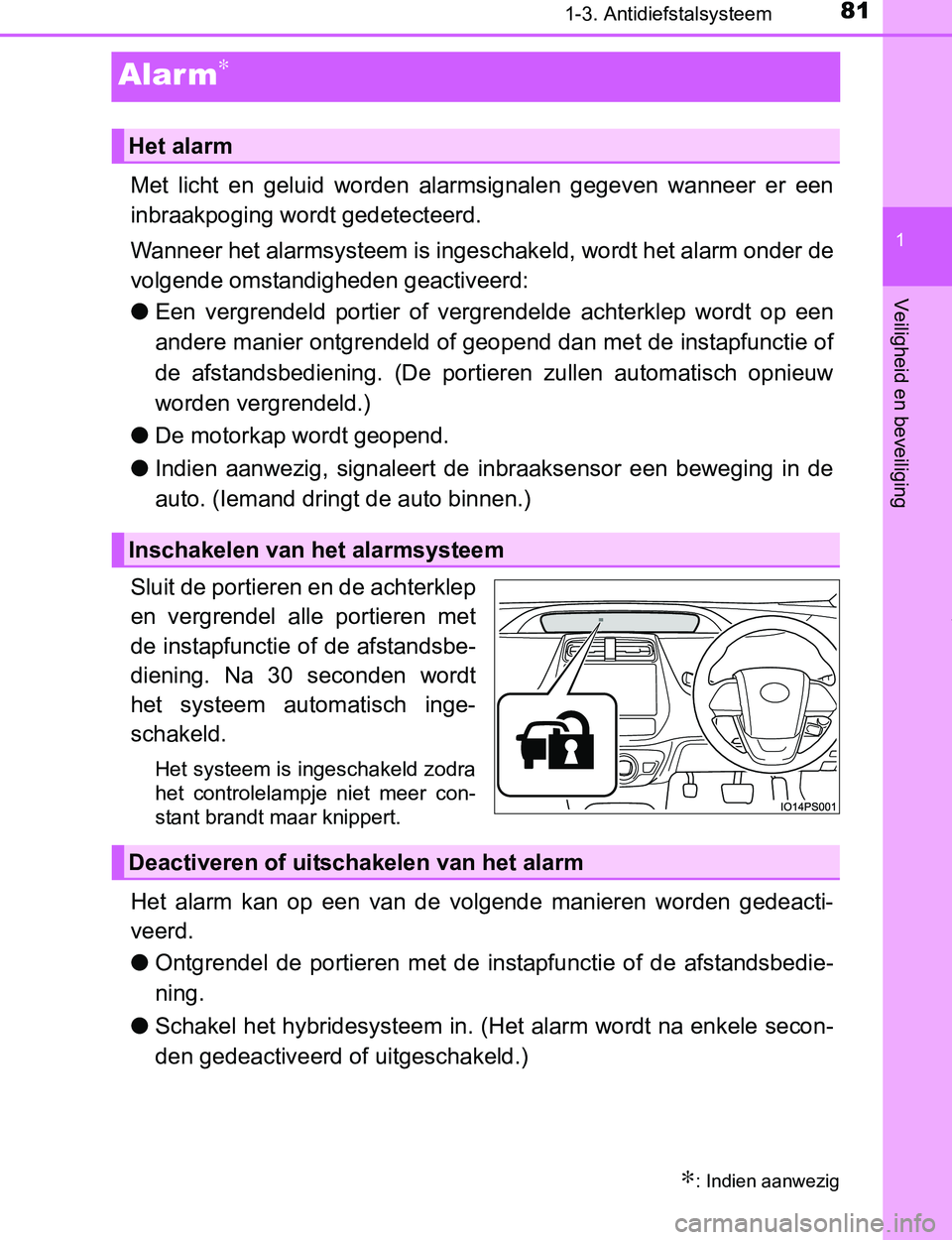

1-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47A89E_(EE)
Veiligheid en beveiliging
Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
●Een vergrendeld portier of vergrendelde achterklep wordt op een
andere manier ontgrendeld of geopend dan met de instapfunctie of
de afstandsbediening. (De portieren zullen automatisch opnieuw
worden vergrendeld.)
●De motorkap wordt geopend.
●Indien aanwezig, signaleert de inbraaksensor een beweging in de
auto. (Iemand dringt de auto binnen.)
Sluit de portieren en de achterklep
en vergrendel alle portieren met
de instapfunctie of de afstandsbe-
diening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
Het alarm kan op een van de volgende manieren worden gedeacti-
veerd.
●Ontgrendel de portieren met de instapfunctie of de afstandsbedie-
ning.
●Schakel het hybridesysteem in. (Het alarm wordt na enkele secon-
den gedeactiveerd of uitgeschakeld.)
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
Deactiveren of uitschakelen van het alarm
PRIUS PHV_OM_OM47A89E_(EE).book Page 81 Wednesday, December 14, 2016 1:05 PM

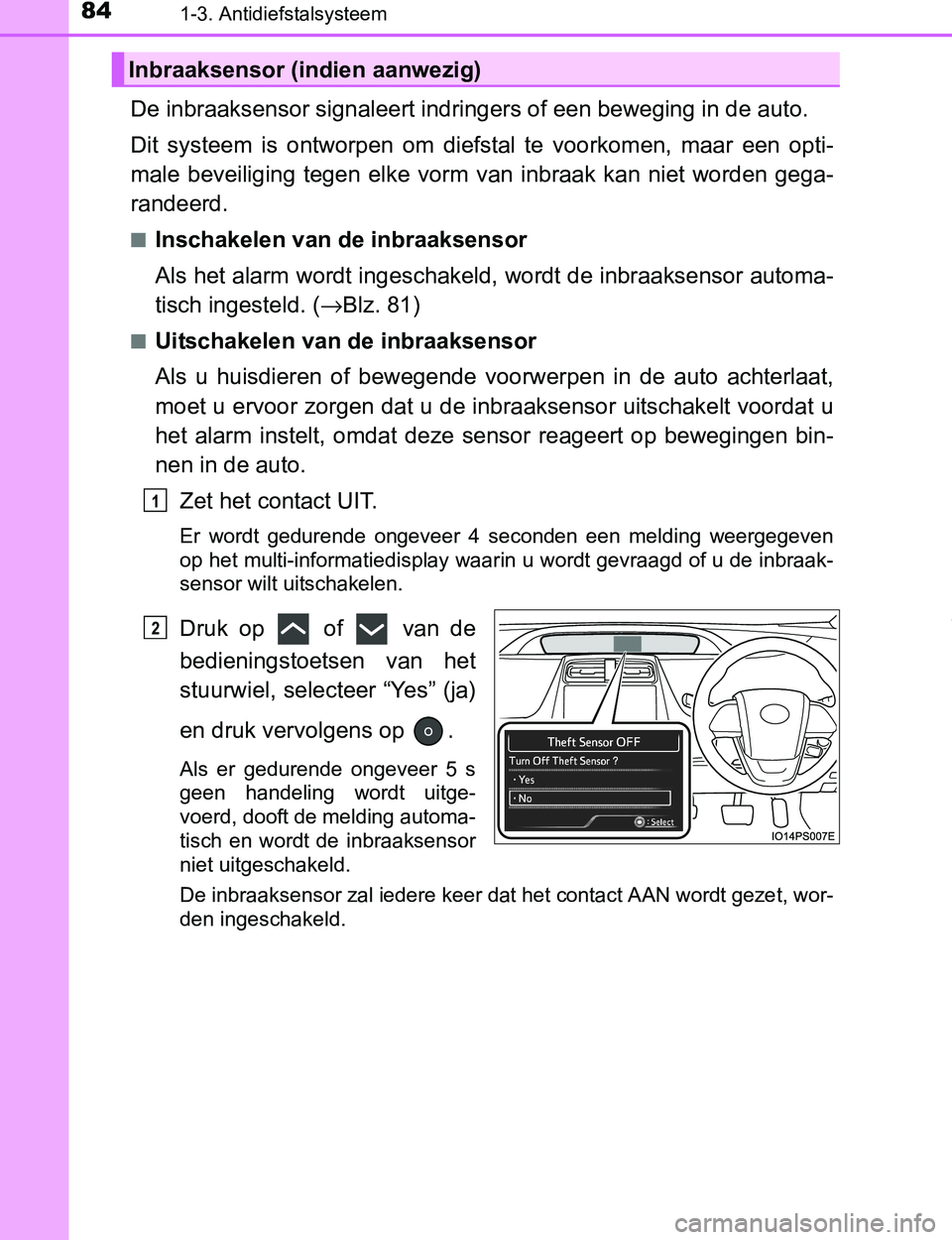

841-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47A89E_(EE)
De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om diefstal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. (→Blz. 81)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de inbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensor reageert op bewegingen bin-
nen in de auto.
Zet het contact UIT.
Er wordt gedurende ongeveer 4 seconden een melding weergegeven
op het multi-informatiedisplay waarin u wordt gevraagd of u de inbraak-
sensor wilt uitschakelen.
Druk op of van de
bedieningstoetsen van het
stuurwiel, selecteer “Yes” (ja)
en druk vervolgens op .
Als er gedurende ongeveer 5 s
geen handeling wordt uitge-
voerd, dooft de melding automa-
tisch en wordt de inbraaksensor
niet uitgeschakeld.
De inbraaksensor zal iedere keer dat het contact AAN wordt gezet, wor-
den ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 84 Wednesday, December 14, 2016 1:05 PM

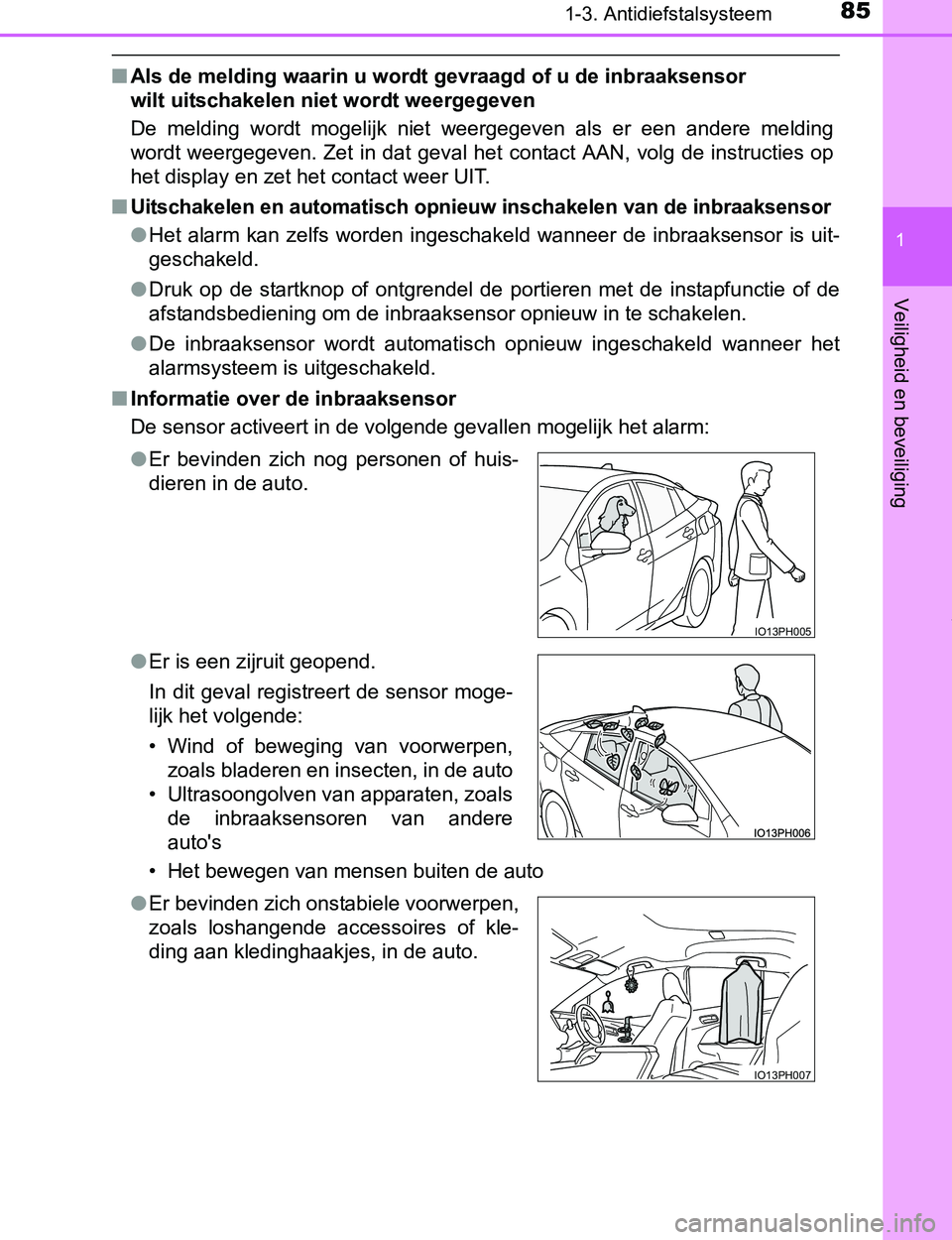

851-3. Antidiefstalsysteem
1
PRIUS PHV_OM_OM47A89E_(EE)
Veiligheid en beveiliging
■Als de melding waarin u wordt gevraagd of u de inbraaksensor
wilt uitschakelen niet wordt weergegeven
De melding wordt mogelijk niet weergegeven als er een andere melding
wordt weergegeven. Zet in dat geval het contact AAN, volg de instructies op
het display en zet het contact weer UIT.
■
Uitschakelen en automatisch opnieuw inschakelen van de inbraaksensor
●Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
●Druk op de startknop of ontgrendel de portieren met de instapfunctie of de
afstandsbediening om de inbraaksensor opnieuw in te schakelen.
●De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■Informatie over de inbraaksensor
<0027004800030056004800510056005200550003004400460057004c005900480048005500570003004c0051000300470048000300590052004f004a00480051004700480003004a004800590044004f004f00480051000300500052004a0048004f004c00
4d004e0003004b0048005700030044004f004400550050001d[
• Het bewegen van mensen buiten de auto ●Er bevinden zich nog personen of huis-
dieren in de auto.
●Er is een zijruit geopend.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals
de inbraaksensoren van andere
auto's
IO13PH005
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
IO13PH007
PRIUS PHV_OM_OM47A89E_(EE).book Page 85 Wednesday, December 14, 2016 1:05 PM

861-3. Antidiefstalsysteem

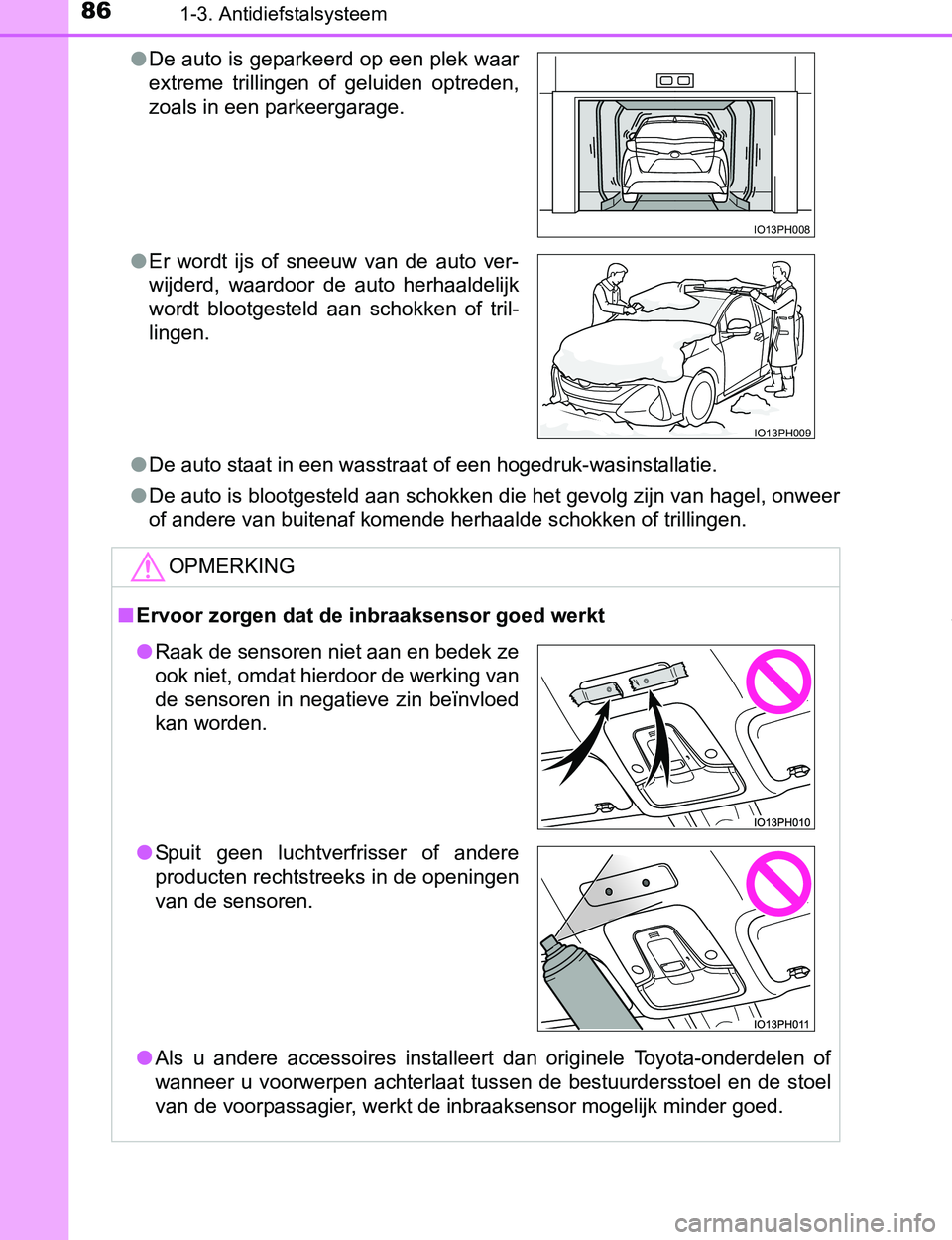

PRIUS PHV_OM_OM47A89E_(EE)●De auto staat in een wasstraat of een hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die het gevolg zijn van hagel, onweer
<0052004900030044005100470048005500480003005900440051000300450058004c005700480051004400490003004e0052005000480051004700480003004b00480055004b00440044004f00470048000300560046004b0052004e004e00480051000300
520049000300570055004c004f004f004c0051004a00480051[. ●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
●Er wordt ijs of sneeuw van de auto ver-
wijderd, waardoor de auto herhaaldelijk
wordt blootgesteld aan schokken of tril-
lingen.
OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
●Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en de stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder goed.
IO13PH008
IO13PH009
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
PRIUS PHV_OM_OM47A89E_(EE).book Page 86 Wednesday, December 14, 2016 1:05 PM

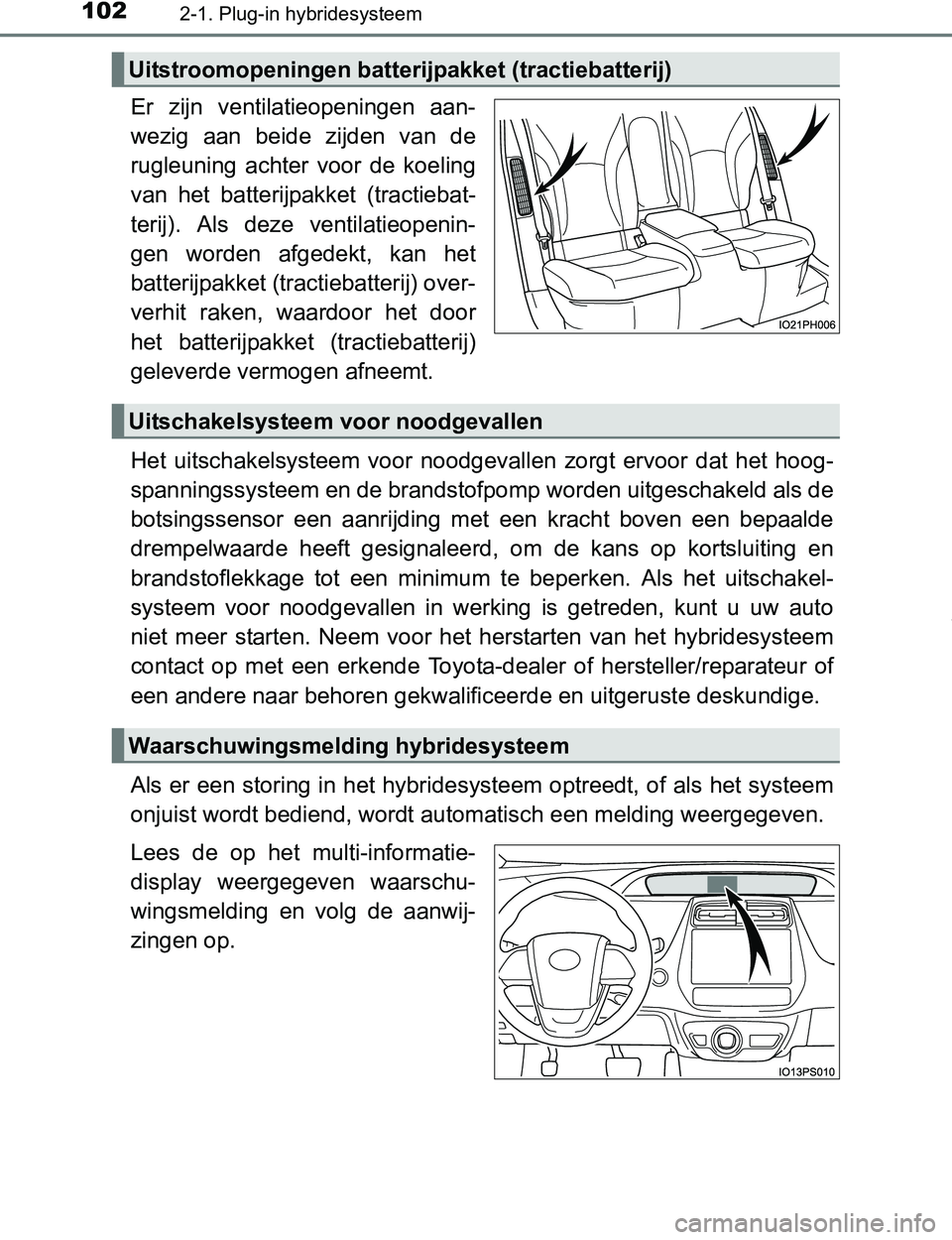

1022-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
Er zijn ventilatieopeningen aan-
wezig aan beide zijden van de
rugleuning achter voor de koeling
van het batterijpakket (tractiebat-
terij). Als deze ventilatieopenin-
gen worden afgedekt, kan het
batterijpakket (tractiebatterij) over-
verhit raken, waardoor het door
het batterijpakket (tractiebatterij)
geleverde vermogen afneemt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoog-
spanningssysteem en de brandstofpomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op kortsluiting en
brandstoflekkage tot een minimum te beperken. Als het uitschakel-
systeem voor noodgevallen in werking is getreden, kunt u uw auto
niet meer starten. Neem voor het herstarten van het hybridesysteem
contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als er een storing in het hybridesysteem optreedt, of als het systeem
onjuist wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Uitstroomopeningen batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE).book Page 102 Wednesday, December 14, 2016 1:05 PM

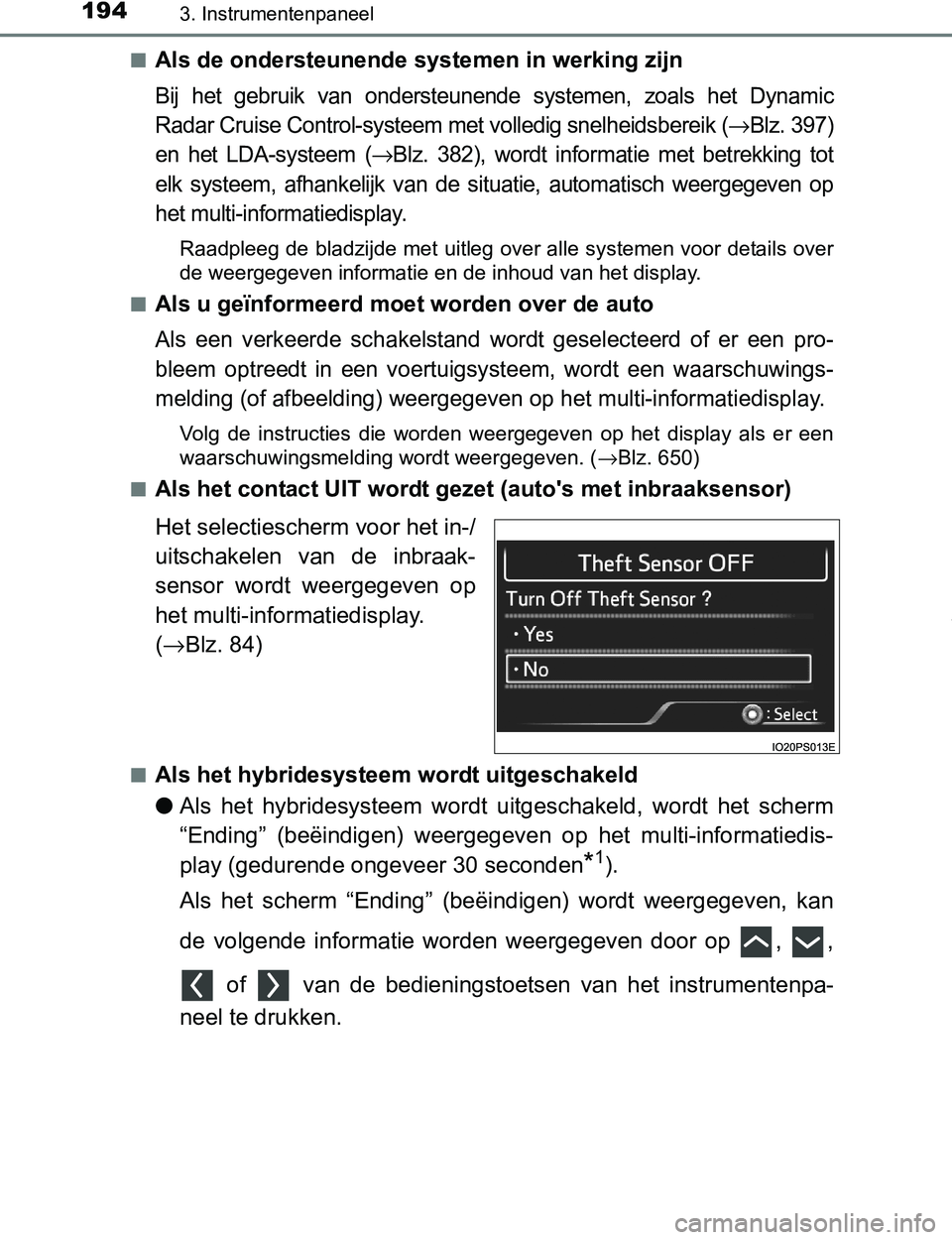

1943. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Als de ondersteunende systemen in werking zijn
Bij het gebruik van ondersteunende systemen, zoals het Dynamic
Radar Cruise Control-systeem met volledig snelheidsbereik (
→Blz. 397)
en het LDA-systeem (
→Blz. 382), wordt informatie met betrekking tot
elk systeem, afhankelijk van de situatie, automatisch weergegeven op
het multi-informatiedisplay.
Raadpleeg de bladzijde met uitleg over alle systemen voor details over
de weergegeven informatie en de inhoud van het display.
■
Als u geïnformeerd moet worden over de auto
Als een verkeerde schakelstand wordt geselecteerd of er een pro-
bleem optreedt in een voertuigsysteem, wordt een waarschuwings-
melding (of afbeelding) weergegeven op het multi-informatiedisplay.
Volg de instructies die worden weergegeven op het display als er een
waarschuwingsmelding wordt weergegeven. (→Blz. 650)
■
Als het contact UIT wordt gezet (auto's met inbraaksensor)
Het selectiescherm voor het in-/
uitschakelen van de inbraak-
sensor wordt weergegeven op
het multi-informatiedisplay.
(→Blz. 84)
■Als het hybridesysteem wordt uitgeschakeld
●Als het hybridesysteem wordt uitgeschakeld, wordt het scherm
“Ending” (beëindigen) weergegeven op het multi-informatiedis-
play (gedurende ongeveer 30 seconden
*1).
Als het scherm “Ending” (beëindigen) wordt weergegeven, kan
de volgende informatie worden weergegeven door op , ,
of van de bedieningstoetsen van het instrumentenpa-
neel te drukken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 194 Wednesday, December 14, 2016 1:05 PM

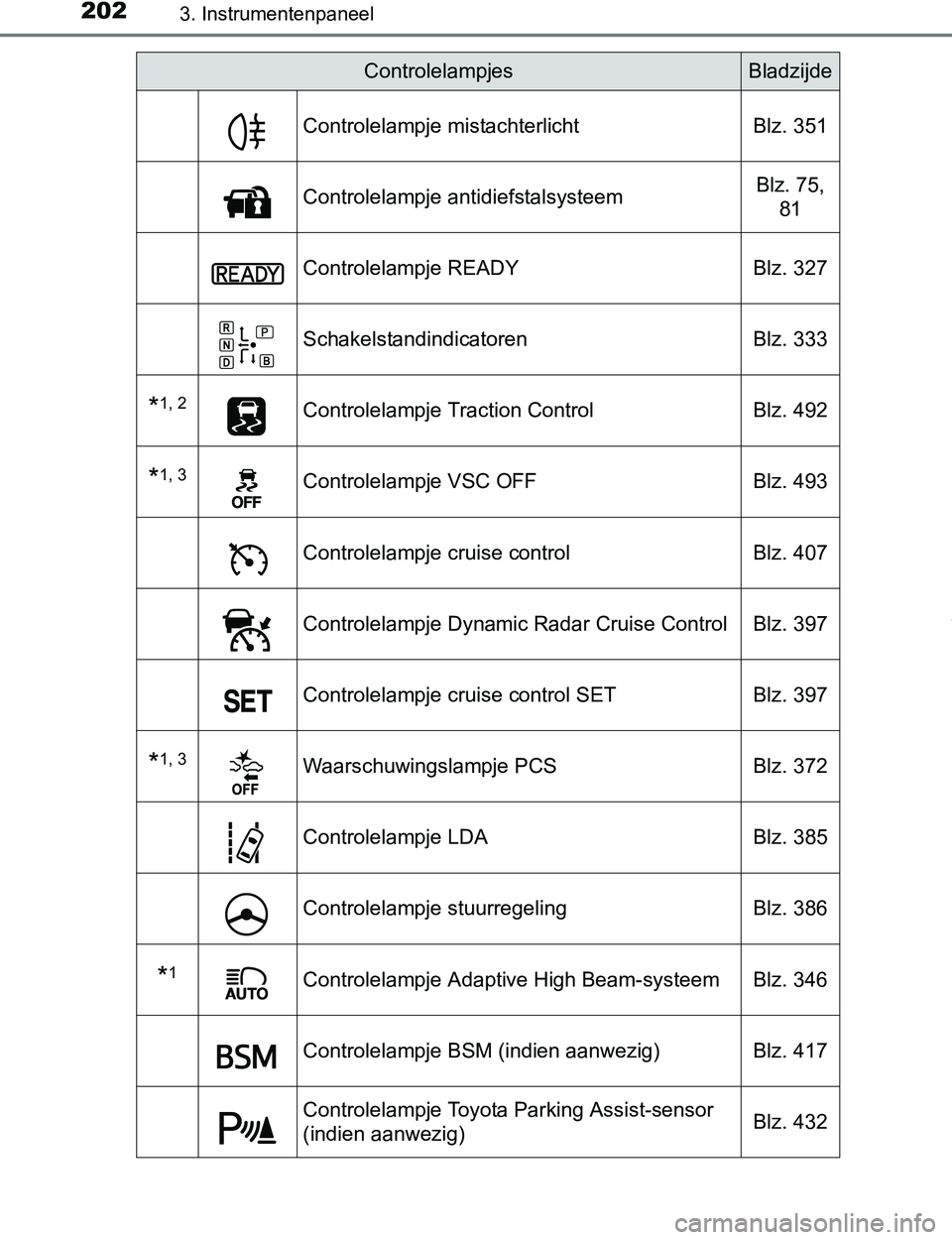

2023. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Controlelampje mistachterlicht Blz. 351
Controlelampje antidiefstalsysteemBlz. 75,
81
Controlelampje READY Blz. 327
Schakelstandindicatoren Blz. 333
*1, 2Controlelampje Traction Control Blz. 492
*1, 3Controlelampje VSC OFF Blz. 493
Controlelampje cruise control Blz. 407
Controlelampje Dynamic Radar Cruise Control Blz. 397
Controlelampje cruise control SET Blz. 397
*1, 3Waarschuwingslampje PCS Blz. 372
Controlelampje LDA Blz. 385
Controlelampje stuurregeling Blz. 386
*1Controlelampje Adaptive High Beam-systeem Blz. 346
Controlelampje BSM (indien aanwezig) Blz. 417
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig)Blz. 432
ControlelampjesBladzijde
PRIUS PHV_OM_OM47A89E_(EE).book Page 202 Wednesday, December 14, 2016 1:05 PM
