diagram TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

1112-2. Lading
2
Plug-in hybridsystem
OM47A89NOn
Indikatorfunksjon
3 indikatorer brukes til å indikere følgende betingelser.
På/av-indikator
Tennes når det føres strøm til
ladekretsbryteren.
Ladeindikator
Tennes når lading pågår.
Feilvarselindikator
Blinker ved strømlekkasje eller
feil på ladekretsbryteren.
n
Hvis det oppstår en feil under lading
Indikatorene på ladekretsbryteren bruker en kombinasjon av ulike
statuser (slukket, tent eller blinker) for å informere brukeren om
interne feil.
Hvis feilvarselindikatoren lyser eller blinker, kobler du støpselet fra kon-
takten og kobler det deretter til igjen for å se om feilindikatoren slukkes.
Hvis feilindikatoren slukkes, kan lading utføres.
Hvis den ikke slukkes, følger du fremgangsmåten i følgende diagram.

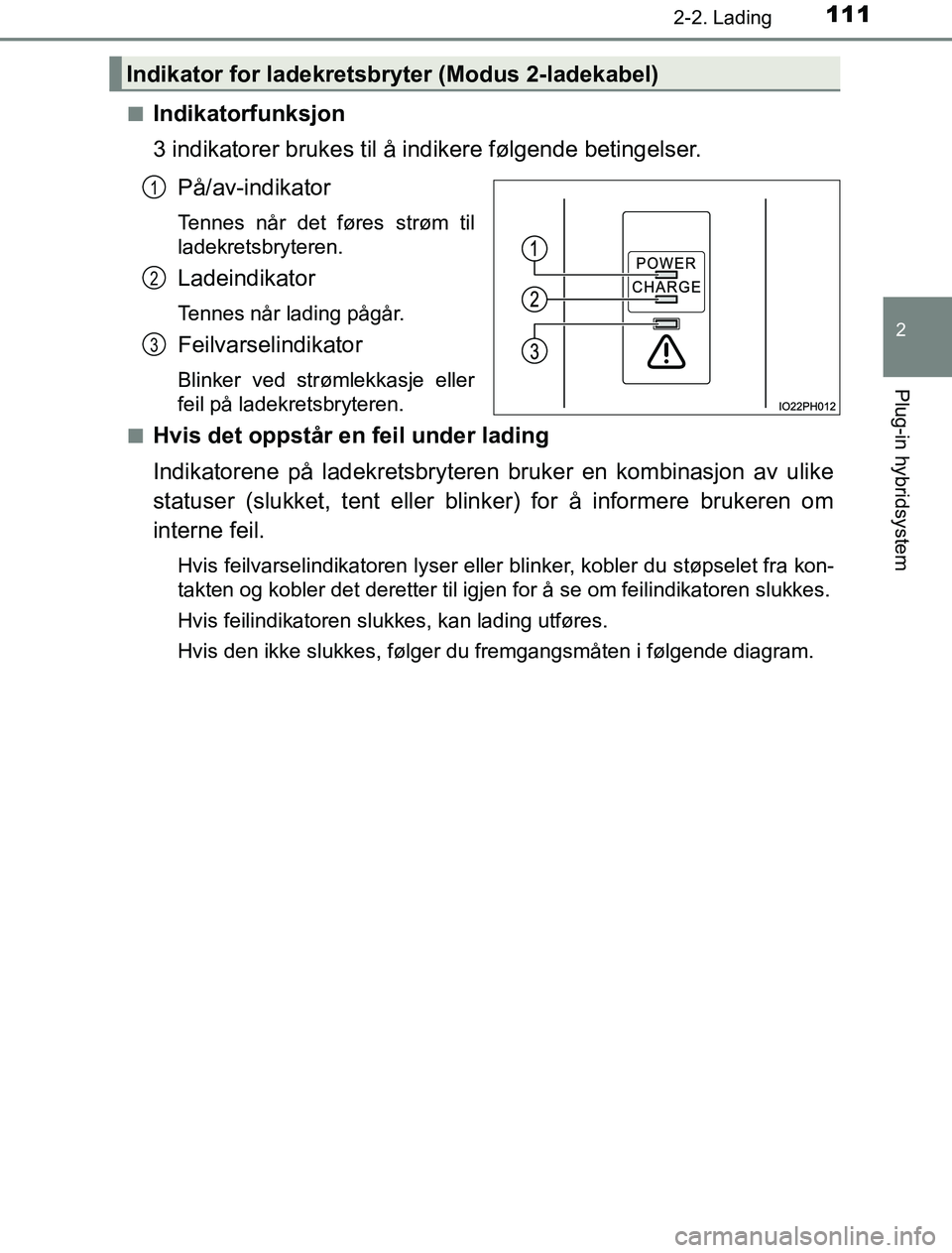

Indikator for ladekretsbryter (Modus 2-ladekabel)
1
2
3
OM47A89NO.book Page 111 Friday, January 13, 2017 12:31 PM
