instrument panel TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

OM47A89NO
OM47A89NO

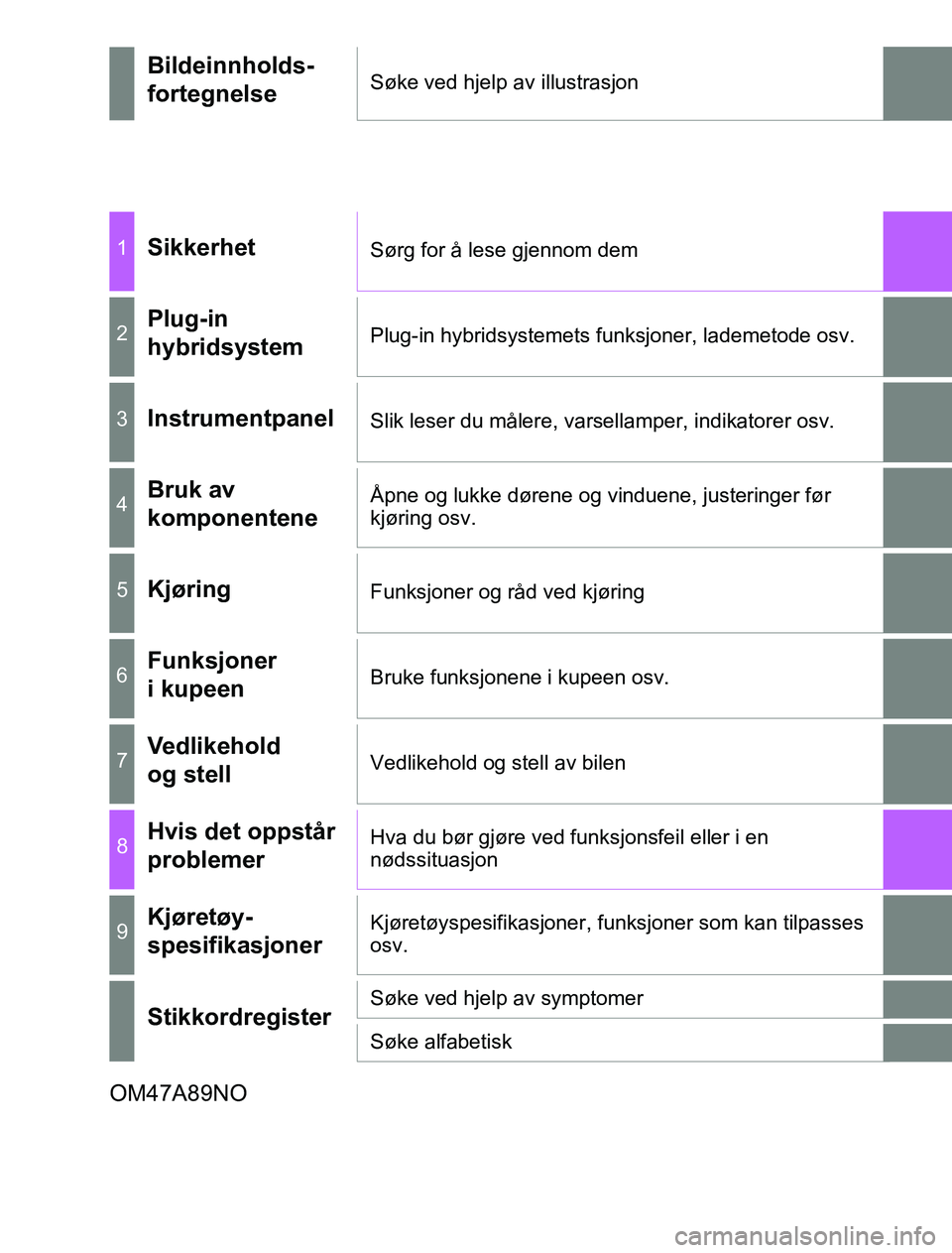

Bildeinnholds-
fortegnelseSøke ved hjelp av illustrasjon
1SikkerhetSørg for å lese gjennom dem
2Plug-in
hybridsystemPlug-in hybridsystemets funksjoner, lademetode osv.
3InstrumentpanelSlik leser du målere, varsellamper, indikatorer osv.
4Bruk av
komponenteneÅpne og lukke dørene og vinduene, justeringer før
kjøring osv.
5KjøringFunksjoner og råd ved kjøring
6Funksjoner
i kupeenBruke funksjonene i kupeen osv.
7Vedlikehold
og stellVedlikehold og stell av bilen
8Hvis det oppstår
problemerHva du bør gjøre ved funksjonsfeil eller i en
nødssituasjon
9Kjøretøy-
spesifikasjonerKjøretøyspesifikasjoner, funksjoner som kan tilpasses
osv.
StikkordregisterSøke ved hjelp av symptomer
Søke alfabetisk
OM47A89NO.book Page 1 Friday, January 13, 2017 12:31 PM

3
1
9 8
7
6
5
4 2
OM47A89NO
3
3. InstrumentpanelKombinasjonsmåler ...........180
Indikatorer og varsellamper ....................189
Hoveddisplay .....................197
Multiinformasjonsdisplay....205
Frontrutedisplay .................239
Skjerm for energimonitor/-forbruk .....246
4-1. Informasjon om nøkler Nøkler ................................254
4-2. Åpne, lukke og låse dørene
Sidedører ...........................259
Bakluke ..............................264
Smart inngangs- og startsystem ......................269
4-3. Justere setene Forseter .............................276
Bakseter.............................277
Hodestøtter .......................279 4-4. Justere rattet og speilene
Ratt.................................... 282
Innvendig speil .................. 284
Utvendige speil ................. 285
4-5. Åpne og lukke vinduene Elektriske vinduer .............. 287
5-1. Før du begynner å kjøre Kjøring av bilen ................. 292
Last og bagasje ................. 304
Kjøring med tilhenger ........ 306
5-2. Kjøreprosedyrer Tenningsbryter .................. 307
Girkasse for hybridsystem ................... 313
Blinklyshendel ................... 319
Parkeringsbrems ............... 320
5-3. Bruk av lys og viskere Hovedlysbryter ................. 321
AHS (adaptivt fjernlyssystem) ................ 325
Tåkelysbryter..................... 331
Vindusviskere og -spyler ... 332
5-4. Fylling av drivstoff Åpne tanklokket ................ 335
3Instrumentpanel
4Bruk av komponentene
5Kjøring
OM47A89NO.book Page 3 Friday, January 13, 2017 12:31 PM

381-1. For sikker bruk
OM47A89NO

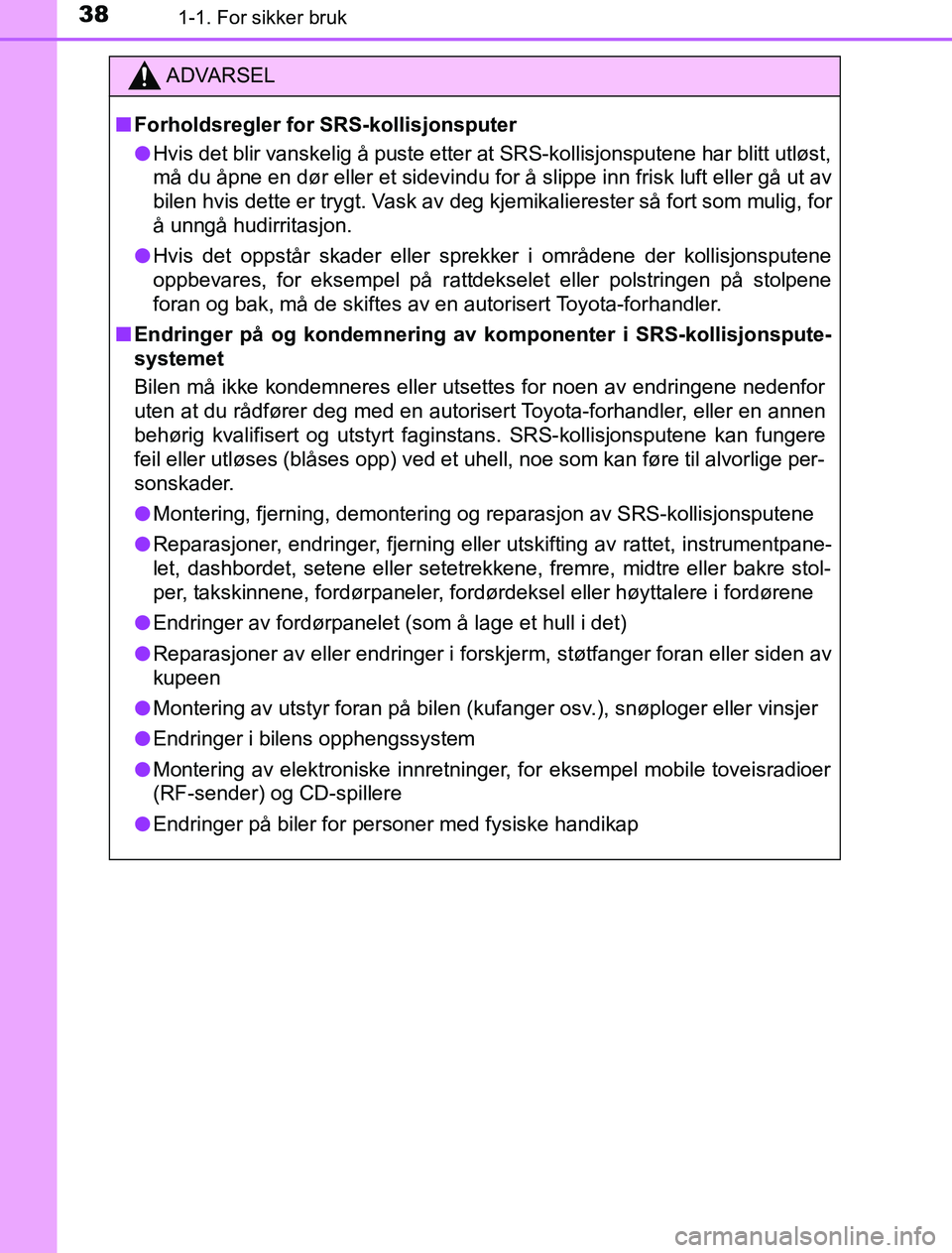

ADVARSEL
n Forholdsregler for SRS-kollisjonsputer
l Hvis det blir vanskelig å puste etter at SRS-kollisjonsputene har blitt utløst,
må du åpne en dør eller et sidevindu for å slippe inn frisk luft eller gå ut av
bilen hvis dette er trygt. Vask av deg kjemikalierester så fort som mulig, for
å unngå hudirritasjon.
l Hvis det oppstår skader eller sprekker i områdene der kollisjonsputene
oppbevares, for eksempel på rattdekselet eller polstringen på stolpene
foran og bak, må de skiftes av en autorisert Toyota-forhandler.
n Endringer på og kondemnering av komponenter i SRS-kollisjonspute-
systemet
Bilen må ikke kondemneres eller utsettes for noen av endringene nedenfor
uten at du rådfører deg med en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans. SRS-kollisjonsputene kan fungere
feil eller utløses (blåses opp) ved et uhell, noe som kan føre til alvorlige per-
sonskader.
l Montering, fjerning, demontering og reparasjon av SRS-kollisjonsputene
l Reparasjoner, endringer, fjerning eller utskifting av rattet, instrumentpane-
let, dashbordet, setene eller setetrekkene, fremre, midtre eller bakre stol-
per, takskinnene, fordørpaneler, fordørdeksel eller høyttalere i fordørene
l Endringer av fordørpanelet (som å lage et hull i det)
l Reparasjoner av eller endringer i forskjerm, støtfanger foran eller siden av
kupeen
l Montering av utstyr foran på bilen (kufanger osv.), snøploger eller vinsjer
l Endringer i bilens opphengssystem
l Montering av elektroniske innretninger, for eksempel mobile toveisradioer
(RF-sender) og CD-spillere
l Endringer på biler for personer med fysiske handikap
OM47A89NO.book Page 38 Friday, January 13, 2017 12:31 PM

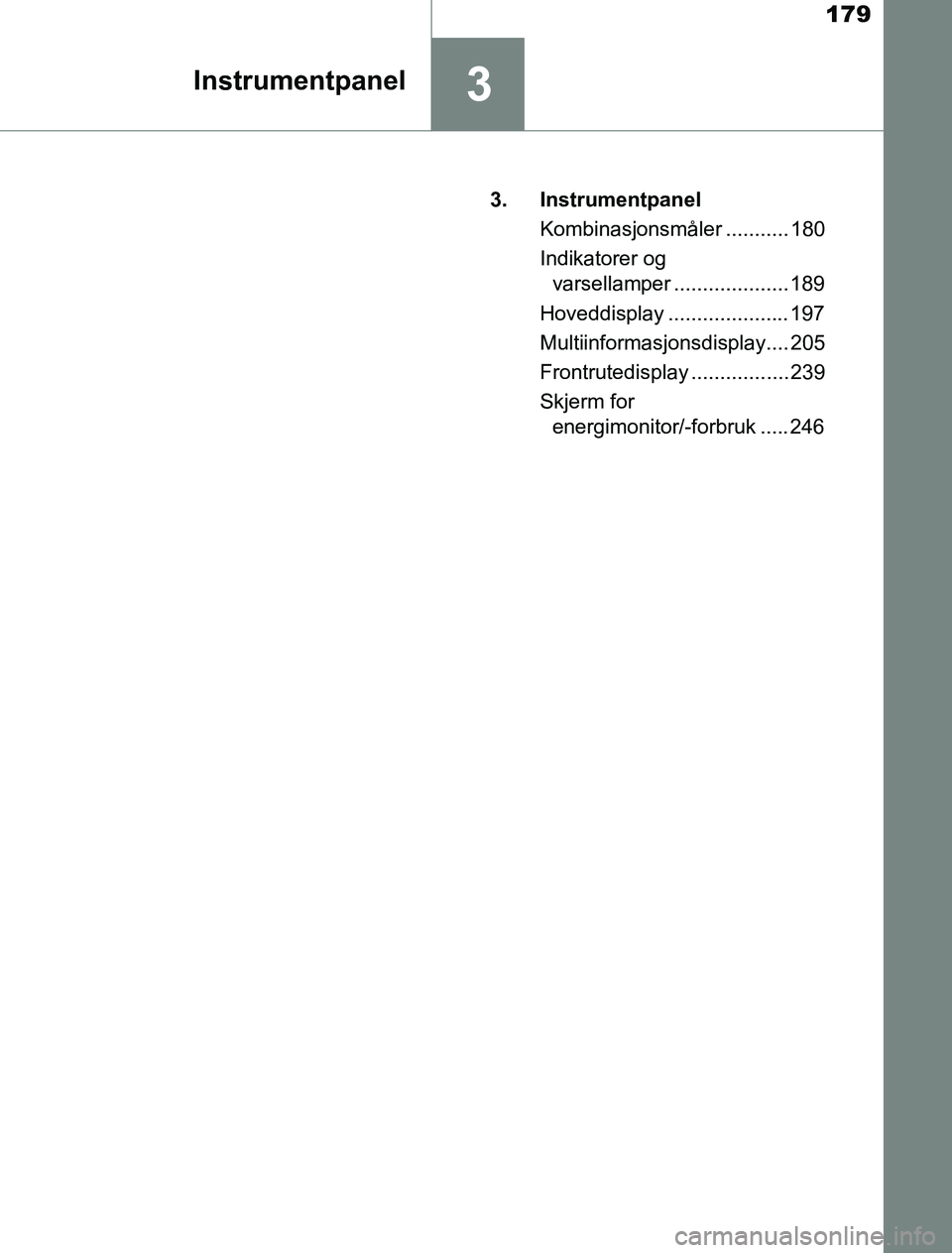

179
3Instrumentpanel
OM47A89NO3. Instrumentpanel
Kombinasjonsmåler ........... 180
Indikatorer og varsellamper .................... 189
Hoveddisplay ..................... 197
Multiinformasjonsdisplay.... 205
Frontrutedisplay ................. 239
Skjerm for energimonitor/-forbruk ..... 246
OM47A89NO.book Page 179 Friday, January 13, 2017 12:31 PM

1803. Instrumentpanel
OM47A89NO

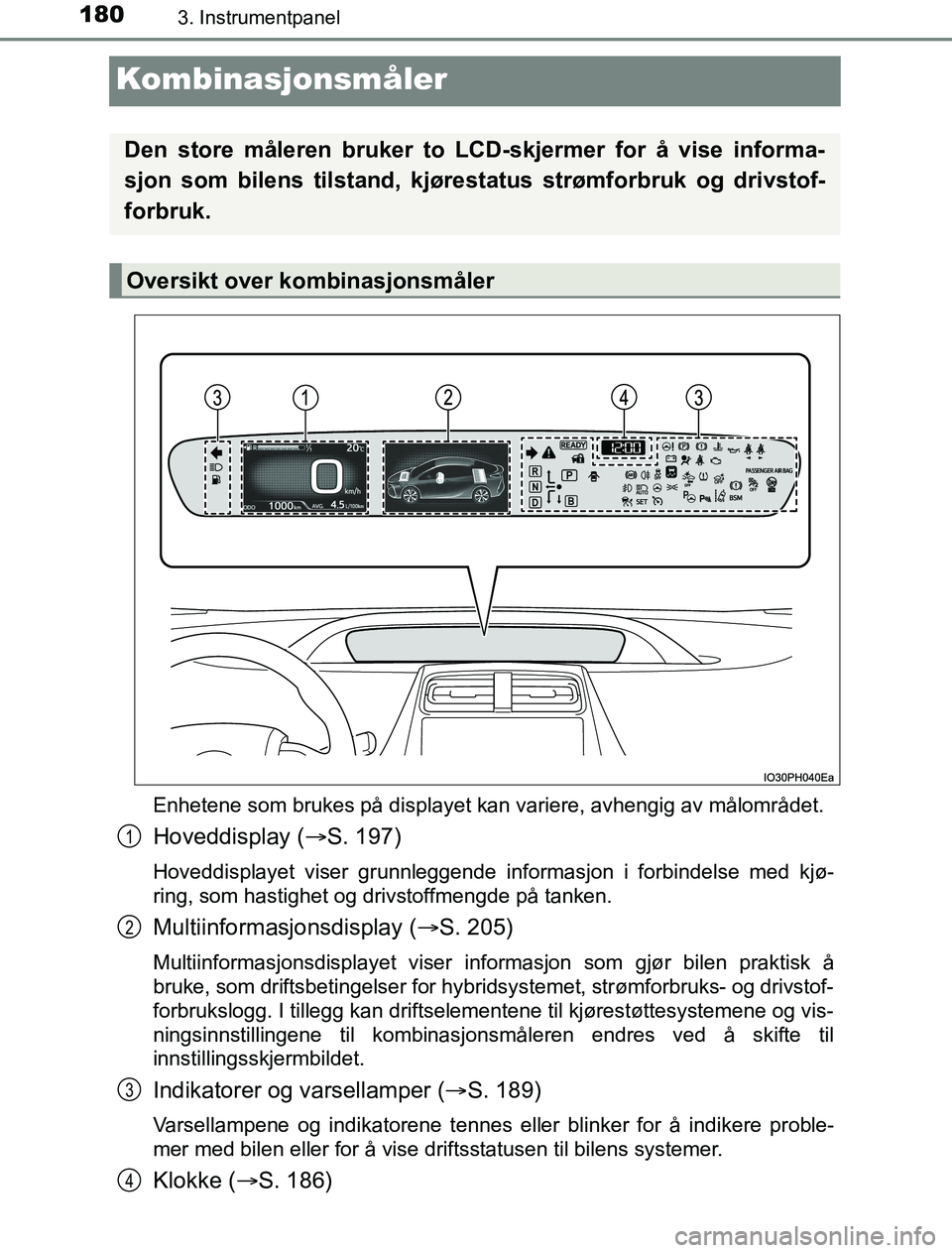

Kombinasjonsmåler
Enhetene som brukes på displayet kan variere, avhengig av målområdet.
Hoveddisplay (S. 197)
Hoveddisplayet viser grunnleggende informasjon i forbindelse med kjø-
ring, som hastighet og drivstoffmengde på tanken.
Multiinformasjonsdisplay ( S. 205)
Multiinformasjonsdisplayet viser informasjon som gjør bilen praktisk \
å
bruke, som driftsbetingelser for hybridsystemet, strømforbruks- og drivstof-
forbrukslogg. I tillegg kan driftselementene til kjørestøttesystemene og vis-
ningsinnstillingene til kombinasjons måleren endres ved å skifte til
innstillingsskjermbildet.
Indikatorer og varsellamper (S. 189)
Varsellampene og indikatorene tennes eller blinker for å indikere proble-
mer med bilen eller for å vise driftsstatusen til bilens systemer.
Klokke ( S. 186)
Den store måleren bruker to LCD-skjermer for å vise informa-
sjon som bilens tilstand, kjøresta tus strømforbruk og drivstof-
forbruk.
Oversikt over kombinasjonsmåler
1
2
3
4
OM47A89NO.book Page 180 Friday, January 13, 2017 12:31 PM

1813. Instrumentpanel
3
Instrumentpanel
OM47A89NO

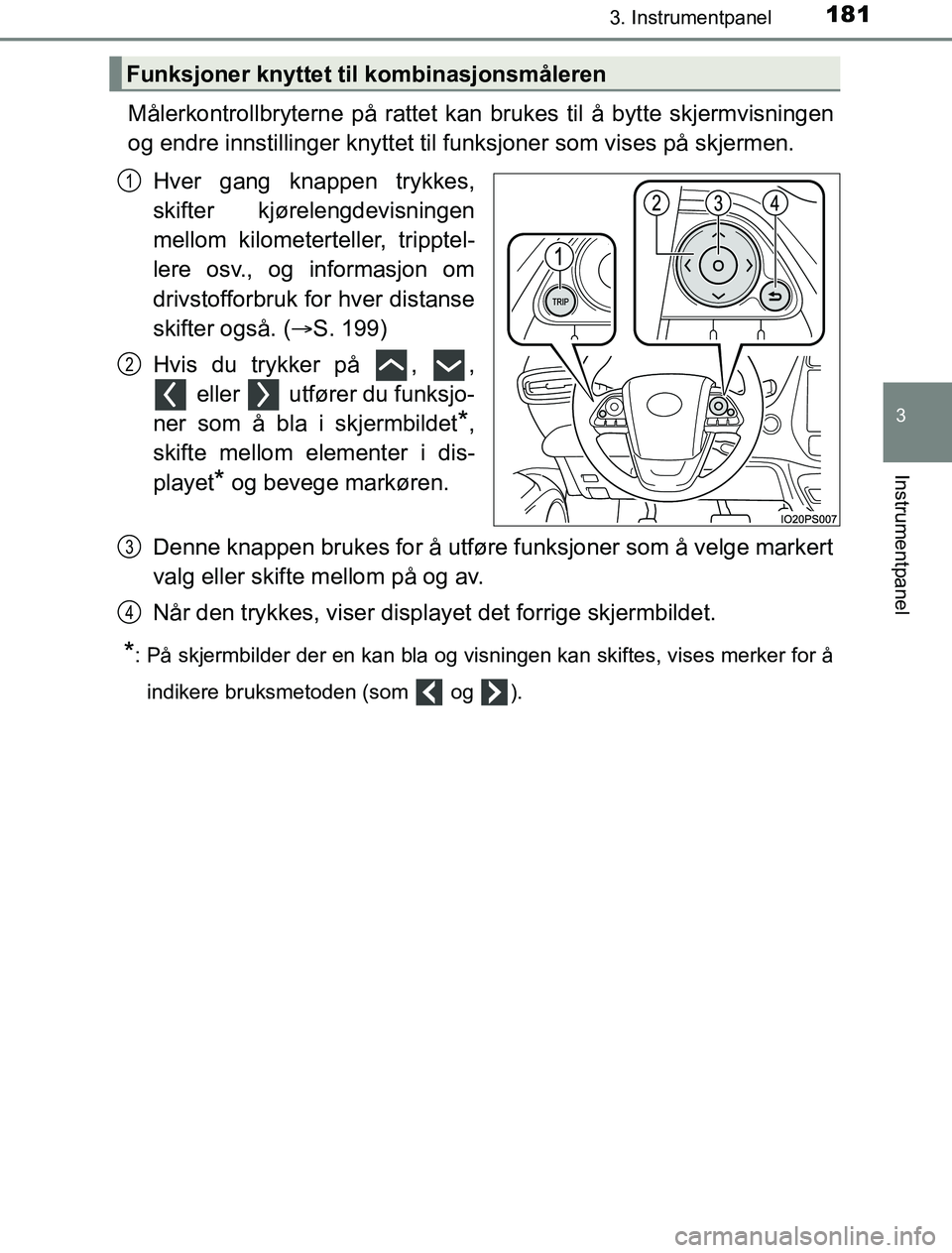

Målerkontrollbryterne på rattet kan brukes til å bytte skjermvisningen
og endre innstillinger knyttet til funksjoner som vises på skjermen.
Hver gang knappen trykkes,
skifter kjørelengdevisningen
mellom kilometerteller, tripptel-
lere osv., og informasjon om
drivstofforbruk for hver distanse
skifter også. ( S. 199)
Hvis du trykker på , , eller utfører du funksjo-
ner som å bla i skjermbildet
*,
skifte mellom elementer i dis-
playet
* og bevege markøren.
Denne knappen brukes for å utføre funksjoner som å velge markert
valg eller skifte mellom på og av.
Når den trykkes, viser displayet det forrige skjermbildet.
*: På skjermbilder der en kan bla og visningen kan skiftes, vises merker for å indikere bruksmetoden (som og ).
Funksjoner knyttet til kombinasjonsmåleren
1
2
3
4
OM47A89NO.book Page 181 Friday, January 13, 2017 12:31 PM

1823. Instrumentpanel
OM47A89NO

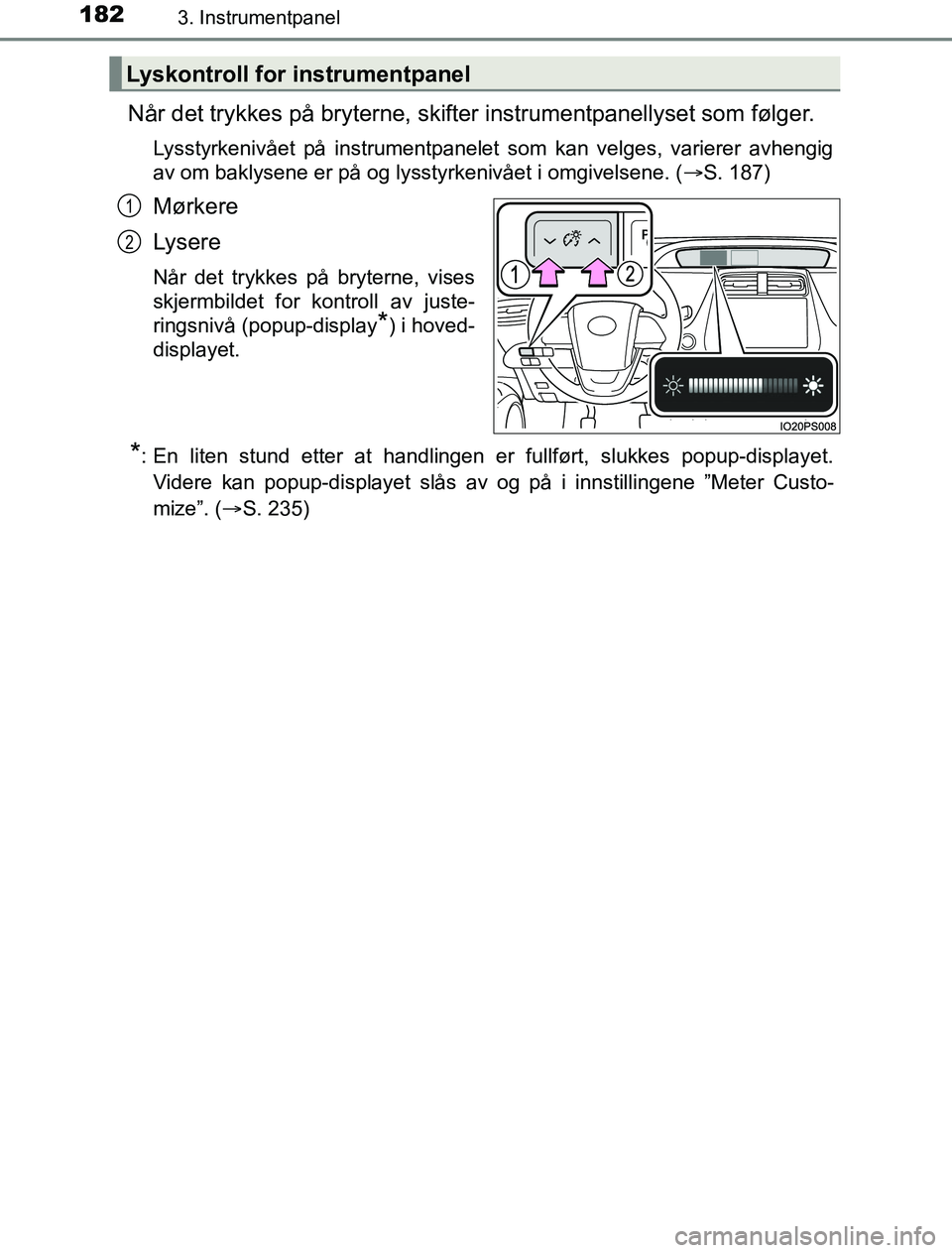

Når det trykkes på bryterne, skifter instrumentpanellyset som følger.
Lysstyrkenivået på instrumentpanelet som kan velges, varierer avhengig
av om baklysene er på og lysstyrkenivået i omgivelsene. ( S. 187)
Mørkere
Lysere
Når det trykkes på bryterne, vises
skjermbildet for kontroll av juste-
ringsnivå (popup-display
*) i hoved-
displayet.
*: En liten stund etter at handlingen er fullført, slukkes popup-displayet.
Videre kan popup-displayet slås av og på i innstillingene ”Meter Custo-
mize”. ( S. 235)
Lyskontroll for instrumentpanel
1
2
OM47A89NO.book Page 182 Friday, January 13, 2017 12:31 PM

1833. Instrumentpanel
3
Instrumentpanel
OM47A89NO

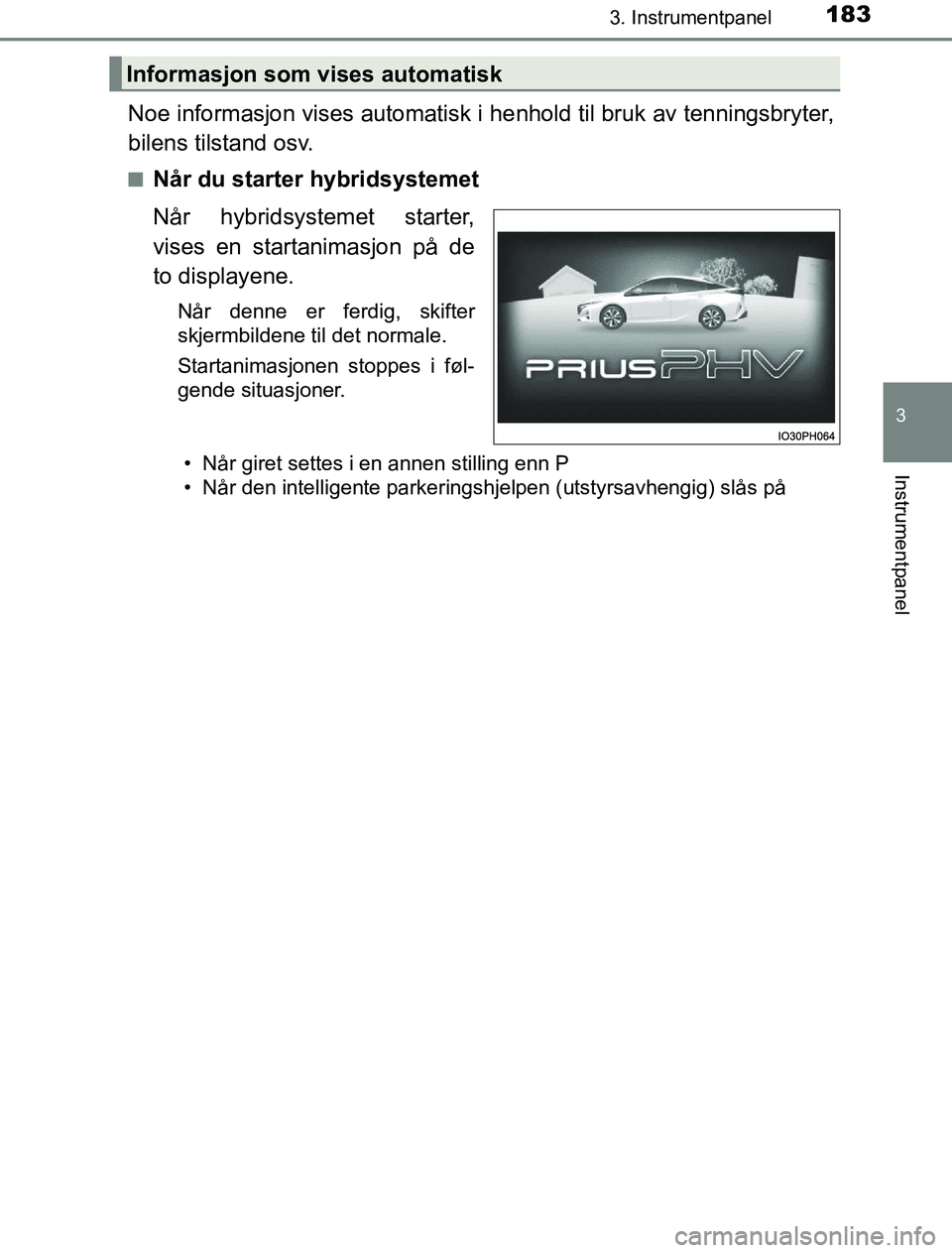

Noe informasjon vises automatisk i henhold til bruk av tenningsbryter,
bilens tilstand osv.
nNår du starter hybridsystemet
Når hybridsystemet starter,
vises en startanimasjon på de
to displayene.
Når denne er ferdig, skifter
skjermbildene til det normale.
Startanimasjonen stoppes i føl-
gende situasjoner.
• Når giret settes i en annen stilling enn P
• Når den intelligente parkeringshjelpen (utstyrsavhengig) slås på
Informasjon som vises automatisk
OM47A89NO.book Page 183 Friday, January 13, 2017 12:31 PM

1843. Instrumentpanel
OM47A89NOn
Når hjelpesystemer for sikker kjøring er i drift
Når du bruker hjelpesystemer for sikker kjøring, som dynamisk
radarcruisekontroll (
S. 374) og LDA-system ( S. 359), vises
informasjon knyttet til hvert syst em automatisk i multiinformasjons-
displayet, avhengig av situasjonen.
Se forklaringssiden for hvert system for mer informasjon om den viste
informasjonen og elementene i displayet.
n
Når det er informasjon om bilen som må varsles
Når det velges feil gir eller et problem oppstår i bilens system, vises
en varselmelding (eller bilde) i multiinformasjonsdisplayet.
Når en varselmelding vises, følger du instruksjonene som vises i dis-
playet. (S. 618)
n
Når tenningsbryteren er slått av (biler med innbruddssensor)
Skjermbildet for å slå inn-
bruddssensoren av/på vises i
multiinformasjonsdisplayet.
(  S. 74)
nNår du stanser hybridsystemet
l Når hybridsystemet stoppes, vise s skjermbildet ”Ending” (Avslut-
ter) på multiinformasjonsdisplayet (i ca. 30 sekunder
*1).
Når skjermbildet ”Ending” (Avslu tter) vises, kan følgende infor-
masjon vises ved å trykke , , eller på målerkon-
trollbryterne.
OM47A89NO.book Page 184 Friday, January 13, 2017 12:31 PM

1853. Instrumentpanel
3
Instrumentpanel
OM47A89NO
Poeng for hvert miljøpoengelement (S. 215, 229)
Resultatet for miljøpoeng og råd
Kjøretid siden hybridsystemet startet
Avstand kjørt siden hybridsystemet startet
Gjennomsnittlig drivstofforbruk etter at hybridsystemet ble
startet
Informasjon for neste ladesyklus
*2
På/av-innstilling for ”C harge Now” (Lad nå) ( S. 161)
Innstillingen kan endres hver gang du trykker .
*1: Skjermbildet slås av umiddelbart hvis dørene lukkes.
*2: Det kan vises når ladesykluser er registrert. ( S. 153)
l Et kontrollskjermbilde for ”Traction Battery Cooler” (Kjøling av
hybridbatteri) kan vises når hybridsystemet stoppes. (utstyrsav-
hengig) ( S. 132)
1
2
3
4
5
6
7
OM47A89NO.book Page 185 Friday, January 13, 2017 12:31 PM
