charging TOYOTA PRIUS PLUG-IN HYBRID 2016 Manual de utilização (in Portuguese)

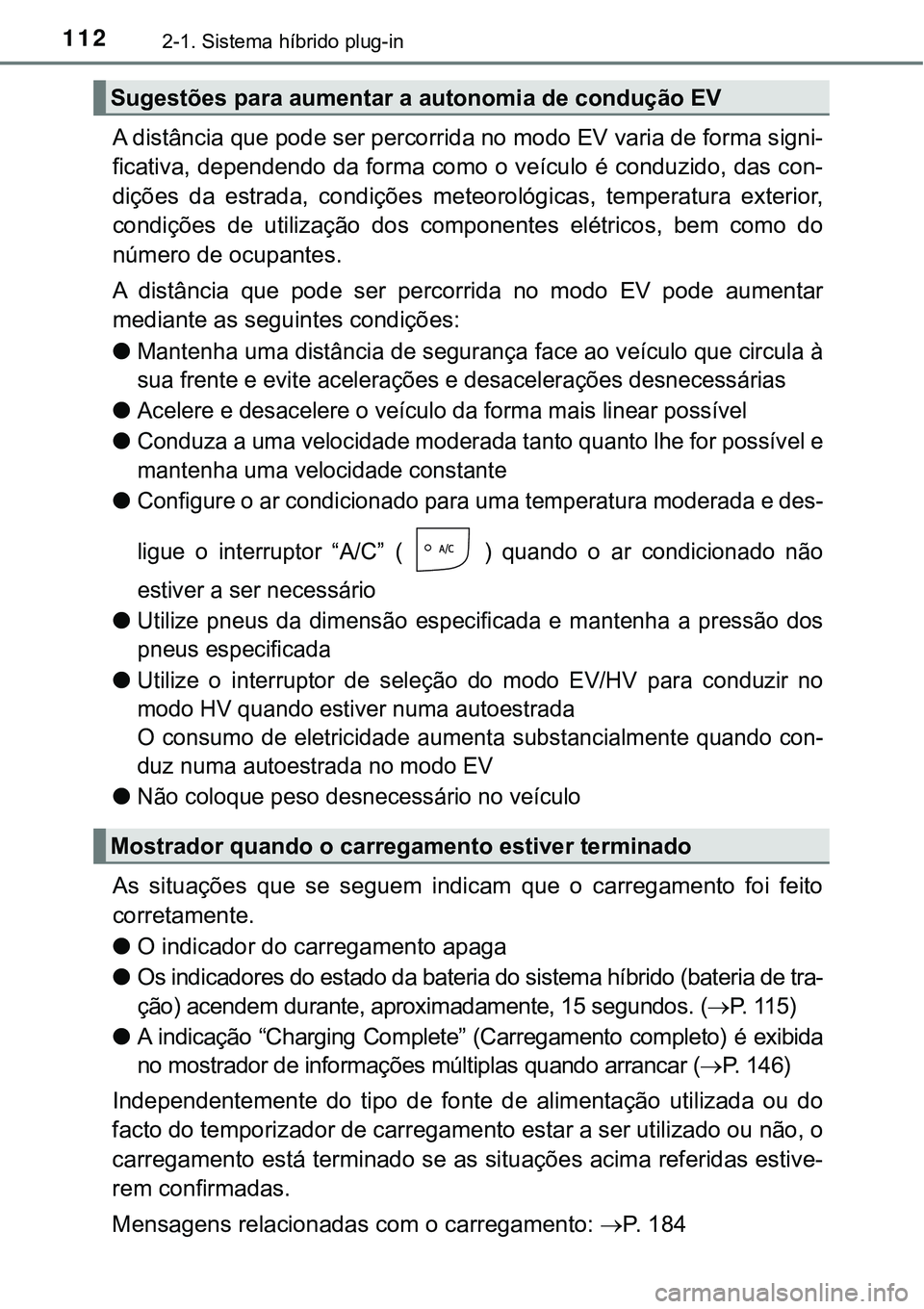

1122-1. Sistema híbrido plug-in
A distância que pode ser percorrida no modo EV varia de forma signi-
ficativa, dependendo da forma como o veículo é conduzido, das con-
dições da estrada, condições meteorológicas, temperatura exterior,
condições de utilização dos componentes elétricos, bem como do
número de ocupantes.
A distância que pode ser percorrida no modo EV pode aumentar
mediante as seguintes condições:
l
Mantenha uma distância de segurança face ao veículo que circula à
sua frente e evite acelerações e desacelerações desnecessárias
lAcelere e desacelere o veículo da forma mais linear possível
lConduza a uma velocidade moderada tanto quanto lhe for possível e
mantenha uma velocidade constante
lConfigure o ar condicionado para uma temperatura moderada e des-
ligue o interruptor “A/C” ( ) quando o ar condicionado não
estiver a ser necessário
lUtilize pneus da dimensão especificada e mantenha a pressão dos
pneus especificada
lUtilize o interruptor de seleção do modo EV/HV para conduzir no
modo HV quando estiver numa autoestrada
O consumo de eletricidade aumenta substancialmente quando con-
duz numa autoestrada no modo EV
lNão coloque peso desnecessário no veículo
As situações que se seguem indicam que o carregamento foi feito
corretamente.
lO indicador do carregamento apaga
lOs indicadores do estado da bateria do sistema híbrido (bateria de tra-
ção) acendem durante, aproximadamente, 15 segundos. (P. 115)
lA indicação “Charging Complete” (Carregamento completo) é exibida
no mostrador de informações múltiplas quando arrancar (P. 146)
Independentemente do tipo de fonte de alimentação utilizada ou do
facto do temporizador de carregamento estar a ser utilizado ou não, o
carregamento está terminado se as situações acima referidas estive-
rem confirmadas.
Mensagens relacionadas com o carregamento: P. 184
Sugestões para aumentar a autonomia de condução EV
Mostrador quando o carregamento estiver terminado

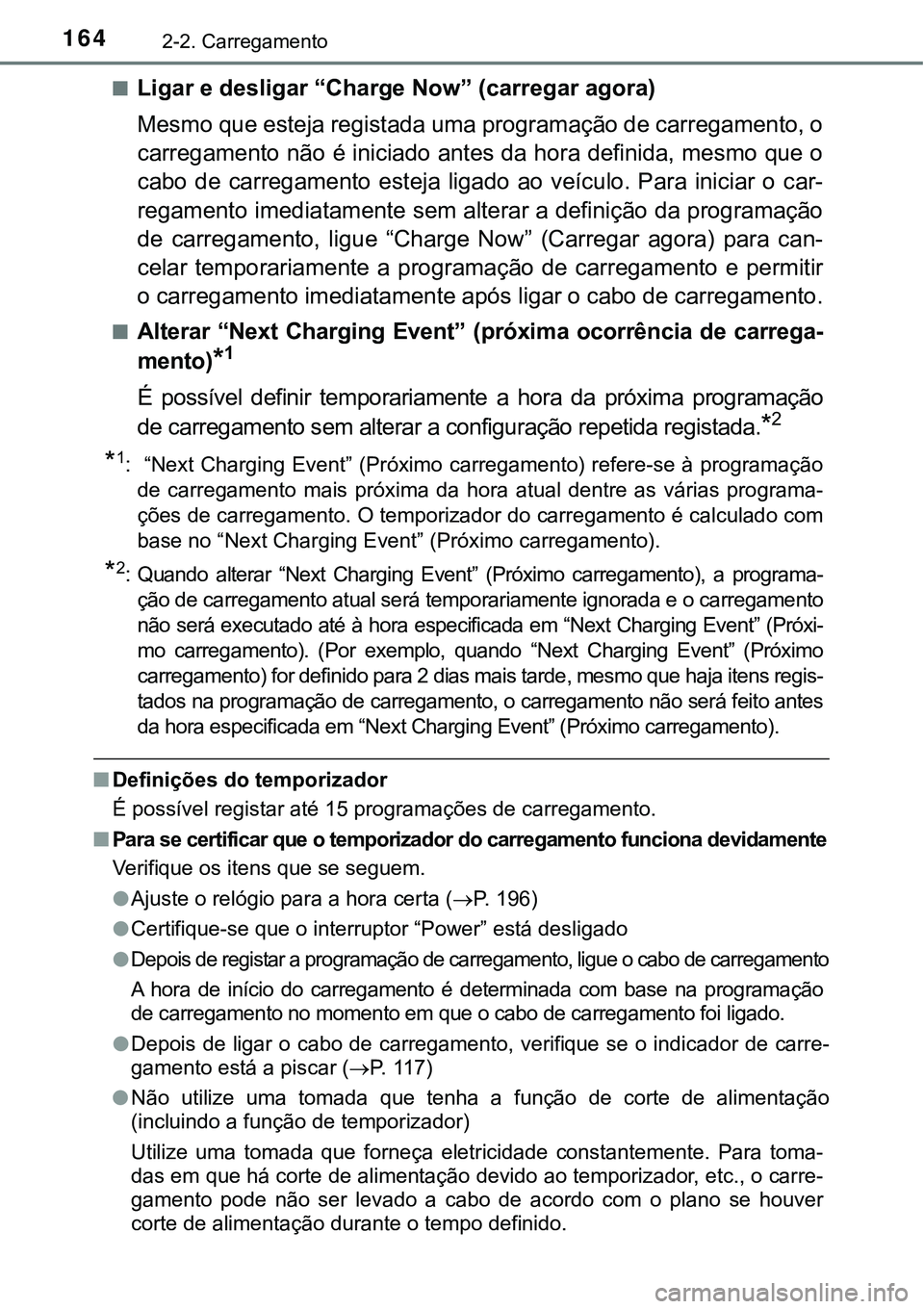

1642-2. Carregamento
nLigar e desligar “Charge Now” (carregar agora)
Mesmo que esteja registada uma programação de carregamento, o
carregamento não é iniciado antes da hora definida, mesmo que o
cabo de carregamento esteja ligado ao veículo. Para iniciar o car-
regamento imediatamente sem alterar a definição da programação
de carregamento, ligue “Charge Now” (Carregar agora) para can-
celar temporariamente a programação de carregamento e permitir
o carregamento imediatamente após ligar o cabo de carregamento.
nAlterar “Next Charging Event” (próxima ocorrência de carrega-
mento)
*1
É possível definir temporariamente a hora da próxima programação
de carregamento sem alterar a configuração repetida registada.
*2
*1: “Next Charging Event” (Próximo carregamento) refere-se à programação
de carregamento mais próxima da hora atual dentre as várias programa-
ções de carregamento. O temporizador do carregamento é calculado com
base no “Next Charging Event” (Próximo carregamento).
*2: Quando alterar “Next Charging Event” (Próximo carregamento), a programa-
ção de carregamento atual será temporariamente ignorada e o carregamento
não será executado até à hora especificada em “Next Charging Event” (Próxi-
mo carregamento). (Por exemplo, quando “Next Charging Event” (Próximo
carregamento) for definido para 2 dias mais tarde, mesmo que haja itens regis-
tados na programação de carregamento, o carregamento não será feito antes
da hora especificada em “Next Charging Event” (Próximo carregamento).
nDefinições do temporizador
É possível registar até 15 programações de carregamento.
n
Para se certificar que o temporizador do carregamento funciona devidamente
Verifique os itens que se seguem.
lAjuste o relógio para a hora certa (P. 196)
lCertifique-se que o interruptor “Power” está desligado
l
Depois de registar a programação de carregamento, ligue o cabo de carregamento
A hora de início do carregamento é determinada com base na programação
de carregamento no momento em que o cabo de carregamento foi ligado.
lDepois de ligar o cabo de carregamento, verifique se o indicador de carre-
gamento está a piscar (P. 117)
lNão utilize uma tomada que tenha a função de corte de alimentação
(incluindo a função de temporizador)
Utilize uma tomada que forneça eletricidade constantemente. Para toma-
das em que há corte de alimentação devido ao temporizador, etc., o carre-
gamento pode não ser levado a cabo de acordo com o plano se houver
corte de alimentação durante o tempo definido.

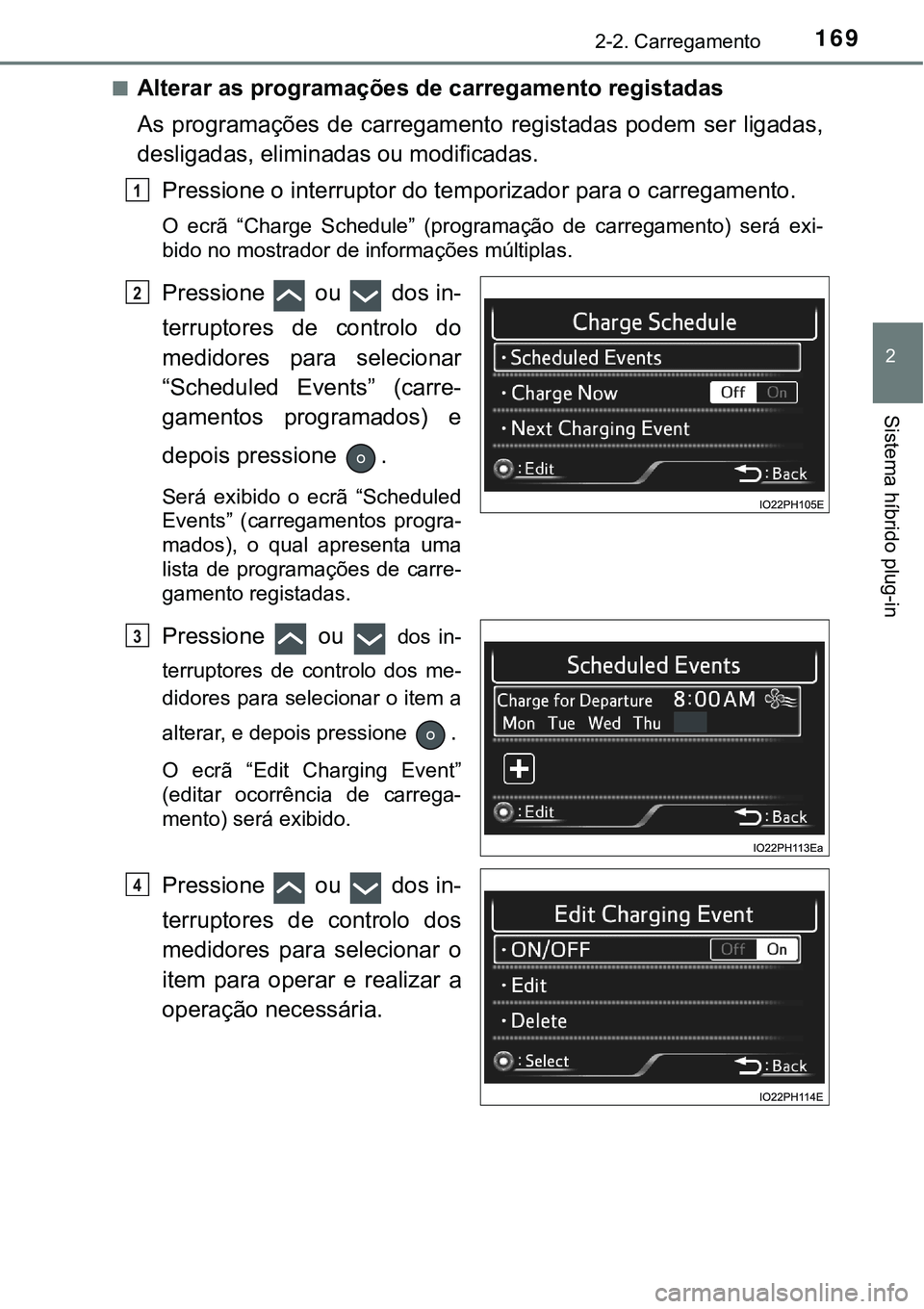

1692-2. Carregamento
2
Sistema híbrido plug-in
nAlterar as programações de carregamento registadas
As programações de carregamento registadas podem ser ligadas,
desligadas, eliminadas ou modificadas.
Pressione o interruptor do temporizador para o carregamento.
O ecrã “Charge Schedule” (programação de carregamento) será exi-
bido no mostrador de informações múltiplas.
Pressione ou dos in-
terruptores de controlo do
medidores para selecionar
“Scheduled Events” (carre-
gamentos programados) e
depois pressione .
Será exibido o ecrã “Scheduled
Events” (carregamentos progra-
mados), o qual apresenta uma
lista de programações de carre-
gamento registadas.
Pressione ou dos in-
terruptores de controlo dos me-
didores para selecionar o item a
alterar, e depois pressione
.
O ecrã “Edit Charging Event”
(editar ocorrência de carrega-
mento) será exibido.
Pressione ou dos in-
terruptores de controlo dos
medidores para selecionar o
item para operar e realizar a
operação necessária.
1
2
3
4

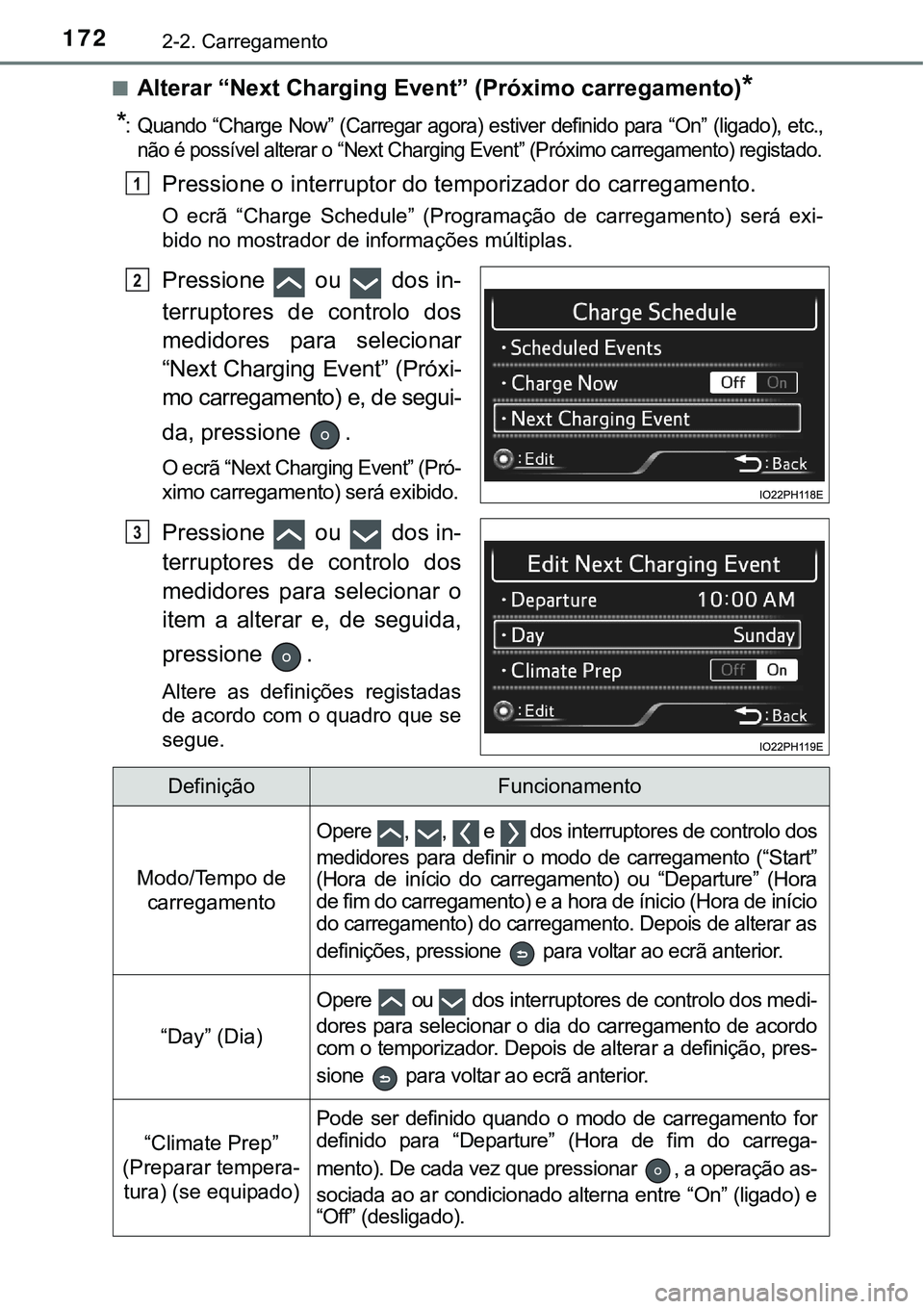

1722-2. Carregamento
nAlterar “Next Charging Event” (Próximo carregamento)*
*: Quando “Charge Now” (Carregar agora) estiver definido para “On” (ligado), etc.,
não é possível alterar o “Next Charging Event” (Próximo carregamento) registado.
Pressione o interruptor do temporizador do carregamento.
O ecrã “Charge Schedule” (Programação de carregamento) será exi-
bido no mostrador de informações múltiplas.
Pressione ou dos in-
terruptores de controlo dos
medidores para selecionar
“Next Charging Event” (Próxi-
mo carregamento) e, de segui-
da, pressione .
O ecrã “Next Charging Event” (Pró-
ximo carregamento) será exibido.
Pressione ou dos in-
terruptores de controlo dos
medidores para selecionar o
item a alterar e, de seguida,
pressione .
Altere as definições registadas
de acordo com o quadro que se
segue.
1
2
3
DefiniçãoFuncionamento
Modo/Tempo de
carregamento
Opere , , e dos interruptores de controlo dos
medidores para definir o modo de carregamento (“Start”
(Hora de início do carregamento) ou “Departure” (Hora
de fim do carregamento) e a hora de ínicio (Hora de início
do carregamento) do carregamento. Depois de alterar as
definições, pressione para voltar ao ecrã anterior.
“Day” (Dia)
Opere ou dos interruptores de controlo dos medi-
dores para selecionar o dia do carregamento de acordo
com o temporizador. Depois de alterar a definição, pres-
sione para voltar ao ecrã anterior.
“Climate Prep”
(Preparar tempera-
tura) (se equipado)
Pode ser definido quando o modo de carregamento for
definido para “Departure” (Hora de fim do carrega-
mento). De cada vez que pressionar , a operação as-
sociada ao ar condicionado alterna entre “On” (ligado) e
“Off” (desligado).

1732-2. Carregamento
2
Sistema híbrido plug-in

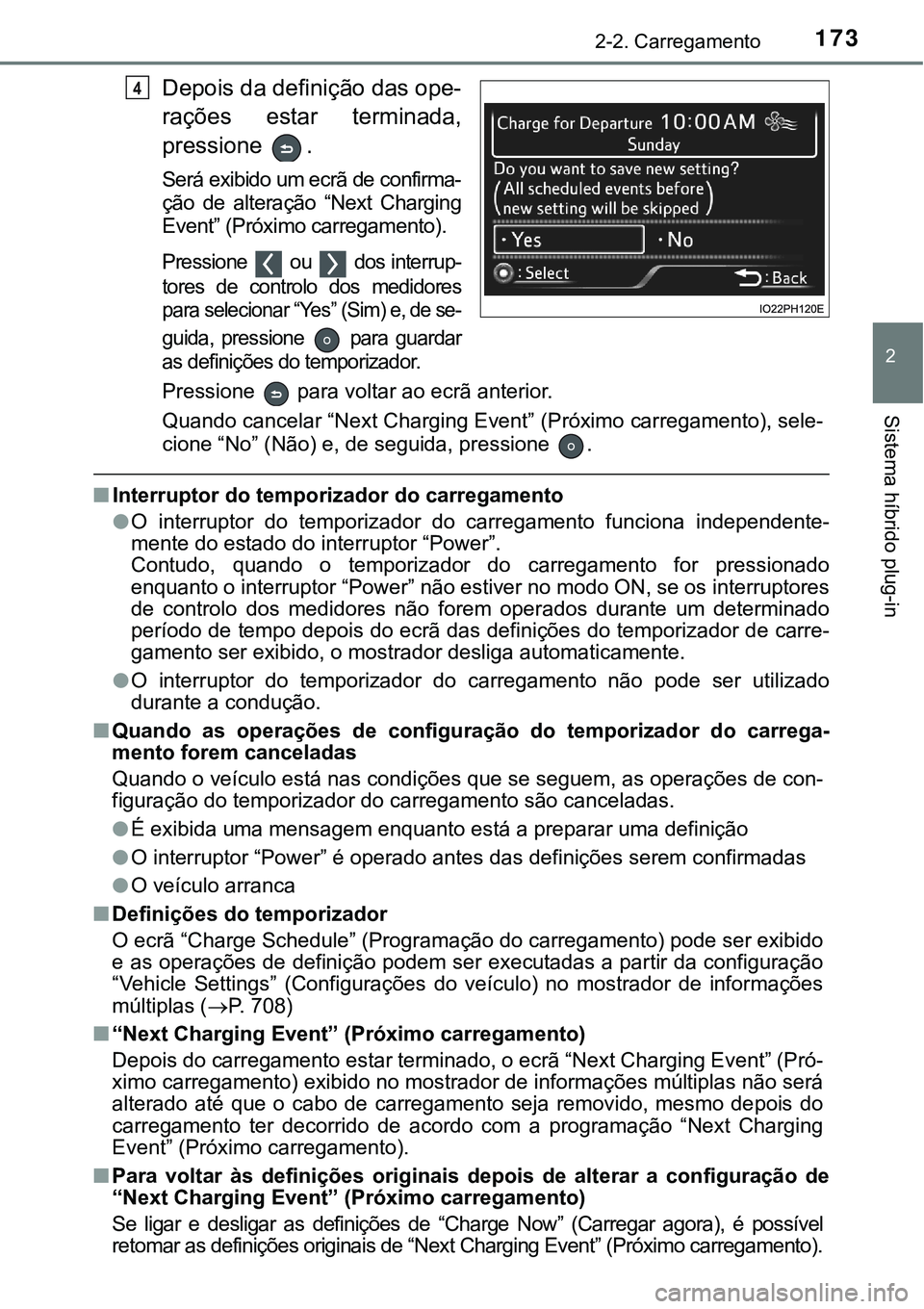

Depois da definição das ope-
rações estar terminada,
pressione .
Será exibido um ecrã de confirma-
ção de alteração “Next Charging
Event” (Próximo carregamento).
Pressione ou dos interrup-
tores de controlo dos medidores
para selecionar “Yes” (Sim) e, de se-
guida, pressione para guardar
as definições do temporizador.
Pressione para voltar ao ecrã anterior.
Quando cancelar “Next Charging Event” (Próximo carregamento), sele-
cione “No” (Não) e, de seguida, pressione .
nInterruptor do temporizador do carregamento
lO interruptor do temporizador do carregamento funciona independente-
mente do estado do interruptor “Power”.
Contudo, quando o temporizador do carregamento for pressionado
enquanto o interruptor “Power” não estiver no modo ON, se os interruptores
de controlo dos medidores não forem operados durante um determinado
período de tempo depois do ecrã das definições do temporizador de carre-
gamento ser exibido, o mostrador desliga automaticamente.
lO interruptor do temporizador do carregamento não pode ser utilizado
durante a condução.
nQuando as operações de configuração do temporizador do carrega-
mento forem canceladas
Quando o veículo está nas condições que se seguem, as operações de con-
figuração do temporizador do carregamento são canceladas.
lÉ exibida uma mensagem enquanto está a preparar uma definição
lO interruptor “Power” é operado antes das definições serem confirmadas
lO veículo arranca
nDefinições do temporizador
O ecrã “Charge Schedule” (Programação do carregamento) pode ser exibido
e as operações de definição podem ser executadas a partir da configuração
“Vehicle Settings” (Configurações do veículo) no mostrador de informações
múltiplas (P. 708)
n“Next Charging Event” (Próximo carregamento)
Depois do carregamento estar terminado, o ecrã “Next Charging Event” (Pró-
ximo carregamento) exibido no mostrador de informações múltiplas não será
alterado até que o cabo de carregamento seja removido, mesmo depois do
carregamento ter decorrido de acordo com a programação “Next Charging
Event” (Próximo carregamento).
nPara voltar às definições originais depois de alterar a configuração de
“Next Charging Event” (Próximo carregamento)
Se ligar e desligar as definições de “Charge Now” (Carregar agora), é possível
retomar as definições originais de “Next Charging Event” (Próximo carregamento).
4

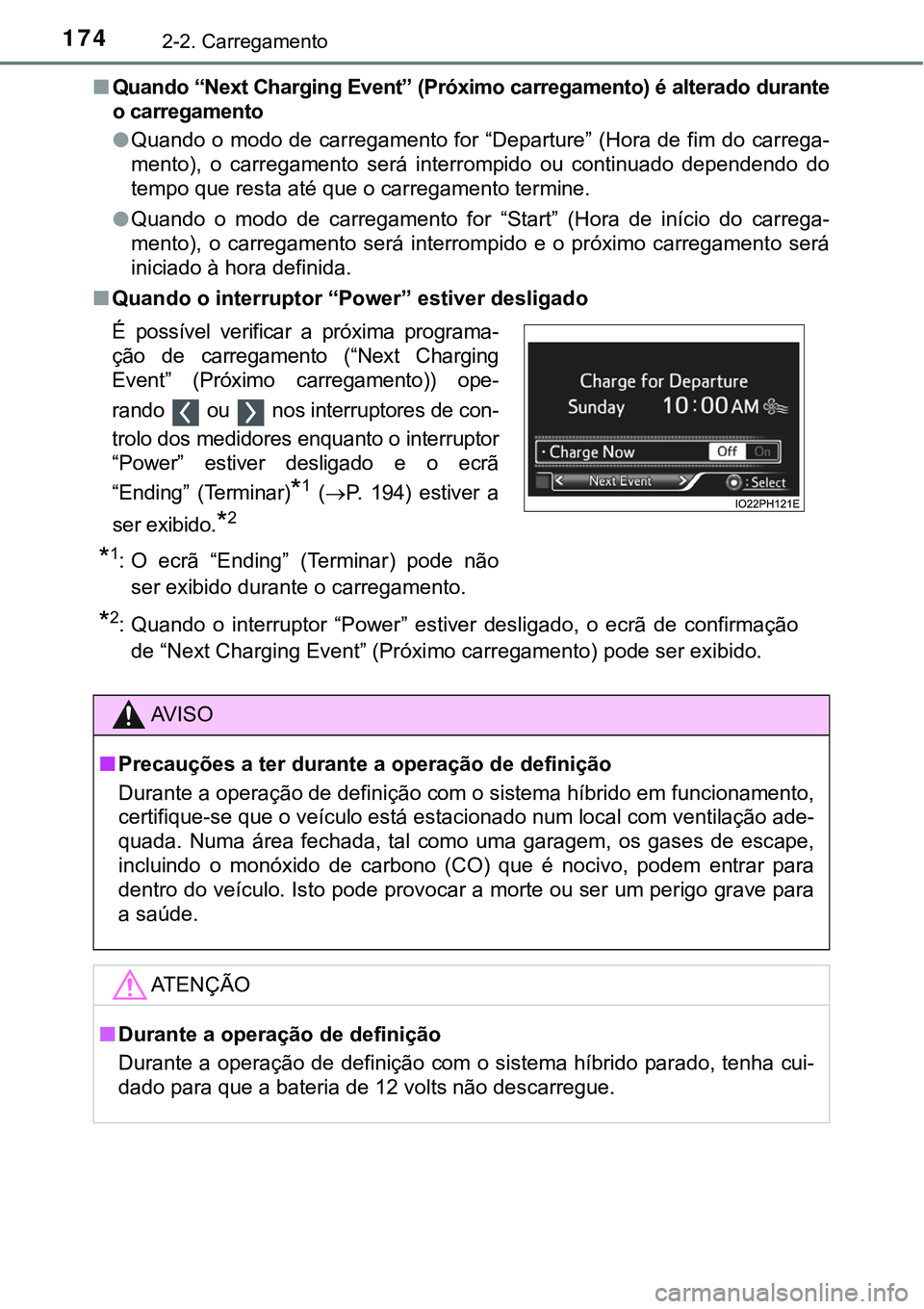

1742-2. Carregamento
nQuando “Next Charging Event” (Próximo carregamento) é alterado durante
o carregamento
lQuando o modo de carregamento for “Departure” (Hora de fim do carrega-
mento), o carregamento será interrompido ou continuado dependendo do
tempo que resta até que o carregamento termine.
lQuando o modo de carregamento for “Start” (Hora de início do carrega-
mento), o carregamento será interrompido e o próximo carregamento será
iniciado à hora definida.
nQuando o interruptor “Power” estiver desligado
É possível verificar a próxima programa-
ção de carregamento (“Next Charging
Event” (Próximo carregamento)) ope-
rando ou nos interruptores de con-
trolo dos medidores enquanto o interruptor
“Power” estiver desligado e o ecrã
“Ending” (Terminar)
*1 (P. 194) estiver a
ser exibido.
*2
*1: O ecrã “Ending” (Terminar) pode não
ser exibido durante o carregamento.
*2: Quando o interruptor “Power” estiver desligado, o ecrã de confirmação
de “Next Charging Event” (Próximo carregamento) pode ser exibido.
AV I S O
nPrecauções a ter durante a operação de definição
Durante a operação de definição com o sistema híbrido em funcionamento,
certifique-se que o veículo está estacionado num local com ventilação ade-
quada. Numa área fechada, tal como uma garagem, os gases de escape,
incluindo o monóxido de carbono (CO) que é nocivo, podem entrar para
dentro do veículo. Isto pode provocar a morte ou ser um perigo grave para
a saúde.
ATENÇÃO
nDurante a operação de definição
Durante a operação de definição com o sistema híbrido parado, tenha cui-
dado para que a bateria de 12 volts não descarregue.

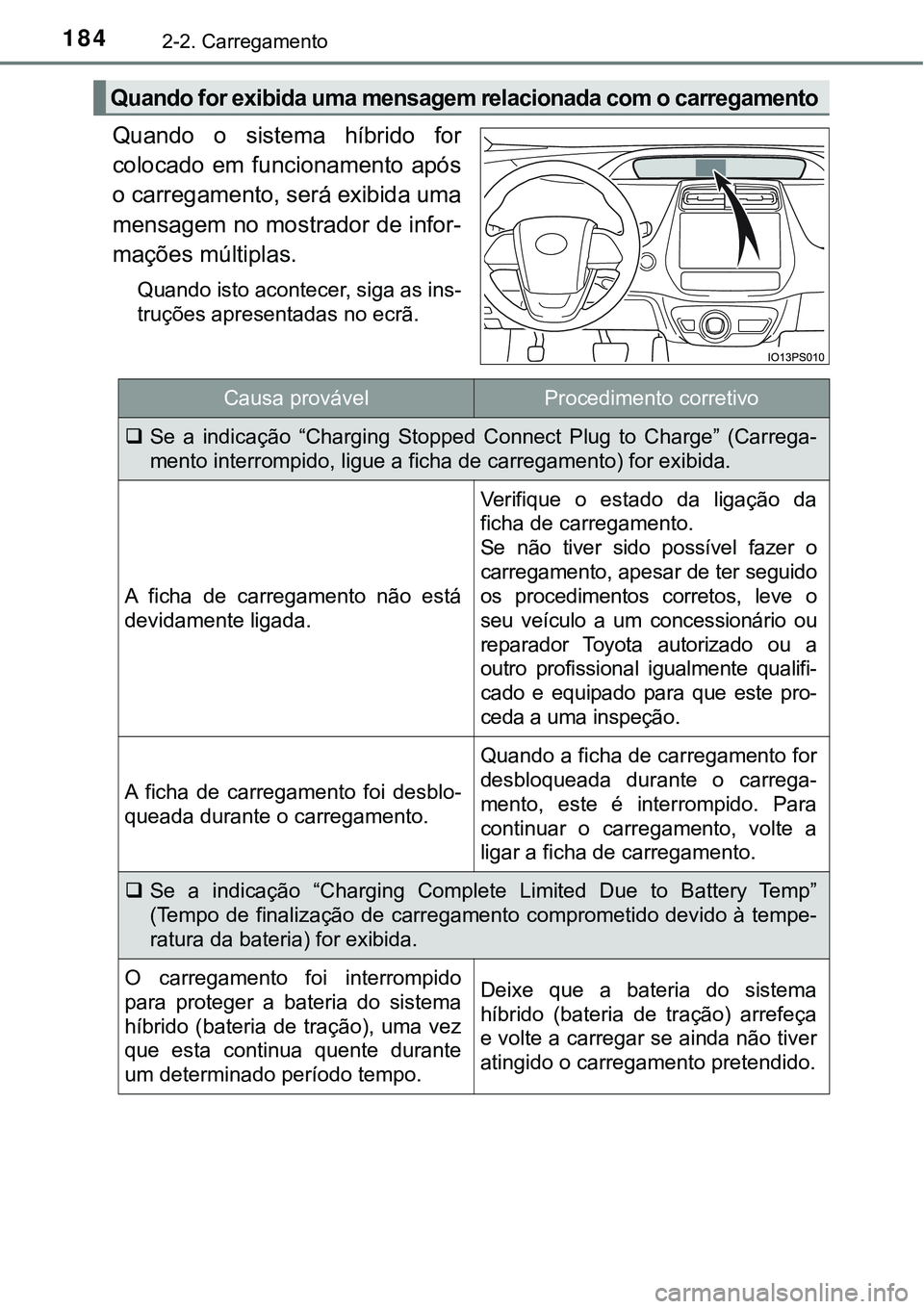

1842-2. Carregamento
Quando o sistema híbrido for
colocado em funcionamento após
o carregamento, será exibida uma
mensagem no mostrador de infor-
mações múltiplas.
Quando isto acontecer, siga as ins-
truções apresentadas no ecrã.
Quando for exibida uma mensagem relacionada com o carregamento
Causa provávelProcedimento corretivo
Se a indicação “Charging Stopped Connect Plug to Charge” (Carrega-
mento interrompido, ligue a ficha de carregamento) for exibida.
A ficha de carregamento não está
devidamente ligada.
Verifique o estado da ligação da
ficha de carregamento.
Se não tiver sido possível fazer o
carregamento, apesar de ter seguido
os procedimentos corretos, leve o
seu veículo a um concessionário ou
reparador Toyota autorizado ou a
outro profissional igualmente qualifi-
cado e equipado para que este pro-
ceda a uma inspeção.
A ficha de carregamento foi desblo-
queada durante o carregamento.
Quando a ficha de carregamento for
desbloqueada durante o carrega-
mento, este é interrompido. Para
continuar o carregamento, volte a
ligar a ficha de carregamento.
Se a indicação “Charging Complete Limited Due to Battery Temp”
(Tempo de finalização de carregamento comprometido devido à tempe-
ratura da bateria) for exibida.
O carregamento foi interrompido
para proteger a bateria do sistema
híbrido (bateria de tração), uma vez
que esta continua quente durante
um determinado período tempo.Deixe que a bateria do sistema
híbrido (bateria de tração) arrefeça
e volte a carregar se ainda não tiver
atingido o carregamento pretendido.

1852-2. Carregamento
2
Sistema híbrido plug-in

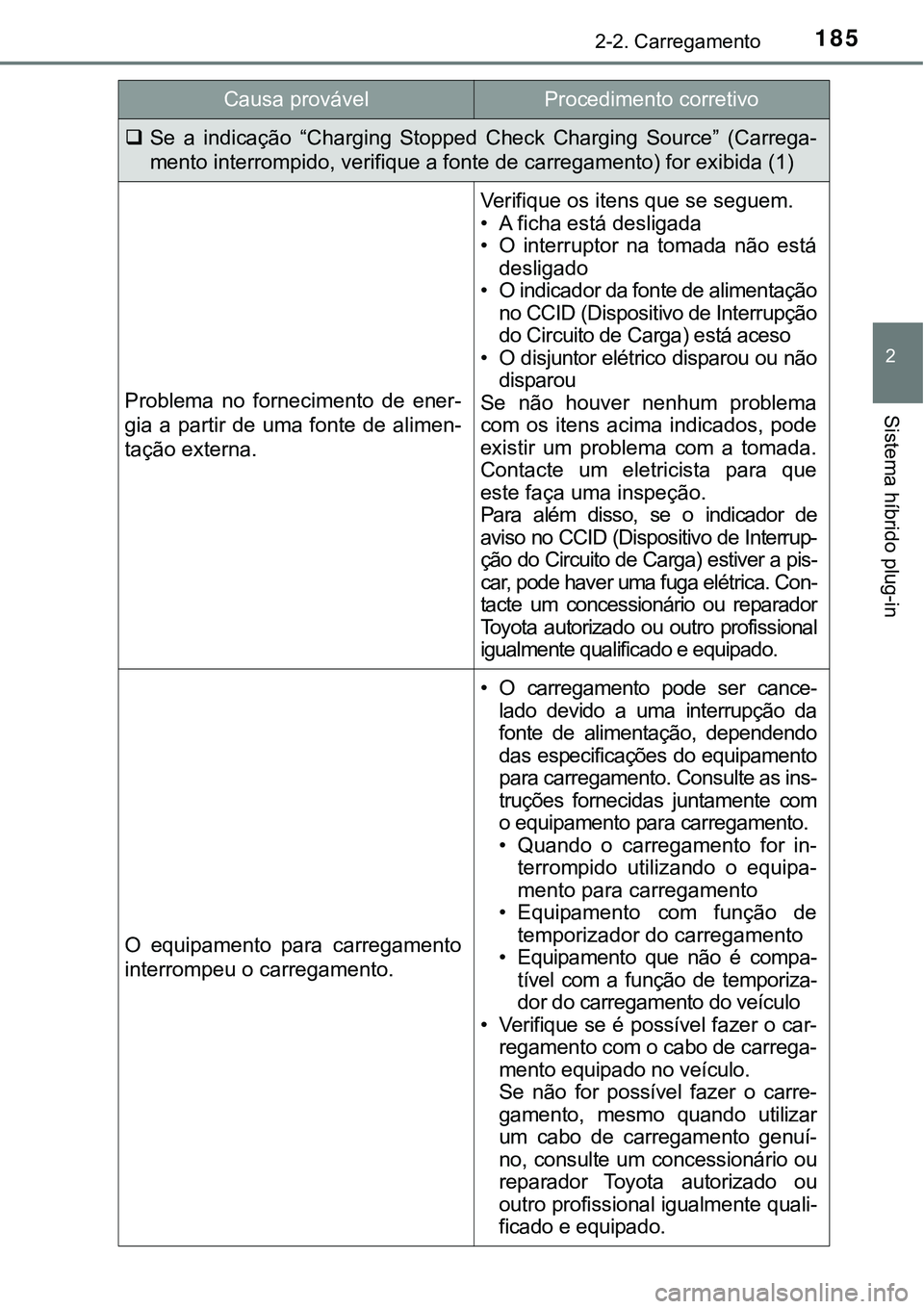

Se a indicação “Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (1)
Problema no fornecimento de ener-
gia a partir de uma fonte de alimen-
tação externa.
Verifique os itens que se seguem.
• A ficha está desligada
• O interruptor na tomada não está
desligado
• O indicador da fonte de alimentação
no CCID (Dispositivo de Interrupção
do Circuito de Carga) está aceso
• O disjuntor elétrico disparou ou não
disparou
Se não houver nenhum problema
com os itens acima indicados, pode
existir um problema com a tomada.
Contacte um eletricista para que
este faça uma inspeção.
Para além disso, se o indicador de
aviso no CCID (Dispositivo de Interrup-
ção do Circuito de Carga) estiver a pis-
car, pode haver uma fuga elétrica. Con-
tacte um concessionário ou reparador
Toyota autorizado ou outro profissional
igualmente qualificado e equipado.
O equipamento para carregamento
interrompeu o carregamento.
• O carregamento pode ser cance-
lado devido a uma interrupção da
fonte de alimentação, dependendo
das especificações do equipamento
para carregamento. Consulte as ins-
truções fornecidas juntamente com
o equipamento para carregamento.
• Quando o carregamento for in-
terrompido utilizando o equipa-
mento para carregamento
• Equipamento com função de
temporizador do carregamento
• Equipamento que não é compa-
tível com a função de temporiza-
dor do carregamento do veículo
• Verifique se é possível fazer o car-
regamento com o cabo de carrega-
mento equipado no veículo.
Se não for possível fazer o carre-
gamento, mesmo quando utilizar
um cabo de carregamento genuí-
no, consulte um concessionário ou
reparador Toyota autorizado ou
outro profissional igualmente quali-
ficado e equipado.
Causa provávelProcedimento corretivo

1862-2. Carregamento

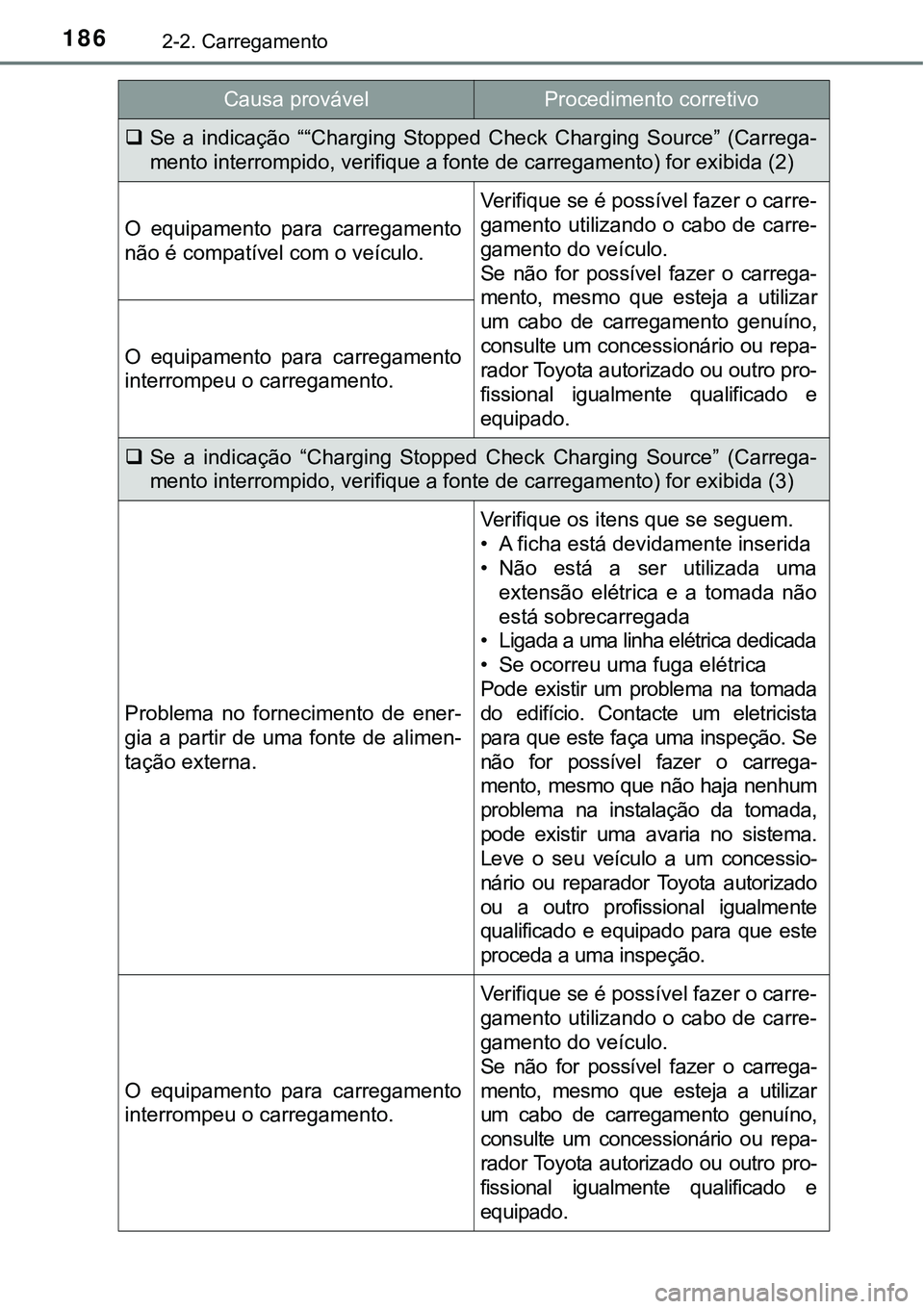

Se a indicação ““Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (2)
O equipamento para carregamento
não é compatível com o veículo.
Verifique se é possível fazer o carre-
gamento utilizando o cabo de carre-
gamento do veículo.
Se não for possível fazer o carrega-
mento, mesmo que esteja a utilizar
um cabo de carregamento genuíno,
consulte um concessionário ou repa-
rador Toyota autorizado ou outro pro-
fissional igualmente qualificado e
equipado.
O equipamento para carregamento
interrompeu o carregamento.
Se a indicação “Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (3)
Problema no fornecimento de ener-
gia a partir de uma fonte de alimen-
tação externa.
Verifique os itens que se seguem.
• A ficha está devidamente inserida
• Não está a ser utilizada uma
extensão elétrica e a tomada não
está sobrecarregada
• Ligada a uma linha elétrica dedicada
• Se ocorreu uma fuga elétrica
Pode existir um problema na tomada
do edifício. Contacte um eletricista
para que este faça uma inspeção. Se
não for possível fazer o carrega-
mento, mesmo que não haja nenhum
problema na instalação da tomada,
pode existir uma avaria no sistema.
Leve o seu veículo a um concessio-
nário ou reparador Toyota autorizado
ou a outro profissional igualmente
qualificado e equipado para que este
proceda a uma inspeção.
O equipamento para carregamento
interrompeu o carregamento.
Verifique se é possível fazer o carre-
gamento utilizando o cabo de carre-
gamento do veículo.
Se não for possível fazer o carrega-
mento, mesmo que esteja a utilizar
um cabo de carregamento genuíno,
consulte um concessionário ou repa-
rador Toyota autorizado ou outro pro-
fissional igualmente qualificado e
equipado.
Causa provávelProcedimento corretivo

1872-2. Carregamento
2
Sistema híbrido plug-in

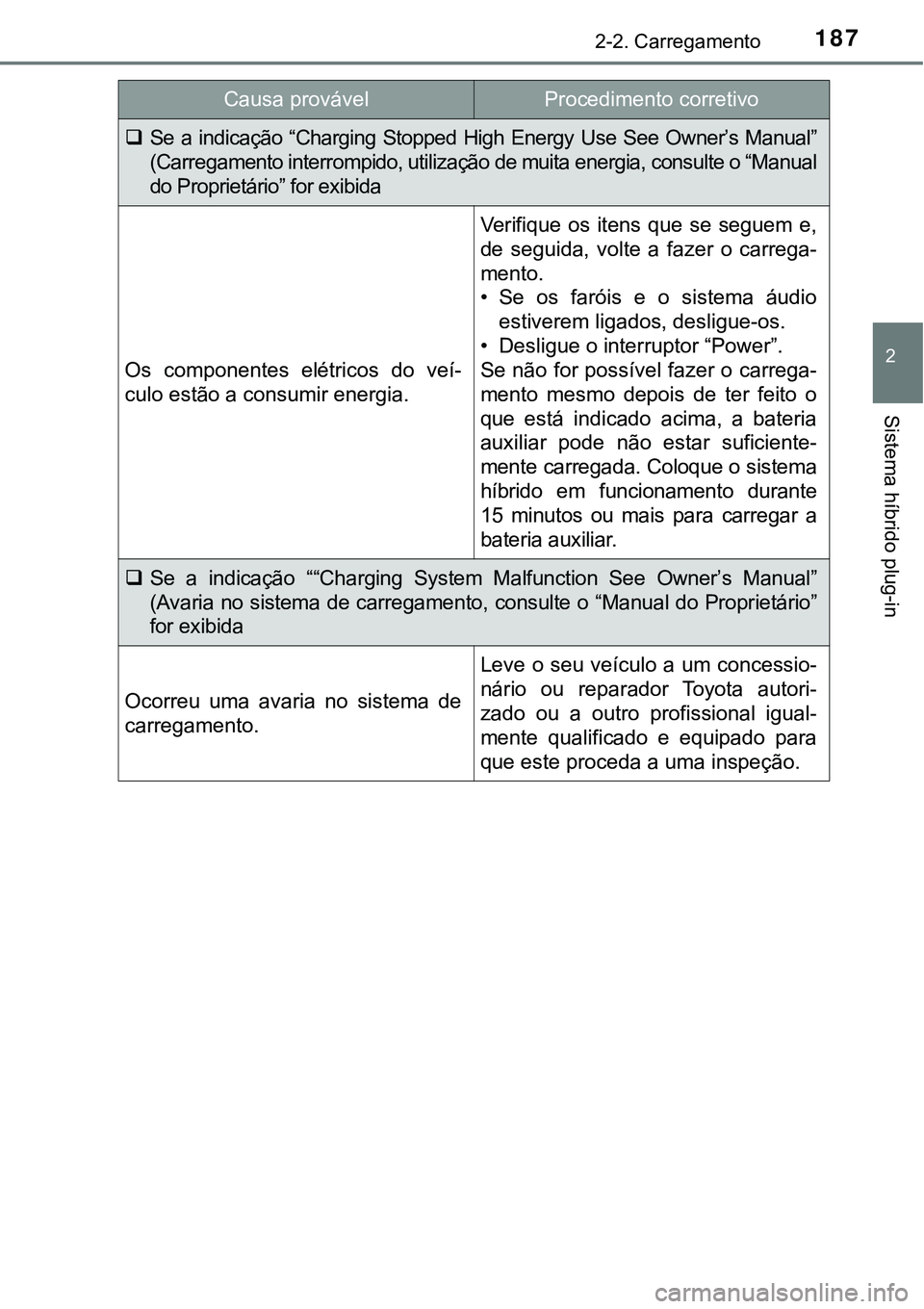

Se a indicação “Charging Stopped High Energy Use See Owner’s Manual”
(Carregamento interrompido, utilização de muita energia, consulte o “Manual
do Proprietário” for exibida
Os componentes elétricos do veí-
culo estão a consumir energia.
Verifique os itens que se seguem e,
de seguida, volte a fazer o carrega-
mento.
• Se os faróis e o sistema áudio
estiverem ligados, desligue-os.
• Desligue o interruptor “Power”.
Se não for possível fazer o carrega-
mento mesmo depois de ter feito o
que está indicado acima, a bateria
auxiliar pode não estar suficiente-
mente carregada. Coloque o sistema
híbrido em funcionamento durante
15 minutos ou mais para carregar a
bateria auxiliar.
Se a indicação ““Charging System Malfunction See Owner’s Manual”
(Avaria no sistema de carregamento, consulte o “Manual do Proprietário”
for exibida
Ocorreu uma avaria no sistema de
carregamento.
Leve o seu veículo a um concessio-
nário ou reparador Toyota autori-
zado ou a outro profissional igual-
mente qualificado e equipado para
que este proceda a uma inspeção.
Causa provávelProcedimento corretivo
