Page 251 of 744

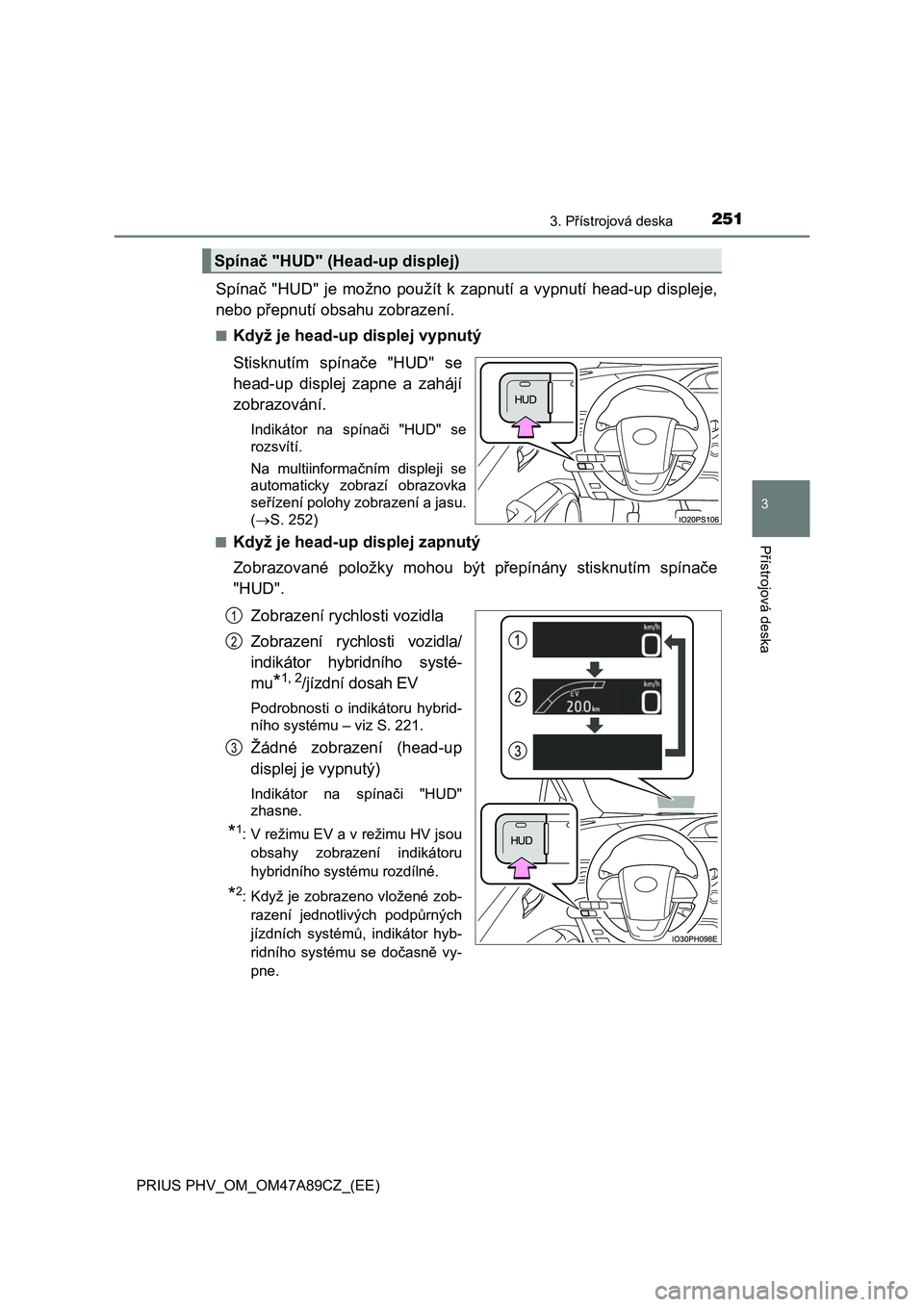

2513. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
Spínač "HUD" je možno použít k zapnutí a vypnutí head-up displeje,
nebo přepnutí obsahu zobrazení.
■Když je head-up displej vypnutý
Stisknutím spínače "HUD" se
head-up displej zapne a zahájí
zobrazování.
Indikátor na spínači "HUD" se
rozsvítí.
Na multiinformačním displeji se
automaticky zobrazí obrazovka
seřízení polohy zobrazení a jasu.
( S. 252)
■Když je head-up displej zapnutý
Zobrazované položky mohou být přepínány stisknutím spínače
"HUD".
Zobrazení rychlosti vozidla
Zobrazení rychlosti vozidla/
indikátor hybridního systé-
mu*1, 2/jízdní dosah EV
Podrobnosti o indikátoru hybrid-
ního systému – viz S. 221.
Žádné zobrazení (head-up
displej je vypnutý)
Indikátor na spínači "HUD"
zhasne.
*1: V režimu EV a v režimu HV jsou
obsahy zobrazení indikátoru
hybridního systému rozdílné.
*2: Když je zobrazeno vložené zob-
razení jednotlivých podpůrných
jízdních systémů, indikátor hyb-
ridního systému se dočasně vy-
pne.
Spínač "HUD" (Head-up displej)
1
2
3
Page 252 of 744

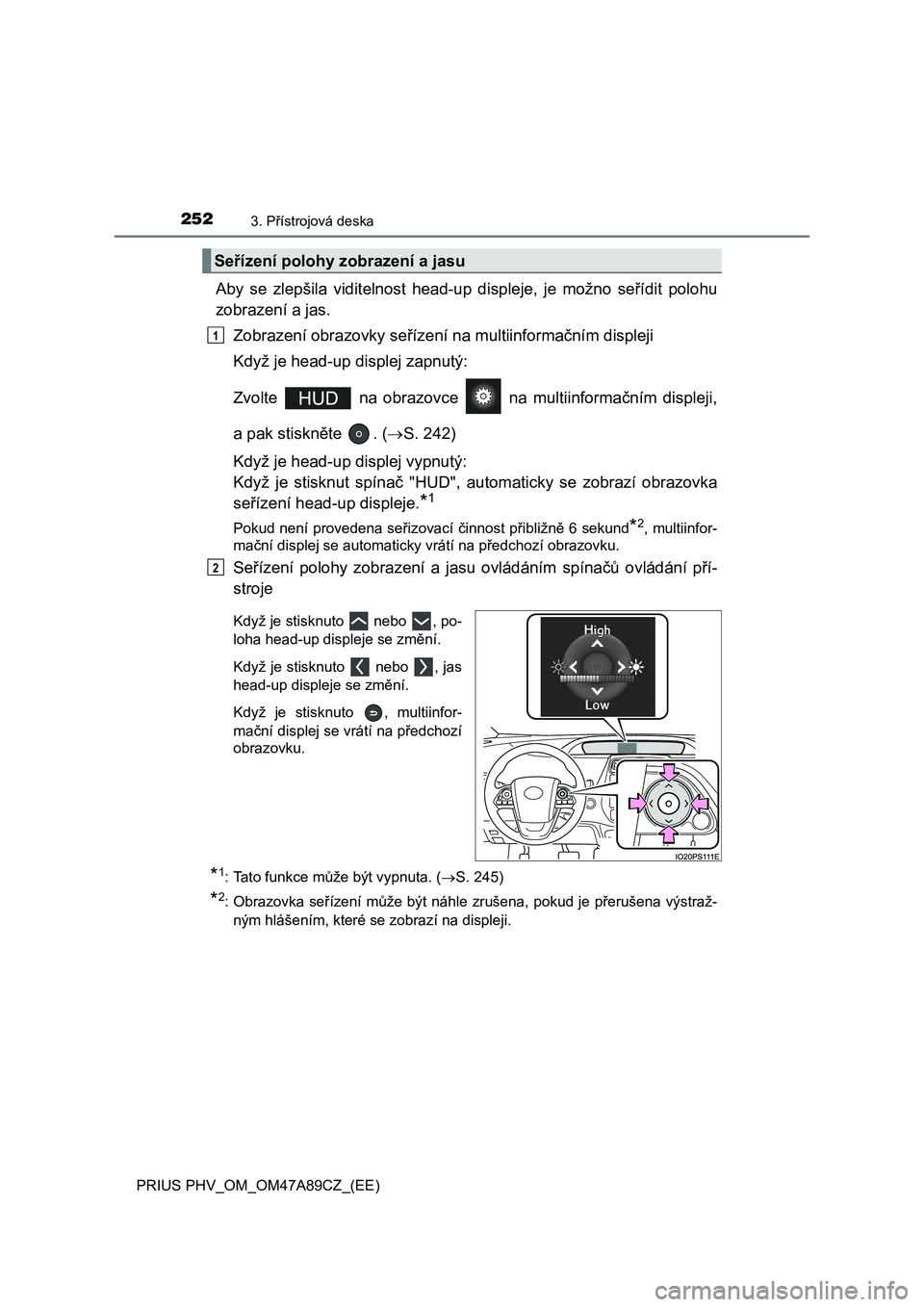

2523. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
Aby se zlepšila viditelnost head-up displeje, je možno seřídit polohu
zobrazení a jas.
Zobrazení obrazovky seřízení na multiinformačním displeji
Když je head-up displej zapnutý:
Zvolte na obrazovce na multiinformačním displeji,
a pak stiskněte . (S. 242)
Když je head-up displej vypnutý:
Když je stisknut spínač "HUD", automaticky se zobrazí obrazovka
seřízení head-up displeje.
*1
Pokud není provedena seřizovací činnost přibližně 6 sekund*2, multiinfor-
<0050004400fe0051007400030047004c00560053004f0048004d00030056004800030044005800570052005000440057004c0046004e005c00030059005500690057007400030051004400030053011c004800470046004b0052005d007400030052004500
550044005d00520059004e00580011[
Seřízení polohy zobrazení a jasu ovládáním spínačů ovládání pří-
stroje
Když je stisknuto nebo , po-
loha head-up displeje se změní.
Když je stisknuto nebo , jas
head-up displeje se změní.
Když je stisknuto , multiinfor-
mační displej se vrátí na předchozí
obrazovku.
*1: Tato funkce může být vypnuta. (S. 245)
*2: Obrazovka seřízení může být náhle zrušena, pokud je přerušena výstraž-
ným hlášením, které se zobrazí na displeji.
Seřízení polohy zobrazení a jasu
1
2
Page 253 of 744

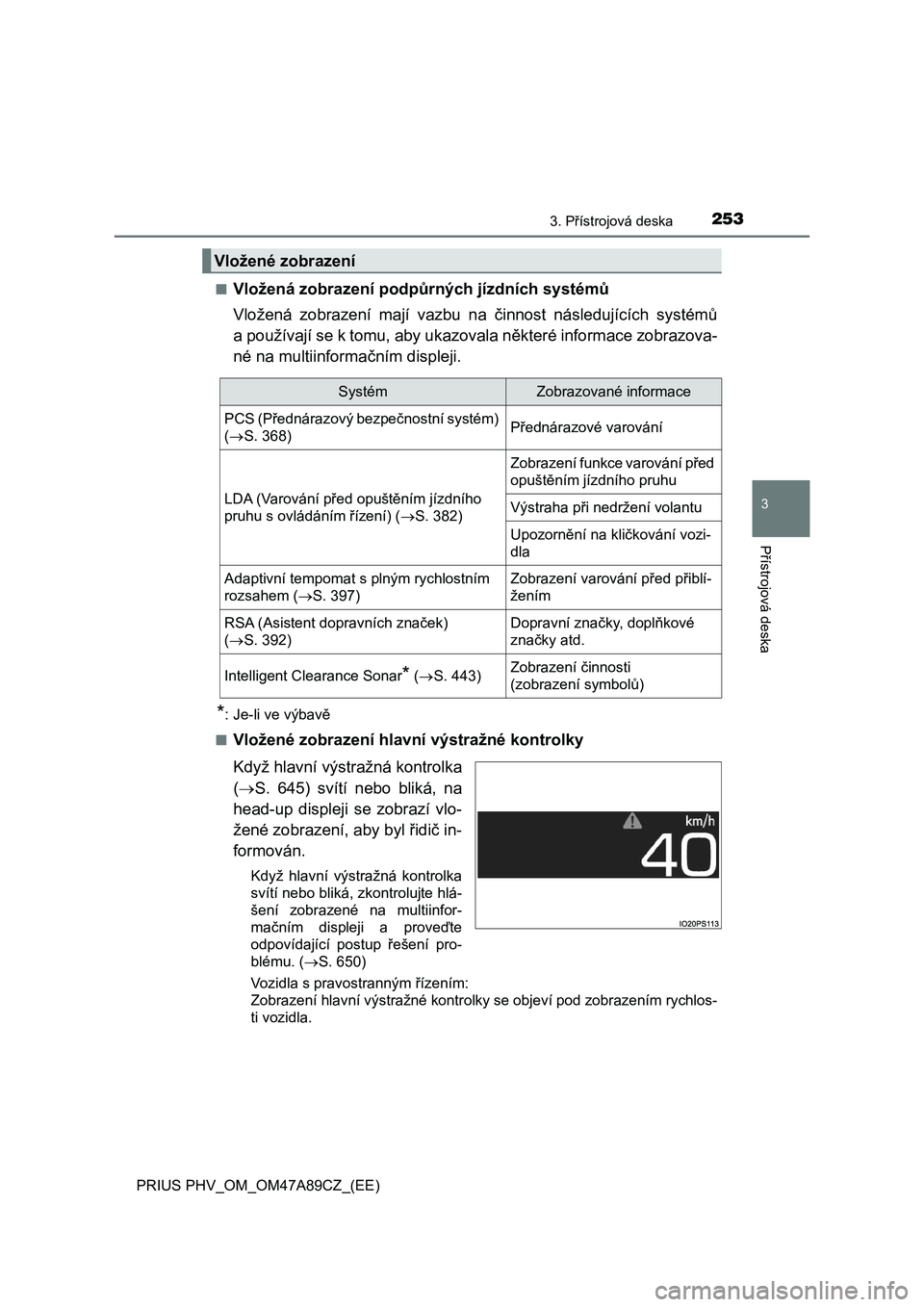

2533. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)■
Vložená zobrazení podpůrných jízdních systémů
Vložená zobrazení mají vazbu na činnost následujících systémů
a používají se k tomu, aby ukazovala některé informace zobrazova-
né na multiinformačním displeji.
*: Je-li ve výbavě
■
Vložené zobrazení hlavní výstražné kontrolky
Když hlavní výstražná kontrolka
(S. 645) svítí nebo bliká, na
head-up displeji se zobrazí vlo-
žené zobrazení, aby byl řidič in-
formován.
Když hlavní výstražná kontrolka
svítí nebo bliká, zkontrolujte hlá-
šení zobrazené na multiinfor-
mačním displeji a proveďte
odpovídající postup řešení pro-
blému. (S. 650)
Vozidla s pravostranným řízením:
Zobrazení hlavní výstražné kontrolky se objeví pod zobrazením rychlos-
ti vozidla.
Vložené zobrazení
SystémZobrazované informace
PCS (Přednárazový bezpečnostní systém)
(S. 368)Přednárazové varování
LDA (Varování před opuštěním jízdního
pruhu s ovládáním řízení) (S. 382)
Zobrazení funkce varování před
opuštěním jízdního pruhu
Výstraha při nedržení volantu
Upozornění na kličkování vozi-
dla
Adaptivní tempomat s plným rychlostním
rozsahem (S. 397)Zobrazení varování před přiblí-
žením
RSA (Asistent dopravních značek)
(S. 392)Dopravní značky, doplňkové
značky atd.
Intelligent Clearance Sonar* (S. 443)Zobrazení činnosti
(zobrazení symbolů)
Page 254 of 744

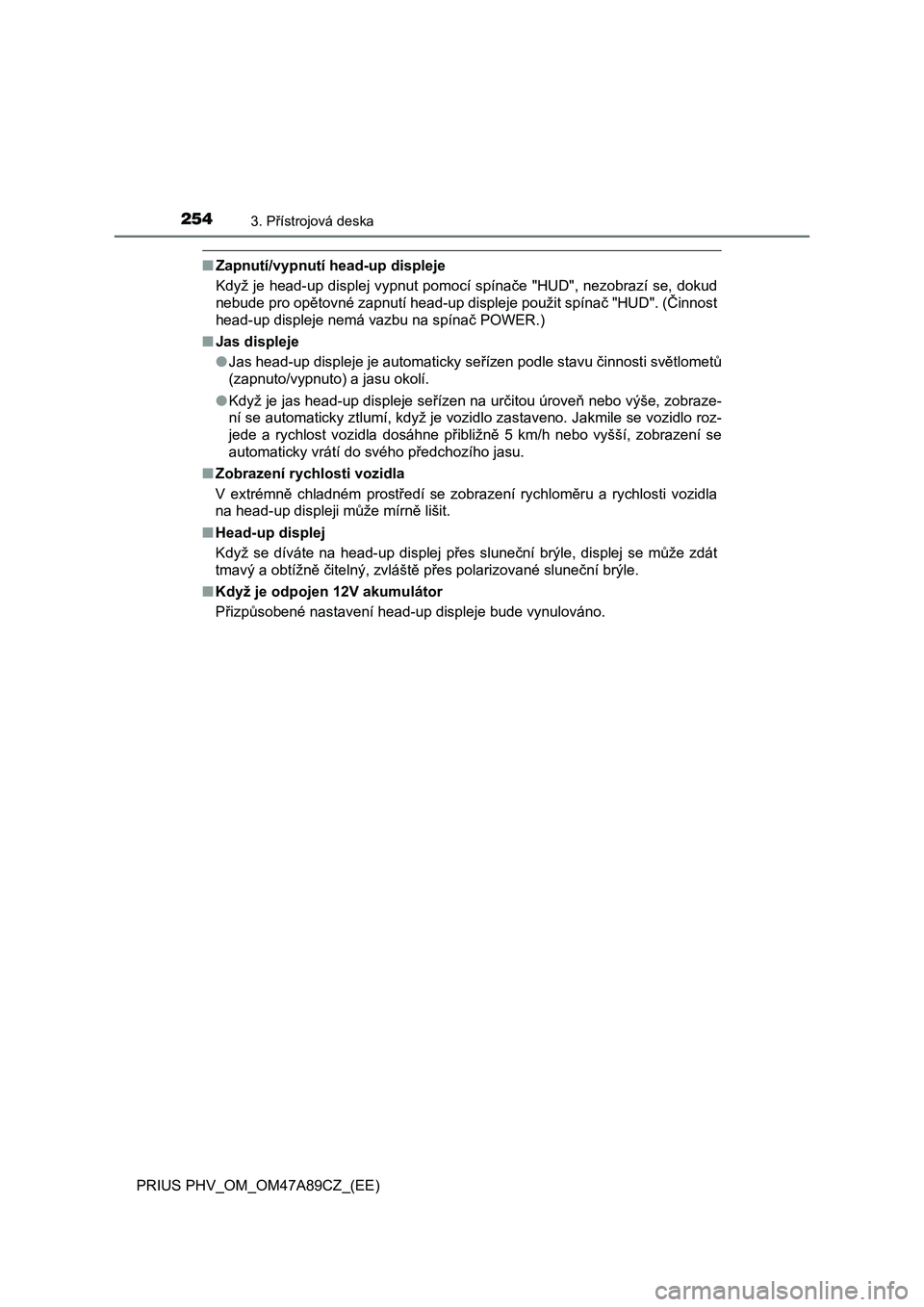

2543. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
■Zapnutí/vypnutí head-up displeje
Když je head-up displej vypnut pomocí spínače "HUD", nezobrazí se, dokud
nebude pro opětovné zapnutí head-up displeje použit spínač "HUD". (Činnost
head-up displeje nemá vazbu na spínač POWER.)
■Jas displeje
●Jas head-up displeje je automaticky seřízen podle stavu činnosti světlometů
(zapnuto/vypnuto) a jasu okolí.
●Když je jas head-up displeje seřízen na určitou úroveň nebo výše, zobraze-
ní se automaticky ztlumí, když je vozidlo zastaveno. Jakmile se vozidlo roz-
jede a rychlost vozidla dosáhne přibližně 5 km/h nebo vyšší, zobrazení se
automaticky vrátí do svého předchozího jasu.
■Zobrazení rychlosti vozidla
V extrémně chladném prostředí se zobrazení rychloměru a rychlosti vozidla
na head-up displeji může mírně lišit.
■Head-up displej
Když se díváte na head-up displej přes sluneční brýle, displej se může zdát
<005700500044005900ea000300440003005200450057007400e50051010c000300fe004c00570048004f005100ea000f0003005d0059004f006900e30057010c00030053011c00480056000300530052004f00440055004c005d0052005900440051007000
030056004f00580051004800fe0051007400030045005500ea[le.
■Když je odpojen 12V akumulátor
Přizpůsobené nastavení head-up displeje bude vynulováno.

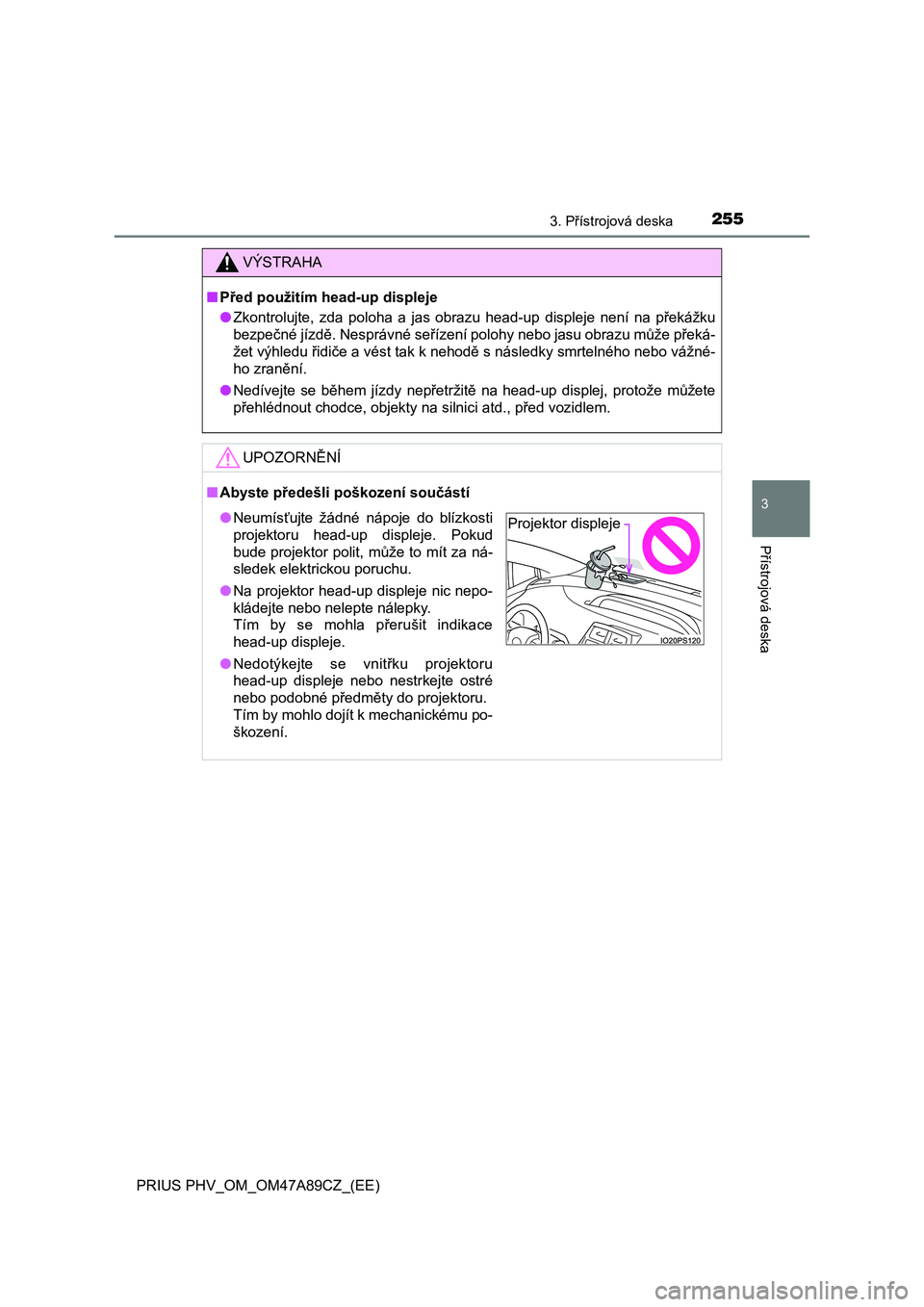

Page 255 of 744

2553. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
VÝSTRAHA
■Před použitím head-up displeje
●Zkontrolujte, zda poloha a jas obrazu head-up displeje není na překážku
bezpečné jízdě. Nesprávné seřízení polohy nebo jasu obrazu může překá-
žet výhledu řidiče a vést tak k nehodě s následky smrtelného nebo vážné-
ho zranění.
●Nedívejte se během jízdy nepřetržitě na head-up displej, protože můžete
přehlédnout chodce, objekty na silnici atd., před vozidlem.
UPOZORNĚNÍ
■Abyste předešli poškození součástí
●Neumísťujte žádné nápoje do blízkosti
projektoru head-up displeje. Pokud
bude projektor polit, může to mít za ná-
sledek elektrickou poruchu.
●Na projektor head-up displeje nic nepo-
kládejte nebo nelepte nálepky.
Tím by se mohla přerušit indikace
head-up displeje.
●Nedotýkejte se vnitřku projektoru
head-up displeje nebo nestrkejte ostré
nebo podobné předměty do projektoru.
Tím by mohlo dojít k mechanickému po-
škození.Projektor displeje
Page 256 of 744

2563. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
Obrazovka monitoru energie/spotřeby
◆Multiinformační displej
S. 215
◆Obrazovka audiosystému
Zobrazte monitor energie, obrazovku informací o jízdě nebo obra-
zovku minulého záznamu.
Stiskněte tlačítko .
Zvolte "Energy monitor" (Monitor energie), "Trip information" (In-
formace o jízdě) nebo "Past record" (Minulý záznam).
Stav vašeho vozidla můžete sledovat na multiinformačním dis-
pleji a na obrazovce audiosystému.
1
2
Page 257 of 744

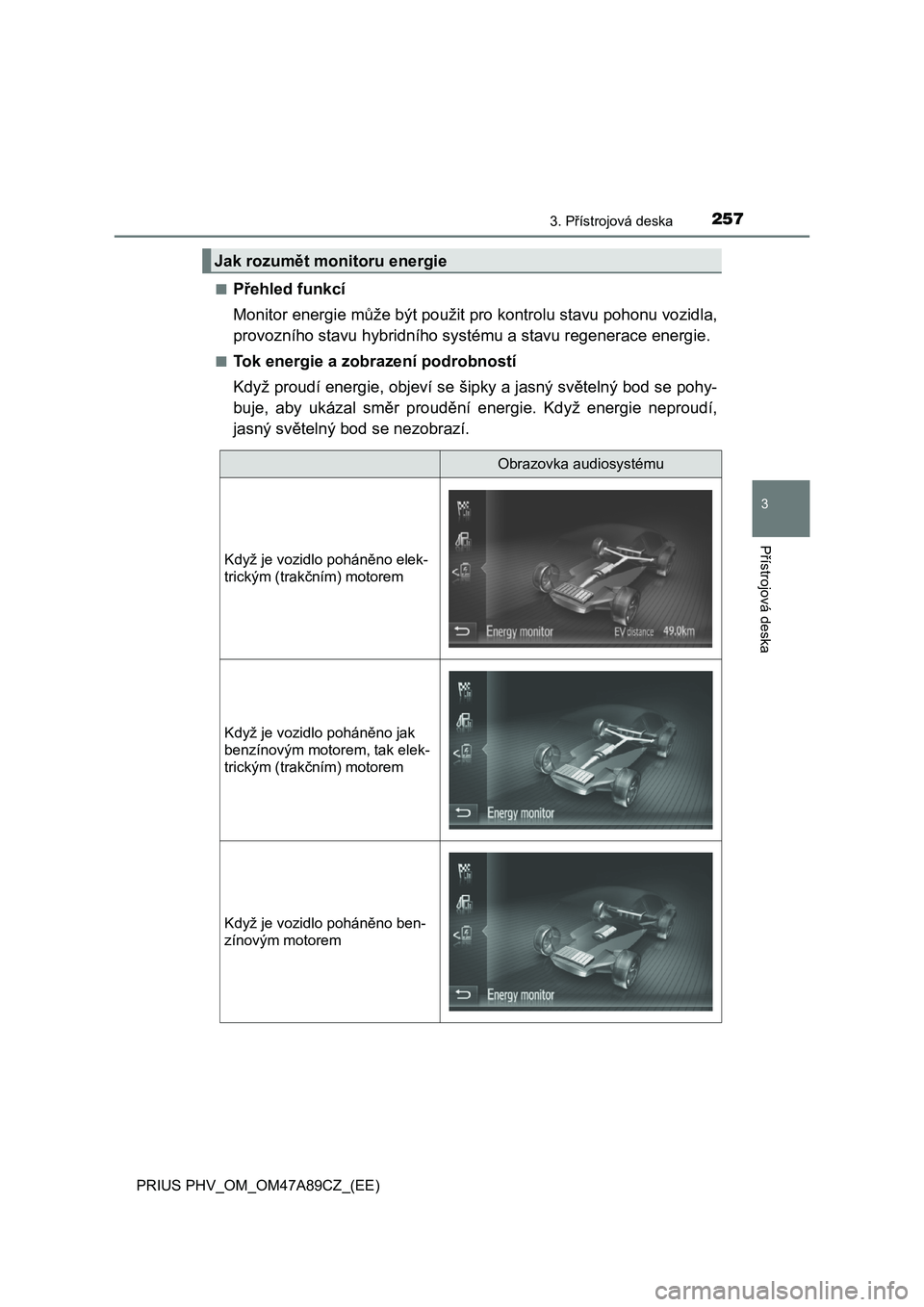

2573. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
■Přehled funkcí
Monitor energie může být použit pro kontrolu stavu pohonu vozidla,
provozního stavu hybridního syst ému a stavu regenerace energie.
■Tok energie a zobrazení podrobností
Když proudí energie, objeví se š ipky a jasný světelný bod se pohy-
buje, aby ukázal směr proudění energie. Když energie neproudí,
jasný světelný bod se nezobrazí.
Jak rozumět monitoru energie
Obrazovka audiosystému
Když je vozidlo poháněno elek-
trickým (trakčním) motorem
Když je vozidlo poháněno jak
benzínovým motorem, tak elek-
trickým (trakčním) motorem
Když je vozidlo poháněno ben-
zínovým motorem
Page 258 of 744

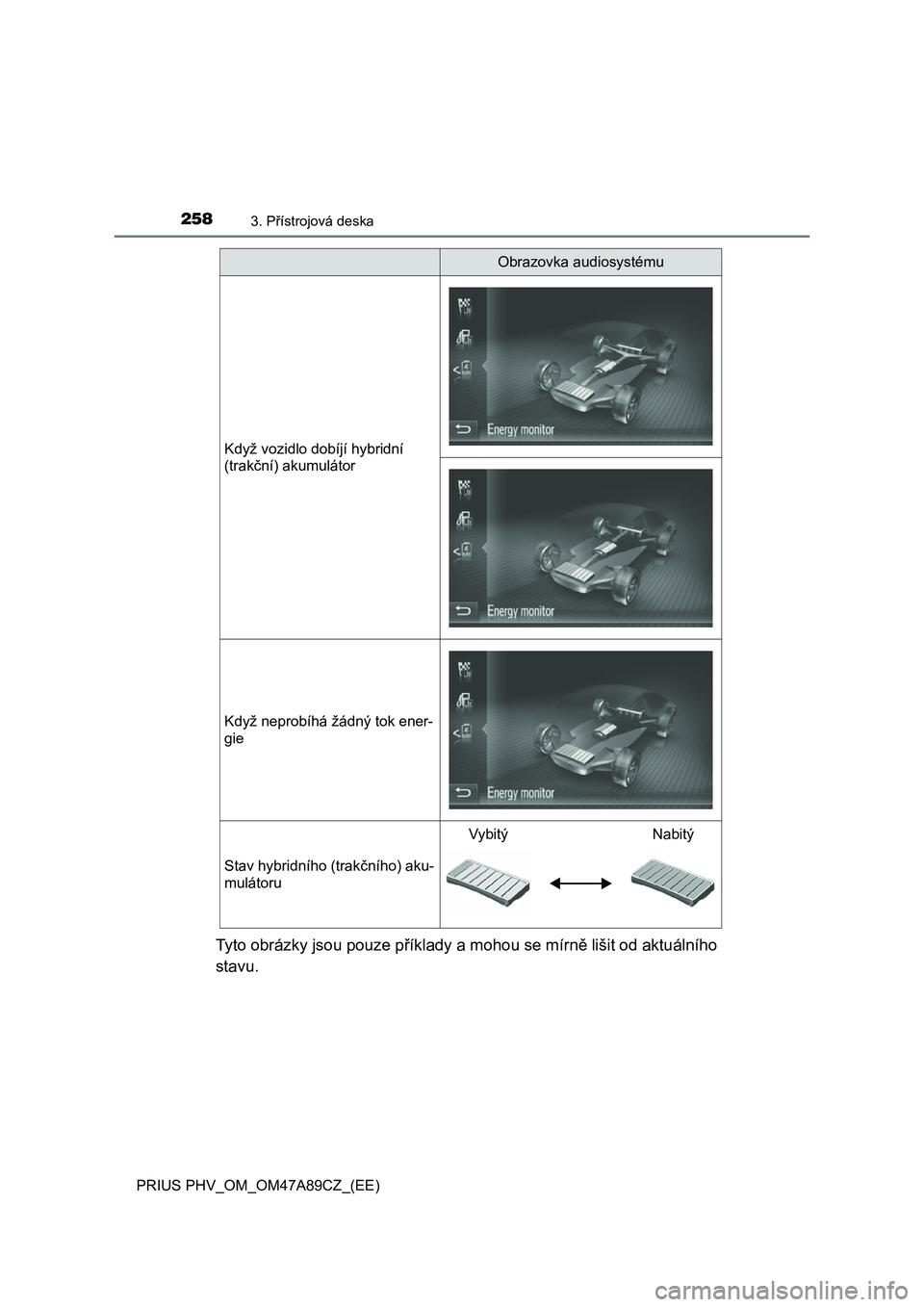

2583. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
Tyto obrázky jsou pouze příklady a mohou se mírně lišit od aktuálního
stavu.
Když vozidlo dobíjí hybridní
(trakční) akumulátor
Když neprobíhá žádný tok ener-
gie
Stav hybridního (trakčního) aku-
mulátoru
VybitýNabitý
Obrazovka audiosystému
Page 259 of 744

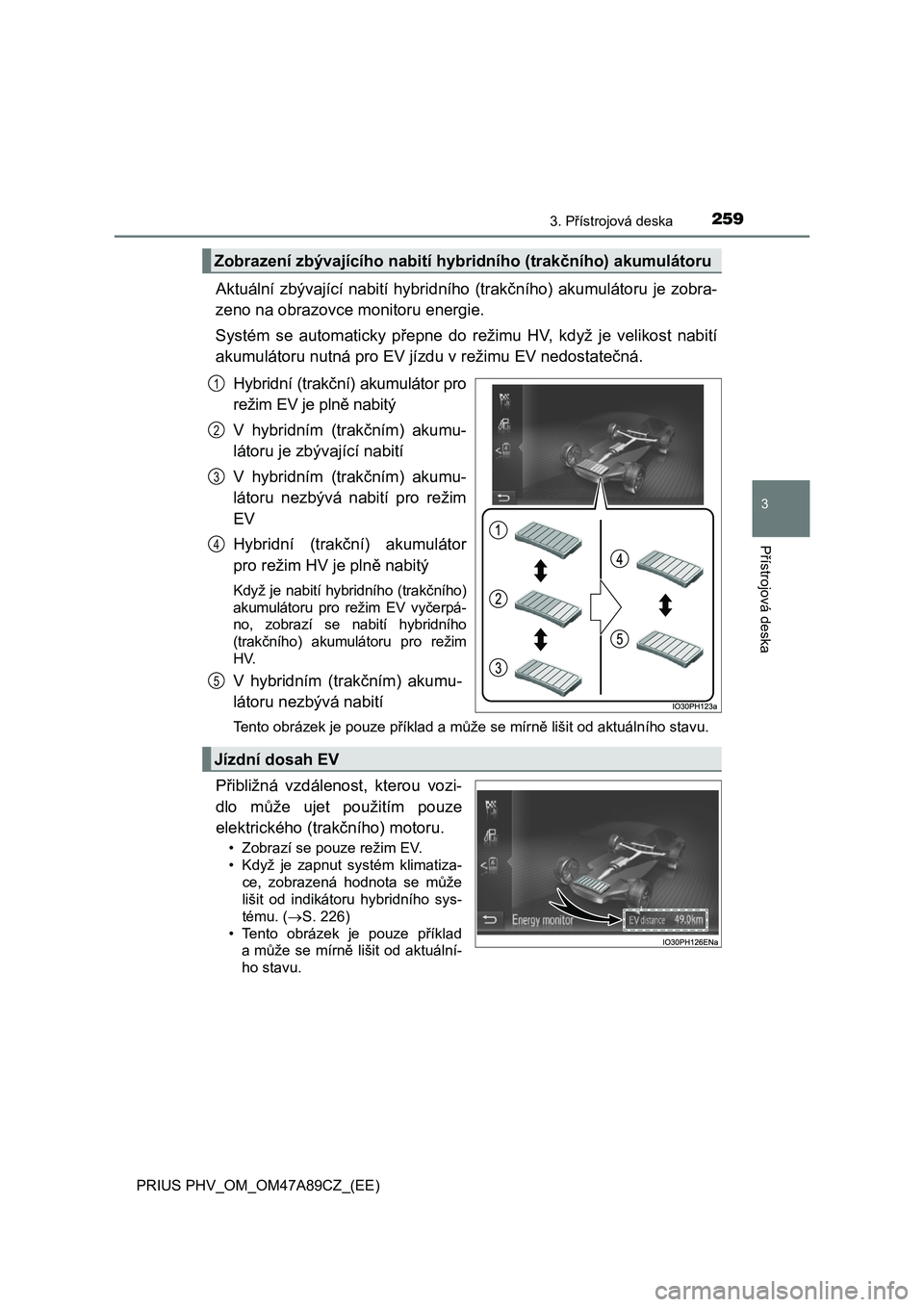

2593. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
Aktuální zbývající nabití hybridního (trakčního) akumulátoru je zobra-
zeno na obrazovce monitoru energie.
Systém se automaticky přepne do režimu HV, když je velikost nab ití
akumulátoru nutná pr o EV jízdu v režimu EV nedostatečná.
Hybridní (trakční) akumulátor pro
režim EV je plně nabitý
V hybridním (trakčním) akumu-
látoru je zbývající nabití
V hybridním (trakčním) akumu-
látoru nezbývá nabití pro režim
EV
Hybridní (trakční) akumulátor
pro režim HV je plně nabitý
Když je nabití hybridního (trakčního)
akumulátoru pro režim EV vyčerpá-
no, zobrazí se nabití hybridního
(trakčního) akumulátoru pro režim
HV.
V hybridním (trakčním) akumu-
látoru nezbývá nabití
Tento obrázek je pouze příklad a může se mírně lišit od aktuáln ího stavu.
Přibližná vzdálenost, kterou vozi-
dlo může ujet použitím pouze
elektrického (trakčního) motoru.
• Zobrazí se pouze režim EV.
• Když je zapnut systém klimatiza-
ce, zobrazená hodnota se může
lišit od indikátoru hybridního sys-
tému. ( S. 226)
• Tento obrázek je pouze příklad
a může se mírně lišit od aktuální-
ho stavu.
Zobrazení zbývajícího nabití hyb ridního (trakčního) akumulátoru
1
2
3
4
5
Jízdní dosah EV
Page 260 of 744

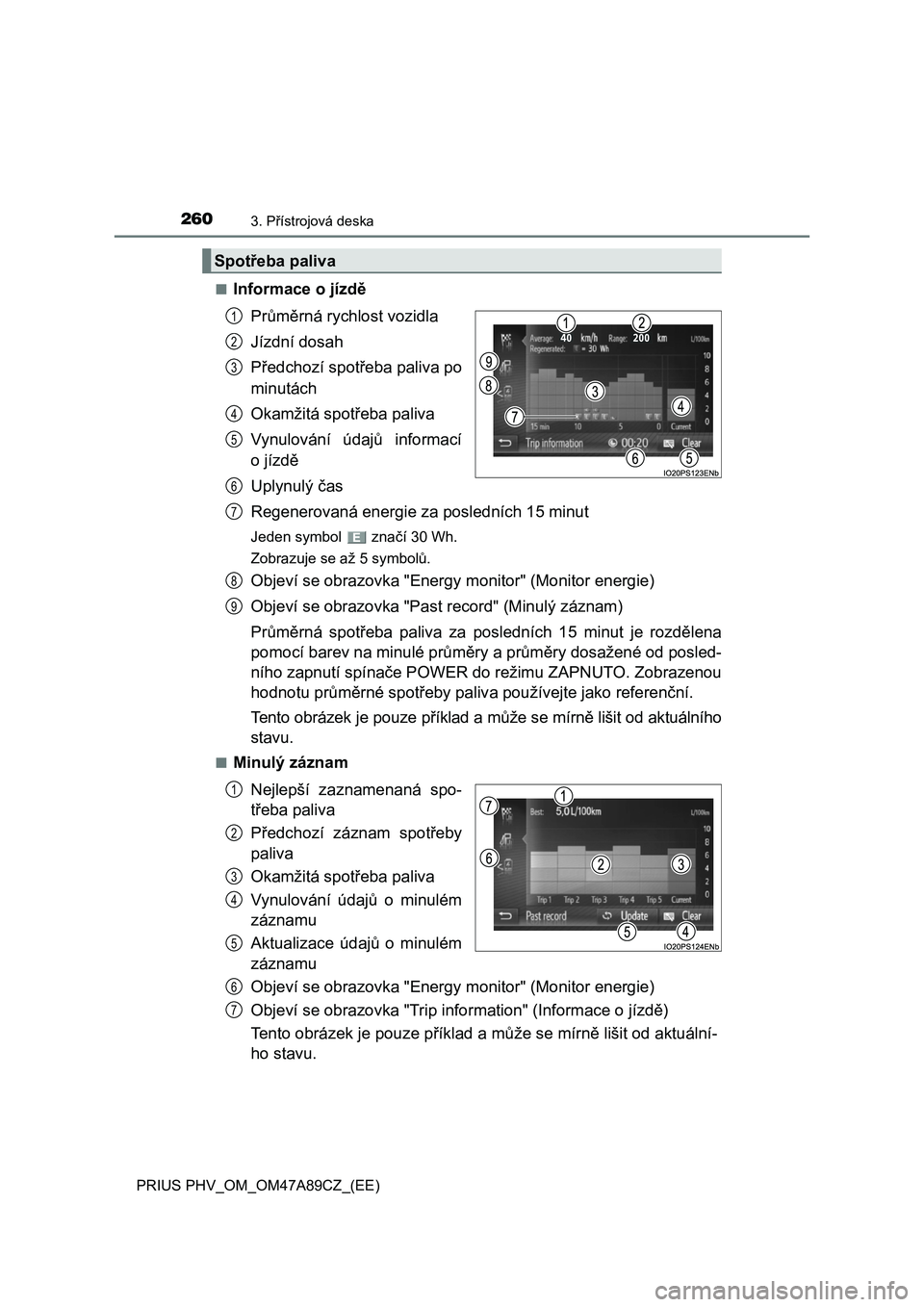

2603. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
■Informace o jízdě
Průměrná rychlost vozidla
Jízdní dosah
Předchozí spotřeba paliva po
minutách
Okamžitá spotřeba paliva
Vynulování údajů informací
ojízdě
Uplynulý čas
Regenerovaná energie za posledních 15 minut
Jeden symbol značí 30 Wh.
Zobrazuje se až 5 symbolů.
Objeví se obrazovka "Energy monitor" (Monitor energie)
Objeví se obrazovka "Pas t record" (Minulý záznam)
Průměrná spotřeba paliva za posledních 15 minut je rozdělena
pomocí barev na minulé průměr y a průměry dosažené od posled-
ního zapnutí spínače POWER d o režimu ZAPNUTO. Zobrazenou
hodnotu průměrné spotřeby paliv a používejte jako referenční.
Tento obrázek je pouze příklad a může se mírně lišit od aktuáln ího
stavu.
■Minulý záznam
Nejlepší zaznamenaná spo-
třeba paliva
Předchozí záznam spotřeby
paliva
Okamžitá spotřeba paliva
Vynulování údajů o minulém
záznamu
Aktualizace údajů o minulém
záznamu
Objeví se obrazovka "Energy monitor" (Monitor energie)
Objeví se obrazovka "Trip infor mation" (Informace o jízdě)
Tento obrázek je pouze příklad a může se mírně lišit od aktuální-
ho stavu.
Spotřeba paliva
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
