6017-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Zatáhněte kryt, abyste odjistili
jazýčky a vyjměte kryt.
Otáčejte částí , abyste zve-
dák uvolnili, a pomalu zvedák
vyjměte.
Buďte opatrní při zacházení se zve-
dákem, protože ten může být v zá-
vislosti na podmínkách horký.
(S. 599)
Pokud část nelze uvolnit, otočte
jí použitím kliky zvedáku.
Vyjmutí zvedáku
1
2A
A

6027-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
Zaklínujte kola.
Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Výměna kola
1
Poloha kolaUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
Zvedací místo
PA

6037-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

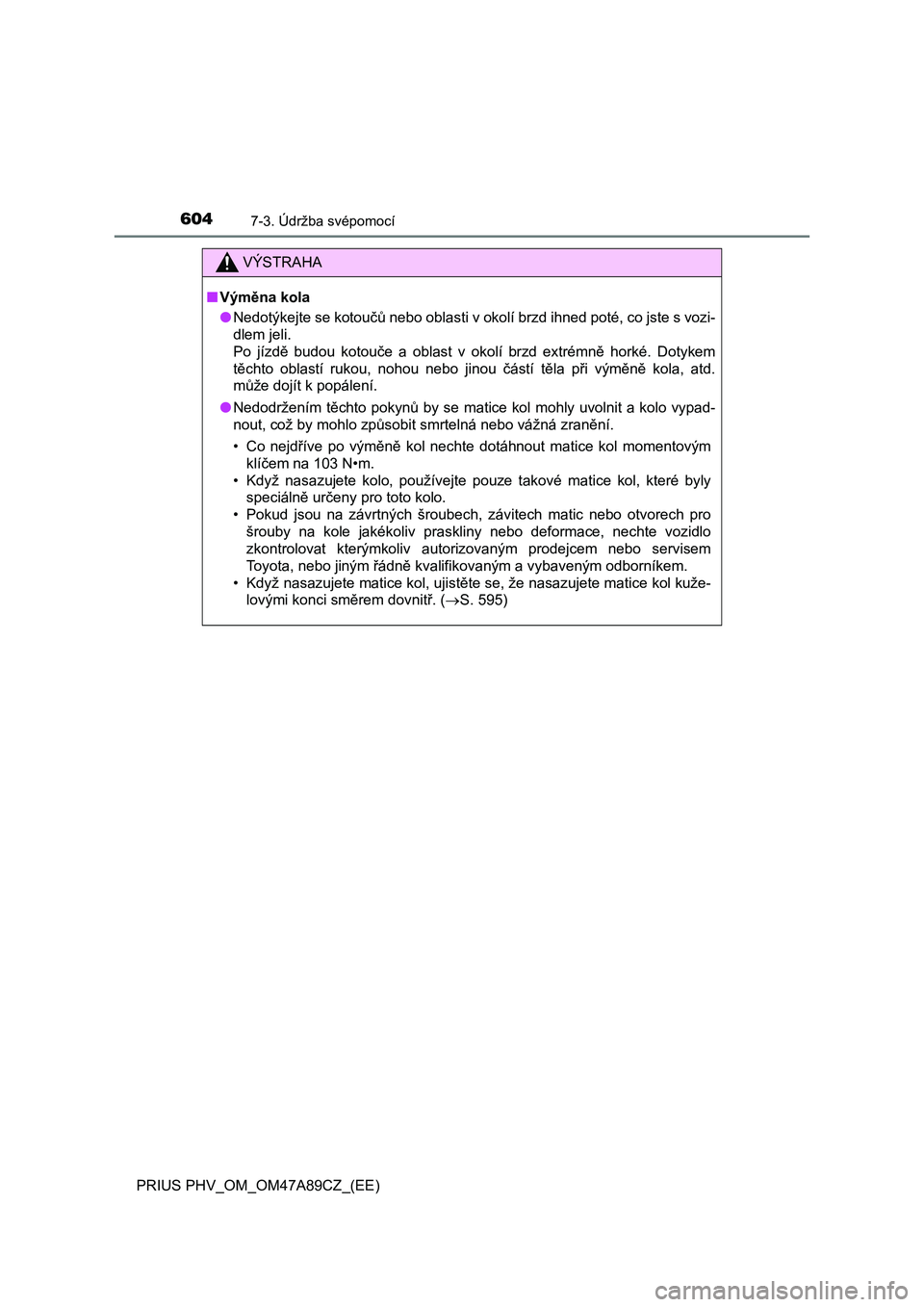

6047-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
VÝSTRAHA
■Výměna kola
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na závrtných šroubech, závitech matic nebo otvorech pro
šrouby na kole jakékoliv praskliny nebo deformace, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (S. 595)

6057-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte
každou matici kola rukou na při-
bližně stejnou hodnotu.
Otáčejte maticemi s límcem, až se
límce dotknou kola.
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Uložte zvedák a veškeré nářadí.
Nasazení kola
1
Límec
Disk kolaO
P
Q
R

6067-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
■Zvedací místo
■Uložení zvedáku Značka označující zvedací místo je vyra-
žena na spodní straně vozidla.
Zasuňte zvedák úplně do úložného místa
a otáčejte částí , abyste zvedák zajistili.
A

6077-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
■Certifikace pro zvedák

6087-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
VÝSTRAHA
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.
UPOZORNĚNÍ
■Když měníte pneumatiky
Když demontujete nebo montujete kola nebo ventilky a vysílače výstražné-
ho systému tlaku pneumatik, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka, protože ventilky a vysílače výstražného systému tlaku pneuma-
tik mohou být při chybném zacházení poškozeny.

6097-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Filtr klimatizace
Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připojen. Nepoužívejte také dálkově
ovládaný systém klimatizace během této činnosti.
Otevřete dveře spolujezdce vpředu.
Ponecháním otevřených dveří můžete předejít neočekávané činnosti dál-
kově ovládaného systému klimatizace. (S. 517)
Otevřete odkládací schránku
a vysuňte tlumič.
Stiskněte odkládací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odkládací schránku,
přičemž ji podpírejte.
Filtr klimatizace se musí pravidelně vyměňovat, aby byla zajiště-
na účinnost klimatizace.
Výměna filtru klimatizace
1
2
3
4

6107-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
Při úplně otevřené odkládací
schránce lehce odkládací
schránku nadzvedněte a zatáh-
něte ji směrem k sedadlu, abys-
te odpojili spodní část odkládací
schránky.
Nepoužívejte nadměrnou sílu, po-
kud se odkládací schránka neodpojí
při lehkém zatažení. Spíše táhněte
směrem k sedadlu při mírném upra-
vování výšky odkládací schránky.
Vyjměte kryt filtru.
Odjistěte kryt filtru.
Posuňte kryt filtru ve směru šipky a pak ho vytáhněte ven ze závěsů.
Vyjměte pouzdro filtru.
5
6
1
2
Vozidla s levostranným řízenímVozidla s pravostranným říze-
ním
7
