TOYOTA PRIUS PLUG-IN HYBRID 2016 Owner's Manual

21Pictorial index
PRIUS PHV_OM_OM47A89E_(EE)

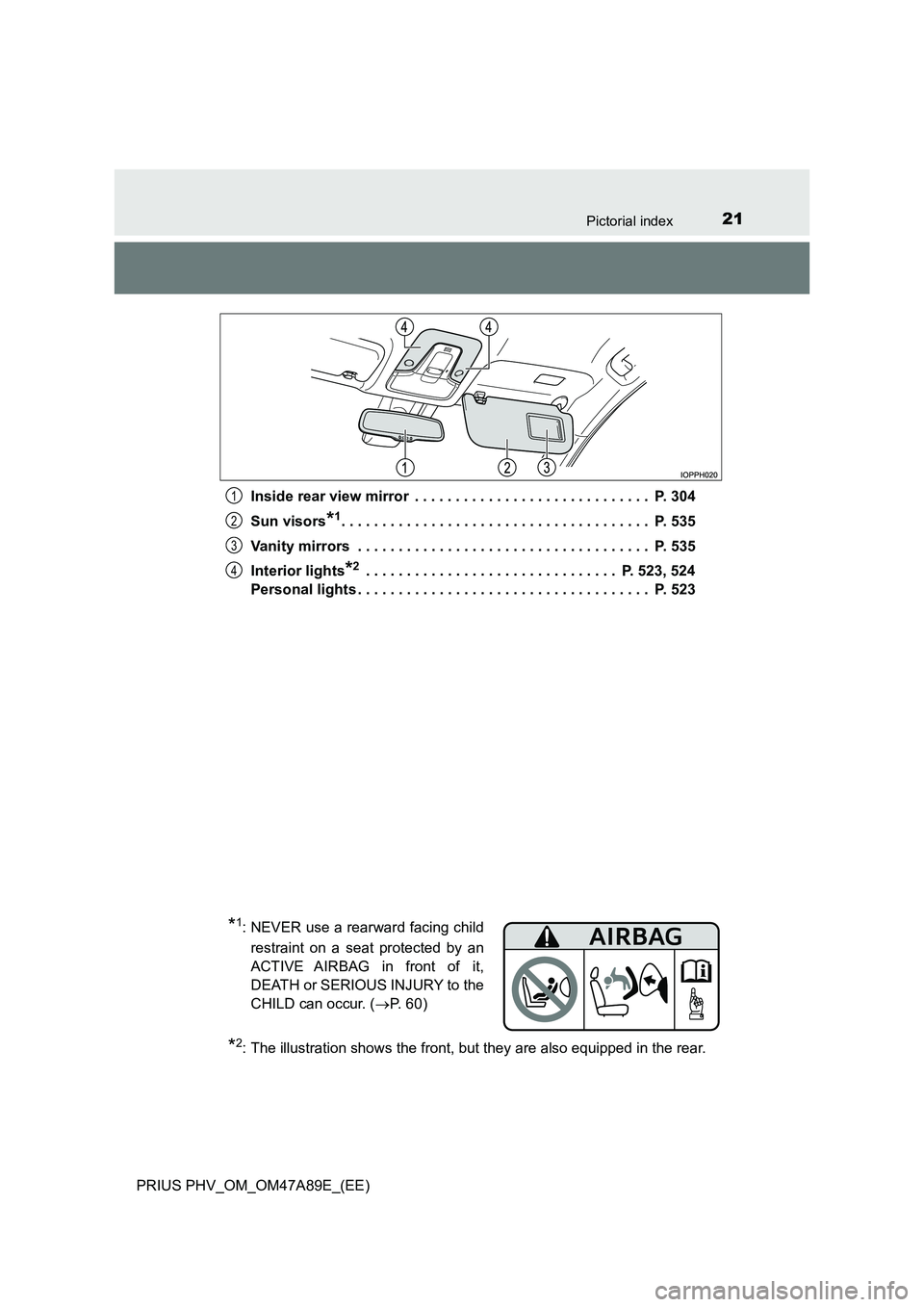

Inside rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 304
Sun visors*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 535
Vanity mirrors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 535
Interior lights*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 523, 524
Personal lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 523
1
2
3
4
*1: NEVER use a rearward facing child
restraint on a seat protected by an
ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur. ( P. 6 0 )
*2: The illustration shows the front, but they are also equipped in the rear.

22Pictorial index
PRIUS PHV_OM_OM47A89E_(EE)

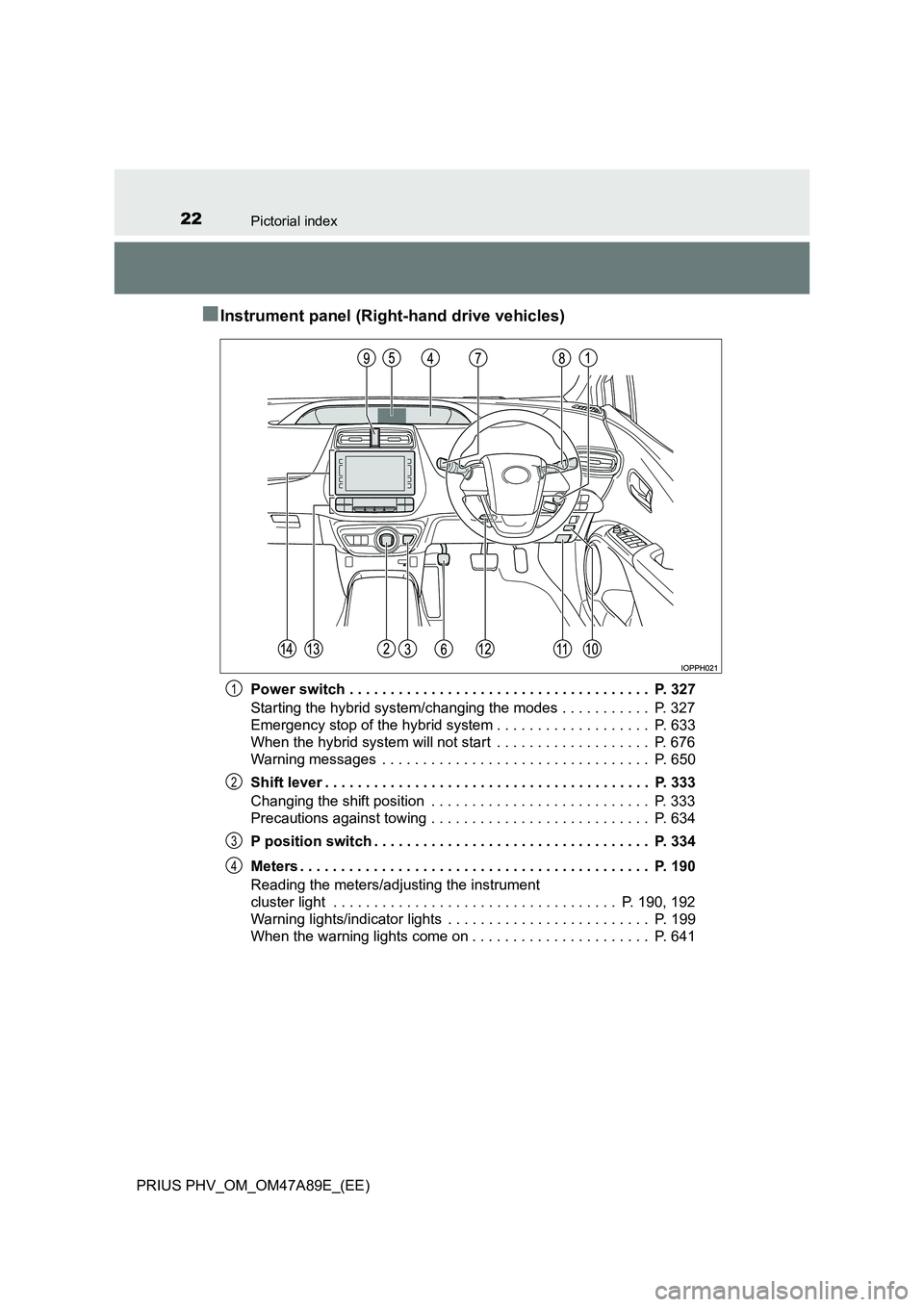

■Instrument panel (Right-hand drive vehicles)
Power switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 327
Starting the hybrid system/changing the modes . . . . . . . . . . . P. 327
Emergency stop of the hybrid system . . . . . . . . . . . . . . . . . . . P. 633
When the hybrid system will not start . . . . . . . . . . . . . . . . . . . P. 676
Warning messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 650
Shift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 333
Changing the shift position . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 333
Precautions against towing . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 634
P position switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 334
Meters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 190
Reading the meters/adjusting the instrument
cluster light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 190, 192
Warning lights/indicator lights . . . . . . . . . . . . . . . . . . . . . . . . . P. 199
When the warning lights come on . . . . . . . . . . . . . . . . . . . . . . P. 641
1
2
3
4

23Pictorial index
PRIUS PHV_OM_OM47A89E_(EE)Multi-information display . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 215
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 215
Energy monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 218
When the warning messages are displayed . . . . . . . . . . . . . . P. 650
Parking brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 340
Applying/releasing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 340
Precautions against winter season . . . . . . . . . . . . . . . . . . . . . P. 498
Warning buzzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 340
Turn signal lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 339
Headlight switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 341
Headlights/front position lights/tail lights/
daytime running lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 341
Front fog lights/rear fog lights . . . . . . . . . . . . . . . . . . . . . . . . . P. 351
Windshield wipers and washer switch . . . . . . . . . . . . . . . . P. 352
Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 352
Adding washer fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 578
Emergency flasher switch . . . . . . . . . . . . . . . . . . . . . . . . . . P. 632
Fuel filler door opener. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 357
Hood lock release lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 563
Tilt and telescopic steering lock release lever . . . . . . . . . . P. 302
Air conditioning system . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 504
Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 504
Rear window defogger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 509
Audio system
*
*
: Refer to “Navigation system Owner’s Manual”.
5
6
7
8
9
10
11
12
13
14

24Pictorial index
PRIUS PHV_OM_OM47A89E_(EE)
■Switches (Right-hand drive vehicles)
EV/HV mode selection switch . . . . . . . . . . . . . . . . . . . . . . . . P. 92
EV City mode switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 92
Driving mode select switch . . . . . . . . . . . . . . . . . . . . . . . . . P. 412
S-IPA (Simple Intelligent Parking Assist System)
switch*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 459
VSC OFF switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 493
“HUD” (Head-up display) switch*1 . . . . . . . . . . . . . . . . . . . P. 251
Adaptive High-beam System switch . . . . . . . . . . . . . . . . . . P. 346
Outside rear view mirror switches . . . . . . . . . . . . . . . . . . . . P. 305
Window lock switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 307
Power window switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 307
Door lock switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 271
Charging timer switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 166
Seat heater switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 521
1
2
3
4
5
6
7
8
9
10
11
12
13

25Pictorial index

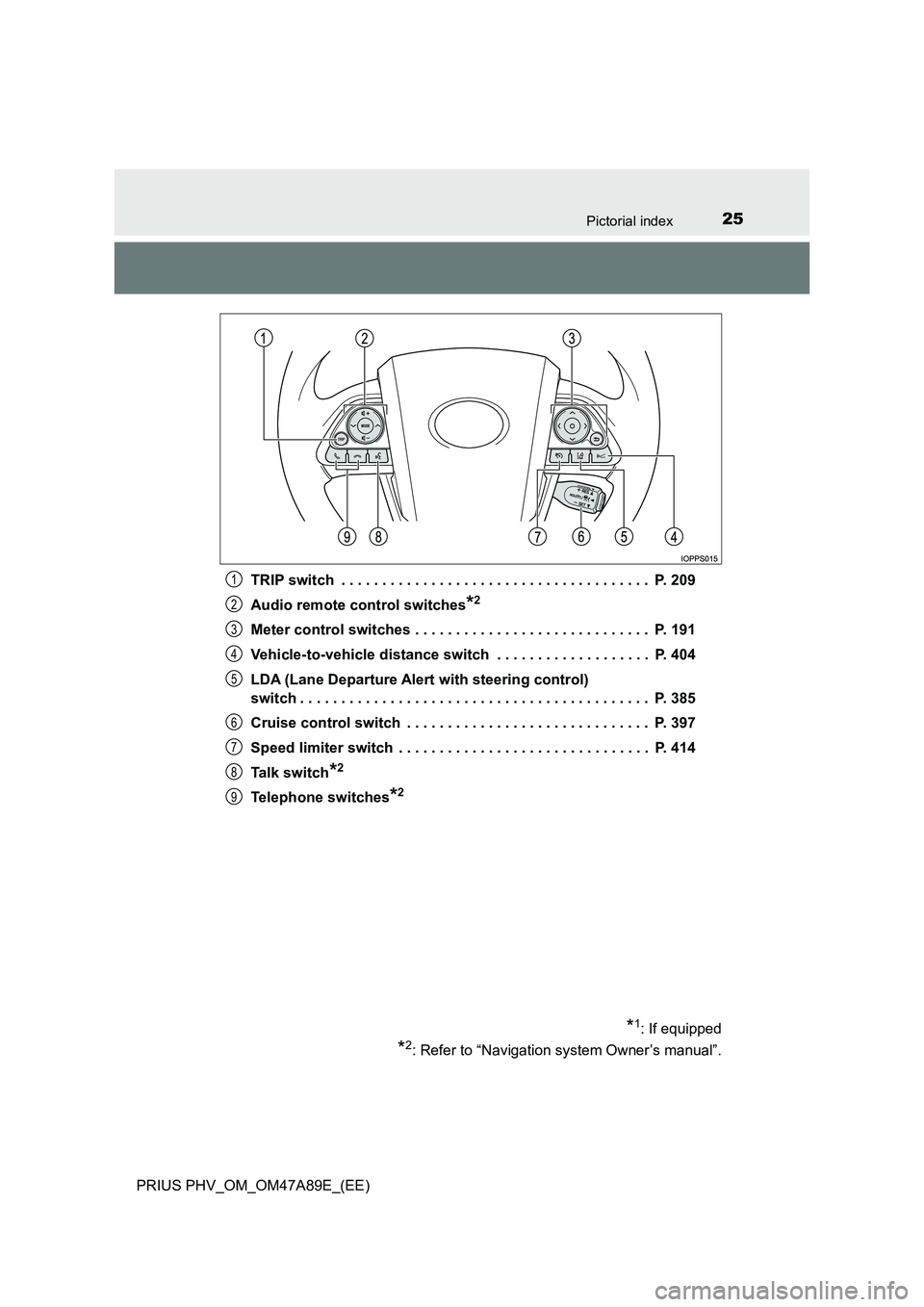

PRIUS PHV_OM_OM47A89E_(EE)TRIP switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 209
Audio remote control switches
*2
Meter control switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 191
Vehicle-to-vehicle distance switch . . . . . . . . . . . . . . . . . . . P. 404
LDA (Lane Departure Alert with steering control)
switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 385
Cruise control switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 397
Speed limiter switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 414
Talk switch
*2
Telephone switches*2
*1: If equipped
*2: Refer to “Navigation system Owner’s manual”.
1
2
3
4
5
6
7
8
9

26Pictorial index
PRIUS PHV_OM_OM47A89E_(EE)

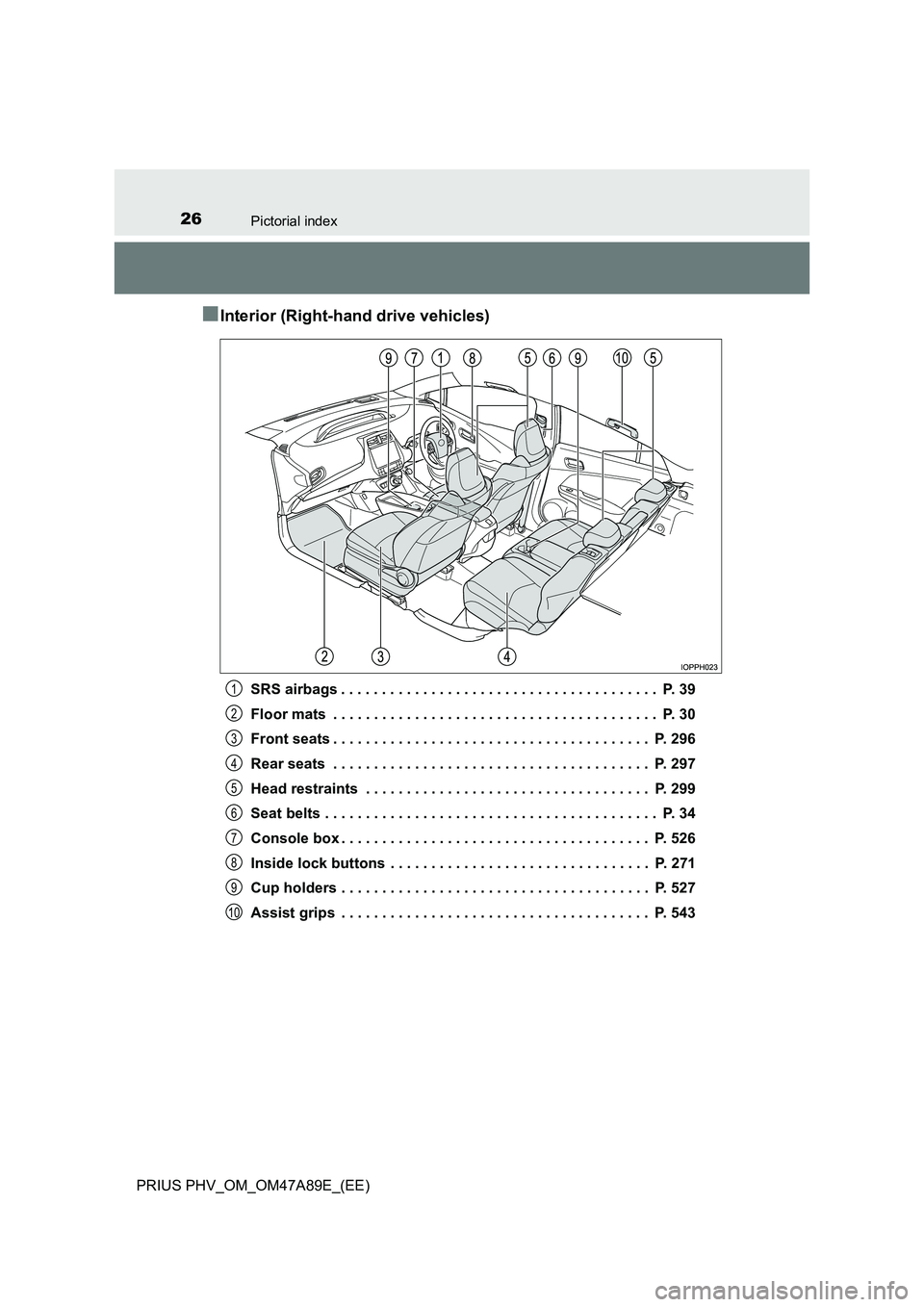

■Interior (Right-hand drive vehicles)
SRS airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 39
Floor mats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 30
Front seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 296
Rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 297
Head restraints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 299
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 34
Console box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 526
Inside lock buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 271
Cup holders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 527
Assist grips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 543
1
2
3
4
5
6
7
8
9
10

27Pictorial index
PRIUS PHV_OM_OM47A89E_(EE)

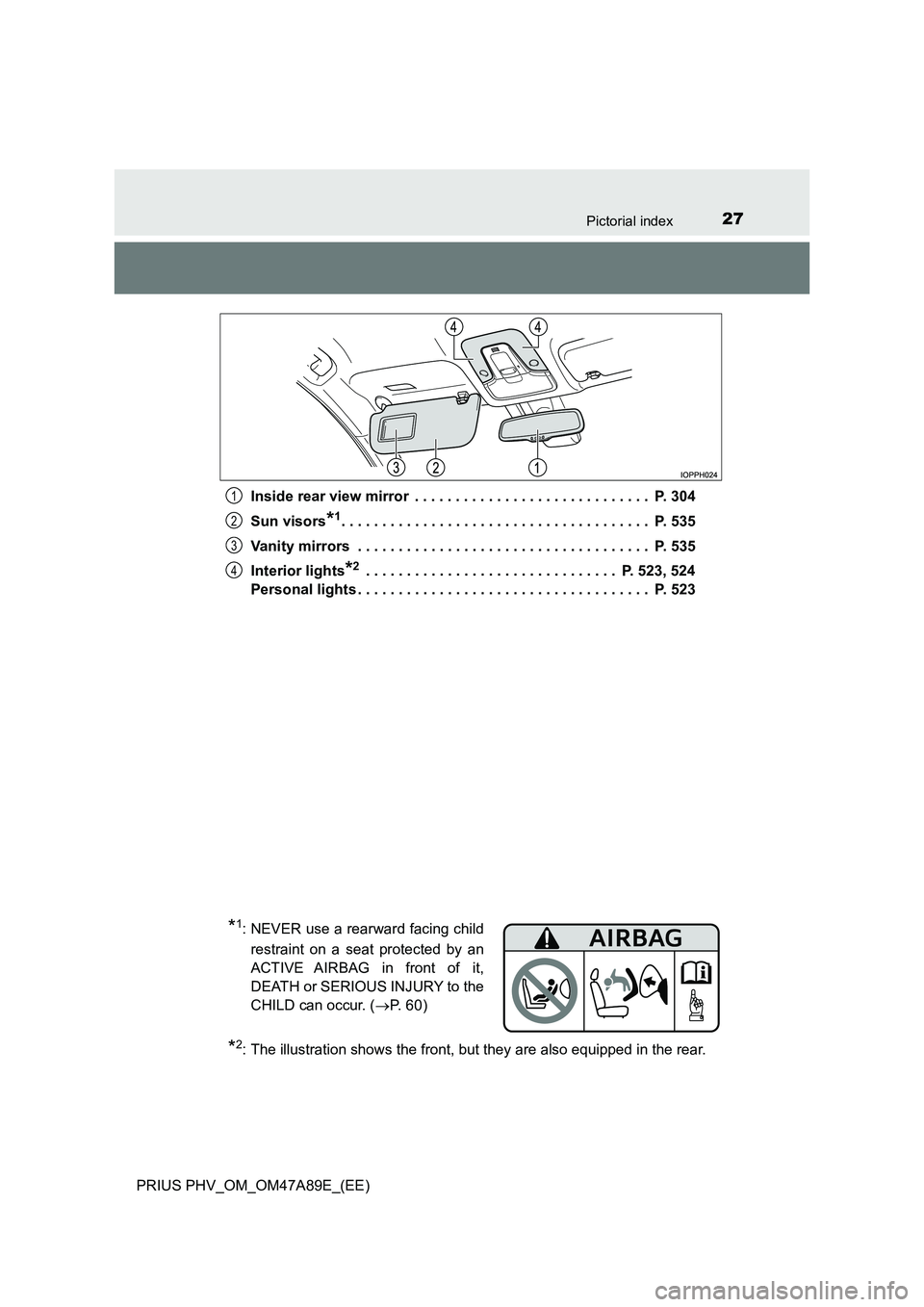

Inside rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 304
Sun visors*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 535
Vanity mirrors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 535
Interior lights*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 523, 524
Personal lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 523
1
2
3
4
*1: NEVER use a rearward facing child
restraint on a seat protected by an
ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur. ( P. 6 0 )
*2: The illustration shows the front, but they are also equipped in the rear.

28Pictorial index
PRIUS PHV_OM_OM47A89E_(EE)

29

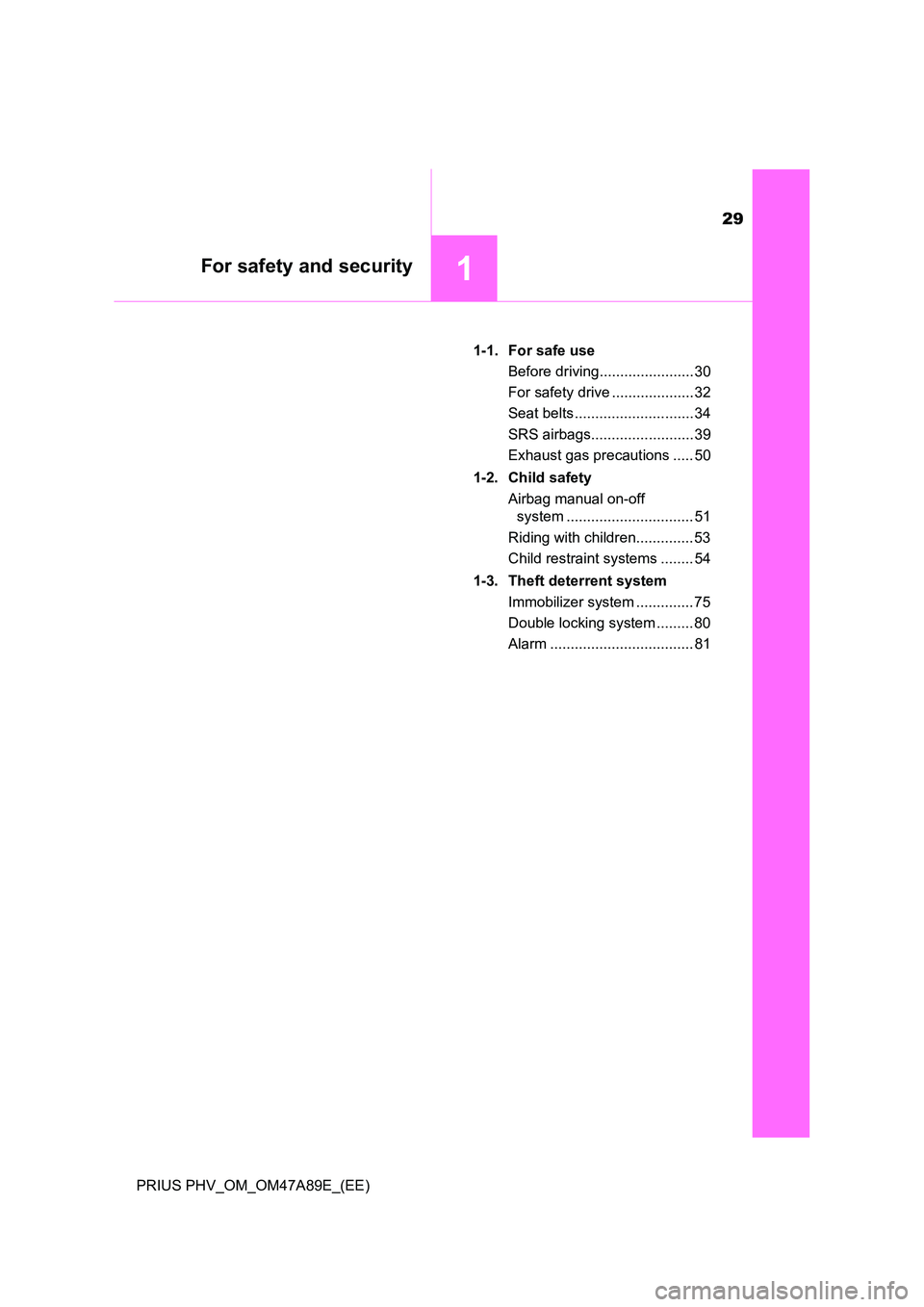

1For safety and security
PRIUS PHV_OM_OM47A89E_(EE)
1-1. For safe use
Before driving....................... 30
For safety drive .................... 32
Seat belts ............................. 34
SRS airbags......................... 39
Exhaust gas precautions ..... 50
1-2. Child safety
Airbag manual on-off
system ............................... 51
Riding with children.............. 53
Child restraint systems ........ 54
1-3. Theft deterrent system
Immobilizer system .............. 75
Double locking system ......... 80
Alarm ................................... 81

301-1. For safe use
PRIUS PHV_OM_OM47A89E_(EE)
Before driving

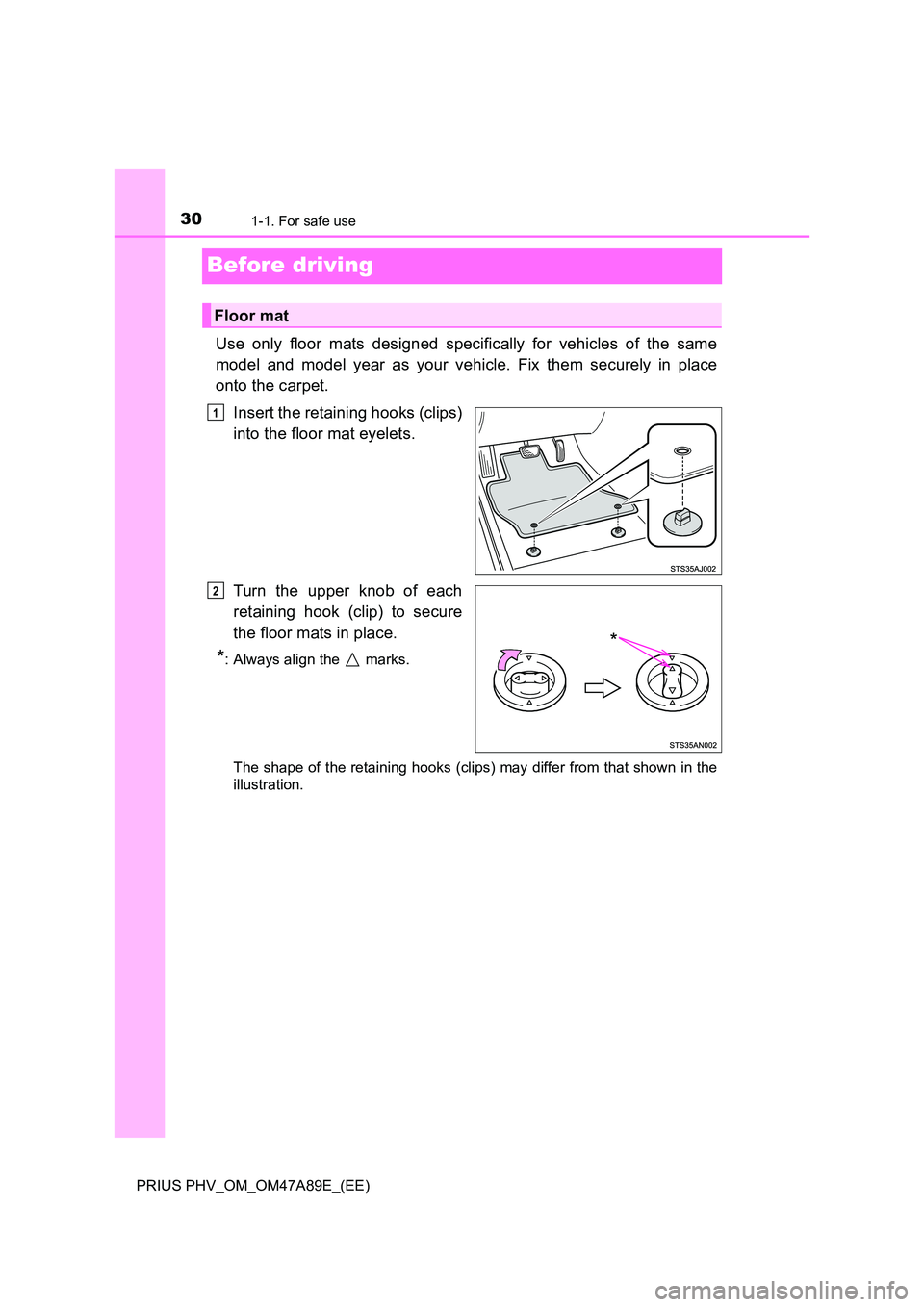

Use only floor mats designed specifically for vehicles of the same
model and model year as your vehicle. Fix them securely in place
onto the carpet.
Insert the retaining hooks (clips)
into the floor mat eyelets.
Turn the upper knob of each
retaining hook (clip) to secure
the floor mats in place.
*: Always align the marks.
The shape of the retaining hooks (clips) may differ from that shown in the
illustration.
Floor mat
1
*
2
