1602-2. Laddning
OM47A89SE

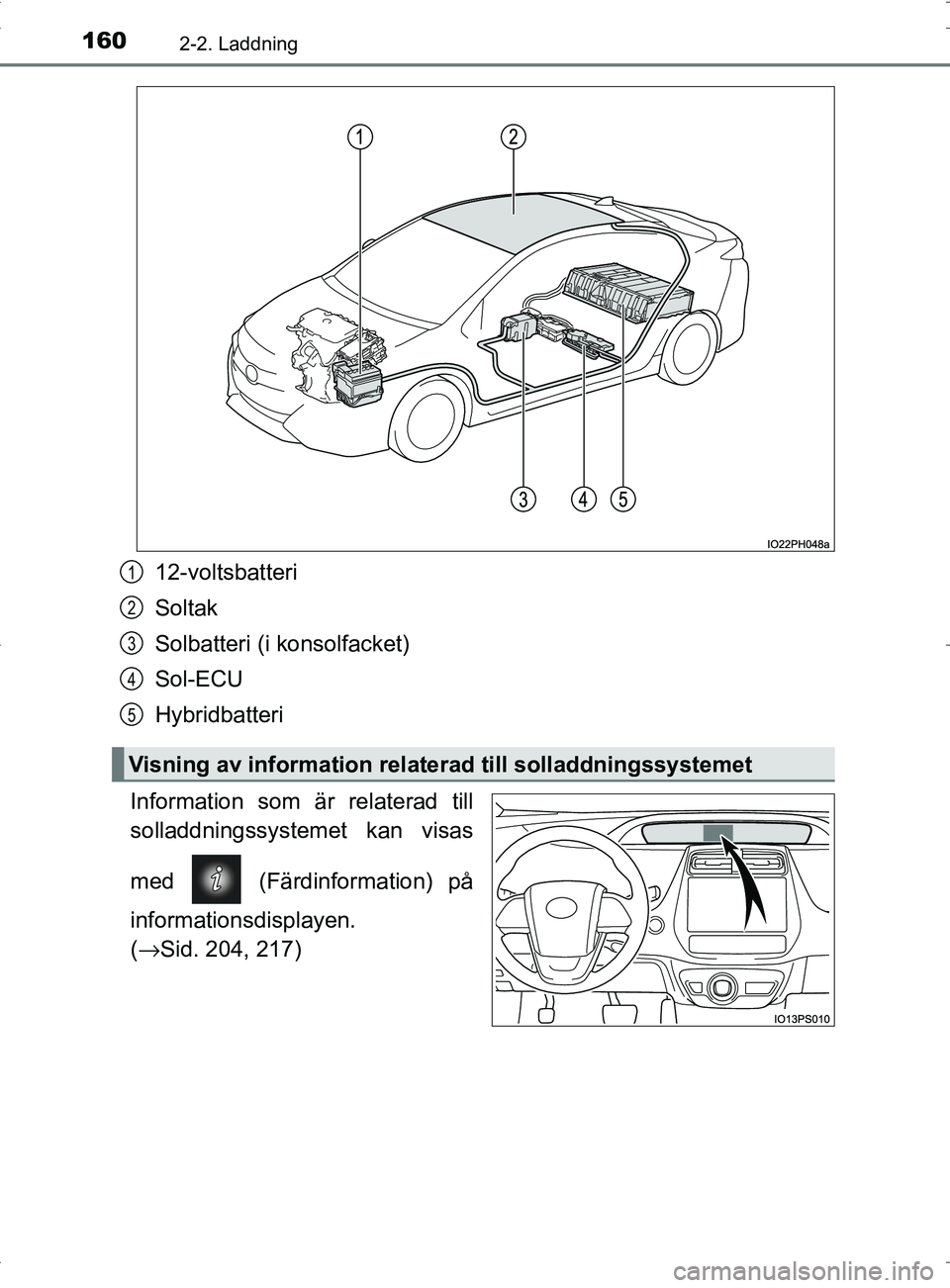

12-voltsbatteri
Soltak
Solbatteri (i konsolfacket)
Sol-ECU
Hybridbatteri
Information som är relaterad till
solladdningssystem et kan visas
med (Färdinformation) på
informationsdisplayen.
( → Sid. 204, 217)
Visning av information relate rad till solladdningssystemet
1
2
3
4
5
OM47A89SE.book Page 160 Thursd ay, November 10, 2016 8:27 PM

6158-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår
■Om ”See Owner’s Manual” visas
●Om ”Braking Power Low Stop in a Safe Place See Owner’s Manual” visas
föreligger en funktionsstörning. Stanna bilen omedelbart på en säker plats
och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning. Det
kan vara farligt att fortsätta köra.
● Om ”Engine Oil Pressure Low” visas kan en funktionsstörning ha uppstått.
Stanna bilen omedelbart på en säker plats och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
● Om följande meddelanden visas kan en funktionsstörning ha uppstått. Låt
omedelbart en auktoriserad Toyota-återför säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen.
• ”Plug-in charging system malfunction.”
• ”Hybrid System Malfunction”
• ”Check Engine”
• ”Hybrid Battery System Malfunction”
• ”Accelerator System Malfunction”
• ”Smart Entry & Start System Malfunction See Owner’s Manual”
■ Om ”Shift System Not Active Apply Parking Brake Securely While Parking
See Owner’s Manual” visas
Indikerar tillfällig driftstörning i växellådans styrsystem. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
Om meddelandet visas har hybridsystemet eventuellt inte startats, eller väx-
elläget kan eventuellt inte ändras på rätt sätt. (Åtg\
ärd: →Sid. 618)
■ Om ”Shift System Malfunction Apply Parking Brake Securely While Parking
See Owner’s Manual” visas
Indikerar funktionsstörning i växellådans styrsystem. Låt omedelbart en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
Om meddelandet visas har hybridsystemet eventuellt inte startats, eller väx-
elläget kan eventuellt inte ändras på rätt sätt. (Åtg\
ärd: →Sid. 618)
■ Om ” Switch Malfunction Apply Parking Brake Securely While Parking
See Owner’s Manual” visas
Knappen till P-läget fungerar eventuellt inte. Låt omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
Stanna bilen på plant underlag när du ska parkera, och ansätt parkerings-
bromsen hårt.
OM47A89SE.book Page 615 Thursd ay, November 10, 2016 8:27 PM

6168-2. Åtgärder i en akut situation
OM47A89SE■

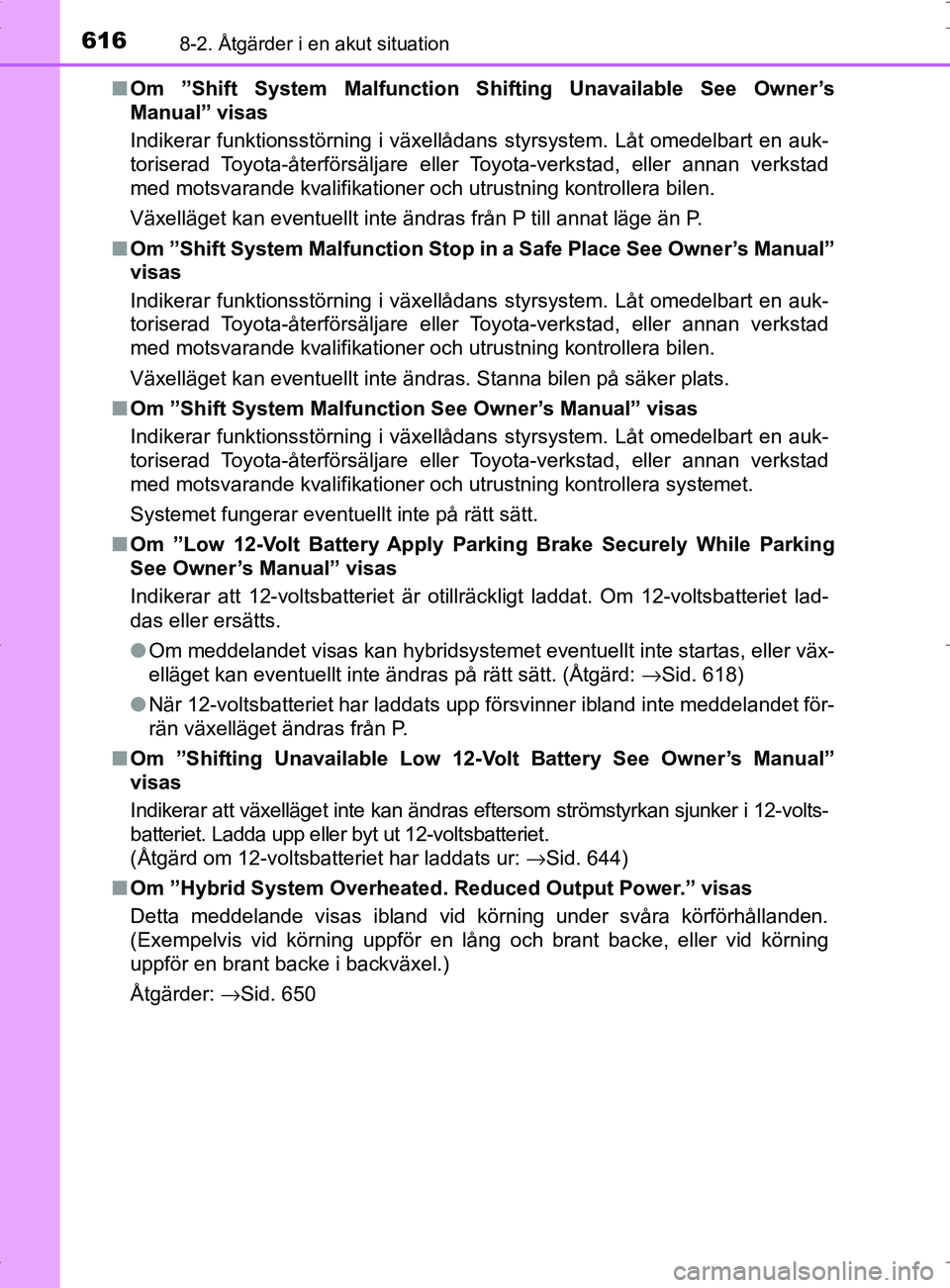

Om ”Shift System Malfunction Shifting Unavailable See Owner’s
Manual” visas
Indikerar funktionsstörning i växellådans styrsystem. Låt omedelbart en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
Växelläget kan eventuellt inte ändras från P till annat läge än P.
■ Om ”Shift System Malfunction Stop in a Safe Place See Owner’s Manual”
visas
Indikerar funktionsstörning i växellådans styrsystem. Låt omedelbart en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
Växelläget kan eventuellt inte ändras. Stanna bilen på säker plats.
■ Om ”Shift System Malfuncti on See Owner’s Manual” visas
Indikerar funktionsstörning i växellådans styrsystem. Låt omedelbart en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera systemet.
Systemet fungerar eventuellt inte på rätt sätt.
■ Om ”Low 12-Volt Battery Apply Park ing Brake Securely While Parking
See Owner’s Manual” visas
Indikerar att 12-voltsbatteriet är otillräckligt laddat. Om 12-voltsbatteriet lad-
das eller ersätts.
● Om meddelandet visas kan hybridsystemet eventuellt inte startas, eller väx-
elläget kan eventuellt inte ändras på rätt sätt. (Åtg\
ärd: →Sid. 618)
● När 12-voltsbatteriet har laddats upp försvinner ibland inte meddelandet för-
rän växelläget ändras från P.
■ Om ”Shifting Unavailable Low 12-Volt Battery See Owner’s Manual”
visas
Indikerar att växelläget inte kan ändras eftersom strömstyrkan sjunker i 12-volts-
batteriet. Ladda upp eller byt ut 12-voltsbatteriet.
(Åtgärd om 12-voltsbatteriet har laddats ur: →Sid. 644)
■ Om ”Hybrid System Overheated. Reduced Output Power.” visas
Detta meddelande visas ibland vid körning under svåra körförhållanden.
(Exempelvis vid körning uppför en lång och brant backe, eller vid körning
uppför en brant backe i backväxel.)
Åtgärder: →Sid. 650
OM47A89SE.book Page 616 Thursd ay, November 10, 2016 8:27 PM

6468-2. Åtgärder i en akut situation
OM47A89SE

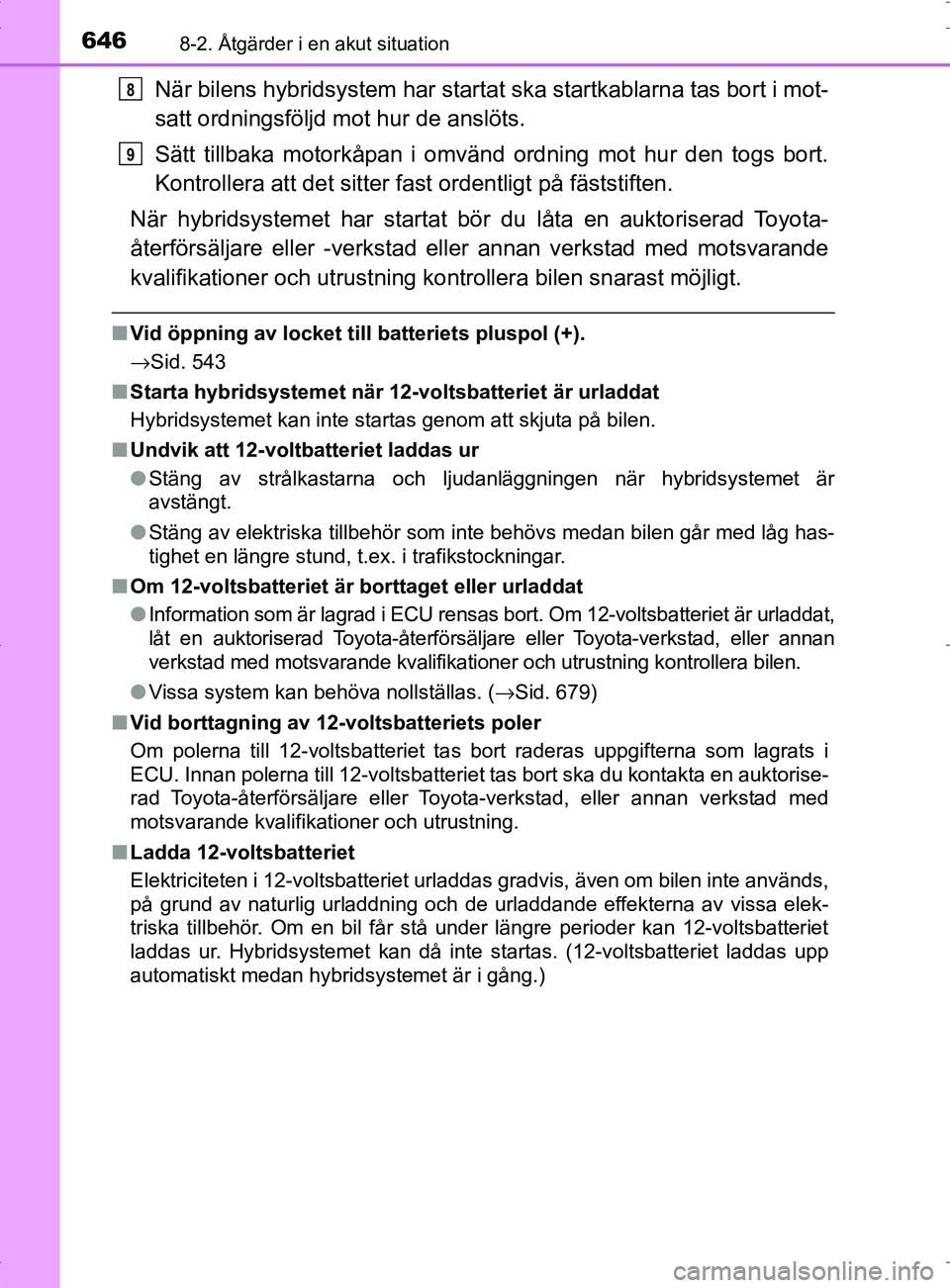

När bilens hybridsystem har startat ska startkablarna tas bort i mot-
satt ordningsföljd mot hur de anslöts.
Sätt tillbaka motorkåpan i omvänd ordning mot hur den togs bort.
Kontrollera att det sitter fa st ordentligt på fäststiften.
När hybridsystemet har startat bör du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen snarast möjligt.
■Vid öppning av locket till batteriets pluspol (+).
→Sid. 543
■ Starta hybridsystemet när 12- voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
■ Undvik att 12-voltbatteriet laddas ur
●Stäng av strålkastarna och ljudanläggningen när hybridsystemet är
avstängt.
● Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
■ Om 12-voltsbatteriet är borttaget eller urladdat
● Information som är lagrad i ECU rensas bort. Om 12-voltsbatteriet är urladdat,
låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
● Vissa system kan behöva nollställas. ( →Sid. 679)
■ Vid borttagning av 12-voltsbatteriets poler
Om polerna till 12-voltsbatteriet ta s bort raderas uppgifterna som lagrats i
ECU. Innan polerna till 12-voltsbatteriet tas bort ska du kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
■ Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
8
9
