4815-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

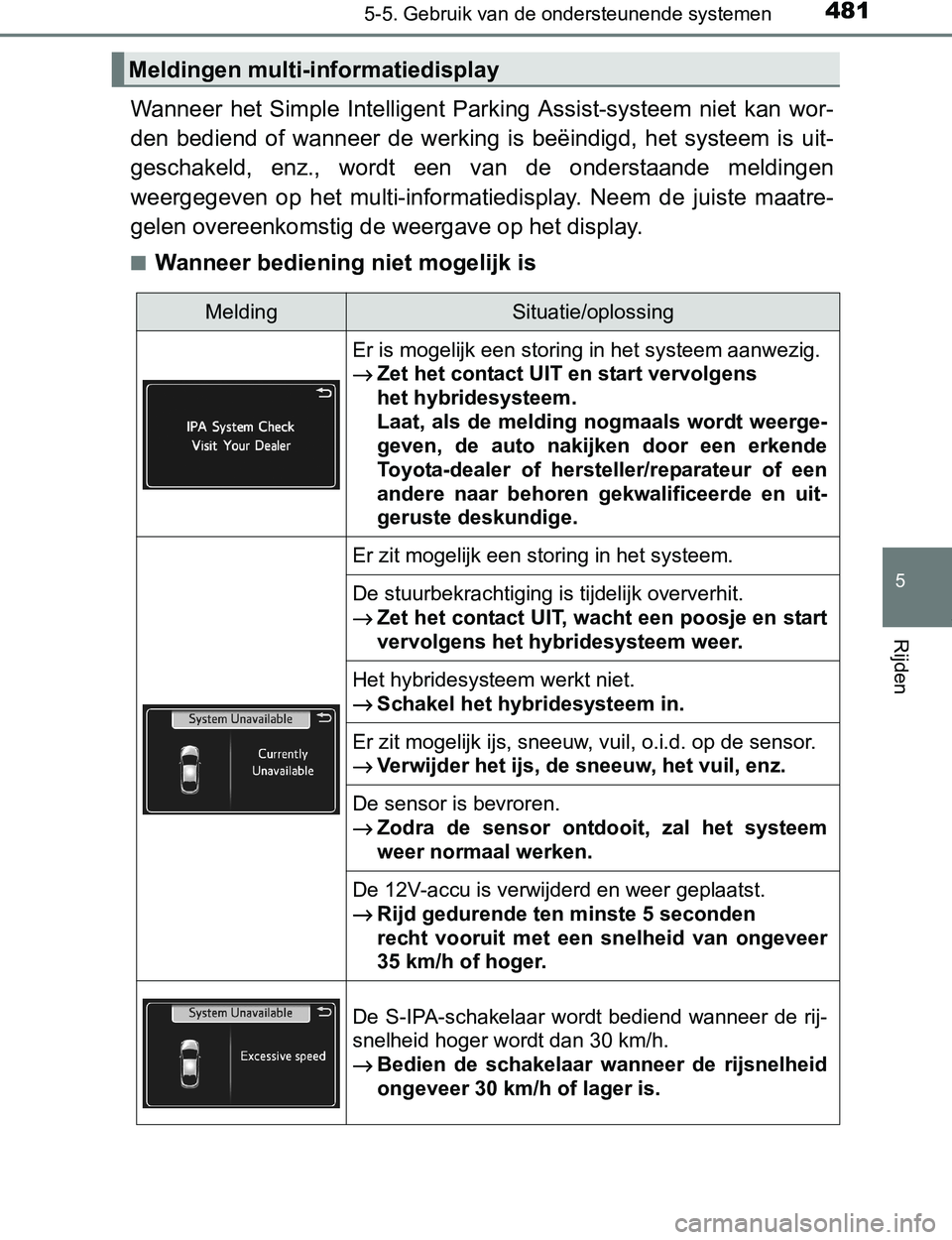

Wanneer het Simple Intelligent Parking Assist-systeem niet kan wor-
den bediend of wanneer de werking is beëindigd, het systeem is uit-
geschakeld, enz., wordt een van de onderstaande meldingen
weergegeven op het multi-informatiedisplay. Neem de juiste maatre-
gelen overeenkomstig de weergave op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
<002800550003004c0056000300500052004a0048004f004c004d004e000300480048005100030056005700520055004c0051004a0003004c00510003004b0048005700030056005c005600570048004800500003004400440051005a0048005d004c004a00
11[
→Zet het contact UIT en start vervolgens
het hybridesysteem.
Laat, als de melding nogmaals wordt weerge-
geven, de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
→Zet het contact UIT, wacht een poosje en start
vervolgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
→Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor.
→Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
→Zodra de sensor ontdooit, zal het systeem
weer normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
→Rijd gedurende ten minste 5 seconden
recht vooruit met een snelheid van ongeveer
35 km/h of hoger.
De S-IPA-schakelaar wordt bediend wanneer de rij-
snelheid hoger wordt dan 30 km/h.
→Bedien de schakelaar wanneer de rijsnelheid
ongeveer 30 km/h of lager is.
PRIUS PHV_OM_OM47A89E_(EE).book Page 481 Wednesday, December 14, 2016 1:05 PM

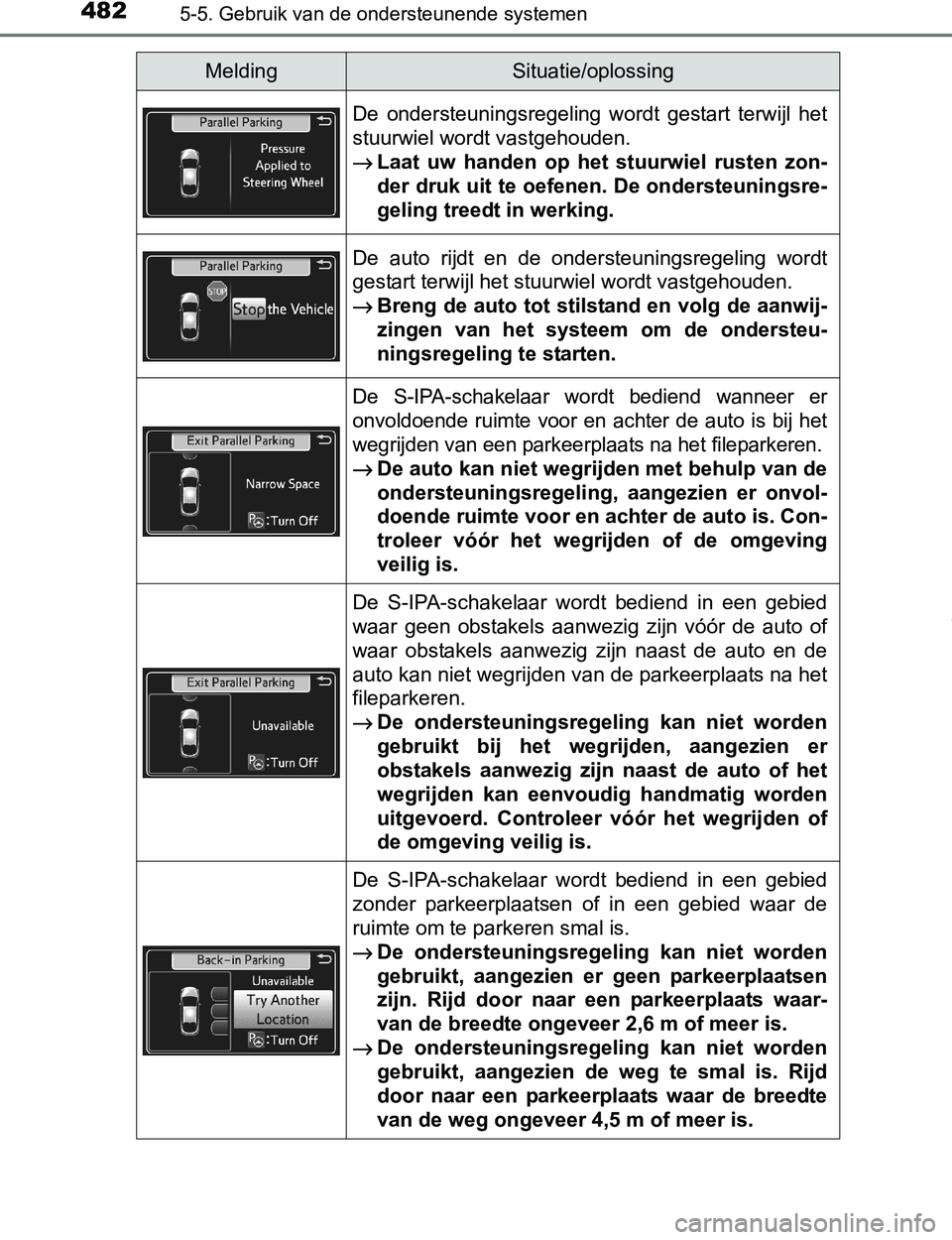

4825-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
De ondersteuningsregeling wordt gestart terwijl het
stuurwiel wordt vastgehouden.
→Laat uw handen op het stuurwiel rusten zon-
der druk uit te oefenen. De ondersteuningsre-
geling treedt in werking.
De auto rijdt en de ondersteuningsregeling wordt
gestart terwijl het stuurwiel wordt vastgehouden.
→Breng de auto tot stilstand en volg de aanwij-
zingen van het systeem om de ondersteu-
ningsregeling te starten.
De S-IPA-schakelaar wordt bediend wanneer er
onvoldoende ruimte voor en achter de auto is bij het
wegrijden van een parkeerplaats na het fileparkeren.
→De auto kan niet wegrijden met behulp van de
ondersteuningsregeling, aangezien er onvol-
doende ruimte voor en achter de auto is. Con-
troleer vóór het wegrijden of de omgeving
veilig is.
De S-IPA-schakelaar wordt bediend in een gebied
waar geen obstakels aanwezig zijn vóór de auto of
waar obstakels aanwezig zijn naast de auto en de
auto kan niet wegrijden van de parkeerplaats na het
fileparkeren.
→De ondersteuningsregeling kan niet worden
gebruikt bij het wegrijden, aangezien er
obstakels aanwezig zijn naast de auto of het
wegrijden kan eenvoudig handmatig worden
uitgevoerd. Controleer vóór het wegrijden of
de omgeving veilig is.
De S-IPA-schakelaar wordt bediend in een gebied
zonder parkeerplaatsen of in een gebied waar de
ruimte om te parkeren smal is.
→De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaatsen
zijn. Rijd door naar een parkeerplaats waar-
van de breedte ongeveer 2,6 m of meer is.
→De ondersteuningsregeling kan niet worden
gebruikt, aangezien de weg te smal is. Rijd
door naar een parkeerplaats waar de breedte
van de weg ongeveer 4,5 m of meer is.
MeldingSituatie/oplossing
PRIUS PHV_OM_OM47A89E_(EE).book Page 482 Wednesday, December 14, 2016 1:05 PM

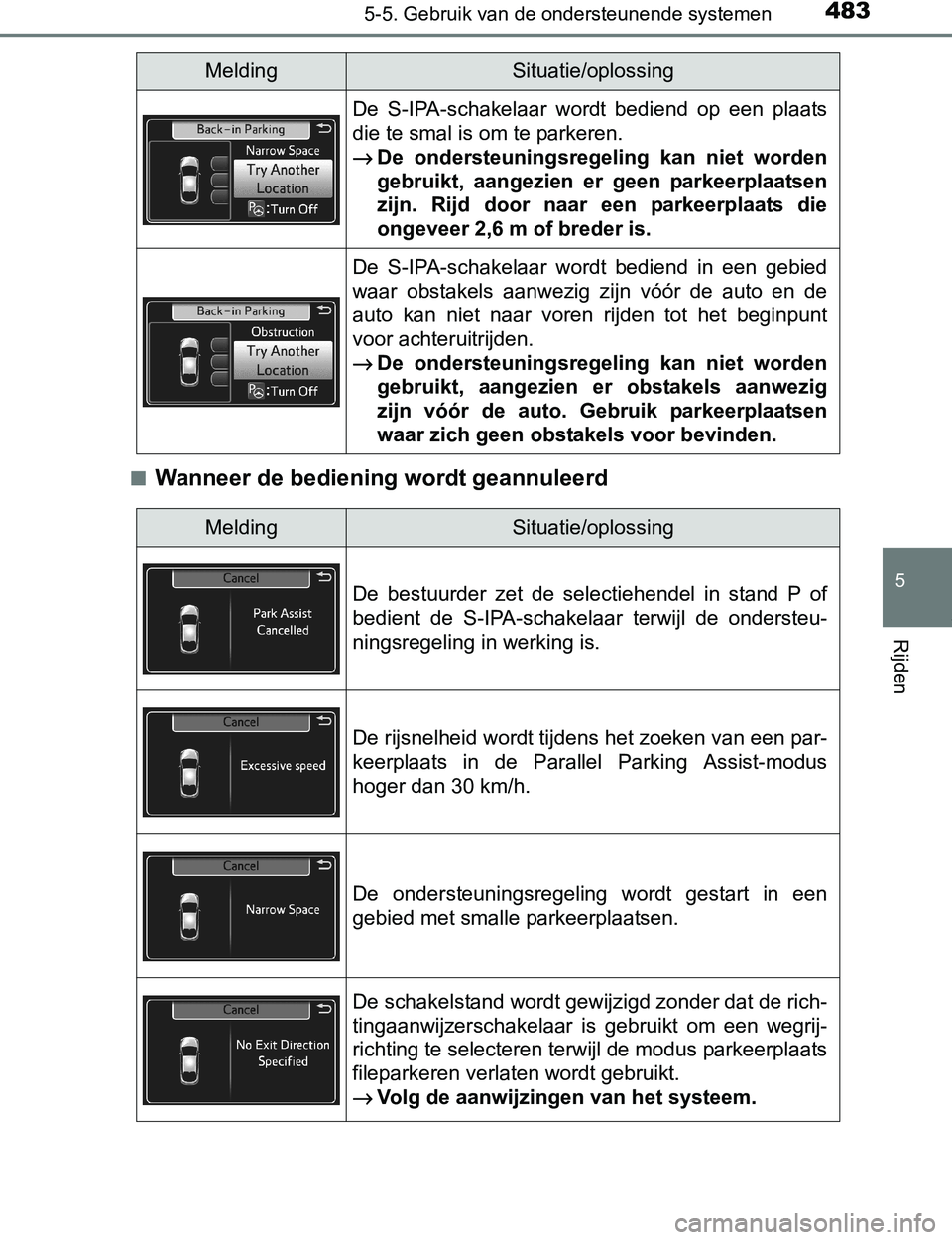

4835-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
■Wanneer de bediening wordt geannuleerd
De S-IPA-schakelaar wordt bediend op een plaats
die te smal is om te parkeren.
→De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaatsen
zijn. Rijd door naar een parkeerplaats die
ongeveer 2,6 m of breder is.
De S-IPA-schakelaar wordt bediend in een gebied
waar obstakels aanwezig zijn vóór de auto en de
auto kan niet naar voren rijden tot het beginpunt
voor achteruitrijden.
→De ondersteuningsregeling kan niet worden
gebruikt, aangezien er obstakels aanwezig
zijn vóór de auto. Gebruik parkeerplaatsen
waar zich geen obstakels voor bevinden.
MeldingSituatie/oplossing
MeldingSituatie/oplossing
De bestuurder zet de selectiehendel in stand P of
bedient de S-IPA-schakelaar terwijl de ondersteu-
ningsregeling in werking is.
De rijsnelheid wordt tijdens het zoeken van een par-
keerplaats in de Parallel Parking Assist-modus
hoger dan 30 km/h.
De ondersteuningsregeling wordt gestart in een
gebied met smalle parkeerplaatsen.
De schakelstand wordt gewijzigd zonder dat de rich-
tingaanwijzerschakelaar is gebruikt om een wegrij-
richting te selecteren terwijl de modus parkeerplaats
fileparkeren verlaten wordt gebruikt.
→Volg de aanwijzingen van het systeem.
PRIUS PHV_OM_OM47A89E_(EE).book Page 483 Wednesday, December 14, 2016 1:05 PM

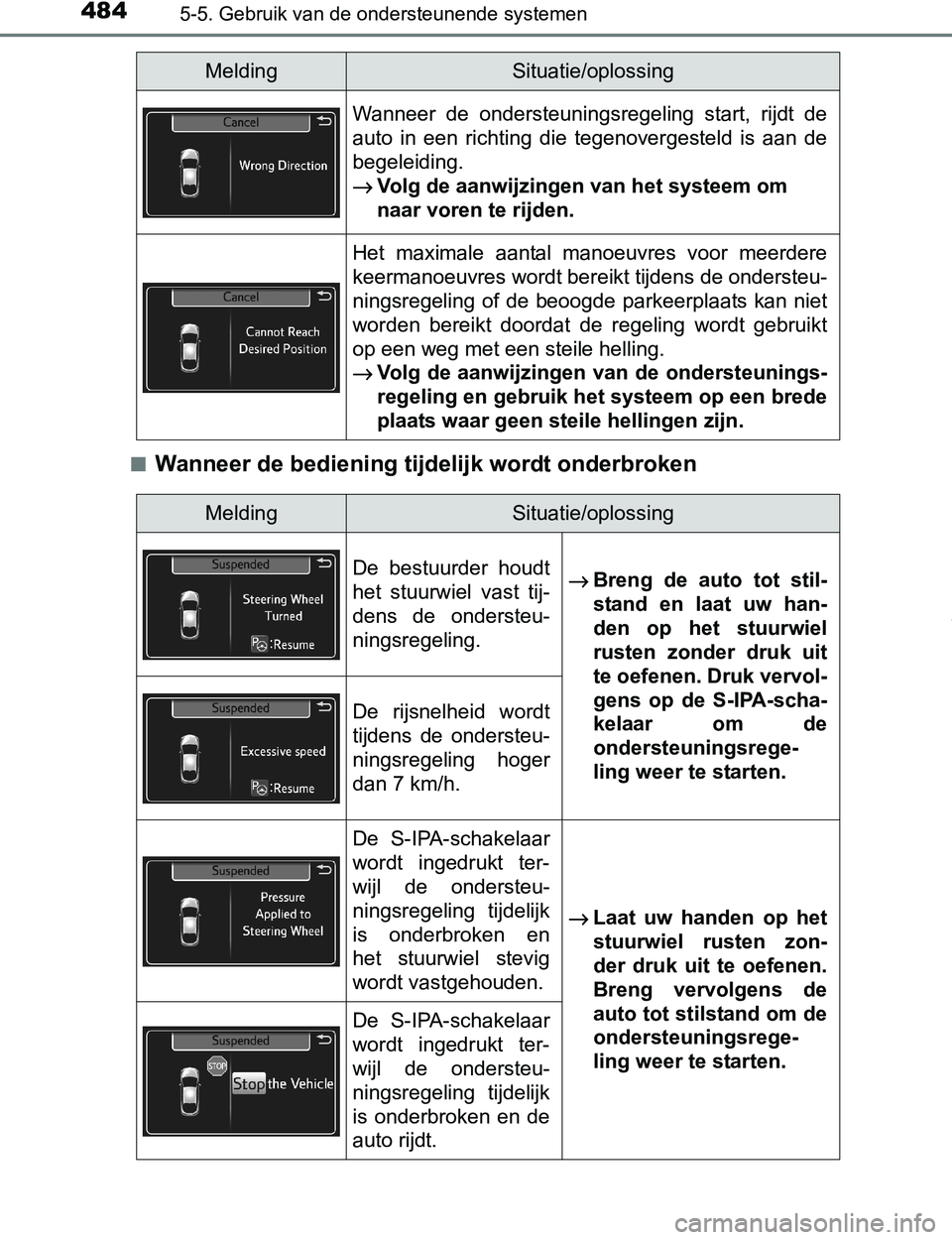

4845-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)■
Wanneer de bediening tijdelijk wordt onderbroken
Wanneer de ondersteuningsregeling start, rijdt de
auto in een richting die tegenovergesteld is aan de
begeleiding.
→Volg de aanwijzingen van het systeem om
naar voren te rijden.
Het maximale aantal manoeuvres voor meerdere
keermanoeuvres wordt bereikt tijdens de ondersteu-
ningsregeling of de beoogde parkeerplaats kan niet
worden bereikt doordat de regeling wordt gebruikt
op een weg met een steile helling.
→Volg de aanwijzingen van de ondersteunings-
regeling en gebruik het systeem op een brede
plaats waar geen steile hellingen zijn.
MeldingSituatie/oplossing
MeldingSituatie/oplossing
De bestuurder houdt
het stuurwiel vast tij-
dens de ondersteu-
ningsregeling.→Breng de auto tot stil-
stand en laat uw han-
den op het stuurwiel
rusten zonder druk uit
te oefenen. Druk vervol-
gens op de S-IPA-scha-
kelaar om de
ondersteuningsrege-
ling weer te starten.
De rijsnelheid wordt
tijdens de ondersteu-
ningsregeling hoger
dan 7 km/h.
De S-IPA-schakelaar
wordt ingedrukt ter-
wijl de ondersteu-
ningsregeling tijdelijk
is onderbroken en
het stuurwiel stevig
wordt vastgehouden.→Laat uw handen op het
stuurwiel rusten zon-
der druk uit te oefenen.
Breng vervolgens de
auto tot stilstand om de
ondersteuningsrege-
ling weer te starten.
De S-IPA-schakelaar
wordt ingedrukt ter-
wijl de ondersteu-
ningsregeling tijdelijk
is onderbroken en de
auto rijdt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 484 Wednesday, December 14, 2016 1:05 PM

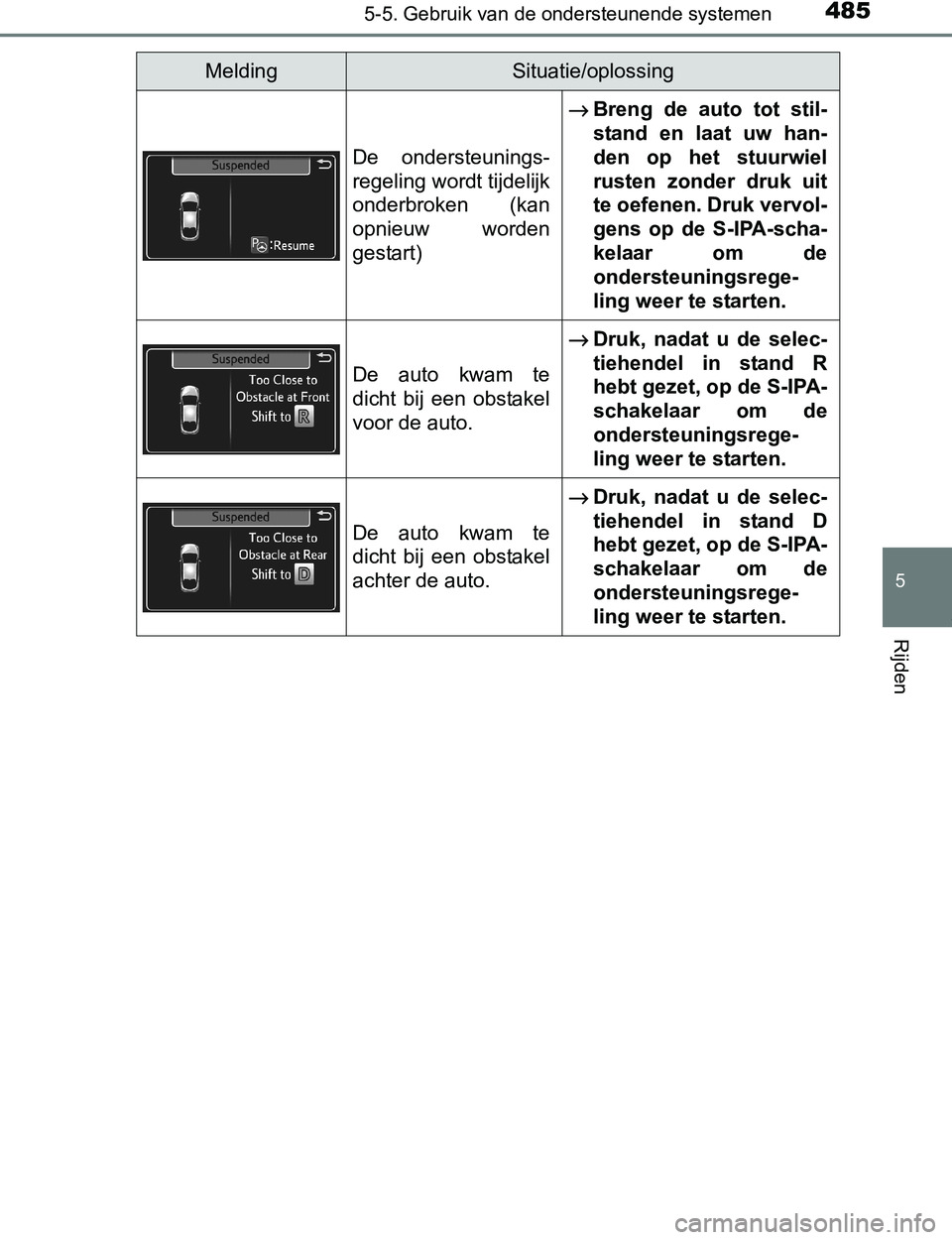

4855-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
De ondersteunings-
regeling wordt tijdelijk
onderbroken (kan
opnieuw worden
gestart)→Breng de auto tot stil-
stand en laat uw han-
den op het stuurwiel
rusten zonder druk uit
te oefenen. Druk vervol-
gens op de S-IPA-scha-
kelaar om de
ondersteuningsrege-
ling weer te starten.
De auto kwam te
dicht bij een obstakel
voor de auto.
→Druk, nadat u de selec-
tiehendel in stand R
hebt gezet, op de S-IPA-
schakelaar om de
ondersteuningsrege-
ling weer te starten.
De auto kwam te
dicht bij een obstakel
achter de auto.
→Druk, nadat u de selec-
tiehendel in stand D
hebt gezet, op de S-IPA-
schakelaar om de
ondersteuningsrege-
ling weer te starten.
MeldingSituatie/oplossing
PRIUS PHV_OM_OM47A89E_(EE).book Page 485 Wednesday, December 14, 2016 1:05 PM

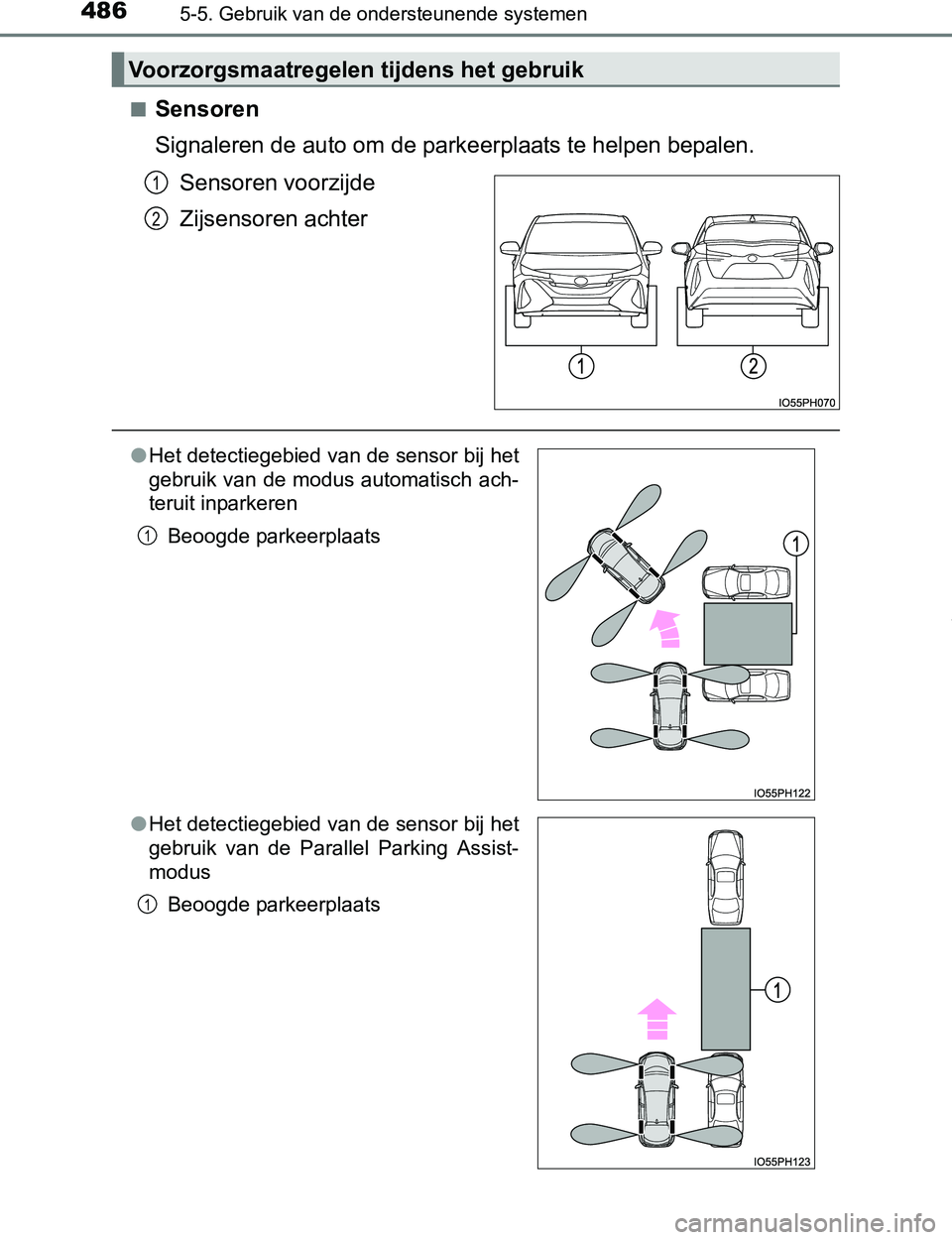

4865-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)■
Sensoren
Signaleren de auto om de parkeerplaats te helpen bepalen.
Sensoren voorzijde
Zijsensoren achter
Voorzorgsmaatregelen tijdens het gebruik
1
2
●Het detectiegebied van de sensor bij het
gebruik van de modus automatisch ach-
teruit inparkeren
Beoogde parkeerplaats
●Het detectiegebied van de sensor bij het
gebruik van de Parallel Parking Assist-
modus
Beoogde parkeerplaats
1
1
PRIUS PHV_OM_OM47A89E_(EE).book Page 486 Wednesday, December 14, 2016 1:05 PM

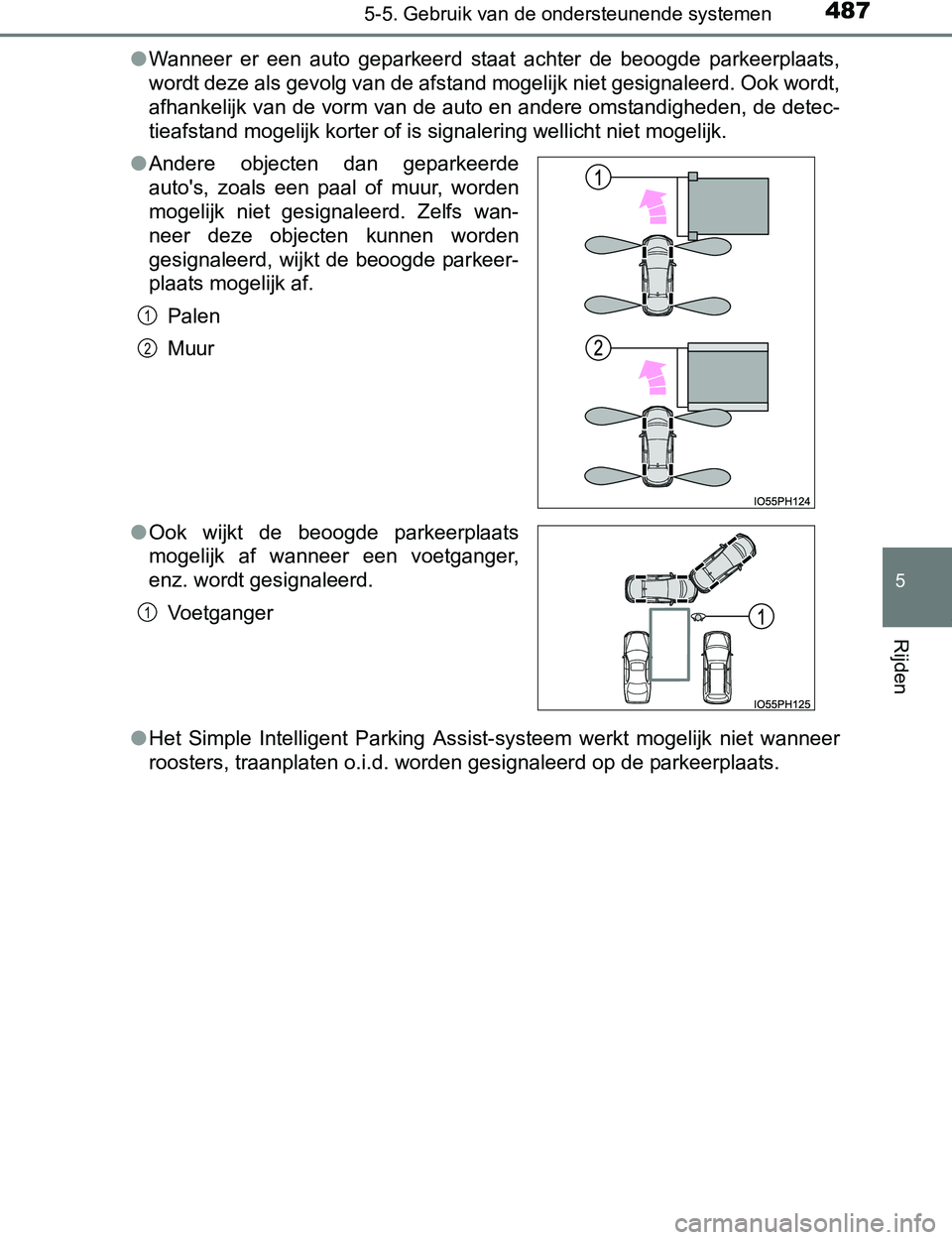

4875-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
●Wanneer er een auto geparkeerd staat achter de beoogde parkeerplaats,
wordt deze als gevolg van de afstand mogelijk niet gesignaleerd. Ook wordt,
afhankelijk van de vorm van de auto en andere omstandigheden, de detec-
tieafstand mogelijk korter of is signalering wellicht niet mogelijk.
●Het Simple Intelligent Parking Assist-systeem werkt mogelijk niet wanneer
roosters, traanplaten o.i.d. worden gesignaleerd op de parkeerplaats. ●Andere objecten dan geparkeerde
auto's, zoals een paal of muur, worden
mogelijk niet gesignaleerd. Zelfs wan-
neer deze objecten kunnen worden
gesignaleerd, wijkt de beoogde parkeer-
plaats mogelijk af.
Palen
Muur
●Ook wijkt de beoogde parkeerplaats
mogelijk af wanneer een voetganger,
enz. wordt gesignaleerd.
Voetganger
1
2
1
PRIUS PHV_OM_OM47A89E_(EE).book Page 487 Wednesday, December 14, 2016 1:05 PM

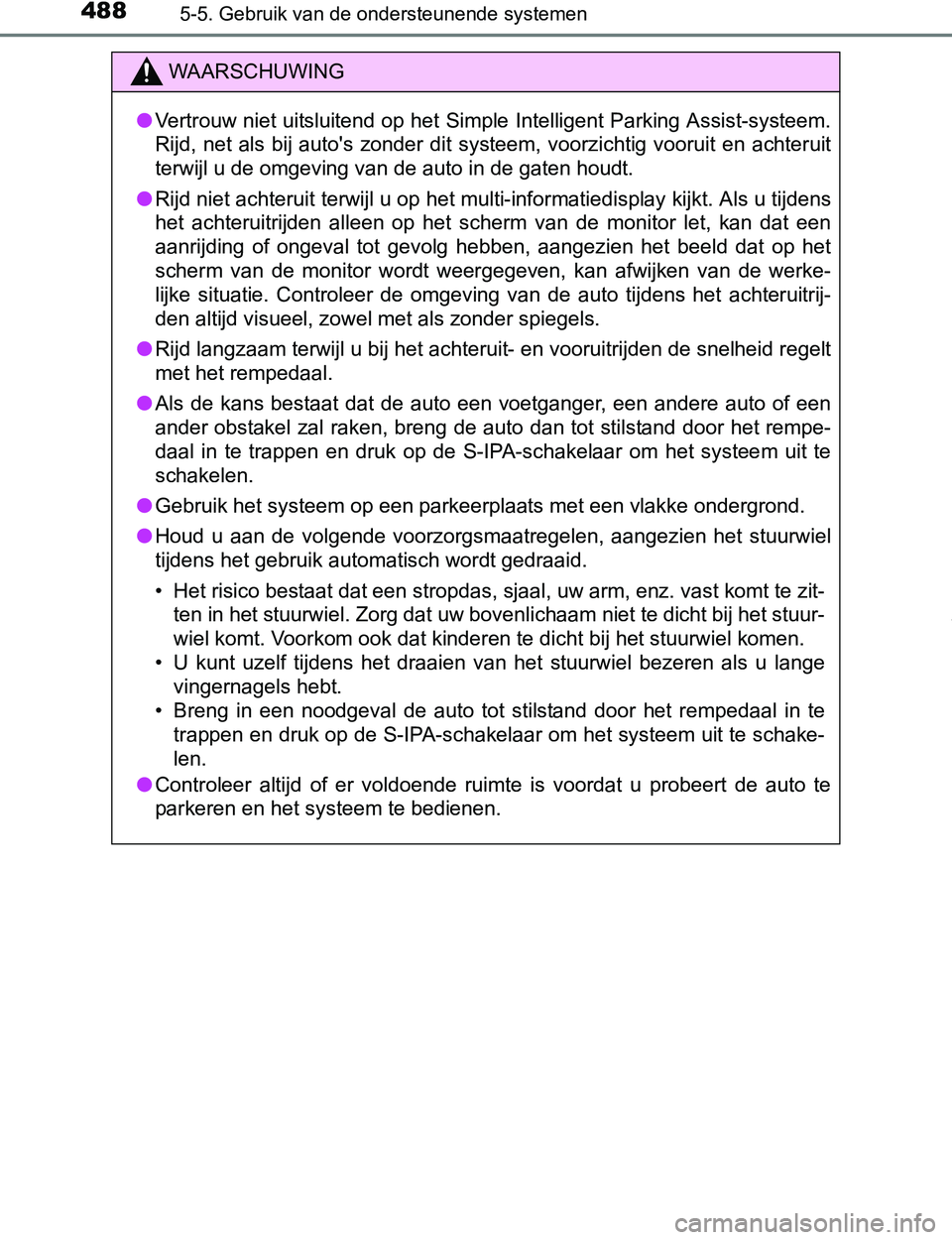

4885-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
●Vertrouw niet uitsluitend op het Simple Intelligent Parking Assist-systeem.
Rijd, net als bij auto's zonder dit systeem, voorzichtig vooruit en achteruit
terwijl u de omgeving van de auto in de gaten houdt.
●Rijd niet achteruit terwijl u op het multi-informatiedisplay kijkt. Als u tijdens
het achteruitrijden alleen op het scherm van de monitor let, kan dat een
aanrijding of ongeval tot gevolg hebben, aangezien het beeld dat op het
scherm van de monitor wordt weergegeven, kan afwijken van de werke-
lijke situatie. Controleer de omgeving van de auto tijdens het achteruitrij-
den altijd visueel, zowel met als zonder spiegels.
●Rijd langzaam terwijl u bij het achteruit- en vooruitrijden de snelheid regelt
met het rempedaal.
●Als de kans bestaat dat de auto een voetganger, een andere auto of een
ander obstakel zal raken, breng de auto dan tot stilstand door het rempe-
daal in te trappen en druk op de S-IPA-schakelaar om het systeem uit te
schakelen.
●Gebruik het systeem op een parkeerplaats met een vlakke ondergrond.
●Houd u aan de volgende voorzorgsmaatregelen, aangezien het stuurwiel
tijdens het gebruik automatisch wordt gedraaid.
• Het risico bestaat dat een stropdas, sjaal, uw arm, enz. vast komt te zit-
ten in het stuurwiel. Zorg dat uw bovenlichaam niet te dicht bij het stuur-
wiel komt. Voorkom ook dat kinderen te dicht bij het stuurwiel komen.
• U kunt uzelf tijdens het draaien van het stuurwiel bezeren als u lange
vingernagels hebt.
• Breng in een noodgeval de auto tot stilstand door het rempedaal in te
trappen en druk op de S-IPA-schakelaar om het systeem uit te schake-
len.
●Controleer altijd of er voldoende ruimte is voordat u probeert de auto te
parkeren en het systeem te bedienen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 488 Wednesday, December 14, 2016 1:05 PM

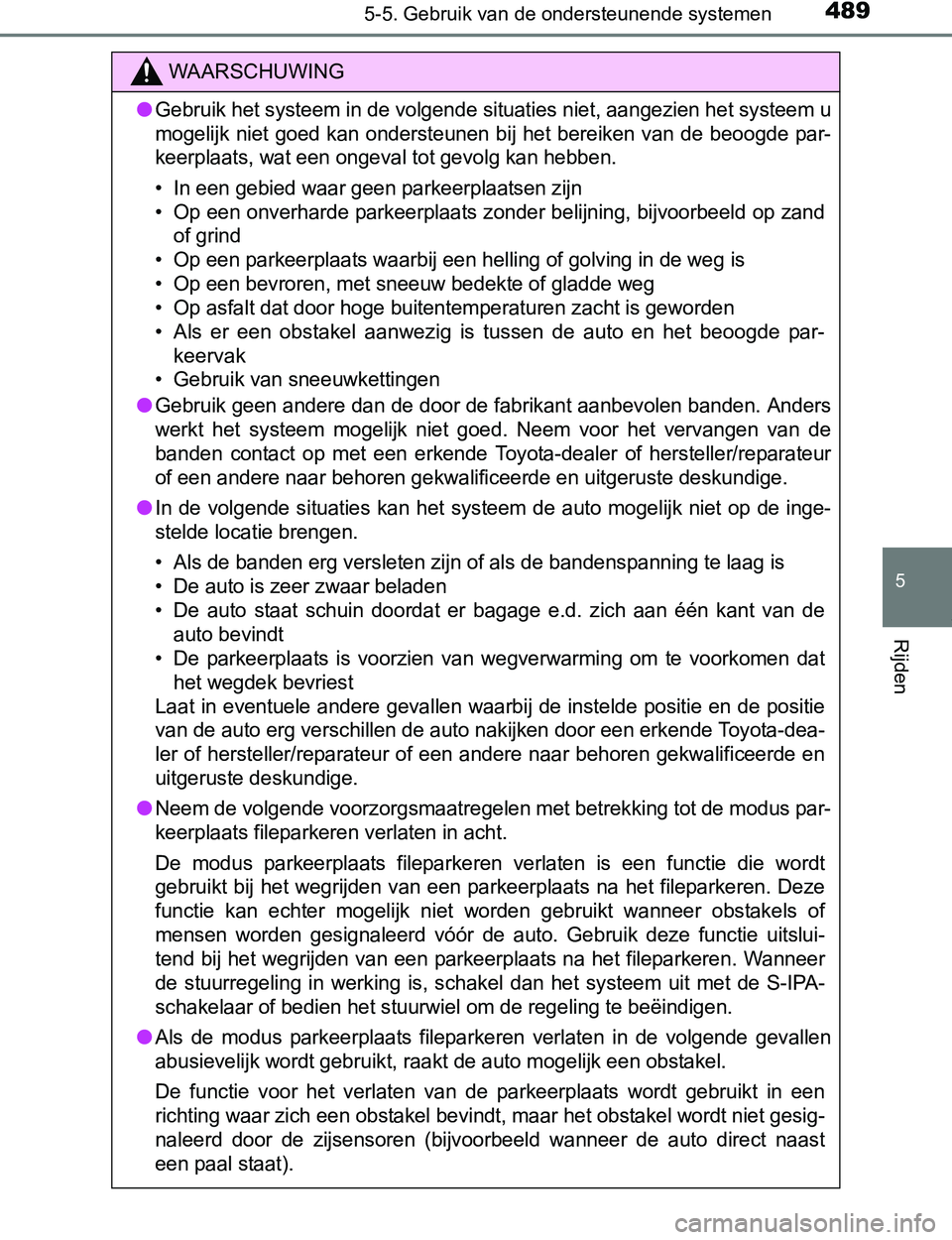

4895-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
WAARSCHUWING
●Gebruik het systeem in de volgende situaties niet, aangezien het systeem u
mogelijk niet goed kan ondersteunen bij het bereiken van de beoogde par-
keerplaats, wat een ongeval tot gevolg kan hebben.
• In een gebied waar geen parkeerplaatsen zijn
• Op een onverharde parkeerplaats zonder belijning, bijvoorbeeld op zand
of grind
• Op een parkeerplaats waarbij een helling of golving in de weg is
• Op een bevroren, met sneeuw bedekte of gladde weg
• Op asfalt dat door hoge buitentemperaturen zacht is geworden
• Als er een obstakel aanwezig is tussen de auto en het beoogde par-
keervak
• Gebruik van sneeuwkettingen
●Gebruik geen andere dan de door de fabrikant aanbevolen banden. Anders
werkt het systeem mogelijk niet goed. Neem voor het vervangen van de
banden contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●In de volgende situaties kan het systeem de auto mogelijk niet op de inge-
stelde locatie brengen.
• Als de banden erg versleten zijn of als de bandenspanning te laag is
• De auto is zeer zwaar beladen
• De auto staat schuin doordat er bagage e.d. zich aan één kant van de
auto bevindt
• De parkeerplaats is voorzien van wegverwarming om te voorkomen dat
het wegdek bevriest
Laat in eventuele andere gevallen waarbij de instelde positie en de positie
van de auto erg verschillen de auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Neem de volgende voorzorgsmaatregelen met betrekking tot de modus par-
keerplaats fileparkeren verlaten in acht.
De modus parkeerplaats fileparkeren verlaten is een functie die wordt
gebruikt bij het wegrijden van een parkeerplaats na het fileparkeren. Deze
functie kan echter mogelijk niet worden gebruikt wanneer obstakels of
mensen worden gesignaleerd vóór de auto. Gebruik deze functie uitslui-
tend bij het wegrijden van een parkeerplaats na het fileparkeren. Wanneer
de stuurregeling in werking is, schakel dan het systeem uit met de S-IPA-
schakelaar of bedien het stuurwiel om de regeling te beëindigen.
●Als de modus parkeerplaats fileparkeren verlaten in de volgende gevallen
abusievelijk wordt gebruikt, raakt de auto mogelijk een obstakel.
De functie voor het verlaten van de parkeerplaats wordt gebruikt in een
richting waar zich een obstakel bevindt, maar het obstakel wordt niet gesig-
naleerd door de zijsensoren (bijvoorbeeld wanneer de auto direct naast
een paal staat).
PRIUS PHV_OM_OM47A89E_(EE).book Page 489 Wednesday, December 14, 2016 1:05 PM

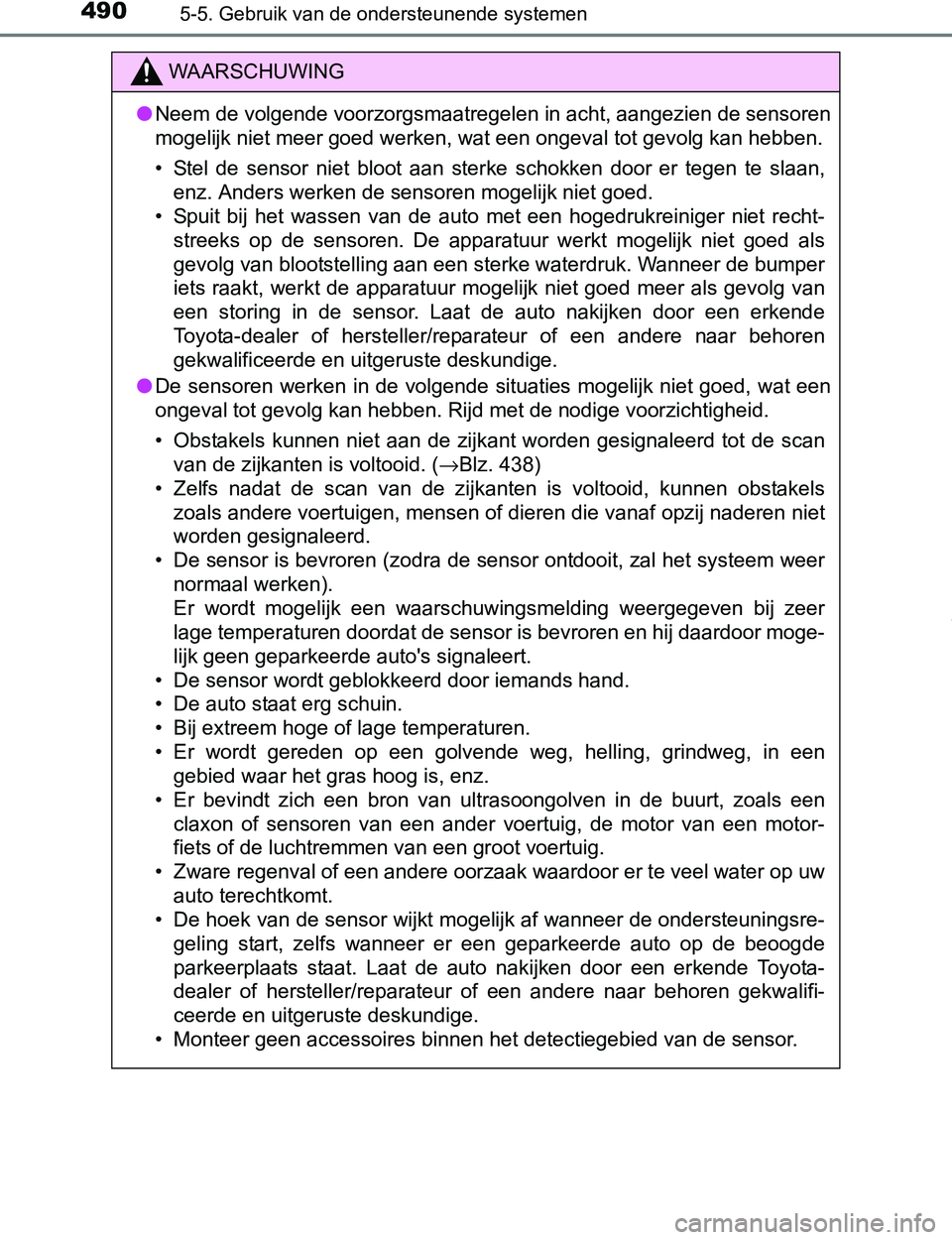

4905-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
●Neem de volgende voorzorgsmaatregelen in acht, aangezien de sensoren
mogelijk niet meer goed werken, wat een ongeval tot gevolg kan hebben.
• Stel de sensor niet bloot aan sterke schokken door er tegen te slaan,
enz. Anders werken de sensoren mogelijk niet goed.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet recht-
streeks op de sensoren. De apparatuur werkt mogelijk niet goed als
gevolg van blootstelling aan een sterke waterdruk. Wanneer de bumper
iets raakt, werkt de apparatuur mogelijk niet goed meer als gevolg van
een storing in de sensor. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De sensoren werken in de volgende situaties mogelijk niet goed, wat een
ongeval tot gevolg kan hebben. Rijd met de nodige voorzichtigheid.
• Obstakels kunnen niet aan de zijkant worden gesignaleerd tot de scan
van de zijkanten is voltooid. (→Blz. 438)
• Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels
zoals andere voertuigen, mensen of dieren die vanaf opzij naderen niet
worden gesignaleerd.
• De sensor is bevroren (zodra de sensor ontdooit, zal het systeem weer
normaal werken).
Er wordt mogelijk een waarschuwingsmelding weergegeven bij zeer
lage temperaturen doordat de sensor is bevroren en hij daardoor moge-
lijk geen geparkeerde auto's signaleert.
• De sensor wordt geblokkeerd door iemands hand.
• De auto staat erg schuin.
• Bij extreem hoge of lage temperaturen.
• Er wordt gereden op een golvende weg, helling, grindweg, in een
gebied waar het gras hoog is, enz.
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een
claxon of sensoren van een ander voertuig, de motor van een motor-
fiets of de luchtremmen van een groot voertuig.
• Zware regenval of een andere oorzaak waardoor er te veel water op uw
auto terechtkomt.
• De hoek van de sensor wijkt mogelijk af wanneer de ondersteuningsre-
geling start, zelfs wanneer er een geparkeerde auto op de beoogde
parkeerplaats staat. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Monteer geen accessoires binnen het detectiegebied van de sensor.
PRIUS PHV_OM_OM47A89E_(EE).book Page 490 Wednesday, December 14, 2016 1:05 PM
