1172-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
Het branden/knipperpatroon ver-
andert op de volgende manieren
om de gebruiker te informeren
over de laadstatus.
*1: Indien aanwezig
*2: Knippert gedurende ongeveer 15 seconden.
*3: Knippert gedurende ongeveer 10 seconden.
■Laadindicator
Als er systeemstoring optreedt tijdens het laden of als de op afstand bedienbare
airconditioning wordt gebruikt, knippert de laadindicator snel gedurende onge-
veer 10 seconden en gaat hij daarna uit.
Als dat gebeurt, wordt de volgende keer dat het hybridesysteem gestart wordt
een melding weergegeven op het multi-informatiedisplay. Volg de instructies die
worden weergegeven op het display als er een melding wordt weergegeven.
Laadindicator
Branden/
knipperpatroonConditie auto
Brandt
• Bezig met laden
• Laden is mogelijk
• “Traction Battery Heater” (verwarming tractiebat-
terij) (→Blz. 141) is aan
• “Traction Battery Cooler” (koeler tractiebatterij)
(→Blz. 142) is aan
*1
Knippert
(normaal)
*2Als het laadschema is opgeslagen (→Blz. 163) en
de laadkabel is aangesloten op de auto
Knippert snel*3Als laden niet mogelijk is door een storing in de voe-
dingsbron of auto enz.
(→Blz. 181)
Brandt niet
• De laadstekker is niet aangesloten op het laad-
contact.
• Als de laadtimer (→Blz. 163) stand-by staat
• Als het laden is voltooid
PRIUS PHV_OM_OM47A89E_(EE).book Page 117 Wednesday, December 14, 2016 1:05 PM

1412-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
■De laadtijd kan toenemen
In de volgende situaties kan de laadtijd langer zijn dan normaal:
●Bij erg hoge of bij erg lage temperaturen.
●De auto verbruikt veel elektriciteit, bijvoorbeeld wanneer de koplampen enz.
zijn ingeschakeld.
●Tijdens het laden is de stroom uitgevallen.
●Er is een onderbreking in de stroomvoorziening.
●Er is sprake van een spanningsval bij de externe voedingsbron.
●De lading van de 12V-accu is te laag, bijvoorbeeld omdat er gedurende lan-
gere tijd niet met de auto is gereden.
●De maximale stroomsterkte tijdens het laden is begrensd op 8 A via de
instellingen van het menu “Vehicle Settings” (voertuiginstellingen).
(→Blz. 137)
●Als de “Traction Battery Heater” (verwarming tractiebatterij) in werking is.
●Als de “Traction Battery Cooler” (koeler tractiebatterij) in werking is geweest
voor het laden. (indien aanwezig) (→Blz. 142)
■Gebruik van een gelijkstroomlader
Gelijkstroomladers kunnen niet worden gebruikt voor deze auto.
Deze auto is uitgerust met meerdere functies die aan het laden
gekoppeld zijn.
■“Traction Battery Heater” (verwarming tractiebatterij)
Als de buitentemperatuur laag is en de laadkabel is aangesloten op
de auto, verwarmt deze functie automatisch het batterijpakket (trac-
tiebatterij) totdat deze een bepaalde temperatuur bereikt of over-
schrijdt.
●Als de laadkabel wordt verwijderd van de auto of ongeveer
3 dagen op de auto aangesloten blijft, wordt het systeem auto-
matisch uitgeschakeld.
●Als de laadtimer wordt gebruikt (→Blz. 163), werkt deze functie
overeenkomstig de instellingen van de timer.
Laadgekoppelde functies
PRIUS PHV_OM_OM47A89E_(EE).book Page 141 Wednesday, December 14, 2016 1:05 PM

1422-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)■
“Traction Battery Cooler” (koeler tractiebatterij)
(indien aanwezig)
Als het batterijpakket (tractiebatterij) heet is, wordt het ter bescher-
ming gekoeld door de airconditioning van de auto voordat het laden
wordt uitgevoerd.
Als de temperatuur van het bat-
terijpakket (tractiebatterij) hoger
is dan een bepaalde waarde en
het contact UIT wordt gezet,
wordt er een controlescherm
weergegeven op het multi-infor-
matiedisplay dat aangeeft of de
“Traction Battery Cooler” (koe-
ler tractiebatterij) is ingescha-
keld.
Als “No” (nee) geselecteerd is, werkt het koelsysteem voor het batte-
rijpakket (tractiebatterij) niet.
■“Traction Battery Heater” (verwarming tractiebatterij)
●“Traction Battery Heater” (verwarming tractiebatterij) kan ingeschakeld wor-
den als er niet geladen wordt.
●Als de “Traction Battery Heater” (verwarming tractiebatterij) in werking is,
brandt de laadindicator.
●Als de “Traction Battery Heater” (verwarming tractiebatterij) in werking is tij-
dens het laden, kan het laden langer duren dan normaal.
●Als de buitentemperatuur hoog wordt terwijl de “Traction Battery Heater”
(verwarming tractiebatterij) in werking is, kan het laden voltooid zijn voor de
ingestelde “Departure”-tijd (vertrektijd). (→Blz. 163)
●De “Traction Battery Heater” (verwarming tractiebatterij) kan in- en uitge-
schakeld worden in “Vehicle Settings” (voertuiginstellingen) op het multi-
informatiedisplay. (→Blz. 708)
PRIUS PHV_OM_OM47A89E_(EE).book Page 142 Wednesday, December 14, 2016 1:05 PM

1432-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)■“Traction Battery Cooler” (koeler tractiebatterij) (indien aanwezig)
●
Als de temperatuur van het batterijpakket (tractiebatterij) hoger is dan een
bepaalde waarde en het contact UIT wordt gezet, wordt er een controle-
scherm weergegeven op het multi-informatiedisplay dat aangeeft of de “Trac-
tion Battery Cooler” (koeler tractiebatterij) is ingeschakeld. Als na ongeveer
5 minuten “Yes” (ja) op dit scherm wordt weergegeven, kan het systeem in
werking treden.
●Als het laden begint, werkt de “Traction Battery Cooler” (koeler tractiebatterij)
alleen als de temperatuur van het batterijpakket (tractiebatterij) hoog is.
●De laadindicator brandt wanneer de “Traction Battery Cooler” (koeler tractie-
batterij) stand-by staat of in werking is.
●De “Traction Battery Cooler” (koeler tractiebatterij) werkt maximaal ongeveer
30 minuten. Als echter de “Departure”-tijd (vertrektijd) is ingesteld (
→Blz. 163)
en er niet voldoende tijd zit tussen het huidige tijdstip en het tijdstip waarop
het laden voltooid is, kan de tijd dat de “Traction Battery Cooler” (koeler trac-
tiebatterij) in werking is, korter worden.
●Als er nog maar weinig resterende lading in het batterijpakket (tractiebatterij)
aanwezig is, werkt de “Traction Battery Cooler” (koeler tractiebatterij) mogelijk
niet, ook al is de temperatuur van het batterijpakket (tractiebatterij) hoog.
●Als de volgende handelingen worden uitgevoerd terwijl de “Traction Battery
Cooler” (koeler tractiebatterij) in werking is, wordt het koelen van het batte-
rijpakket (tractiebatterij) gestopt.
• Er wordt een portier geopend
• De motorkap wordt geopend
• Het contact wordt in een andere stand dan UIT gezet
• Het alarmsysteem is in werking (indien aanwezig) (
→Blz. 81)
• De schakelstand wordt in een andere stand dan stand P gezet
• De op afstand bedienbare airconditioning is ingeschakeld (
→Blz. 516)
• “Charge Now” (nu laden) wordt uitgevoerd (
→Blz. 171)
• De resterende lading in het batterijpakket (tractiebatterij) is lager dan een
bepaalde waarde
●Als het contact UIT wordt gezet, wordt er een controlescherm weergegeven
op het multi-informatiedisplay dat aangeeft of de “Traction Battery Cooler”
(koeler tractiebatterij) is ingeschakeld. Dit controlescherm kan worden in- en
uitgeschakeld in de “Meter Customize”-instellingen (persoonlijke voorkeursin-
stellingen instrumentenpaneel) op het multi-informatiedisplay (
→Blz. 245).
Als voor het controlescherm echter “Off” (uit) wordt geselecteerd, werkt de
“Traction Battery Cooler” (koeler tractiebatterij) niet meer.
●De “Traction Battery Cooler” (koeler tractiebatterij) gebruikt de energie van
het batterijpakket (tractiebatterij) en de externe voedingsbron.
• Als de “Traction Battery Cooler” (koeler tractiebatterij) in werking is, neemt
de resterende lading in het batterijpakket (tractiebatterij) binnen een
zekere marge toe en af en neemt niet toe zoals bij normaal laden.
• De werking van de “Traction Battery Cooler” (koeler tractiebatterij) wordt
herkend als laden door een laadsysteem. Het laadsysteem berekent hier-
voor dan ook kosten op basis van de laadtijd.
PRIUS PHV_OM_OM47A89E_(EE).book Page 143 Wednesday, December 14, 2016 1:05 PM

1652-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)■Als de laadkabel aangesloten blijft op de auto
Zelfs als er meerdere opeenvolgende laadschema's zijn opgeslagen, wordt
de volgende laadprocedure niet uitgevoerd volgens de timer als de laadkabel
na het voltooien van de laadprocedure niet is verwijderd en opnieuw is aan-
gesloten. Verder zal, als het batterijpakket (tractiebatterij) volledig geladen is,
het laden volgens de timer niet worden uitgevoerd.
■“Climate Prep” (aircovoorbereiding) (indien aanwezig)
●Als de aircogekoppelde instelling aan staat, werkt de airconditioning tot de
ingestelde vertrektijd. De airconditioning verbruikt dan elektriciteit waardoor
<004b004800570003004f0044004700480051000300500052004a0048004f004c004d004e00030051004c00480057000300590052004f005700520052004c00470003004c00560003005200530003004700480003004c0051004a0048005600570048004f00
4700480003005900480055005700550048004e0057004c004d[d.
●Als het batterijpakket (tractiebatterij) volledig geladen is, zal er niet worden
geladen, ook al is er een laadschema ingesteld. Als “Climate Prep” (airco-
voorbereiding) echter aan is gezet, werkt de airconditioning slechts één
keer als het tijdstip nadert dat is ingesteld bij “Departure” (vertrek). Als dat
gebeurt, zal de airconditioning elektriciteit verbruiken en kan de resterende
lading in het batterijpakket (tractiebatterij) bij het vertrek zijn afgenomen.
■Wanneer de timerinstellingen worden genegeerd
Als de volgende handelingen worden uitgevoerd terwijl de laadtimer stand-by
staat, wordt het laden via de timer tijdelijk geannuleerd en wordt er direct
begonnen met laden.
●Als de op afstand bedienbare airconditioning (→Blz. 516) bediend wordt
●Als “Charge Now” (nu laden) aangezet wordt (→Blz. 171)
●Als er een handeling wordt uitgevoerd waardoor het laden middels de timer
tijdelijk wordt geannuleerd (→Blz. 155)
■Effecten van de buitentemperatuur
Als de laadmodus is ingesteld op “Departure” (vertrek), kunnen de timerin-
stellingen worden genegeerd vanwege de buitentemperatuur en kan het
laden direct beginnen.
■“Traction Battery Cooler” (koeler tractiebatterij) (indien aanwezig)
(→Blz. 142)
Als het laden wordt uitgevoerd met behulp van de timer, kan de koelfunctie
voor het batterijpakket (tractiebatterij) in werking treden, afhankelijk van de
temperatuur van het batterijpakket (tractiebatterij).
●Als de laadmodus is ingesteld op “Start”, begint het koelen op het ingestelde
starttijdstip van het laden.
●Als de laadmodus is ingesteld op “Departure” (vertrek), begint het koelen
ongeveer 30 minuten voor het starttijdstip van het laden. Als er echter geen
tijd is om het laden binnen de ingestelde tijd te voltooien, kan de koeltijd van
het batterijpakket (tractiebatterij) verkort worden en werkt “Traction Battery
Cooler” (koeler batterijpakket) mogelijk niet.
PRIUS PHV_OM_OM47A89E_(EE).book Page 165 Wednesday, December 14, 2016 1:05 PM

1772-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
■Solarlaadsysteem
●In de volgende situaties wordt het laden van het batterijpakket (tractiebatte-
rij) via het solarlaadsysteem niet uitgevoerd. Het opwekken van zonne-ener-
gie stopt als de solarbatterij volledig geladen is.
• Laden via een externe voedingsbron
• Het contact staat niet UIT
• De “Traction Battery Heater” (verwarming tractiebatterij) is in werking
(→Blz. 141)
• De op afstand bedienbare airconditioning is ingeschakeld
• Als de resterende lading van het batterijpakket (tractiebatterij) ongeveer
90% of meer is van de volledige laadcapaciteit bij het laden door een
externe voedingsbron
●In de volgende situaties stopt het solarlaadsysteem met het opwekken van
zonne-energie en het leveren van energie aan het batterijpakket (tractiebat-
terij) en andere systemen.
• De functie voor het behoud van de temperatuur van het solarlaadsys-
teem is in werking
• Er is een storing aanwezig in het solarlaadsysteem
• Wanneer de kabels van de 12V-accu zijn losgenomen
●De hoeveelheid energie die door het zonnedak kan worden opgewekt, is
afhankelijk van het seizoen, het klimaat, de weersomstandigheden, de hoek
van de auto en omgevingsfactoren.
●Zelfs als maar een deel van het zonnedak in de schaduw ligt, kan er al
sprake zijn van een aanzienlijke terugval in energieopwekking.
●
Volg onderstaande aanwijzingen om het zonnedak optimaal te laten presteren.
• Reinig het dak regelmatig (vooral bladeren en vogeluitwerpselen kunnen
leiden tot een aanzienlijke afname van de energieopwekking).
• Verwijder sneeuw zo snel mogelijk van het dak
• Breng geen striping of stickers aan op het dak
Geadviseerd wordt geen dakdrager of iets dergelijks te monteren tenzij
dit noodzakelijk is
●Als het batterijpakket (tractiebatterij) volledig geladen is, wordt het laden
van het batterijpakket via het solarlaadsysteem niet uitgevoerd. Als het niet
nodig is te laden via een externe voedingsbron, laad de auto dan zoveel
mogelijk overdag met het solarlaadsysteem en gebruik de externe voe-
dingsbron alleen 's nachts. Op deze manier wordt effectief gebruikgemaakt
van het solarlaadsysteem.
●Als de auto bij warm weer geparkeerd staat, treedt de functie voor het
behoud van de temperatuur van het solarlaadsysteem snel in werking door
de hoge temperatuur in het interieur van de auto. Het solarlaadsysteem kan
effectief gebruikt worden door een zonnescherm te gebruiken, de auto te
parkeren met de voorzijde naar het noorden enz.
PRIUS PHV_OM_OM47A89E_(EE).book Page 177 Wednesday, December 14, 2016 1:05 PM

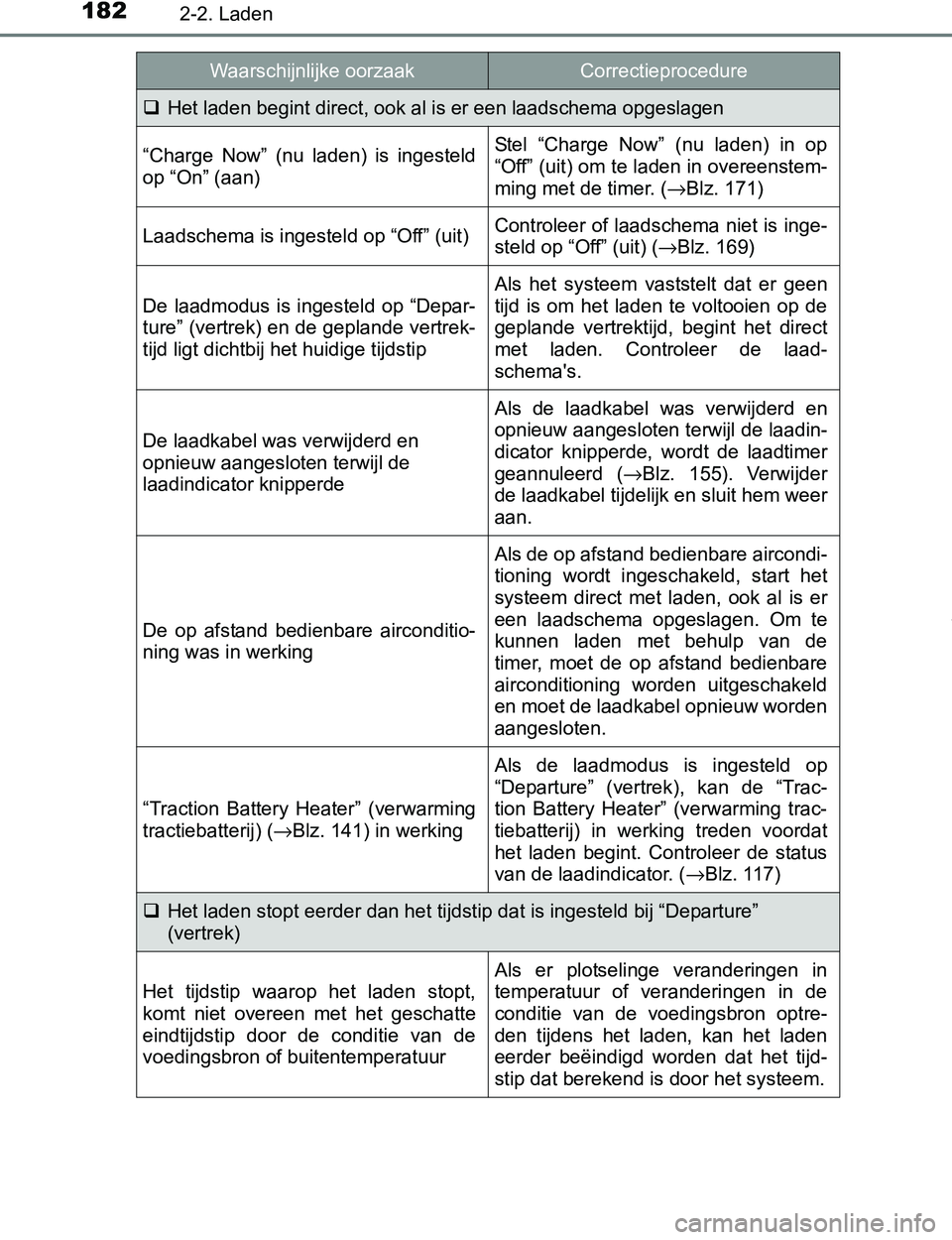

1822-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
Het laden begint direct, ook al is er een laadschema opgeslagen
“Charge Now” (nu laden) is ingesteld
op “On” (aan)Stel “Charge Now” (nu laden) in op
“Off” (uit) om te laden in overeenstem-
ming met de timer. (→Blz. 171)
Laadschema is ingesteld op “Off” (uit)Controleer of laadschema niet is inge-
steld op “Off” (uit) (→Blz. 169)
De laadmodus is ingesteld op “Depar-
ture” (vertrek) en de geplande vertrek-
tijd ligt dichtbij het huidige tijdstip
Als het systeem vaststelt dat er geen
tijd is om het laden te voltooien op de
geplande vertrektijd, begint het direct
met laden. Controleer de laad-
schema's.
De laadkabel was verwijderd en
opnieuw aangesloten terwijl de
laadindicator knipperde
Als de laadkabel was verwijderd en
opnieuw aangesloten terwijl de laadin-
dicator knipperde, wordt de laadtimer
geannuleerd (→Blz. 155). Verwijder
de laadkabel tijdelijk en sluit hem weer
aan.
De op afstand bedienbare airconditio-
ning was in werking
Als de op afstand bedienbare aircondi-
tioning wordt ingeschakeld, start het
systeem direct met laden, ook al is er
een laadschema opgeslagen. Om te
kunnen laden met behulp van de
timer, moet de op afstand bedienbare
airconditioning worden uitgeschakeld
en moet de laadkabel opnieuw worden
aangesloten.
“Traction Battery Heater” (verwarming
tractiebatterij) (→Blz. 141) in werking
Als de laadmodus is ingesteld op
“Departure” (vertrek), kan de “Trac-
tion Battery Heater” (verwarming trac-
tiebatterij) in werking treden voordat
het laden begint. Controleer de status
van de laadindicator. (→Blz. 117)
Het laden stopt eerder dan het tijdstip dat is ingesteld bij “Departure”
(vertrek)
Het tijdstip waarop het laden stopt,
komt niet overeen met het geschatte
eindtijdstip door de conditie van de
voedingsbron of buitentemperatuur
Als er plotselinge veranderingen in
temperatuur of veranderingen in de
conditie van de voedingsbron optre-
den tijdens het laden, kan het laden
eerder beëindigd worden dat het tijd-
stip dat berekend is door het systeem.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47A89E_(EE).book Page 182 Wednesday, December 14, 2016 1:05 PM

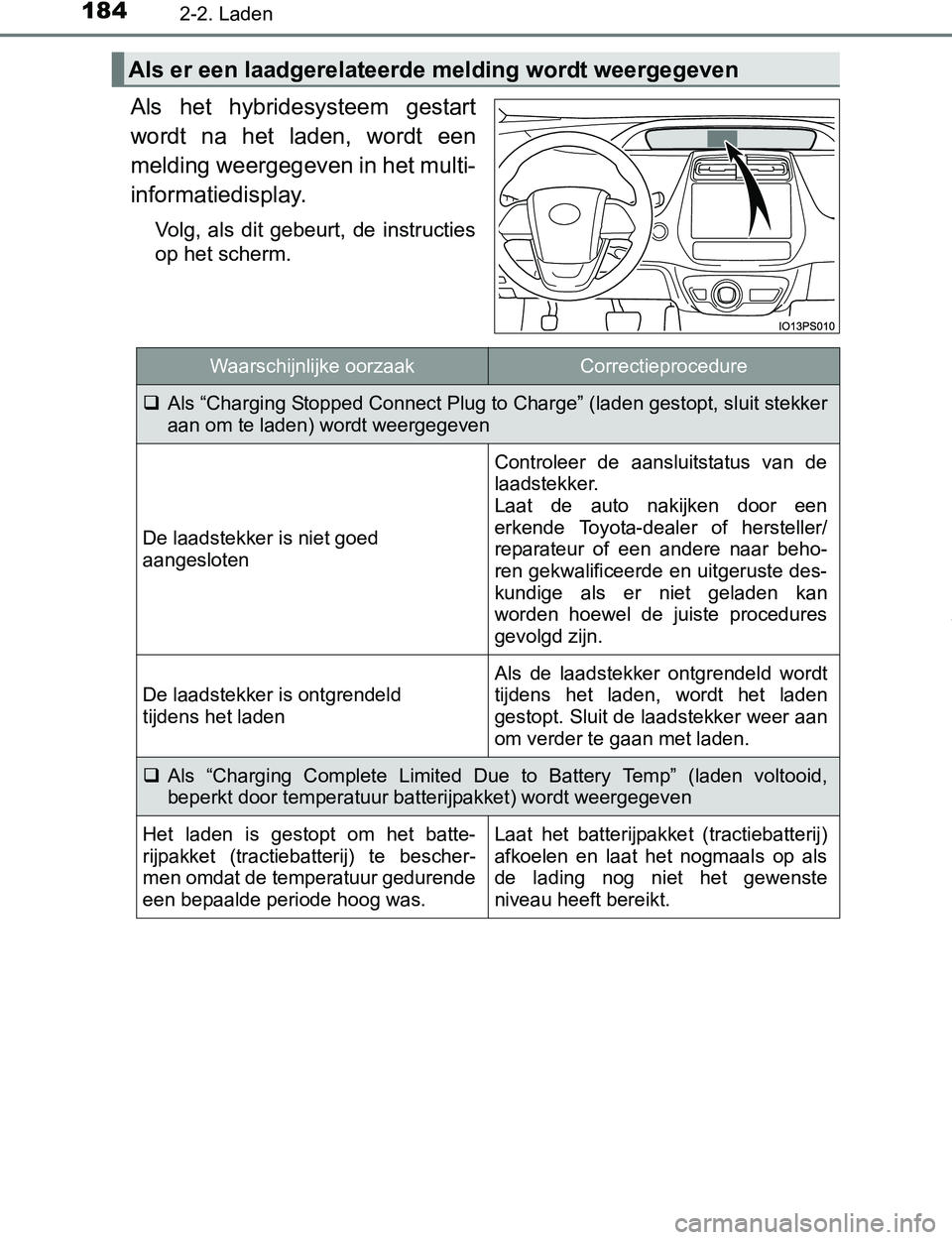

1842-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
Als het hybridesysteem gestart
wordt na het laden, wordt een
melding weergegeven in het multi-
informatiedisplay.
Volg, als dit gebeurt, de instructies
op het scherm.
Als er een laadgerelateerde melding wordt weergegeven
Waarschijnlijke oorzaakCorrectieprocedure
Als “Charging Stopped Connect Plug to Charge” (laden gestopt, sluit stekker
aan om te laden) wordt weergegeven
De laadstekker is niet goed
aangesloten
Controleer de aansluitstatus van de
laadstekker.
Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste des-
kundige als er niet geladen kan
worden hoewel de juiste procedures
gevolgd zijn.
De laadstekker is ontgrendeld
tijdens het ladenAls de laadstekker ontgrendeld wordt
tijdens het laden, wordt het laden
gestopt. Sluit de laadstekker weer aan
om verder te gaan met laden.
Als “Charging Complete Limited Due to Battery Temp” (laden voltooid,
beperkt door temperatuur batterijpakket) wordt weergegeven
Het laden is gestopt om het batte-
rijpakket (tractiebatterij) te bescher-
men omdat de temperatuur gedurende
een bepaalde periode hoog was.Laat het batterijpakket (tractiebatterij)
afkoelen en laat het nogmaals op als
de lading nog niet het gewenste
niveau heeft bereikt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 184 Wednesday, December 14, 2016 1:05 PM

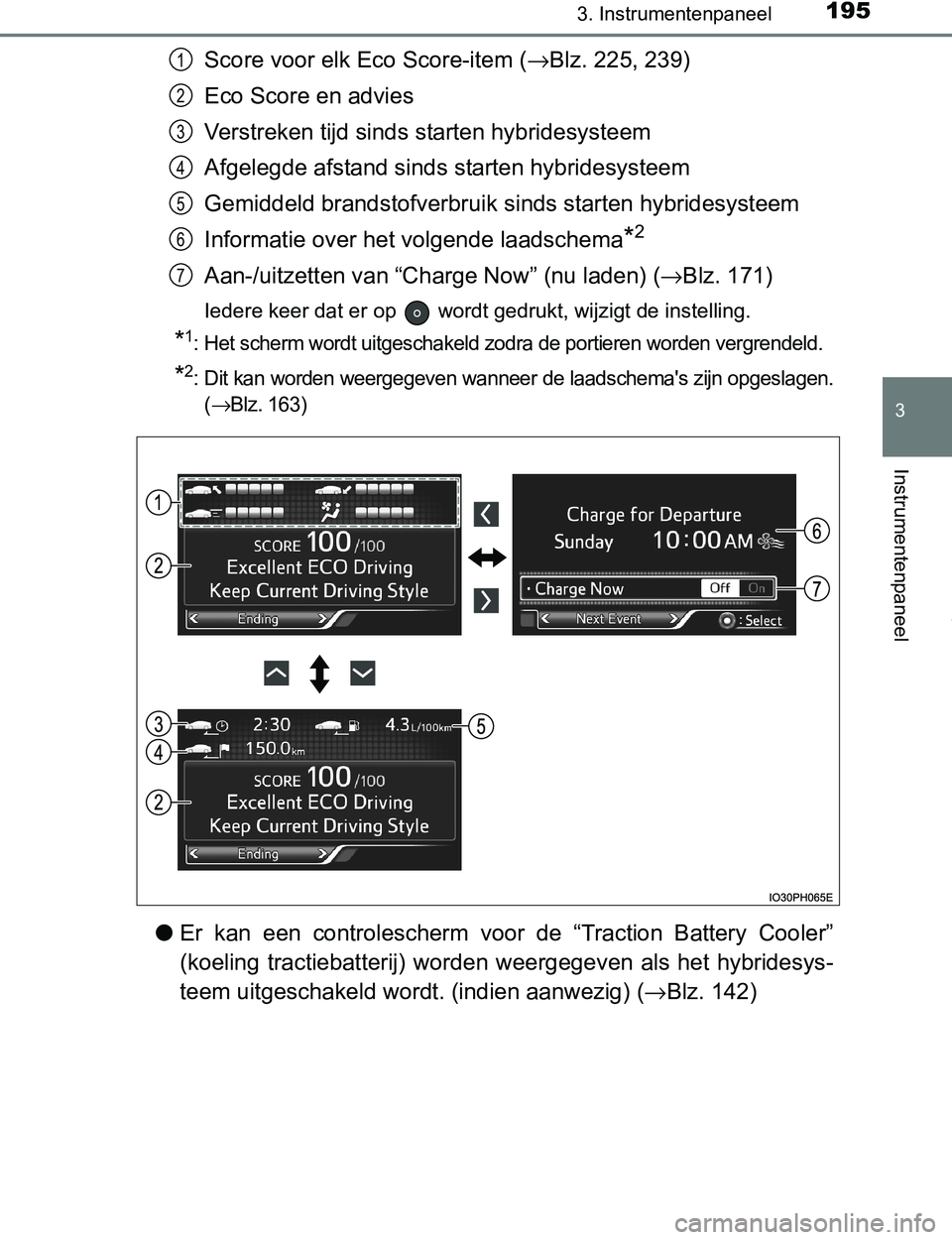

1953. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Score voor elk Eco Score-item (→Blz. 225, 239)
Eco Score en advies
Verstreken tijd sinds starten hybridesysteem
Afgelegde afstand sinds starten hybridesysteem
Gemiddeld brandstofverbruik sinds starten hybridesysteem
Informatie over het volgende laadschema
*2
Aan-/uitzetten van “Charge Now” (nu laden) (→Blz. 171)
Iedere keer dat er op wordt gedrukt, wijzigt de instelling.
*1: Het scherm wordt uitgeschakeld zodra de portieren worden vergrendeld.
*2: Dit kan worden weergegeven wanneer de laadschema's zijn opgeslagen.
(
→Blz. 163)
●Er kan een controlescherm voor de “Traction Battery Cooler”
(koeling tractiebatterij) worden weergegeven als het hybridesys-
teem uitgeschakeld wordt. (indien aanwezig) (→Blz. 142)
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47A89E_(EE).book Page 195 Wednesday, December 14, 2016 1:05 PM

2453. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
“Meter Customize”-instellingen (persoonlijke voorkeursinstel-
lingen instrumentenpaneel) ( )
OnderwerpInstellingenResultaat van instelling
“Screen OFF”
(scherm UIT)*
1“Yes” (ja)
Uitschakelen van het multi-informatiedis-
play.
“No” (nee)
“HV System
Indicator”
(controlelampje
hybridesysteem)
(→Blz. 221)“ECO Accelera-
tor Guidance”
(begeleiding
milieubewust
bedienen
gaspedaal)“On”
(aan)
Schakelt de “ECO Accelerator
Guidance” (begeleiding
milieubewust bedienen
gaspedaal) in en uit.
“Off” (uit)
“EV Indicator
Light On/Off”
(EV-controle-
lampje aan/uit)“On”
(aan)Schakelt het EV-controlelampje
in en uit.
“Off” (uit)
“EV Drive
Monitor”
(EV-aandrijflijn-
monitor)
“EV Dis-
tance”
(actiera-
dius elek-
trisch
rijden)
Wisselt de informatie in de linker
bovenhoek van de hybridesys-
teemindicator. (→Blz. 226)“EV
Energy”
(EV-
energie)
“Blank”
(geen
weer-
gave)
“Pop-up
Display On/Off”
(pop-updisplay
aan/uit)
“Instrument
Panel Light”
(verlichting
instrumentenpa-
neel)*
2
“On”
(aan)
Schakelt het pop-updisplay van het
geselecteerde item op het multi-in
formatiedisplay in en uit.
“Off” (uit)
“Climate settings”
(klimaatinstellin-
gen)“On”
(aan)
“Off” (uit)
“Cruise
Control
Operation
Display” (weer
gave werking
cruise control)“On”
(aan)
“Off” (uit)
“HUD
Settings”
(instellingen
HUD)*
3
“On”
(aan)
“Off” (uit)
“Driving Mode
Select” (rijmo-
dusselectie)“On”
(aan)
“Off” (uit)
“Traction
Battery Cooler”
(koeler
batterijpakket)*
3
“On”
(aan)
“Off” (uit)
PRIUS PHV_OM_OM47A89E_(EE).book Page 245 Wednesday, December 14, 2016 1:05 PM
