3915-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)
5
Conduite
■Si le voyant PCS clignote et qu’un message d’avertissement s’affiche sur l’écran
multifonction
Le système de sécurité préventive peut être temporairement indisponible ou peut pré-
senter un dysfonctionnement.
●Dans les cas suivants, le voyant s’éteint, le message disparaît et le système devient
opérationnel dès le rétablissement des conditions de fonctionnement normales :
• Lorsque la zone autour du capteur radar ou du capteur de caméra est chaude, par
exemple au soleil
• Lorsque la zone autour du capteur radar ou du capteur de caméra est froide, par
exemple dans un environnement extrêmement froid
• Lorsque le capteur radar ou l’emblème de calandre est sale ou couvert de neige,
etc.
• Lorsque la zone du pare-brise située à l’avant du capteur de caméra est embuée
ou recouverte de condensation ou de givre
(Désembuage du pare-brise : P. 5 1 9 )
• Si le capteur de caméra est obstrué, par exemple lorsque le capot est ouvert ou
qu’un autocollant est fixé sur le pare-brise à proximité du capteur de caméra
●Si le voyant PCS continue à clignoter ou si le message d’avertissement ne disparaît
pas, le système peut présenter un dysfonctionnement. Faites immédiatement vérifier
votre véhicule par un concessionnaire ou un réparateur Toyota agréé, ou par tout
autre professionnel dûment qualifié et équipé.
■Si la VSC est désactivée
●Si la VSC est désactivée (P. 504), les fonctions d’assistance au freinage à action
préventive et de freinage à action préventive sont également désactivées.
●Le voyant PCS s’allume et le message “Aide au freinage pré-collision désactivée car
VSC désactivé” s’affiche sur l’écran multifonction.

3925-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)
LDA (avertissement de sortie de file avec
commande de direction)
Lorsque vous conduisez sur des autoroutes et des routes marquées de
lignes blanches (jaunes), cette fonction avertit le conducteur lorsque le véhi-
cule risque de quitter sa file et offre une aide en actionnant le volant pour
maintenir le véhicule dans sa file.
Le système LDA reconnaît les lignes
blanches (jaunes) visibles grâce au
capteur de caméra situé sur la partie
supérieure du pare-brise.
◆Fonction d’avertissement de sortie de file
Lorsque le système détermine que
le véhicule peut quitter sa file, un
avertissement s’affiche sur l’écran
multifonction et le signal sonore
retentit pour avertir le conducteur.
Lorsque le signal sonore retentit,
vérifiez les conditions de conduite
environnantes et maniez prudem-
ment le volant pour faire revenir le
véhicule au centre de la file.
Résumé des fonctions
Fonctions assurées par le système LDA

3935-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)
5
Conduite
◆Fonction de commande de direction
Lorsque le système détermine que
le véhicule risque de sortir de sa
file, le système offre l’aide néces-
saire en actionnant le volant par
petites étapes pendant une courte
période pour maintenir le véhicule
dans sa file.
Si le système détecte que le volant
n’a pas été actionné pendant une
durée déterminée ou qu’il n’est pas
fermement tenu, un message
d’avertissement s’affiche sur l’écran
multifonction et la fonction est tem-
porairement annulée.
◆Avertissement de roulis du véhicule
Lorsque le véhicule oscille ou
semble quitter sa file à plusieurs
reprises, le signal sonore retentit et
un message s’affiche sur l’écran
multifonction pour avertir le
conducteur.

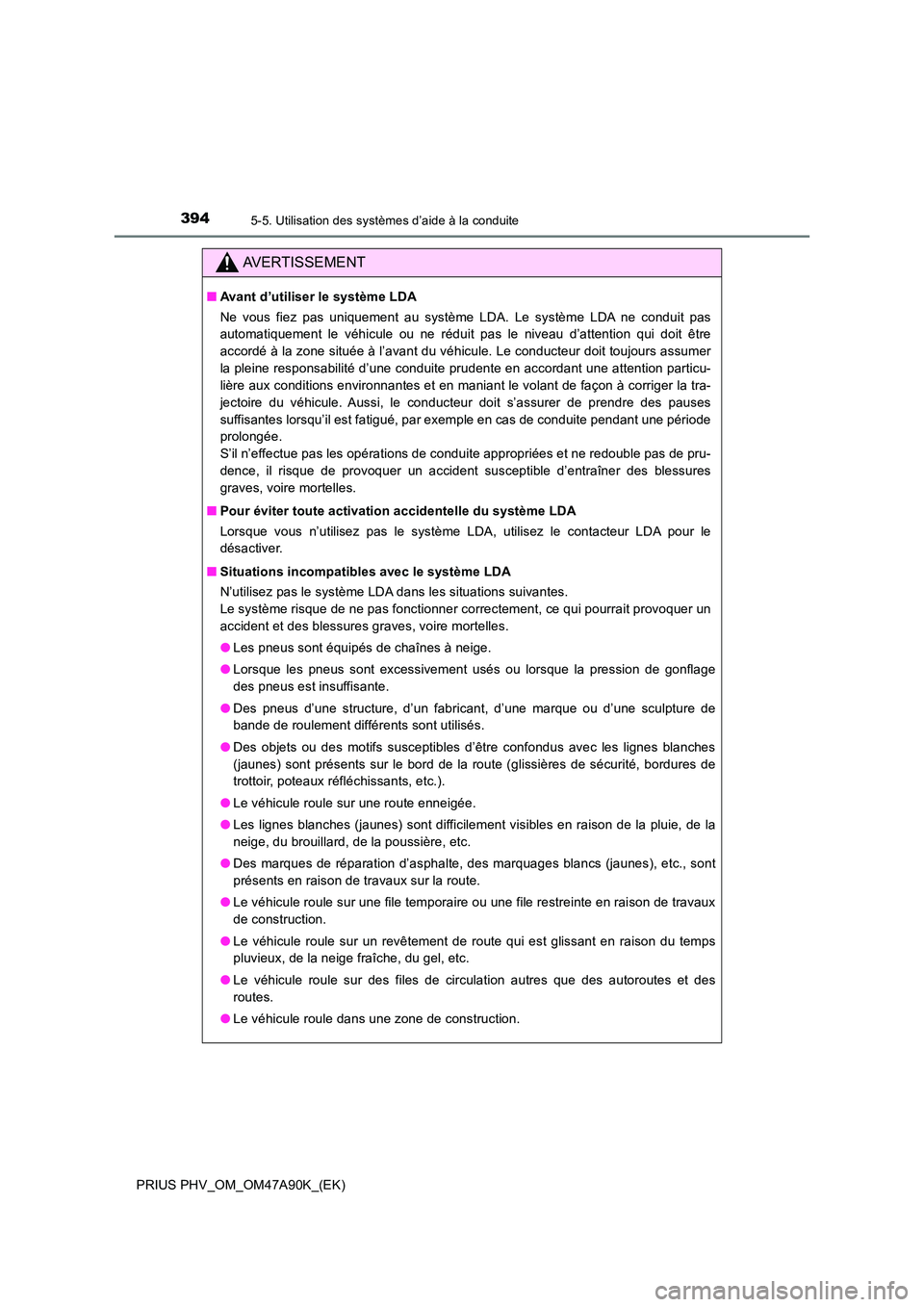

3945-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)
AVERTISSEMENT
■Avant d’utiliser le système LDA
Ne vous fiez pas uniquement au système LDA. Le système LDA ne conduit pas
automatiquement le véhicule ou ne réduit pas le niveau d’attention qui doit être
accordé à la zone située à l’avant du véhicule. Le conducteur doit toujours assumer
la pleine responsabilité d’une conduite prudente en accordant une attention particu-
lière aux conditions environnantes et en maniant le volant de façon à corriger la tra-
jectoire du véhicule. Aussi, le conducteur doit s’assurer de prendre des pauses
suffisantes lorsqu’il est fatigué, par exemple en cas de conduite pendant une période
prolongée.
S’il n’effectue pas les opérations de conduite appropriées et ne redouble pas de pru-
dence, il risque de provoquer un accident susceptible d’entraîner des blessures
graves, voire mortelles.
■ Pour éviter toute activation accidentelle du système LDA
Lorsque vous n’utilisez pas le système LDA, utilisez le contacteur LDA pour le
désactiver.
■ Situations incompatibles avec le système LDA
N’utilisez pas le système LDA dans les situations suivantes.
Le système risque de ne pas fonctionner correctement, ce qui pourrait provoquer un
accident et des blessures graves, voire mortelles.
● Les pneus sont équipés de chaînes à neige.
● Lorsque les pneus sont excessivement usés ou lorsque la pression de gonflage
des pneus est insuffisante.
● Des pneus d’une structure, d’un fabricant, d’une marque ou d’une sculpture de
bande de roulement différents sont utilisés.
● Des objets ou des motifs susceptibles d’être confondus avec les lignes blanches
(jaunes) sont présents sur le bord de la route (glissières de sécurité, bordures de
trottoir, poteaux réfléchissants, etc.).
● Le véhicule roule sur une route enneigée.
● Les lignes blanches (jaunes) sont difficilement visibles en raison de la pluie, de la
neige, du brouillard, de la poussière, etc.
● Des marques de réparation d’asphalte, des marquages blancs (jaunes), etc., sont
présents en raison de travaux sur la route.
● Le véhicule roule sur une file temporaire ou une file restreinte en raison de travaux
de construction.
● Le véhicule roule sur un revêtement de route qui est glissant en raison du temps
pluvieux, de la neige fraîche, du gel, etc.
● Le véhicule roule sur des files de circulation autres que des autoroutes et des
routes.
● Le véhicule roule dans une zone de construction.

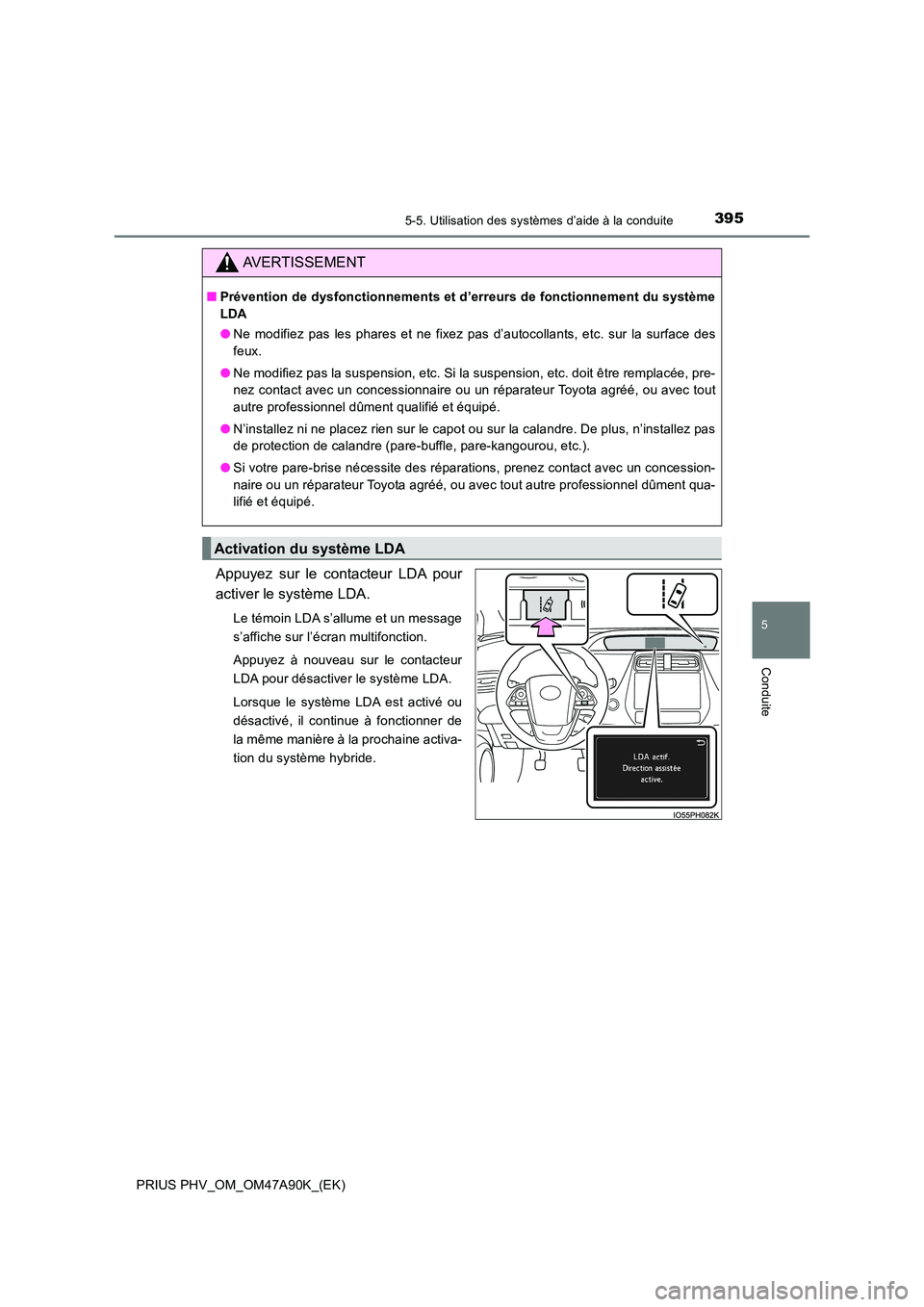

3955-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)
5
Conduite
Appuyez sur le contacteur LDA pour
activer le système LDA.
Le témoin LDA s’allume et un message
s’affiche sur l’écran multifonction.
Appuyez à nouveau sur le contacteur
LDA pour désactiver le système LDA.
Lorsque le système LDA est activé ou
désactivé, il continue à fonctionner de
la même manière à la prochaine activa-
tion du système hybride.
AVERTISSEMENT
■ Prévention de dysfonctionnements et d’erreurs de fonctionnement du système
LDA
● Ne modifiez pas les phares et ne fixez pas d’autocollants, etc. sur la surface des
feux.
● Ne modifiez pas la suspension, etc. Si la suspension, etc. doit être remplacée, pre-
nez contact avec un concessionnaire ou un réparateur Toyota agréé, ou avec tout
autre professionnel dûment qualifié et équipé.
● N’installez ni ne placez rien sur le capot ou sur la calandre. De plus, n’installez pas
de protection de calandre (pare-buffle, pare-kangourou, etc.).
● Si votre pare-brise nécessite des réparations, prenez contact avec un concession-
naire ou un réparateur Toyota agréé, ou avec tout autre professionnel dûment qua-
lifié et équipé.
Activation du système LDA

3965-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)
Témoin LDA
S’allume lorsque le système LDA
est activé.
Témoin de commande de direc-
tion et écran de fonctionnement de
l’assistance à l’actionnement du
volant
Lorsque cette assistance à l’action-
nement du volant de la fonction de
commande de direction est active,
le témoin s’allume et l’écran de
fonctionnement s’allume sur
l’écran multifonction.
Affichage de la fonction d’avertissement de sortie de file
S’affiche lorsque l’écran multifonction passe à l’écran . (P. 246)
Indications sur le combiné d’instruments
1
2
3
L’intérieur des lignes blanches affi-
chées est blancL’intérieur des lignes blanches
affichées est noir
Indique que le système reconnaît les
lignes blanches (jaunes). Lorsque le
véhicule quitte sa file, la ligne blanche
qui apparaît sur le côté dont le véhi-
cule s’éloigne clignote en orange.Indique que le système ne parvient
pas à reconnaître les lignes
blanches (jaunes) ou est temporai-
rement annulé.

3975-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)
5
Conduite
■Conditions d’utilisation de chaque fonction
●Fonction d’avertissement de sortie de file
Cette fonction s’active lorsque toutes les conditions suivantes sont réunies.
• Le LDA est activé.
• La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.
• Le système reconnaît les lignes blanches (jaunes).
• La largeur de la file de circulation est égale ou supérieure à 3 m (9,8 ft.).
• Le levier des clignotants n’est pas actionné.
• Le véhicule est conduit sur une route droite ou dans un léger virage dont le rayon
est supérieur à 150 m (492 ft) environ.
• Aucun dysfonctionnement du système n’est détecté. (P. 400)
●Fonction de commande de direction
Cette fonction s’active lorsque toutes les conditions suivantes sont remplies en plus
des conditions de fonctionnement de la fonction d’avertissement de sortie de file.
• Le paramètre “ (Activ. dir. assistée LDA)” sur l’écran de l’écran
multifonction est réglé sur “Activé”. (P. 247)
• Le véhicule n’accélère pas ni ne décélère pendant une durée définie ou plus.
• Le volant n’est pas tourné avec un niveau de force adapté au changement de file.
• Les systèmes ABS, VSC, TRC et PCS ne fonctionnent pas.
• Le système TRC ou VSC n’est pas désactivé.
• L’alerte de retrait des mains du volant ne s’affiche pas. (P. 398)
●Avertissement de roulis du véhicule
Cette fonction s’active lorsque toutes les conditions suivantes sont réunies.
• Le paramètre “ (Avertissement zigzag)” sur l’écran de l’écran mul-
tifonction est réglé sur “Activé”. (P. 247)
• La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.
• La largeur de la file de circulation est égale ou supérieure à 3 m (9,8 ft.).
• Aucun dysfonctionnement du système n’est détecté. (P. 400)

3985-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)■Annulation temporaire des fonctions
●Lorsque les conditions de fonctionnement ne sont plus réunies, une fonction peut
être temporairement annulée. Cependant, lorsque les conditions de fonctionnement
sont à nouveau réunies, le fonctionnement de la fonction est automatiquement réta-
bli. (P. 397)
●Si les conditions de fonctionnement ne sont plus réunies lors de l’activation de la
fonction de commande de direction, un signal sonore peut retentir pour indiquer
qu’une fonction doit être temporairement annulée. (P. 397)
■Fonction de commande de direction
Selon la vitesse du véhicule, la situation de sortie de file, l’état de la route, etc., le
conducteur peut ne pas sentir que la fonction est active ou la fonction peut ne pas
fonctionner du tout.
■Fonction d’avertissement de sortie de file
Le signal sonore peut être difficile à entendre en raison d’un bruit externe, d’une lec-
ture audio, etc.
■Alerte de retrait des mains du volant
Lorsque le système détermine que le conducteur a retiré les mains du volant pendant
l’utilisation de la fonction de commande de direction, un message d’avertissement
s’affiche sur l’écran multifonction.
Si le conducteur ne pose toujours pas les mains sur le volant, le signal sonore retentit,
un message d’avertissement s’affiche et la fonction est temporairement annulée. Cette
alarme fonctionne également de la même manière lorsque le véhicule est conduit
alors que le volant est légèrement saisi. Toutefois, en fonction des conditions de la
route, etc., il est possible que la fonction ne soit pas annulée.
■Les lignes blanches (jaunes) apparaissent uniquement sur un côté de la route
Le système LDA ne fonctionnera pas pour le côté sur lequel les lignes blanches
(jaunes) n’ont pas pu être reconnues.

3995-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)
5
Conduite
■Conditions dans lesquelles les fonctions peuvent ne pas fonctionner correcte-
ment
Dans les cas suivants, il est possible que le capteur de caméra ne détecte pas les
lignes blanches (jaunes) et plusieurs fonctions risquent de ne pas fonctionner norma-
lement.
●Des ombres sont projetées sur la route parallèlement aux lignes blanches (jaunes)
ou recouvrent ces dernières.
●Le véhicule roule dans un endroit dépourvu de lignes blanches (jaunes), par exemple
devant un péage ou un poste de contrôle, à un carrefour, etc.
●Les lignes blanches (jaunes) sont fissurées, un “marquage réfléchissant surélevé” ou
des pierres sont présents.
●Les lignes blanches (jaunes) ne sont pas ou sont difficilement visibles en raison du
sable, etc.
●Le véhicule roule sur un revêtement de route mouillé en raison de la pluie, de
flaques, etc.
●Les lignes de circulation sont jaunes (ce qui peut être plus difficile à reconnaître que
les lignes de couleur blanche).
●Les lignes blanches (jaunes) traversent une bordure de trottoir, etc.
●Le véhicule roule sur une surface brillante, comme du béton.
●Le véhicule roule sur une surface brillante en raison de la lumière réfléchie, etc.
●Le véhicule roule dans un endroit où la luminosité change brusquement, par exemple
aux entrées et sorties de tunnels, etc.
●La lumière provenant des phares d’un véhicule circulant en sens inverse, le soleil,
etc., pénètre dans la caméra.
●Le véhicule roule à des endroits où la route bifurque, rejoint une autre route, etc.
●Le véhicule est conduit sur une pente.
●Le véhicule est conduit sur une route qui est inclinée vers la gauche ou vers la droite,
ou sur une route sinueuse.
●Le véhicule est conduit sur une route sans revêtement ou en mauvais état.
●Le véhicule est conduit dans un virage serré.
●La file de circulation est trop étroite ou trop large.
●Le véhicule est très incliné en raison du transport de bagages lourds ou d’une pres-
sion incorrecte des pneus.
●La distance avec le véhicule qui précède est extrêmement courte.
●Le véhicule monte et descend excessivement en raison des conditions de la route
pendant la conduite (routes en mauvais état ou raccords de route).
●Les lentilles des phares sont sales et émettent une faible quantité de lumière la nuit,
ou l’axe du faisceau a dévié.
●Le véhicule est frappé par une rafale de vent latérale.
●Le véhicule vient de changer de file ou de traverser un carrefour.
●Le véhicule est équipé de pneus neige, etc.

4005-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47A90K_(EK)■Message d’avertissement
Si le message d’avertissement suivant s’affiche sur l’écran multifonction, suivez la pro-
cédure de dépannage appropriée.
Message d’avertissementDétails/Actions
“Panne du LDA.
Consultez votre
concessionnaire.”
Le système ne fonctionne peut-être pas
correctement.
Faites vérifier le véhicule par un
concessionnaire ou un réparateur
Toyota agréé, ou par tout autre profes-
sionnel dûment qualifié et équipé.
“Système
de caméra avant
indisponible.
Nettoyer le pare-brise.”
De la saleté, de la pluie, de la condensa-
tion, de la neige, etc. sont présentes sur le
pare-brise à l’avant du capteur de caméra.
Désactivez le système LDA, éliminez
toute saleté, pluie, condensation, givre,
neige, etc. du pare-brise, puis réactivez
le système LDA.
“Système
de caméra avant
indisponible”
Les conditions de fonctionnement du cap-
teur de caméra (température, etc.) ne sont
pas remplies.
Lorsque les conditions de fonctionne-
ment du capteur de caméra (tempéra-
ture, etc.) sont remplies, le système
LDA devient disponible. Désactivez le
système LDA, patientez un instant, puis
réactivez le système LDA.
“Système
LDA indisponible”
Le système LDA est temporairement
annulé en raison d’un dysfonctionnement
dans un capteur autre que le capteur de
caméra.
Désactivez le système LDA et suivez les
procédures de dépannage appropriées
pour le message d’avertissement.
Ensuite, conduisez le véhicule pendant
quelques instants, puis réactivez le sys-
tème LDA.
