3285-3. Använda strålkastare och vindrutetorkare
OM47C99SE

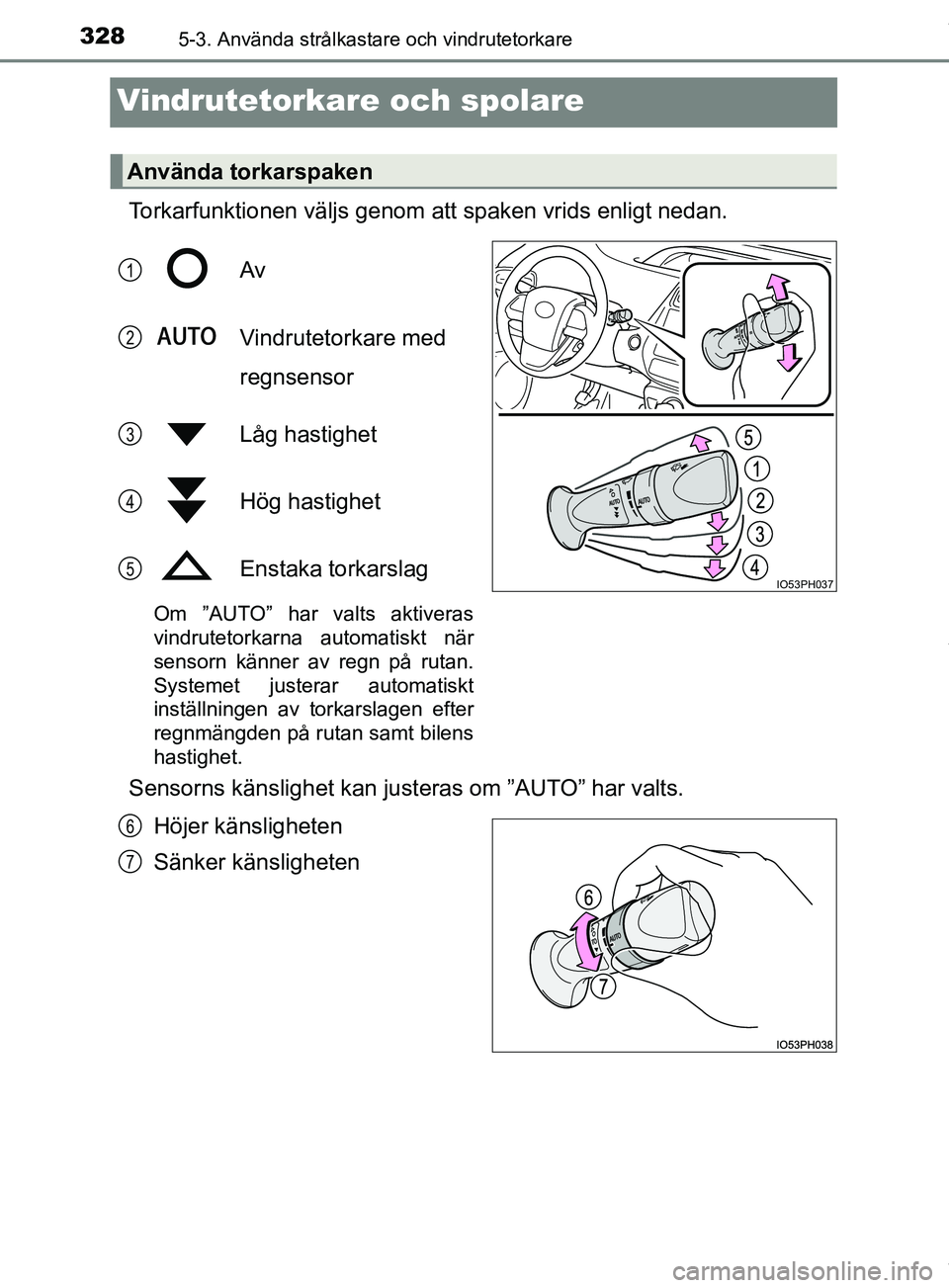

Vindrutetorkare och spolare
Torkarfunktionen väljs genom att spaken vrids enligt nedan.Av
Vindrutetorkare med
regnsensor
Låg hastighet
Hög hastighet
Enstaka torkarslag
Om ”AUTO” har valts aktiveras
vindrutetorkarna automatiskt när
sensorn känner av regn på rutan.
Systemet justerar automatiskt
inställningen av torkarslagen efter
regnmängden på rutan samt bilens
hastighet.
Sensorns känslighet kan justeras om ”AUTO” har valts.Höjer känsligheten
Sänker känsligheten
Använda torkarspaken
IO53PH037
1
2
3
4
5
6
7
OM47C99SE.book Page 328 Tuesday, July 17, 2018 12:40 PM

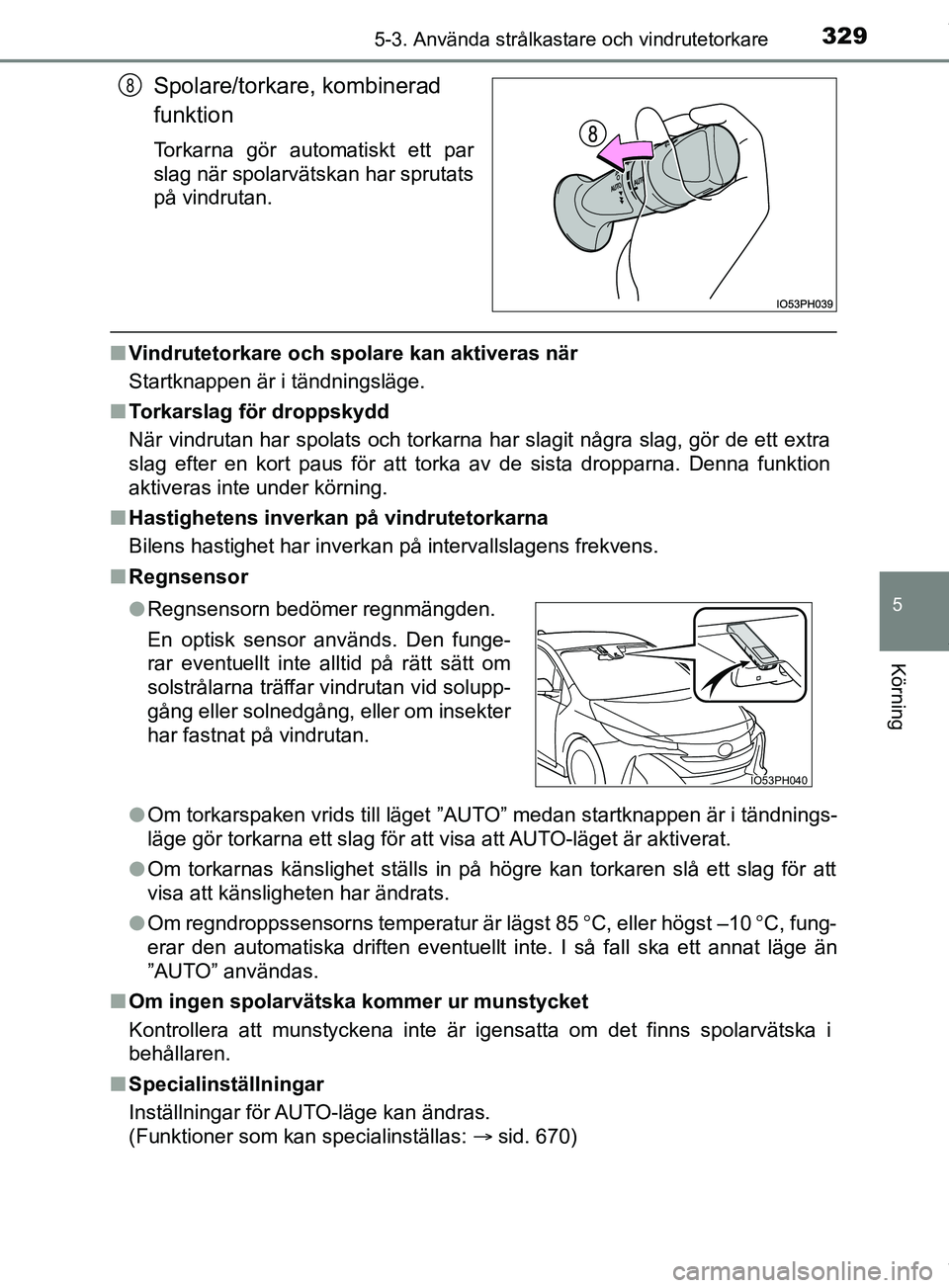

3295-3. Använda strålkastare och vindrutetorkare
OM47C99SE
5
Körning
Spolare/torkare, kombinerad
funktion
Torkarna gör automatiskt ett par
slag när spolarvätskan har sprutats
på vindrutan.
nVindrutetorkare och spolare kan aktiveras när
Startknappen är i tändningsläge.
n Torkarslag för droppskydd
När vindrutan har spolats och torkarna har slagit några slag, gör de ett extra
slag efter en kort paus för att torka av de sista dropparna. Denna fu\
nktion
aktiveras inte under körning.
n Hastighetens inverkan på vindrutetorkarna
Bilens hastighet har inverkan på intervallslagens frekvens.
n Regnsensor
lOm torkarspaken vrids till läget ”AUTO” medan startknappen är i tändnings-
läge gör torkarna ett slag för att visa att AUTO-läget är aktiverat.
l Om torkarnas känslighet ställs in på högre kan torkaren slå ett slag för att
visa att känsligheten har ändrats.
l Om regndroppssensorns temperatur är lägst 85 C, eller högst –10 C, fung-
erar den automatiska driften eventuellt inte. I så fall ska ett annat läge än
”AUTO” användas.
n Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstyckena inte är igensatta om det finns spolarvätska i
behållaren.
n Specialinställningar
Inställningar för AUTO-läge kan ändras.
(Funktioner som kan specialinställas: sid. 670)
8
lRegnsensorn bedömer regnmängden.
En optisk sensor används. Den funge-
rar eventuellt inte alltid på rätt sätt om
solstrålarna träffar vindrutan vid solupp-
gång eller solnedgång, eller om insekter
har fastnat på vindrutan.
IO53PH040
OM47C99SE.book Page 329 Tuesday, July 17, 2018 12:40 PM

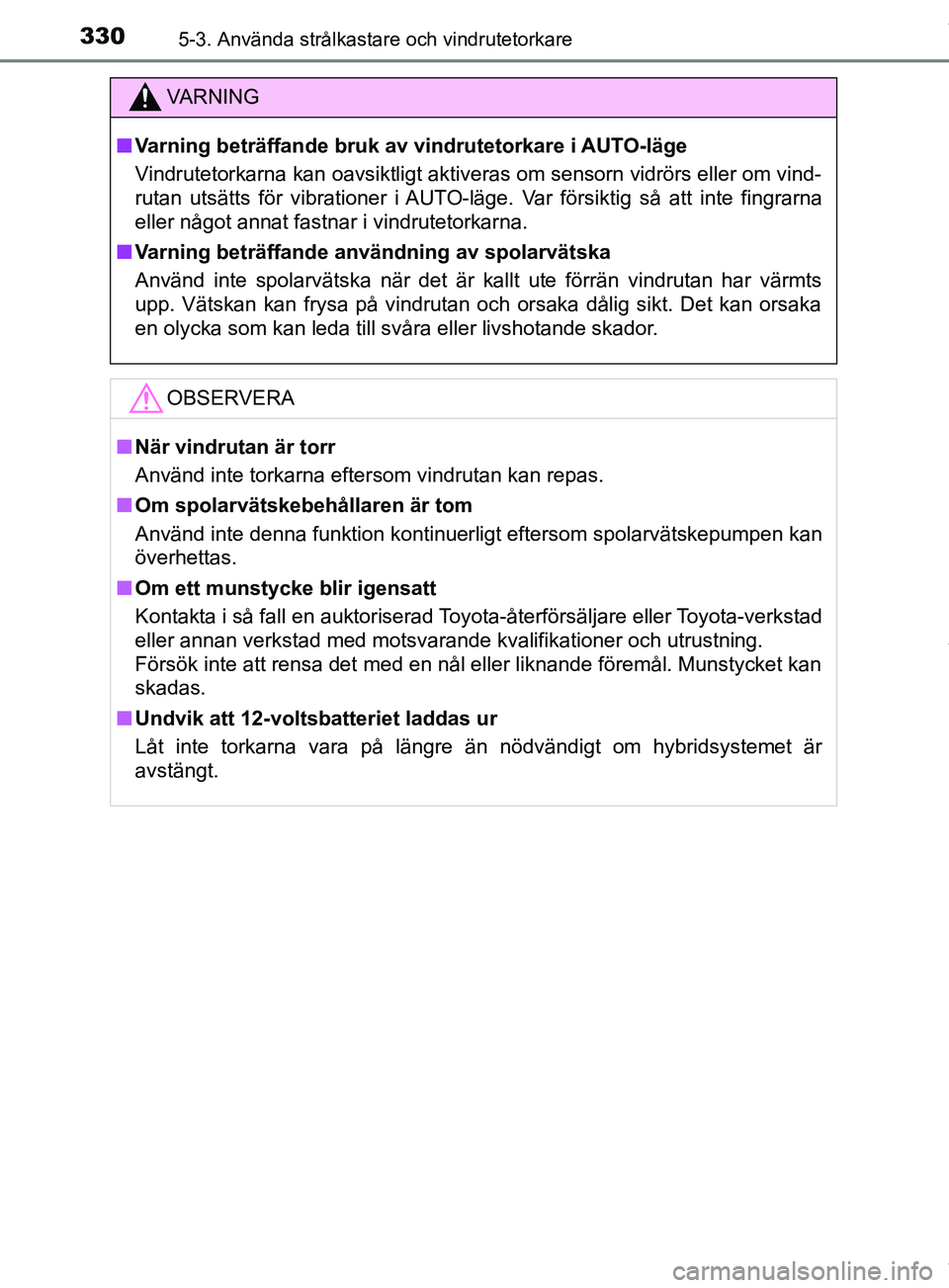

3305-3. Använda strålkastare och vindrutetorkare
OM47C99SE
VARNING
n Varning beträffande bruk av vindrutetorkare i AUTO-läge
Vindrutetorkarna kan oavsiktligt aktiveras om sensorn vidrörs eller om vind-
rutan utsätts för vibrationer i AUTO-läge. Var försiktig så att inte fingrarna
eller något annat fastnar i vindrutetorkarna.
n Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Det kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
OBSERVERA
nNär vindrutan är torr
Använd inte torkarna eftersom vindrutan kan repas.
n Om spolarvätskebehållaren är tom
Använd inte denna funktion kontinuerligt eftersom spolarvätskepumpen kan
överhettas.
n Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa det med en nål eller liknande föremål. Munstycket kan
skadas.
n Undvik att 12-voltsbatteriet laddas ur
Låt inte torkarna vara på längre än nödvändigt om hybridsystemet är
avstängt.
OM47C99SE.book Page 330 Tuesday, July 17, 2018 12:40 PM

3375-5. Använda förarstödssystemen
OM47C99SE
5
Körning

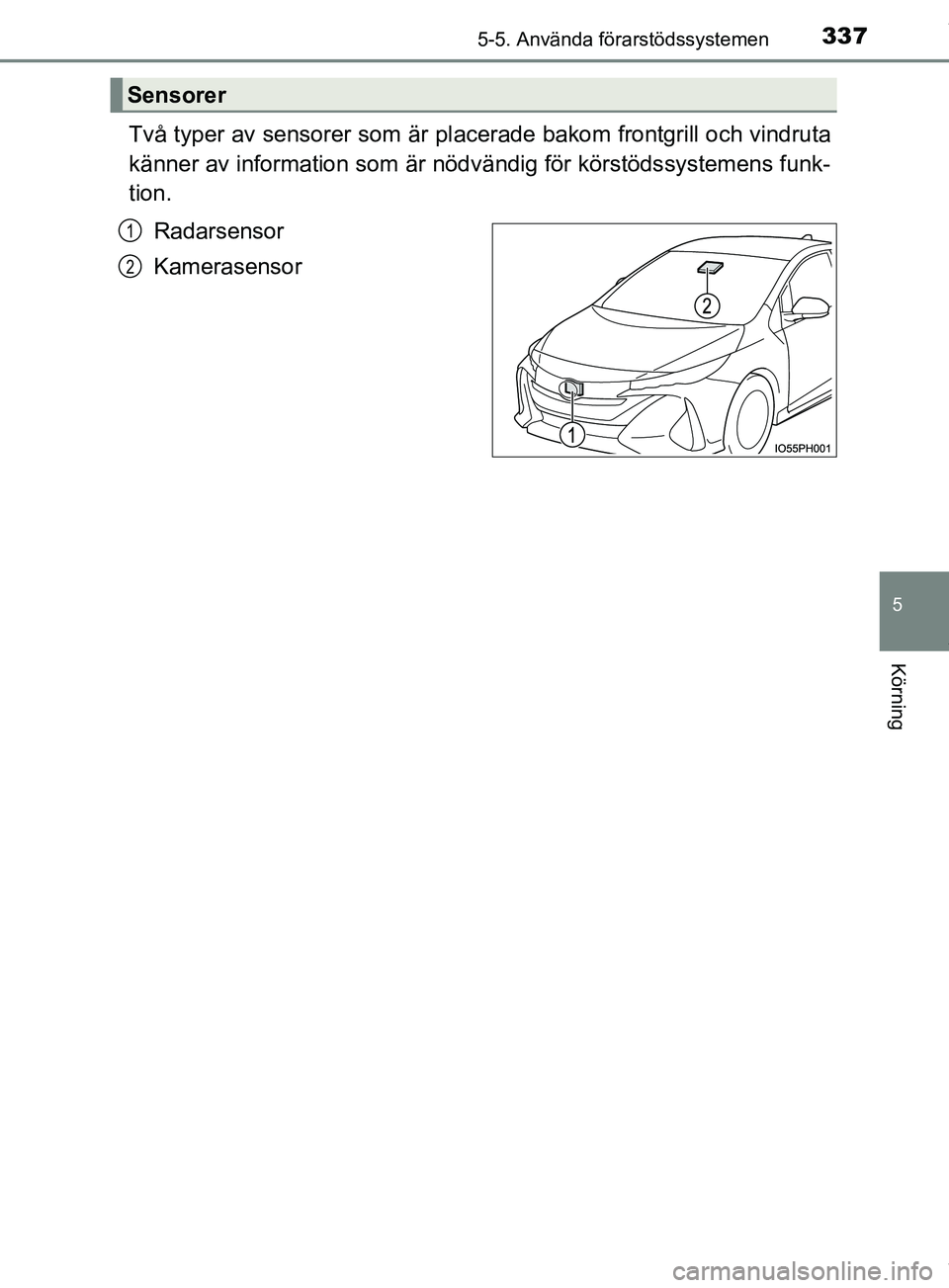

Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödvändig för körstödssystemens funk-
tion.
Radarsensor
Kamerasensor
Sensorer
1
2
OM47C99SE.book Page 337 Tuesday, July 17, 2018 12:40 PM

3385-5. Använda förarstödssystemen
OM47C99SE
VARNING

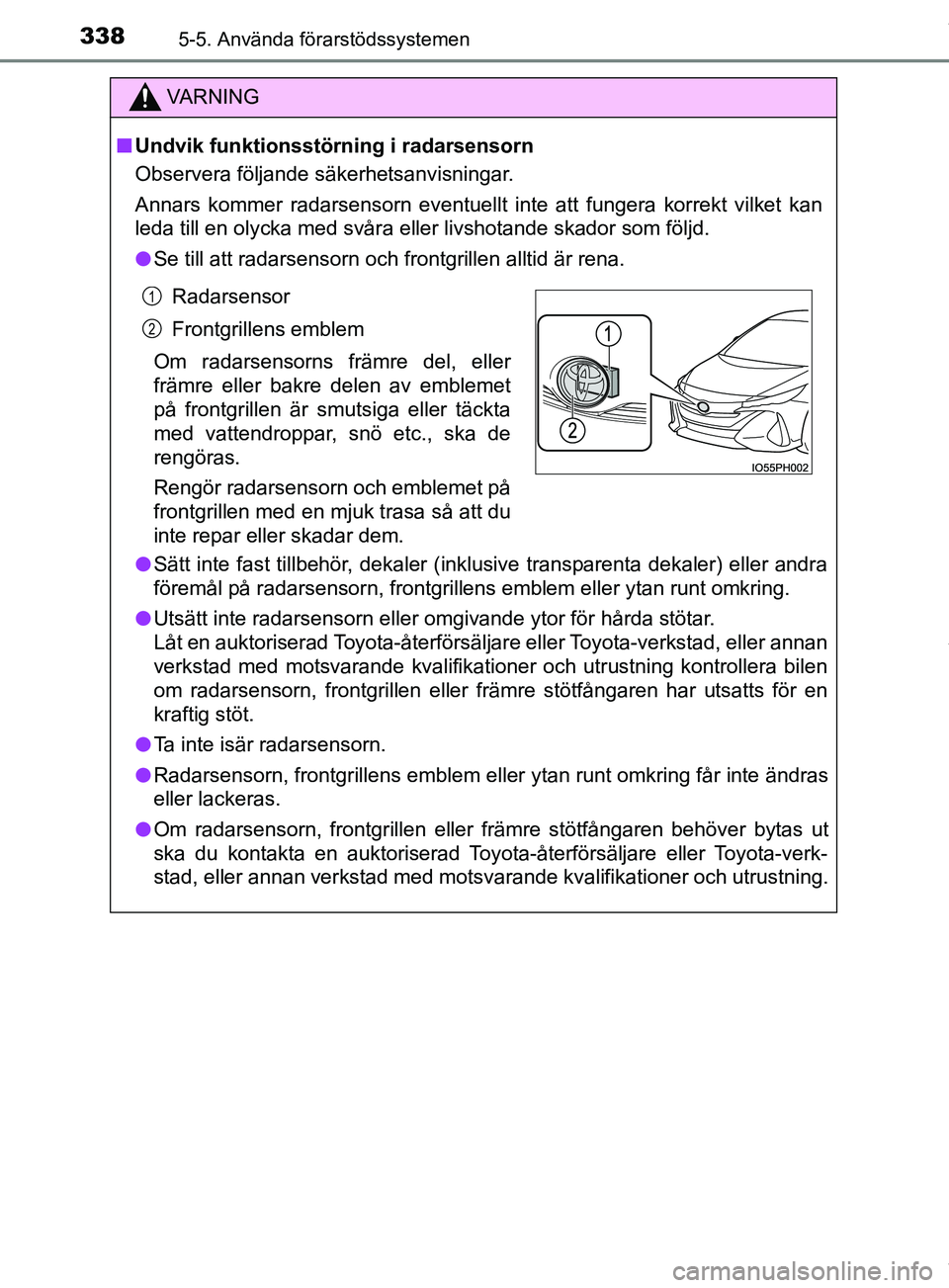

n Undvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Annars kommer radarsensorn eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Se till att radarsensorn och frontgrillen alltid är rena.
l Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrill ens emblem eller ytan runt omkring.
l Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bile\
n
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
l Ta inte isär radarsensorn.
l Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
l Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller täckta
med vattendroppar, snö etc., ska de
rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du
inte repar eller skadar dem.
1
2
OM47C99SE.book Page 338 Tuesday, July 17, 2018 12:40 PM

3395-5. Använda förarstödssystemen
OM47C99SE
5
Körning
VARNING

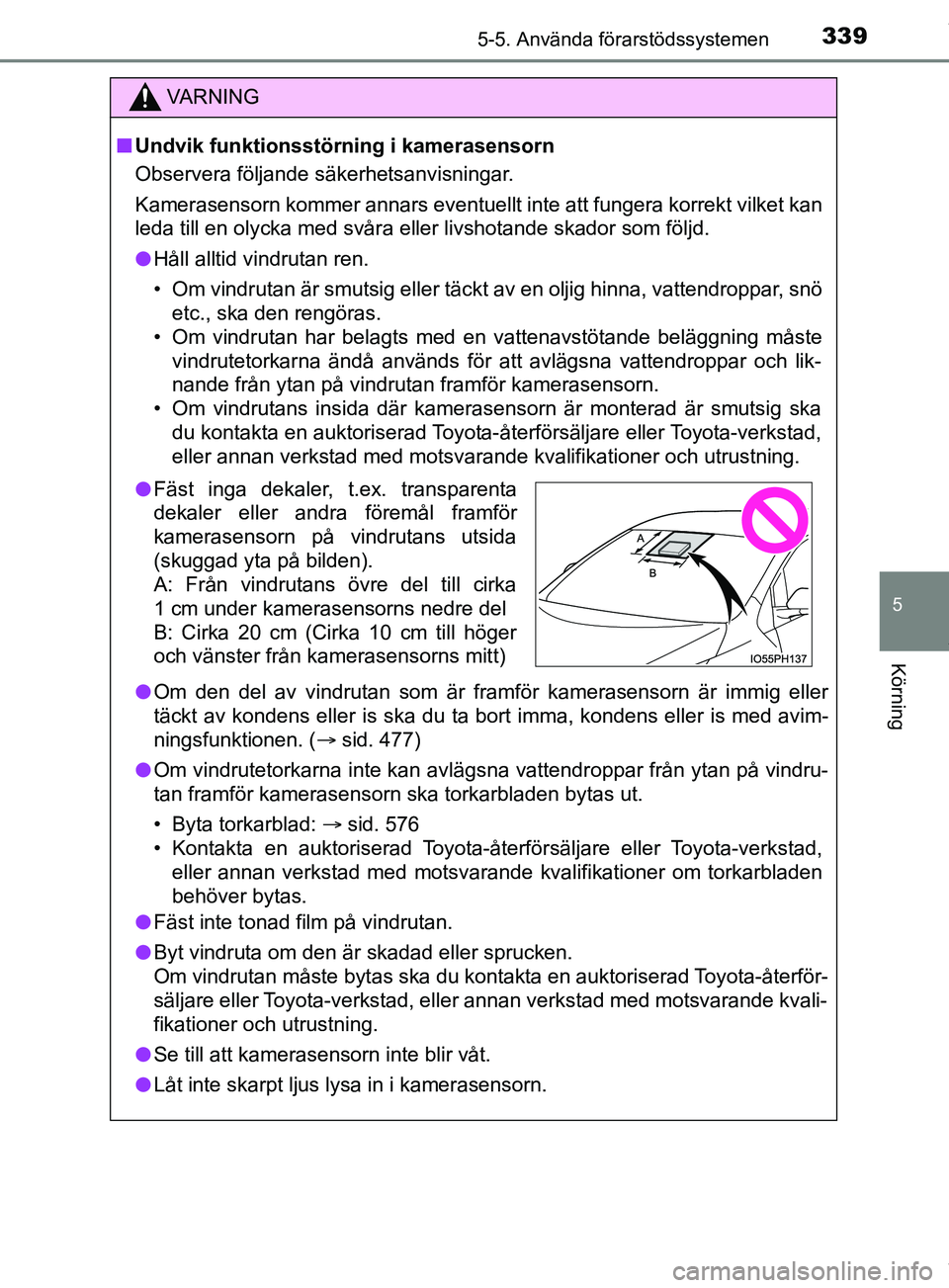

n Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snö
etc., ska den rengöras.
• Om vindrutan har belagts med en vattenavstötande beläggning måste vindrutetorkarna ändå används för att avlägsna vattendroppar och lik-
nande från ytan på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
l Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( sid. 477)
l Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
• Byta torkarblad:  sid. 576
• Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer om torkarbladen
behöver bytas.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan måste bytas ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
l Se till att kamerasensorn inte blir våt.
l Låt inte skarpt ljus lysa in i kamerasensorn.
lFäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
kamerasensorn på vindrutans utsida
(skuggad yta på bilden).
A: Från vindrutans övre del till cirka
1 cm under kamerasensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till höger
och vänster från kamerasensorns mitt)
OM47C99SE.book Page 339 Tuesday, July 17, 2018 12:40 PM

3405-5. Använda förarstödssystemen
OM47C99SE
VARNING

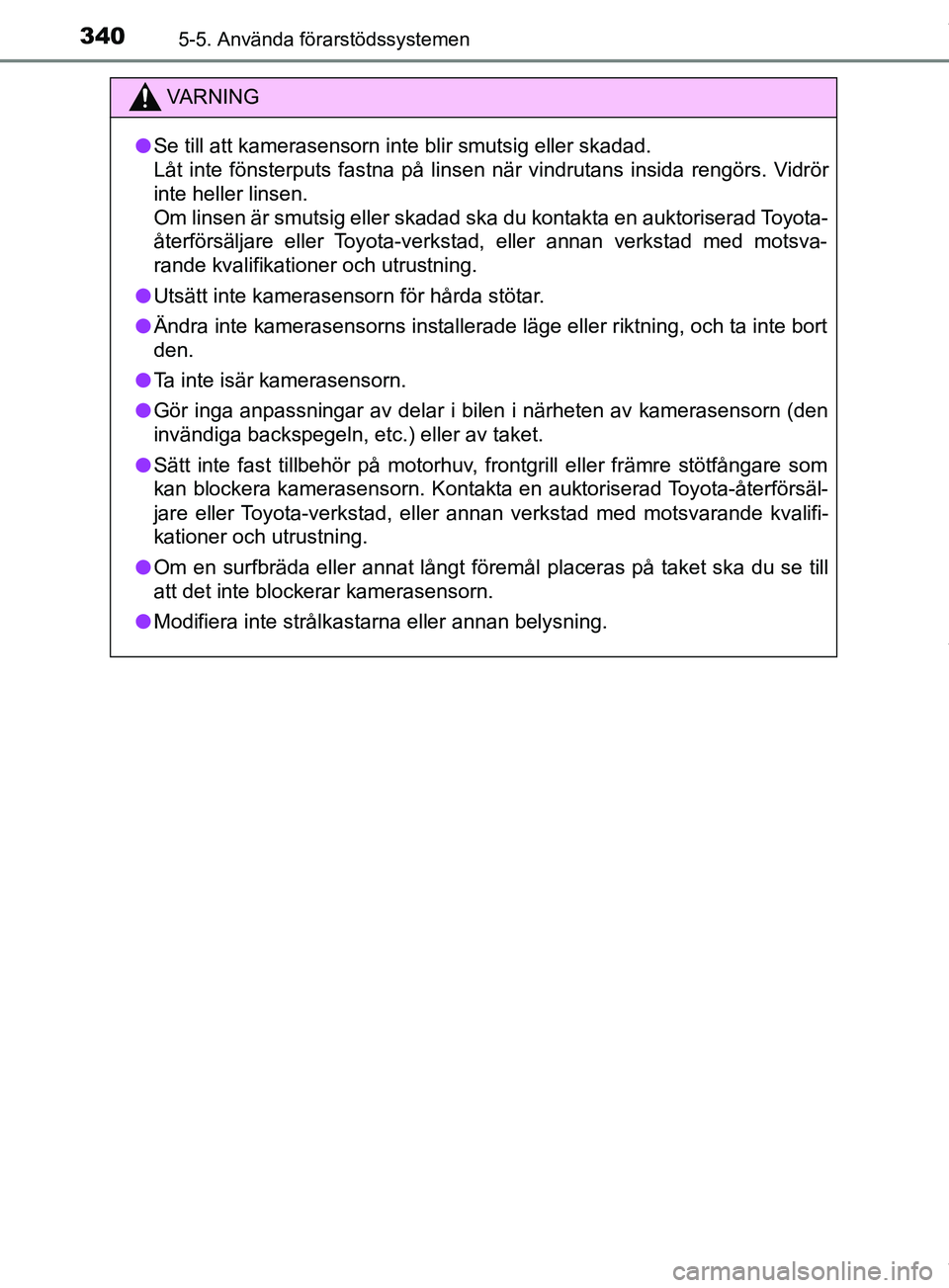

l Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Utsätt inte kamerasensorn för hårda stötar.
l Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär kamerasensorn.
l Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc.) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
kan blockera kamerasensorn. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
l Om en surfbräda eller annat långt föremål placeras på taket ska du se till
att det inte blockerar kamerasensorn.
l Modifiera inte strålkastarna eller annan belysning.
OM47C99SE.book Page 340 Tuesday, July 17, 2018 12:40 PM

3415-5. Använda förarstödssystemen
OM47C99SE
5
Körning

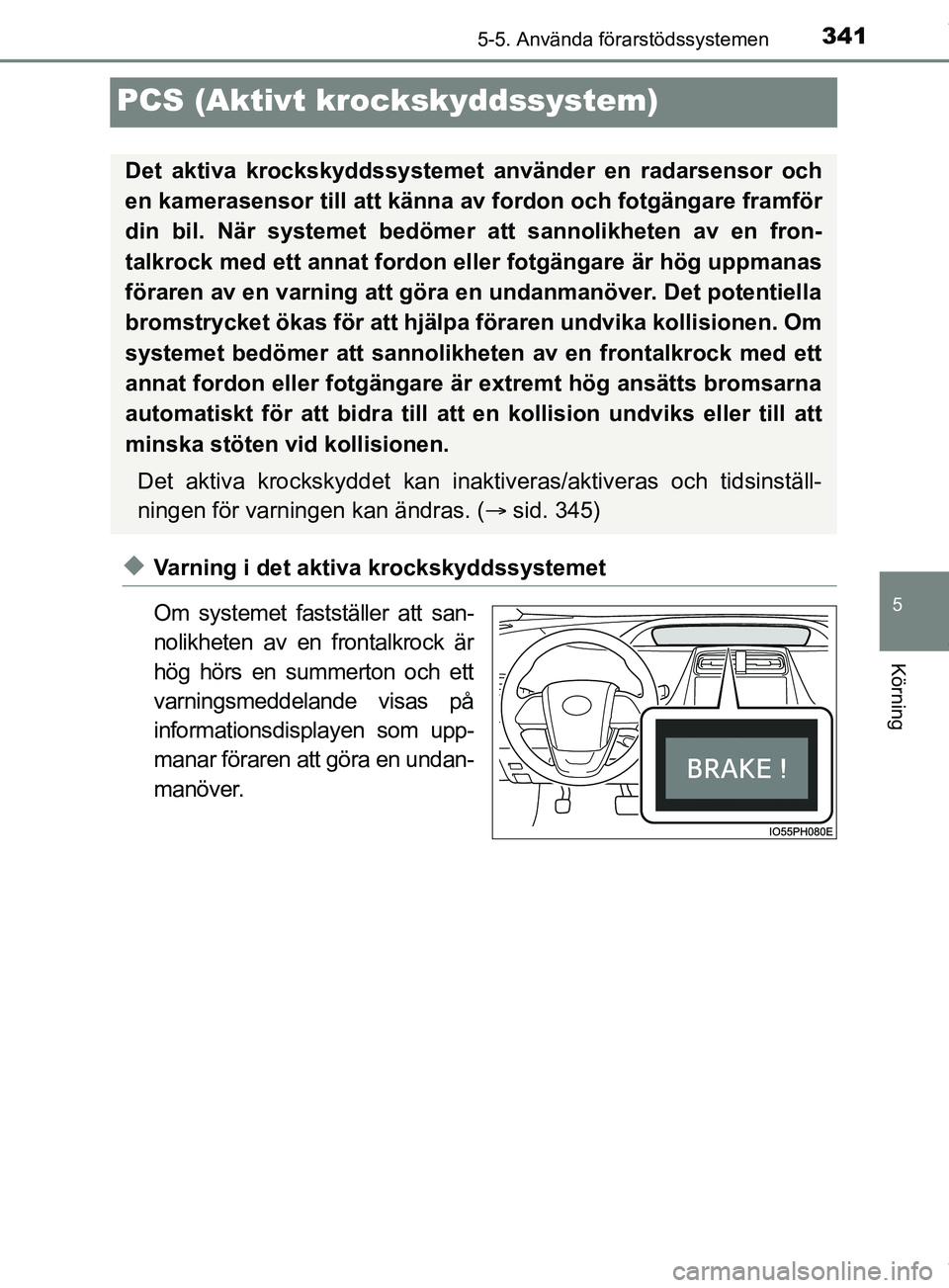

PCS (Aktivt krockskyddssystem)
uVarning i det aktiva krockskyddssystemet
Om systemet fastställer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som upp-
manar föraren att göra en undan-
manöver.
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare framför
din bil. När systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( sid. 345)
OM47C99SE.book Page 341 Tuesday, July 17, 2018 12:40 PM

3445-5. Använda förarstödssystemen
OM47C99SE
VARNING

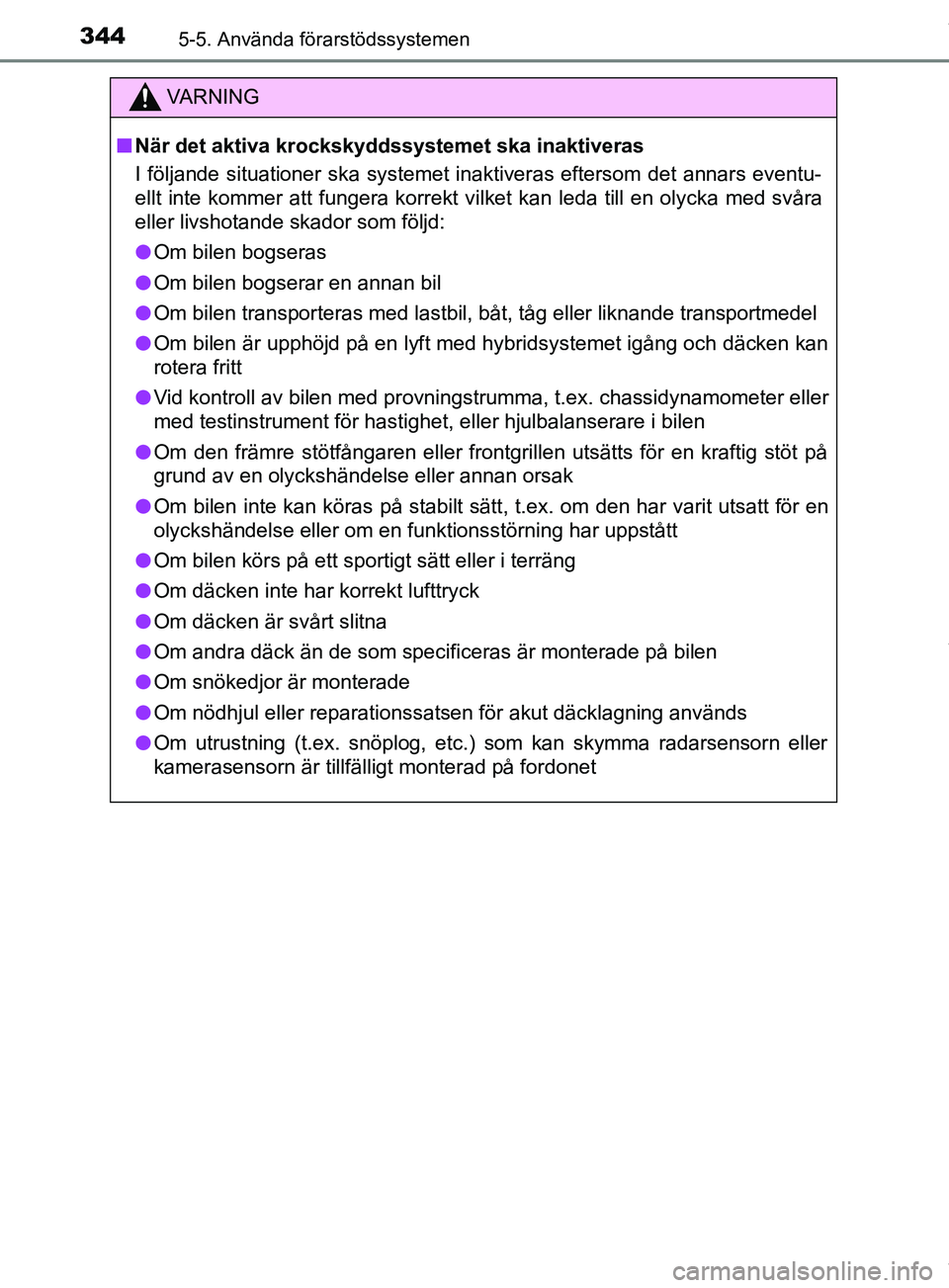

n När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med hybridsystemet igång och däcken kan
rotera fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller om en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
l Om däcken är svårt slitna
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
l Om utrustning (t.ex. snöplog, etc.) som kan skymma radarsensorn eller
kamerasensorn är tillfälligt monterad på fordonet
OM47C99SE.book Page 344 Tuesday, July 17, 2018 12:40 PM

3475-5. Använda förarstödssystemen
OM47C99SE
5
Körning

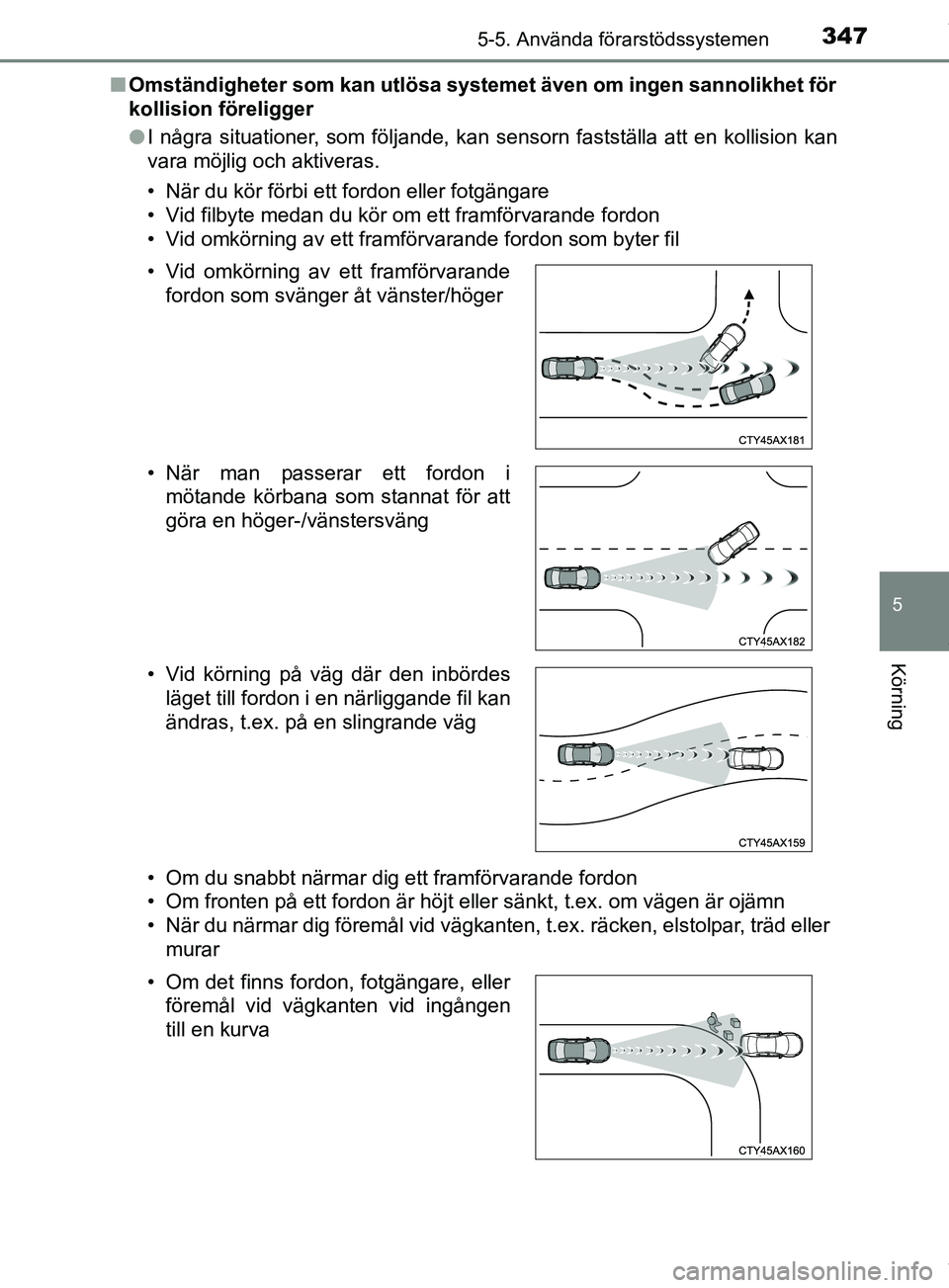

nOmständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
• Om du snabbt närmar dig ett framförvarande fordon
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• När du närmar dig föremål vid vägkanten, t.ex. räcken, elstolpar, träd eller
murar
• Vid omkörning av ett framförvarande
fordon som svänger åt vänster/höger
• När man passerar ett fordon i mötande körbana som stannat för att
göra en höger-/vänstersväng
• Vid körning på väg där den inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om det finns fordon, fotgängare, eller föremål vid vägkanten vid ingången
till en kurva
OM47C99SE.book Page 347 Tuesday, July 17, 2018 12:40 PM
