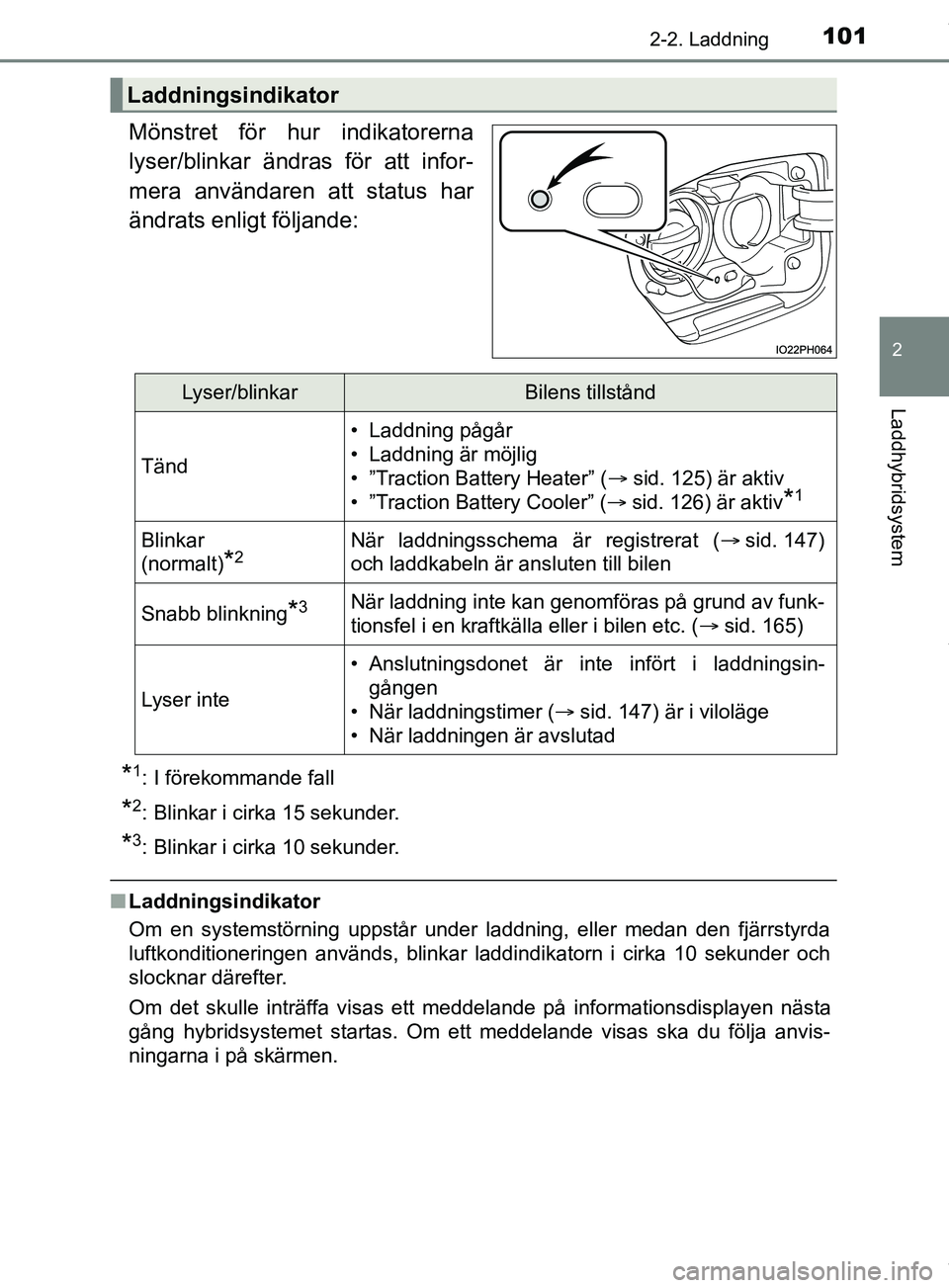

1012-2. Laddning
2
Laddhybridsystem
OM47C99SE
Mönstret för hur indikatorerna
lyser/blinkar ändras för att infor-
mera användaren att status har
ändrats enligt följande:
*1: I förekommande fall
*2: Blinkar i cirka 15 sekunder.
*3: Blinkar i cirka 10 sekunder.
nLaddningsindikator
Om en systemstörning uppstår under laddning, eller medan den fjärrstyrda
luftkonditioneringen används, blinkar laddindikatorn i cirka 10 sekunder och
slocknar därefter.
Om det skulle inträffa visas ett meddelande på informationsdisplayen nästa
gång hybridsystemet startas. Om ett meddelande visas ska du följa anvis-
ningarna i på skärmen.
Laddningsindikator
Lyser/blinkarBilens tillstånd
Tänd
• Laddning pågår
• Laddning är möjlig
• ”Traction Battery Heater” ( sid. 125) är aktiv
• ”Traction Battery Cooler” ( sid. 126) är aktiv
*1
Blinkar
(normalt)
*2När laddningsschema är registrerat ( sid. 147)
och laddkabeln är ansluten till bilen
Snabb blinkning*3När laddning inte kan genomföras på grund av funk-
tionsfel i en kraftkälla eller i bilen etc. ( sid. 165)
Lyser inte
• Anslutningsdonet är inte infört i laddningsin-
gången
• När laddningstimer ( sid. 147) är i viloläge
• När laddningen är avslutad
OM47C99SE.book Page 101 Tuesday, July 17, 2018 12:40 PM

1252-2. Laddning
2
Laddhybridsystem
OM47C99SE
nLaddningstiden kan öka
I följande situationer kan laddningstiden bli längre än vanligt:
lI mycket varma eller kalla temperaturer.
l Bilen förbrukar mycket elektricitet, t.ex. om strålkastarna eller varningsblin-
kers är på.
l Strömavbrott uppstår under laddning.
l Avbrott i strömtillförseln uppstår.
l Den externa kraftkällans spänning sjunker.
l Laddningen i 12-voltsbatteriet är låg, t.ex. på grund av att bilen har stått
oanvänd under längre tid.
l Max laddströmstyrka är inställd på 8 A i ”Fordonsinställningar”. ( sid. 121)
l När ”Traction Battery Heater” är aktiverad.
l Om ”Traction Battery Cooler” aktiveras före laddning. (i förekommande fall)
( sid. 126)
n Använda DC-laddare
DC-laddare kan inte användas i den här bilen.
Den här bilen är utrustad med flera funktioner som är länkade till ladd-
ning.
n”Traction Battery Heater”
När utetemperaturen är låg och laddkabeln är ansluten till bilen vär-
mer denna funktion automa tiskt hybridbatteriet tills det uppnår eller
överskrider en viss temperatur.
l När laddkabeln tas bort från bilen, eller är ansluten till bilen i cirka
3 dagar stängs systemet automatiskt av.
l När laddningstimer används ( sid. 147) är denna funktion att
aktiv enligt timerns inställningar.
Laddningslänkade funktioner
OM47C99SE.book Page 125 Tuesday, July 17, 2018 12:40 PM

1262-2. Laddning
OM47C99SEn
”Traction Battery Cooler”
(i förekommande fall)
Om hybridbatteriet är varmt skyddas det av den här funktionen
genom bilens luftkonditioneringssystem för att kyla ner det för ladd-
ning.
Om hybridbatteriets temperatur
har överskridit en viss gräns
och startknappen trycks till
avstängt läge visas en kontroll-
skärm på informationsdisplayen
som indikerar huruvida ”Trac-
tion Battery Cooler” ska använ-
das.
Om ”No” väljs aktiveras inte hybridbatteriets kylsystem.
n ”Traction Battery Heater”
l”Traction Battery Heater” kan aktiveras när ingen laddning pågår.
l Laddningsindikatorn lyser när ”Traction Battery Heater” används.
l Laddningstiden kan bli längre om ”Traction Battery Heater” aktiveras under
laddning.
l Om utetemperaturen stiger medan ”Traction Battery Heater” används avslu-
tas laddningen eventuellt tidigare än den inställda tiden för ”\
Departure”.
( sid. 147)
l ”Traction Battery Heater” kan slås på och av i ”Fordonsinställningar” på
informationsdisplayen. ( sid. 670)
OM47C99SE.book Page 126 Tuesday, July 17, 2018 12:40 PM

1612-2. Laddning
2
Laddhybridsystem
OM47C99SE
nSolladdningssystem
lI följande fall laddas hybridbatteriet inte med solladdningssystemet. Alstring
av solenergi upphör när solcellsbatteriet är fullt laddat.
• Laddning via extern strömkälla
• Startknappen är inte tryckt till avstängt läge
• ”Traction Battery Heater” pågår ( sid. 125)
• Den fjärrstyrda luftkonditioneringen är igång
• När den återstående laddningen i hybridbatteriet är minst 90 % av den fullt laddade kapaciteten för laddning från extern strömkälla.
l I följande fall stoppar solladdningssystemet alstringen av solenergi och
strömtillförsel till hybridbatteri och tillhörande system.
• Solladdningssystemets funktion för temperaturskydd aktiveras
• En funktionsstörning har uppstått i solladdningssystemet
• När 12-voltsbatteriets poler lossas
l Mängden energi som genereras av solcellstaket varierar beroende på års-
tid, klimat, väderförhållanden, bilens vinkel och förhållanden i omgivningen.
l Om bara en del av solcellstaket är i skugga kan laddningen sjunka extremt
mycket.
l Följ följande råd i syfte att solcellstaket kan fungera fullt ut.
• Rengör taket regelbundet (Särskilt nedfallna löv och fågelspillning kan
leda till en väsentlig minskad kraftgenerering)
• Ta bort snö från taket så snart det är möjligt
• Fäst inga dekaler eller etiketter på taket.
Vi rekommenderar att takräcke inte installeras, om det inte är nöd\
vändigt.
l När hybridbatteriet är fulladdat sker ingen laddning av batteriet med solladd-
ningsfunktionen. Om laddning från externa kraftkällor inte är nödvändig ska
bilen laddas med solladdningssystemet så mycket som möjligt under dagen
och den externa kraftkällan bara användas under natten. På det sättet
används solladdningssystemet effektivt.
l Om bilen får stå i varmt väder blir solladdningens temperaturskydd enkelt att
använda på grund av den höga temperaturen i kupén. Solladdningssyste-
met kan användas effektivt genom ett solskydd eller genom att bilen parke-
ras mot norr etc.
OM47C99SE.book Page 161 Tuesday, July 17, 2018 12:40 PM

1662-2. Laddning
OM47C99SE
Laddningen startar omedelbart, även om laddningsschema är registre-
rat.
”Charge Now” är inställt på ”On”Vid laddning enligt timer, ställ in
”Charge Now” på ”Off”. ( sid. 155)
Laddningsschemat är inställt på
”Off”Kontrollera att laddningsschemat
inte är inställt på ”Off” ( sid. 153)
Laddningsläget är inställt på ”Depar-
ture” och den schemalagda avreseti-
den är nära aktuell tid.
Om systemet fastställer att tiden inte
räcker för att kunna avsluta laddnin-
gen till den inställda avresetiden
startar den laddningen omedelbart.
Kontrollera laddningsscheman.
Laddkabeln hade tagits bort och
satts in igen medan laddningsindika-
torn blinkade.
Om laddningskabeln hade tagits
bort och satts in igen medan ladd-
ningsindikatorn blinkade stängs
laddningstimern av ( sid. 139). Ta
tillfälligt bort laddningskabeln och
sätt tillbaka den igen.
Den fjärrstyrda luftkonditioneringen
var igång
När den fjärrstyrda luftkonditione-
ringen är igång börjar systemet
ladda omedelbart, även om ladd-
ningsschemat är registrerat. För att
kunna använda laddning med timer,
stäng av den fjärrstyrda luftkonditio-
neringen och sätt därefter tillbaka
laddkabeln.
”Traction Battery Heater”
(  sid. 125) är aktiv
När laddningsläget är inställt på
”Departure” kan ”Traction Battery
Heater” eventuellt aktiveras innan
laddningen startar. Kontrollera ladd-
ningsindikatorns status. ( sid. 101)
Laddningen slutar tidigare än den inställda tiden för ”Departure”
Laddningens sluttid motsvarar inte
den beräknade sluttiden på grund av
kraftkällans skick eller utetempera-
turen.
Om plötsliga temperaturföränd-
ringar eller förändringar i kraftkällans
skick uppstår under laddning kan
laddningen avslutas tidigare än tid-
punkten som har beräknats av sys-
temet.
Möjlig orsakÅtgärd
OM47C99SE.book Page 166 Tuesday, July 17, 2018 12:40 PM

6789-2. Specialinställning
OM47C99SE
nI följande situationer stängs läget för specialinställning som kan ändras
via informationsdisplayen automatiskt av.
lStartknappen är tryckt till avstängt läge.
l Bilen börjar rulla medan skärmen för specialinställningar visas.
n
Laddningsinställningar
nUnderhållssystem
VARNING
n Säkerhet vid specialinställningar
Eftersom hybridsystemet måste vara igång medan specialinställningarna
görs bör du se till att bilen är parkerad på en plats med bra ventilation. I ett
slutet utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall eller utgöra en all-
varlig hälsorisk.
OBSERVERA
nNär specialinställningar utförs
För att undvika att 12-voltsbatteriet laddas ur ska hybridsystemet vara i
gång medan specialinställningarna utförs.
LaddningsschemaStälla in laddningstimer: sid. 150
LaddningsströmÄndra övre gränsen för laddningsströmmen:
sid. 121
Hybridbatteriets värmareStälla in ”Traction Battery Heater” På/Av:
sid. 126
Däcktryckövervaknings-
systemNollställa däcktryckvarningssystemet:
sid. 549
