TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

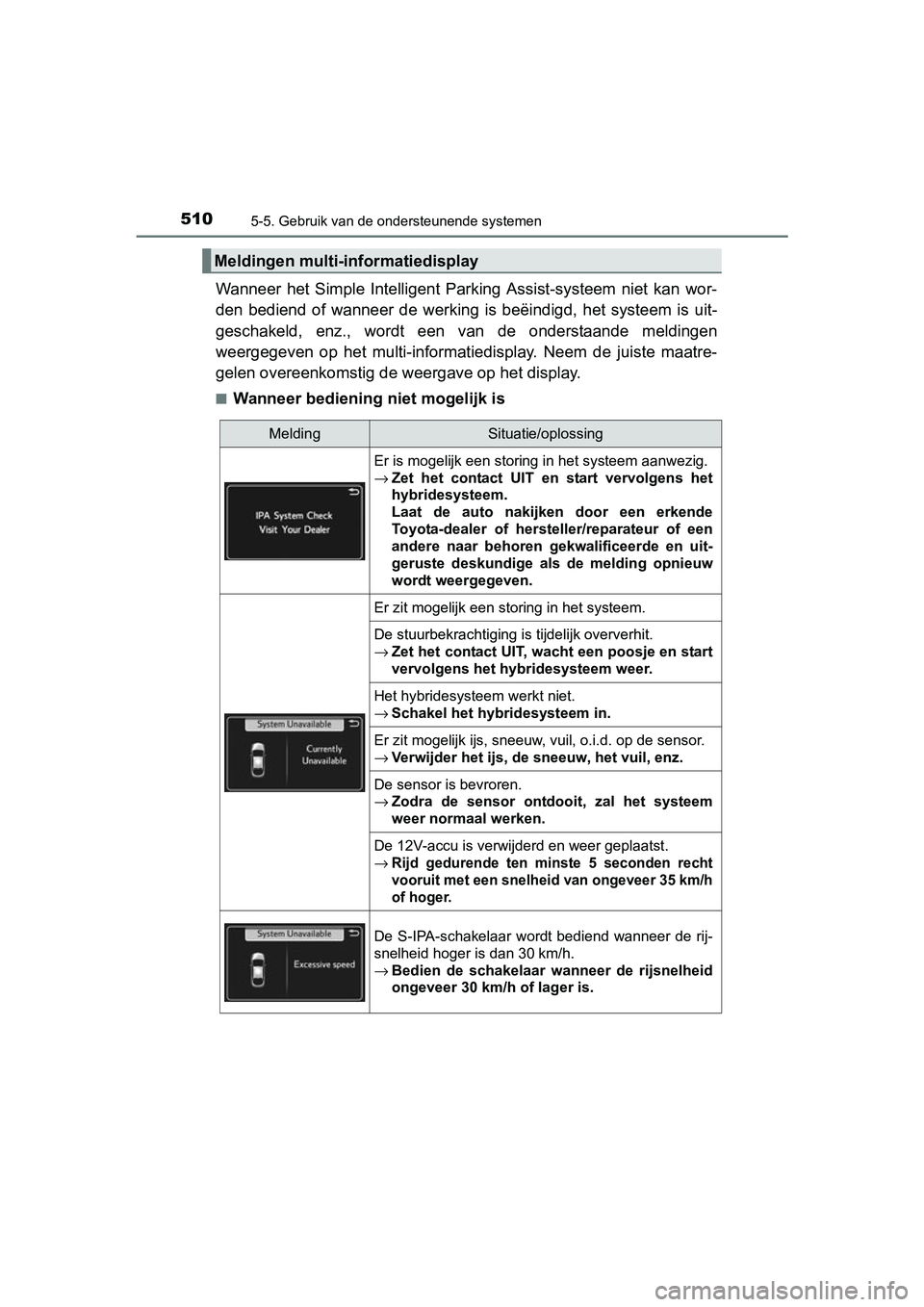

5105-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
Wanneer het Simple Intelligent Parking Assist-systeem niet kan wor-
den bediend of wanneer de werking is beëindigd, het systeem is uit-
geschakeld, enz., wordt een van de onderstaande meldingen
weergegeven op het multi-informatiedisplay. Neem de juiste maat re-
gelen overeenkomstig de weergave op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
Er is mogelijk een storing in het systeem aanwezig.
→ Zet het contact UIT en start vervolgens het
hybridesysteem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding opnieuw
wordt weergegeven.
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
→Zet het contact UIT, wacht een poosje en start
vervolgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
→Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor.
→Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
→Zodra de sensor ontdooit, zal het systeem
weer normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
→Rijd gedurende ten minste 5 seconden recht
vooruit met een snelheid van ongeveer 35 km/h
of hoger.
De S-IPA-schakelaar wordt bediend wanneer de rij-
snelheid hoger is dan 30 km/h.
→Bedien de schakelaar wanneer de rijsnelheid
ongeveer 30 km/h of lager is.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 510 Tuesday, January 2, 2018 2:59 PM

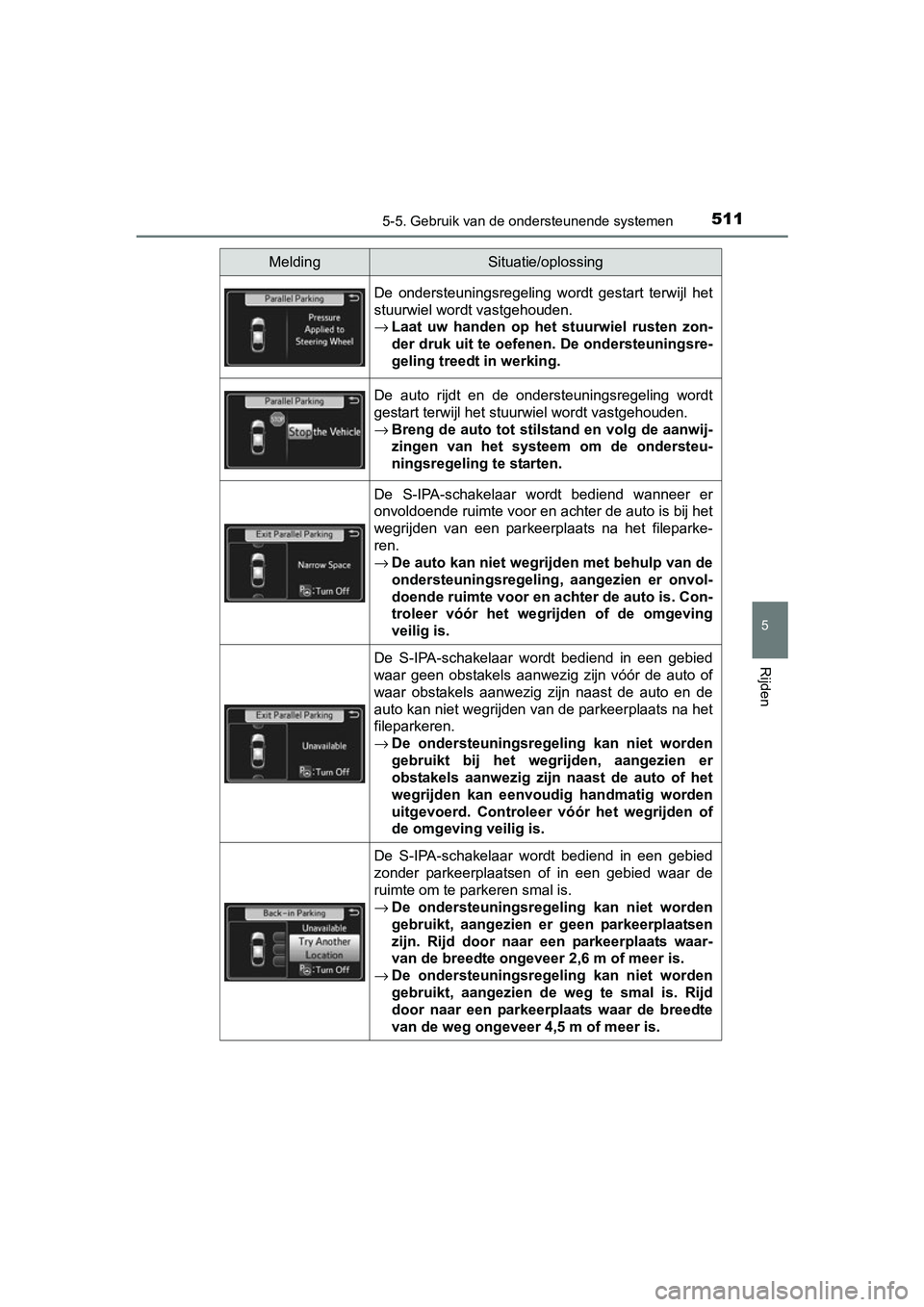

5115-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
De ondersteuningsregeling wordt gestart terwijl het
stuurwiel wordt vastgehouden.
→Laat uw handen op het stuurwiel rusten zon-
der druk uit te oefenen. De ondersteuningsre-
geling treedt in werking.
De auto rijdt en de ondersteuningsregeling wordt
gestart terwijl het stuurwiel wordt vastgehouden.
→Breng de auto tot stilstand en volg de aanwij-
zingen van het systeem om de ondersteu-
ningsregeling te starten.
De S-IPA-schakelaar wordt bediend wanneer er
onvoldoende ruimte voor en achter de auto is bij het
wegrijden van een parkeerplaats na het fileparke-
ren.
→De auto kan niet wegrijden met behulp van de
ondersteuningsregeling, aangezien er onvol-
doende ruimte voor en achter de auto is. Con-
troleer vóór het wegrijden of de omgeving
veilig is.
De S-IPA-schakelaar wordt bediend in een gebied
waar geen obstakels aanwezig zijn vóór de auto of
waar obstakels aanwezig zijn naast de auto en de
auto kan niet wegrijden van de parkeerplaats na het
fileparkeren.
→De ondersteuningsregeling kan niet worden
gebruikt bij het wegrijden, aangezien er
obstakels aanwezig zijn naast de auto of het
wegrijden kan eenvoudig handmatig worden
uitgevoerd. Controleer vóór het wegrijden of
de omgeving veilig is.
De S-IPA-schakelaar wordt bediend in een gebied
zonder parkeerplaatsen of in een gebied waar de
ruimte om te parkeren smal is.
→De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaatsen
zijn. Rijd door naar een parkeerplaats waar-
van de breedte ongeveer 2,6 m of meer is.
→ De ondersteuningsregeling kan niet worden
gebruikt, aangezien de weg te smal is. Rijd
door naar een parkeerplaats waar de breedte
van de weg ongeveer 4,5 m of meer is.
MeldingSituatie/oplossing
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 511 Tuesday, January 2, 2018 2:59 PM

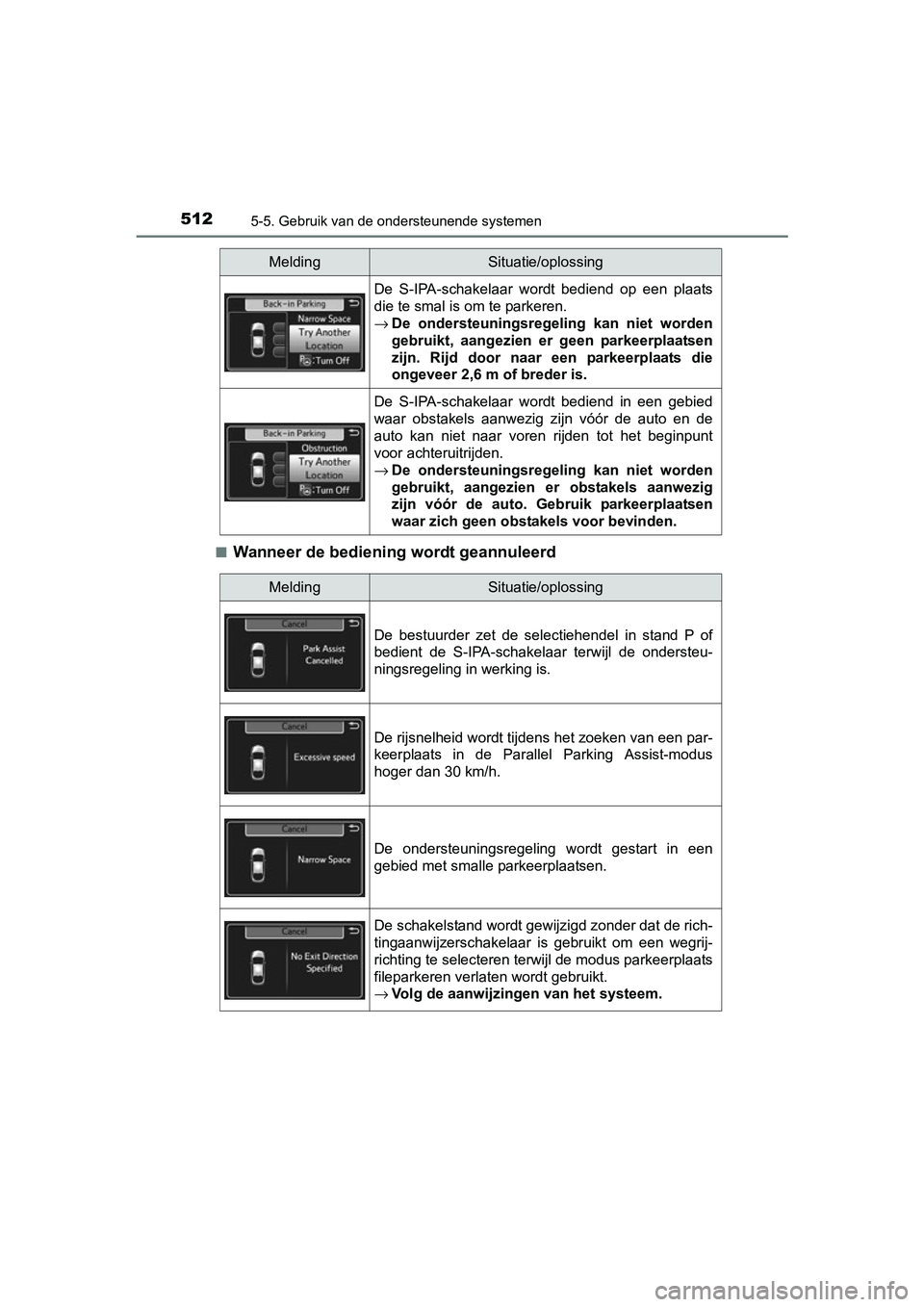

5125-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)■
Wanneer de bediening wordt geannuleerd
De S-IPA-schakelaar wordt bediend op een plaats
die te smal is om te parkeren.
→
De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaatsen
zijn. Rijd door naar een parkeerplaats die
ongeveer 2,6 m of breder is.
De S-IPA-schakelaar wordt bediend in een gebied
waar obstakels aanwezig zijn vóór de auto en de
auto kan niet naar voren rijden tot het beginpunt
voor achteruitrijden.
→De ondersteuningsregeling kan niet worden
gebruikt, aangezien er obstakels aanwezig
zijn vóór de auto. Gebruik parkeerplaatsen
waar zich geen obstakels voor bevinden.
MeldingSituatie/oplossing
MeldingSituatie/oplossing
De bestuurder zet de selectiehendel in stand P of
bedient de S-IPA-schakelaar terwijl de ondersteu-
ningsregeling in werking is.
De rijsnelheid wordt tijdens het zoeken van een par-
keerplaats in de Parallel Parking Assist-modus
hoger dan 30 km/h.
De ondersteuningsregeling wordt gestart in een
gebied met smalle parkeerplaatsen.
De schakelstand wordt gewijzigd zonder dat de rich-
tingaanwijzerschakelaar is gebruikt om een wegrij-
richting te selecteren terwijl de modus parkeerplaats
fileparkeren verlaten wordt gebruikt.
→Volg de aanwijzingen van het systeem.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 512 Tuesday, January 2, 2018 2:59 PM

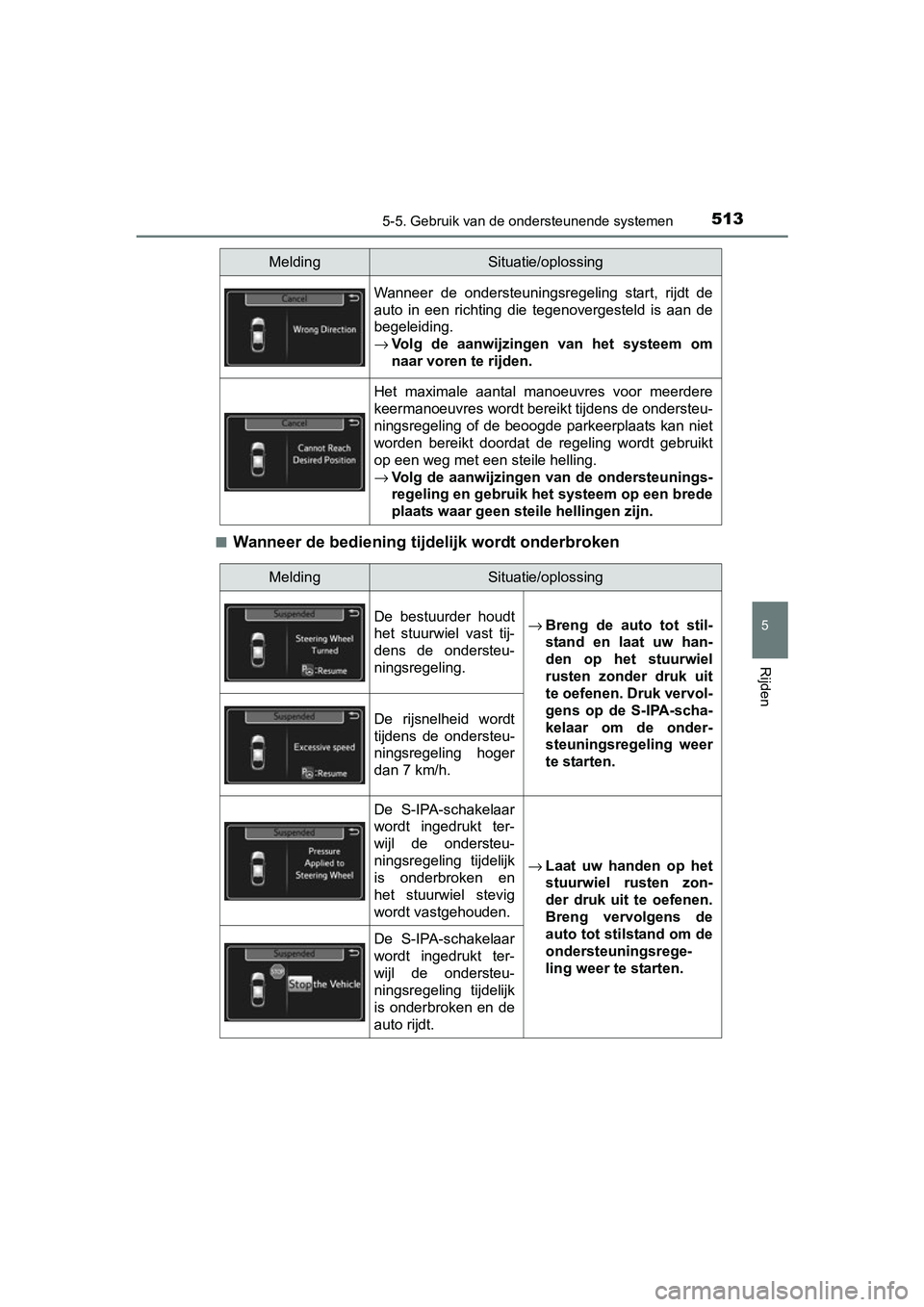

5135-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
■Wanneer de bediening tijdelijk wordt onderbroken
Wanneer de ondersteuningsregeling start, rijdt de
auto in een richting die tegenovergesteld is aan de
begeleiding.
→Volg de aanwijzingen van het systeem om
naar voren te rijden.
Het maximale aantal manoeuvres voor meerdere
keermanoeuvres wordt bereikt tijdens de ondersteu-
ningsregeling of de beoogde parkeerplaats kan niet
worden bereikt doordat de regeling wordt gebruikt
op een weg met een steile helling.
→Volg de aanwijzingen van de ondersteunings-
regeling en gebruik het systeem op een brede
plaats waar geen steile hellingen zijn.
MeldingSituatie/oplossing
MeldingSituatie/oplossing
De bestuurder houdt
het stuurwiel vast tij-
dens de ondersteu-
ningsregeling. →
Breng de auto tot stil-
stand en laat uw han-
den op het stuurwiel
rusten zonder druk uit
te oefenen. Druk vervol-
gens op de S-IPA-scha-
kelaar om de onder-
steuningsregeling weer
te starten.
De rijsnelheid wordt
tijdens de ondersteu-
ningsregeling hoger
dan 7 km/h.
De S-IPA-schakelaar
wordt ingedrukt ter-
wijl de ondersteu-
ningsregeling tijdelijk
is onderbroken en
het stuurwiel stevig
wordt vastgehouden. →
Laat uw handen op het
stuurwiel rusten zon-
der druk uit te oefenen.
Breng vervolgens de
auto tot stilstand om de
ondersteuningsrege-
ling weer te starten.
De S-IPA-schakelaar
wordt ingedrukt ter-
wijl de ondersteu-
ningsregeling tijdelijk
is onderbroken en de
auto rijdt.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 513 Tuesday, January 2, 2018 2:59 PM

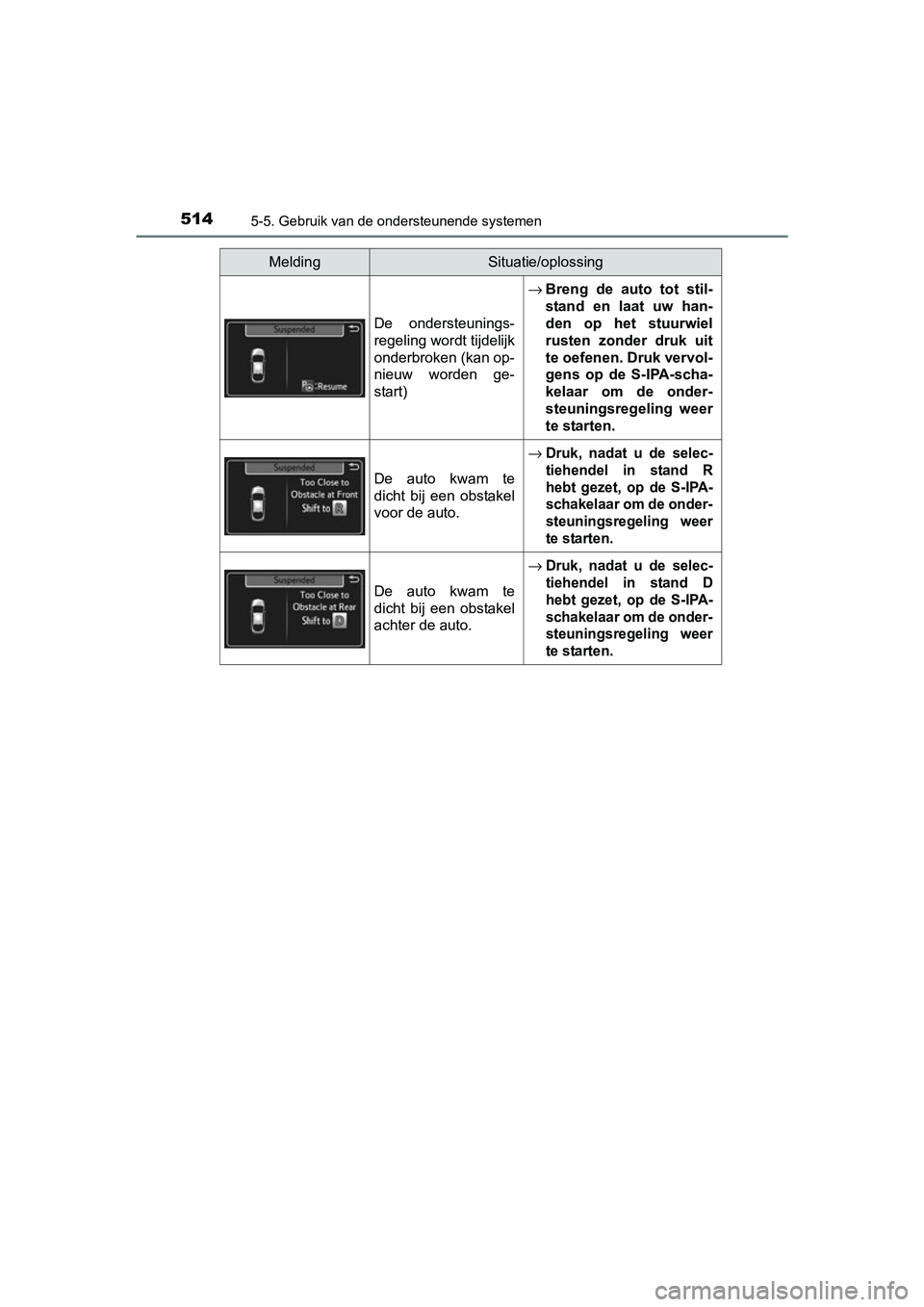

5145-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
De ondersteunings-
regeling wordt tijdelijk
onderbroken (kan op-
nieuw worden ge-
start)→
Breng de auto tot stil-
stand en laat uw han-
den op het stuurwiel
rusten zonder druk uit
te oefenen. Druk vervol-
gens op de S-IPA-scha-
kelaar om de onder-
steuningsregeling weer
te starten.
De auto kwam te
dicht bij een obstakel
voor de auto.
→Druk, nadat u de selec-
tiehendel in stand R
hebt gezet, op de S-IPA-
schakelaar om de onder-
steuningsregeling weer
te starten.
De auto kwam te
dicht bij een obstakel
achter de auto.
→Druk, nadat u de selec-
tiehendel in stand D
hebt gezet, op de S-IPA-
schakelaar om de onder-
steuningsregeling weer
te starten.
MeldingSituatie/oplossing
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 514 Tuesday, January 2, 2018 2:59 PM

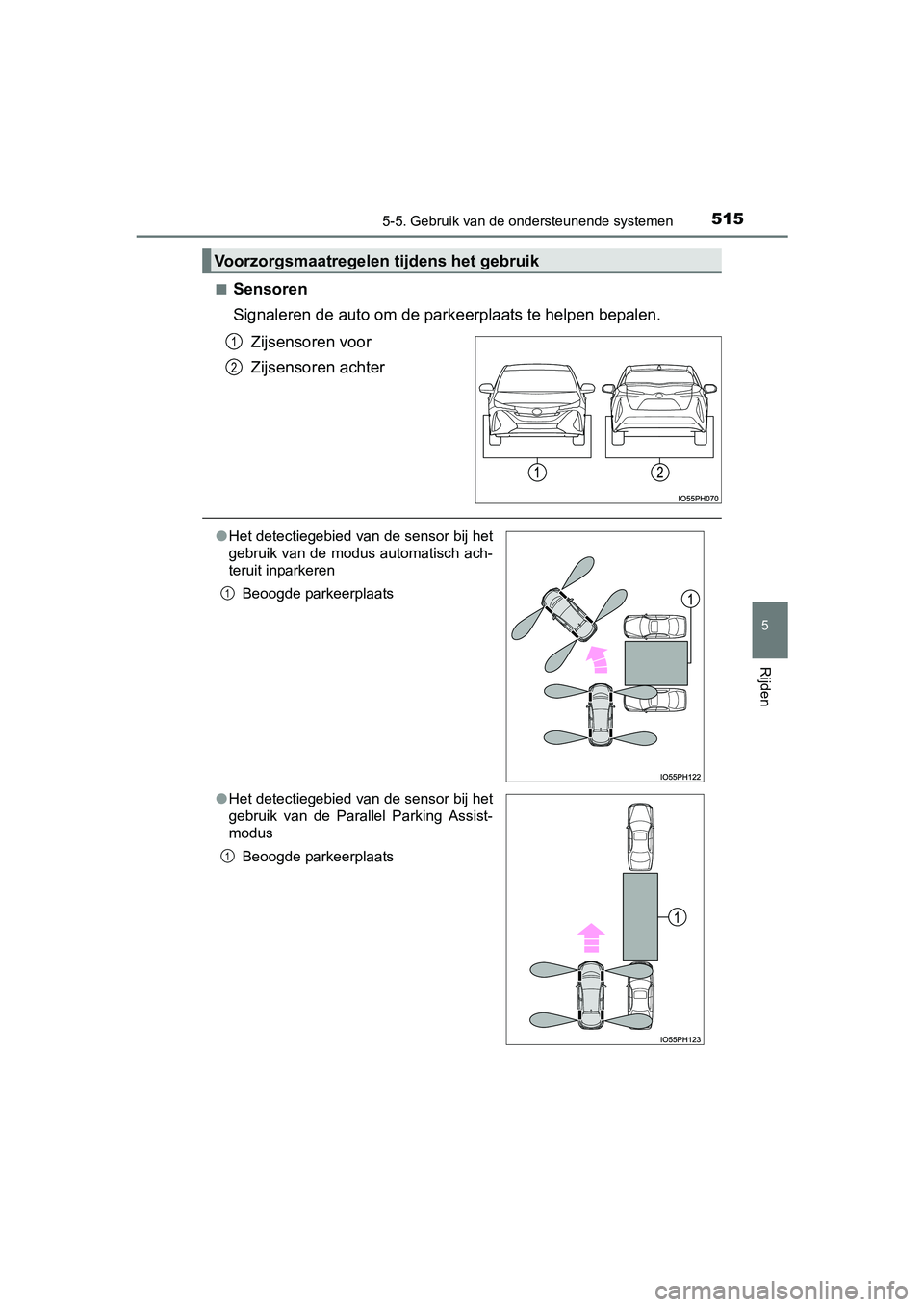

5155-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
■Sensoren
Signaleren de auto om de parkeerplaats te helpen bepalen.
Zijsensoren voor
Zijsensoren achter
Voorzorgsmaatregelen tijdens het gebruik
1
2
● Het detectiegebied van de sensor bij het
gebruik van de modus automatisch ach-
teruit inparkeren
Beoogde parkeerplaats
● Het detectiegebied van de sensor bij het
gebruik van de Parallel Parking Assist-
modus
Beoogde parkeerplaats
1
1
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 515 Tuesday, January 2, 2018 2:59 PM

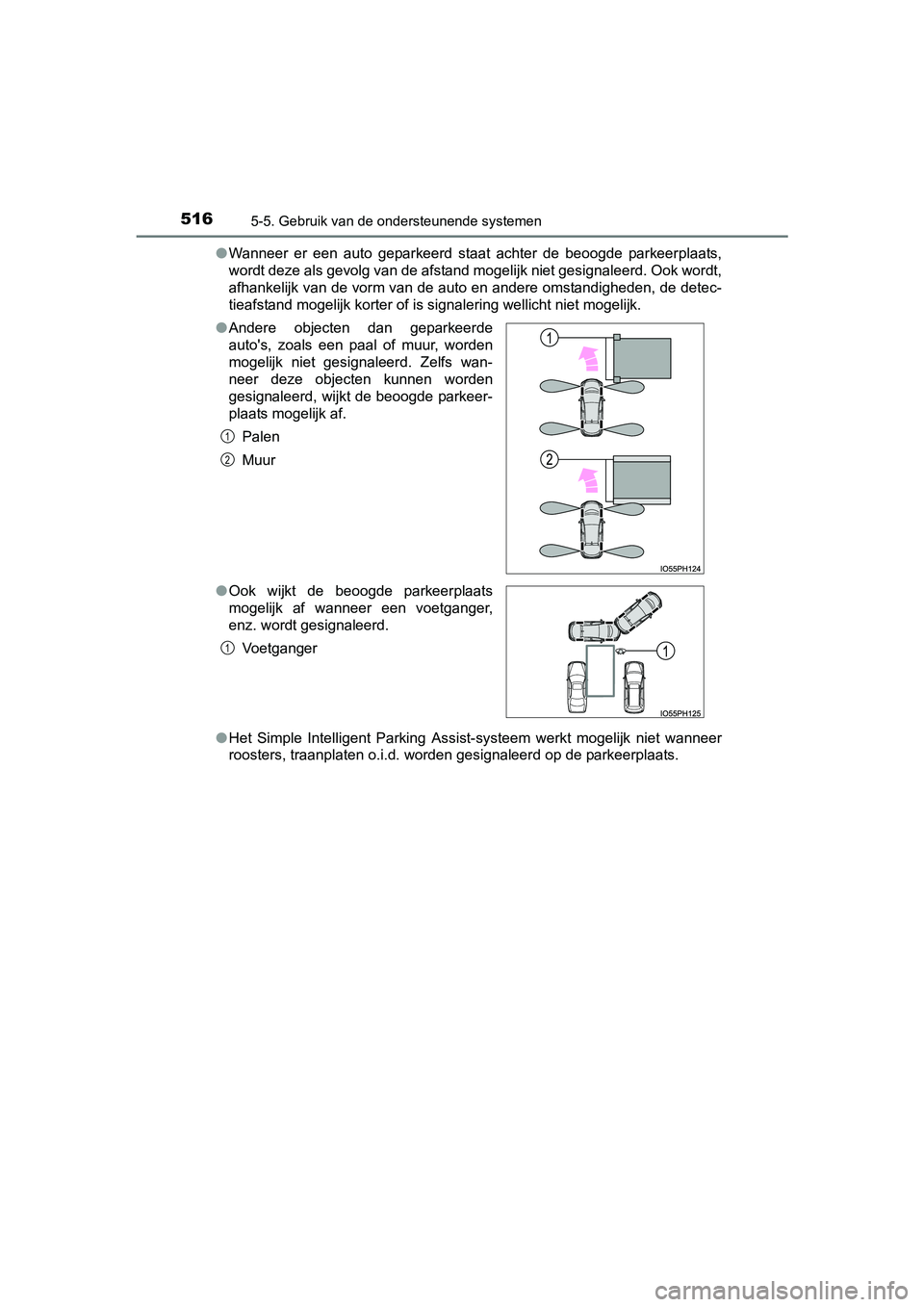

5165-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)●
Wanneer er een auto geparkeerd staat achter de beoogde parkeerp laats,
wordt deze als gevolg van de afstand mogelijk niet gesignaleerd . Ook wordt,
afhankelijk van de vorm van de auto en andere omstandigheden, de detec-
tieafstand mogelijk korter of is signalering wellicht niet moge lijk.
● Het Simple Intelligent Parking Assist-systeem werkt mogelijk niet wanneer
roosters, traanplaten o.i.d. worden gesignaleerd op de parkeerp laats.
●
Andere objecten dan geparkeerde
auto's, zoals een paal of muur, worden
mogelijk niet gesignaleerd. Zelfs wan-
neer deze objecten kunnen worden
gesignaleerd, wijkt de beoogde parkeer-
plaats mogelijk af.
Palen
Muur
● Ook wijkt de beoogde parkeerplaats
mogelijk af wanneer een voetganger,
enz. wordt gesignaleerd.
Voetganger
1
2
1
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 516 Tuesday, January 2, 2018 2:59 PM

5175-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
WAARSCHUWING
●Vertrouw niet uitsluitend op het Simple Intelligent Parking Ass ist-systeem.
Rijd, net als bij auto's zonder dit systeem, voorzichtig vooruit en achteruit
terwijl u de omgeving van de auto in de gaten houdt.
● Rijd niet achteruit terwijl u op het multi-informatiedisplay ki jkt. Als u tijdens
het achteruitrijden alleen op het scherm van de monitor let, kan dat een
aanrijding of ongeval tot gevolg hebben, aangezien het beeld da t op het
scherm van de monitor wordt weergegeven, kan afwijken van de we rke-
lijke situatie. Controleer de omgeving van de auto tijdens het achteruitrij-
den altijd visueel, zowel met als zonder spiegels.
● Rijd langzaam terwijl u bij het achteruit- en vooruitrijden de snelheid regelt
met het rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een
ander obstakel zal raken, breng de auto dan tot stilstand door het rempe-
daal in te trappen en druk op de S-IPA-schakelaar om het systee m uit te
schakelen.
● Gebruik het systeem op een parkeerplaats met een vlakke ondergrond.
● Houd u aan de volgende voorzorgsmaatregelen, aangezien het stuu rwiel
tijdens het gebruik automatisch wordt gedraaid.
• Het risico bestaat dat een stropdas, sjaal, uw arm, enz. vast komt te zit- ten in het stuurwiel. Zorg dat uw bovenlichaam niet te dicht bi j het stuur-
wiel komt. Voorkom ook dat kinderen te dicht bij het stuurwiel komen.
• U kunt uzelf tijdens het draaien van het stuurwiel bezeren als u lange
vingernagels hebt.
• Breng in een noodgeval de auto tot stilstand door het rempedaa l in te
trappen en druk op de S-IPA-schakelaar om het systeem uit te sc hake-
len.
● Controleer altijd of er voldoende ruimte is voordat u probeert de auto te
parkeren en het systeem te bedienen.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 517 Tuesday, January 2, 2018 2:59 PM

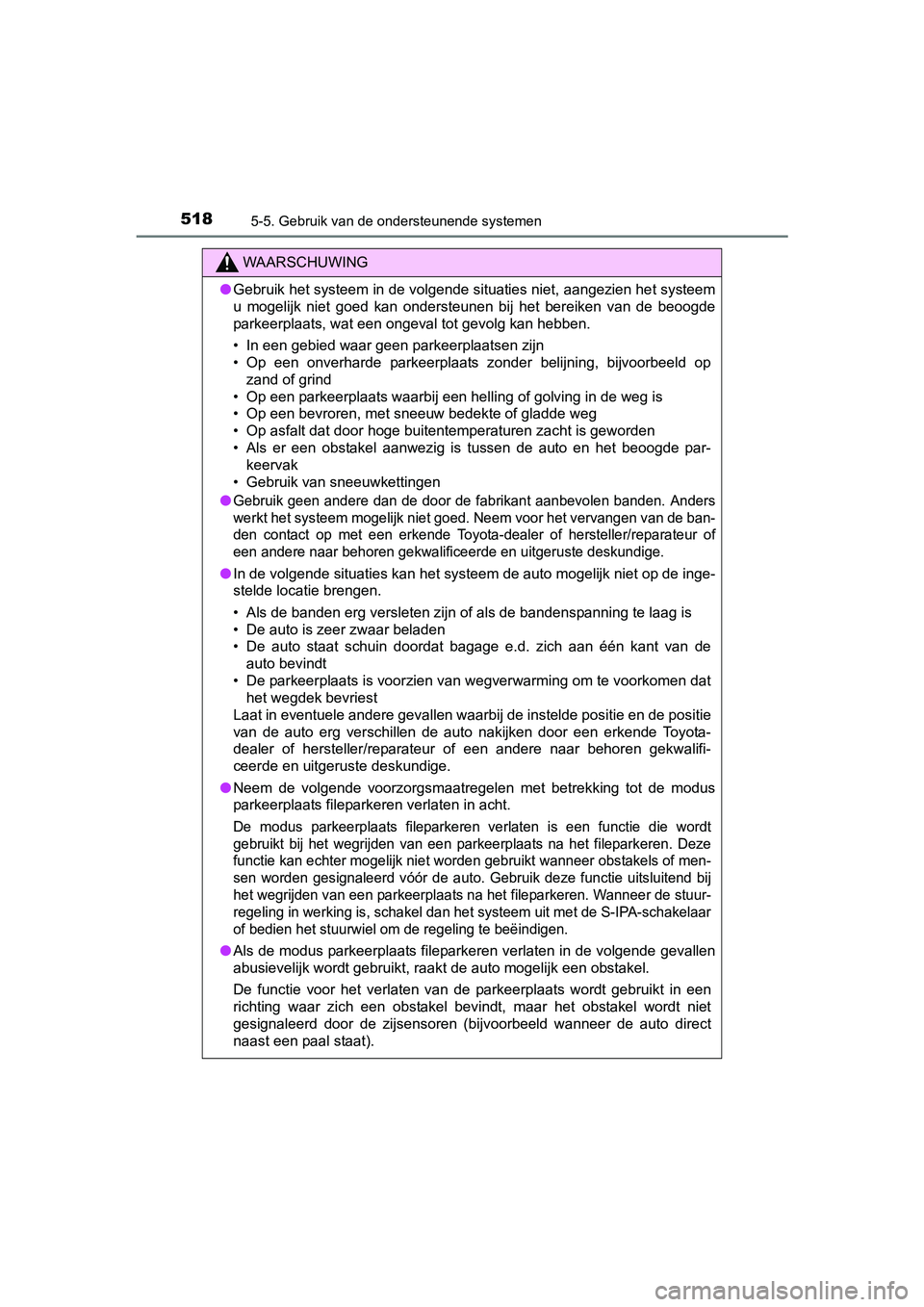

5185-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
WAARSCHUWING
●Gebruik het systeem in de volgende situaties niet, aangezien he t systeem
u mogelijk niet goed kan ondersteunen bij het bereiken van de beoogde
parkeerplaats, wat een ongeval tot gevolg kan hebben.
• In een gebied waar geen parkeerplaatsen zijn
• Op een onverharde parkeerplaats zonder belijning, bijvoorbeeld op
zand of grind
• Op een parkeerplaats waarbij een helling of golving in de weg is
• Op een bevroren, met sneeuw bedekte of gladde weg
• Op asfalt dat door hoge buitentemperaturen zacht is geworden
• Als er een obstakel aanwezig is tussen de auto en het beoogde par-
keervak
• Gebruik van sneeuwkettingen
●
Gebruik geen andere dan de door de fabrikant aanbevolen banden. Anders
werkt het systeem mogelijk niet g oed. Neem voor het vervangen van de ban-
den contact op met een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalific eerde en uitgeruste deskundige.
●In de volgende situaties kan het systeem de auto mogelijk niet op de inge-
stelde locatie brengen.
• Als de banden erg versleten zijn of als de bandenspanning te l aag is
• De auto is zeer zwaar beladen
• De auto staat schuin doordat bagage e.d. zich aan één kant van de
auto bevindt
• De parkeerplaats is voorzien van wegverwarming om te voorkomen dat
het wegdek bevriest
Laat in eventuele andere gevallen waarbij de instelde positie e n de positie
van de auto erg verschillen de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige.
● Neem de volgende voorzorgsmaatregelen met betrekking tot de mod us
parkeerplaats fileparkeren verlaten in acht.
De modus parkeerplaats fileparkeren verlaten is een functie die wordt
gebruikt bij het wegrijden van een parkeerplaats na het filepar keren. Deze
functie kan echter mogelijk nie t worden gebruikt wanneer obstak els of men-
sen worden gesignaleerd vóór de auto. Gebruik deze functie uits luitend bij
het wegrijden van een parkeerplaats na het fileparkeren. Wannee r de stuur-
regeling in werking is, schakel dan het systeem uit met de S-IP A-schakelaar
of bedien het stuurwiel om de regeling te beëindigen.
● Als de modus parkeerplaats fileparkeren verlaten in de volgende gevallen
abusievelijk wordt gebruikt, raakt de auto mogelijk een obstake l.
De functie voor het verlaten van de parkeerplaats wordt gebruik t in een
richting waar zich een obstakel bevindt, maar het obstakel word t niet
gesignaleerd door de zijsensoren (bijvoorbeeld wanneer de auto direct
naast een paal staat).
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 518 Tuesday, January 2, 2018 2:59 PM

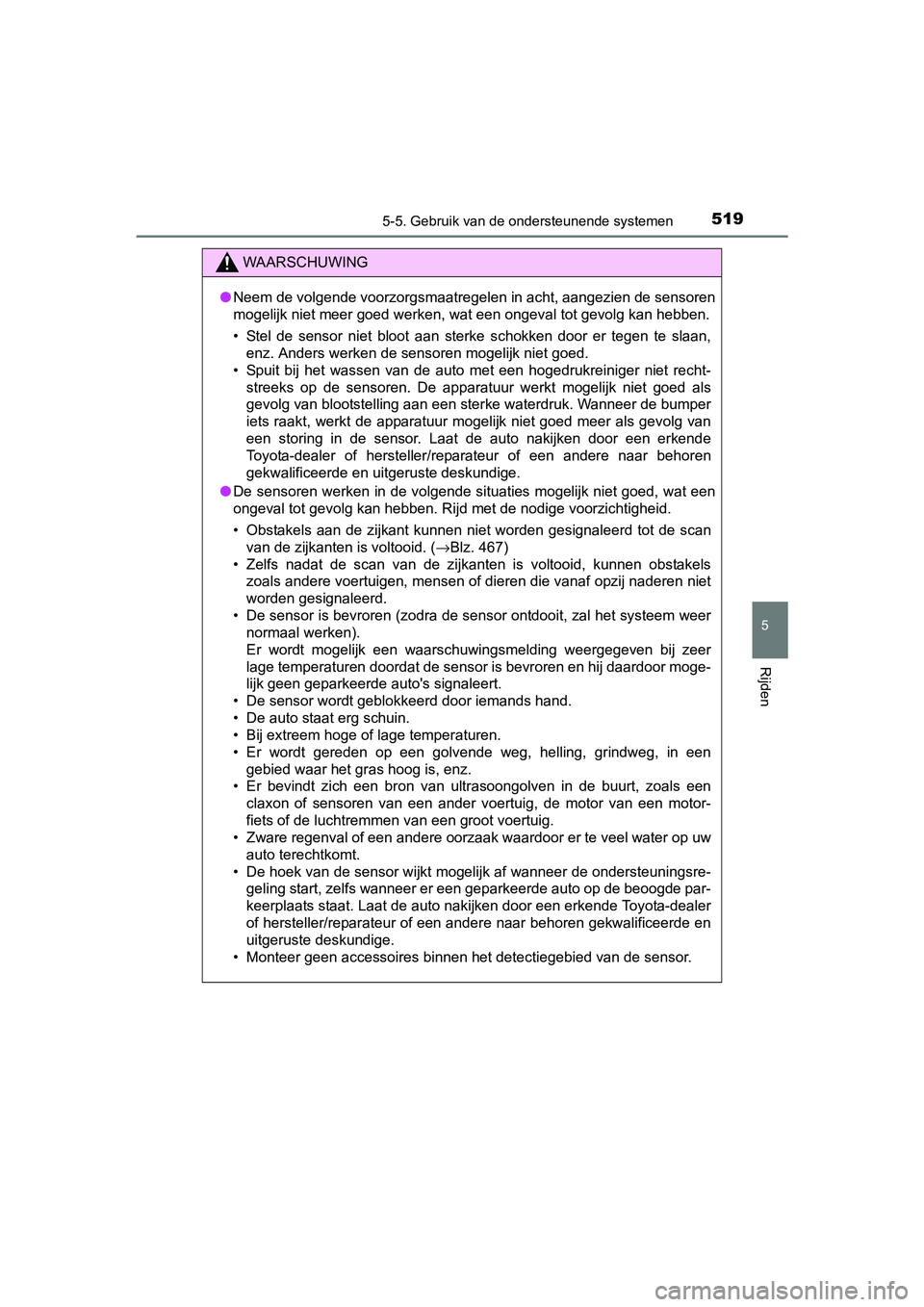

5195-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
WAARSCHUWING
●Neem de volgende voorzorgsmaatregelen in acht, aangezien de sen soren
mogelijk niet meer goed werken, wat een ongeval tot gevolg kan hebben.
• Stel de sensor niet bloot aan sterke schokken door er tegen te slaan, enz. Anders werken de sensoren mogelijk niet goed.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet recht-
streeks op de sensoren. De apparatuur werkt mogelijk niet goed als
gevolg van blootstelling aan een sterke waterdruk. Wanneer de b umper
iets raakt, werkt de apparatuur mogelijk niet goed meer als gevolg van
een storing in de sensor. Laat de auto nakijken door een erkend e
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige.
● De sensoren werken in de volgende situaties mogelijk niet goed, wat een
ongeval tot gevolg kan hebben. Rijd met de nodige voorzichtighe id.
• Obstakels aan de zijkant kunnen niet worden gesignaleerd tot d e scan
van de zijkanten is voltooid. ( →Blz. 467)
• Zelfs nadat de scan van de zijkanten is voltooid, kunnen obsta kels
zoals andere voertuigen, mensen of dieren die vanaf opzij nader en niet
worden gesignaleerd.
• De sensor is bevroren (zodra de sensor ontdooit, zal het syste em weer
normaal werken).
Er wordt mogelijk een waarschuwingsmelding weergegeven bij zeer
lage temperaturen doordat de sensor is bevroren en hij daardoor moge-
lijk geen geparkeerde auto's signaleert.
• De sensor wordt geblokkeerd door iemands hand.
• De auto staat erg schuin.
• Bij extreem hoge of lage temperaturen.
• Er wordt gereden op een golvende weg, helling, grindweg, in een gebied waar het gras hoog is, enz.
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoal s een
claxon of sensoren van een ander voertuig, de motor van een mot or-
fiets of de luchtremmen van een groot voertuig.
• Zware regenval of een andere oorzaak waardoor er te veel water op uw
auto terechtkomt.
• De hoek van de sensor wijkt mogelijk af wanneer de ondersteuni ngsre-
geling start, zelfs wanneer er een geparkeerde auto op de beoog de par-
keerplaats staat. Laat de auto nakijken door een erkende Toyota -dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en
uitgeruste deskundige.
• Monteer geen accessoires binnen het detectiegebied van de sens or.
PRIUS PHV_OM_OM47C18E_(EE).book Page 519 Tuesday, January 2, 2018 2:59 PM
