TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

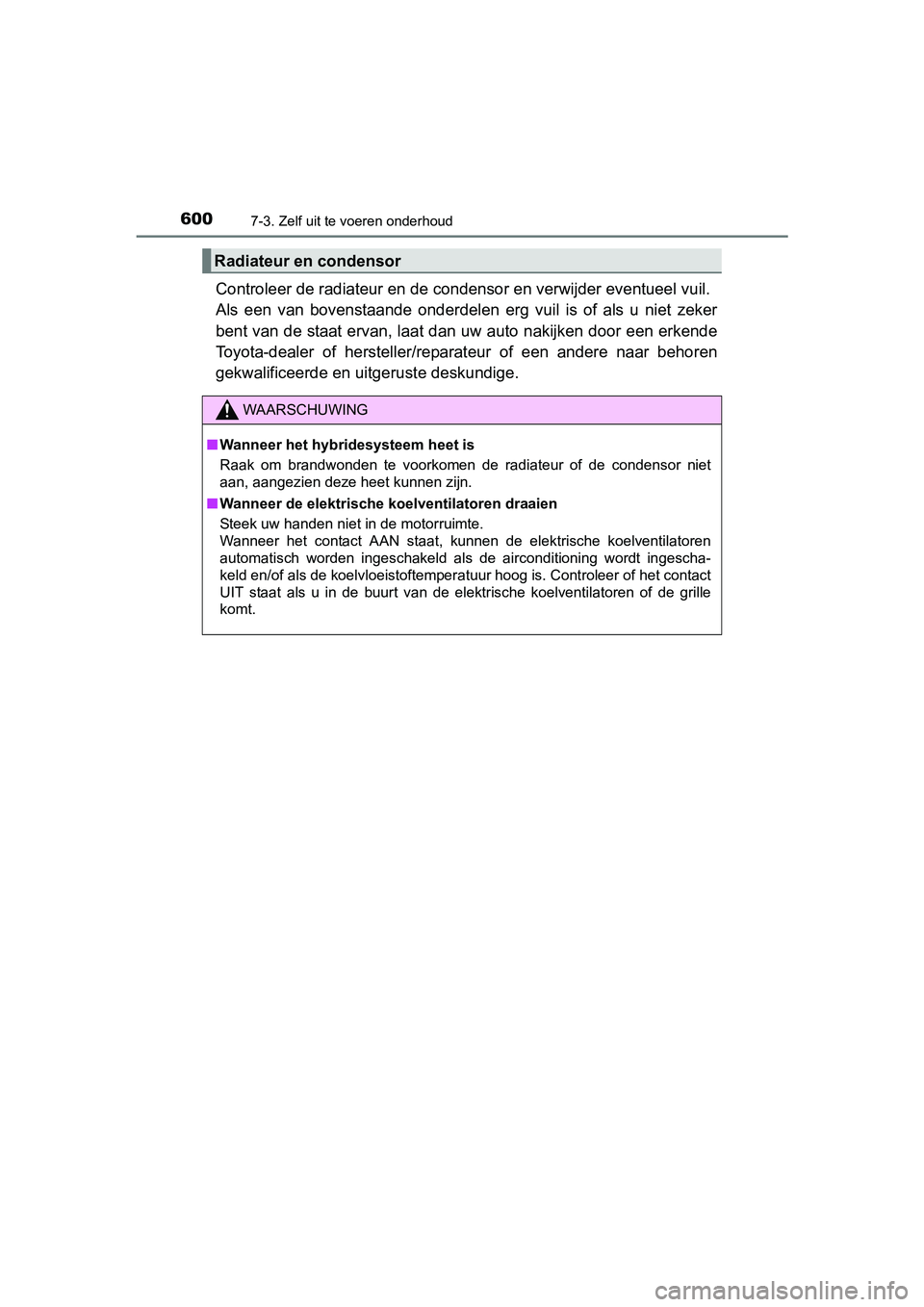

6007-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet z eker
bent van de staat ervan, laat dan uw auto nakijken door een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor n iet
aan, aangezien deze heet kunnen zijn.
■ Wanneer de elektrische koelventilatoren draaien
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren
automatisch worden ingeschakeld als de airconditioning wordt ingescha-
keld en/of als de koelvloeistoftemperatuur hoog is. Controleer of het contact
UIT staat als u in de buurt van de elektrische koelventilatoren of de grille
komt.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 600 Tuesday, January 2, 2018 2:59 PM

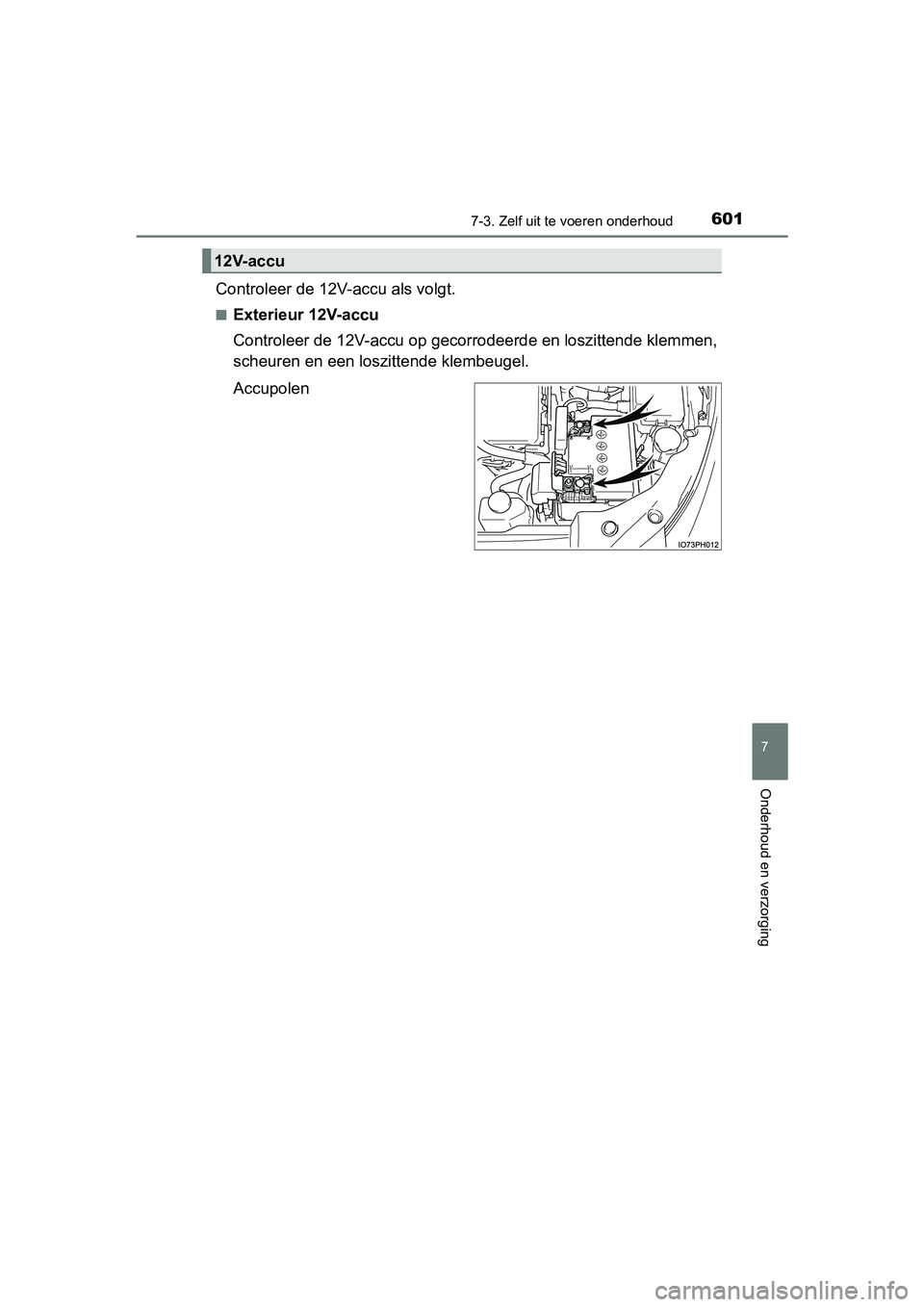

6017-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging
Controleer de 12V-accu als volgt.
■Exterieur 12V-accu
Controleer de 12V-accu op gecor rodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
Accupolen
12V-accu
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 601 Tuesday, January 2, 2018 2:59 PM

6027-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)■

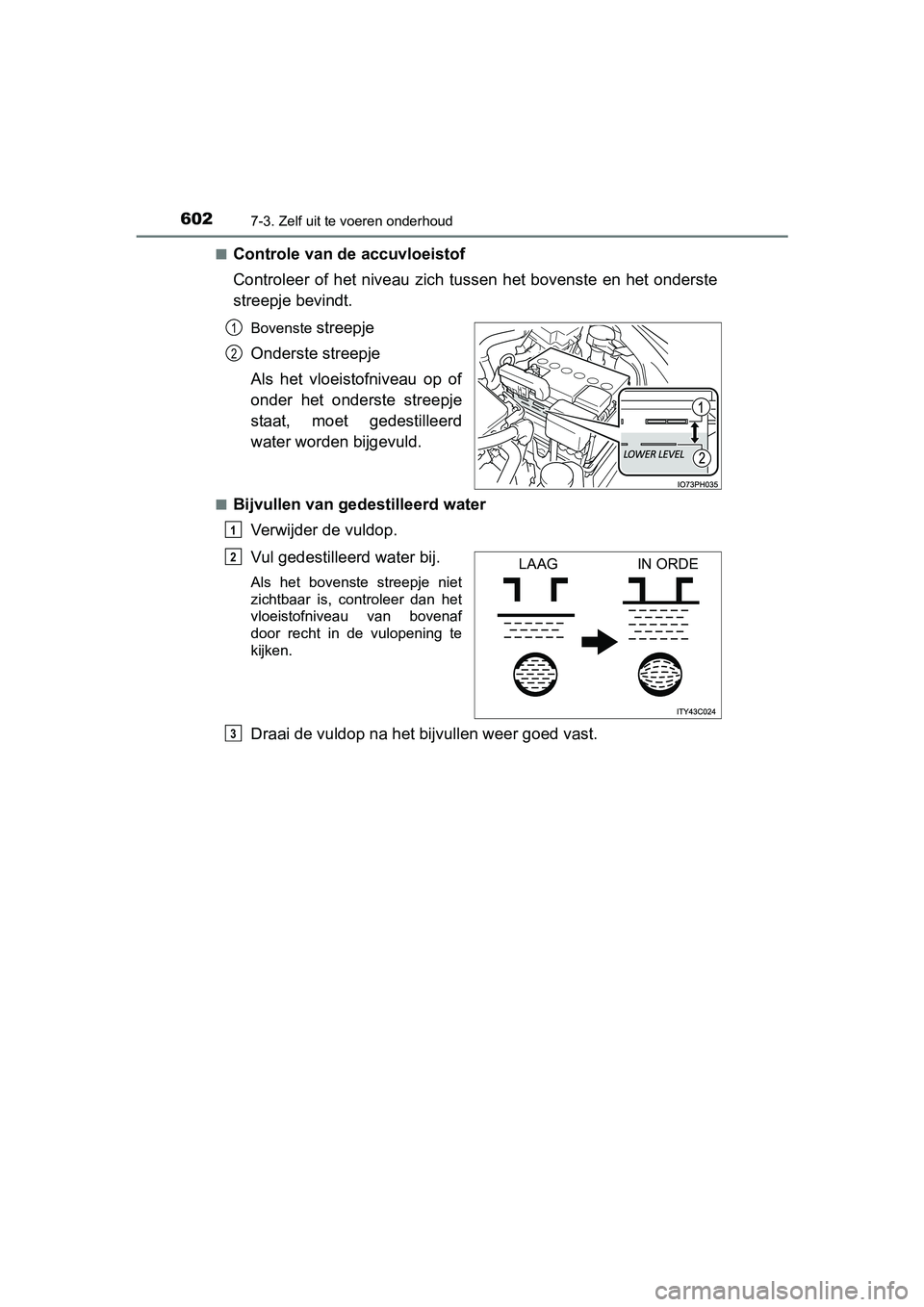

Controle van de accuvloeistof
Controleer of het niveau zich tussen het bovenste en het onders
te
streepje bevindt.
Bovenste streepje
Onderste streepje
Als het vloeistofniveau op of
onder het onderste streepje
staat, moet gedestilleerd
water worden bijgevuld.
■Bijvullen van gede stilleerd water
Verwijder de vuldop.
Vul gedestilleerd water bij.
Als het bovenste streepje niet
zichtbaar is, controleer dan het
vloeistofniveau van bovenaf
door recht in de vulopening te
kijken.
Draai de vuldop na het bijvullen weer goed vast.
1
2
1
LAAGIN ORDEO
P
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 602 Tuesday, January 2, 2018 2:59 PM

6037-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

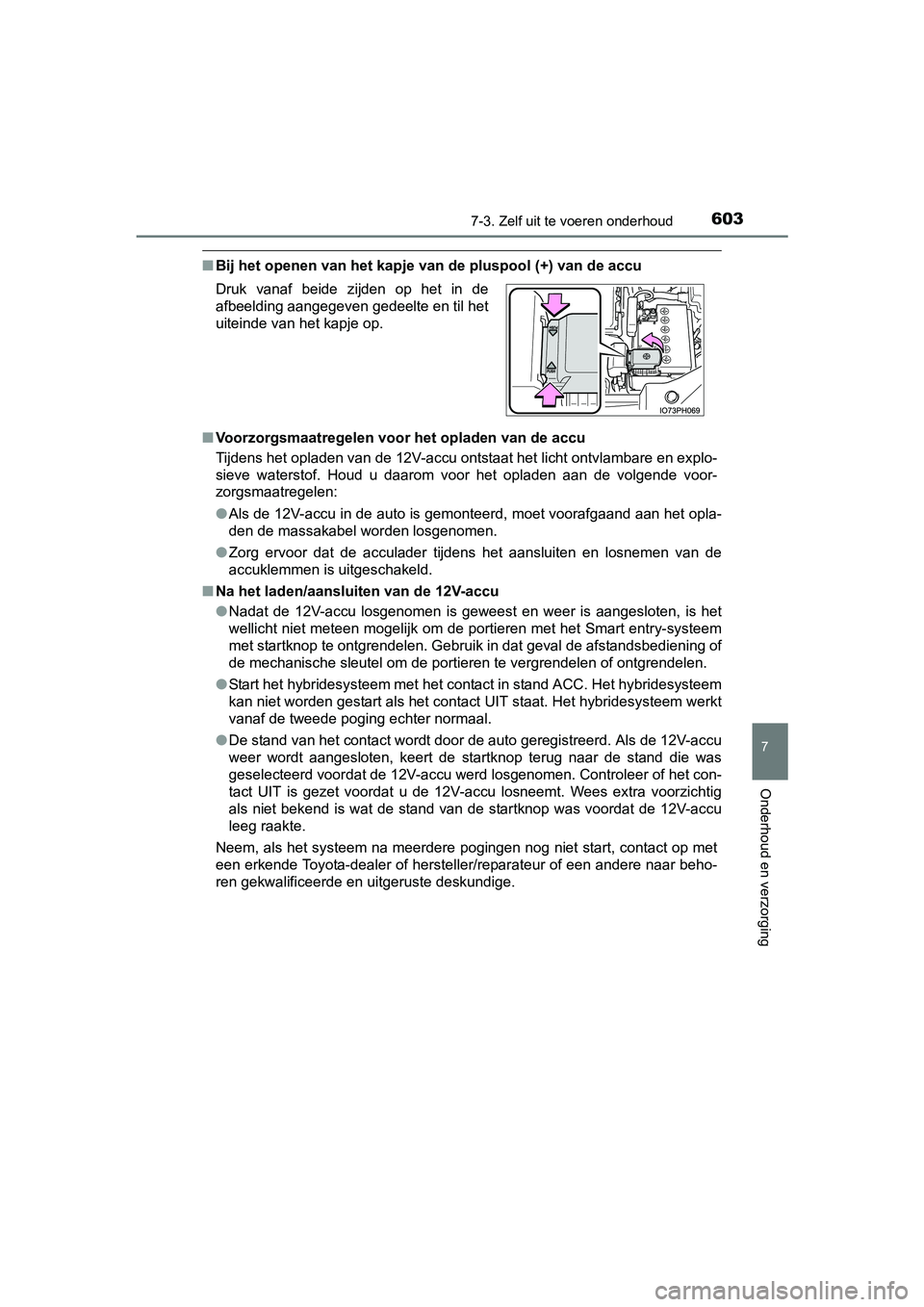

■Bij het openen van het kapje van de pluspool (+) van de accu
■ Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlamb are en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
● Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■ Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portieren met het Smart entry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstands bediening of
de mechanische sleutel om de portieren te vergrendelen of ontgr endelen.
● Start het hybridesysteem met het contact in stand ACC. Het hybr idesysteem
kan niet worden gestart als het contact UIT staat. Het hybrides ysteem werkt
vanaf de tweede poging echter normaal.
● De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de startknop terug naar de stand die was
geselecteerd voordat de 12V-accu werd losgenomen. Controleer of het con-
tact UIT is gezet voordat u de 12V-accu losneemt. Wees extra voorzichtig
als niet bekend is wat de stand van de startknop was voordat de 12V-accu
leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, cont act op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige. Druk vanaf beide zijden op het in de
afbeelding aangegeven gedeelte en til het
uiteinde van het kapje op.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 603 Tuesday, January 2, 2018 2:59 PM

6047-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)

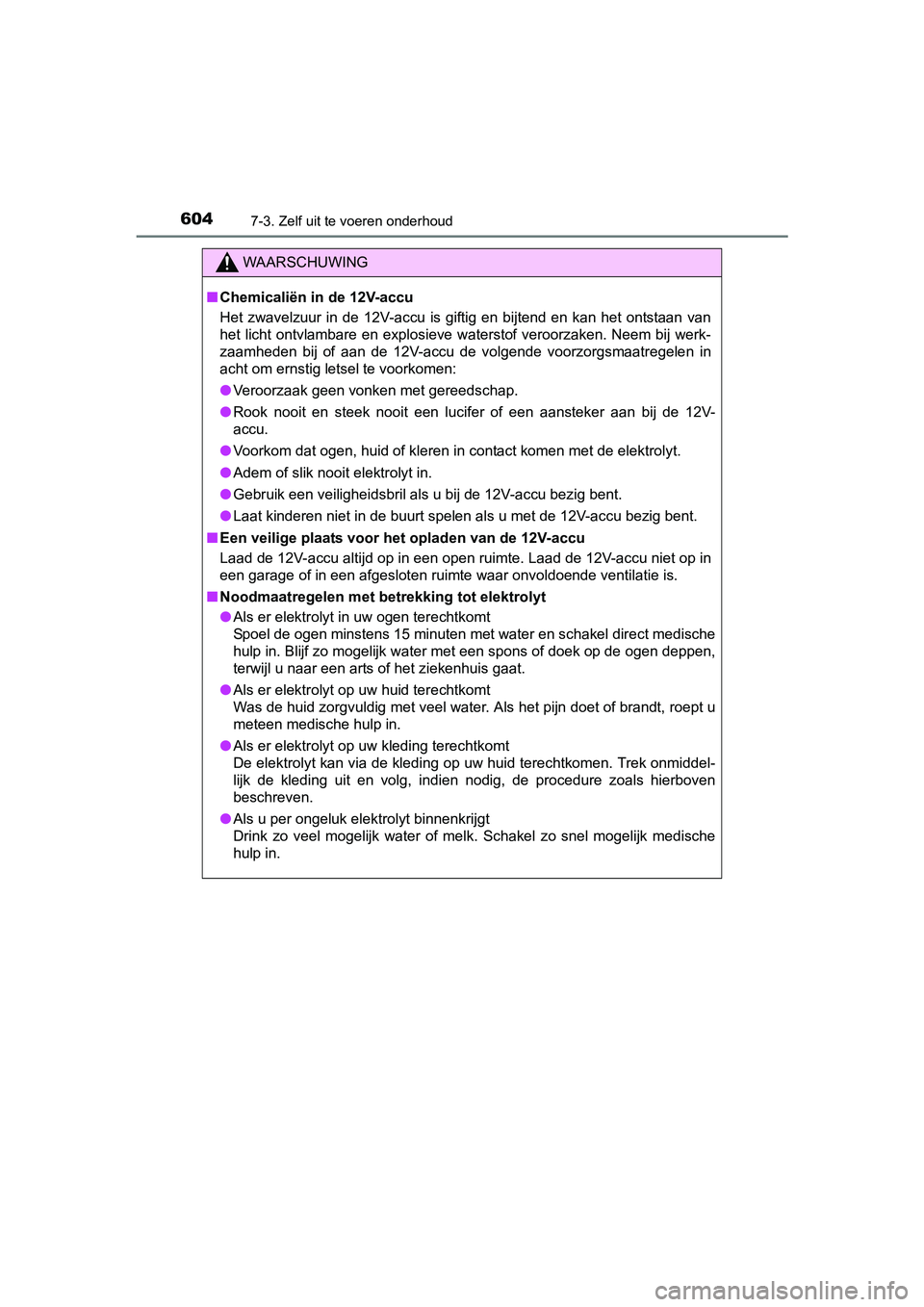

WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het o ntstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregel en in
acht om ernstig letsel te voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektr olyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventila tie is.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct m edische
hulp in. Blijf zo mogelijk water met een spons of doek op de og en deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of bra ndt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 604 Tuesday, January 2, 2018 2:59 PM

6057-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

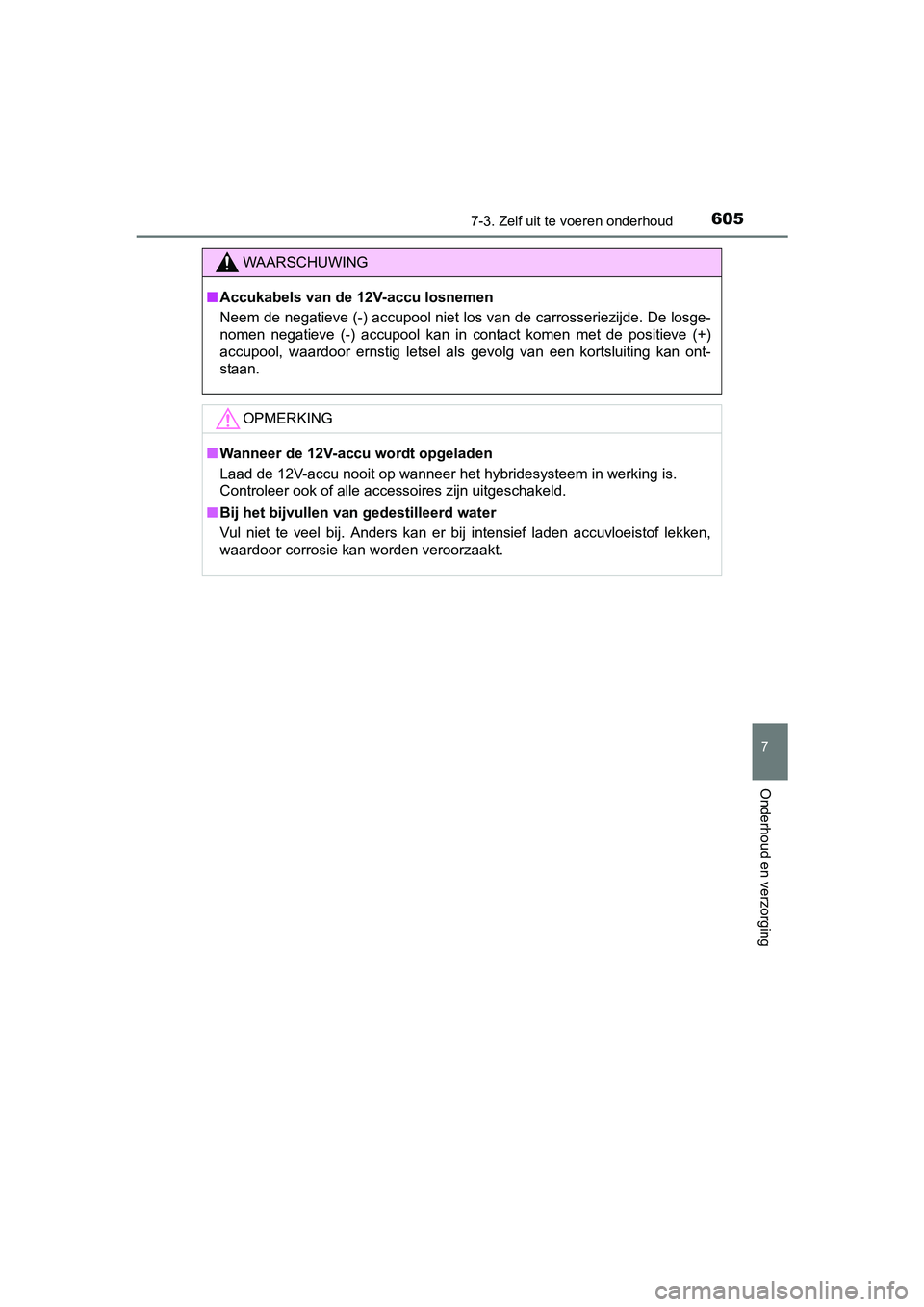

WAARSCHUWING
■Accukabels van de 12V-accu losnemen
Neem de negatieve (-) accupool niet los van de carrosseriezijde. De losge-
nomen negatieve (-) accupool kan in contact komen met de positi eve (+)
accupool, waardoor ernstig letsel als gevolg van een kortsluiti ng kan ont-
staan.
OPMERKING
■ Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is.
Controleer ook of alle accessoires zijn uitgeschakeld.
■ Bij het bijvullen van gedestilleerd water
Vul niet te veel bij. Anders kan er bij intensief laden accuvlo eistof lekken,
waardoor corrosie kan worden veroorzaakt.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 605 Tuesday, January 2, 2018 2:59 PM

6067-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)

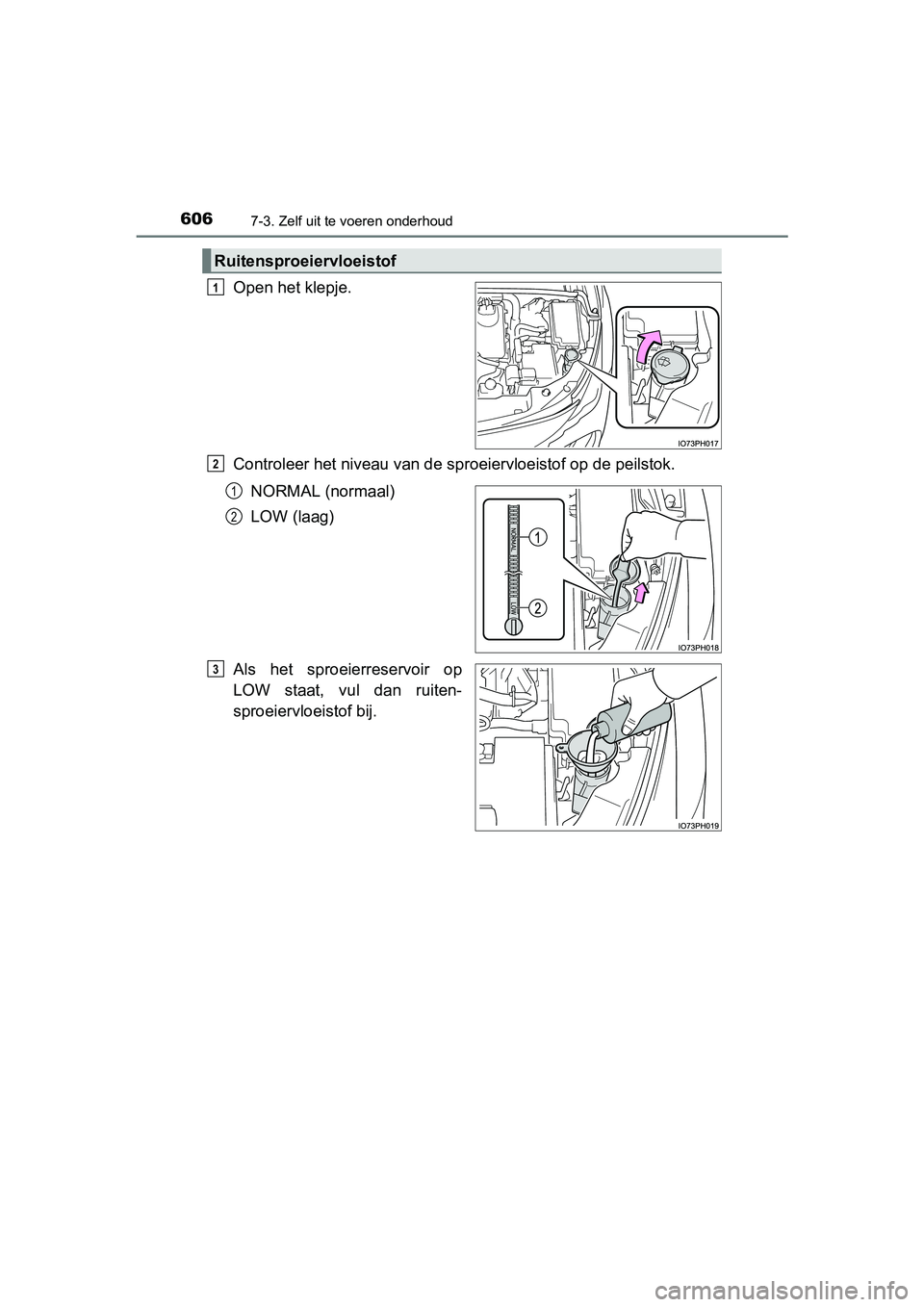

Open het klepje.
Controleer het niveau van de sproeiervloeistof op de peilstok.
NORMAL (normaal)
LOW (laag)
Als het sproeierreservoir op
LOW staat, vul dan ruiten-
sproeiervloeistof bij.
Ruitensproeiervloeistof
1
2
1
2
3
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 606 Tuesday, January 2, 2018 2:59 PM

6077-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

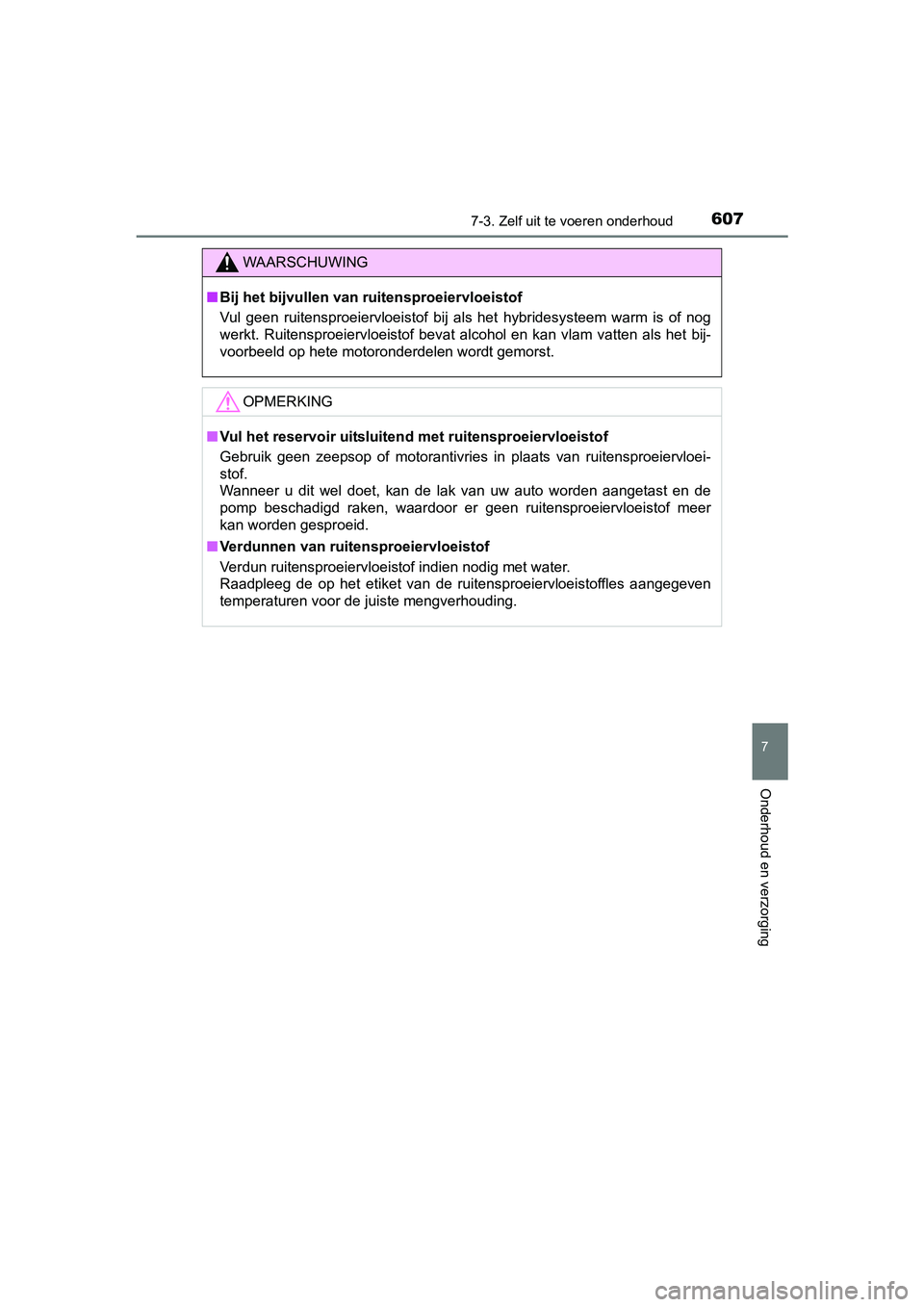

WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem war m is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■ Vul het reservoir uitsluitend m et ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de
pomp beschadigd raken, waardoor er geen ruitensproeiervloeistof meer
kan worden gesproeid.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles a angegeven
temperaturen voor de juiste mengverhouding.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 607 Tuesday, January 2, 2018 2:59 PM

6087-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)

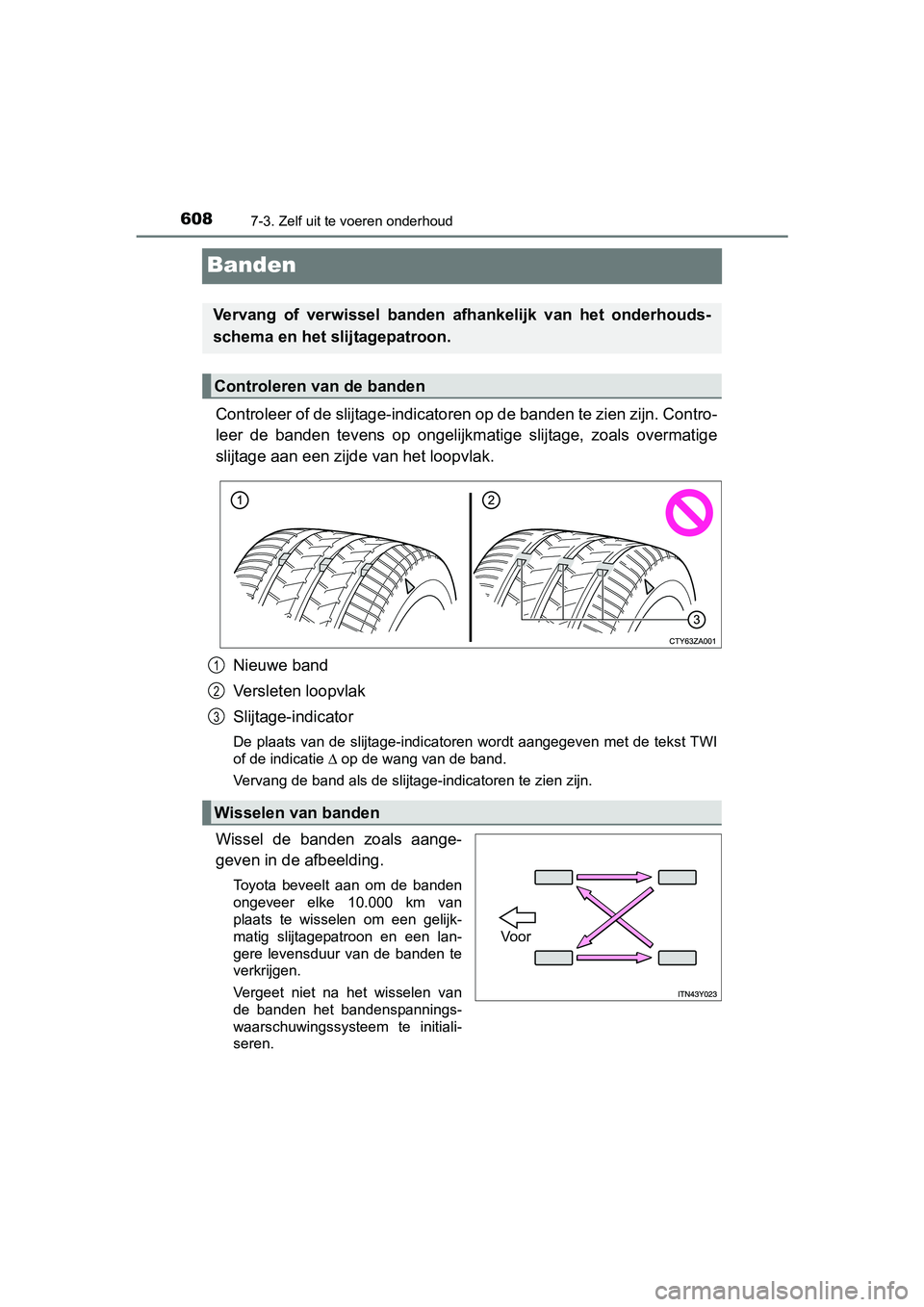

Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn . Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmat ige
slijtage aan een zijde van het loopvlak.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de t ekst TWI
of de indicatie Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Vergeet niet na het wisselen van
de banden het bandenspannings-
waarschuwingssysteem te initiali-
seren.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
Wisselen van banden
1
2
3
Voor
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 608 Tuesday, January 2, 2018 2:59 PM

6097-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

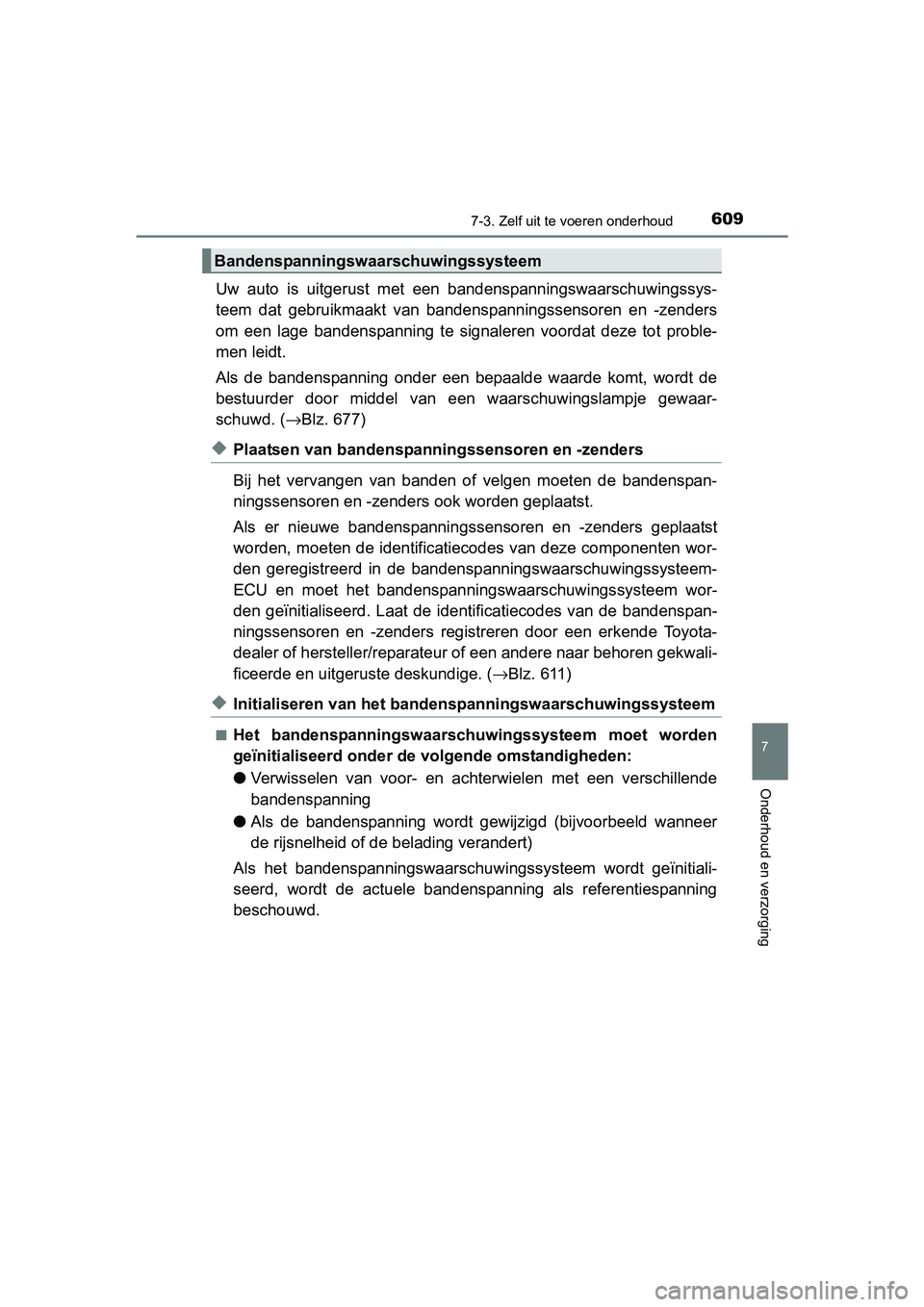

Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot probl e-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 677)
◆Plaatsen van bandenspanni ngssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningss ensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandensp anningswaarschuwingssysteem-
ECU en moet het bandenspanni ngswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandensp an-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige. ( →Blz. 611)
◆Initialiseren van het bandens panningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert)
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 609 Tuesday, January 2, 2018 2:59 PM
