TOYOTA PRIUS PLUG-IN HYBRID 2018 Instrukcja obsługi (in Polish)

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki
bezpieczników.
óTyp AóTyp B
óTyp C
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie651
7
Obs∏uga techniczna i konserwacja
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 651 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, koniecz-
na mo˝e byç wymiana ˝arówki. (
S. 653)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
6527-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistyczne-
mu warsztatowi ustalenie i usuni´cie usterki.
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 652 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 735)
Âwiat∏o cofania
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie653
7
Obs∏uga techniczna i konserwacja
˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skomplikowa-
na, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 653 (Black plate)

Âwiat∏o cofania
Usunàç 2 spinki mocujàce dolnà cz´Êç os∏ony w tylnej cz´Êci tyl-
nego nadkola.
Wyciàgnàç centralny trzpieƒ
za pomocà p∏askiego Êrubo-
kr´ta, a nast´pnie usunàç
spink´.
Usunàç 3 spinki mocujàce górnà cz´Êç os∏ony.
Obróciç zacisk w kierunku przeciwnym do ruchu wskazówek
zegara, aby go usunàç.
Wyciàgnàç centralny trzpieƒ za pomocà p∏askiego Êrubokr´ta,
a nast´pnie usunàç spink´.
Wyciàgnàç centralny trzpieƒ za pomocà p∏askiego Êrubokr´ta,
a nast´pnie usunàç spink´.
2
1
6547-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 654 (Black plate)

Zdemontowaç koƒcowà kra-
w´dê os∏ony i pociàgnàç jà
w kierunku przodu samo-
chodu tak, aby powsta∏a
szczelina pomi´dzy os∏onà
a tylnym zderzakiem.
Usunàç spink´ znajdujàcà si´ wewnàtrz os∏ony, a nast´pnie
zdjàç os∏on´.
Wyciàgnàç centralny trzpieƒ
za pomocà p∏askiego Êrubo-
kr´ta, a nast´pnie usunàç
spink´.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara
i wyjàç ˝arówk´.
Aby wyjàç ˝arówk´, nale˝y
w∏o˝yç r´k´ w szczelin´ po-
mi´dzy tylnà oponà a tylnym
zderzakiem.
5
4
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie655
7
Obs∏uga techniczna i konserwacja
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 655 (Black plate)

Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opra-
w´ ˝arówki z lampà zespo-
lonà, wk∏adajàc i obracajàc
opraw´ w kierunku zgod-
nym z ruchem wskazówek
zegara.
Zamontowaç os∏on´ w pierwotnym po∏o˝eniu i zamocowaç spinki
wewnàtrz os∏ony.
Wsunàç spink´ w otwór,
a nast´pnie nacisnàç cen-
tralny trzpieƒ, aby jà zablo-
kowaç.
Wsunàç koƒcowà kraw´dê
os∏ony w tylny zderzak.
Upewniç si´, czy 2 zaczepy na
koƒcu pokrywy sà zabezpie-
czone.
8
7
6
6567-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 656 (Black plate)

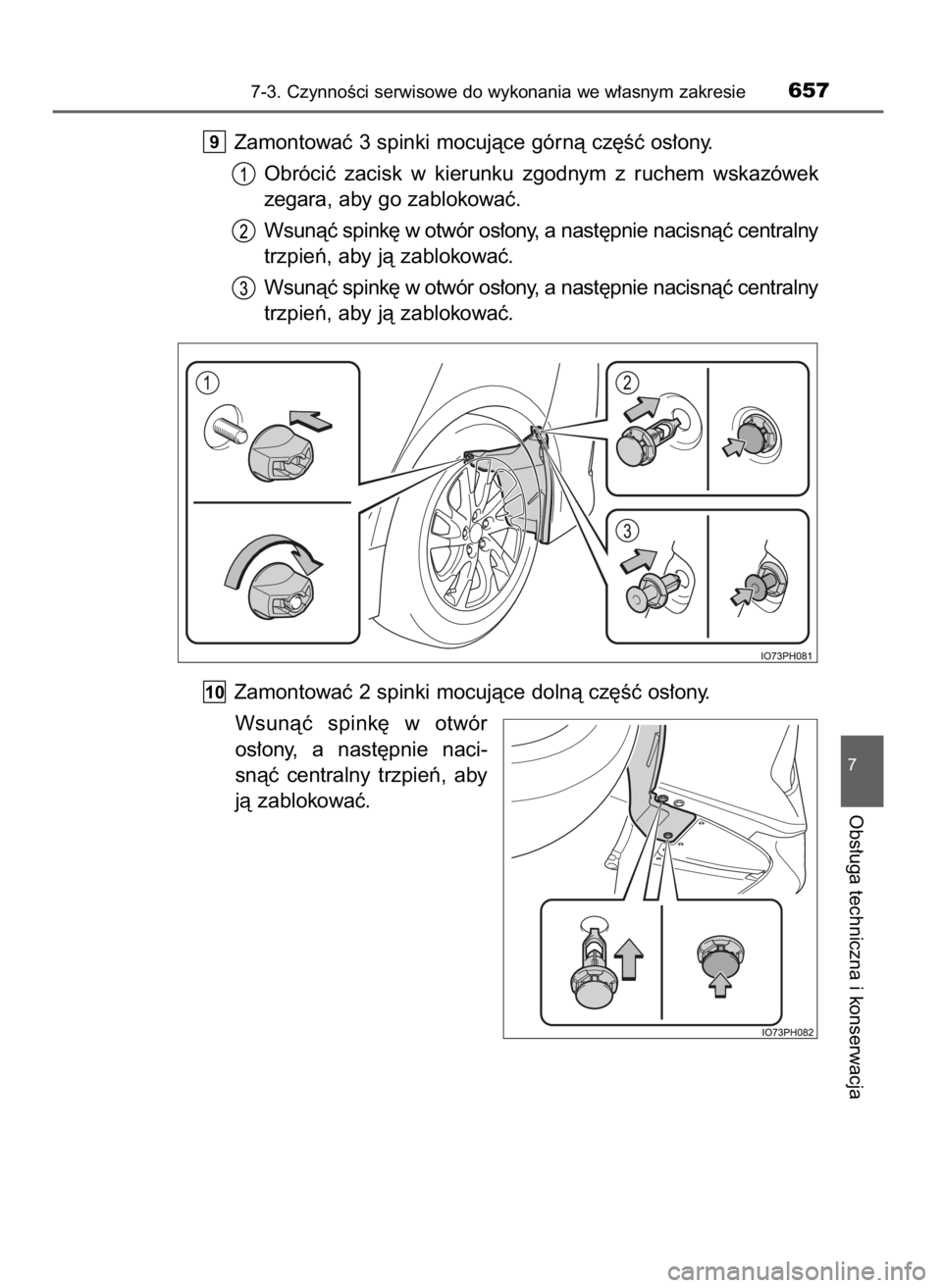

Zamontowaç 3 spinki mocujàce górnà cz´Êç os∏ony.
Obróciç zacisk w kierunku zgodnym z ruchem wskazówek
zegara, aby go zablokowaç.
Wsunàç spink´ w otwór os∏ony, a nast´pnie nacisnàç centralny
trzpieƒ, aby jà zablokowaç.
Wsunàç spink´ w otwór os∏ony, a nast´pnie nacisnàç centralny
trzpieƒ, aby jà zablokowaç.
Zamontowaç 2 spinki mocujàce dolnà cz´Êç os∏ony.
Wsunàç spink´ w otwór
os∏ony, a nast´pnie naci-
snàç centralny trzpieƒ, aby
jà zablokowaç.
10
9
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie657
7
Obs∏uga techniczna i konserwacja
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 657 (Black plate)

Wymiana pozosta∏ych ˝arówek
W razie przepalenia jednego z ni˝ej wymienionych Êwiate∏ nale˝y
zleciç jego wymian´ autoryzowanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
Âwiat∏a g∏ówne
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Przednie Êwiat∏a przeciwmgielne
Przednie kierunkowskazy
Boczne kierunkowskazy
Tylne kierunkowskazy
Tylne Êwiat∏o przeciwmgielne
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ Êwiat∏o cofania sk∏adajà si´ z zespo∏u pó∏przewodnikowych
diod Êwiecàcych (LED). W razie przepalenia którejkolwiek diody nale˝y zwró-
ciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu wymiany Êwiat∏a. Je˝eli jedna lub wi´cej diod LED w Êwia-
t∏ach hamowania sà przepalone, samochód mo˝e nie spe∏niaç lokalnych
przepisów (ECE).
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki. W wymienionych poni˝ej sytuacjach nale˝y
skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycz-
nym warsztatem:
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Podczas wymiany ˝arówek
S. 652
6587-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 658 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie659
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
Upewniç si´, ˝e wy∏àczony jest hybrydowy uk∏ad nap´dowy i Êwiat∏a. Nie
nale˝y przyst´powaç do wymiany ˝arówki bezpoÊrednio po wy∏àczeniu
Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏o-
wo zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na
skutek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy.
Mo˝e to doprowadziç do jej uszkodzenia lub skraplania si´ wody na we-
wn´trznej powierzchni klosza.
Nie wolno próbowaç naprawiaç ani rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania i cz´Êci sk∏adowych.
Grozi to pora˝eniem pràdem i w rezultacie powa˝nymi obra˝eniami cia∏a
lub Êmiercià.
Nie nale˝y wymieniaç ˝arówki Êwiat∏a cofania po prawej stronie bezpo-
Êrednio po zakoƒczeniu jazdy.
BezpoÊrednio po zakoƒczeniu jazdy uk∏ad wydechowy jest bardzo gorà-
cy i dotkni´cie jego goràcych elementów przed sch∏odzeniem grozi opa-
rzeniem.
Nale˝y u˝ywaç r´kawic lub innych zabezpieczeƒ, aby zapobiec urazom
spowodowanym przez dotkni´cie elementów samochodu.
Istnieje niebezpieczeƒstwo zranienia si´ o kraw´dzie.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki sprawdziç jej moc, aby uniknàç ryzyka
uszkodzeƒ termicznych.
32 Prius Plug_in OM47C99E 4/7/18 12:27 Page 659 (Black plate)

6607-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zawieszenie i podwozie
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe podk∏adki
dystansowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej zmiany
w∏asnoÊci jezdnych i utraty panowania nad pojazdem.
Amor tyzatory majà znaczàcy wp∏yw na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor tyzatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tylko
i wy∏àcznie usterki amor tyzatorów, których przyczynà jest wada materia∏owa
bàdê produkcyjna. Natomiast naturalne zu˝ycie, proporcjonalne do przebiegu
i sposobu eksploatacji, nie jest obj´te gwarancjà.
W celu utrzymania sprawnoÊci technicznej pojazdu i zapewnienia zadowo-
lenia z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç o przepro-
wadzanie niezb´dnych czynnoÊci obs∏ugowych, takich jak regulacja silnika,
ustawianie geometrii kó∏, czyszczenie i wymiana filtrów, czyszczenie uk∏adu
hamulcowego i uk∏adu ch∏odzenia, regulacja naciàgu pasków nap´dowych,
wymiana ok∏adzin ciernych oraz uzupe∏nianie p∏ynów i substancji smarujàcych,
a tak˝e ubytków pow∏ok lakierowych wywo∏anych czynnikami zewn´trznymi.
Tego rodzaju czynnoÊci obs∏ugowe nie sà obj´te zobowiàzaniami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece
zap∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze hamulcowe,
klocki i szcz´ki hamulcowe, elementy filtrujàce, p∏yny, substancje smarujà-
ce, ˝arówki, bezpieczniki, elementy gumowe wycieraczek szyb, elementy
gumowe zawieszenia i inne, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamulcowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych
elementów, nie podlega naprawom ani wymianom w ramach gwarancji.
