TOYOTA PRIUS PLUG-IN HYBRID 2019 Instructieboekje (in Dutch)

2103. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f uitgaat.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
*2: Het lampje knippert of brandt om een storing aan te geven.
*3: Het lampje knippert om een storing aan te geven.
De controlelampjes informeren de bestuurder over de bedrijfssta tus
van de verschillende sy stemen van de auto.
Controlelampje bestuurders- en
voorpassagiersgordel Blz. 693
Controlelampje achterpassagiersgordel Blz. 693
*1Centraal waarschuwingslampje
Blz. 694
*1Waarschuwingslampje lage bandenspanning Blz. 694
Controlelampjes
WaarschuwingslampjesBladzijde
ControlelampjesBladzijde
Controlelampje richtingaanwijzers Blz. 379
Controlelampje achterlicht Blz. 381
Waarschuwingslampje parkeerrem Blz. 380
Controlelampje grootlichtBlz. 381
Controlelampje mistlampen voorBlz. 391
PRIUS PHV_OM_OM47C78E_(EE).book Page 210 Wednesday, April 3, 2019 10:55 AM

2113. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
Controlelampje mistachterlichtBlz. 391
Controlelampje antidiefstalsysteem Blz. 74,
87
Controlelampje READY Blz. 367
Schakelstandindicatoren Blz. 373
*1, 2Controlelampje Traction ControlBlz. 536
*1, 3Controlelampje VSC OFF Blz. 537
Controlelampje cruise controlBlz. 448
Controlelampje Dynamic Radar Cruise Control Blz. 438
Controlelampje cruise control SETBlz. 438
*1, 3Waarschuwingslampje PCSBlz. 415
Controlelampje LDA Blz. 426
Controlelampje stuurregeling Blz. 427
Controlelampje Adaptive High Beam-systeem Blz. 386
Controlelampje BSM (indien aanwezig) Blz. 458
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig) Blz. 476
ControlelampjesBladzijde
PRIUS PHV_OM_OM47C78E_(EE).boo
k Page 211 Wednesday, April 3, 2019 10:55 AM

2123. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f uitgaat.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*1, 3Controlelampje PKSB OFF (indien aanwezig) Blz. 489
*1Controlelampje S-IPA (indien aanwezig) Blz. 504
*1Controlelampje PASSENGER AIR BAG Blz. 51
ControlelampjesBladzijde
PRIUS PHV_OM_OM47C78E_(EE).book Page 212 Wednesday, April 3, 2019 10:55 AM

2133. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■
Hoofddisplay en multi-informatiedisplay
*1: Het weergegeven controlelampje verandert overeenkomstig de hui
dige
werkingsmodus van het plug-in hybridesysteem.
*2: Het weergegeven controlelampje verandert overeenkomstig de hui dige rij-
modus.
Op het scherm weergegeven controlelampjes en symbolen
ControlelampjesBladzijde
*1Controlelampje EV MODE Blz. 98
*1Controlelampje EV City-modus Blz. 98
*1Controlelampje laadmodus batterijpakket Blz. 99
*2Controlelampje ECO MODEBlz. 453
*2Controlelampje PWR MODE Blz. 453
Controlelampje snelheidsbegrenzerBlz. 455
EV-controlelampje Blz. 232
PRIUS PHV_OM_OM47C78E_(EE).book Page 213 Wednesday, April 3, 2019 10:55 AM

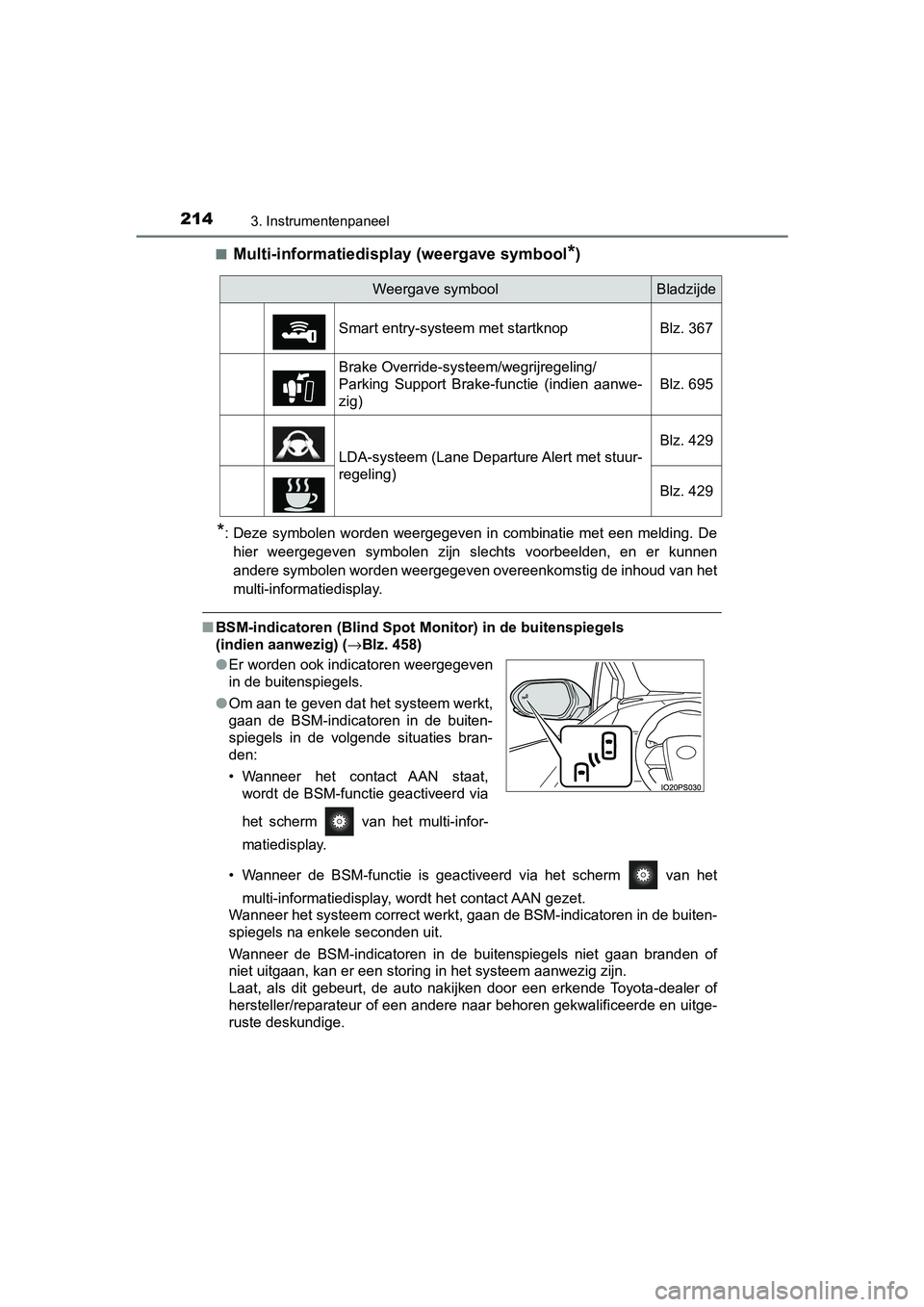

2143. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■
Multi-informatiedisp
lay (weergave symbool*)
*: Deze symbolen worden weergegeven in combinatie met een melding . De
hier weergegeven symbolen zijn slechts voorbeelden, en er kunne n
andere symbolen worden weergegeven overeenkomstig de inhoud van het
multi-informatiedisplay.
■ BSM-indicatoren (Blind Spot Monitor) in de buitenspiegels
(indien aanwezig) ( →Blz. 458)
• Wanneer de BSM-functie is geactiveerd via het scherm van het multi-informatiedisplay, wordt het contact AAN gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan brand en of
niet uitgaan, kan er een storing in het systeem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken door een erkende Toyota -dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Weergave symboolBladzijde
Smart entry-systeem met startknop Blz. 367
Brake Override-systeem/wegrijregeling/
Parking Support Brake-functie (indien aanwe-
zig) Blz. 695
LDA-systeem (Lane Departure Alert met stuur-
regeling)Blz. 429
Blz. 429
●
Er worden ook indicatoren weergegeven
in de buitenspiegels.
● Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buiten-
spiegels in de volgende situaties bran-
den:
• Wanneer het contact AAN staat,
wordt de BSM-functie geactiveerd via
het scherm van het multi-infor-
matiedisplay.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 214 Wednesday, April 3, 2019 10:55 AM

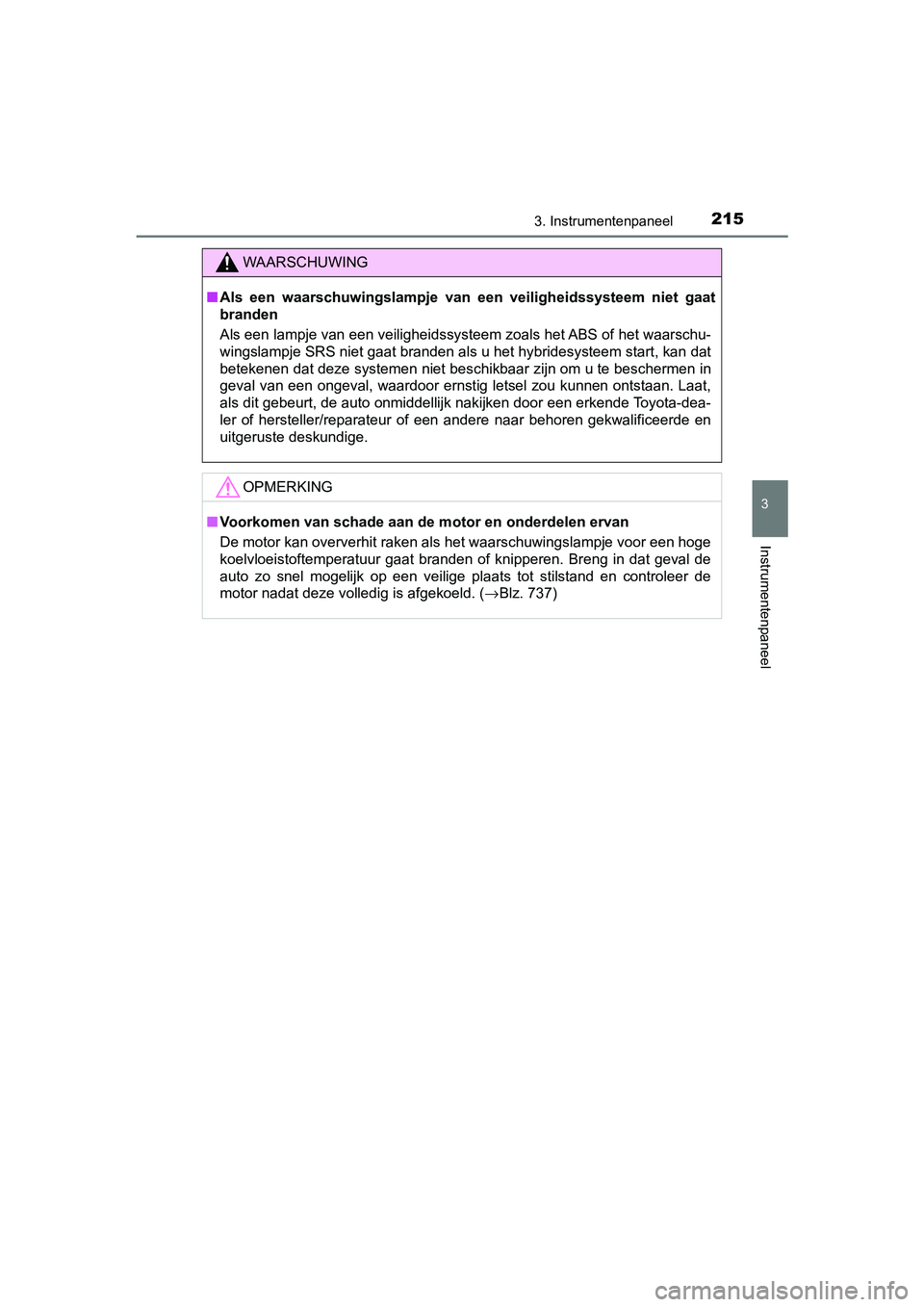

2153. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u het hybridesysteem star t, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te besch ermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontst aan. Laat,
als dit gebeurt, de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
De motor kan oververhit raken als het waarschuwingslampje voor een hoge
koelvloeistoftemperatuur gaat branden of knipperen. Breng in da t geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. ( →Blz. 737)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 215 Wednesday, April 3, 2019 10:55 AM

2163. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
Hoofdscherm
De eenheden die op het display worden aangegeven, kunnen per model/
type verschillend zijn.
Op het hoofdscherm wordt basisinformatie weergegeven, zoals
de rijsnelheid en de resterend e hoeveelheid brandstof. U kunt d e
weergegeven informatie aan de persoonlijke voorkeur aanpas-
sen.
Informatie op display
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 216 Wednesday, April 3, 2019 10:55 AM

2173. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden
wanneer de buitentemperatuur tot ongeveer 3°C of lager daalt, en stopt
vervolgens met knipperen.
Weergave kilometerstand (kilomete rteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de r esterende
hoeveelheid brandstof kunnen worden weergegeven. ( →Blz. 218)
Weergave gemiddeld brandstofverbruik
Het gemiddelde elektriciteits- en brandstofverbruik dat is geko ppeld aan
de weergave van de kilometerstand kan worden weergegeven.
( →Blz. 218)
Subscherm (wanneer RSA en snelheidsbegrenzer zijn uitgescha-
keld)
Informatie, zoals de hybridesysteemindicator en het actuele bra ndstofver-
bruik, kan worden weergegeven. ( →Blz. 220)
Subscherm (wanneer RSA en/of snelheidsbegrenzer zijn ingescha-
keld)
Geeft informatie met betrekking tot de RSA* of de snelheidsbegrenzer
weer. ( →Blz. 433, 455)
*: Wanneer RSA-informatie wordt weergegeven op het scherm van he t
multi-informatiedisplay ( →Blz. 250), wordt geen RSA-informatie weerge-
geven op het subscherm.
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 217 Wednesday, April 3, 2019 10:55 AM

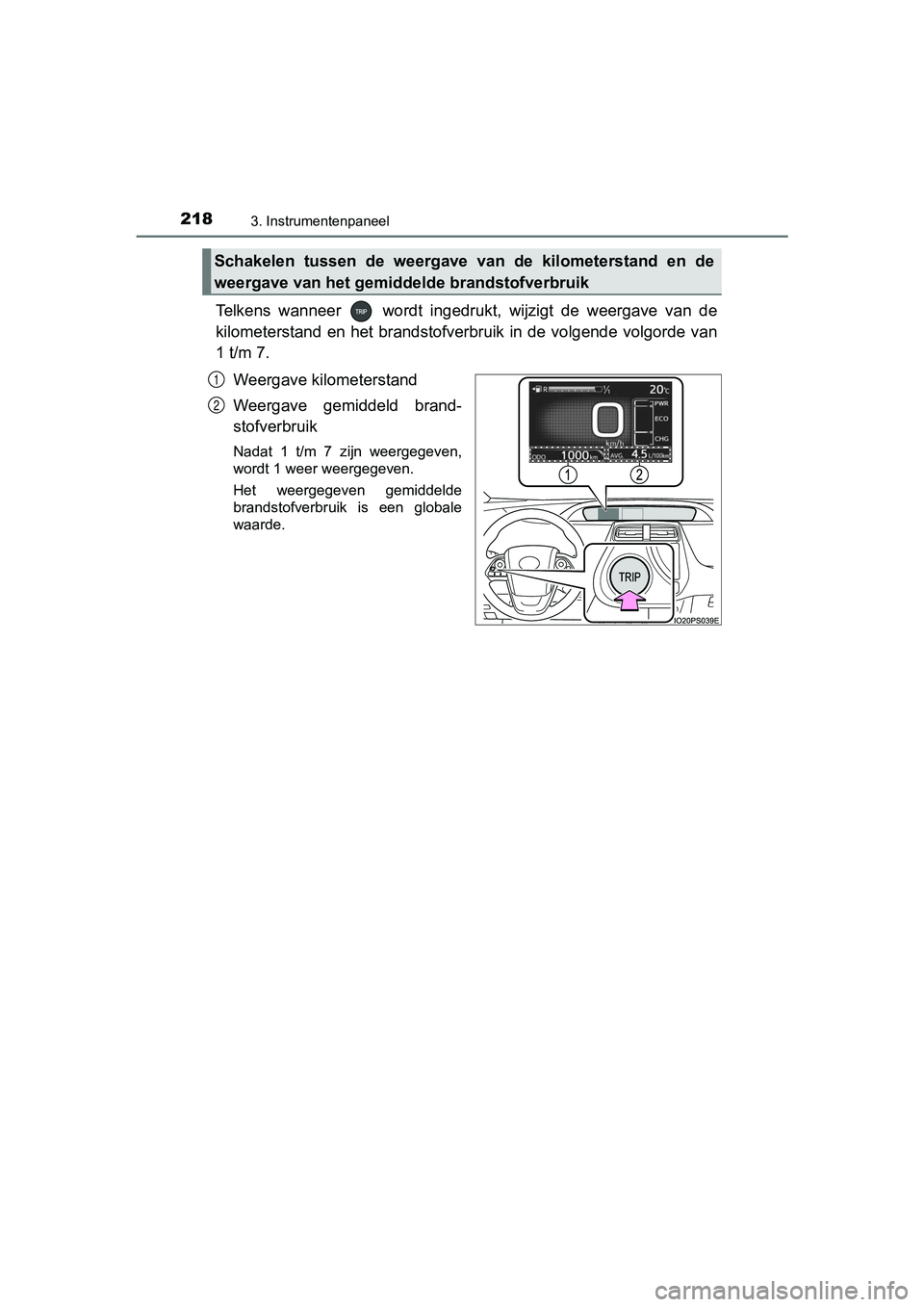

2183. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
Telkens wanneer wordt ingedrukt, wijzigt de weergave van de
kilometerstand en het brandstofverbruik in de volgende volgorde van
1 t/m 7.
Weergave kilometerstand
Weergave gemiddeld brand-
stofverbruik
Nadat 1 t/m 7 zijn weergegeven,
wordt 1 weer weergegeven.
Het weergegeven gemiddelde
brandstofverbruik is een globale
waarde.
Schakelen tussen de weergave van de kilometerstand en de
weergave van het gemiddelde brandstofverbruik
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 218 Wednesday, April 3, 2019 10:55 AM

2193. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
*1: Als ingedrukt wordt gehouden terwijl dit item wordt weergegeven,
wordt de informatie gereset.
*2: Telkens als het hybridesysteem wordt gestart, wordt dit item g ereset.
*3: Deze waarde wordt niet weergegeven als er niet voldoende elekt riciteit
voor elektrisch rijden aanwezig is.
*4: Als het airconditioningsysteem in werking is, wijzigt het weer gegeven
icoon in en wordt de actieradius met ingeschakeld airconditio-
ningsysteem weergegeven.
*5: De actieradius voor elektrisch rijden kan kleiner worden, zelf s als er niet
wordt gereden, door energieverbruik door het systeem.
Weergave kilometerstand Weergave gemiddeld brandstofverbruik
1ODO (kilometerteller)
Totale kilometerstand
Gemiddeld brandstofverbruik
sinds laatste resetGemiddeld brandstofverbruik
sinds laatste reset
*1
2
TRIP A (dagteller A)Kilometerstand sinds laatste
reset
*1
Gemiddeld brandstofverbruik
TRIP AGemiddeld brandstofverbruik
sinds TRIP A is gereset
*1
3
TRIP B (dagteller B)Kilometerstand sinds laatste
reset
*1
Gemiddeld brandstofverbruik
TRIP BGemiddeld brandstofverbruik
sinds TRIP B is gereset
*1
4
(kilometerstand sinds
starten hybridesysteem) Kilometerstand sinds starten
hybridesysteem
*2
Gemiddeld brandstofverbruik
sinds starten hybridesysteemGemiddeld brandstofverbruik
sinds starten hybridesysteem
*2
5
(actieradius)
Afstand die bij benadering met
auto gereden kan worden op
basis van de resterende hoe-
veelheid brandstof
Leeg scherm
6
(actieradius elektrisch rij-
den) Geschatte actieradius als alleen
de elektromotor (tractiemotor)
wordt gebruikt ( →Blz. 117)
*3, 4, 5
Leeg scherm
7Leeg schermLeeg scherm
12
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 219 Wednesday, April 3, 2019 10:55 AM
