TOYOTA PRIUS PLUG-IN HYBRID 2019 Instructieboekje (in Dutch)

5506-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)■
S-FLOW-modus
In de S-FLOW-modus wordt bij de luchtcirculatie prioriteit gege
ven
aan de voorstoelen, waardoor de luchtcirculatie en het effect v an
de airconditioning op de acht erstoelen worden gereduceerd.
Als er geen passagier wordt gesignaleerd op de voorpassagiers-
stoel, wordt er, afhankelijk van de ingestelde temperatuur en de
omgevingstemperatuur, bij de luc htcirculatie prioriteit gegeven aan
alleen de zijde van de bestuurder.
Er stroomt echter altijd lucht uit de uitstroomopening aan de z ijde van
de voorpassagier.
De volgende S-FLOW-mod i zijn beschikbaar:
Automatische S-FLOW-modus
Het systeem bepaalt aan de hand van het openen en sluiten van
een achterportier of er een achterpassagier in de auto aanwezig is.
Wanneer het systeem heeft vastgest eld dat er een achterpassagier
in de auto aanwezig is, wordt de S-FLOW-modus automatisch uit-
geschakeld.
Druk om de S-FLOW-modus opnieuw in te schakelen op
en stel de S-FLOW-modus handmatig in. ( →Blz. 556)
De indicator gaat branden als de S-FLOW-modus wordt inge-
schakeld.
Handmatige S-FLOW-modus
Wanneer wordt ingedrukt, wordt de S-FLOW-modus hand-
matig ingeschakeld/uitgeschakeld. ( →Blz. 556)
De indicator gaat branden als de S-FLOW-modus wordt inge-
schakeld.
Als het contact AAN wordt gezet, werkt het systeem in de automa ti-
sche S-FLOW-modus.
■Overige functies
● Schakelen tussen buitenluchtmodus en recirc ulatiemodus
( → Blz. 552)
● Ontwasemen van de voorruit ( →Blz. 553)
● Ontwasemen van de achterruit en de bui tenspiegels
( → Blz. 553)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 550 Wednesday, April 3, 2019 10:55 AM

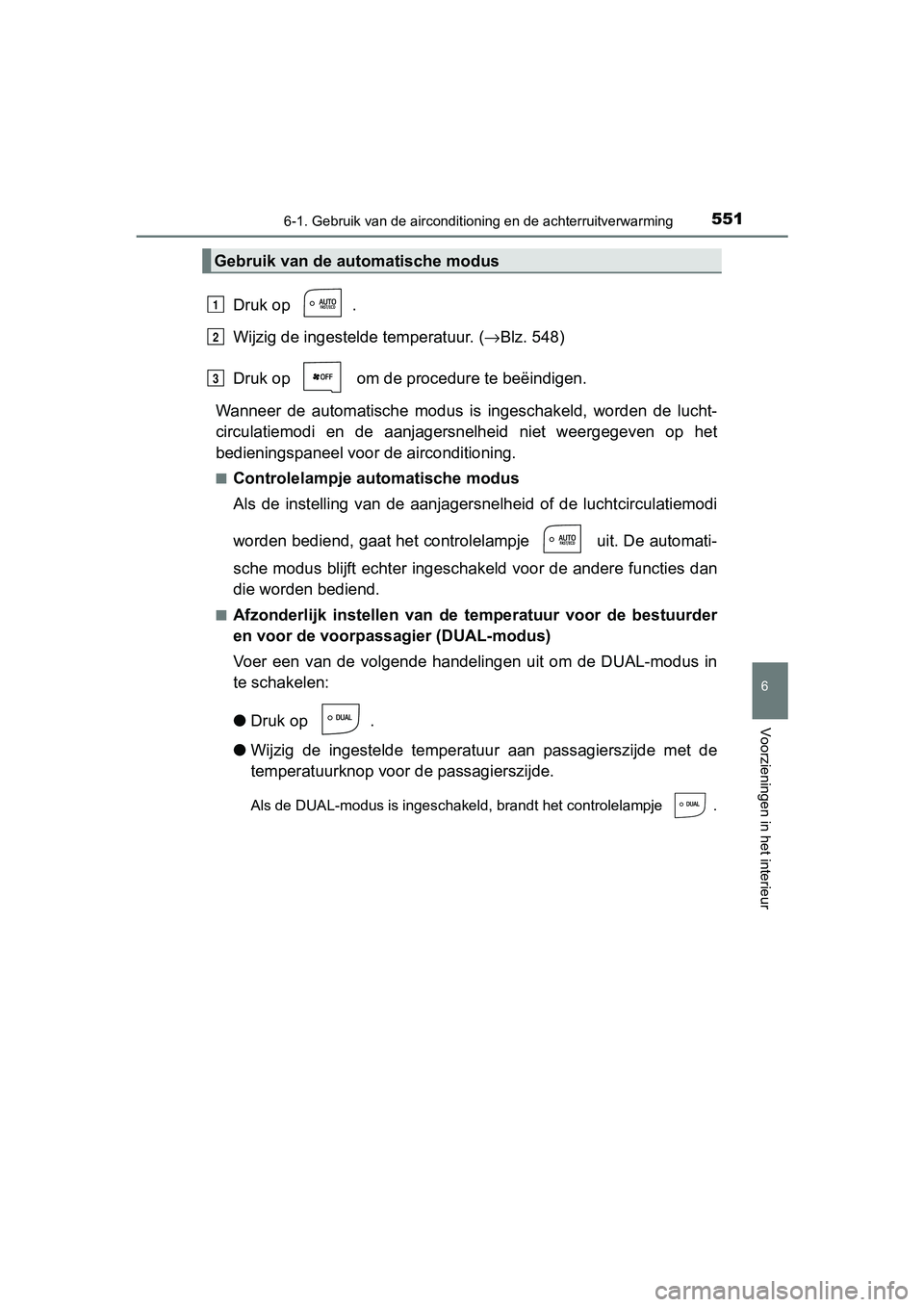

5516-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)
6
Voorzieningen in het interieur
Druk op .
Wijzig de ingestelde temperatuur. (→Blz. 548)
Druk op om de procedure te beëindigen.
Wanneer de automatische modus is ingeschakeld, worden de lucht-
circulatiemodi en de aanjagersnelheid niet weergegeven op het
bedieningspaneel voor de airconditioning.
■Controlelampje automatische modus
Als de instelling van de aanjager snelheid of de luchtcirculatiemodi
worden bediend, gaat het controlelampje uit. De automati-
sche modus blijft echter ingeschakeld voor de andere functies dan
die worden bediend.
■Afzonderlijk instellen van de t emperatuur voor de bestuurder
en voor de voorpass agier (DUAL-modus)
Voer een van de volgende handelingen uit om de DUAL-modus in
te schakelen:
● Druk op .
● Wijzig de ingestelde temperat uur aan passagierszijde met de
temperatuurknop voor de passagierszijde.
Als de DUAL-modus is ingeschakeld, brandt het controlelampje .
Gebruik van de automatische modus
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 551 Wednesday, April 3, 2019 10:55 AM

5526-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)■
Schakelen tussen buitenlucht
modus en recirculatiemodus
Druk op .
Elke keer dat er op wordt gedrukt, wijzigt de modus tussen bui -
tenluchtmodus en recirculatiemodus.
Als de recirculatiemodus is geselecteerd, brandt het controlelampje
.
■
Persoonlijke voorkeurs instellingen aanjager
De instelling van de aanjagersnelheid tijdens bediening in de a uto-
matische modus kan aa n de persoonlijke voorkeur worden aange-
past.
Druk op om de instellingsmodus voor de aanjagersnelheid
te wijzigen.
Elke keer dat op wordt gedrukt, verandert de instellingsmodus
voor de aanjagersnelheid als volgt.
NORMAL (NORMAAL) → ECO → FAST (SNEL) → NORMAL (NOR-
MAAL)
Wanneer ECO wordt weergegeven op het airconditioningscherm, wordt
de airconditioning zo bediend dat er prioriteit wordt gegeven a an een
laag brandstofverbruik door de aanjagersnelheid te verlagen, enz.
Wanneer FAST op het scherm wordt weergegeven, neemt de aanjager -
snelheid toe.
Overige functies
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 552 Wednesday, April 3, 2019 10:55 AM

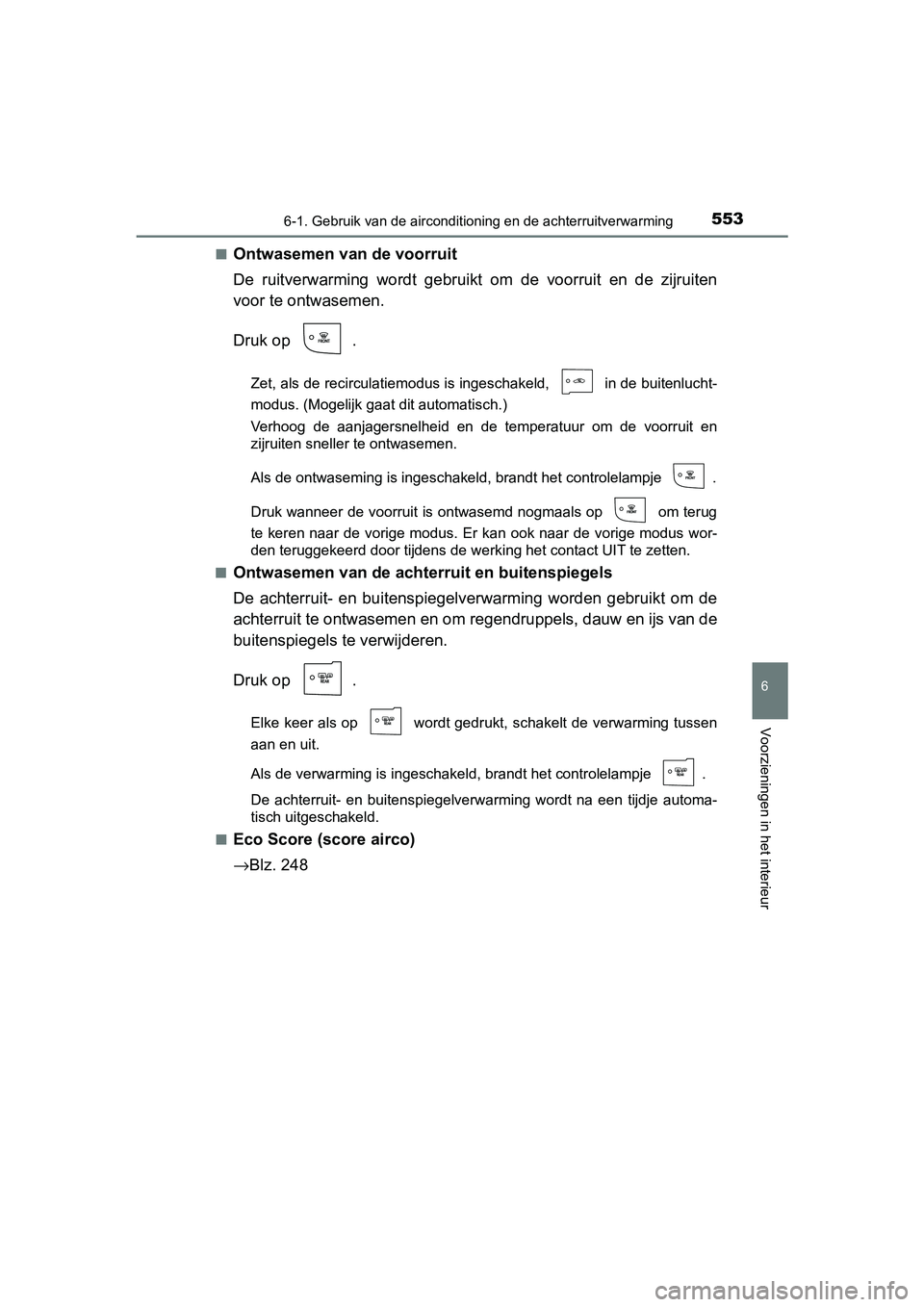

5536-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)
6
Voorzieningen in het interieur
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om de voorruit en de zijruiten
voor te ontwasemen.
Druk op .
Zet, als de recirculatiemodus is ingeschakeld, in de buitenluc ht-
modus. (Mogelijk gaat dit automatisch.)
Verhoog de aanjagersnelheid en de temperatuur om de voorruit en
zijruiten sneller te ontwasemen.
Als de ontwaseming is ingeschakeld, brandt het controlelampje .
Druk wanneer de voorruit is ontwasemd nogmaals op om terug
te keren naar de vorige modus. Er kan ook naar de vorige modus wor-
den teruggekeerd door tijdens de werking het contact UIT te zet ten.
■
Ontwasemen van de achterruit en buitenspiegels
De achterruit- en buitenspiegelverwarming worden gebruikt om de
achterruit te ontwasemen en om regendruppels, dauw en ijs van d e
buitenspiegels te verwijderen.
Druk op .
Elke keer als op wordt gedrukt, schakelt de verwarming tussen
aan en uit.
Als de verwarming is ingeschakeld, brandt het controlelampje .
De achterruit- en buitenspiegelverwarming wordt na een tijdje a utoma-
tisch uitgeschakeld.
■
Eco Score (score airco)
→ Blz. 248
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 553 Wednesday, April 3, 2019 10:55 AM

5546-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)■
Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselec-
teerde luchtcirculatiemodus.
■Richting luchtstroom afstellen
Richt de luchtstroom naar links
of rechts, boven of beneden.
■Openen en sluiten van
de uitstroomopeningen
Uitstroomopeningen
Uitstroomopening links/uit-
stroomopening rechtsMiddelste uitstroomopeningen
De uitstroomopening openen
De uitstroomopening sluiten De uitstroomopening openen
De uitstroomopening sluiten
1
2
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo
k Page 554 Wednesday, April 3, 2019 10:55 AM

5556-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)
6
Voorzieningen in het interieur
■Ve rw a rm e n
●In de HV-modus wordt de benzinemotor mogelijk ingeschakeld om warmte
van de koelvloeistof via de verwarming af te voeren.
● In de EV-modus zorgt een verwarmingspompsysteem voor het verwar men.
• Als de buitentemperatuur laag is of als het sneeuwt, is de ver warming
mogelijk minder effectief dan bij conventionele auto's en stroo mt er
mogelijk geen warme lucht uit de uitstroomopening.
• Als er zich rijp gevormd heeft op de warmtewisselaar aan de buitenzijde, nemen de verwarmingsprestaties af. De rijp kan van de warmtewisselaar
aan de buitenzijde worden verwijderd door voor het rijden de op afstand
bedienbare airconditioning in te schakelen ( →Blz. 560). Na het ontdooien
wordt de verwarmingsfunctie van de op afstand bedienbare aircon ditio-
ning ingeschakeld.
• Als wordt ingeschakeld, wordt de verwarming optimaal geregeld .
Daardoor worden de ingestelde verwarmingsprestaties mogelijk niet
bereikt, zelfs niet als de aanjagersnelheid wordt verhoogd.
● In de volgende situaties treedt de benzinemotor mogelijk in wer king om, ook
in de EV-modus, warmte van de koelvloeistof via de verwarming a f te voe-
ren.
• De buitentemperatuur is ongeveer -10°C of lager
• is ingeschakeld
■ Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch geregeld op basis van de gekozen
temperatuur en de omgevingscondities.
Direct na het indrukken van kan de aanjager even worden uitges cha-
keld tot er voldoende warme of koude lucht voorhanden is. • Als de warmtewisselaar aan de bui-
tenzijde bedekt is met rijp, neemt de
aanjagersnelheid af en wordt het
mogelijk moeilijker om het interieur te
verwarmen. Dit duidt echter niet op
een storing.
In deze situatie verandert de tempe-
ratuur van de lucht die uit de uit-
stroomopeningen komt mogelijk niet,
zelfs niet als de ingestelde tempera-
tuur wordt verhoogd.
Warmtewisselaar buitenzijde
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 555 Wednesday, April 3, 2019 10:55 AM

5566-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)■
Waterdruppels tijdens aircowerking
■ Bevestigingsscherm instellingen
■ Werking S-FLOW-modus
■ Wijzigen van handmatige S-FLOW -modus naar automatische S-FLOW-
modus
Druk op om de S-FLOW-modus uit te schakelen.
De indicator zal uitgaan.
Zet het contact UIT.
Wacht 60 minuten en zet het contact AAN.
■ Wijzigen van de instellingen met behulp van het multi-informatiedisplay
De instellingen van de airconditioning kunnen worden gewijzigd op het
scherm van het multi-informatiedisplay. ( →Blz. 246)
Op de warmtewisselaar aan de buiten-
zijde, de accumulator en de aircoleidin-
gen kan zich condens of rijp vormen.
Tijdens of na de aircowerking kunnen
waterdruppels van de auto vallen. Dit
duidt echter niet op een storing.
Bij het wijzigen van de instellingen van de
airconditioning, wordt het bevestigings-
scherm voor de instelling als pop-up
weergegeven op het multi-informatiedis-
play.
Druk op van de bedieningstoetsen
van het instrumentenpaneel om terug te
keren naar het vorige scherm.
Wanneer op wordt gedrukt, wordt
de status van de S-FLOW-modus weer-
gegeven op het multi-informatiedisplay.
Warmtewisselaar buitenzijde
Accumulator
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo
k Page 556 Wednesday, April 3, 2019 10:55 AM

5576-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)
6
Voorzieningen in het interieur
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto hoog is, zullen de ruite n gemakke-
lijk beslaan. Wanneer wordt ingeschakeld, wordt de lucht die v ia de
uitstroomopeningen stroomt ontvochtigd en wordt de voorruit efficiënt ont-
wasemd.
● Als u uitschakelt, zullen de ruiten mogelijk sneller beslaan.
● De ruiten zullen mogelijk beslaan als de recirculatiemodus is ingeschakeld.
■ Functie voor signalering condens op voorruit
Wanneer de automatische modus is ingeschakeld, signaleert de luchtvochtig-
heidssensor ( →Blz. 559) condens op de voorruit en regelt hij de airconditio-
ning om te voorkomen dat de ruiten beslaan.
■ Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van de ruiten nog altijd stof wordt aange-
zogen, zet dan de luchttoevoerregeling in de buitenluchtmodus en schakel de
aanjager in.
■ Buitenlucht-/recirculatiemodus
●Het wordt aangeraden om de recirculatiemodus tijdelijk in te sc hakelen om
te voorkomen dat er vuile lucht wordt aangevoerd en om de auto te helpen
koelen wanneer het buiten warm is.
● Mogelijk wordt de buitenluchtmodus/recirculatiemodus automatisc h inge-
schakeld afhankelijk van de ingestelde temperatuur of de temper atuur in de
auto.
■ Toevoer van buitenluc ht tijdens parkeren
Bij het parkeren schakelt het systeem automatisch de buitenluch tmodus in
voor een betere luchtcirculatie in de auto, wat helpt om geuren bij het starten
van de auto te verminderen.
■ Werking van de airconditioning als bij de persoonlijke voorkeursinstel-
lingen voor de aanjager ECO is ingesteld
●In de ECO-modus wordt de airconditioning als volgt geregeld om te zorgen
voor een laag brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om de verwarm-/koelcapaciteit te beperken
• Wanneer de automatische modus is gekozen, wordt de aanjagersne lheid
beperkt
● Doe het volgende om de prestaties van de airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Wijzig de ingestelde temperatuur
• Stel bij de persoonlijke voorkeursinstellingen voor de aanjage r de modus
FAST of NORMAL in.
● Als de ECO-rijmodus wordt ingeschakeld, wordt de instellingsmod us voor
de aanjagersnelheid automatisch gewijzigd in ECO-modus. Zelfs in dat
geval kan de instellingsmodus voor de aanjagersnelheid worden g ewijzigd
door op te drukken. ( →Blz. 453)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 557 Wednesday, April 3, 2019 10:55 AM

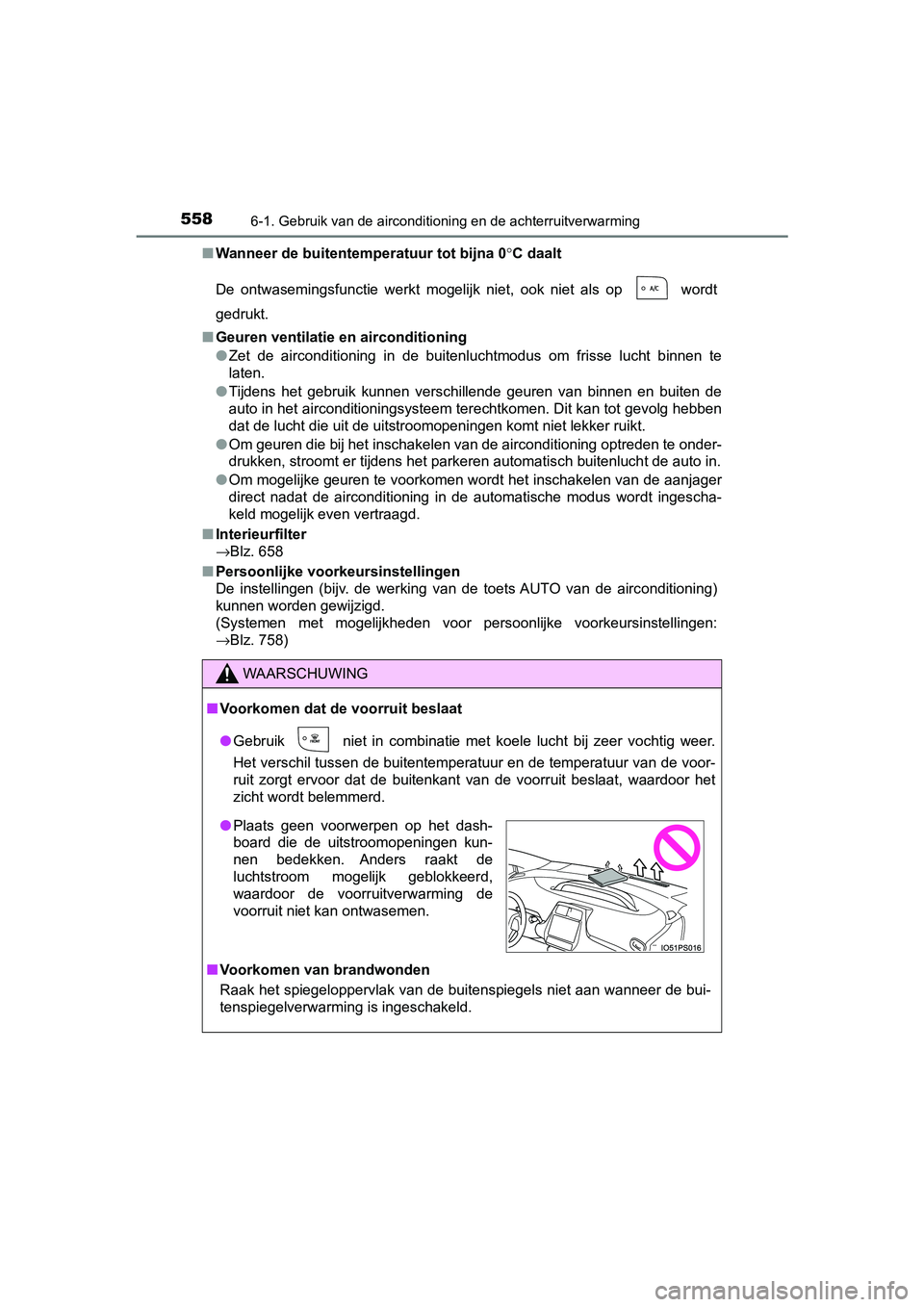

5586-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)■
Wanneer de buitentemperatuur tot bijna 0° C daalt
De ontwasemingsfunctie werkt mogelijk niet, ook niet als op wo rdt
gedrukt.
■ Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmodus om frisse lucht b innen te
laten.
● Tijdens het gebruik kunnen verschillende geuren van binnen en buiten de
auto in het airconditioningsysteem terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomopeningen komt niet lekker rui kt.
● Om geuren die bij het inschakelen van de airconditioning optred en te onder-
drukken, stroomt er tijdens het parkeren automatisch buitenluch t de auto in.
● Om mogelijke geuren te voorkomen wordt het inschakelen van de aanjager
direct nadat de airconditioning in de automatische modus wordt ingescha-
keld mogelijk even vertraagd.
■ Interieurfilter
→Blz. 658
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de werking van de toets AUTO van de airc onditioning)
kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 758)
WAARSCHUWING
■ Voorkomen dat de voorruit beslaat
● Gebruik
niet in combinatie met koele lucht bij zeer vochtig weer.
Het verschil tussen de buitentemperatuur en de temperatuur van de voor-
ruit zorgt ervoor dat de buitenkant van de voorruit beslaat, wa ardoor het
zicht wordt belemmerd.
■ Voorkomen van brandwonden
Raak het spiegeloppervlak van de buitenspiegels niet aan wannee r de bui-
tenspiegelverwarming is ingeschakeld.
● Plaats geen voorwerpen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 558 Wednesday, April 3, 2019 10:55 AM

5596-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47C78E_(EE)
6
Voorzieningen in het interieur
OPMERKING
■Luchtvochtigheidssensor
● Spuit geen ruitenreiniger op de sensor en stel hem niet bloot aan sterke
schokken
● Bevestig niets op of aan de sensor
■ Voorkomen van ontlading van de 12V-accu
Laat, als het hybridesysteem is uitgeschakeld, de airconditioni ng niet langer
ingeschakeld dan noodzakelijk is.
■ Uitstroomopeningen
De uitstroomopeningen worden tijdens het verwarmen warm. Wees d aarom
voorzichtig en stel de uitstroomopeningen dienovereenkomstig af .
De voorruit is voorzien van een sensor
die de luchtvochtigheid in de auto, de
temperatuur van de voorruit, enz. meet,
om vast te stellen of de ruit is beslagen.
(→Blz. 557)
Volg onderstaande punten op om te
voorkomen dat de sensor beschadigd
raakt.
● N d i t it lk
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 559 Wednesday, April 3, 2019 10:55 AM
