Trek aan het klepje om de lip-
pen los te maken en verwijder
het klepje.
Draai het gedeelte om de
krik los te maken en haal de
krik er langzaam uit.
Wees voorzichtig als u de krik vast-
pakt, deze kan namelijk heet zijn
afhankelijk van de omstandighe-
den. (→Blz. 648)
Als het gedeelte niet kan wor-
den losgedraaid, draai het dan met
behulp van de krikslinger.
Verwijderen van de krik
1
2A
A
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 650 Wednesday, April 3, 2019 10:55 AM

6517-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
Plaats wielblokken.
Draai de wielmoeren iets los
(één slag).
Draai het krikgedeelte met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.

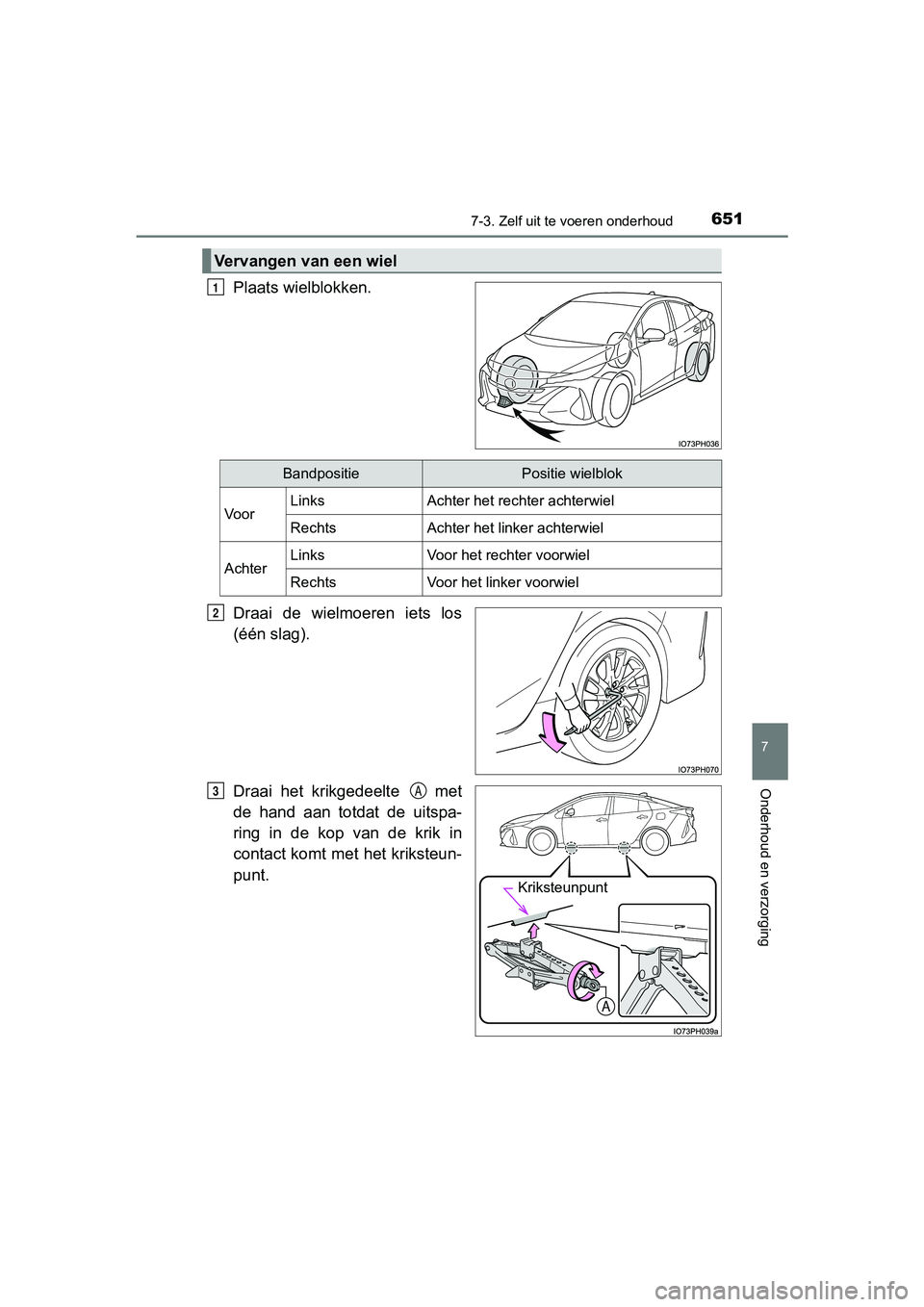

Vervangen van een wiel
1
BandpositiePositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
Kriksteunpunt
PA
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 651 Wednesday, April 3, 2019 10:55 AM

6527-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
6
PRIUS PHV_OM_OM47C78E_(EE).book Page 652 Wednesday, April 3, 2019 10:55 AM

6537-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

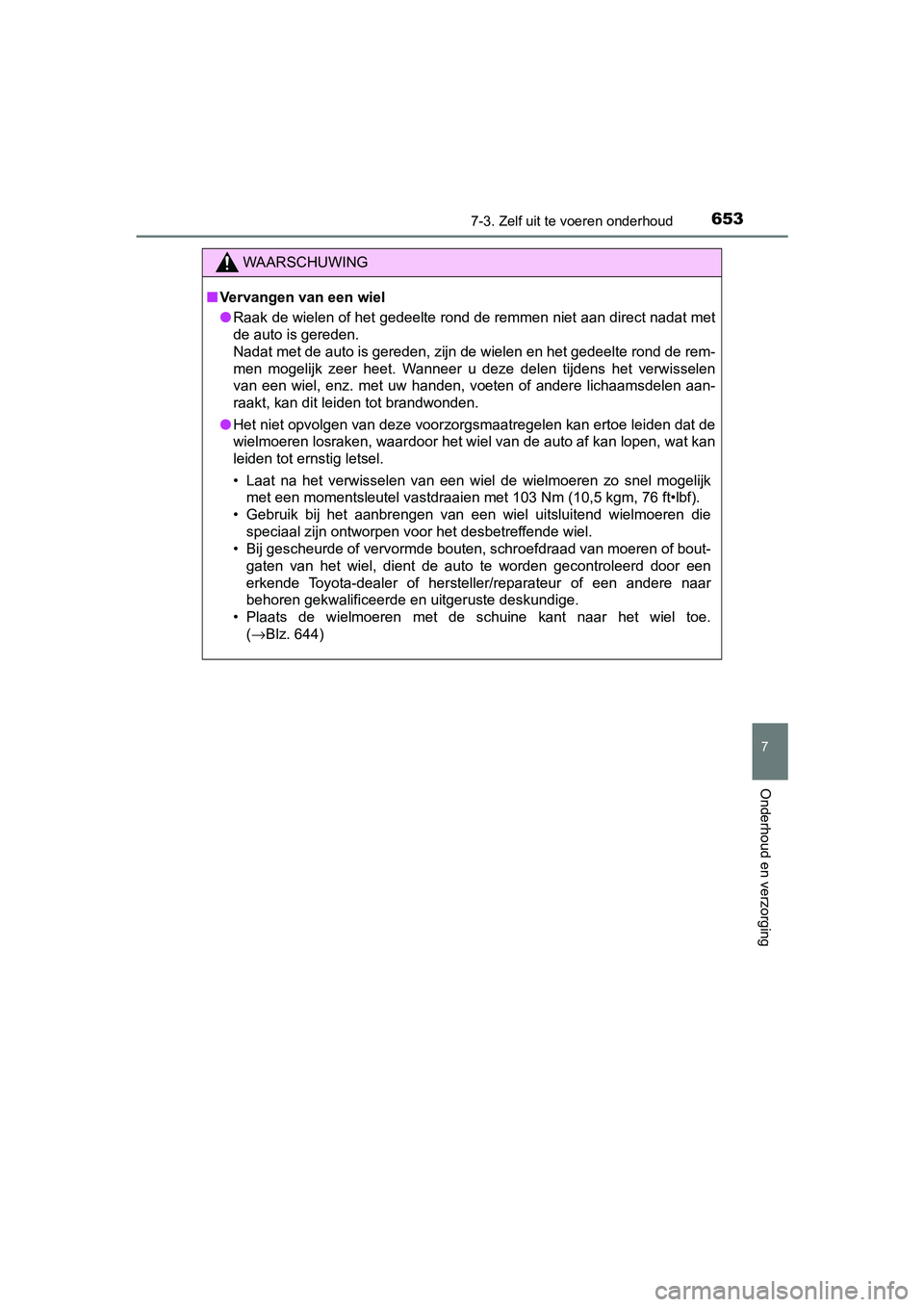

WAARSCHUWING
■Vervangen van een wiel
● Raak de wielen of het gedeelte rond de remmen niet aan direct n adat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwis selen
van een wiel, enz. met uw handen, voeten of andere lichaamsdele n aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mog elijk
met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 644)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 653 Wednesday, April 3, 2019 10:55 AM

6547-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het wiel en draai elke
wielmoer met de hand onge-
veer in dezelfde mate vast.
Draai de wielmoeren zover vast
totdat de sluitringen contact maken
met de velg.
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg de krik en het gereedschap op.

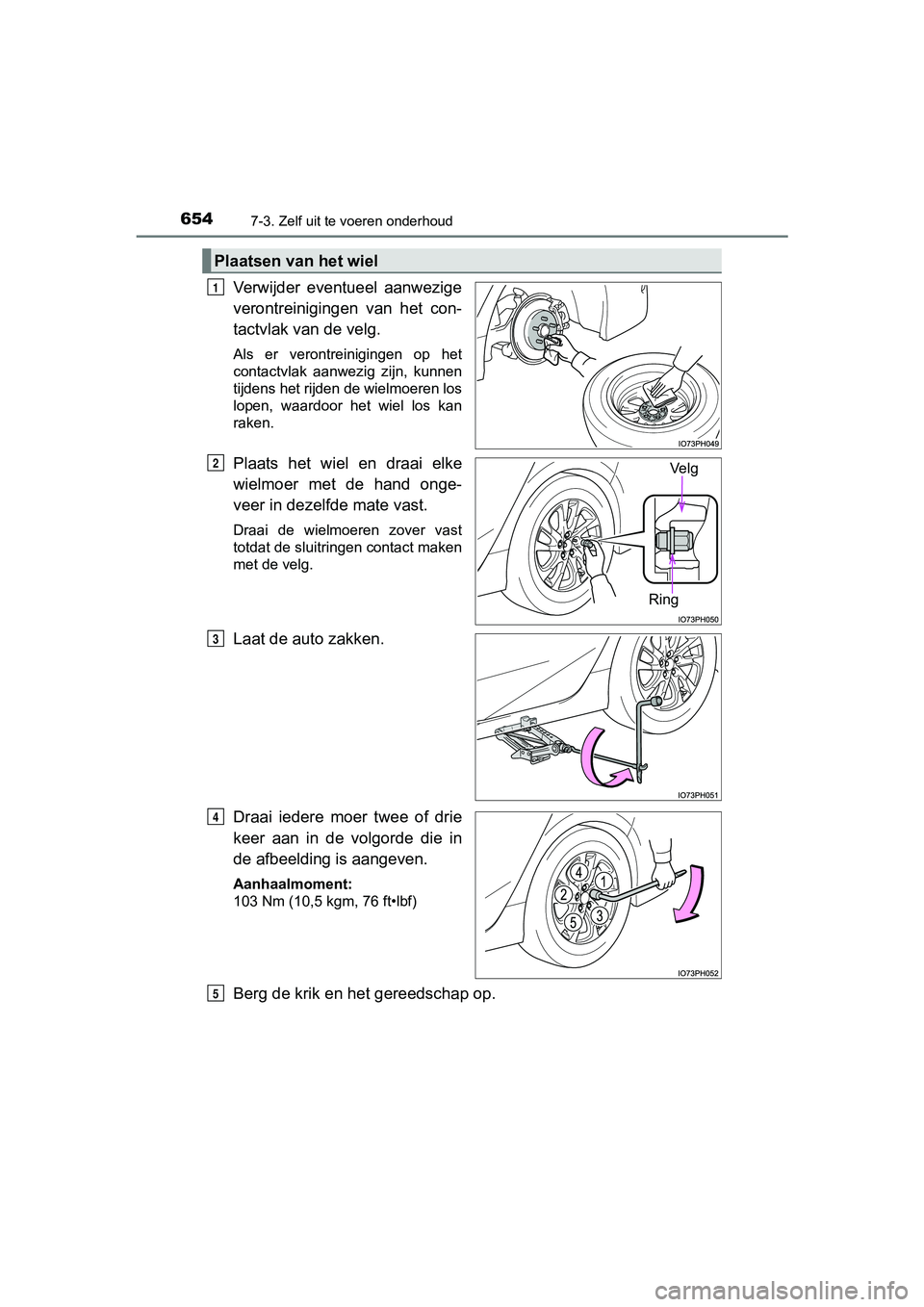

Plaatsen van het wiel
1
Ring
Ve l gO
P
Q
R
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 654 Wednesday, April 3, 2019 10:55 AM

6557-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
■Kriksteunpunt
■ Opbergen van de krik Het merkteken dat het kriksteunpunt aan-
geeft, is aan de onderzijde van de auto
ingeslagen.
Steek de krik volledig in de opberglocatie
en draai het gedeelte om de krik vast
te zetten.
A
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 655 Wednesday, April 3, 2019 10:55 AM

6567-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)■

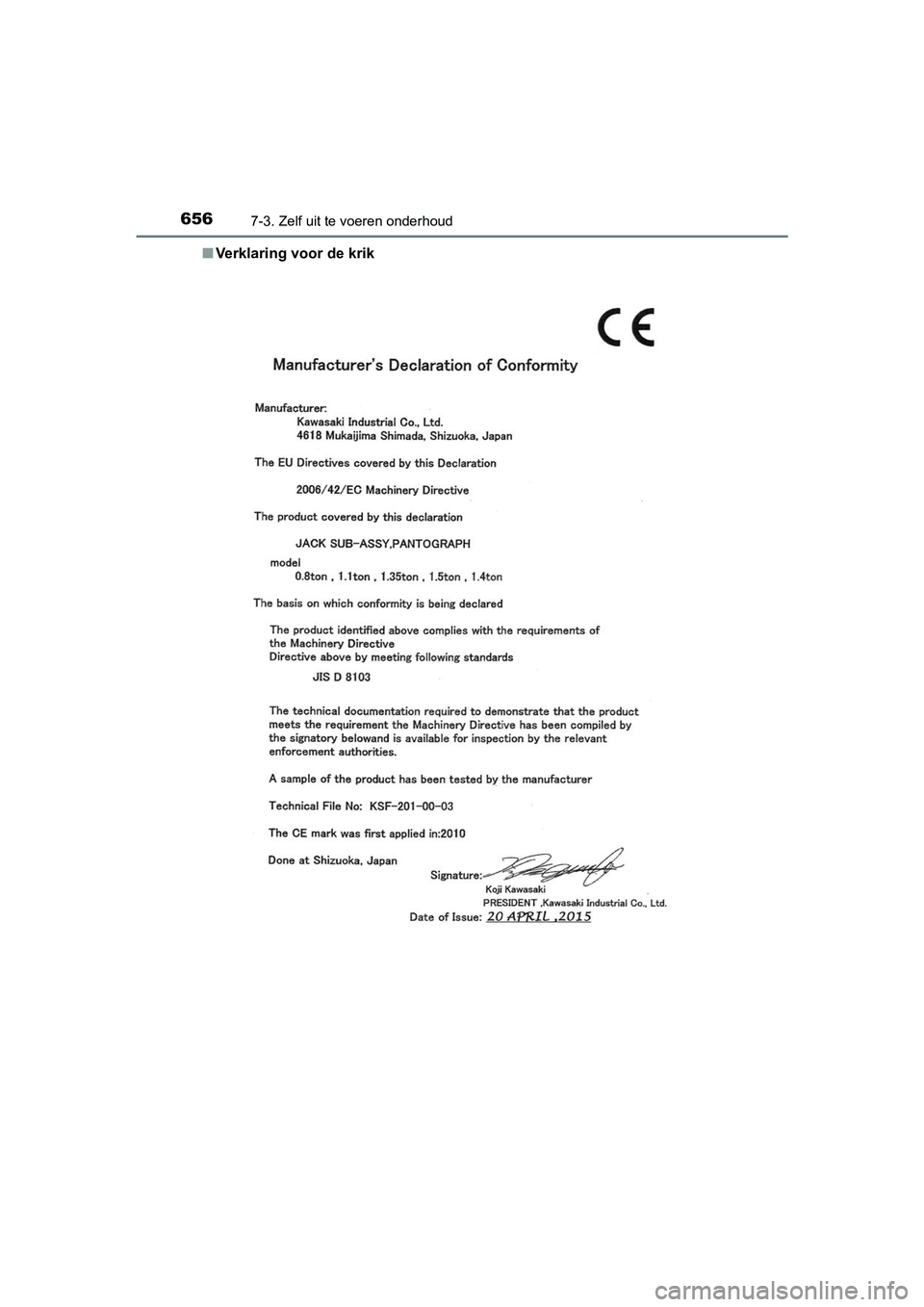

Verklaring voor de krik
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 656 Wednesday, April 3, 2019 10:55 AM

6577-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

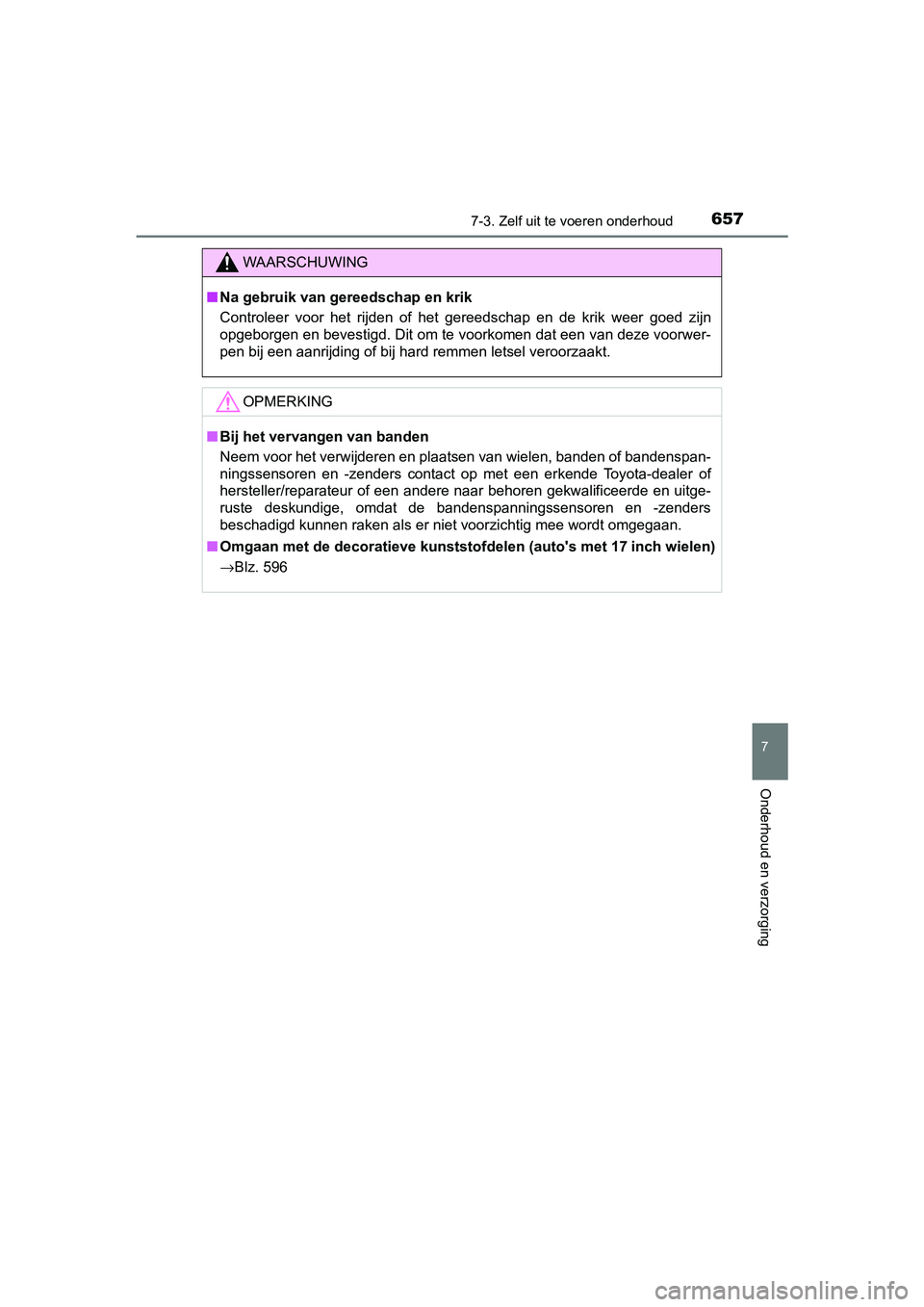

WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer g oed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
OPMERKING
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of ban denspan-
ningssensoren en -zenders contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 17 inch wielen)
→ Blz. 596
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 657 Wednesday, April 3, 2019 10:55 AM

6587-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
Interieurfilter
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand
bedienbare airconditioning niet tijdens de procedure.
Open het voorpassagiersportier.
Door het portier open te houden wordt plotseling in werking treden van de
op afstand bedienbare airconditioning voorkomen. (→Blz. 561)
Open het dashboardkastje en
schuif de demper los.
Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 658 Wednesday, April 3, 2019 10:55 AM

6597-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
Til het volledig geopende dash-
boardkastje iets omhoog en
trek het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan
trekt. Trek het dashboardkastje in
plaats daarvan richting de stoel ter-
wijl u de hoogte van het dash-
boardkastje enigszins aanpast.
Verwijder de afdekkap van het
filter.
Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filt er in de richting van de pijl en trek
hem los uit de klauwen.
Verwijder de filterhouder.
5
6
1
2
Auto's met linkse besturingAuto's met rechtse besturing
7
