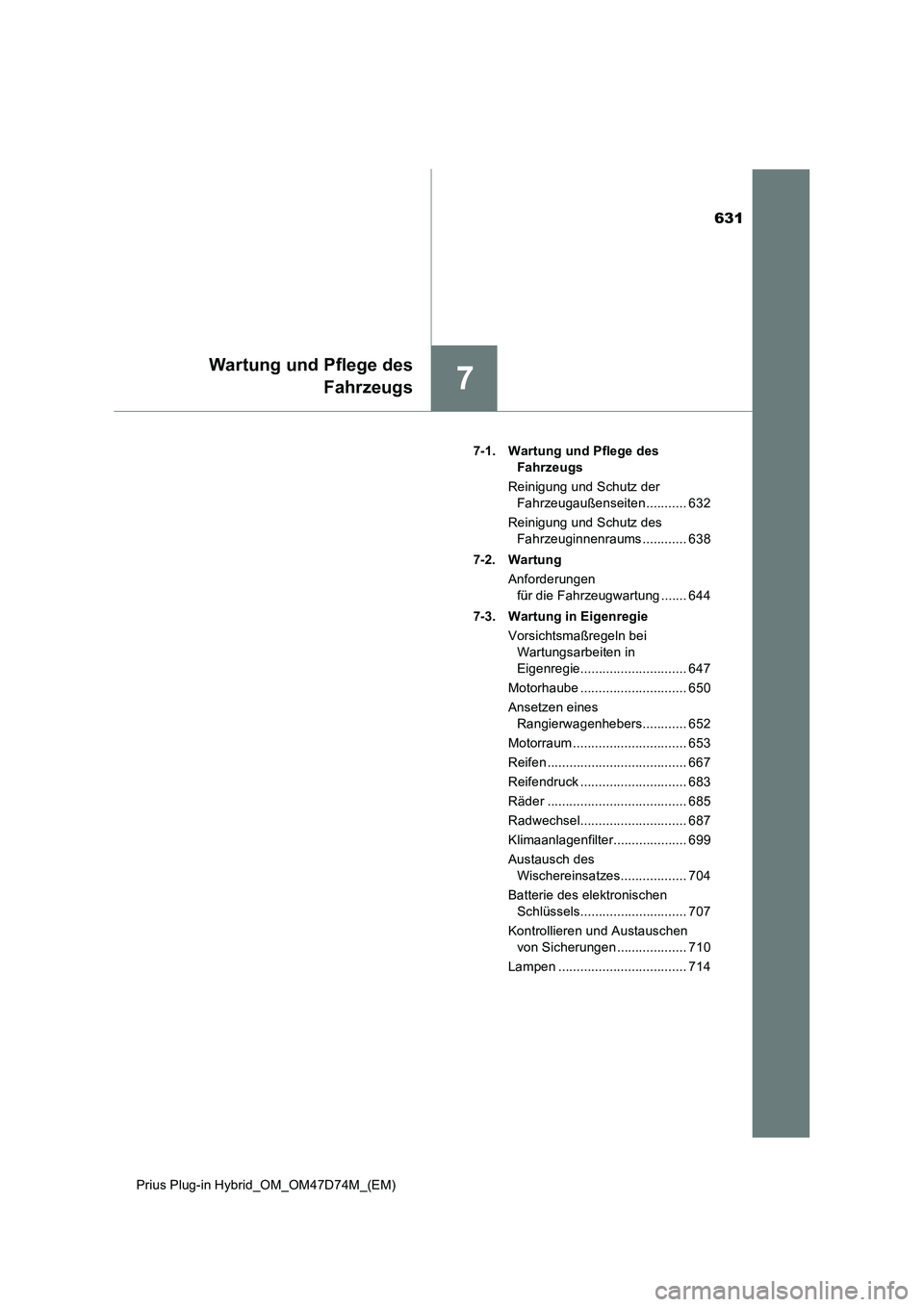

TOYOTA PRIUS PLUG-IN HYBRID 2021 Betriebsanleitungen (in German)

631
7
Wartung und Pflege des
Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)7-1. Wartung und Pflege des
Fahrzeugs
Reinigung und Schutz der
Fahrzeugaußenseiten ........... 632

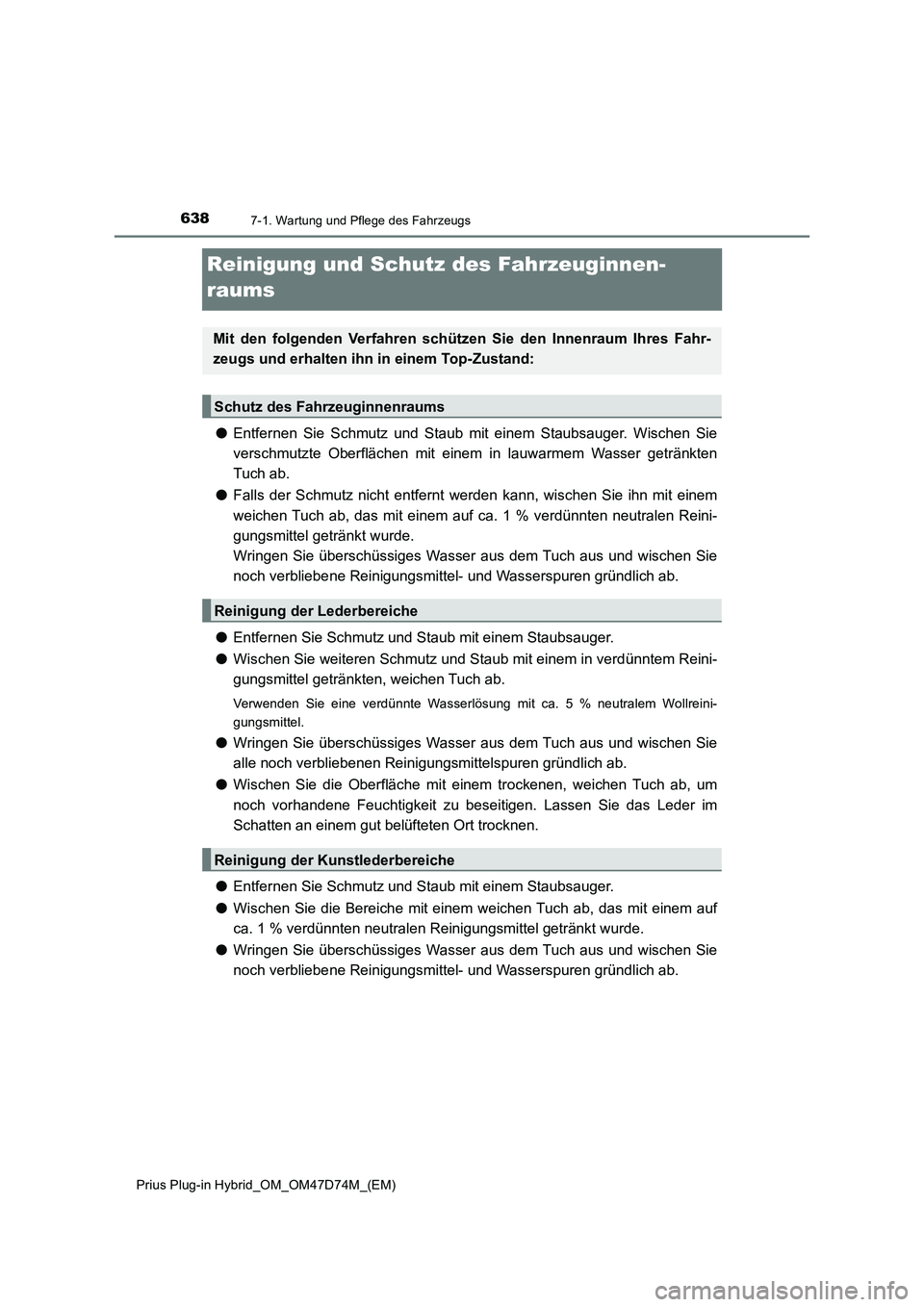

Reinigung und Schutz des
Fahrzeuginnenraums ............ 638
7-2. Wartung
Anforderungen
für die Fahrzeugwartung ....... 644
7-3. Wartung in Eigenregie
Vorsichtsmaßregeln bei
Wartungsarbeiten in
Eigenregie............................. 647
Motorhaube ............................. 650
Ansetzen eines
Rangierwagenhebers............ 652
Motorraum ............................... 653
Reifen ...................................... 667
Reifendruck ............................. 683
Räder ...................................... 685
Radwechsel............................. 687
Klimaanlagenfilter.................... 699
Austausch des
Wischereinsatzes.................. 704
Batterie des elektronischen
Schlüssels............................. 707
Kontrollieren und Austauschen
von Sicherungen ................... 710
Lampen ................................... 714

6327-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

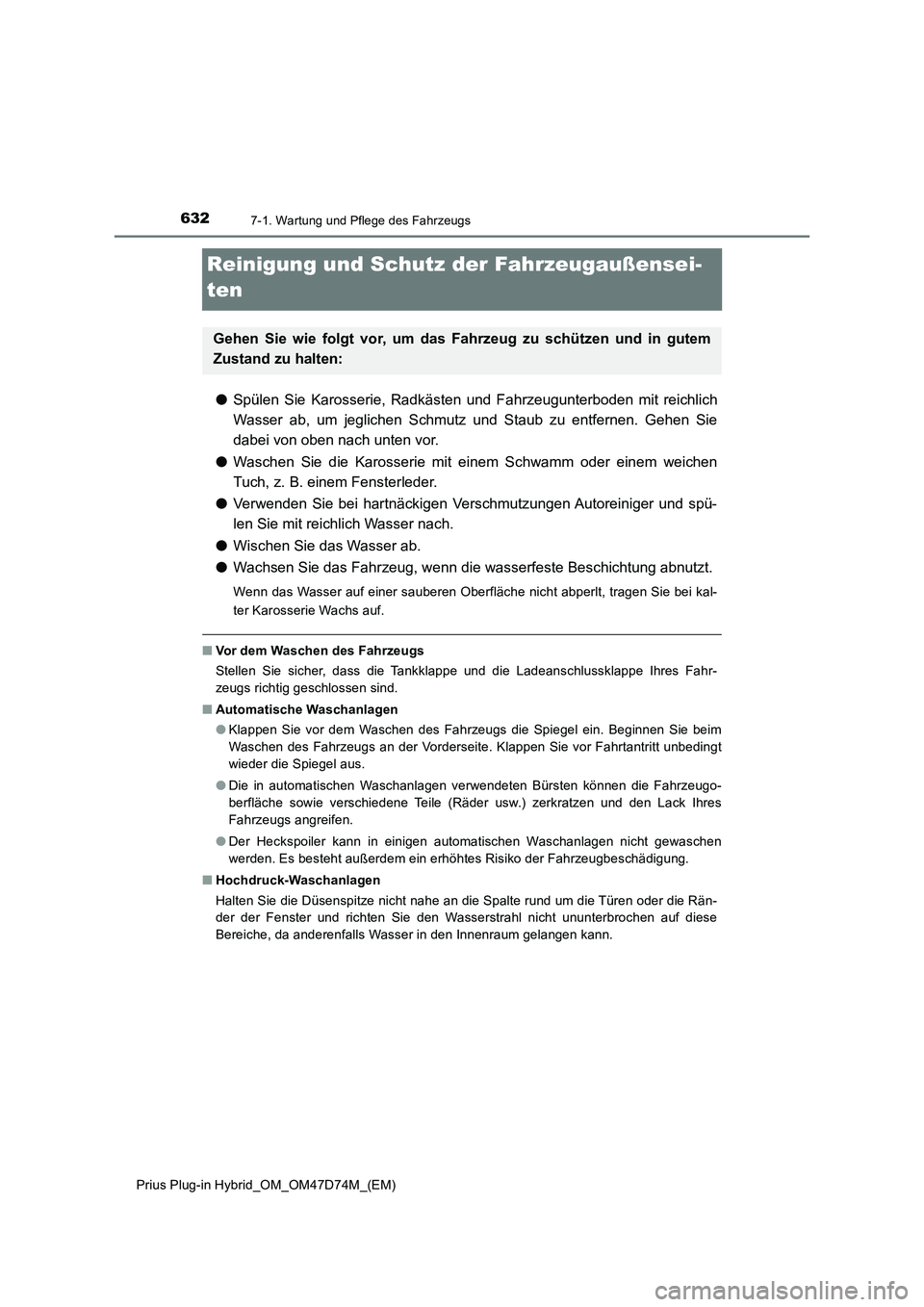

Reinigung und Schutz der Fahrzeugaußensei-
ten
●Spülen Sie Karosserie, Radkästen und Fahrzeugunterboden mit reichlich
Wasser ab, um jeglichen Schmutz und Staub zu entfernen. Gehen Sie
dabei von oben nach unten vor.
●Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Tuch, z. B. einem Fensterleder.
●Verwenden Sie bei hartnäckigen Verschmutzungen Autoreiniger und spü-
len Sie mit reichlich Wasser nach.
●Wischen Sie das Wasser ab.
●Wachsen Sie das Fahrzeug, wenn die wasserfeste Beschichtung abnutzt.
Wenn das Wasser auf einer sauberen Oberfläche nicht abperlt, tragen Sie bei kal-
ter Karosserie Wachs auf.
■Vor dem Waschen des Fahrzeugs
Stellen Sie sicher, dass die Tankklappe und die Ladeanschlussklappe Ihres Fahr-
zeugs richtig geschlossen sind.
■Automatische Waschanlagen
●Klappen Sie vor dem Waschen des Fahrzeugs die Spiegel ein. Beginnen Sie beim
Waschen des Fahrzeugs an der Vorderseite. Klappen Sie vor Fahrtantritt unbedingt
wieder die Spiegel aus.
●Die in automatischen Waschanlagen verwendeten Bürsten können die Fahrzeugo-
berfläche sowie verschiedene Teile (Räder usw.) zerkratzen und den Lack Ihres
Fahrzeugs angreifen.
●Der Heckspoiler kann in einigen automatischen Waschanlagen nicht gewaschen
werden. Es besteht außerdem ein erhöhtes Risiko der Fahrzeugbeschädigung.
■Hochdruck-Waschanlagen
Halten Sie die Düsenspitze nicht nahe an die Spalte rund um die Türen oder die Rän-
der der Fenster und richten Sie den Wasserstrahl nicht ununterbrochen auf diese
Bereiche, da anderenfalls Wasser in den Innenraum gelangen kann.
Gehen Sie wie folgt vor, um das Fahrzeug zu schützen und in gutem
Zustand zu halten:

6337-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

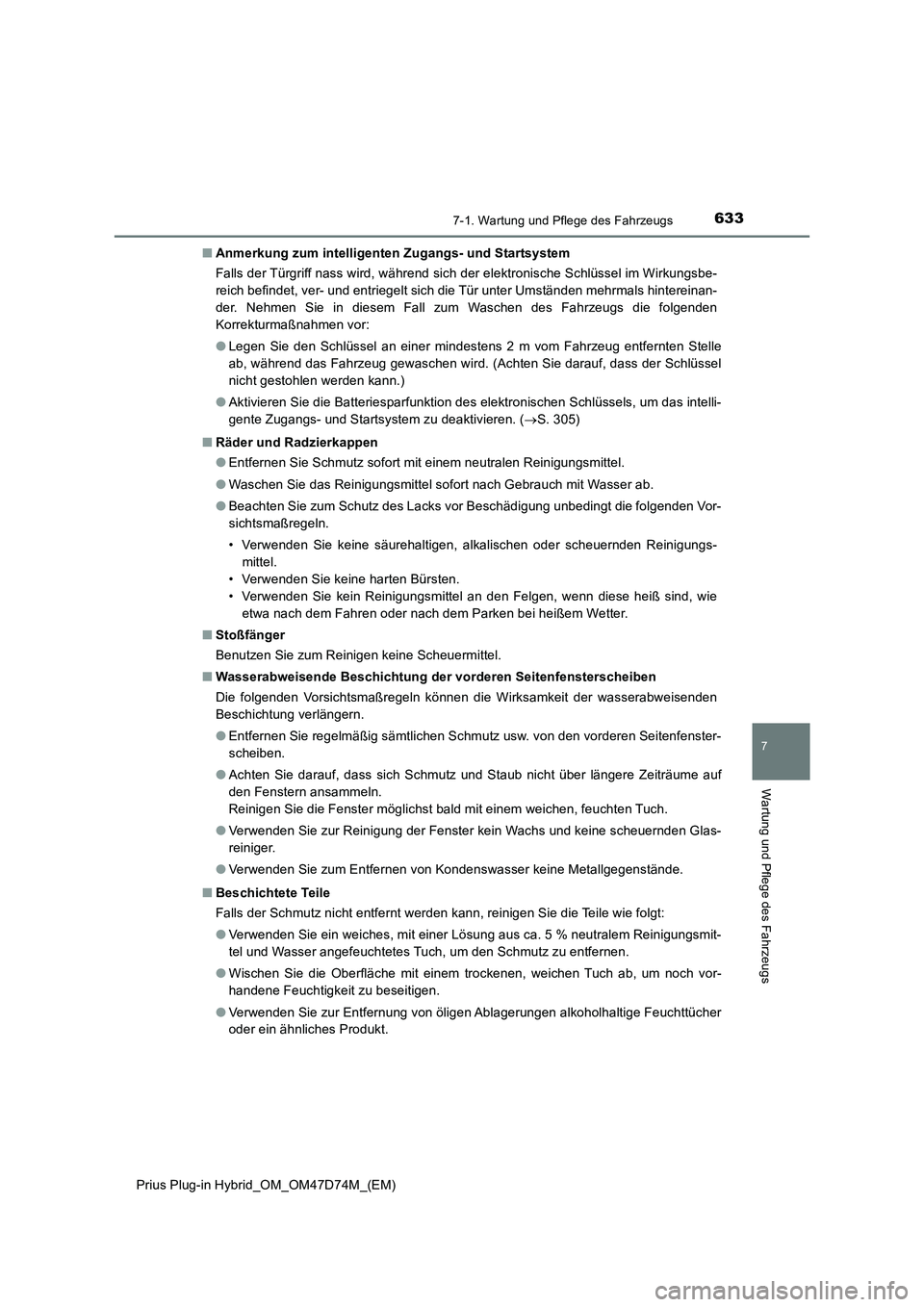

■Anmerkung zum intelligenten Zugangs- und Startsystem
Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungsbe-
reich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hintereinan-
der. Nehmen Sie in diesem Fall zum Waschen des Fahrzeugs die folgenden
Korrekturmaßnahmen vor:
●Legen Sie den Schlüssel an einer mindestens 2 m vom Fahrzeug entfernten Stelle
ab, während das Fahrzeug gewaschen wird. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
●Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelli-
gente Zugangs- und Startsystem zu deaktivieren. (S. 305)
■Räder und Radzierkappen
●Entfernen Sie Schmutz sofort mit einem neutralen Reinigungsmittel.
●Waschen Sie das Reinigungsmittel sofort nach Gebrauch mit Wasser ab.
●Beachten Sie zum Schutz des Lacks vor Beschädigung unbedingt die folgenden Vor-
sichtsmaßregeln.
• Verwenden Sie keine säurehaltigen, alkalischen oder scheuernden Reinigungs-
mittel.
• Verwenden Sie keine harten Bürsten.
• Verwenden Sie kein Reinigungsmittel an den Felgen, wenn diese heiß sind, wie
etwa nach dem Fahren oder nach dem Parken bei heißem Wetter.
■Stoßfänger
Benutzen Sie zum Reinigen keine Scheuermittel.
■Wasserabweisende Beschichtung der vorderen Seitenfensterscheiben
Die folgenden Vorsichtsmaßregeln können die Wirksamkeit der wasserabweisenden
Beschichtung verlängern.
●Entfernen Sie regelmäßig sämtlichen Schmutz usw. von den vorderen Seitenfenster-
scheiben.
●Achten Sie darauf, dass sich Schmutz und Staub nicht über längere Zeiträume auf
den Fenstern ansammeln.
Reinigen Sie die Fenster möglichst bald mit einem weichen, feuchten Tuch.
●Verwenden Sie zur Reinigung der Fenster kein Wachs und keine scheuernden Glas-
reiniger.
●Verwenden Sie zum Entfernen von Kondenswasser keine Metallgegenstände.
■Beschichtete Teile
Falls der Schmutz nicht entfernt werden kann, reinigen Sie die Teile wie folgt:
●Verwenden Sie ein weiches, mit einer Lösung aus ca. 5 % neutralem Reinigungsmit-
tel und Wasser angefeuchtetes Tuch, um den Schmutz zu entfernen.
●Wischen Sie die Oberfläche mit einem trockenen, weichen Tuch ab, um noch vor-
handene Feuchtigkeit zu beseitigen.
●Verwenden Sie zur Entfernung von öligen Ablagerungen alkoholhaltige Feuchttücher
oder ein ähnliches Produkt.

6347-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

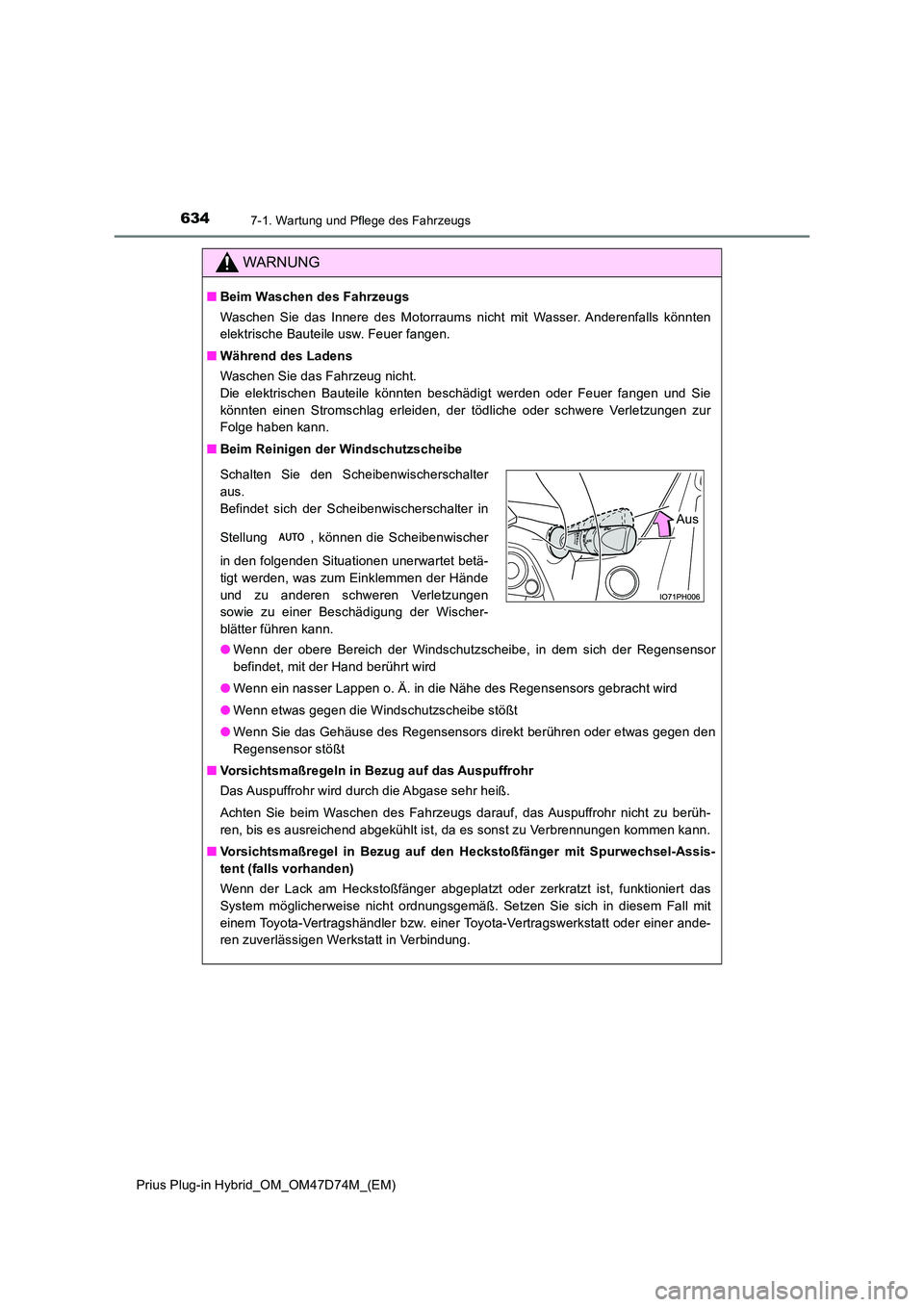

WARNUNG
■Beim Waschen des Fahrzeugs
Waschen Sie das Innere des Motorraums nicht mit Wasser. Anderenfalls könnten
elektrische Bauteile usw. Feuer fangen.
■ Während des Ladens
Waschen Sie das Fahrzeug nicht.
Die elektrischen Bauteile könnten beschädigt werden oder Feuer fangen und Sie
könnten einen Stromschlag erleiden, der tödliche oder schwere Verletzungen zur
Folge haben kann.
■ Beim Reinigen der Windschutzscheibe
● Wenn der obere Bereich der Windschutzscheibe, in dem sich der Regensensor
befindet, mit der Hand berührt wird
● Wenn ein nasser Lappen o. Ä. in die Nähe des Regensensors gebracht wird
● Wenn etwas gegen die Windschutzscheibe stößt
● Wenn Sie das Gehäuse des Regensensors direkt berühren oder etwas gegen den
Regensensor stößt
■ Vorsichtsmaßregeln in Bezug auf das Auspuffrohr
Das Auspuffrohr wird durch die Abgase sehr heiß.
Achten Sie beim Waschen des Fahrzeugs darauf, das Auspuffrohr nicht zu berüh-
ren, bis es ausreichend abgekühlt ist, da es sonst zu Verbrennungen kommen kann.
■ Vorsichtsmaßregel in Bezug auf den Heckstoßfänger mit Spurwechsel-Assis-
tent (falls vorhanden)
Wenn der Lack am Heckstoßfänger abgeplatzt oder zerkratzt ist, funktioniert das
System möglicherweise nicht ordnungsgemäß. Setzen Sie sich in diesem Fall mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
Schalten Sie den Scheibenwischerschalter
aus.
Befindet sich der Scheibenwischerschalter in
Stellung , können die Scheibenwischer
in den folgenden Situationen unerwartet betä-
tigt werden, was zum Einklemmen der Hände
und zu anderen schweren Verletzungen
sowie zu einer Beschädigung der Wischer-
blätter führen kann.
Aus

6357-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

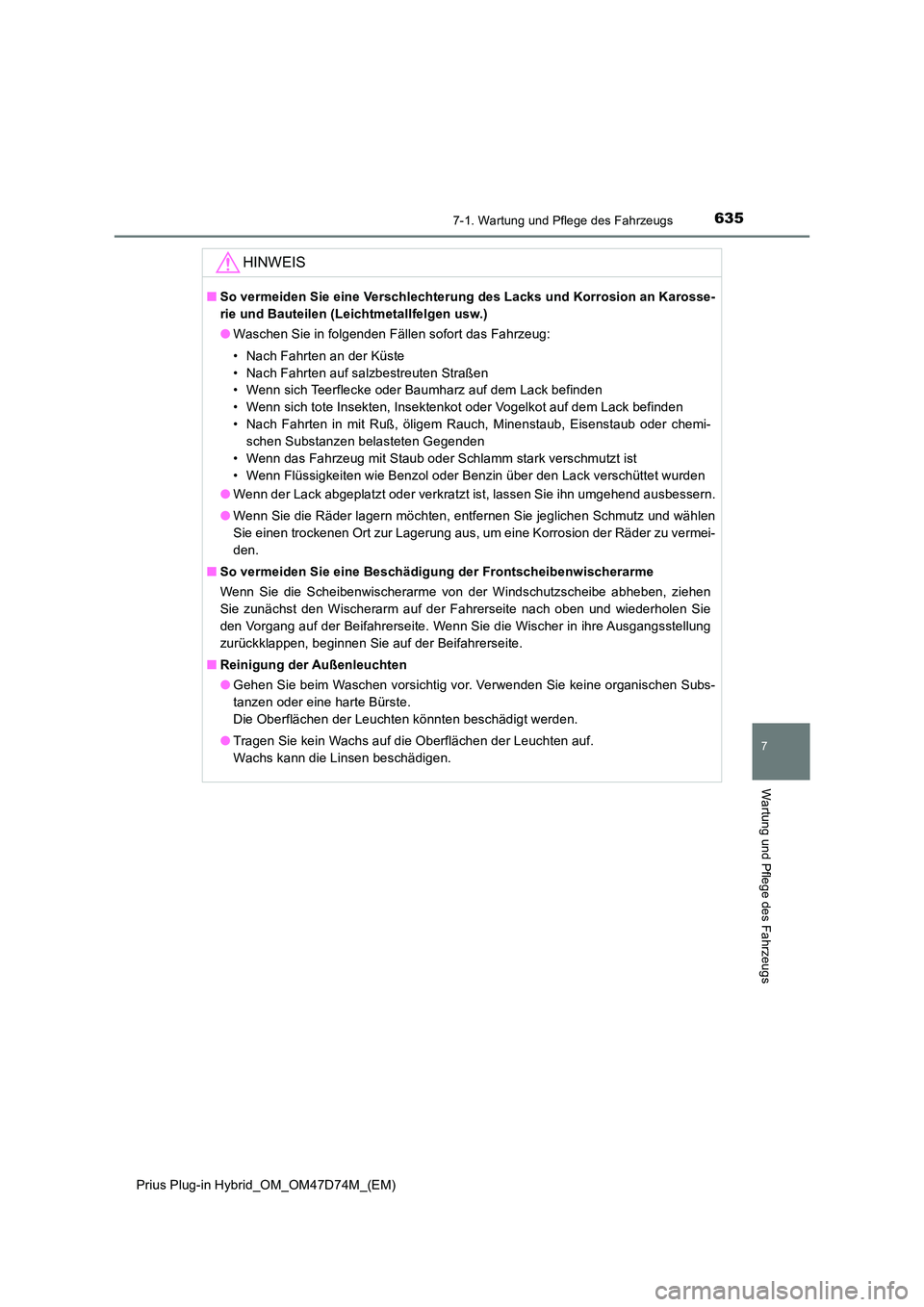

HINWEIS
■So vermeiden Sie eine Verschlechterung des Lacks und Korrosion an Karosse-
rie und Bauteilen (Leichtmetallfelgen usw.)
● Waschen Sie in folgenden Fällen sofort das Fahrzeug:
• Nach Fahrten an der Küste
• Nach Fahrten auf salzbestreuten Straßen
• Wenn sich Teerflecke oder Baumharz auf dem Lack befinden
• Wenn sich tote Insekten, Insektenkot oder Vogelkot auf dem Lack befinden
• Nach Fahrten in mit Ruß, öligem Rauch, Minenstaub, Eisenstaub oder chemi-
schen Substanzen belasteten Gegenden
• Wenn das Fahrzeug mit Staub oder Schlamm stark verschmutzt ist
• Wenn Flüssigkeiten wie Benzol oder Benzin über den Lack verschüttet wurden
● Wenn der Lack abgeplatzt oder verkratzt ist, lassen Sie ihn umgehend ausbessern.
● Wenn Sie die Räder lagern möchten, entfernen Sie jeglichen Schmutz und wählen
Sie einen trockenen Ort zur Lagerung aus, um eine Korrosion der Räder zu vermei-
den.
■ So vermeiden Sie eine Beschädigung der Frontscheibenwischerarme
Wenn Sie die Scheibenwischerarme von der Windschutzscheibe abheben, ziehen
Sie zunächst den Wischerarm auf der Fahrerseite nach oben und wiederholen Sie
den Vorgang auf der Beifahrerseite. Wenn Sie die Wischer in ihre Ausgangsstellung
zurückklappen, beginnen Sie auf der Beifahrerseite.
■ Reinigung der Außenleuchten
● Gehen Sie beim Waschen vorsichtig vor. Verwenden Sie keine organischen Subs-
tanzen oder eine harte Bürste.
Die Oberflächen der Leuchten könnten beschädigt werden.
● Tragen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.

6367-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

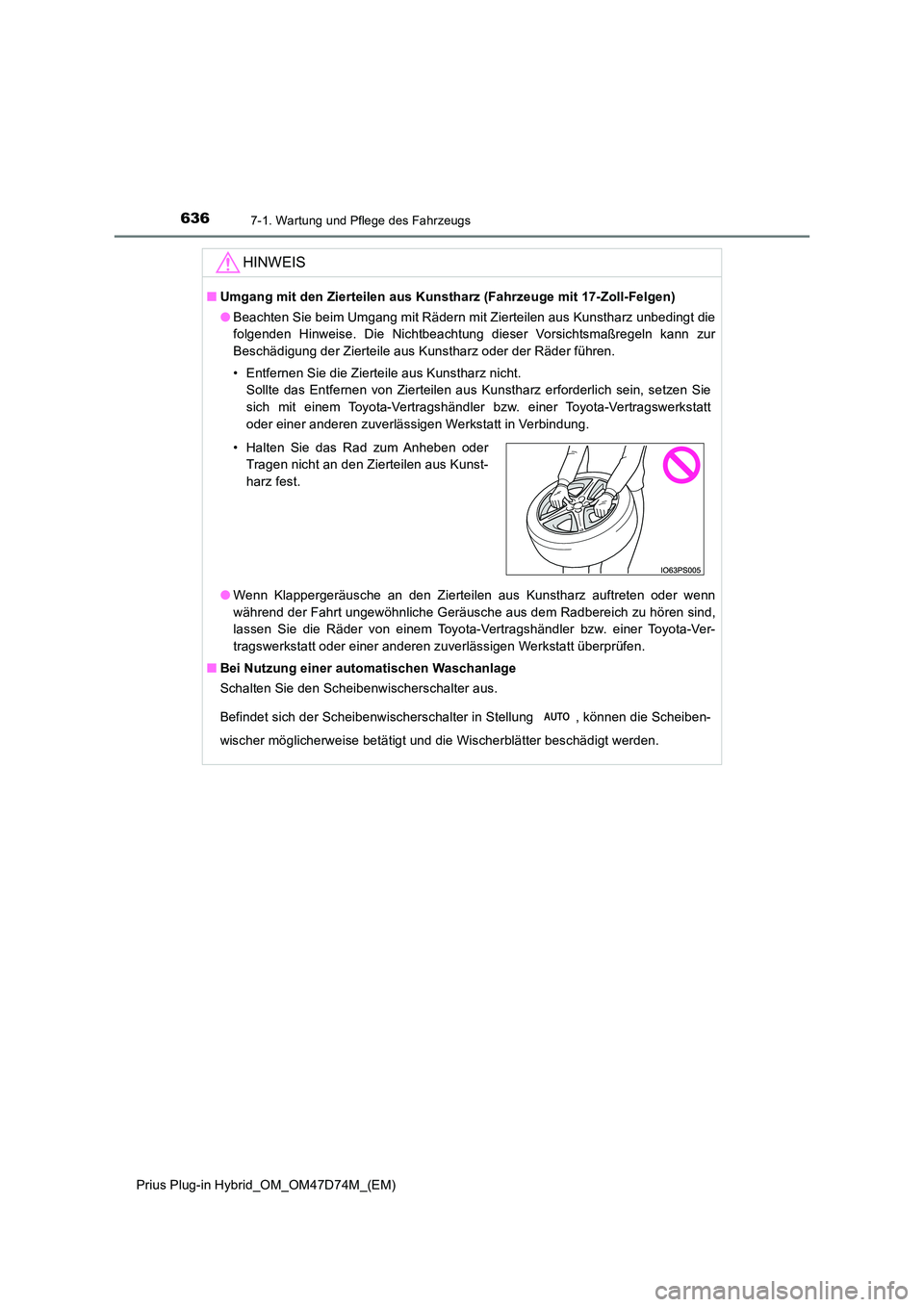

HINWEIS
■Umgang mit den Zierteilen aus Kunstharz (Fahrzeuge mit 17-Zoll-Felgen)
● Beachten Sie beim Umgang mit Rädern mit Zierteilen aus Kunstharz unbedingt die
folgenden Hinweise. Die Nichtbeachtung dieser Vorsichtsmaßregeln kann zur
Beschädigung der Zierteile aus Kunstharz oder der Räder führen.
• Entfernen Sie die Zierteile aus Kunstharz nicht.
Sollte das Entfernen von Zierteilen aus Kunstharz erforderlich sein, setzen Sie
sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Wenn Klappergeräusche an den Zierteilen aus Kunstharz auftreten oder wenn
während der Fahrt ungewöhnliche Geräusche aus dem Radbereich zu hören sind,
lassen Sie die Räder von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■ Bei Nutzung einer automatischen Waschanlage
Schalten Sie den Scheibenwischerschalter aus.
Befindet sich der Scheibenwischerschalter in Stellung , können die Scheiben-
wischer möglicherweise betätigt und die Wischerblätter beschädigt werden.
• Halten Sie das Rad zum Anheben oder
Tragen nicht an den Zierteilen aus Kunst-
harz fest.

6377-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

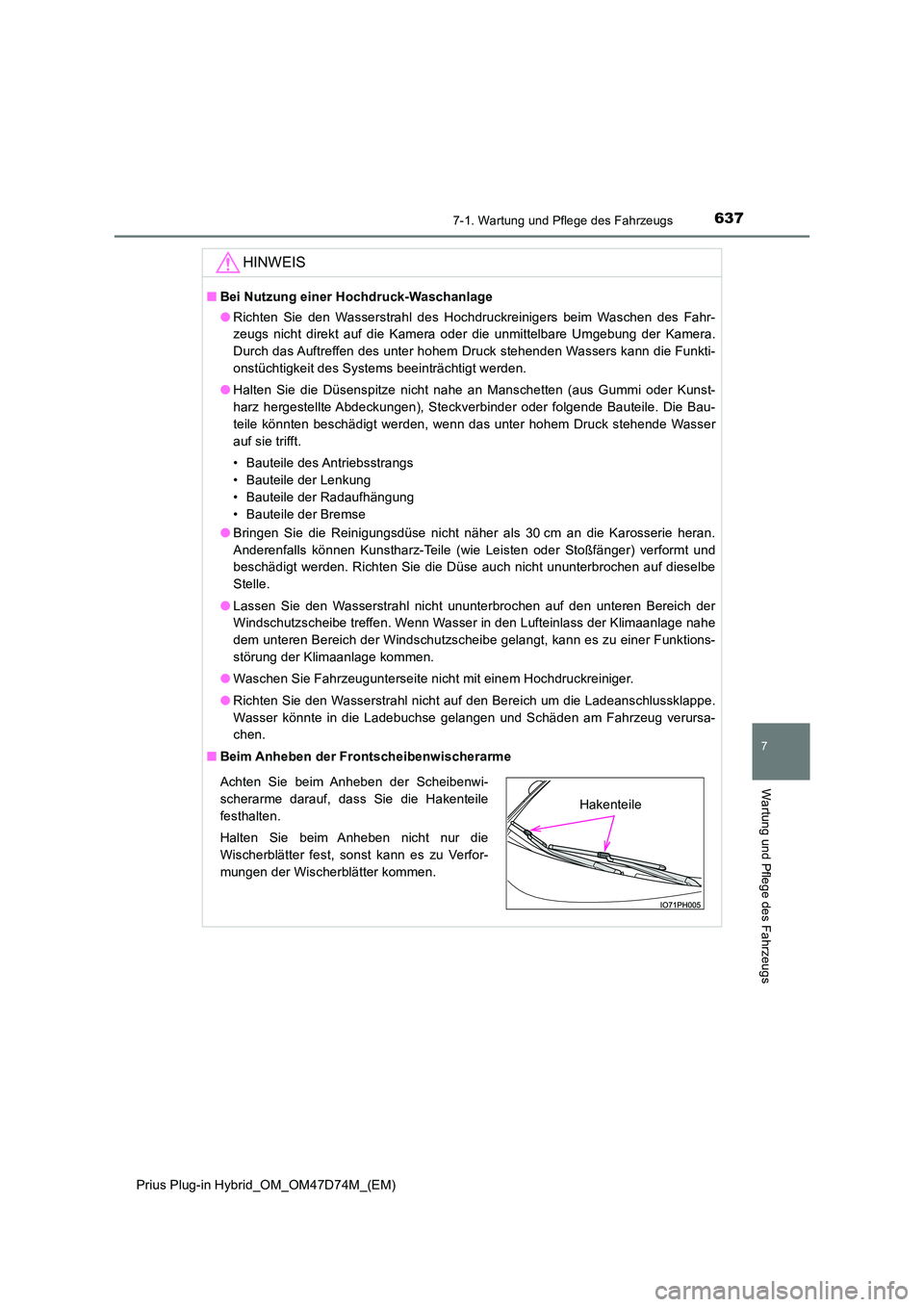

HINWEIS
■Bei Nutzung einer Hochdruck-Waschanlage
● Richten Sie den Wasserstrahl des Hochdruckreinigers beim Waschen des Fahr-
zeugs nicht direkt auf die Kamera oder die unmittelbare Umgebung der Kamera.
Durch das Auftreffen des unter hohem Druck stehenden Wassers kann die Funkti-
onstüchtigkeit des Systems beeinträchtigt werden.
● Halten Sie die Düsenspitze nicht nahe an Manschetten (aus Gummi oder Kunst-
harz hergestellte Abdeckungen), Steckverbinder oder folgende Bauteile. Die Bau-
teile könnten beschädigt werden, wenn das unter hohem Druck stehende Wasser
auf sie trifft.
• Bauteile des Antriebsstrangs
• Bauteile der Lenkung
• Bauteile der Radaufhängung
• Bauteile der Bremse
● Bringen Sie die Reinigungsdüse nicht näher als 30 cm an die Karosserie heran.
Anderenfalls können Kunstharz-Teile (wie Leisten oder Stoßfänger) verformt und
beschädigt werden. Richten Sie die Düse auch nicht ununterbrochen auf dieselbe
Stelle.
● Lassen Sie den Wasserstrahl nicht ununterbrochen auf den unteren Bereich der
Windschutzscheibe treffen. Wenn Wasser in den Lufteinlass der Klimaanlage nahe
dem unteren Bereich der Windschutzscheibe gelangt, kann es zu einer Funktions-
störung der Klimaanlage kommen.
● Waschen Sie Fahrzeugunterseite nicht mit einem Hochdruckreiniger.
● Richten Sie den Wasserstrahl nicht auf den Bereich um die Ladeanschlussklappe.
Wasser könnte in die Ladebuchse gelangen und Schäden am Fahrzeug verursa-
chen.
■ Beim Anheben der Frontscheibenwischerarme
Achten Sie beim Anheben der Scheibenwi-
scherarme darauf, dass Sie die Hakenteile
festhalten.
Halten Sie beim Anheben nicht nur die
Wischerblätter fest, sonst kann es zu Verfor-
mungen der Wischerblätter kommen.
Hakenteile

6387-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Reinigung und Schutz des Fahrzeuginnen-
raums
●Entfernen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
verschmutzte Oberflächen mit einem in lauwarmem Wasser getränkten
Tuch ab.
●Falls der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem auf ca. 1 % verdünnten neutralen Reini-
gungsmittel getränkt wurde.
Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
noch verbliebene Reinigungsmittel- und Wasserspuren gründlich ab.
●Entfernen Sie Schmutz und Staub mit einem Staubsauger.
●Wischen Sie weiteren Schmutz und Staub mit einem in verdünntem Reini-
gungsmittel getränkten, weichen Tuch ab.
Verwenden Sie eine verdünnte Wasserlösung mit ca. 5 % neutralem Wollreini-
gungsmittel.
●Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
alle noch verbliebenen Reinigungsmittelspuren gründlich ab.
●Wischen Sie die Oberfläche mit einem trockenen, weichen Tuch ab, um
noch vorhandene Feuchtigkeit zu beseitigen. Lassen Sie das Leder im
Schatten an einem gut belüfteten Ort trocknen.
●Entfernen Sie Schmutz und Staub mit einem Staubsauger.
●Wischen Sie die Bereiche mit einem weichen Tuch ab, das mit einem auf
ca. 1 % verdünnten neutralen Reinigungsmittel getränkt wurde.
●Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
noch verbliebene Reinigungsmittel- und Wasserspuren gründlich ab.
Mit den folgenden Verfahren schützen Sie den Innenraum Ihres Fahr-
zeugs und erhalten ihn in einem Top-Zustand:
Schutz des Fahrzeuginnenraums
Reinigung der Lederbereiche
Reinigung der Kunstlederbereiche

6397-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

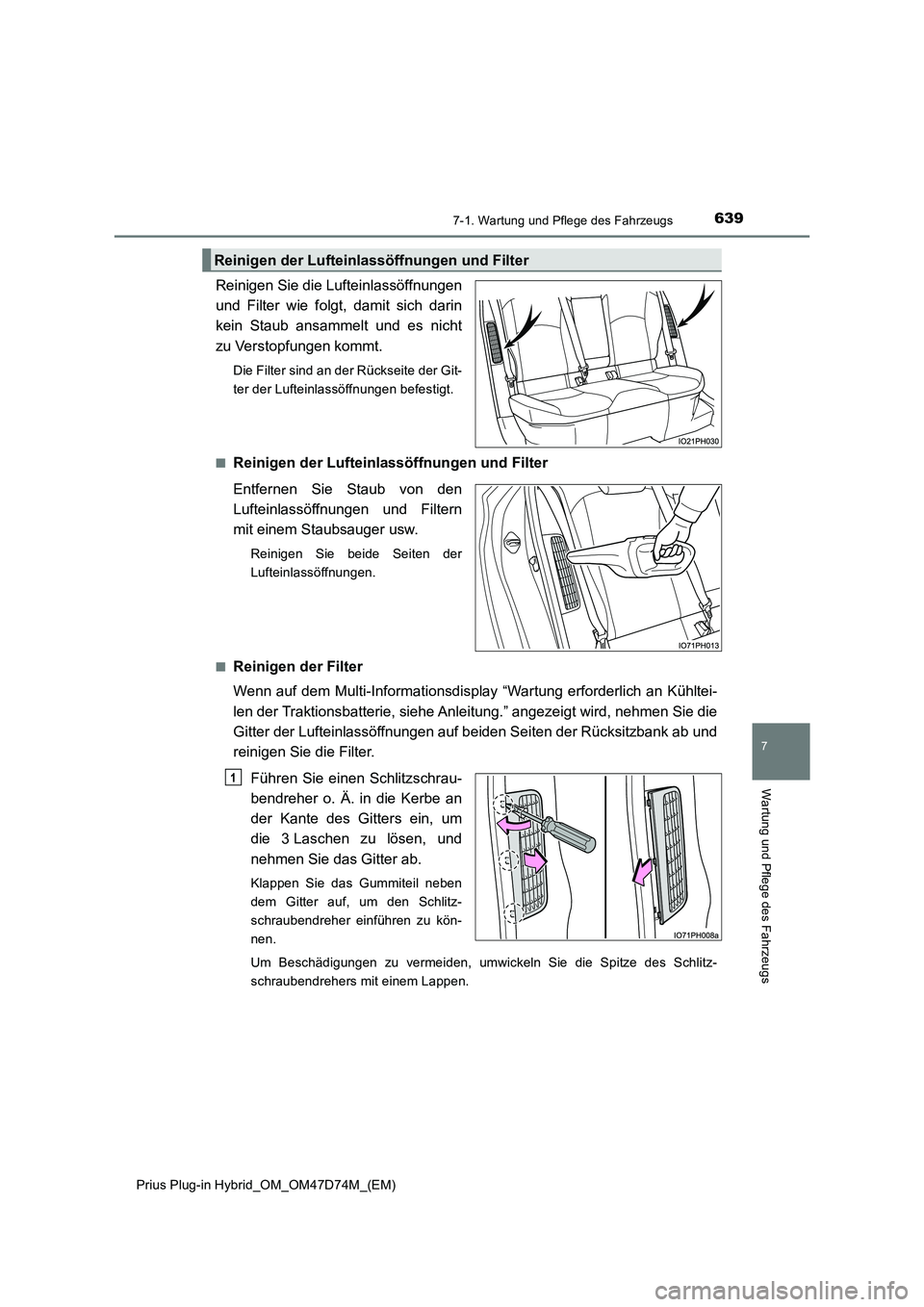

Reinigen Sie die Lufteinlassöffnungen
und Filter wie folgt, damit sich darin
kein Staub ansammelt und es nicht
zu Verstopfungen kommt.
Die Filter sind an der Rückseite der Git-
ter der Lufteinlassöffnungen befestigt.
■
Reinigen der Lufteinlassöffnungen und Filter
Entfernen Sie Staub von den
Lufteinlassöffnungen und Filtern
mit einem Staubsauger usw.
Reinigen Sie beide Seiten der
Lufteinlassöffnungen.
■
Reinigen der Filter
Wenn auf dem Multi-Informationsdisplay “Wartung erforderlich an Kühltei-
len der Traktionsbatterie, siehe Anleitung.” angezeigt wird, nehmen Sie die
Gitter der Lufteinlassöffnungen auf beiden Seiten der Rücksitzbank ab und
reinigen Sie die Filter.
Führen Sie einen Schlitzschrau-
bendreher o. Ä. in die Kerbe an
der Kante des Gitters ein, um
die 3 Laschen zu lösen, und
nehmen Sie das Gitter ab.
Klappen Sie das Gummiteil neben
dem Gitter auf, um den Schlitz-
schraubendreher einführen zu kön-
nen.
Um Beschädigungen zu vermeiden, umwickeln Sie die Spitze des Schlitz-
schraubendrehers mit einem Lappen.
Reinigen der Lufteinlassöffnungen und Filter
1

6407-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

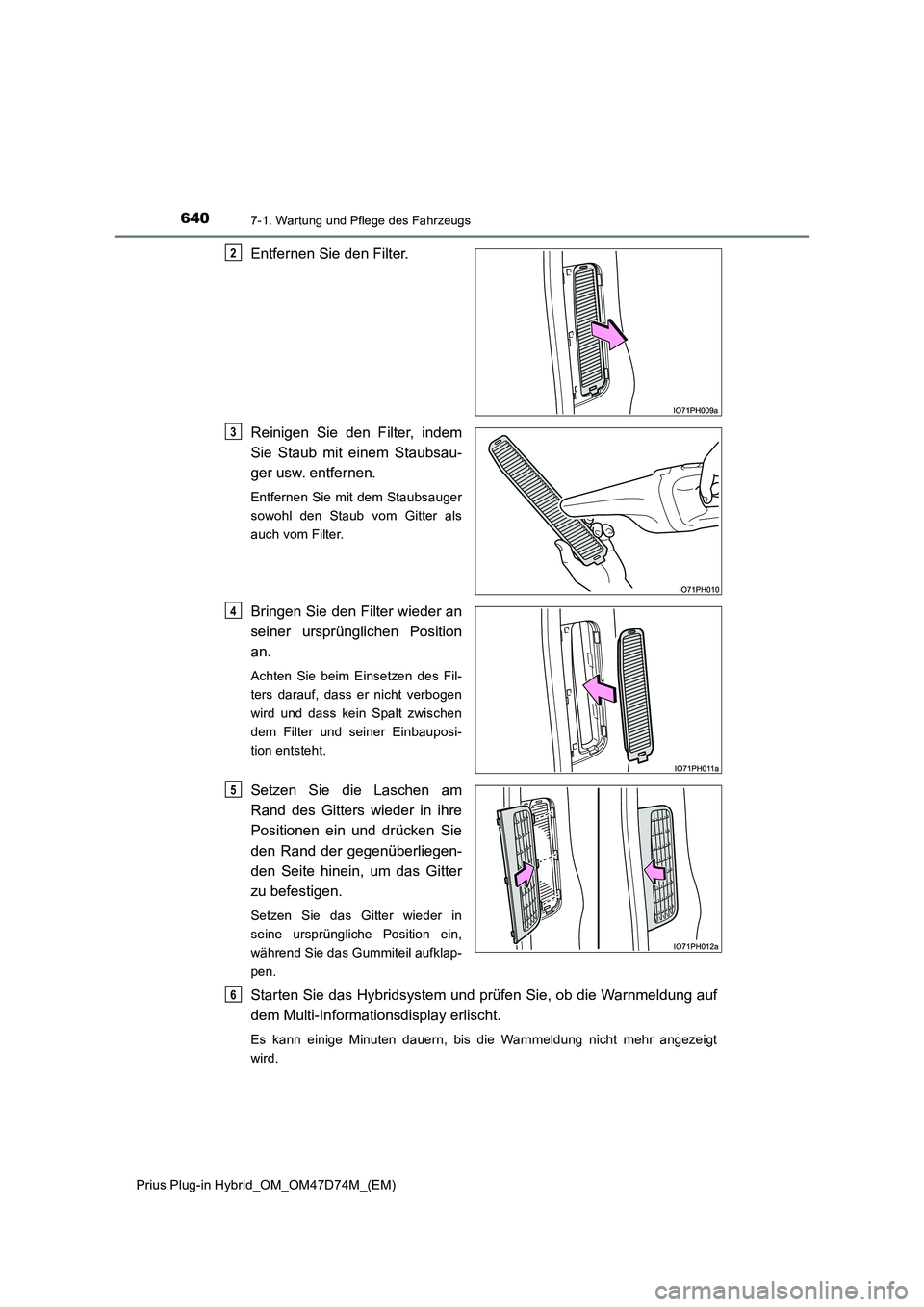

Entfernen Sie den Filter.
Reinigen Sie den Filter, indem
Sie Staub mit einem Staubsau-
ger usw. entfernen.
Entfernen Sie mit dem Staubsauger
sowohl den Staub vom Gitter als
auch vom Filter.
Bringen Sie den Filter wieder an
seiner ursprünglichen Position
an.
Achten Sie beim Einsetzen des Fil-
ters darauf, dass er nicht verbogen
wird und dass kein Spalt zwischen
dem Filter und seiner Einbauposi-
tion entsteht.
Setzen Sie die Laschen am
Rand des Gitters wieder in ihre
Positionen ein und drücken Sie
den Rand der gegenüberliegen-
den Seite hinein, um das Gitter
zu befestigen.
Setzen Sie das Gitter wieder in
seine ursprüngliche Position ein,
während Sie das Gummiteil aufklap-
pen.
Starten Sie das Hybridsystem und prüfen Sie, ob die Warnmeldung auf
dem Multi-Informationsdisplay erlischt.
Es kann einige Minuten dauern, bis die Warnmeldung nicht mehr angezeigt
wird.
2
3
4
5
6
