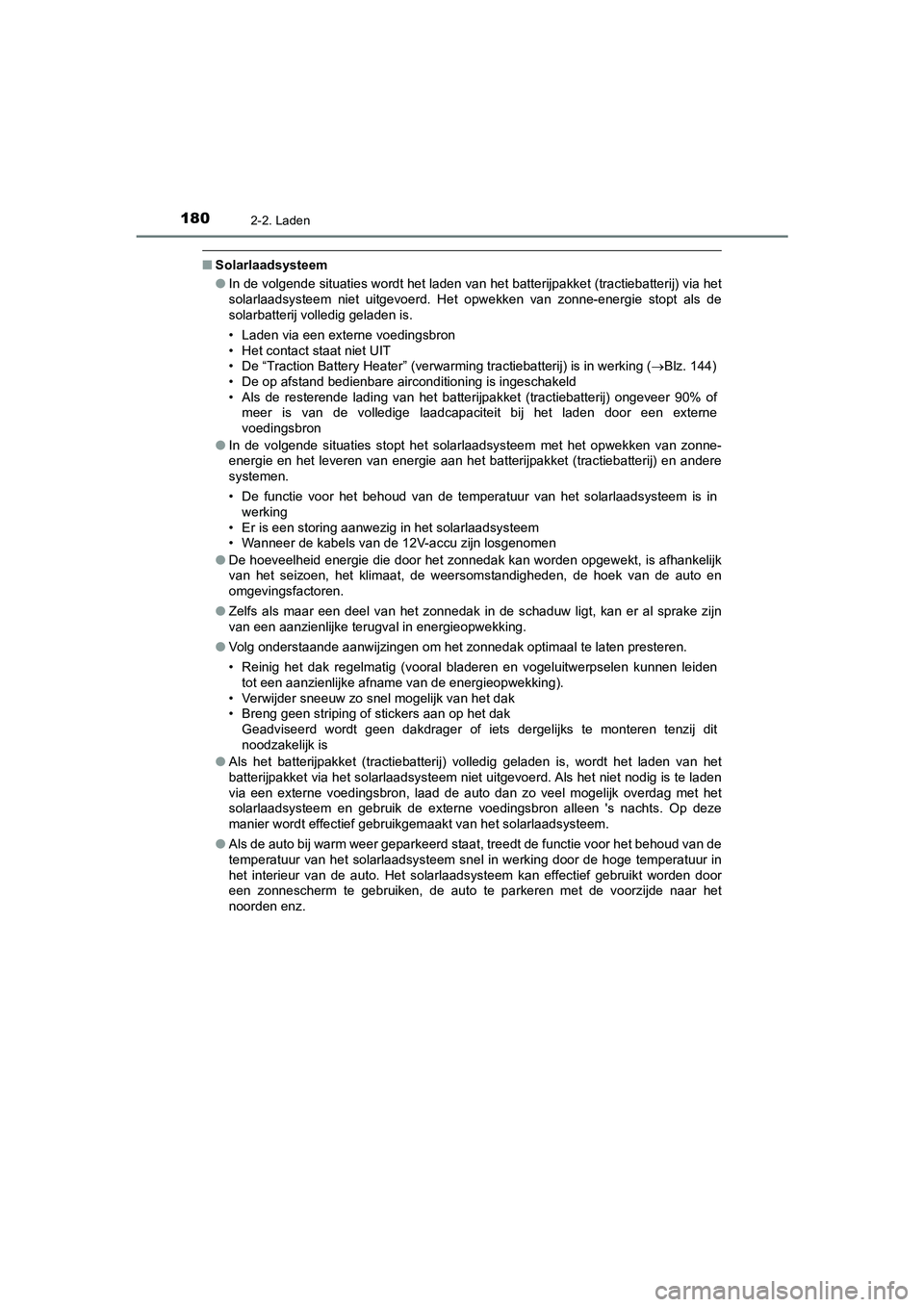

1802-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Solarlaadsysteem
●In de volgende situaties wordt het laden van het batterijpakket (tractiebatterij) via het
solarlaadsysteem niet uitgevoerd. Het opwekken van zonne-energie stopt als de
solarbatterij volledig geladen is.
• Laden via een externe voedingsbron
• Het contact staat niet UIT
• De “Traction Battery Heater” (verwarming tractiebatterij) is in werking ( Blz. 144)
• De op afstand bedienbare airconditioning is ingeschakeld
• Als de resterende lading van het batterijpakket (tractiebatterij) ongeveer 90% of meer is van de volledige laadcapaciteit bij het laden door een externe
voedingsbron
● In de volgende situaties stopt het solarlaadsysteem met het opwekken van zonne-
energie en het leveren van energie aan het batterijpakket (tractiebatterij) en andere
systemen.
• De functie voor het behoud van de temperatuur van het solarlaadsysteem is in
werking
• Er is een storing aanwezig in het solarlaadsysteem
• Wanneer de kabels van de 12V-accu zijn losgenomen
● De hoeveelheid energie die door het zonnedak kan worden opgewekt, is afhankelijk
van het seizoen, het klimaat, de weersomstandigheden, de hoek van de auto en
omgevingsfactoren.
● Zelfs als maar een deel van het zonnedak in de schaduw ligt, kan er al sprake zijn
van een aanzienlijke terugval in energieopwekking.
● Volg onderstaande aanwijzingen om het zonnedak optimaal te laten presteren.
• Reinig het dak regelmatig (vooral bladeren en vogeluitwerpselen kunnen leiden
tot een aanzienlijke afname van de energieopwekking).
• Verwijder sneeuw zo snel mogelijk van het dak
• Breng geen striping of stickers aan op het dak Geadviseerd wordt geen dakdrager of iets dergelijks te monteren tenzij dit
noodzakelijk is
● Als het batterijpakket (tractiebatterij) volledig geladen is, wordt het laden van het
batterijpakket via het solarlaadsysteem niet uitgevoerd. Als het niet nodig is te laden
via een externe voedingsbron, laad de auto dan zo veel mogelijk overdag met het
solarlaadsysteem en gebruik de externe voedingsbron alleen 's nachts. Op deze
manier wordt effectief gebruikgemaakt van het solarlaadsysteem.
● Als de auto bij warm weer geparkeerd staat , treedt de functie voor het behoud van de
temperatuur van het solarlaadsysteem snel in werking door de hoge temperatuur in
het interieur van de auto. Het solarlaa dsysteem kan effectief gebruikt worden door
een zonnescherm te gebruiken, de auto te parkeren met de voorzijde naar het
noorden enz.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 180 Tuesday, May 11, 2021 9:32 AM

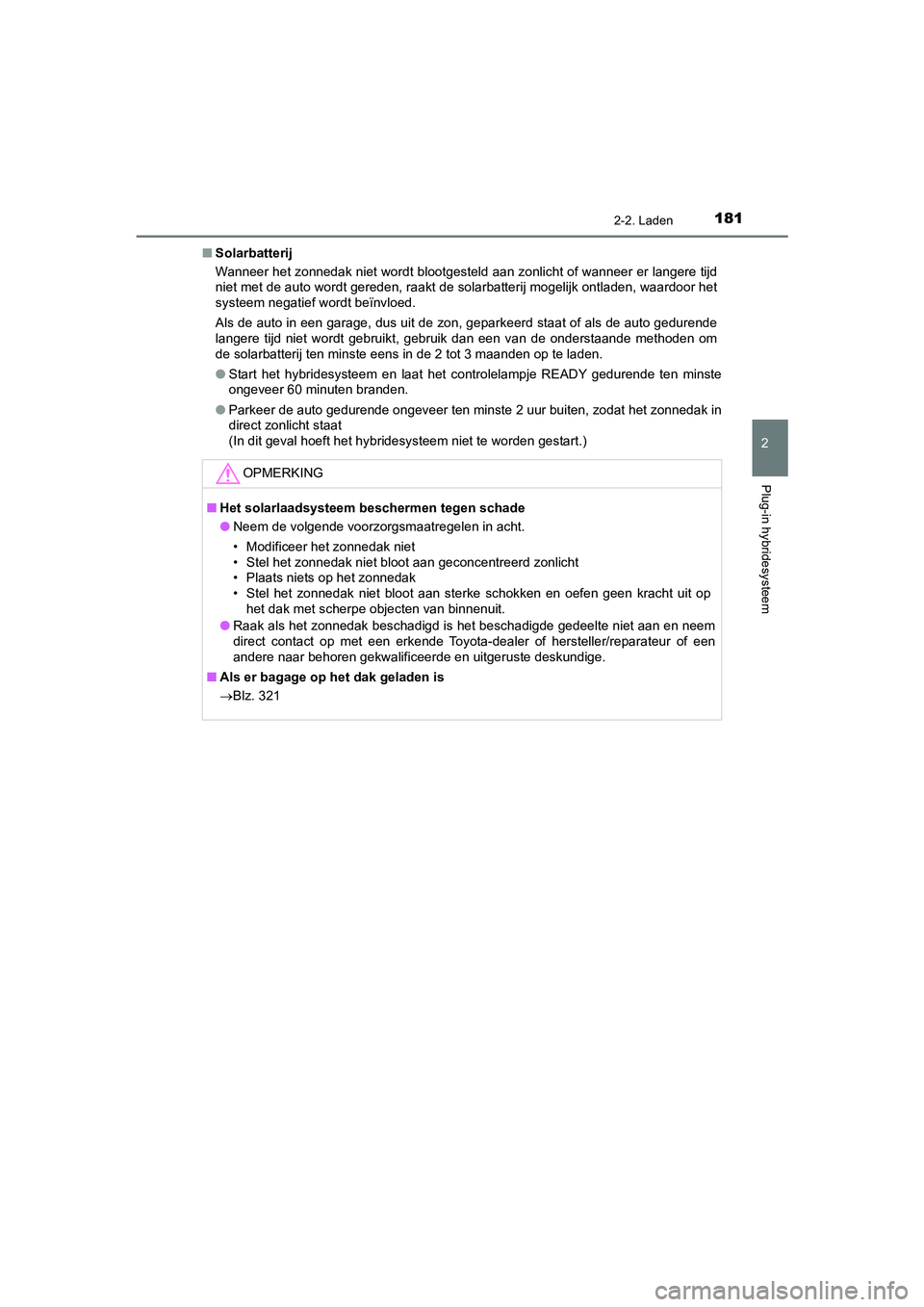

1812-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Solarbatterij
Wanneer het zonnedak niet wordt blootgesteld aan zonlicht of wanneer er langere tijd
niet met de auto wordt gereden, raakt de solarbatterij mogelijk ontladen, waardoor het
systeem negatief wordt beïnvloed.
Als de auto in een garage, dus uit de zon, geparkeerd staat of als de auto gedurende
langere tijd niet wordt gebruikt, gebruik dan een van de onderstaande methoden om
de solarbatterij ten minste eens in de 2 tot 3 maanden op te laden.
●Start het hybridesysteem en laat het controlelampje READY gedurende ten minste
ongeveer 60 minuten branden.
● Parkeer de auto gedurende ongeveer ten minste 2 uur buiten, zodat het zonnedak in
direct zonlicht staat
(In dit geval hoeft het hybridesysteem niet te worden gestart.)
OPMERKING
■Het solarlaadsysteem beschermen tegen schade
● Neem de volgende voorzorgsmaatregelen in acht.
• Modificeer het zonnedak niet
• Stel het zonnedak niet bloot aan geconcentreerd zonlicht
• Plaats niets op het zonnedak
• Stel het zonnedak niet bloot aan sterke schokken en oefen geen kracht uit op
het dak met scherpe objecten van binnenuit.
● Raak als het zonnedak beschadigd is het beschadigde gedeelte niet aan en neem
direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als er bagage op het dak geladen is
Blz. 321
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 181 Tuesday, May 11, 2021 9:32 AM

1822-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Wanneer de normale procedure voor laden
niet kan worden uitgevoerd
Raadpleeg de volgende tabel en voer de desbetreffende correctieprocedure
uit.
Als het laden niet start, ook al is de normale procedure gevolgd,
controleer dan elk van de onderstaande items.Als er een waarschuwingsmelding verschijnt op het multi-informatiedisplay,
raadpleeg dan ook Blz. 187.
Wanneer de normale procedure voor laden niet kan worden uitgevoerd
Waarschijnlijke oorzaakCorrectieprocedure
 Het controlelampje Power op het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) gaat niet branden, zelfs niet als de stekker
is aangesloten op een externe voedingsbron.
De stekker is niet goed aange-
sloten op de contactdoosControleer of de stekker goed is aangesloten op
de contactdoos.
De elektriciteit is uitgevallenVoer de laadprocedure nogmaals uit als er weer
elektriciteit beschikbaar is.
De op afstand bedienbare
schakelaar is uitgeschakeldSchakel de op afstand bedienbare schakelaar,
indien aanwezig, in.
De zekering in het gebouw is
doorgeslagen en de elektriciteit
is uitgevallen
Controleer of de zekering in orde is en, als dat
het geval is, of de auto geladen kan worden via
een andere contactdoos.
Als laden mogelijk is, kan de eerste contactdoos
defect zijn. Neem contact op met de beheerder of
een elektricien.
Kortsluiting tussen het CCID
(Charging Circuit Interrupting
Device, onderbrekingsapparaat
laadsysteem) en de stekkerStop onmiddellijk met laden en neem contact op
met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 182 Tuesday, May 11, 2021 9:32 AM

1832-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Het waarschuwingslampje storing van het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem) knippert.
Lekstroomdetectiefunctie of zelf-
diagnosefunctie in werking en
voeding onderbroken
Als de spanning te laag is, kan het waarschu-
wingslampje storing gaan knipperen als er inter-
ferentie is. Voer een resetprocedure uit en sluit
aan op een geschikte voedingsbron. ( Blz. 120)
Als het laden niet start, stop dan onmiddellijk met
laden en neem contact op met een erkende
Toyota-dealer of herste ller/reparateur of een
andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
 De laadindicator gaat niet branden, ook al is de laadstekker aangesloten.
De stekker zit niet goed in de
contactdoosControleer of de stekker goed is aangesloten op
de contactdoos.
De laadstekker is niet goed aan-
gesloten op het laadcontact
Controleer de aansluitstatus van de laadstekker.
• Plaats de laadstekker bij het aansluiten goed.
• Controleer na het aansluiten van de laadstek-
ker of de laadindicator gaat branden.
Als de laadindicator niet gaat branden, zelfs niet
wanneer de laadstekker goed is aangesloten, kan
er sprake zijn van een storing in het systeem. Stop
onmiddellijk met laden en neem contact op met
een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Het batterijpakket (tractiebatterij)
is al volledig geladenAls het batterijpakket (tractiebatterij) volledig gela-
den is, wordt de laadprocedure niet uitgevoerd.
De lader werkt nietNeem contact op met de beheerder als er een
probleem is met de lader.
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 183 Tuesday, May 11, 2021 9:32 AM

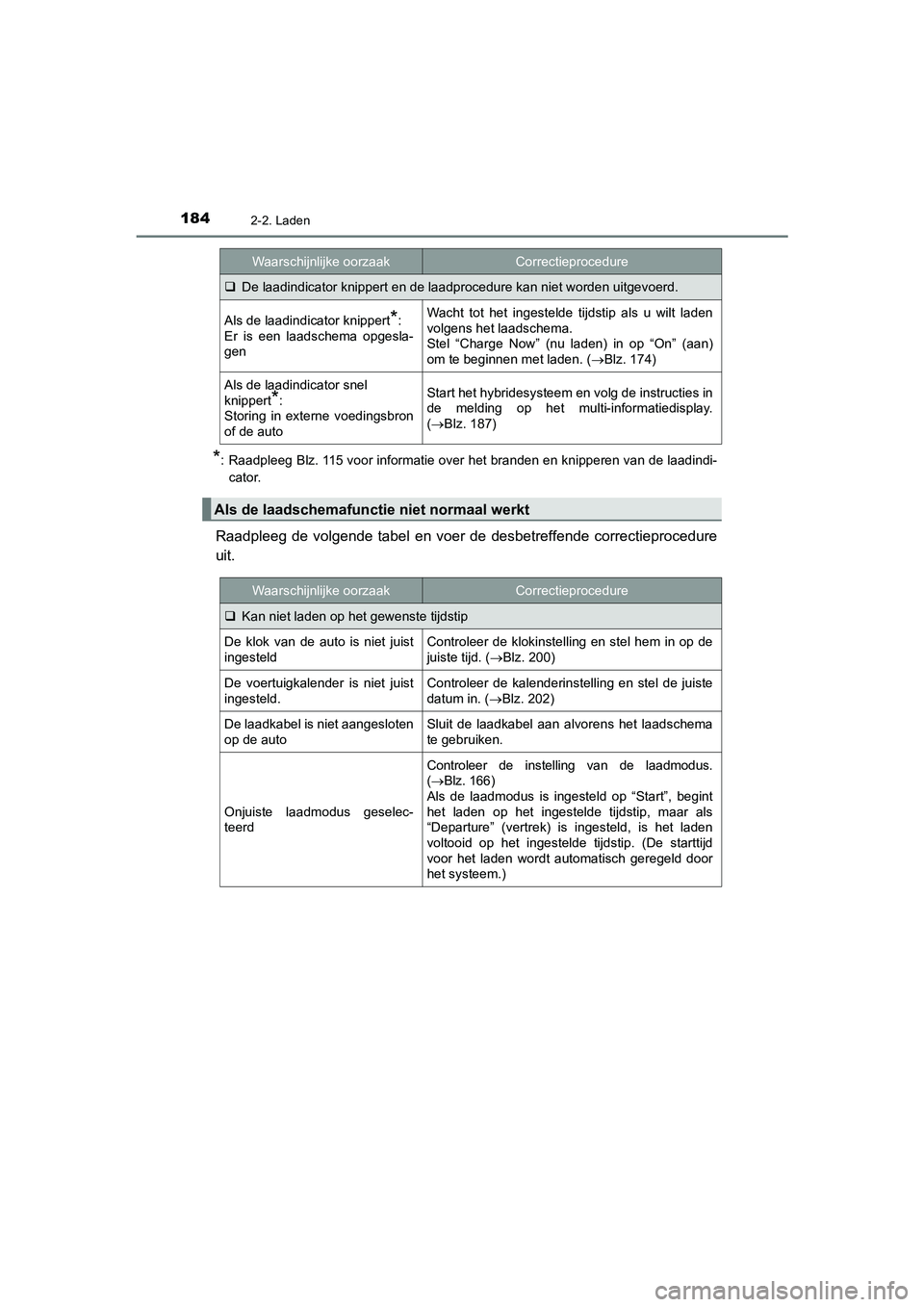

1842-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
*: Raadpleeg Blz. 115 voor informatie over het branden en knipperen van de laadindi-cator.
Raadpleeg de volgende tabel en voer de desbetreffende correctieprocedure
uit.
 De laadindicator knippert en de laadprocedure kan niet worden uitgevoerd.
Als de laadindicator knippert*:
Er is een laadschema opgesla-
genWacht tot het ingestelde tijdstip als u wilt laden
volgens het laadschema.
Stel “Charge Now” (nu laden) in op “On” (aan)
om te beginnen met laden. ( Blz. 174)
Als de laadindicator snel
knippert
*:
Storing in externe voedingsbron
of de autoStart het hybridesysteem en volg de instructies in
de melding op het multi-informatiedisplay.
( Blz. 187)
Als de laadschemafunctie niet normaal werkt
Waarschijnlijke oorzaakCorrectieprocedure
 Kan niet laden op het gewenste tijdstip
De klok van de auto is niet juist
ingesteldControleer de klokinstelling en stel hem in op de
juiste tijd. ( Blz. 200)
De voertuigkalender is niet juist
ingesteld.Controleer de kalenderinstelling en stel de juiste
datum in. ( Blz. 202)
De laadkabel is niet aangesloten
op de autoSluit de laadkabel aan alvorens het laadschema
te gebruiken.
Onjuiste laadmodus geselec-
teerd
Controleer de instelling van de laadmodus.
( Blz. 166)
Als de laadmodus is ingesteld op “Start”, begint
het laden op het ingestelde tijdstip, maar als
“Departure” (vertrek) is ingesteld, is het laden
voltooid op het ingestelde tijdstip. (De starttijd
voor het laden wordt automatisch geregeld door
het systeem.)
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 184 Tuesday, May 11, 2021 9:32 AM

1852-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Het laden begint, ook al is er een laadschema opgeslagen
“Charge Now” (nu laden) is
ingesteld op “On” (aan)Stel “Charge Now” (nu laden) in op “Off” (uit) om
te laden overeenkomstig het laadschema.
(Blz. 174)
Laadschema is ingesteld op
“Off” (uit)Controleer of laadschema niet is ingesteld op
“Off” (uit) ( Blz. 172)
De laadmodus is ingesteld op
“Departure” (vertrek) en de
geplande vertrektijd ligt dicht bij
het huidige tijdstipAls het systeem vaststelt dat er geen tijd is om
het laden te voltooien op de geplande vertrektijd,
begint het met laden. Controleer de laad-
schema's.
De laadkabel was verwijderd en
opnieuw aangesloten terwijl de
laadindicator knipperde
Als de laadkabel was verwijderd en opnieuw
aangesloten terwijl de laadindicator knipperde,
wordt het laadschema geannuleerd
( Blz. 158). Verwijder de laadkabel tijdelijk en
sluit hem weer aan.
De op afstand bedienbare air-
conditioning was in werking
Als de op afstand bedienbare airconditioning
wordt ingeschakeld, start het systeem met laden,
ook al is er een laadschema opgeslagen. Stop de
op afstand bedienbare airconditioning en sluit
vervolgens de laadkabel opnieuw aan om te
laden met behulp van het laadschema.
“Traction Battery Heater”
(verwarming tractiebatterij)
( Blz. 144) in werking
Als de laadmodus is ingesteld op “Departure”
(vertrek), kan de “Traction Battery Heater” (ver-
warming tractiebatterij) in werking treden voordat
het laden begint. Controleer de status van de
laadindicator. ( Blz. 115)
 Het laden stopt eerder dan het tijdstip dat is ingesteld bij “Departure” (vertrek)
Het tijdstip waarop het laden
stopt, komt niet overeen met het
geschatte eindtijdstip door de
conditie van de voedingsbron of
buitentemperatuurAls er plotselinge veranderingen in temperatuur of
veranderingen in de conditie van de voedingsbron
optreden tijdens het laden, kan het laden eerder
beëindigd worden dat het tijdstip dat berekend is
door het systeem.
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 185 Tuesday, May 11, 2021 9:32 AM

1862-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Het laden is niet voltooid, hoewel het tijdstip is ingesteld op “Departure” (vertrek)
“Climate Prep” (aircovoorberei-
ding) is ingesteld op “On” (aan)
(auto's met “Climate Prep”-func-
tie (aircovoorbereidingsfunctie))
Als “Climate Prep” (aircovoorbereiding) is inge-
steld op “On” (aan), werkt de airconditioning tot
aan het vertrektijdstip. Daarom kan het laden
wellicht niet voltooid zijn op het ingestelde tijdstip
vanwege de laadcondities. Ga door met laden
om het batterijpakket (tractiebatterij) volledig te
laden.
Het tijdstip waarop het laden
stopt, komt niet overeen met het
geschatte eindtijdstip door de
conditie van de voedingsbron of
buitentemperatuurAls er plotselinge veranderingen in temperatuur
of veranderingen in de conditie van de voedings-
bron optreden tijdens het laden, kan het laden
beëindigd worden op een ander tijdstip dan het
tijdstip dat berekend is door het systeem.
Het laden start niet, hoewel het tijdstip dat is ingesteld in “Start” is bereikt
De laadkabel is aangesloten na
het instellen van het tijdstipSluit de laadkabel aan voor het instellen van het
tijdstip in “Start”.
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 186 Tuesday, May 11, 2021 9:32 AM

1872-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Als het hybridesysteem gestart wordt
na het laden, wordt een melding
weergegeven in het multi-informatie-
display.
Volg, als dit gebeurt, de instructies op
het scherm.
Als er een laadgerelateerde melding wordt weergegeven
Waarschijnlijke oorzaakCorrectieprocedure
Als “Charging Stopped Due to Pulled Charging Connector” (laden gestopt
vanwege losgetrokken laadstekker) wordt weergegeven
De laadstekker is verwijderd
tijdens het laden
Als de laadstekker verwijderd wordt tijdens het
laden, wordt het laden gestopt. Sluit de laadstek-
ker weer aan als u het batterijpakket (tractiebat-
terij) volledig wilt laden.
Nadat het batterijpakket (tractie-
batterij) volledig is geladen,
wordt de laadstekker verwijderd
terwijl het batter ijpakket (tractie-
batterij) opnieuw wordt geladen
doordat functies die stroom ver-
bruiken
* gebruikt zijn en de res-
terende lading afgenomen is.
*: Er wordt stroom verbruikt als
de “Traction Battery Heater”
(verwarming tractiebatterij)
( Blz. 144), de aircogekop-
pelde functie ( Blz. 166) of
de op afstand bedienbare air-
conditioning ( Blz. 535)
wordt bediend.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 187 Tuesday, May 11, 2021 9:32 AM

1882-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

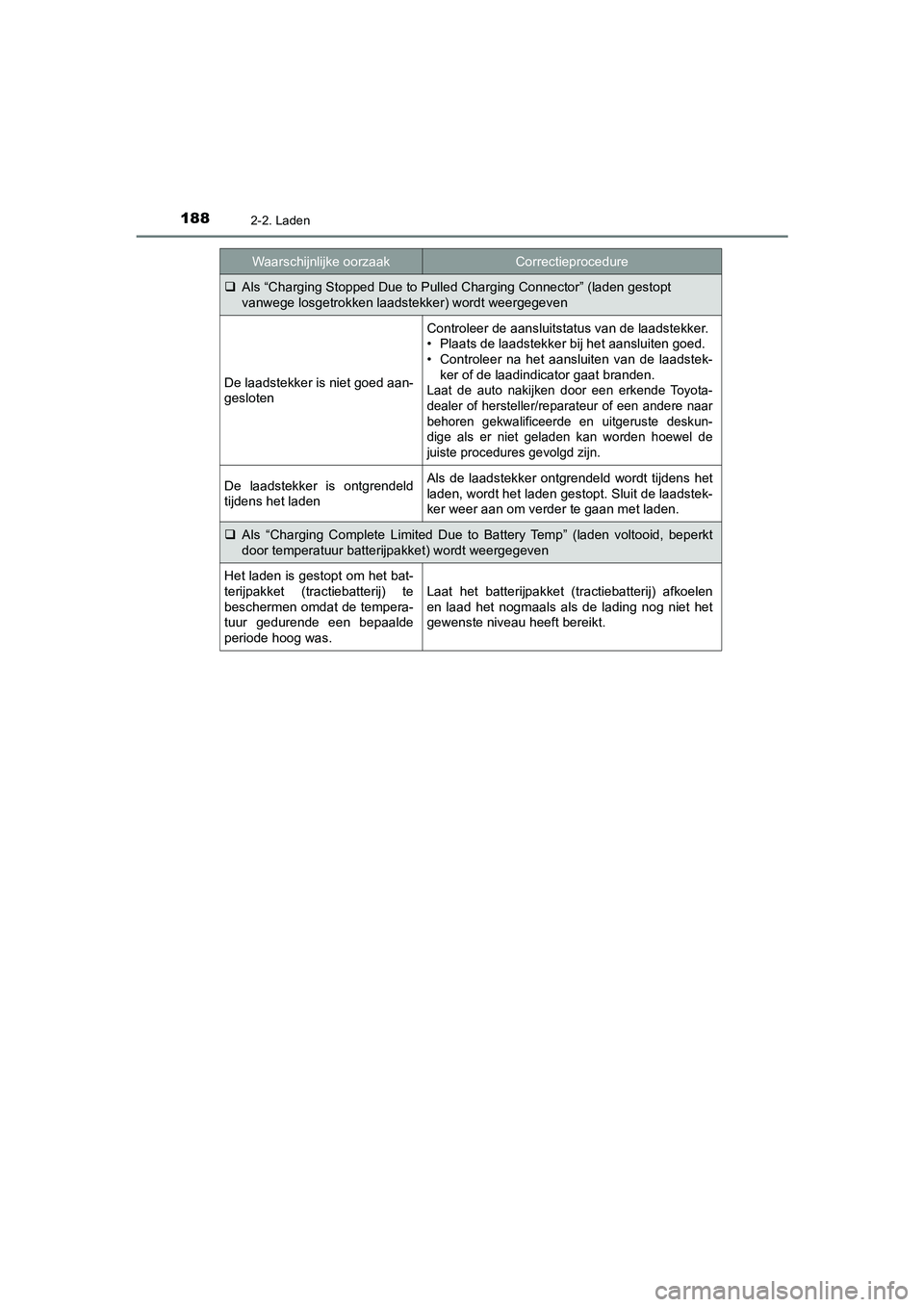

Als “Charging Stopped Due to Pulled Charging Connector” (laden gestopt
vanwege losgetrokken laadstekker) wordt weergegeven
De laadstekker is niet goed aan-
gesloten
Controleer de aansluitstatus van de laadstekker.
• Plaats de laadstekker bij het aansluiten goed.
• Controleer na het aansluiten van de laadstek- ker of de laadindicator gaat branden.
Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskun-
dige als er niet geladen kan worden hoewel de
juiste procedures gevolgd zijn.
De laadstekker is ontgrendeld
tijdens het ladenAls de laadstekker ontgrendeld wordt tijdens het
laden, wordt het laden gestopt. Sluit de laadstek-
ker weer aan om verder te gaan met laden.
 Als “Charging Complete Limited Due to Battery Temp” (laden voltooid, beperkt
door temperatuur batterijpakket) wordt weergegeven
Het laden is gestopt om het bat-
terijpakket (tra ctiebatterij) te
beschermen omdat de tempera-
tuur gedurende een bepaalde
periode hoog was.
Laat het batterijpakket (tractiebatterij) afkoelen
en laad het nogmaals als de lading nog niet het
gewenste niveau heeft bereikt.
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 188 Tuesday, May 11, 2021 9:32 AM

1892-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

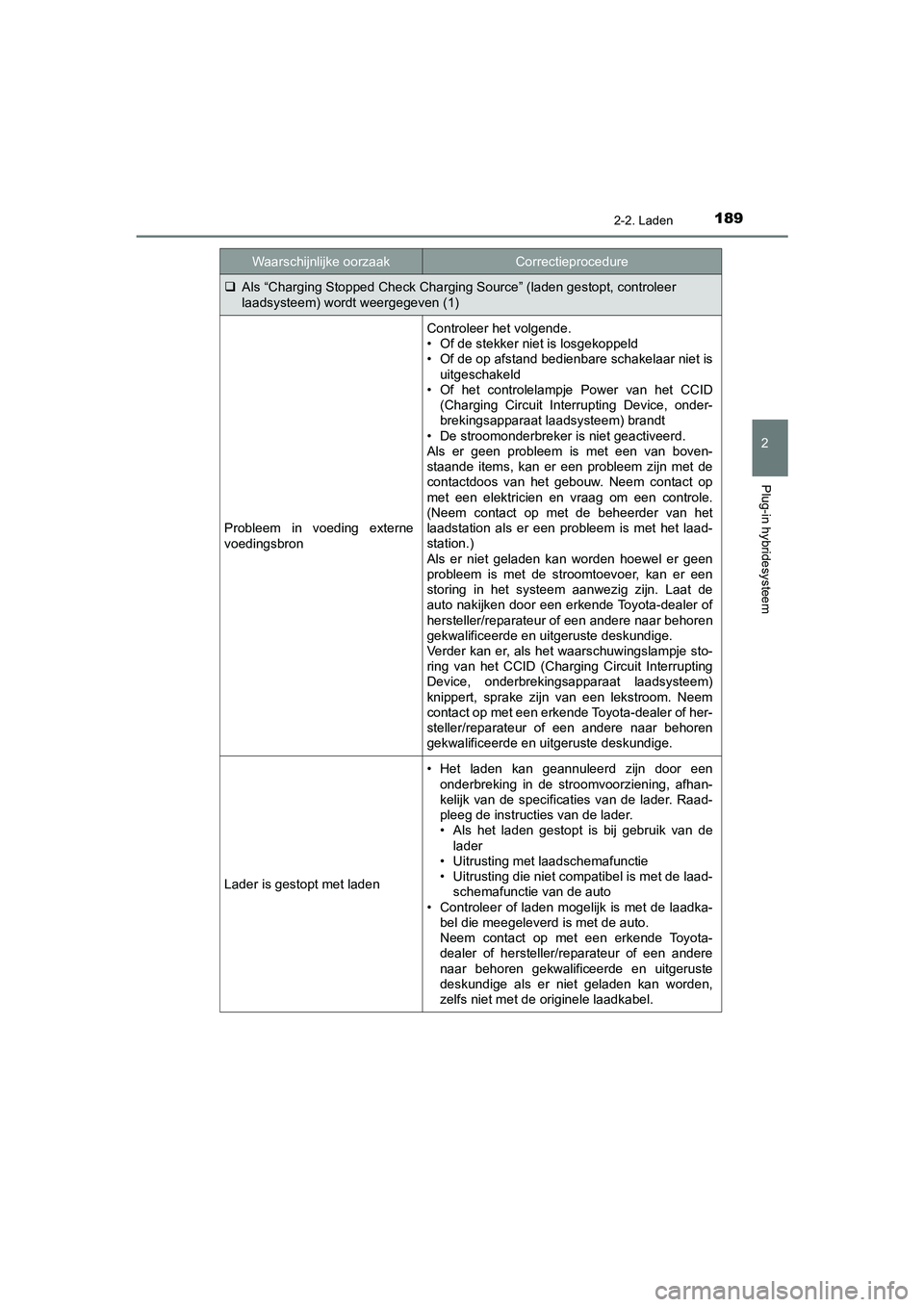

Als “Charging Stopped Check Charging Source” (laden gestopt, controleer
laadsysteem) wordt weergegeven (1)
Probleem in voeding externe
voedingsbron
Controleer het volgende.
• Of de stekker niet is losgekoppeld
• Of de op afstand bedienbare schakelaar niet is
uitgeschakeld
• Of het controlelampje Power van het CCID (Charging Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem) brandt
• De stroomonderbreker is niet geactiveerd.
Als er geen probleem is met een van boven-
staande items, kan er een probleem zijn met de
contactdoos van het gebouw. Neem contact op
met een elektricien en vraag om een controle.
(Neem contact op met de beheerder van het
laadstation als er een probleem is met het laad-
station.)
Als er niet geladen kan worden hoewel er geen
probleem is met de stroomtoevoer, kan er een
storing in het systeem aanwezig zijn. Laat de
auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Verder kan er, als het waarschuwingslampje sto-
ring van het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem)
knippert, sprake zijn van een lekstroom. Neem
contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Lader is gestopt met laden
• Het laden kan geannuleerd zijn door een onderbreking in de stroomvoorziening, afhan-
kelijk van de specificaties van de lader. Raad-
pleeg de instructies van de lader.
• Als het laden gestopt is bij gebruik van delader
• Uitrusting met laadschemafunctie
• Uitrusting die niet compatibel is met de laad- schemafunctie van de auto
• Controleer of laden mogelijk is met de laadka- bel die meegeleverd is met de auto.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als er niet geladen kan worden,
zelfs niet met de originele laadkabel.
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 189 Tuesday, May 11, 2021 9:32 AM
