TOYOTA PRIUS PLUG-IN HYBRID 2021 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2021, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2021Pages: 818, PDF Size: 82.16 MB
Page 461 of 818

4605-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)●
Als er sneeuwkettingen, een compact reservewiel of een bandenreparatieset worden
toegepast.
●
De auto rijdt op een bijzonder hobbelige weg,
op een helling, op grind of op gras
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
Vertrouw niet blindelings op het systeem, aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de verantwoordelijkheid van de bestuurder om de
omgeving van de auto in de gaten te houden en veilig te rijden.
■ Ervoor zorgen dat he t systeem goed werkt
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorkomen.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Plaats geen stickers of elektronische onderdelen zoals een kentekenplaat met
achtergrondverlichting (met name fluorescerende), een mistlamp, een
spatbordantenne of een draadloze antenne in de buurt van een radarsensor.
● Stel de omgeving van de sensor niet bloot aan krachtige schokken. Als deze wel
aan krachtige schokken is blootgesteld, laat de auto dan nakijken door een
erkende Toyota-dealer of hersteller/r eparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de voor- de achterbumper moet worden verwijderd/
geplaatst of vervangen.
● Wijzig, demonteer of spuit de sensoren niet.
● Bevestig geen afdekking op de kentekenplaat.
● Houd de bandenspanning op de juiste waarde.
■ Wanneer moet de functie uitgeschakeld worden
Schakel in de volgende situaties de functie uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding is.
● Het niet in acht nemen van bovenstaande waarschuwingen.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 460 Tuesday, May 11, 2021 9:32 AM
Page 462 of 818

4615-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
WAARSCHUWING
■Zijsensoren
In de onderstaande situaties werkt de Toyota Parking Assist-sensor mogelijk niet
goed, waardoor een ongeval kan ontstaan. Rijd met de nodige voorzichtigheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort met de
auto is gereden en de scan van de zijkanten is voltooid. ( Blz. 456)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels mogelijk niet
worden gesignaleerd, afhankelijk van de situatie rondom de auto.
Op dat moment wordt de weergave van de werking van de zijsensor ( Blz. 451)
tijdelijk uitgeschakeld.
■ Opmerkingen bij het wassen van de auto
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de
sensoren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
stoom.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 461 Tuesday, May 11, 2021 9:32 AM
Page 463 of 818

4625-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er geen
piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 462 Tuesday, May 11, 2021 9:32 AM
Page 464 of 818

4635-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Parking Suppor t Brake-functie
Het systeem werkt in de volgende situaties wanneer in de rijrichting van de
auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
◆Het gaspedaal wordt te diep ingetrapt
: Indien aanwezig
Wanneer zich mogelijk een aanrijding met een obstakel zal voordoen bij
het parkeren of het rijden met een la ge snelheid en de auto plotseling
naar voren beweegt doordat he t gaspedaal per ongeluk wordt
ingetrapt, of wanneer de auto in beweging treedt doordat de verkeerde
schakelstand wordt geselecteerd, signaleren de sensoren obstakels
voor en achter de auto in de rijr ichting van de auto en werkt het
systeem om de gevolgen van een aanrijding met obstakels als een
muur zo veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 463 Tuesday, May 11, 2021 9:32 AM
Page 465 of 818

4645-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

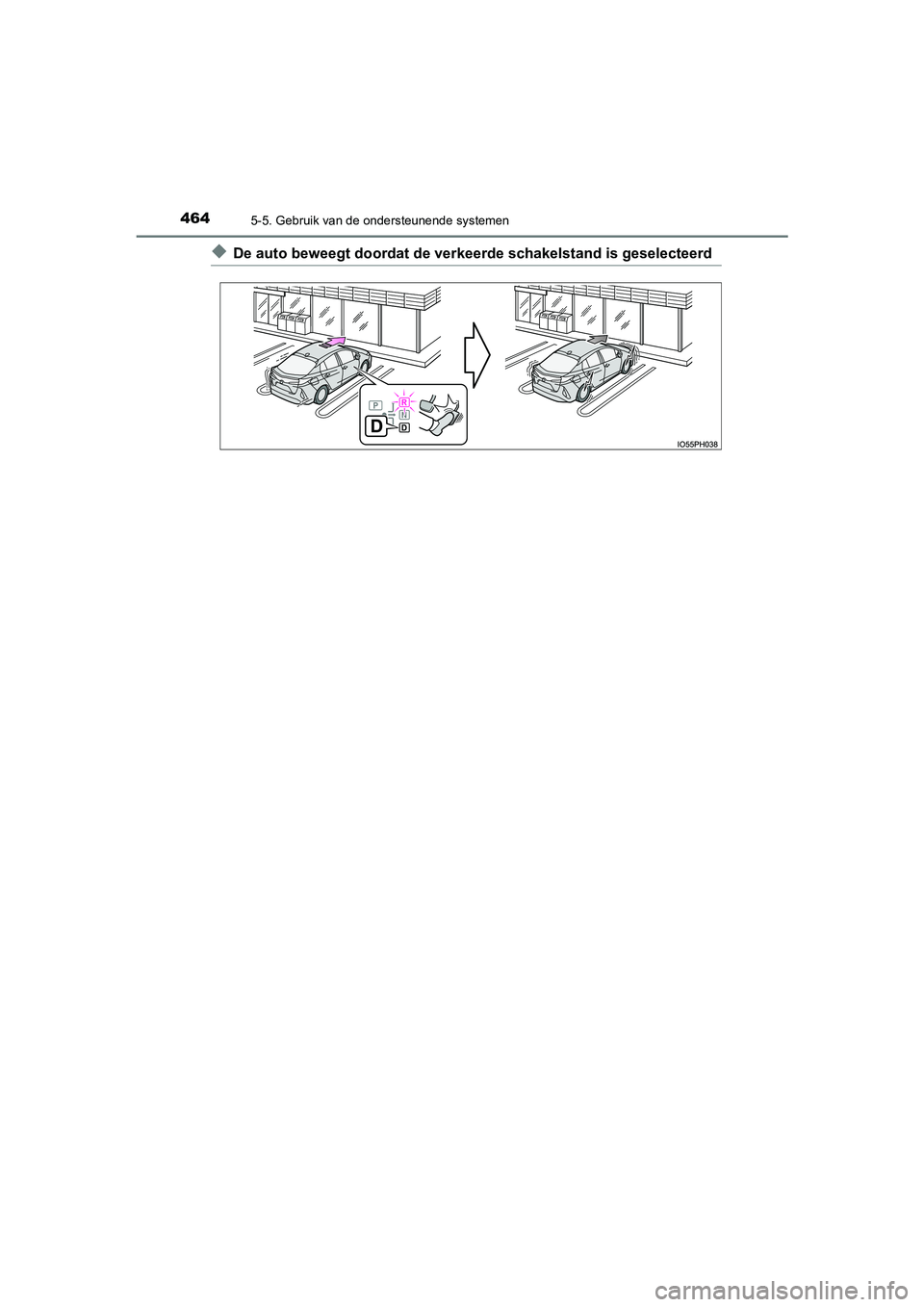

◆De auto beweegt doordat de verkeerde schakelstand is geselecteerd
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 464 Tuesday, May 11, 2021 9:32 AM
Page 466 of 818

4655-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functie k an worden ingeschakeld/uitgeschakeld
via het scherm ( Blz. 247) van het multi-informatiedisplay.
Wanneer de Parking Support Brake-
functie is uitgeschakeld, gaat het con-
trolelampje PKSB OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, wordt de werking van
het systeem pas hervat wanneer de functie weer wordt ingeschakeld via het
scherm op het multi-informatiedisplay. (De werking van het systeem wordt
niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 465 Tuesday, May 11, 2021 9:32 AM
Page 467 of 818

4665-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

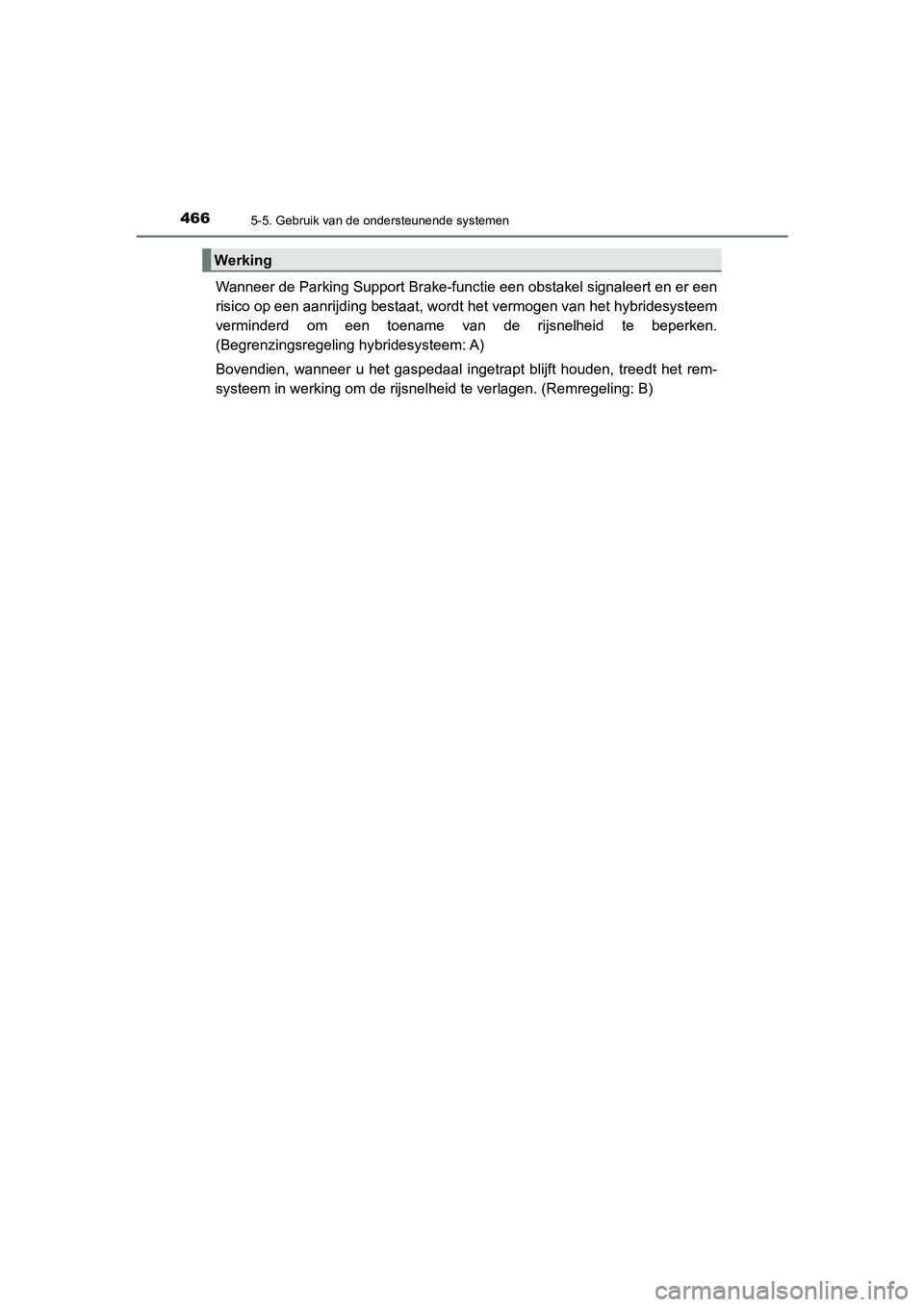

Wanneer de Parking Support Brake-functie een obstakel signaleert en er een
risico op een aanrijding bestaat, wordt het vermogen van het hybridesysteem
verminderd om een toename van de rijsnelheid te beperken.
(Begrenzingsregeling hybridesysteem: A)
Bovendien, wanneer u het gaspedaal ingetrapt blijft houden, treedt het rem-
systeem in werking om de rijsnelheid te verlagen. (Remregeling: B)
Werking
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 466 Tuesday, May 11, 2021 9:32 AM
Page 468 of 818

4675-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden

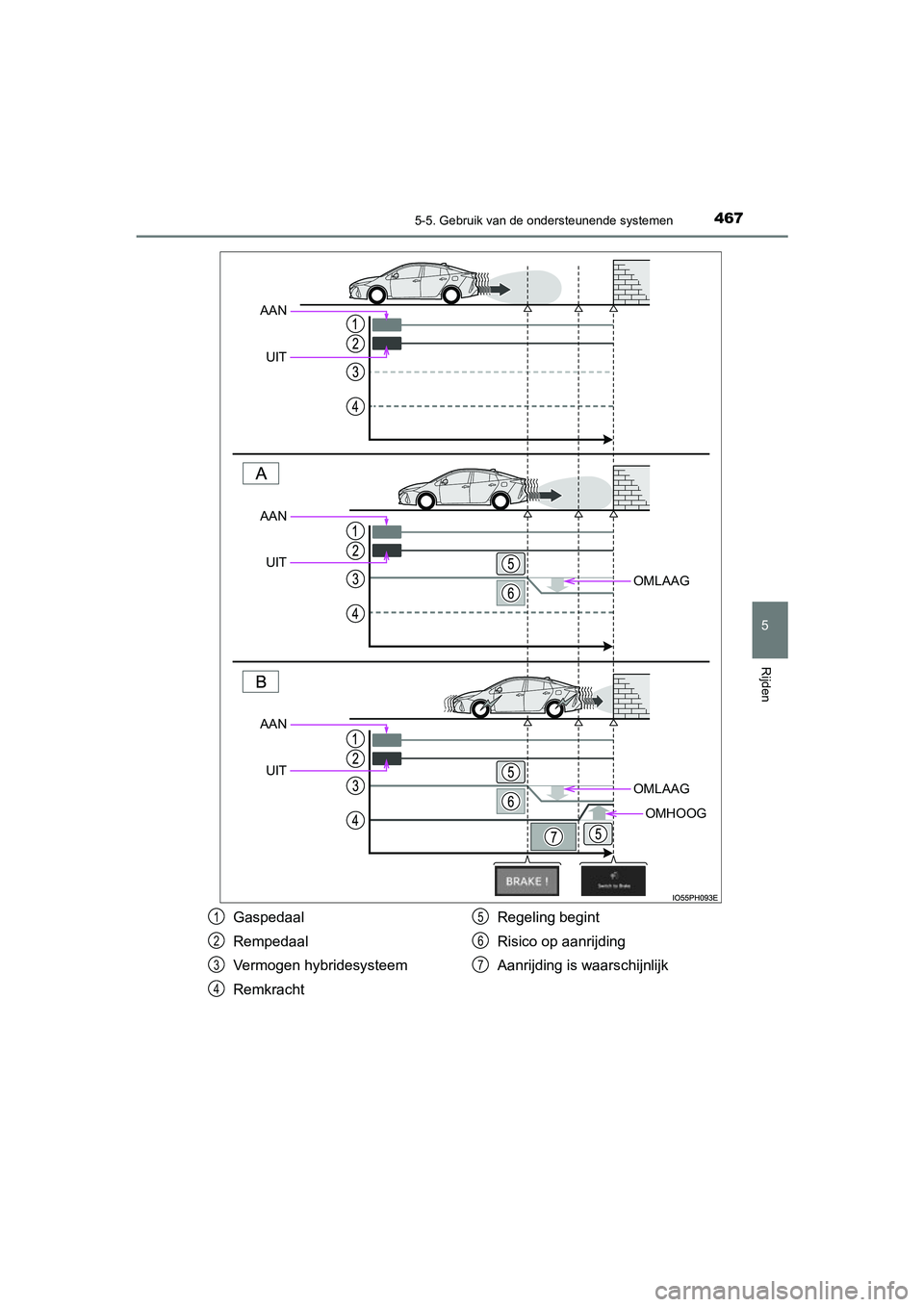

OMLAAG
OMLAAG
OMHOOG
AANUIT
AANUIT
AAN
UIT
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Regeling begint
Risico op aanrijding
Aanrijding is waarschijnlijk1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 467 Tuesday, May 11, 2021 9:32 AM
Page 469 of 818

4685-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

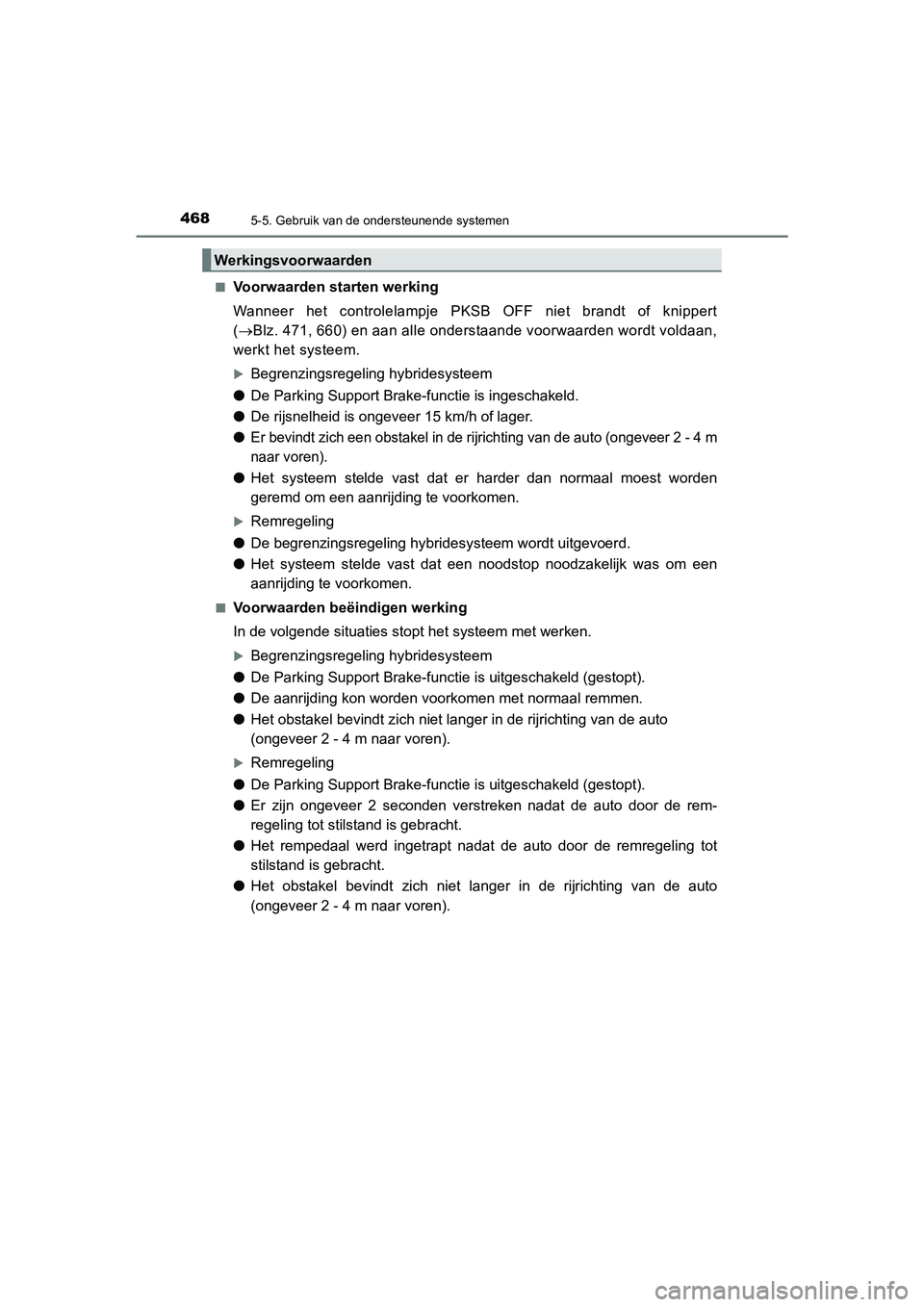

Voorwaarden starten werking
Wanneer het controlelampje PKSB
OFF niet brandt of knippert
(
Blz. 471, 660) en aan alle onderstaande voorwaarden wordt voldaan,
werkt het systeem.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is ingeschakeld.
● De rijsnelheid is ongeveer 15 km/h of lager.
●
Er bevindt zich een obstakel in de r ijrichting van de auto (ongeveer 2 - 4 m
naar voren).
● Het systeem stelde vast dat er harder dan normaal moest worden
geremd om een aanrijding te voorkomen.
Remregeling
● De begrenzingsregeling hybridesysteem wordt uitgevoerd.
● Het systeem stelde vast dat een noodstop noodzakelijk was om een
aanrijding te voorkomen.
■Voorwaarden beëindigen werking
In de volgende situaties stopt het systeem met werken.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● De aanrijding kon worden voorkomen met normaal remmen.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto
(ongeveer 2 - 4 m naar voren).
Remregeling
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● Er zijn ongeveer 2 seconden verstreken nadat de auto door de rem-
regeling tot stilstand is gebracht.
● Het rempedaal werd ingetrapt nadat de auto door de remregeling tot
stilstand is gebracht.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto
(ongeveer 2 - 4 m naar voren).
Werkingsvoorwaarden
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 468 Tuesday, May 11, 2021 9:32 AM
Page 470 of 818

4695-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden

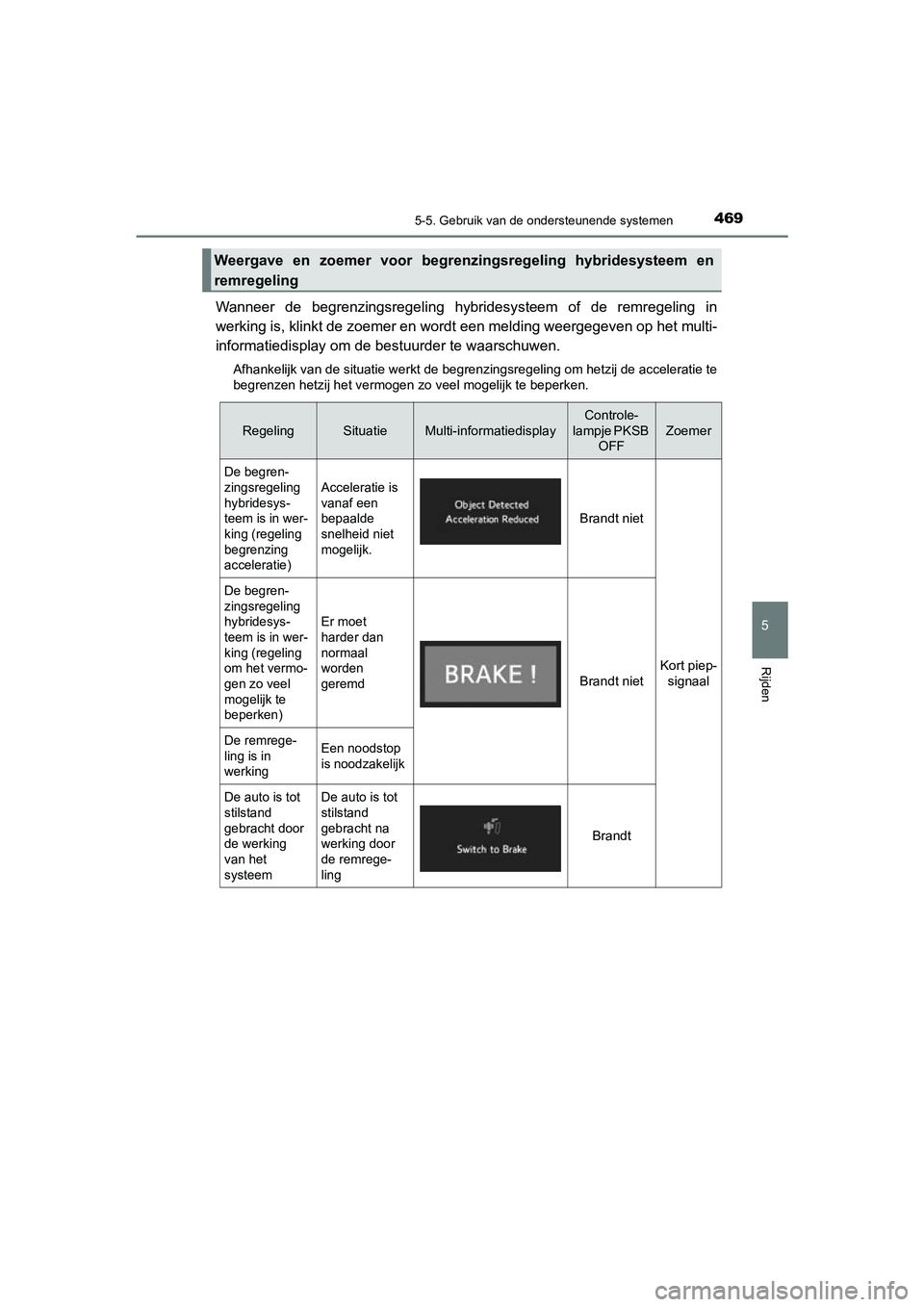

Wanneer de begrenzingsregeling hybridesysteem of de remregeling in
werking is, klinkt de zoemer en wordt een melding weergegeven op het multi-
informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling om hetzij de acceleratie te
begrenzen hetzij het vermogen zo veel mogelijk te beperken.
Weergave en zoemer voor begrenzingsregeling hybridesysteem en
remregeling
RegelingSituatieMulti-informatiedisplay
Controle-
lampje PKSB OFF
Zoemer
De begren-
zingsregeling
hybridesys-
teem is in wer-
king (regeling
begrenzing
acceleratie)
Acceleratie is
vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort piep-signaal
De begren-
zingsregeling
hybridesys-
teem is in wer-
king (regeling
om het vermo-
gen zo veel
mogelijk te
beperken)
Er moet
harder dan
normaal
worden
geremd
Brandt niet
De remrege-
ling is in
werkingEen noodstop
is noodzakelijk
De auto is tot
stilstand
gebracht door
de werking
van het
systeemDe auto is tot
stilstand
gebracht na
werking door
de remrege-
ling
Brandt
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 469 Tuesday, May 11, 2021 9:32 AM
