TOYOTA PRIUS PLUG-IN HYBRID 2021 Instructieboekje (in Dutch)

7108-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 710 Tuesday, May 11, 2021 9:32 AM

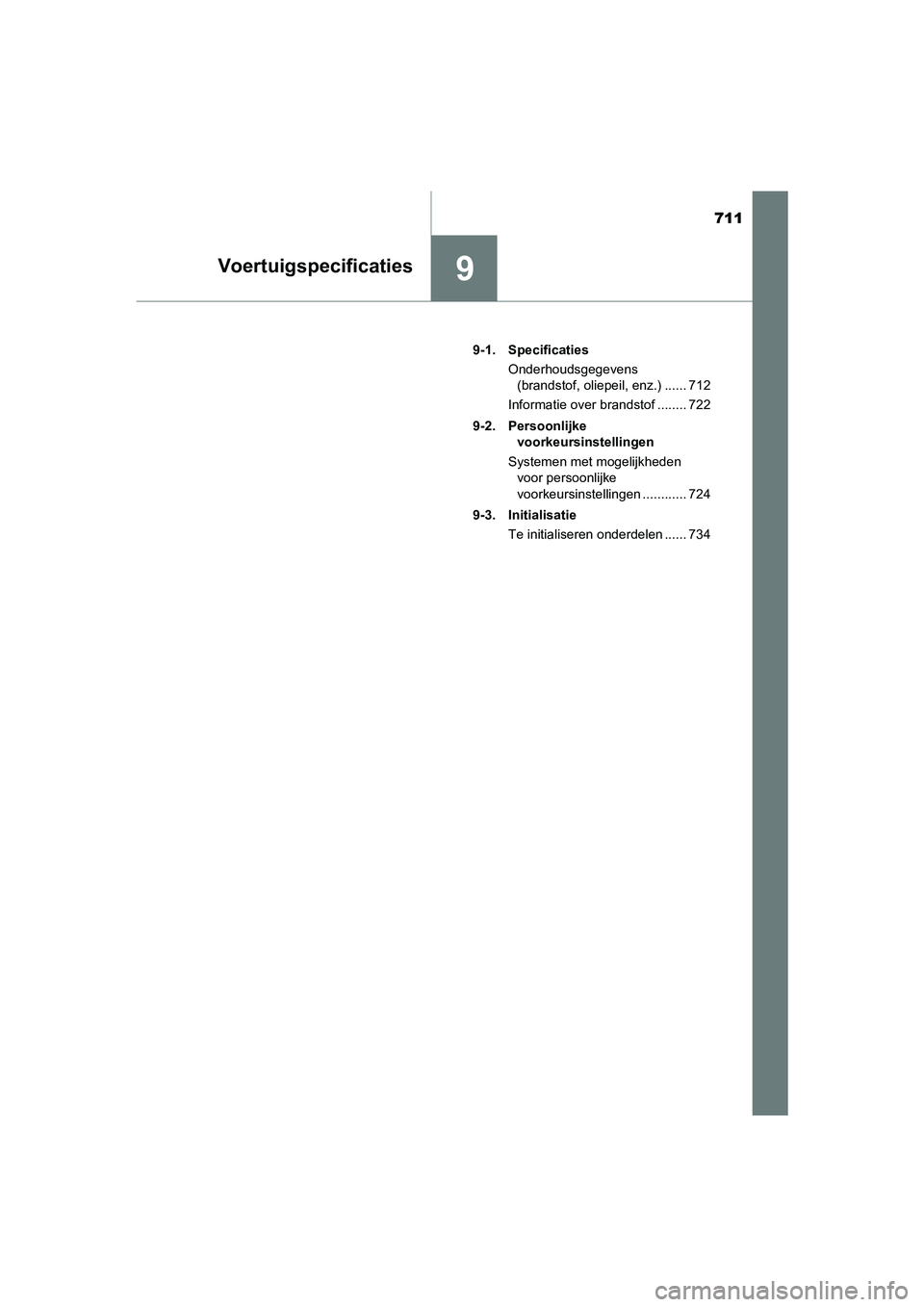

711
9Voertuigspecificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) ...... 712
Informatie over brandstof ........ 722
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ............ 724
9-3. Initialisatie Te initialiseren onderdelen ...... 734
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 711 Tuesday, May 11, 2021 9:32 AM

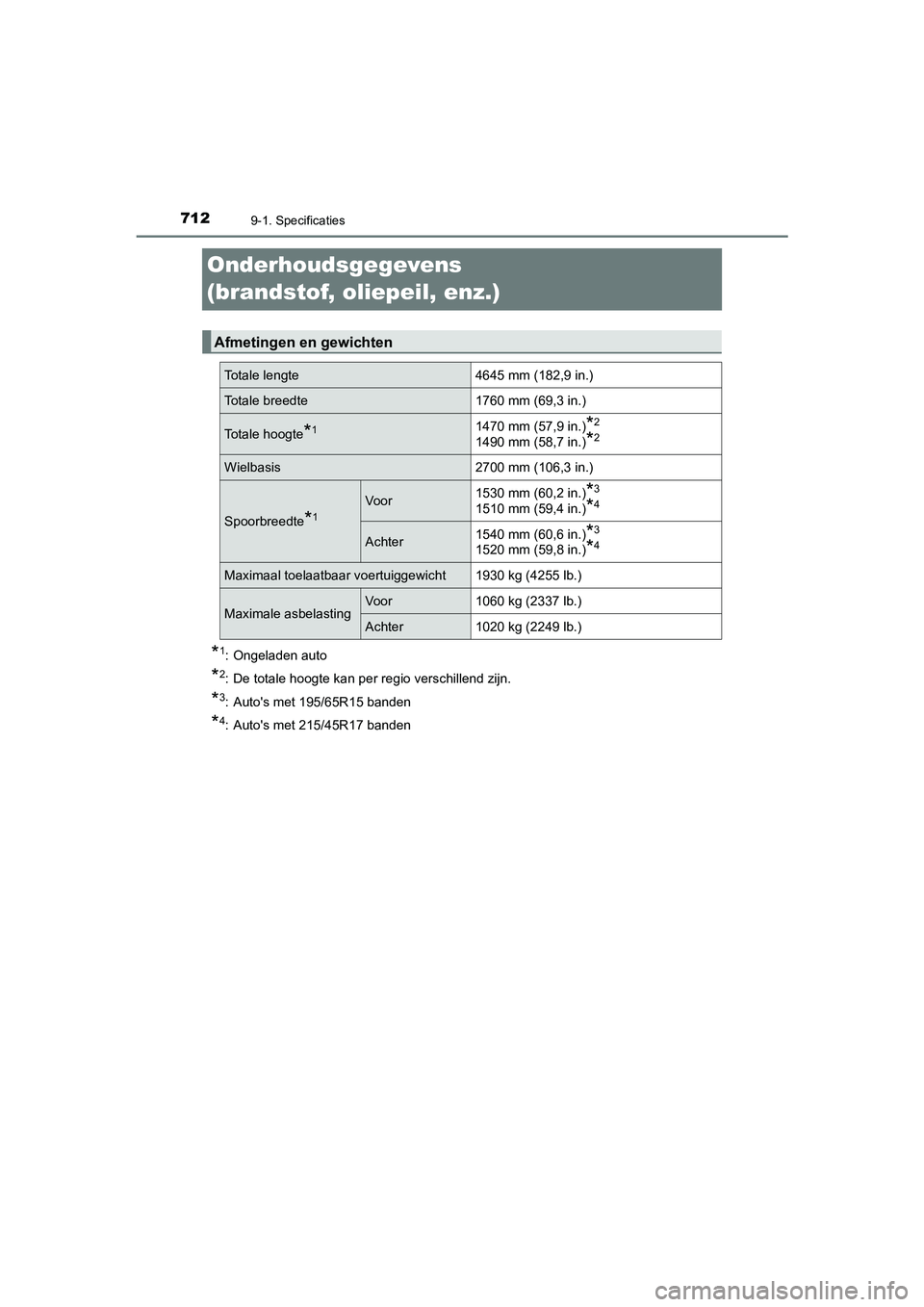

7129-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: De totale hoogte kan per regio verschillend zijn.
*3: Auto's met 195/65R15 banden
*4: Auto's met 215/45R17 banden
Afmetingen en gewichten
Totale lengte4645 mm (182,9 in.)
Totale breedte1760 mm (69,3 in.)
Totale hoogte*11470 mm (57,9 in.)*2
1490 mm (58,7 in.)*2
Wielbasis2700 mm (106,3 in.)
Spoorbreedte*1Voor1530 mm (60,2 in.)*3
1510 mm (59,4 in.)*4
Achter1540 mm (60,6 in.)*3
1520 mm (59,8 in.)*4
Maximaal toelaatbaar voertuiggewicht1930 kg (4255 lb.)
Maximale asbelastingVoor1060 kg (2337 lb.)
Achter1020 kg (2249 lb.)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 712 Tuesday, May 11, 2021 9:32 AM

7139-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
9
Voertuigspecificaties

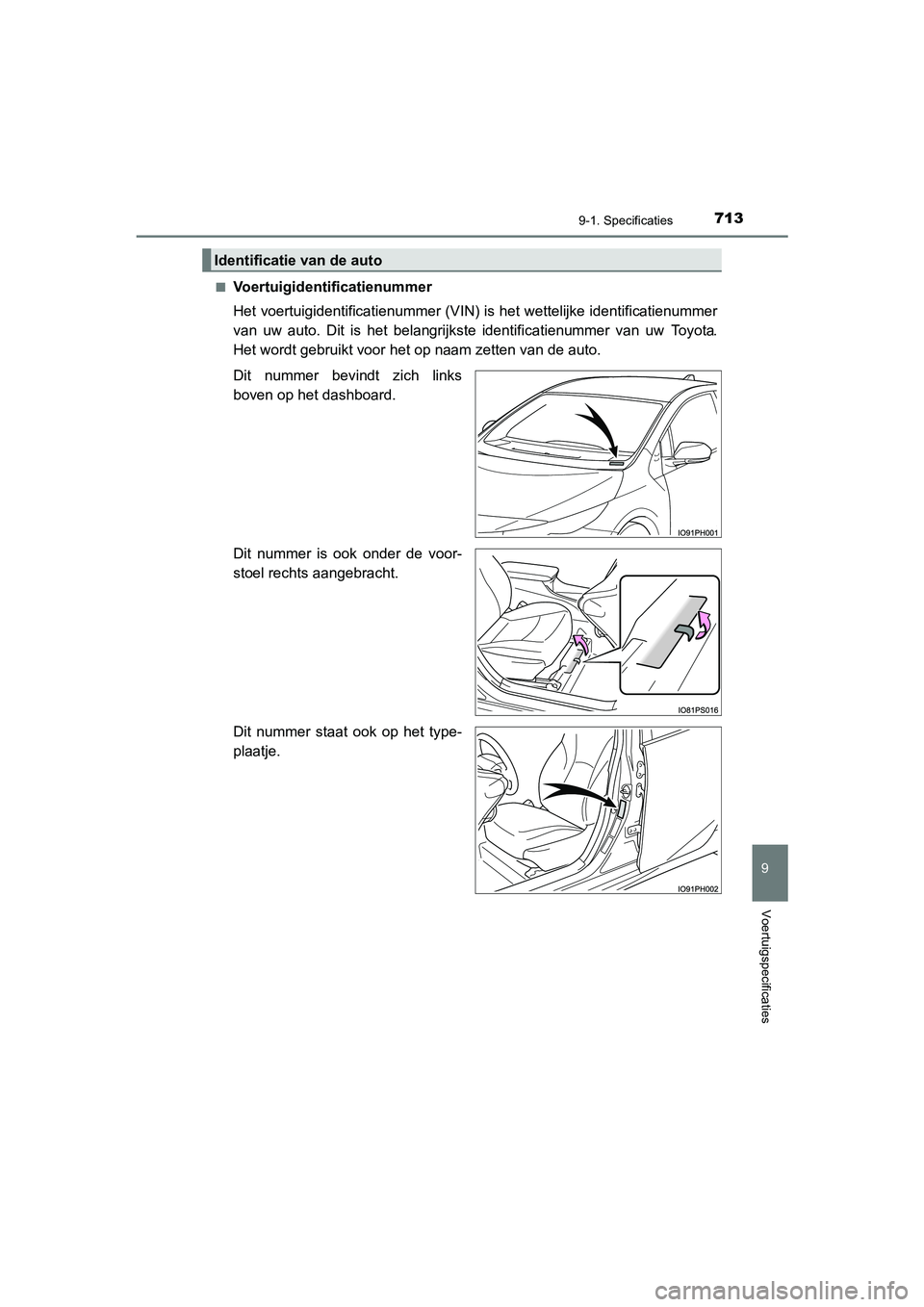

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste identificatienummer van uw Toyota.
Het wordt gebruikt voor het op naam zetten van de auto.
Dit nummer bevindt zich links
boven op het dashboard.
Dit nummer is ook onder de voor-
stoel rechts aangebracht.
Dit nummer staat ook op het type-
plaatje.
Identificatie van de auto
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 713 Tuesday, May 11, 2021 9:32 AM

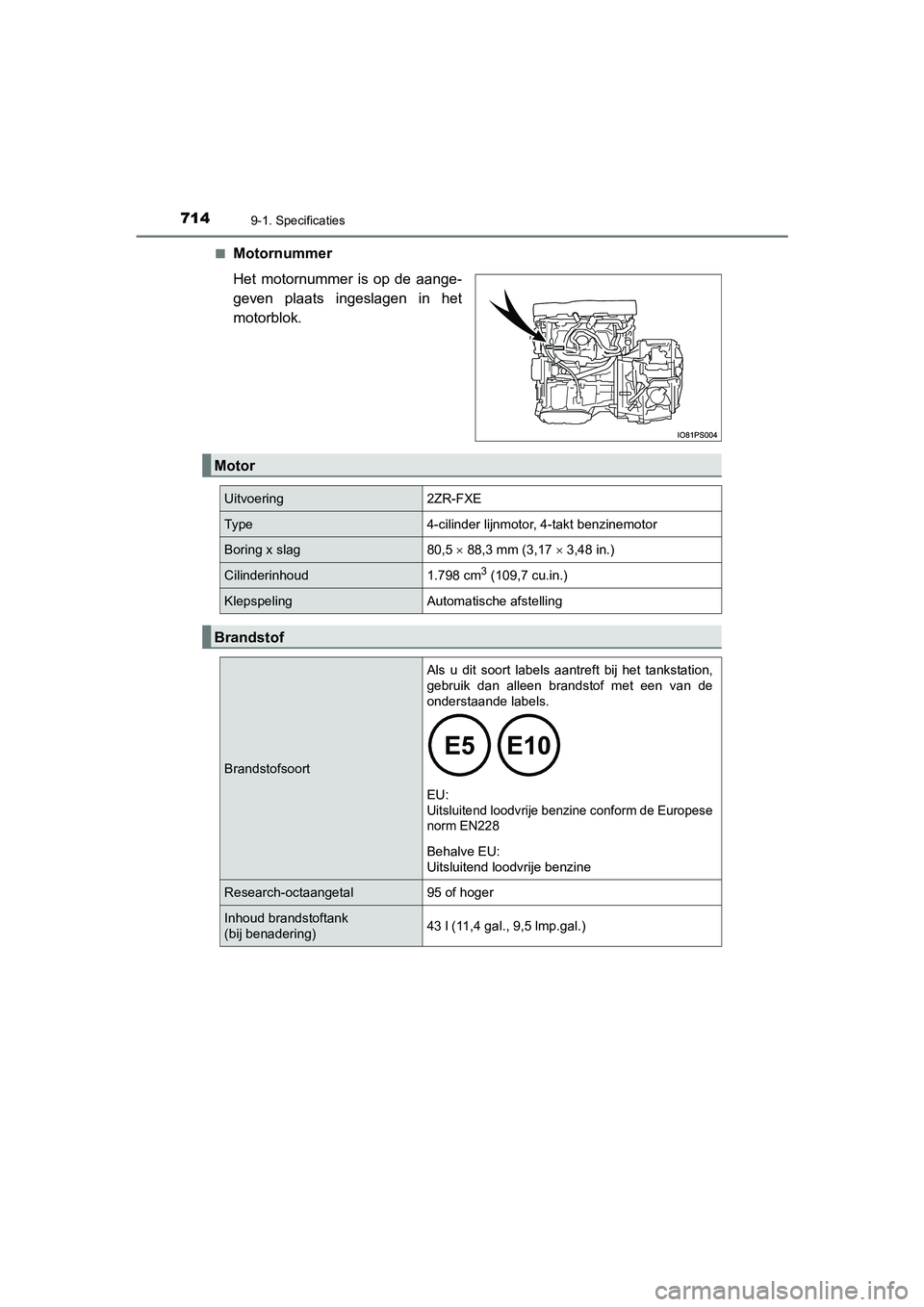

7149-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Motornummer
Het motornummer is op de aange-
geven plaats ingeslagen in het
motorblok.
Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5
 88,3 mm (3,17  3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.

EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(bij benadering)43 l (11,4 gal., 9,5 lmp.gal.)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 714 Tuesday, May 11, 2021 9:32 AM

7159-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
9
Voertuigspecificaties
Motor/generator / tractiemotor
Tractiemotor
■Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het ver-versen van de motorolie. Plaats de auto op een horizontale ondergrond. Breng de
motor op bedrijfstemperatuur en schakel het hybridesysteem uit, wacht ten minste
5 minuten en controleer het oliepeil met de peilstok.

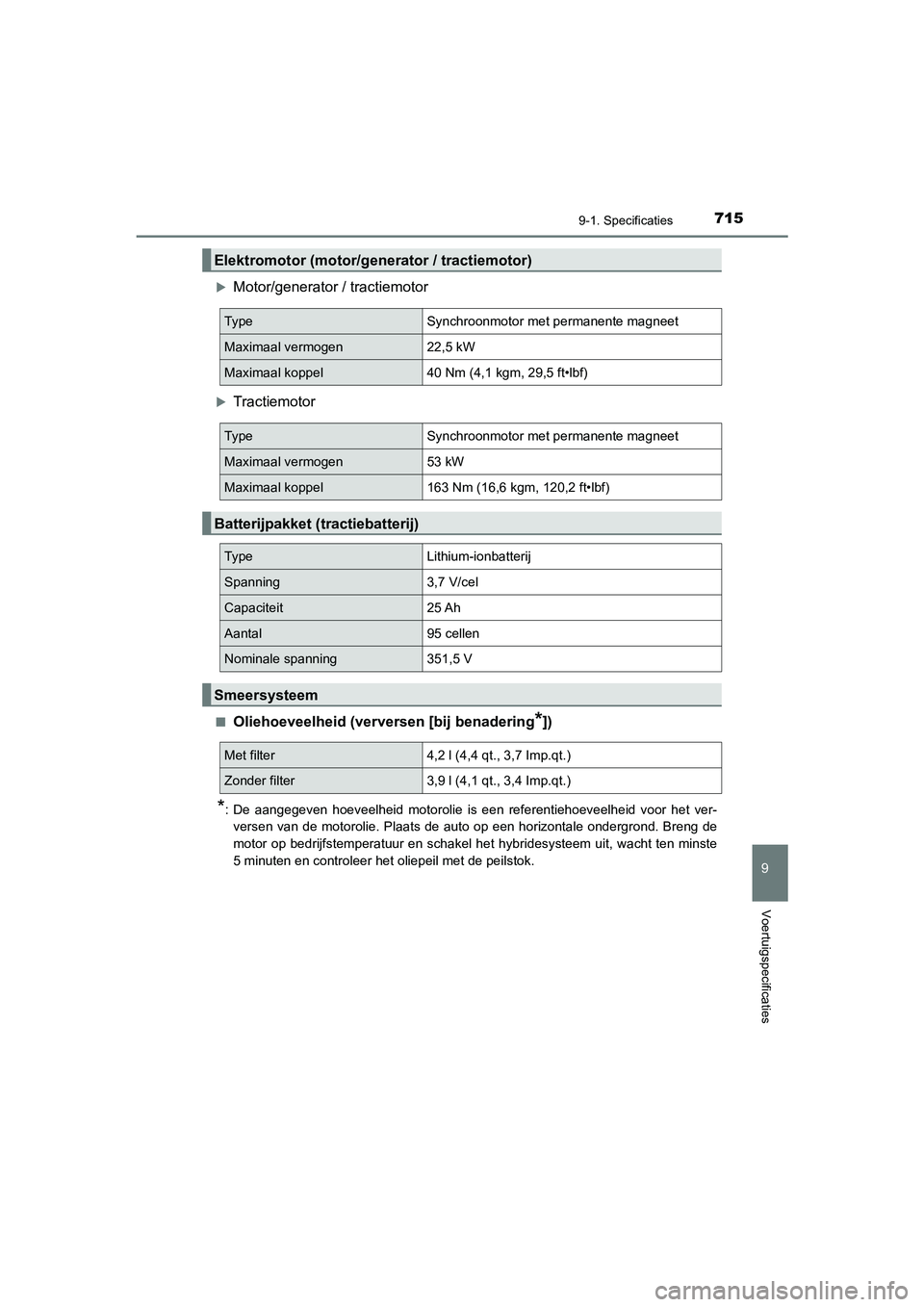

Elektromotor (motor/generator / tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen22,5 kW
Maximaal koppel40 Nm (4,1 kgm, 29,5 ft•lbf)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen53 kW
Maximaal koppel163 Nm (16,6 kgm, 120,2 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eLithium-ionbatterij
Spanning3,7 V/cel
Capaciteit25 Ah
Aantal95 cellen
Nominale spanning351,5 V
Smeersysteem
Met filter4,2 l (4,4 qt., 3,7 Imp.qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp.qt.)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 715 Tuesday, May 11, 2021 9:32 AM

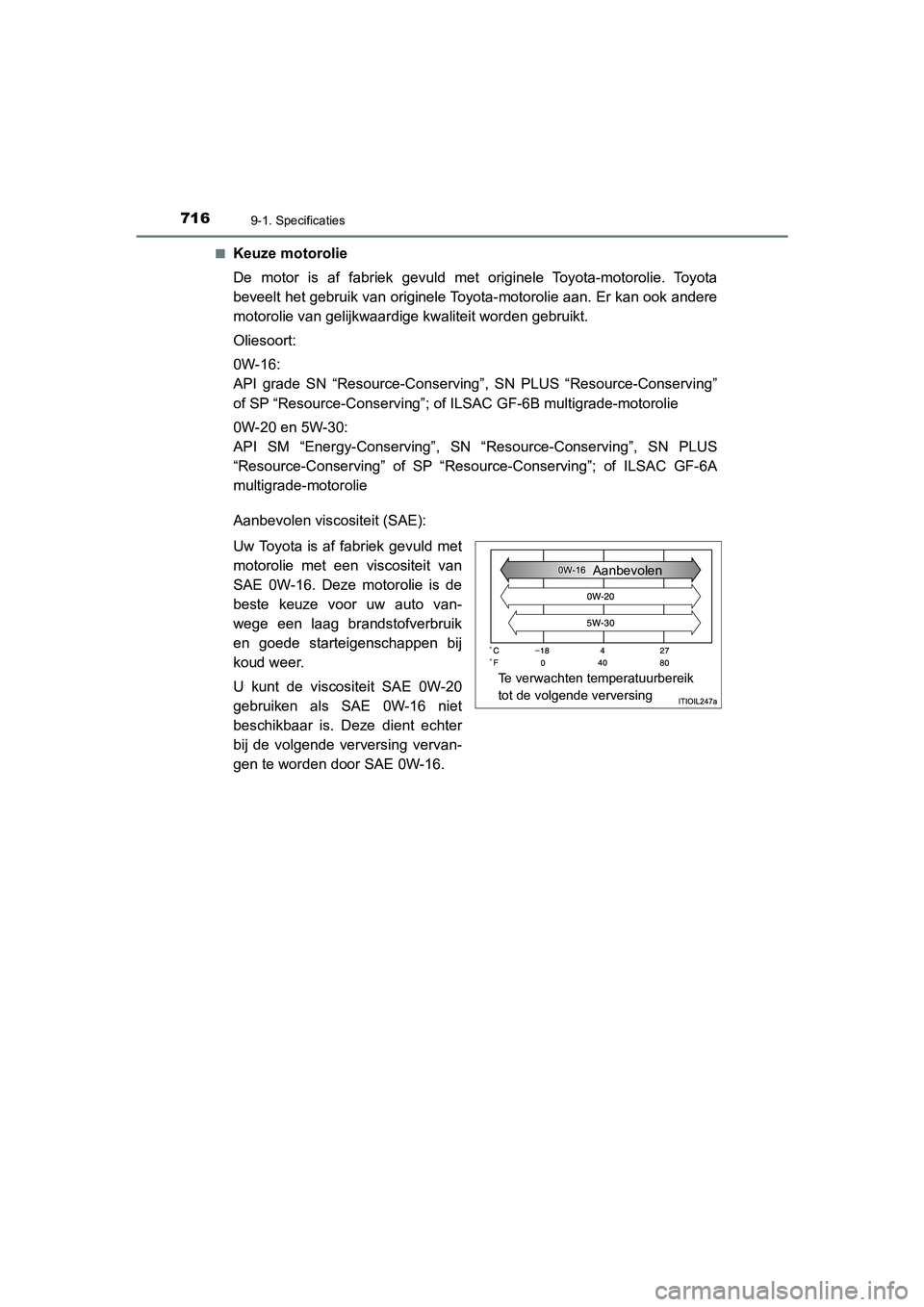

7169-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
, SN PLUS “Resource-Conserving”
of SP “Resource-Conserving”; of ILSAC GF-6B multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP “Resour ce-Conserving”; of ILSAC GF-6A
multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-16. Deze motorolie is de
beste keuze voor uw auto van-
wege een laag brandstofverbruik
en goede starteigenschappen bij
koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter
bij de volgende verversing vervan-
gen te worden door SAE 0W-16.
Te verwachten temperatuurbereik
tot de volgende verversing Aanbevolen
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 716 Tuesday, May 11, 2021 9:32 AM

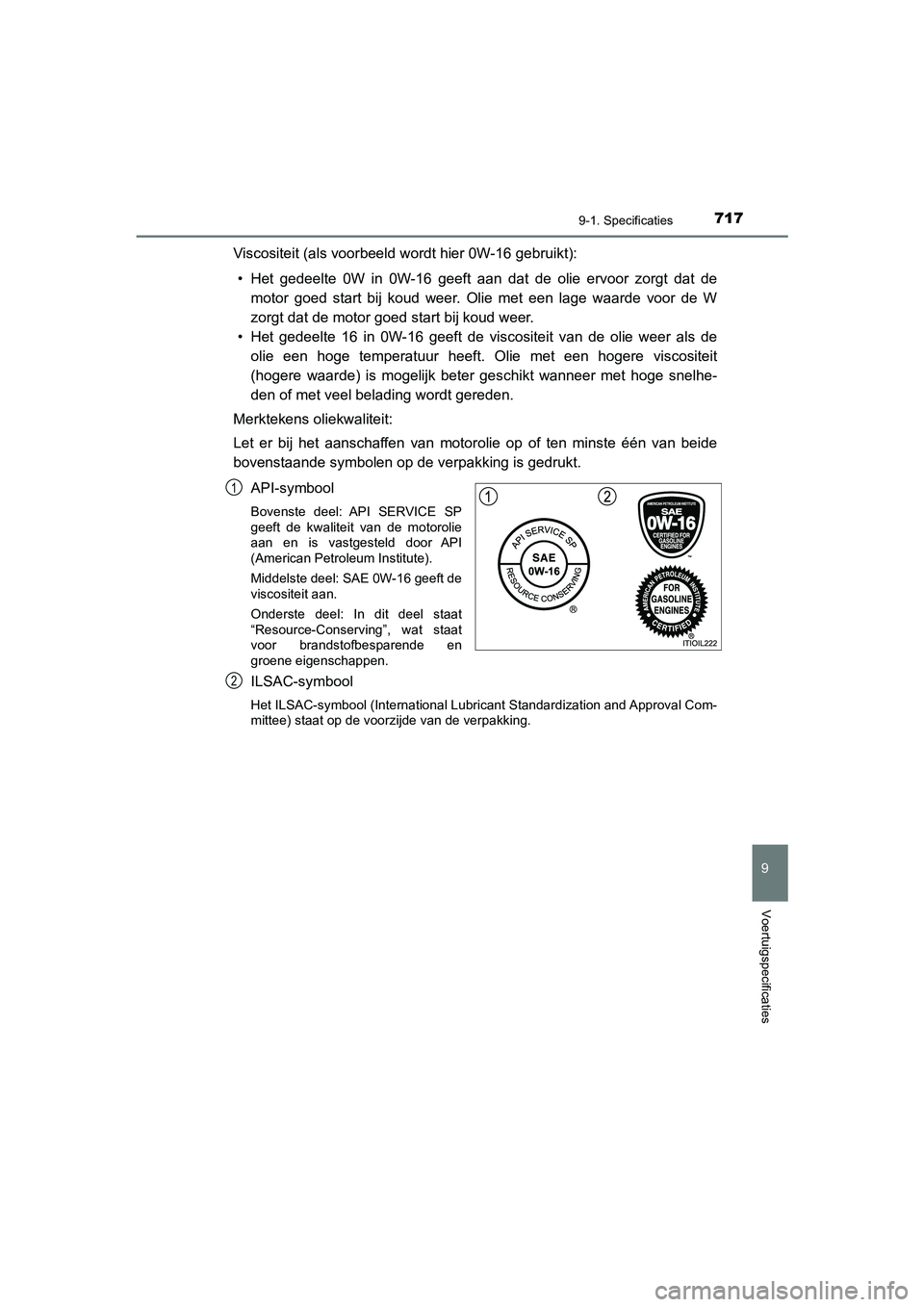

7179-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
9
Voertuigspecificaties
Viscositeit (als voorbeeld wordt hier 0W-16 gebruikt):• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor de W
zorgt dat de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter geschikt wanneer met hoge snelhe-
den of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van beide
bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SP
geeft de kwaliteit van de motorolie
aan en is vastgesteld door API
(American Petroleum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubric ant Standardization and Approval Com-
mittee) staat op de voorzijde van de verpakking.
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 717 Tuesday, May 11, 2021 9:32 AM

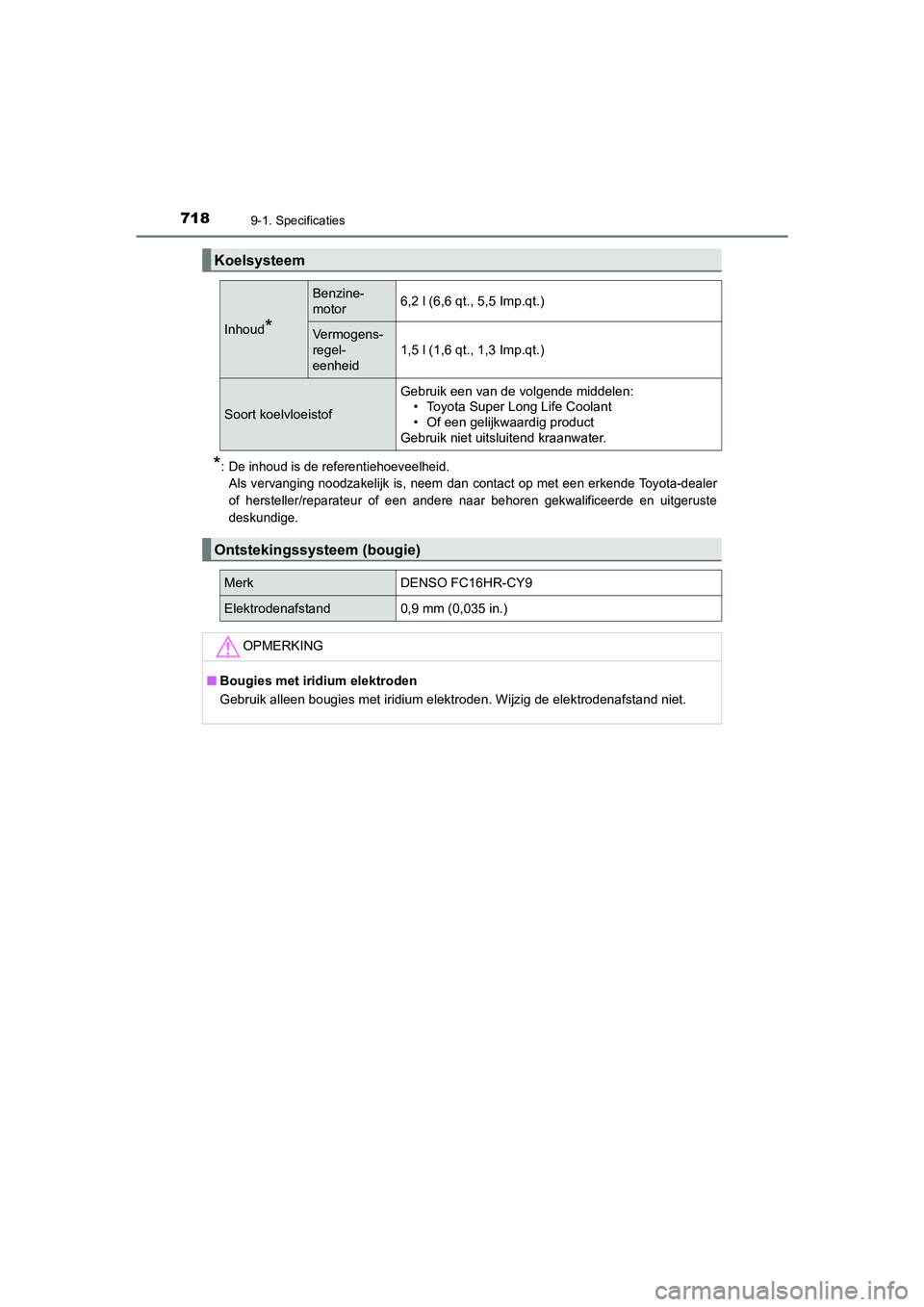

7189-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Koelsysteem
Inhoud*
Benzine-
motor6,2 l (6,6 qt., 5,5 Imp.qt.)
Vermogens-
regel-
eenheid
1,5 l (1,6 qt., 1,3 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen: • Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-CY9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 718 Tuesday, May 11, 2021 9:32 AM

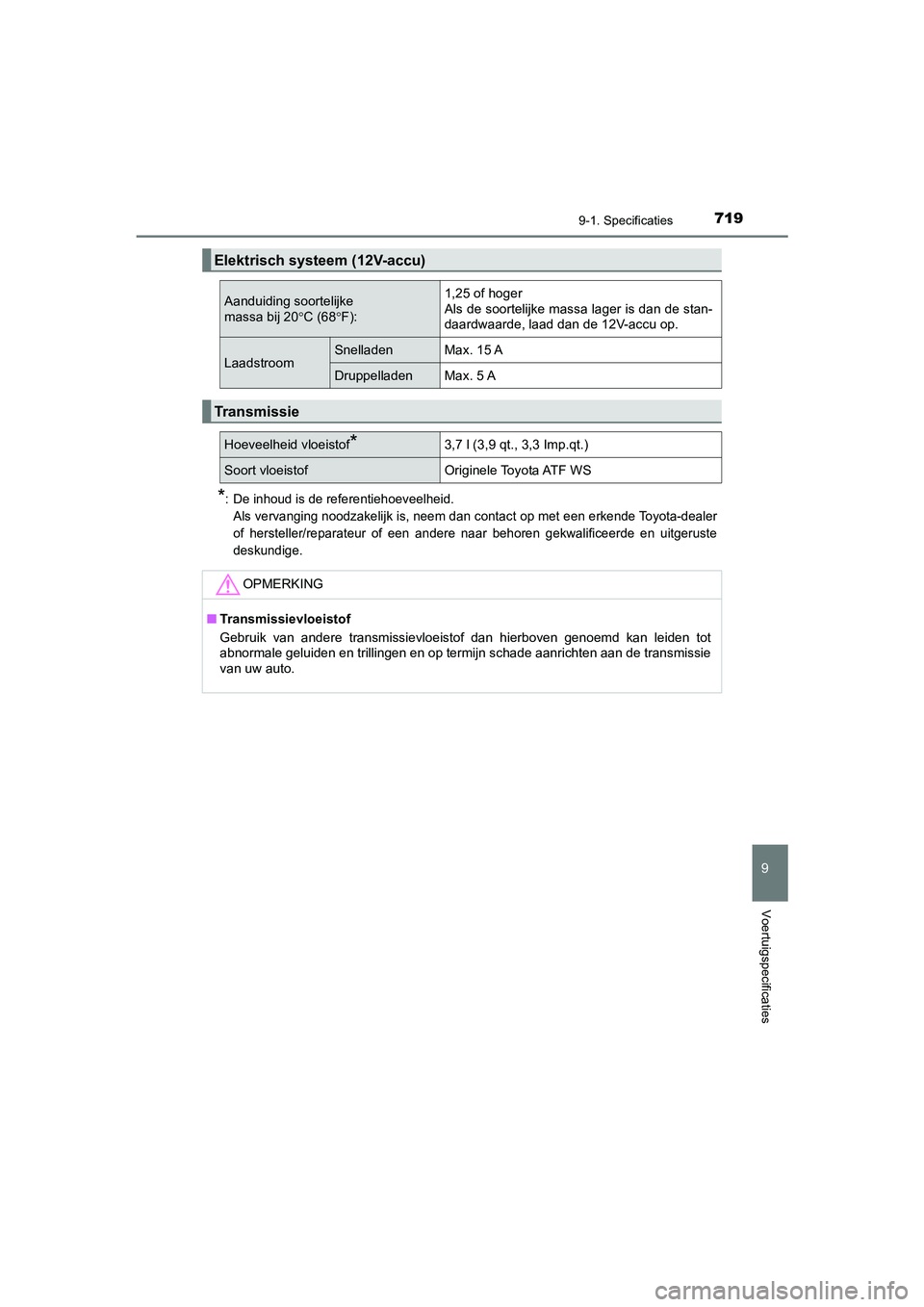

7199-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
9
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Elektrisch systeem (12V-accu)
Aanduiding soortelijke
massa bij 20 C (68 F): 1,25 of hoger
Als de soortelijke massa lager is dan de stan-
daardwaarde, laad dan de 12V-accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Transmissie
Hoeveelheid vloeistof*3,7 l (3,9 qt., 3,3 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■
Transmissievloeistof
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie
van uw auto.
