air condition TOYOTA PRIUS PLUG-IN HYBRID 2021 Instructieboekje (in Dutch)

INHOUDSOPGAVE4
Prius Plug-in Hybrid_OM_OM47E75E_(EE)5-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense............... 355
PCS (Pre-Crash Safety-systeem).................... 368
LTA (Lane Tracing Assist) ...... 379
RSA (Road Sign Assist) .......... 395
Dynamic Radar Cruise Control met volledig
snelheidsbereik..................... 401
Rijmodusselectieschakelaar ... 418
Snelheidsbegrenzer ................ 420
BSM (Blind Spot Monitor) ....... 423 • De Blind Spot Monitor-functie ................... 439
• De Rear Crossing Traffic Alert-functie ............. 443
Toyota Parking Assist-sensor ........................ 450
Parking Support Brake-functie ........................ 463
S-IPA (Simple Intelligent Parking Assist-systeem) ....... 474
GPF-systeem (benzineroetfilter).................. 508
Ondersteunende systemen ..... 509
5-6. Rijtips Rijden in de winter .................. 516 6-1. Gebruik van de airconditioning
en de achterruitverwarming
Automatische airconditioning...522
Op afstand bedienbare airconditioning .......................535
Stoelverwarming ......................539
6-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting ...541 • Interieurverlichting voor ......542
• Leeslampjes voor................542
• Interieurverlichting achter ...543
6-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ............544
• Dashboardkastje .................545
• Consolevak .........................545
• Bekerhouders .....................546
• Fleshouders/ portiervakken ......................547
• Extra opbergvakken ............548
• Opbergzakken rugleuning...549
Voorzieningen in de bagageruimte ........................550
6-4. Gebruik van de overige voorzieningen in het
interieur
Overige voorzieningen in het interieur ...........................555
• Zonnekleppen .....................555
• Make-upspiegels.................555
• Accessoireaansluitingen .....556
• Draadloze lader ..................557
• Armsteun ............................563
• Kledinghaakjes ...................563
• Handgrepen ........................564
6Voorzieningen
in het interieur
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 4 Tuesday, May 11, 2021 9:32 AM

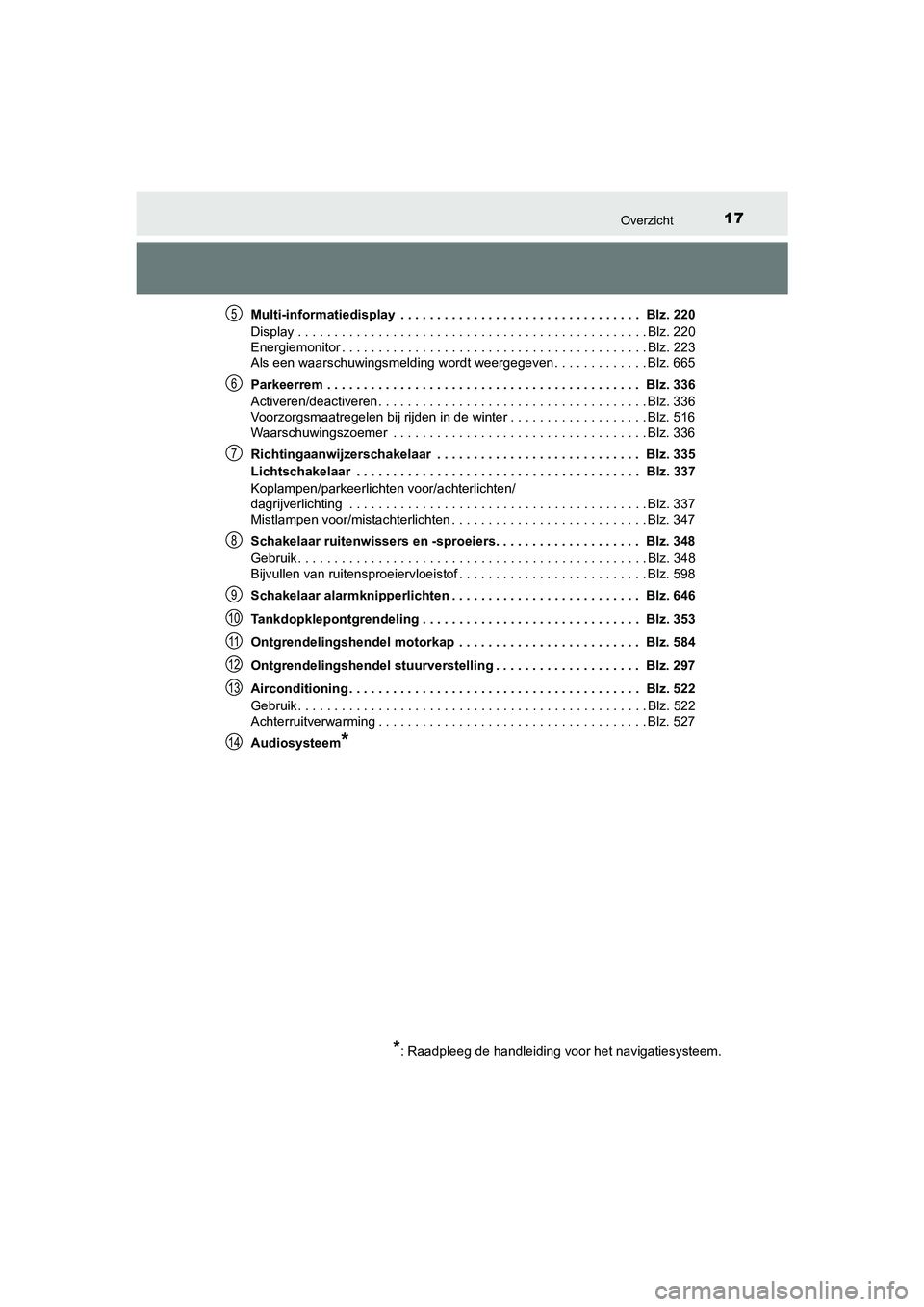

17Overzicht
Prius Plug-in Hybrid_OM_OM47E75E_(EE)Multi-informatiedisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 220
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 220
Energiemonitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 223
Als een waarschuwingsmelding wordt weergegeven . . . . . . . . . . . . . Blz. 665
Parkeerrem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 336
Activeren/deactiveren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 336
Voorzorgsmaatregelen bij rijden in de winter . . . . . . . . . . . . . . . . . . . Blz. 516
Waarschuwingszoemer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 336
Richtingaanwijzerschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 335
Lichtschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 337
Koplampen/parkeerlichten voor/achterlichten/
dagrijverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 337
Mistlampen voor/mistachterlichten . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 347
Schakelaar ruitenwissers en -sproeiers. . . . . . . . . . . . . . . . . . . . Blz. 348
Gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 348
Bijvullen van ruitensproeiervloeistof . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 598
Schakelaar alarmknipperlichten . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 646
Tankdopklepontgrendeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 353
Ontgrendelingshendel motorkap . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 584
Ontgrendelingshendel stuurverstelling . . . . . . . . . . . . . . . . . . . . Blz. 297
Airconditioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 522
Gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 522
Achterruitverwarming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 527
Audiosysteem
*
*
: Raadpleeg de handleiding voor het navigatiesysteem.
5
6
7
8
9
10
11
12
13
14
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 17 Tuesday, May 11, 2021 9:32 AM

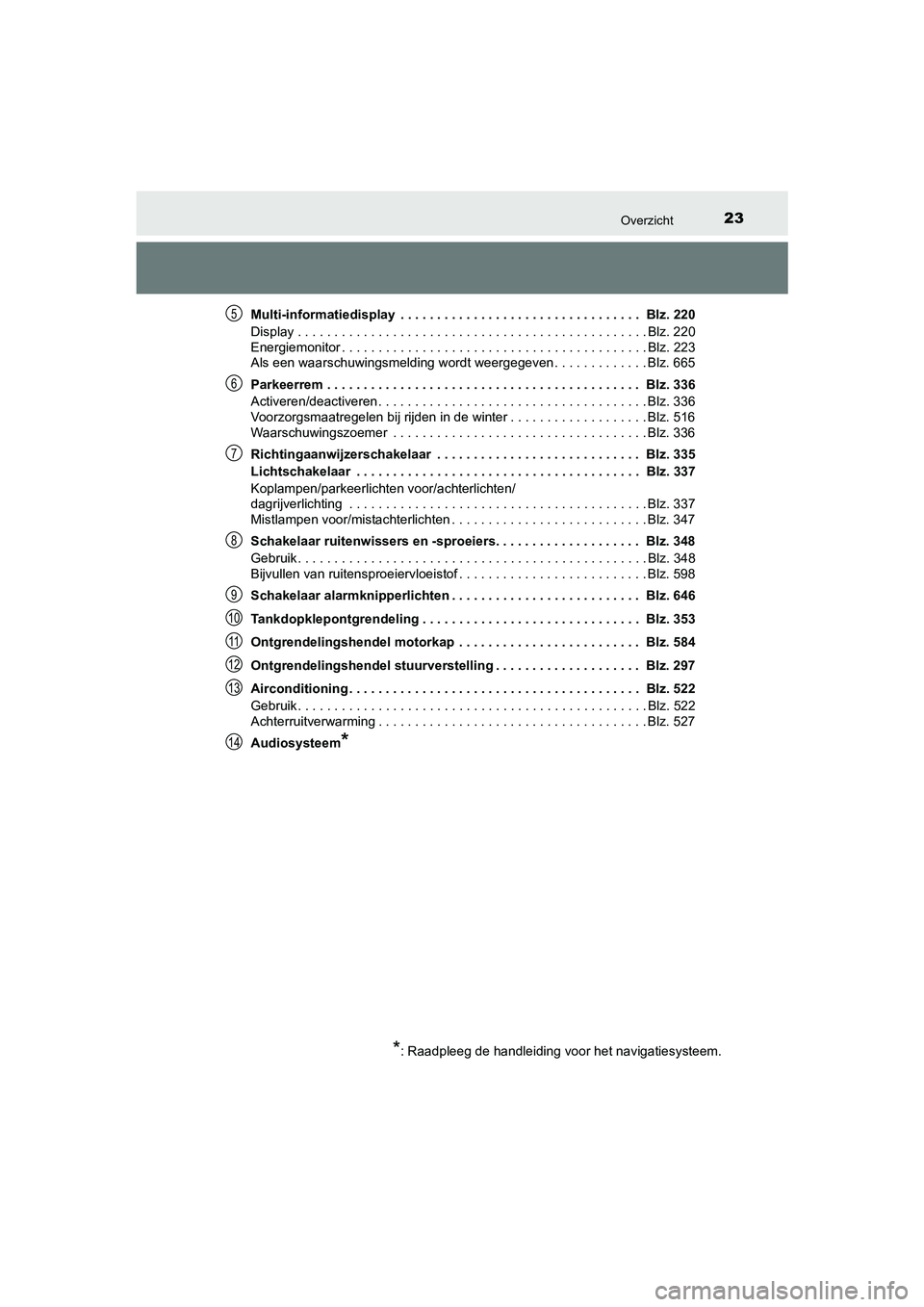

23Overzicht
Prius Plug-in Hybrid_OM_OM47E75E_(EE)Multi-informatiedisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 220
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 220
Energiemonitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 223
Als een waarschuwingsmelding wordt weergegeven . . . . . . . . . . . . . Blz. 665
Parkeerrem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 336
Activeren/deactiveren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 336
Voorzorgsmaatregelen bij rijden in de winter . . . . . . . . . . . . . . . . . . . Blz. 516
Waarschuwingszoemer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 336
Richtingaanwijzerschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 335
Lichtschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 337
Koplampen/parkeerlichten voor/achterlichten/
dagrijverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 337
Mistlampen voor/mistachterlichten . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 347
Schakelaar ruitenwissers en -sproeiers. . . . . . . . . . . . . . . . . . . . Blz. 348
Gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 348
Bijvullen van ruitensproeiervloeistof . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 598
Schakelaar alarmknipperlichten . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 646
Tankdopklepontgrendeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 353
Ontgrendelingshendel motorkap . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 584
Ontgrendelingshendel stuurverstelling . . . . . . . . . . . . . . . . . . . . Blz. 297
Airconditioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 522
Gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 522
Achterruitverwarming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 527
Audiosysteem
*
*
: Raadpleeg de handleiding voor het navigatiesysteem.
5
6
7
8
9
10
11
12
13
14
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 23 Tuesday, May 11, 2021 9:32 AM

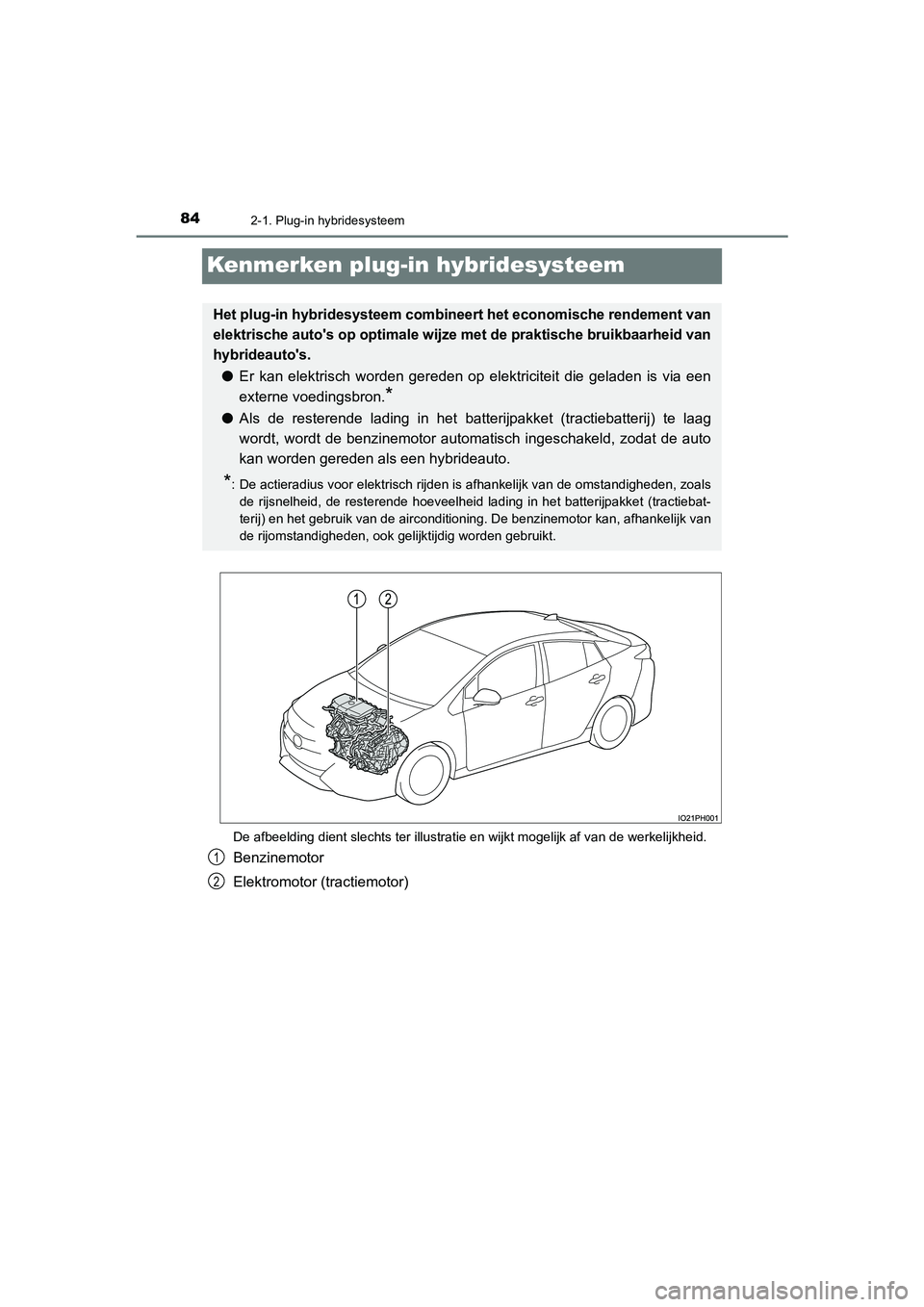

842-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Kenmerken plug-in hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
Benzinemotor
Elektromotor (tractiemotor)
Het plug-in hybridesysteem combineert het economische rendement van
elektrische auto's op optimale wijze met de praktische bruikbaarheid van
hybrideauto's.
● Er kan elektrisch worden gereden op elektriciteit die geladen is via een\
externe voedingsbron.
*
●Als de resterende lading in het batterijpakket (tractiebatterij) te laag
wordt, wordt de benzinemotor automatisch ingeschakeld, zodat de auto
kan worden gereden als een hybrideauto.
*: De actieradius voor elektrisch rijden is afhankelijk van de omstandigheden, zoals
de rijsnelheid, de resterende hoeveelheid lading in het batterijpakket (tractiebat-
terij) en het gebruik van de airconditioning. De benzinemotor kan, afhankelijk van
de rijomstandigheden, ook gelijktijdig worden gebruikt.
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 84 Tuesday, May 11, 2021 9:32 AM

902-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Als de werkingsmodus van het plug-in hybridesysteem niet kan worden gewijzigd
In de volgende situaties kan de werkings modus van het plug-in hybridesysteem niet
worden gewijzigd, zelfs niet als op de selectieschakelaar EV-/HV-modus of de EV City-
modusschakelaar gedrukt wordt. (In dat geval wordt er een waarschuwingsmelding
weergegeven op het multi-informatiedisplay als op de schakelaar gedrukt wordt.)
● Als er niet voldoende elektriciteit voor elektrisch rijden aanwezig is (in de EV-/EV
City-modus)
● Als de tractiebatterij bijna volledig geladen is (laadmodus batterijpakket
[tractiebatterij])
■ Als de EV City-modus wordt uitgeschakeld
Als de EV City-modus automatisch of met de EV City-modusschakelaar wordt
uitgeschakeld terwijl het gaspedaal is ingetrapt, kunnen het aandrijfkoppel en de
rijsnelheid toenemen, zelfs als het gaspedaal in dezelfde stand wordt gehouden. Als
de EV City-modus wordt uitgeschakeld, klinkt een zoemer en knippert het
controlelampje EV City-modus, waarna het uitgaat.
■ Als er met de schakelaar vanuit de EV-modus naar een andere modus wordt
geschakeld
Als het contact uit wordt gezet, wordt het overschakelen naar een andere modus
geannuleerd en gaat het systeem weer naar de EV-modus zodra de auto de volgende
keer wordt gestart.
■ Laadmodus batterijpakket (tractiebatterij)
●Het volgende kan gebeuren om onder andere het systeem te beschermen.
• Er kan niet worden geschakeld naar de laadmodus voor het batterijpakket
(tractiebatterij) of deze modus kan niet worden uitgeschakeld
• De benzinemotor start niet of stopt, zelfs na het schakelen naar de laadmodus
voor het batterijpakket (tractiebatterij)
● Als de belasting van het systeem hoog is, zoals wanneer het energieverbruik van de
airconditioning hoog is of als de temperatuur van de koelvloeistof hoog is, kan het
laden langer duren dan gebruikelijk in de laadmodus voor het batterijpakket
(tractiebatterij) of wordt het laden van het batterijpakket (tractiebatterij) mogelijk niet
uitgevoerd.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 90 Tuesday, May 11, 2021 9:32 AM

105
2
2-1. Plug-in hybridesysteem
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Tips voor het rijden met een plug-in
hybrideauto
◆Effectief gebruik van de EV-modus en de HV-modus
Als u de EV-modus gebruikt voor het rijden in stedelijke gebieden en de
HV-modus voor het rijden op provinciale wegen en snelwegen, helpt dat
brandstof en elektriciteit te besparen. (Blz. 88)
◆Gebruik van de EV City-modus
In de EV City-modus wordt het motorvermogen beperkt en het gebruik van
de benzinemotor geminimaliseerd. Zo kan de auto in stedelijke gebieden
en dergelijke uitsluitend worden aangedreven door de elektromotor
(tractiemotor). (Blz. 88)
◆Gebruik van de ECO-rijmodus
Bij gebruik van de ECO-rijmodus kan het koppel dat correspondeert met
de mate waarin het gaspedaal wordt ingetrapt geleidelijker worden
afgegeven dan onder normale omstandigheden. Bovendien wordt de
werking van de airconditioning (verwarmen/koelen) geminimaliseerd zodat
er minder brandstof en elektriciteit verbruikt worden. ( Blz. 418)
◆Gebruik van de hybridesysteemindicator
Milieubewust rijden is mogelijk door de hybridesysteemindicator binnen de
Eco-zone te houden. ( Blz. 226)
◆Bediening selectiehendel
Zet de selectiehendel in stand D als u moet wachten bij een verkeerslicht
of als u in druk verkeer rijdt. Selecteer stand P wanneer de auto
geparkeerd wordt. Stand N heeft geen positief effect op het
brandstofverbruik. In stand N werkt de benzinemotor, maar kan er geen
elektriciteit worden opgewekt. Ook bij gebruik van de airconditioning, enz.
wordt het vermogen van het batterijpakket (tractiebatterij) verbruikt.
Besteed aandacht aan de volgende pu nten om zuinig en milieuvriende-
lijk te rijden:
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 105 Tuesday, May 11, 2021 9:32 AM

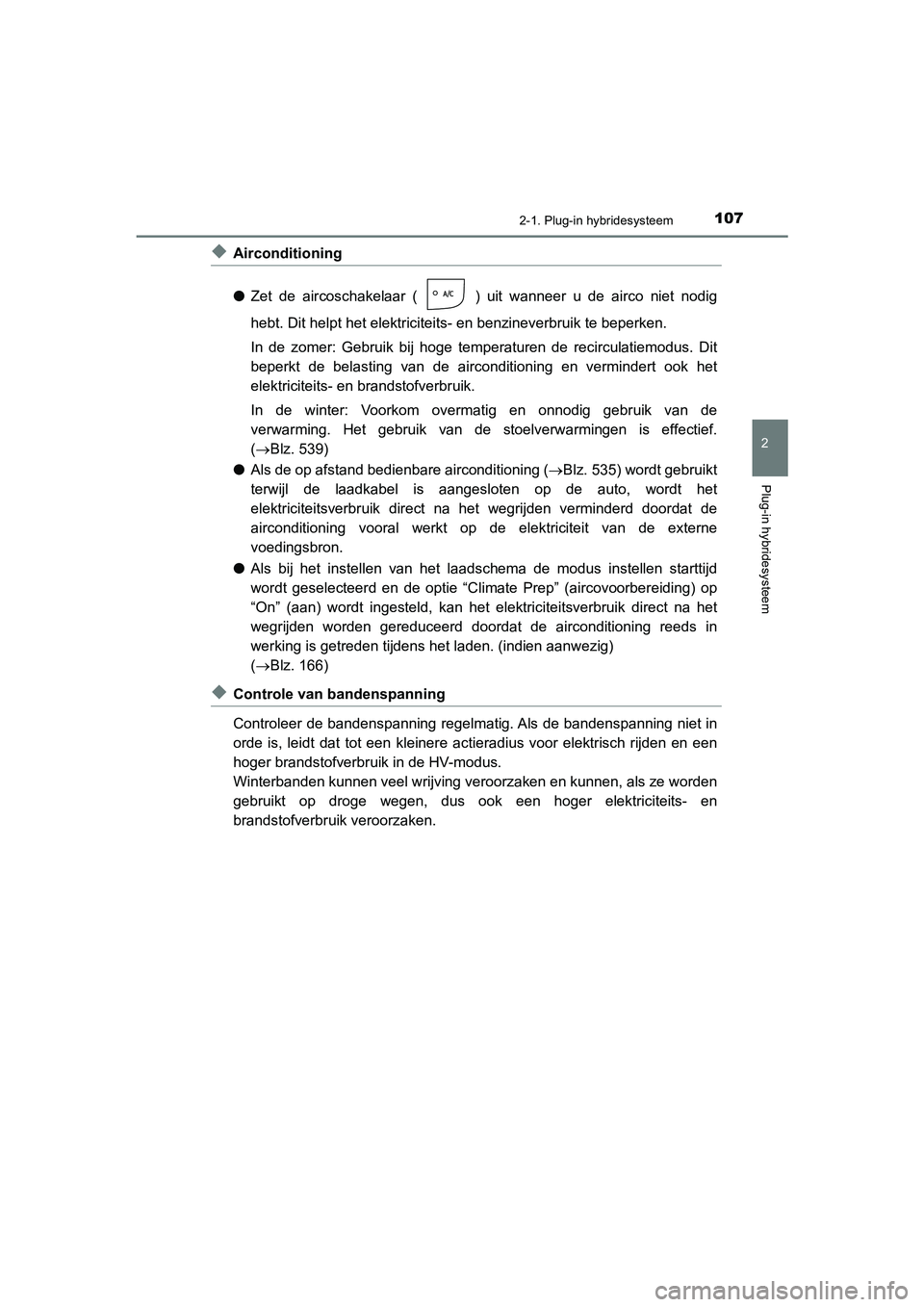

1072-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
◆Airconditioning
●Zet de aircoschakelaar ( ) uit wanneer u de airco niet nodig
hebt. Dit helpt het elektriciteits- en benzineverbruik te beperken.
In de zomer: Gebruik bij hoge temperaturen de recirculatiemodus. Dit
beperkt de belasting van de airconditioning en vermindert ook het
elektriciteits- en brandstofverbruik.
In de winter: Voorkom overmatig en onnodig gebruik van de
verwarming. Het gebruik van de stoelverwarmingen is effectief.
(Blz. 539)
● Als de op afstand bedienbare airconditioning ( Blz. 535) wordt gebruikt
terwijl de laadkabel is aangesloten op de auto, wordt het
elektriciteitsverbruik direct na het wegrijden verminderd doordat de
airconditioning vooral werkt op de elektriciteit van de externe
voedingsbron.
● Als bij het instellen van het laadschema de modus instellen starttijd
wordt geselecteerd en de optie “Climate Prep” (aircovoorbereiding) op
“On” (aan) wordt ingesteld, kan het elektriciteitsverbruik direct na het
wegrijden worden gereduceerd doordat de airconditioning reeds in
werking is getreden tijdens het laden. (indien aanwezig)
(Blz. 166)
◆Controle van bandenspanning
Controleer de bandenspanning regelmatig. Als de bandenspanning niet in
orde is, leidt dat tot een kleinere acti eradius voor elektrisch rijden en een
hoger brandstofverbruik in de HV-modus.
Winterbanden kunnen veel wrijving veroorzaken en kunnen, als ze worden
gebruikt op droge wegen, dus ook een hoger elektriciteits- en
brandstofverbruik veroorzaken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 107 Tuesday, May 11, 2021 9:32 AM

109
2
2-1. Plug-in hybridesysteem
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

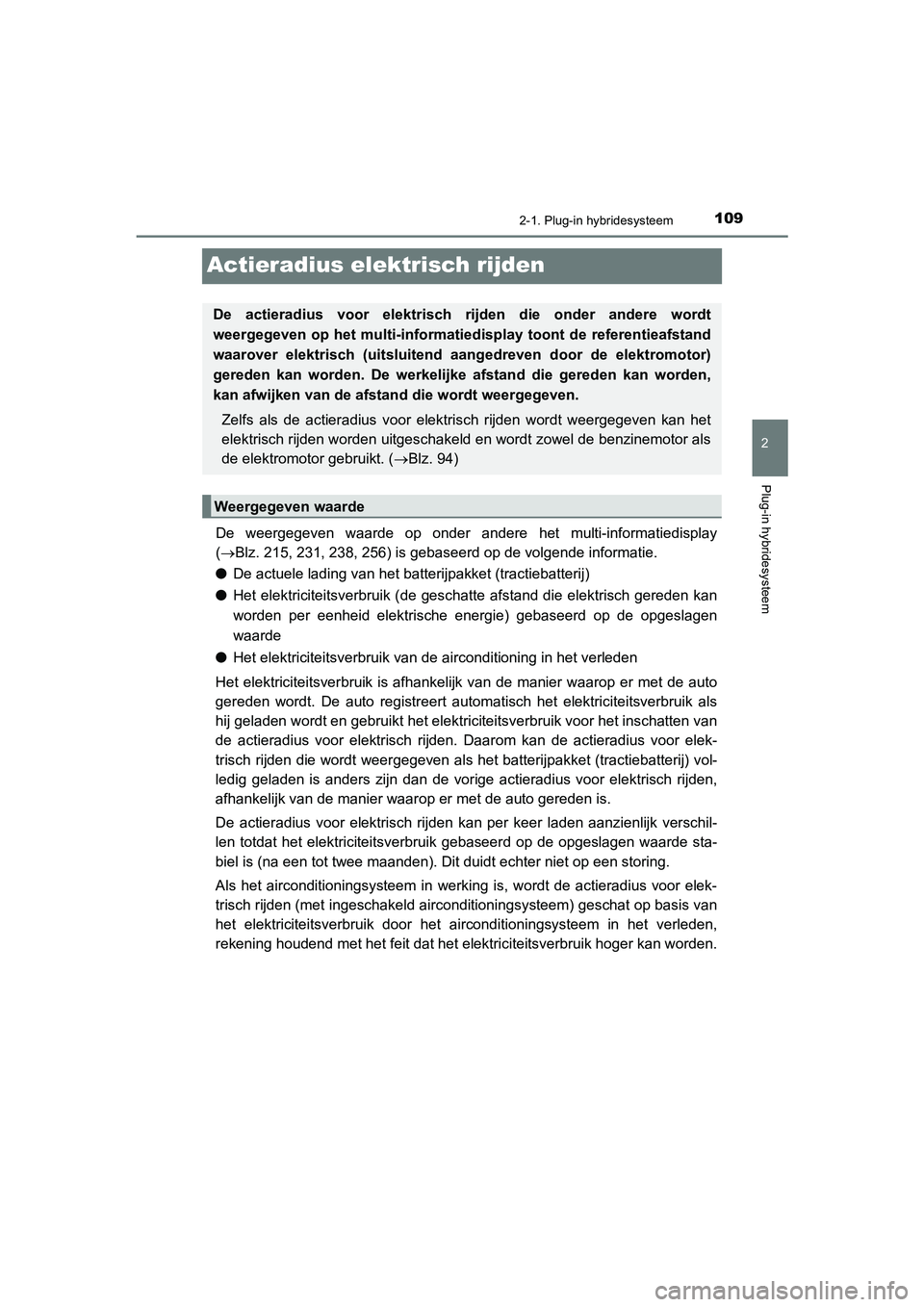

Actieradius elektrisch rijden
De weergegeven waarde op onder andere het multi-informatiedisplay
( Blz. 215, 231, 238, 256) is gebaseerd op de volgende informatie.
● De actuele lading van het batterijpakket (tractiebatterij)
● Het elektriciteitsverbruik (de geschatte afstand die elektrisch gereden kan
worden per eenheid elektrische energie) gebaseerd op de opgeslagen
waarde
● Het elektriciteitsverbruik van de airconditioning in het verleden
Het elektriciteitsverbruik is afhankelijk van de manier waarop er met de auto
gereden wordt. De auto registreert automatisch het elektriciteitsverbruik als
hij geladen wordt en gebruikt het elektriciteitsverbruik voor het inschatten van
de actieradius voor elektrisch rijden. Daarom kan de actieradius voor elek-
trisch rijden die wordt weergegeven als het batterijpakket (tractiebatterij) vol-
ledig geladen is anders zijn dan de vorige actieradius voor elektrisch rijden,
afhankelijk van de manier waarop er met de auto gereden is.
De actieradius voor elektrisch rijden kan per keer laden aanzienlijk verschil-
len totdat het elektriciteitsverbruik gebaseerd op de opgeslagen waarde sta-
biel is (na een tot twee maanden). Dit duidt echter niet op een storing.
Als het airconditioningsysteem in werking is, wordt de actieradius voor elek-
trisch rijden (met ingeschakeld airconditioningsysteem) geschat op basis van
het elektriciteitsverbruik door het airconditioningsysteem in het verleden,
rekening houdend met het feit dat het elektriciteitsverbruik hoger kan worden.
De actieradius voor elektrisch rijden die onder andere wordt
weergegeven op het multi-informatiedi splay toont de referentieafstand
waarover elektrisch (uitsluitend aangedreven door de elektromotor)
gereden kan worden. De werkelijke afstand die gereden kan worden,
kan afwijken van de afstand die wordt weergegeven.
Zelfs als de actieradius voor elektrisch rijden wordt weergegeven kan het
elektrisch rijden worden uitgeschakeld en wordt zowel de benzinemotor als
de elektromotor gebruikt. ( Blz. 94)
Weergegeven waarde
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 109 Tuesday, May 11, 2021 9:32 AM

1102-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

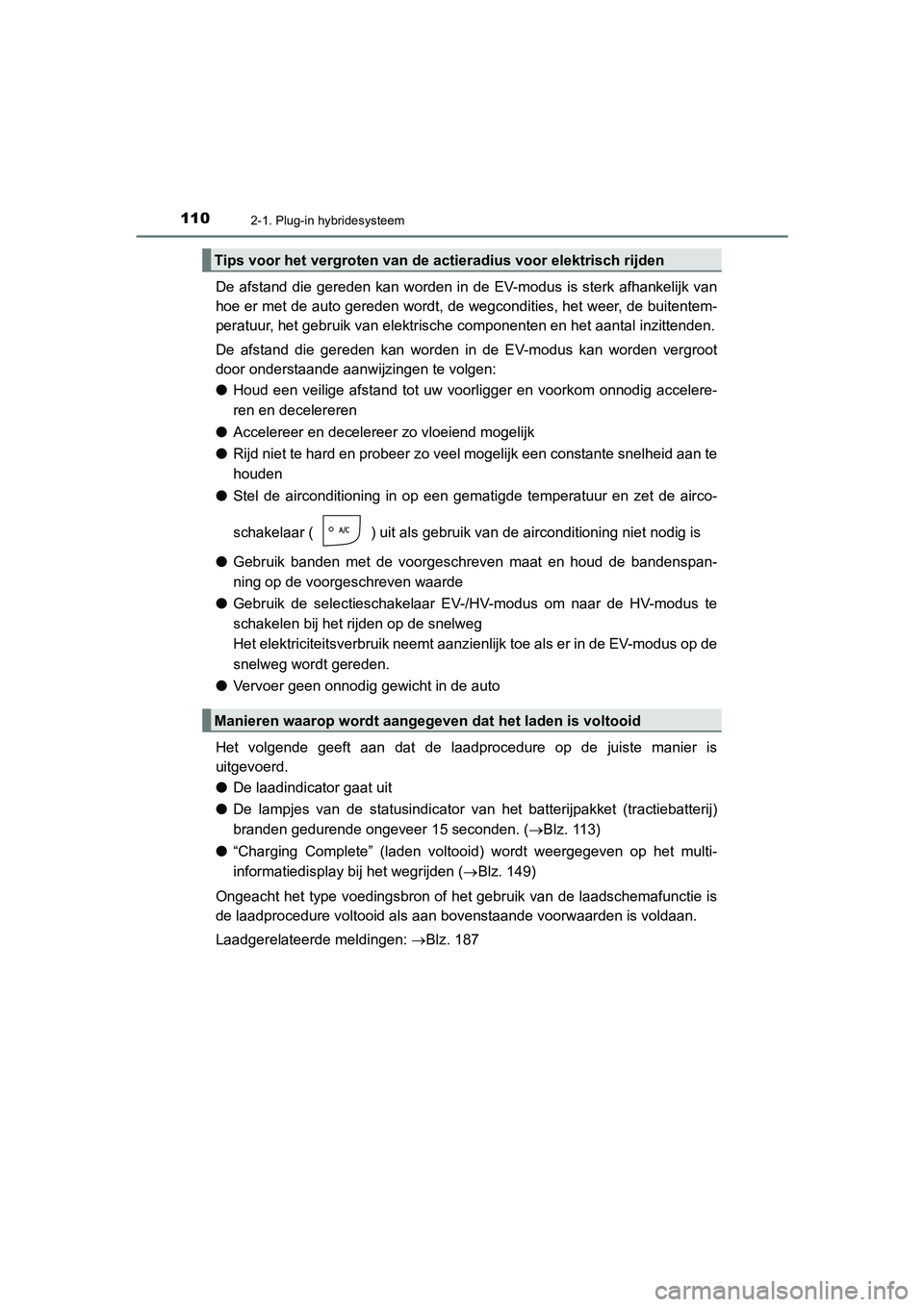

De afstand die gereden kan worden in de EV-modus is sterk afhankelijk van
hoe er met de auto gereden wordt, de wegcondities, het weer, de buitentem-
peratuur, het gebruik van elektrische componenten en het aantal inzittenden.
De afstand die gereden kan worden in de EV-modus kan worden vergroot
door onderstaande aanwijzingen te volgen:
●Houd een veilige afstand tot uw voorligger en voorkom onnodig accelere-
ren en decelereren
● Accelereer en decelereer zo vloeiend mogelijk
● Rijd niet te hard en probeer zo veel mogelijk een constante snelheid aan te
houden
● Stel de airconditioning in op een gematigde temperatuur en zet de airco-
schakelaar ( ) uit als gebruik van de airconditioning niet nodig is
● Gebruik banden met de voorgeschreven maat en houd de bandenspan-
ning op de voorgeschreven waarde
● Gebruik de selectieschakelaar EV-/HV-modus om naar de HV-modus te
schakelen bij het rijden op de snelweg
Het elektriciteitsverbruik neemt aanzienlijk toe als er in de EV-modus op de
snelweg wordt gereden.
● Vervoer geen onnodig gewicht in de auto
Het volgende geeft aan dat de laadprocedure op de juiste manier is
uitgevoerd.
● De laadindicator gaat uit
● De lampjes van de statusindicator van het batterijpakket (tractiebatterij)
branden gedurende ongeveer 15 seconden. ( Blz. 113)
● “Charging Complete” (laden voltooid) wordt weergegeven op het multi-
informatiedisplay bij het wegrijden ( Blz. 149)
Ongeacht het type voedingsbron of het gebruik van de laadschemafunctie is
de laadprocedure voltooid als aan bovenstaande voorwaarden is voldaan.
Laadgerelateerde meldingen: Blz. 187
Tips voor het vergroten van de actieradius voor elektrisch rijden
Manieren waarop wordt aangegeven dat het laden is voltooid
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 110 Tuesday, May 11, 2021 9:32 AM

1152-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

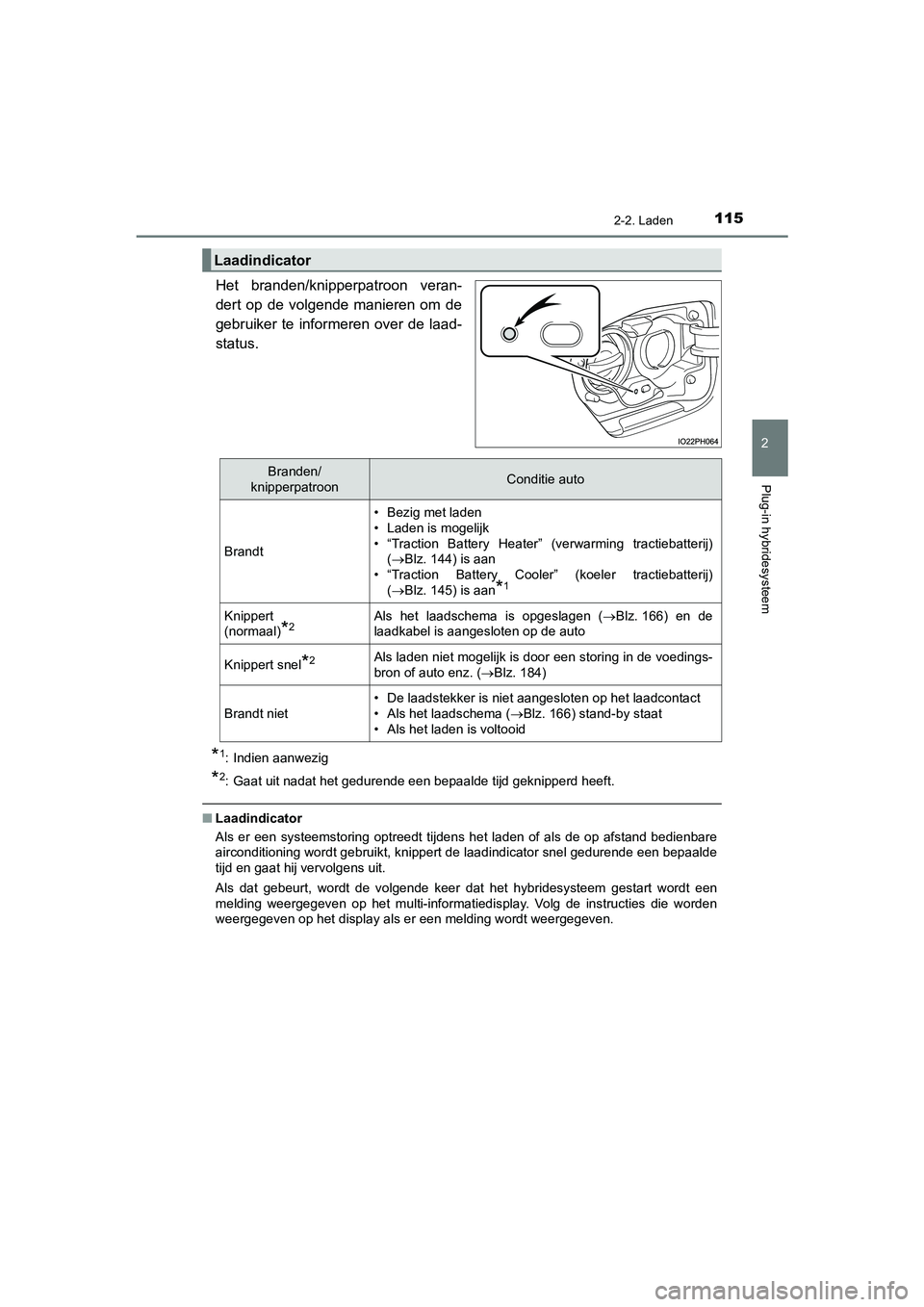

Het branden/knipperpatroon veran-
dert op de volgende manieren om de
gebruiker te informeren over de laad-
status.
*1: Indien aanwezig
*2: Gaat uit nadat het gedurende een bepaalde tijd geknipperd heeft.
■Laadindicator
Als er een systeemstoring optreedt tijdens het laden of als de op afstand bedienbare
airconditioning wordt gebruikt, knippert de laadindicator snel gedurende een bepaalde
tijd en gaat hij vervolgens uit.
Als dat gebeurt, wordt de volgende keer dat het hybridesysteem gestart wordt een
melding weergegeven op het multi-informatiedisplay. Volg de instructies die worden
weergegeven op het display als er een melding wordt weergegeven.
Laadindicator
Branden/
knipperpatroonConditie auto
Brandt
• Bezig met laden
• Laden is mogelijk
• “Traction Battery Heater” (verwarming tractiebatterij) ( Blz. 144) is aan
• “Traction Battery Cooler” (koeler tractiebatterij) ( Blz. 145) is aan
*1
Knippert
(normaal)*2Als het laadschema is opgeslagen ( Blz. 166) en de
laadkabel is aangesloten op de auto
Knippert snel*2Als laden niet mogelijk is door een storing in de voedings-
bron of auto enz. ( Blz. 184)
Brandt niet
• De laadstekker is niet aangesloten op het laadcontact
• Als het laadschema ( Blz. 166) stand-by staat
• Als het laden is voltooid
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 115 Tuesday, May 11, 2021 9:32 AM
