TOYOTA PRIUS PLUG-IN HYBRID 2021 Manuel du propriétaire (in French)

1412-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

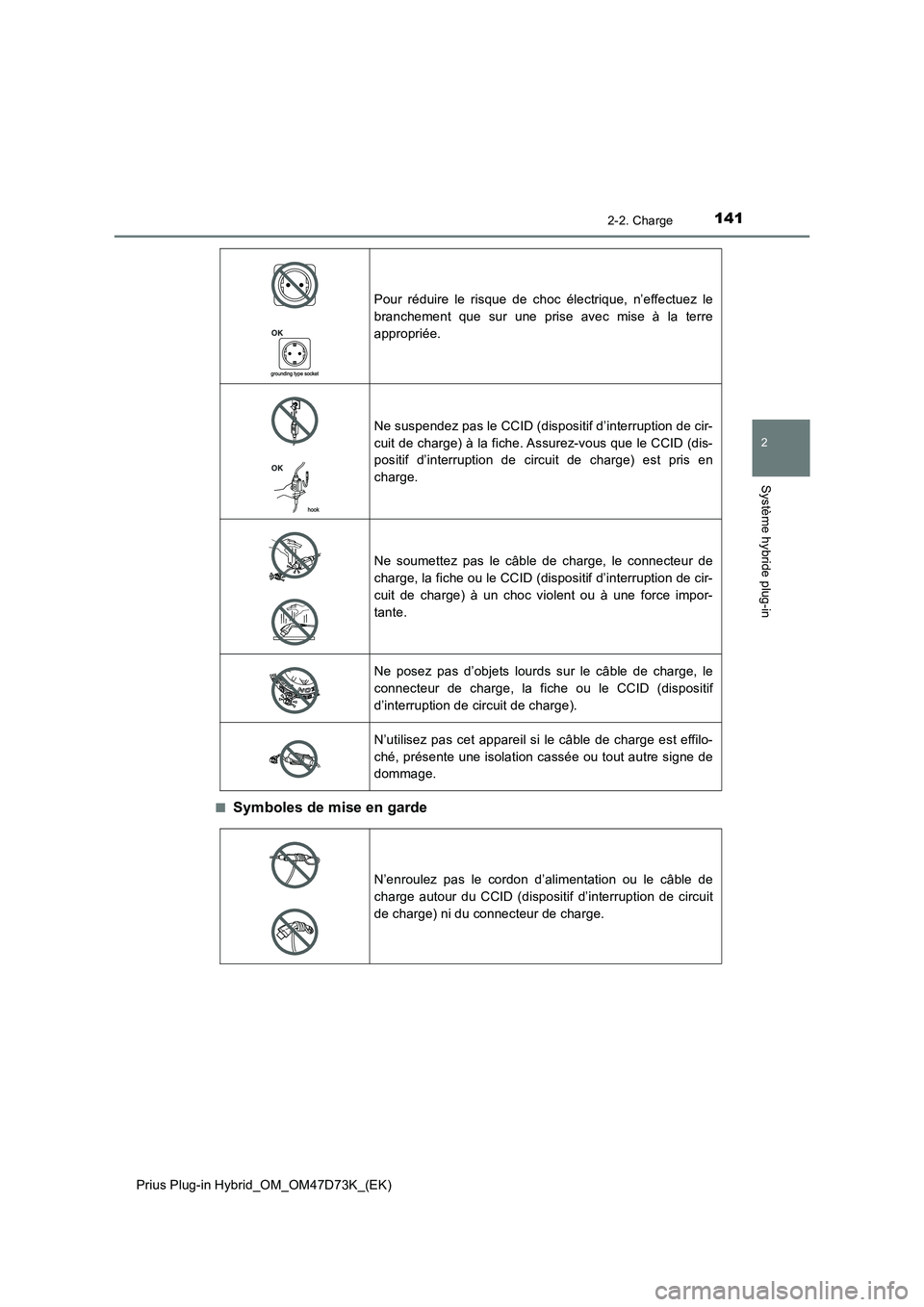

■Symboles de mise en garde
Pour réduire le risque de choc électrique, n’effectuez le
branchement que sur une prise avec mise à la terre
appropriée.
Ne suspendez pas le CCID (dispositif d’interruption de cir-
cuit de charge) à la fiche. Assurez-vous que le CCID (dis-
positif d’interruption de circuit de charge) est pris en
charge.
Ne soumettez pas le câble de charge, le connecteur de
charge, la fiche ou le CCID (dispositif d’interruption de cir-
cuit de charge) à un choc violent ou à une force impor-
tante.
Ne posez pas d’objets lourds sur le câble de charge, le
connecteur de charge, la fiche ou le CCID (dispositif
d’interruption de circuit de charge).
N’utilisez pas cet appareil si le câble de charge est effilo-
ché, présente une isolation cassée ou tout autre signe de
dommage.
N’enroulez pas le cordon d’alimentation ou le câble de
charge autour du CCID (dispositif d’interruption de circuit
de charge) ni du connecteur de charge.

1422-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■

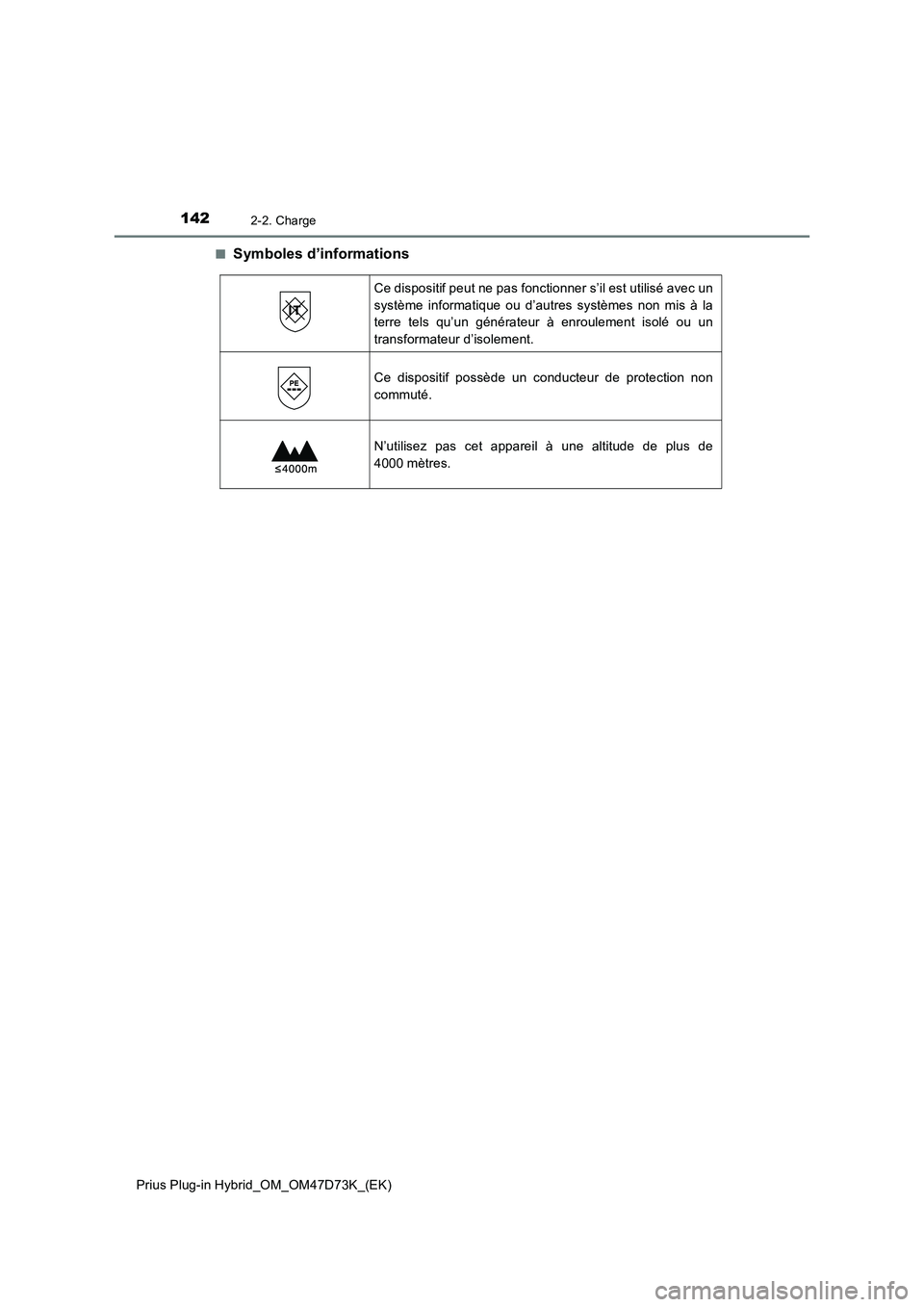

Symboles d’informations
Ce dispositif peut ne pas fonctionner s’il est utilisé avec un
système informatique ou d’autres systèmes non mis à la
terre tels qu’un générateur à enroulement isolé ou un
transformateur d’isolement.
Ce dispositif possède un conducteur de protection non
commuté.
N’utilisez pas cet appareil à une altitude de plus de
4000 mètres.

143
2
2-2. Charge
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

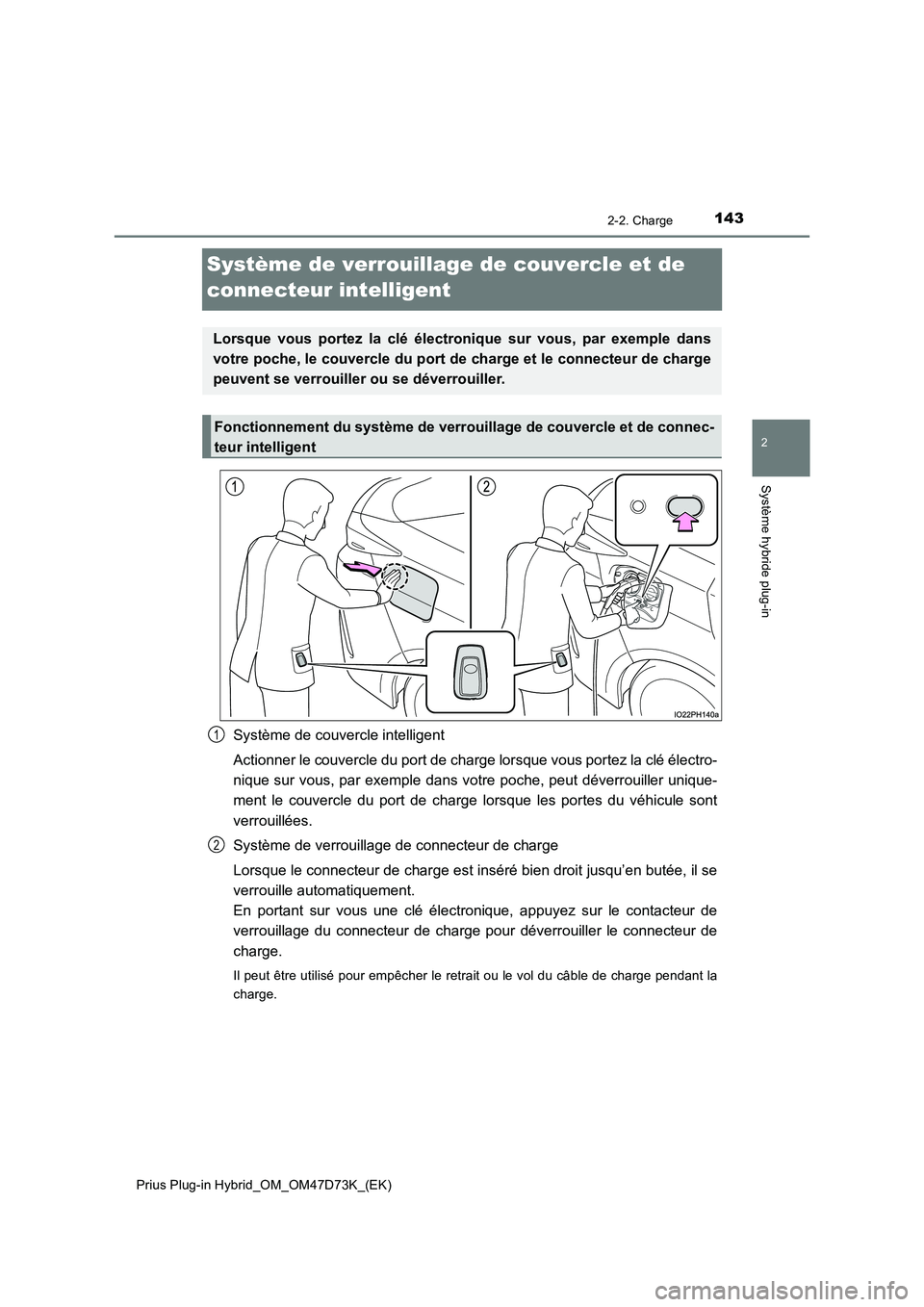

Système de verrouillage de couvercle et de
connecteur intelligent
Système de couvercle intelligent
Actionner le couvercle du port de charge lorsque vous portez la clé électro-
nique sur vous, par exemple dans votre poche, peut déverrouiller unique-
ment le couvercle du port de charge lorsque les portes du véhicule sont
verrouillées.
Système de verrouillage de connecteur de charge
Lorsque le connecteur de charge est inséré bien droit jusqu’en butée, il se
verrouille automatiquement.
En portant sur vous une clé électronique, appuyez sur le contacteur de
verrouillage du connecteur de charge pour déverrouiller le connecteur de
charge.
Il peut être utilisé pour empêcher le retrait ou le vol du câble de charge pendant la
charge.
Lorsque vous portez la clé électronique sur vous, par exemple dans
votre poche, le couvercle du port de charge et le connecteur de charge
peuvent se verrouiller ou se déverrouiller.
Fonctionnement du système de verrouillage de couvercle et de connec-
teur intelligent
1
2

1442-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

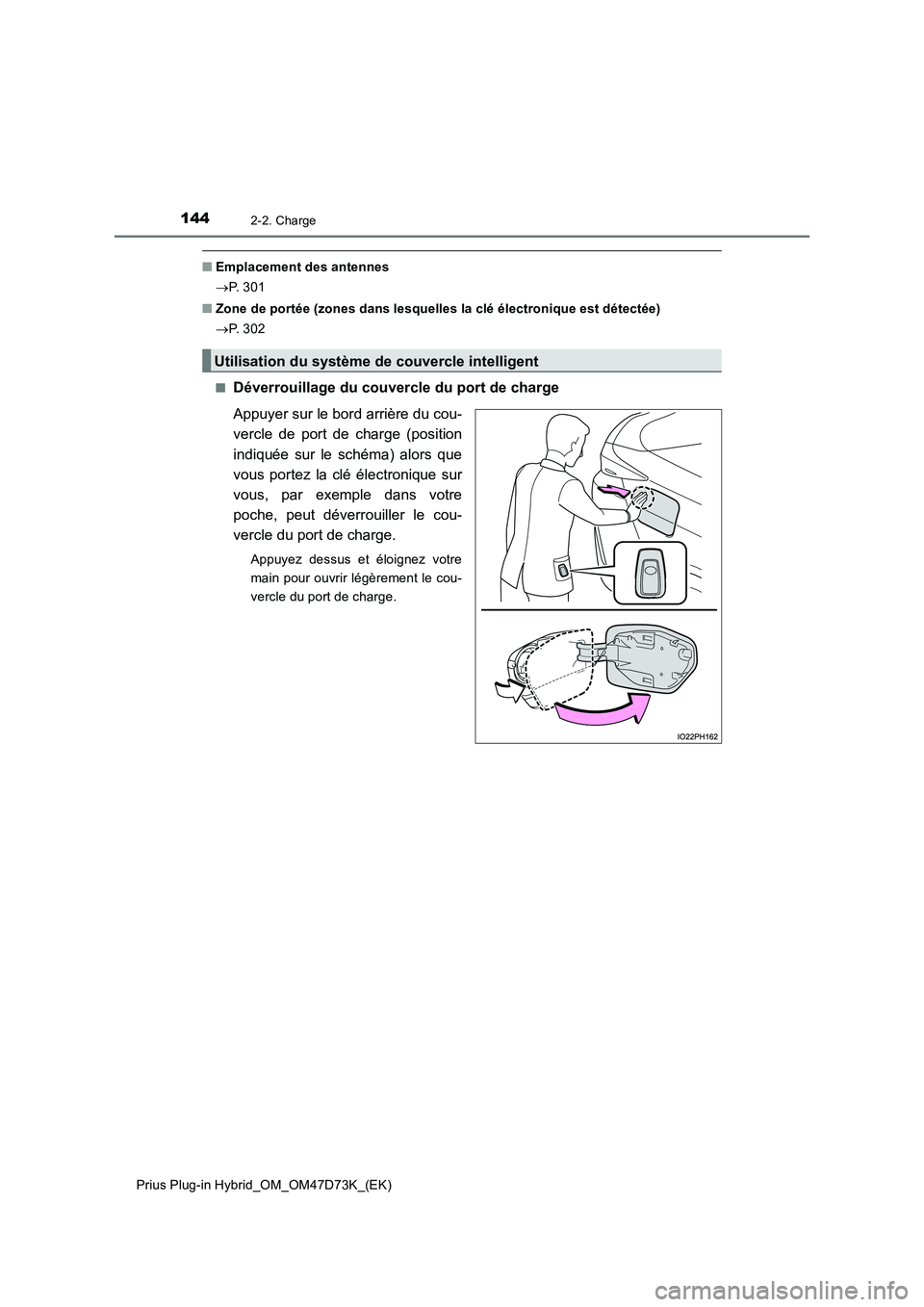

■Emplacement des antennes
 P. 3 0 1
■ Zone de portée (zones dans lesquelles la clé électronique est détectée)
 P. 3 0 2
■Déverrouillage du couvercle du port de charge
Appuyer sur le bord arrière du cou-
vercle de port de charge (position
indiquée sur le schéma) alors que
vous portez la clé électronique sur
vous, par exemple dans votre
poche, peut déverrouiller le cou-
vercle du port de charge.
Appuyez dessus et éloignez votre
main pour ouvrir légèrement le cou-
vercle du port de charge.
Utilisation du système de couvercle intelligent

1452-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■

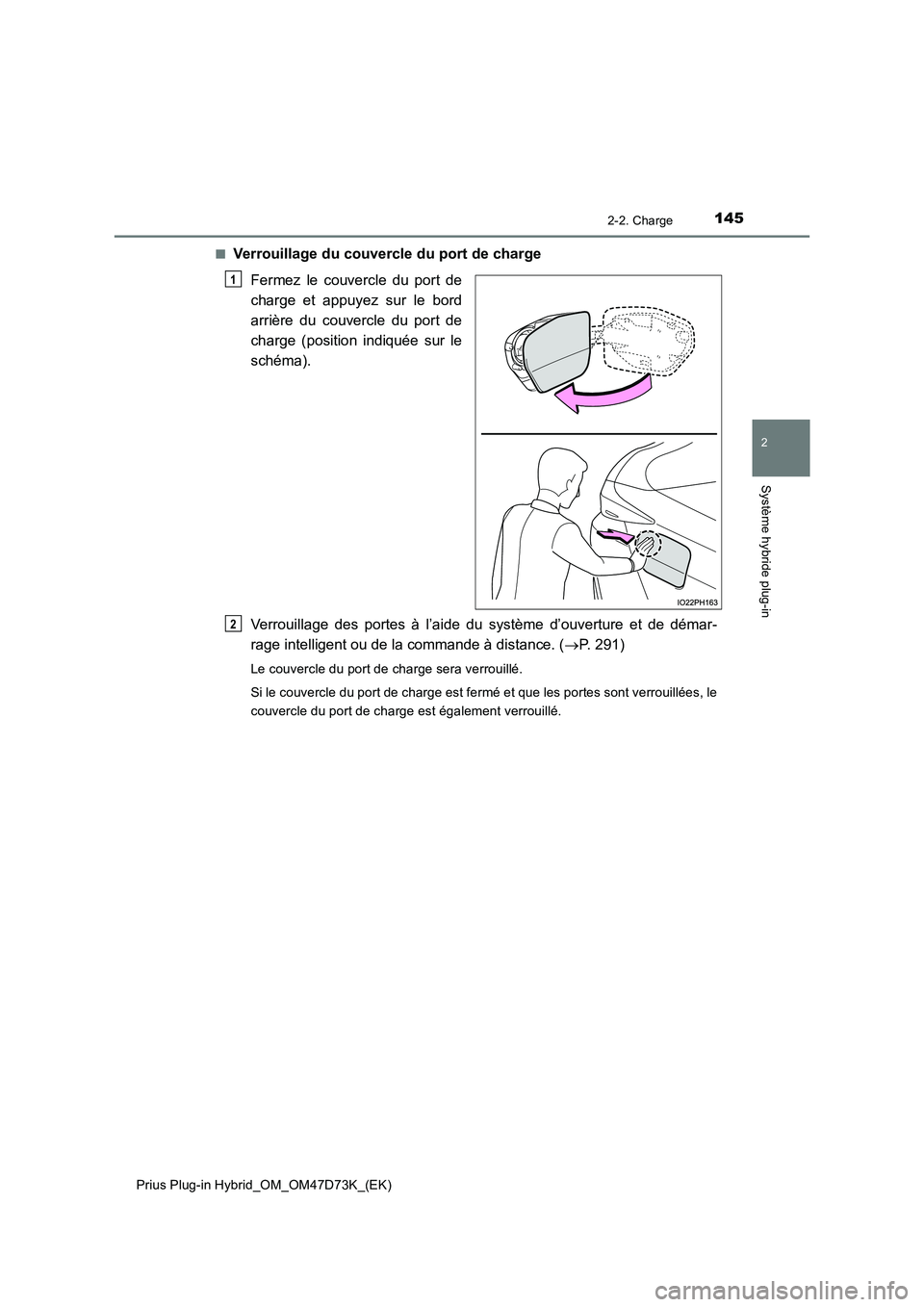

Verrouillage du couvercle du port de charge
Fermez le couvercle du port de
charge et appuyez sur le bord
arrière du couvercle du port de
charge (position indiquée sur le
schéma).
Verrouillage des portes à l’aide du système d’ouverture et de démar-
rage intelligent ou de la commande à distance. (P. 291)
Le couvercle du port de charge sera verrouillé.
Si le couvercle du port de charge est fermé et que les portes sont verrouillées, le
couvercle du port de charge est également verrouillé.
1
2

1462-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

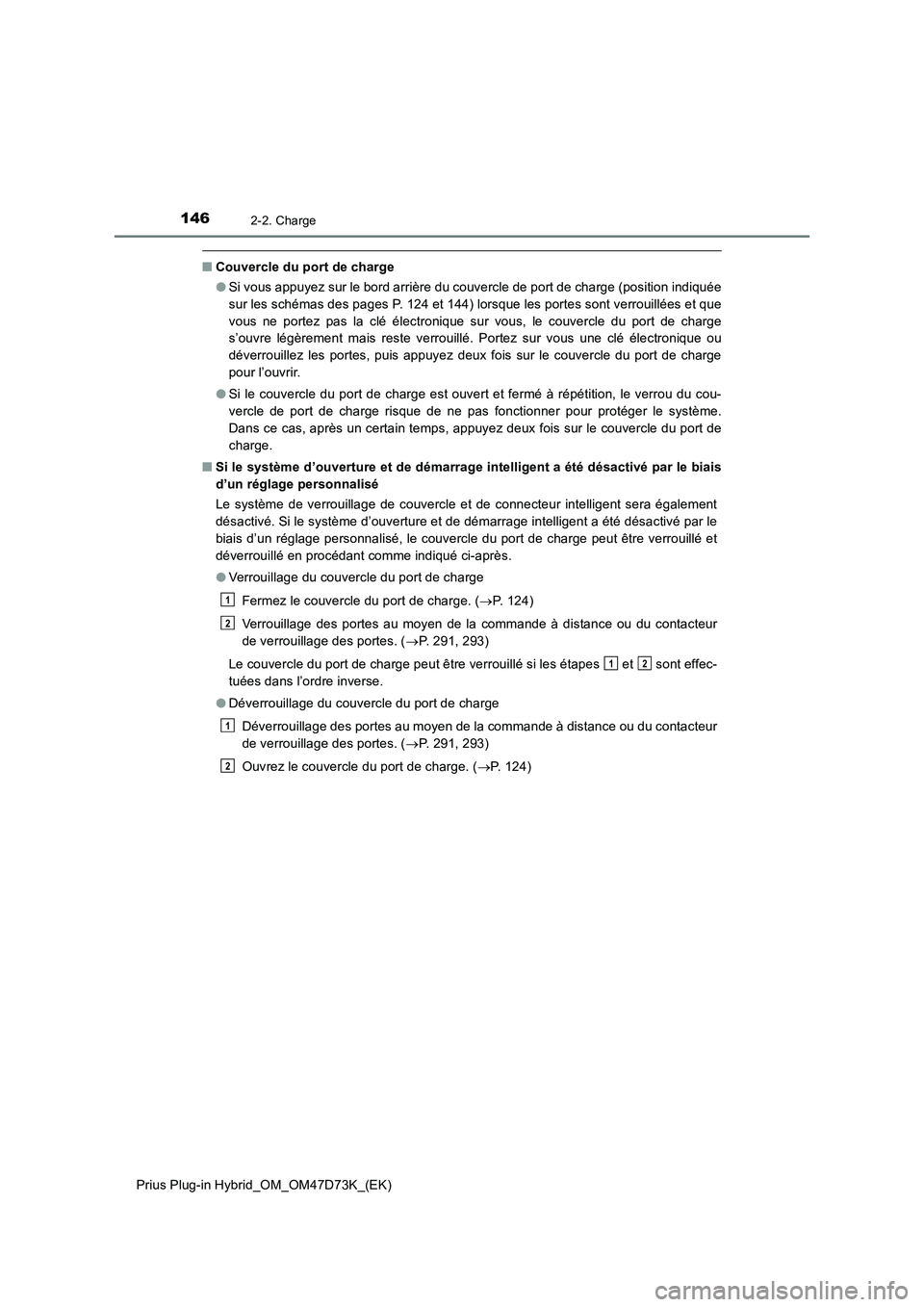

■Couvercle du port de charge
●Si vous appuyez sur le bord arrière du couvercle de port de charge (position indiquée
sur les schémas des pages P. 124 et 144) lorsque les portes sont verrouillées et que
vous ne portez pas la clé électronique sur vous, le couvercle du port de charge
s’ouvre légèrement mais reste verrouillé. Portez sur vous une clé électronique ou
déverrouillez les portes, puis appuyez deux fois sur le couvercle du port de charge
pour l’ouvrir.
●Si le couvercle du port de charge est ouvert et fermé à répétition, le verrou du cou-
vercle de port de charge risque de ne pas fonctionner pour protéger le système.
Dans ce cas, après un certain temps, appuyez deux fois sur le couvercle du port de
charge.
■Si le système d’ouverture et de démarrage intelligent a été désactivé par le biais
d’un réglage personnalisé
Le système de verrouillage de couvercle et de connecteur intelligent sera également
désactivé. Si le système d’ouverture et de démarrage intelligent a été désactivé par le
biais d’un réglage personnalisé, le couvercle du port de charge peut être verrouillé et
déverrouillé en procédant comme indiqué ci-après.
●Verrouillage du couvercle du port de charge
Fermez le couvercle du port de charge. (P. 124)
Verrouillage des portes au moyen de la commande à distance ou du contacteur
de verrouillage des portes. (P. 291, 293)
Le couvercle du port de charge peut être verrouillé si les étapes et sont effec-
tuées dans l’ordre inverse.
●Déverrouillage du couvercle du port de charge
Déverrouillage des portes au moyen de la commande à distance ou du contacteur
de verrouillage des portes. (P. 291, 293)
Ouvrez le couvercle du port de charge. (P. 124)
1
2
12
1
2

1472-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

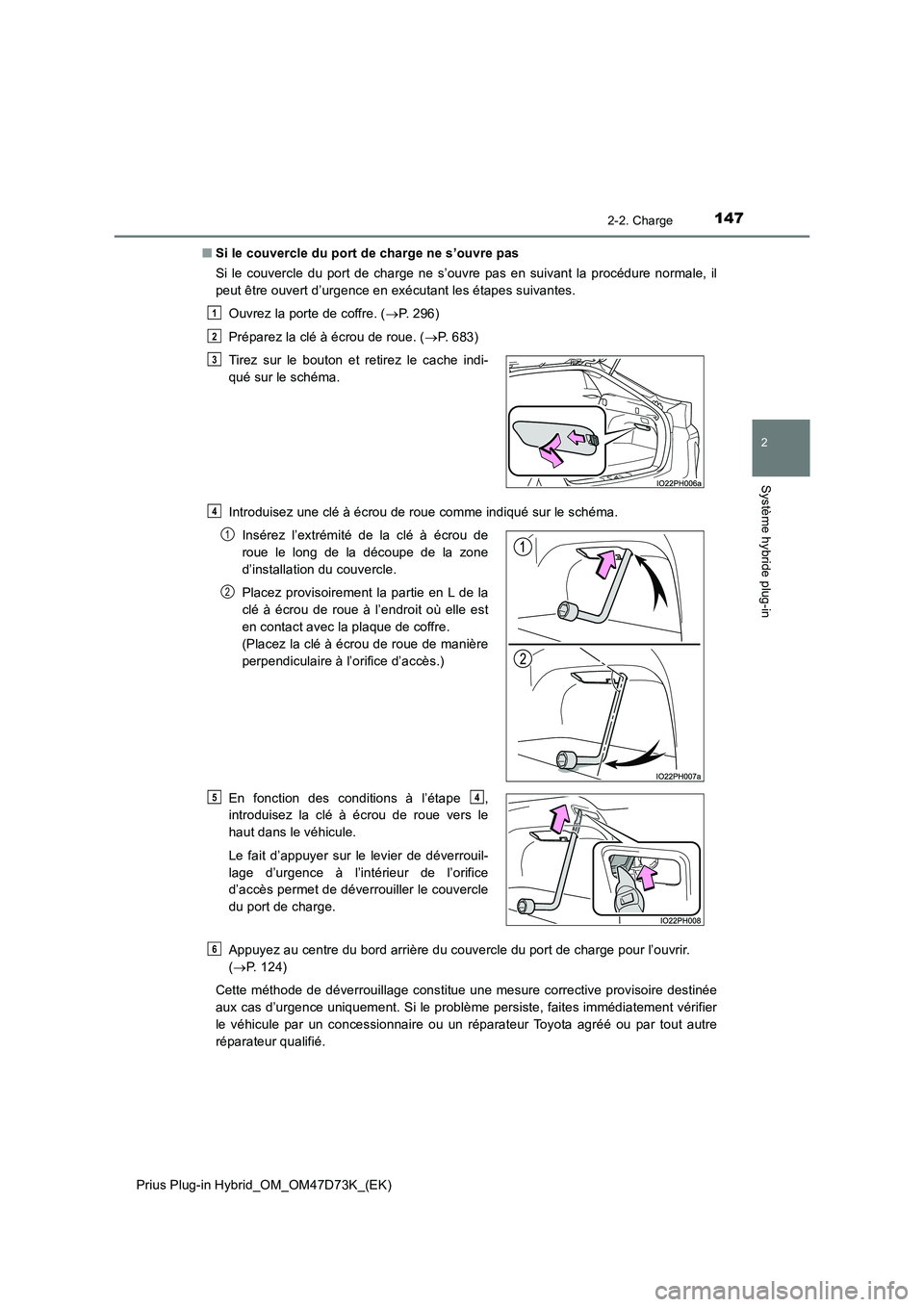

■ Si le couvercle du port de charge ne s’ouvre pas
Si le couvercle du port de charge ne s’ouvre pas en suivant la procédure normale, il
peut être ouvert d’urgence en exécutant les étapes suivantes.
Ouvrez la porte de coffre. ( P. 296)
Préparez la clé à écrou de roue. ( P. 683)
Introduisez une clé à écrou de roue comme indiqué sur le schéma.
Appuyez au centre du bord arrière du couvercle du port de charge pour l’ouvrir.
( P. 124)
Cette méthode de déverrouillage constitue une mesure corrective provisoire destinée
aux cas d’urgence uniquement. Si le problème persiste, faites immédiatement vérifier
le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre
réparateur qualifié.
Tirez sur le bouton et retirez le cache indi-
qué sur le schéma.
Insérez l’extrémité de la clé à écrou de
roue le long de la découpe de la zone
d’installation du couvercle.
Placez provisoirement la partie en L de la
clé à écrou de roue à l’endroit où elle est
en contact avec la plaque de coffre.
(Placez la clé à écrou de roue de manière
perpendiculaire à l’orifice d’accès.)
En fonction des conditions à l’étape ,
introduisez la clé à écrou de roue vers le
haut dans le véhicule.
Le fait d’appuyer sur le levier de déverrouil-
lage d’urgence à l’intérieur de l’orifice
d’accès permet de déverrouiller le couvercle
du port de charge.
1
2
3
4
1
2
54
6

1482-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

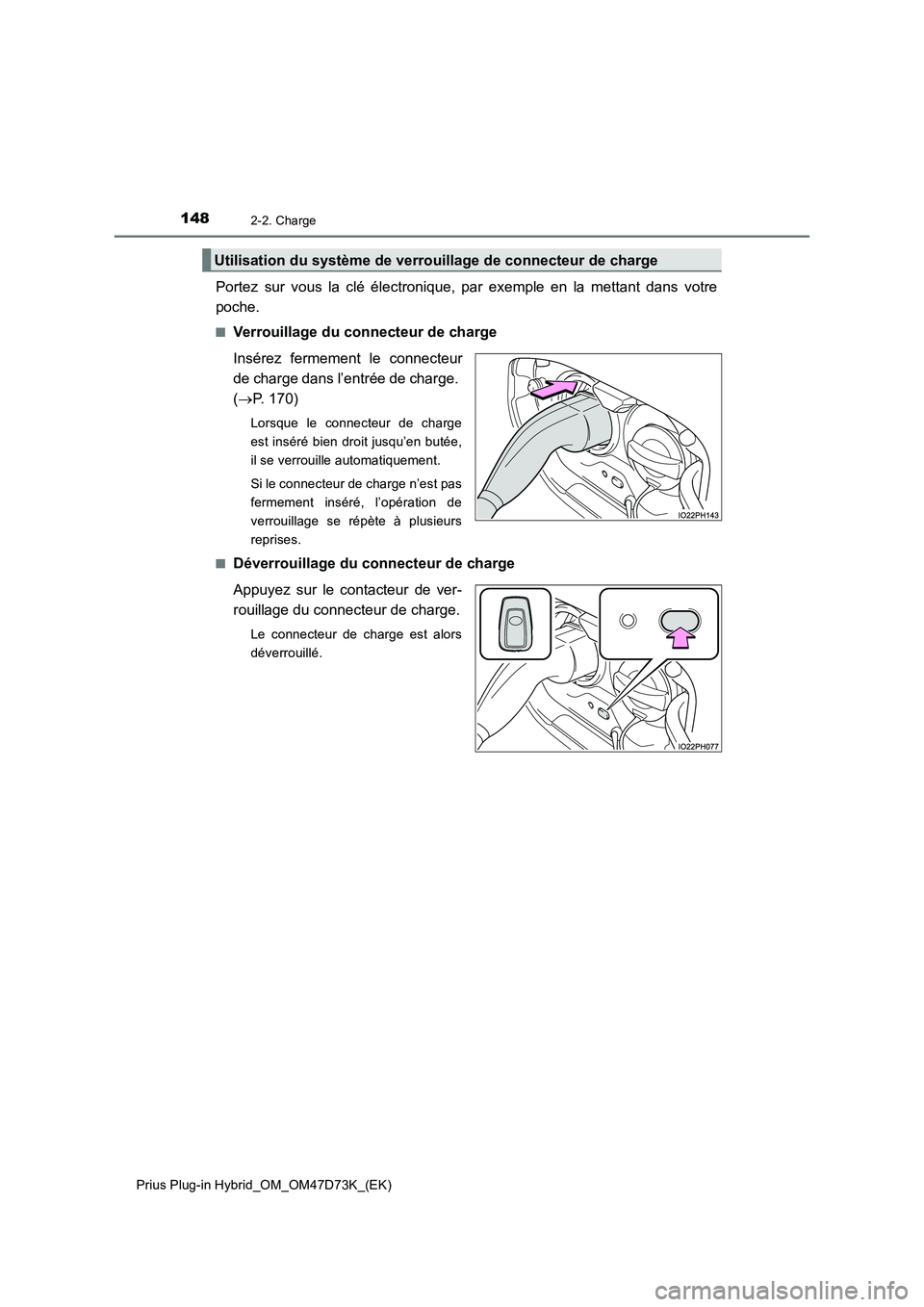

Portez sur vous la clé électronique, par exemple en la mettant dans votre
poche.
■Verrouillage du connecteur de charge
Insérez fermement le connecteur
de charge dans l’entrée de charge.
(P. 170)
Lorsque le connecteur de charge
est inséré bien droit jusqu’en butée,
il se verrouille automatiquement.
Si le connecteur de charge n’est pas
fermement inséré, l’opération de
verrouillage se répète à plusieurs
reprises.
■
Déverrouillage du connecteur de charge
Appuyez sur le contacteur de ver-
rouillage du connecteur de charge.
Le connecteur de charge est alors
déverrouillé.
Utilisation du système de verrouillage de connecteur de charge

1492-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

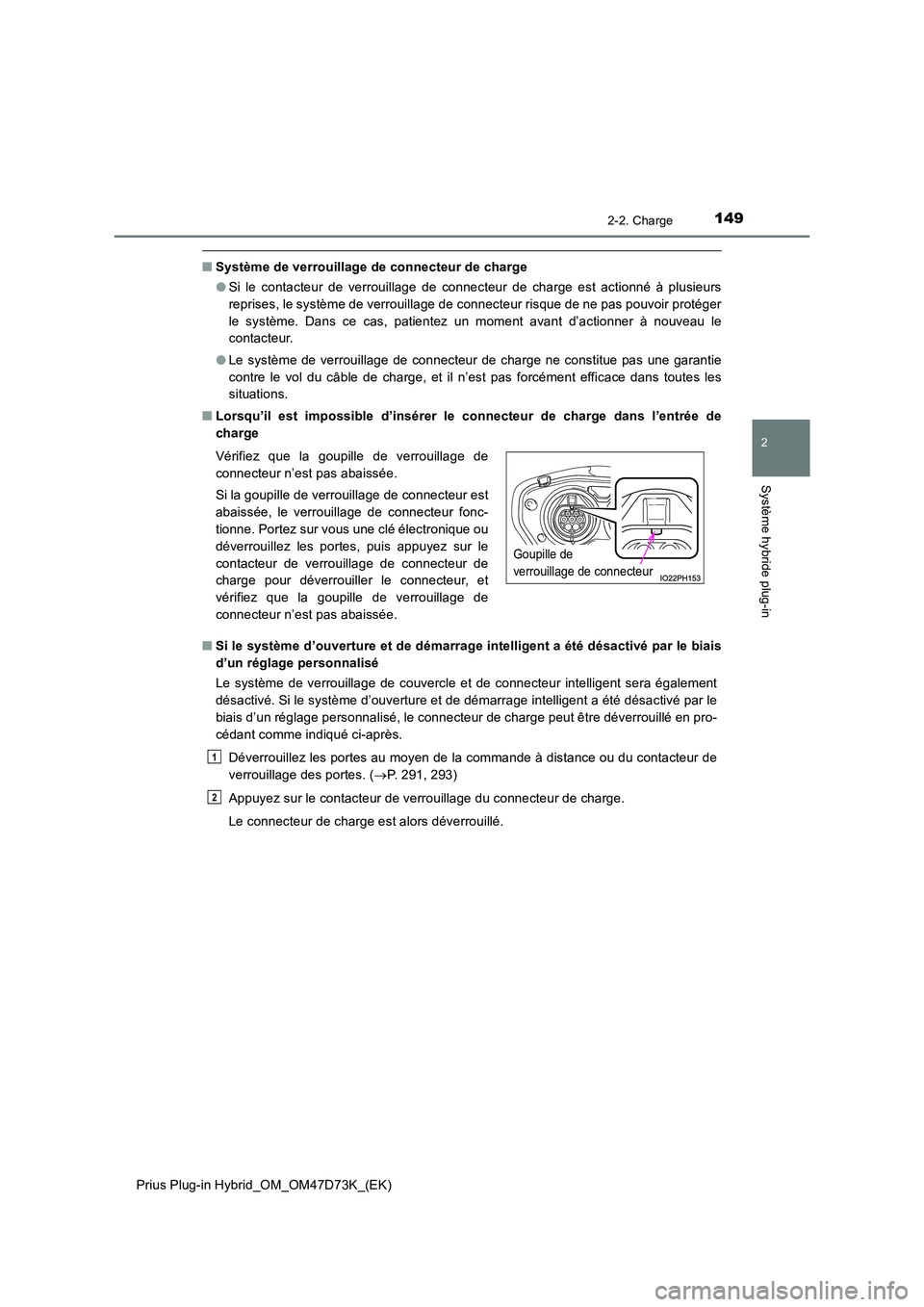

■Système de verrouillage de connecteur de charge
● Si le contacteur de verrouillage de connecteur de charge est actionné à plusieurs
reprises, le système de verrouillage de connecteur risque de ne pas pouvoir protéger
le système. Dans ce cas, patientez un moment avant d’actionner à nouveau le
contacteur.
● Le système de verrouillage de connecteur de charge ne constitue pas une garantie
contre le vol du câble de charge, et il n’est pas forcément efficace dans toutes les
situations.
■ Lorsqu’il est impossible d’insérer le connecteur de charge dans l’entrée de
charge
■ Si le système d’ouverture et de démarrage intelligent a été désactivé par le biais
d’un réglage personnalisé
Le système de verrouillage de couvercle et de connecteur intelligent sera également
désactivé. Si le système d’ouverture et de démarrage intelligent a été désactivé par le
biais d’un réglage personnalisé, le connecteur de charge peut être déverrouillé en pro-
cédant comme indiqué ci-après.
Déverrouillez les portes au moyen de la commande à distance ou du contacteur de
verrouillage des portes. ( P. 291, 293)
Appuyez sur le contacteur de verrouillage du connecteur de charge.
Le connecteur de charge est alors déverrouillé.
Vérifiez que la goupille de verrouillage de
connecteur n’est pas abaissée.
Si la goupille de verrouillage de connecteur est
abaissée, le verrouillage de connecteur fonc-
tionne. Portez sur vous une clé électronique ou
déverrouillez les portes, puis appuyez sur le
contacteur de verrouillage de connecteur de
charge pour déverrouiller le connecteur, et
vérifiez que la goupille de verrouillage de
connecteur n’est pas abaissée.
Goupille de
verrouillage de connecteur
1
2

1502-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

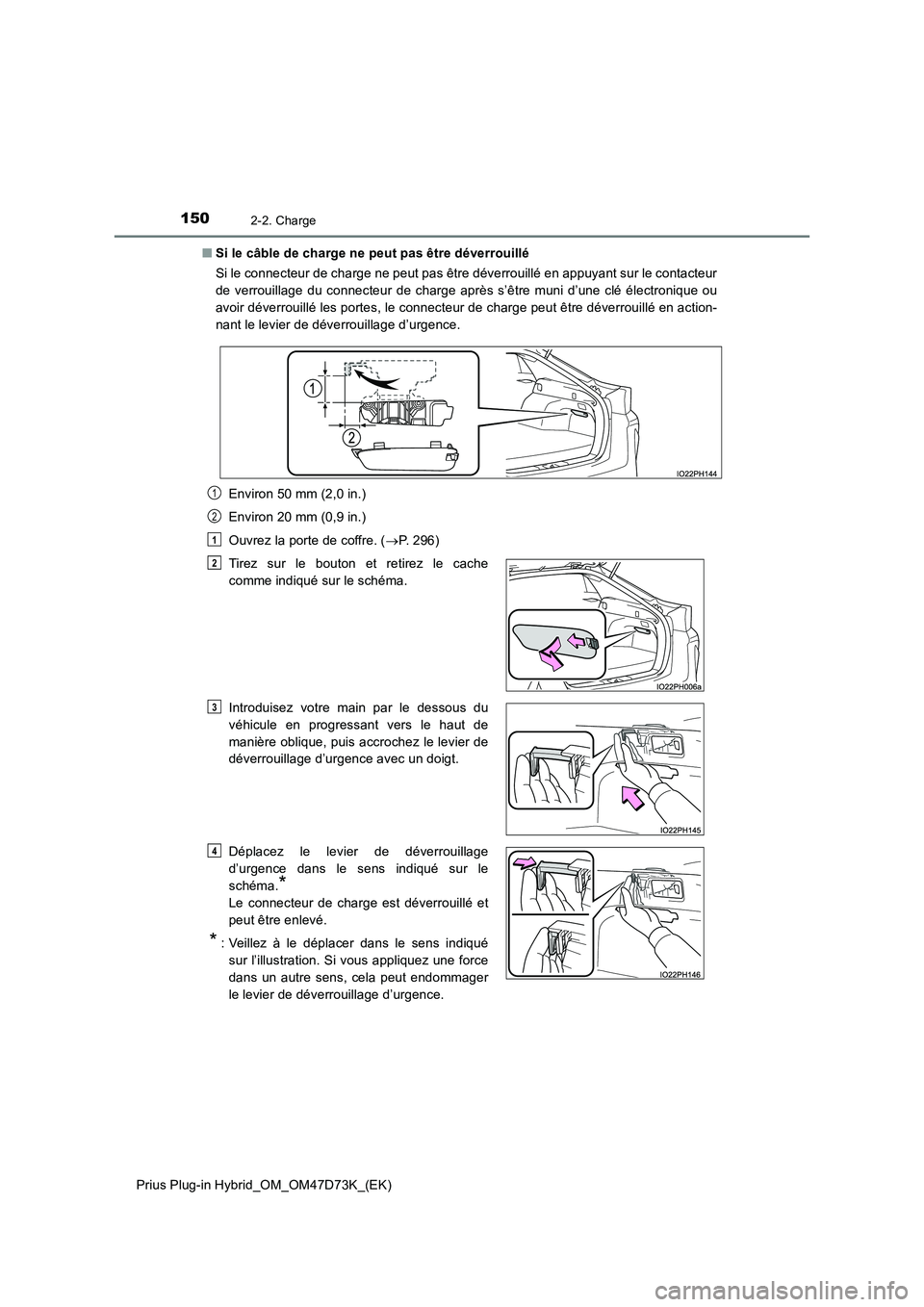

■ Si le câble de charge ne peut pas être déverrouillé
Si le connecteur de charge ne peut pas être déverrouillé en appuyant sur le contacteur
de verrouillage du connecteur de charge après s’être muni d’une clé électronique ou
avoir déverrouillé les portes, le connecteur de charge peut être déverrouillé en action-
nant le levier de déverrouillage d’urgence.
Environ 50 mm (2,0 in.)
Environ 20 mm (0,9 in.)
Ouvrez la porte de coffre. ( P. 296)
Tirez sur le bouton et retirez le cache
comme indiqué sur le schéma.
Introduisez votre main par le dessous du
véhicule en progressant vers le haut de
manière oblique, puis accrochez le levier de
déverrouillage d’urgence avec un doigt.
Déplacez le levier de déverrouillage
d’urgence dans le sens indiqué sur le
schéma.*
Le connecteur de charge est déverrouillé et
peut être enlevé.
*: Veillez à le déplacer dans le sens indiqué
sur l’illustration. Si vous appliquez une force
dans un autre sens, cela peut endommager
le levier de déverrouillage d’urgence.
1
2
1
2
3
4
