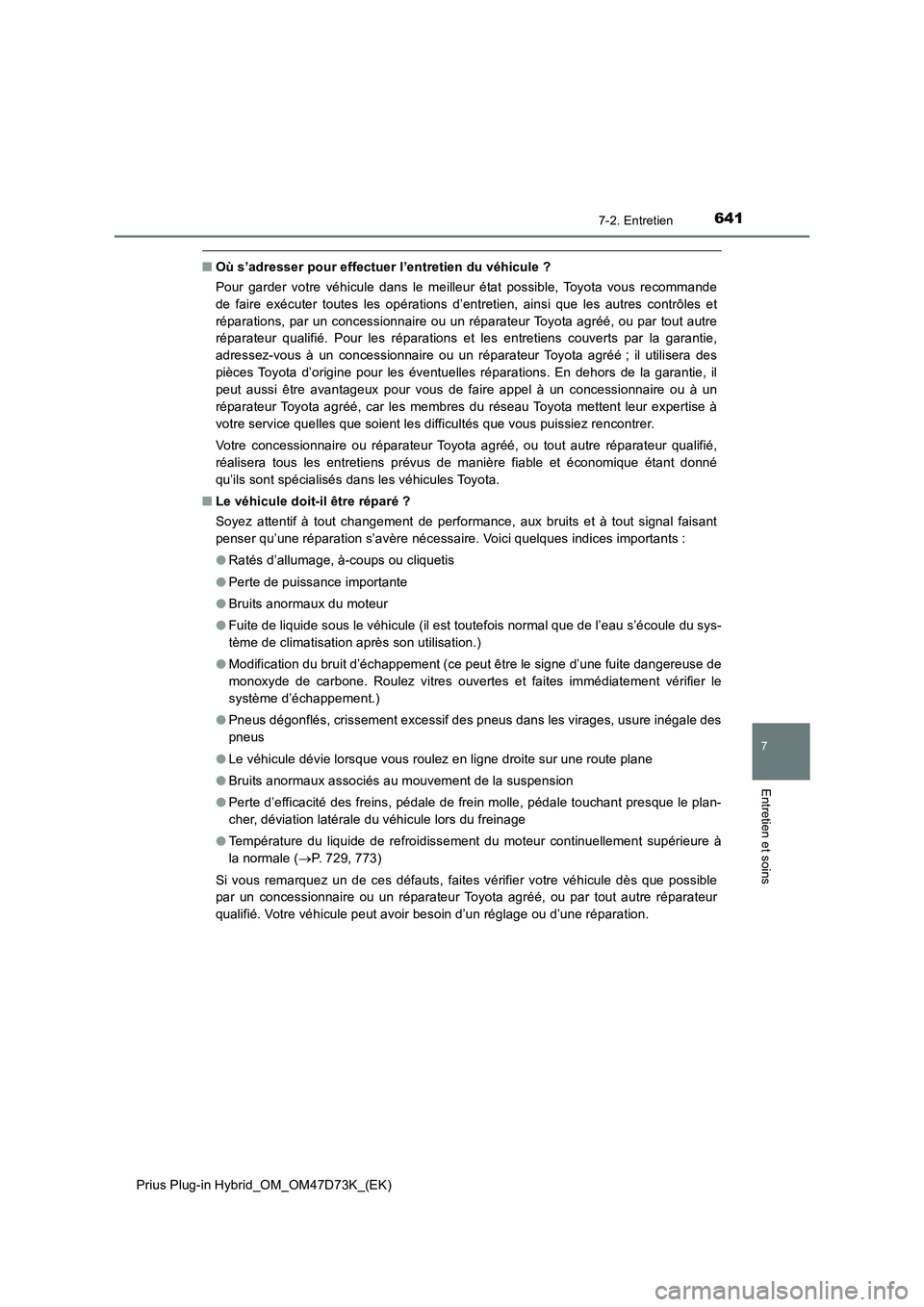

TOYOTA PRIUS PLUG-IN HYBRID 2021 Manuel du propriétaire (in French)

6417-2. Entretien
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
7
Entretien et soins
■Où s’adresser pour effectuer l’entretien du véhicule ?
Pour garder votre véhicule dans le meilleur état possible, Toyota vous recommande
de faire exécuter toutes les opérations d’entretien, ainsi que les autres contrôles et
réparations, par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié. Pour les réparations et les entretiens couverts par la garantie,
adressez-vous à un concessionnaire ou un réparateur Toyota agréé ; il utilisera des
pièces Toyota d’origine pour les éventuelles réparations. En dehors de la garantie, il
peut aussi être avantageux pour vous de faire appel à un concessionnaire ou à un
réparateur Toyota agréé, car les membres du réseau Toyota mettent leur expertise à
votre service quelles que soient les difficultés que vous puissiez rencontrer.
Votre concessionnaire ou réparateur Toyota agréé, ou tout autre réparateur qualifié,
réalisera tous les entretiens prévus de manière fiable et économique étant donné
qu’ils sont spécialisés dans les véhicules Toyota.
■Le véhicule doit-il être réparé ?
Soyez attentif à tout changement de performance, aux bruits et à tout signal faisant
penser qu’une réparation s’avère nécessaire. Voici quelques indices importants :
●Ratés d’allumage, à-coups ou cliquetis
●Perte de puissance importante
●Bruits anormaux du moteur
●Fuite de liquide sous le véhicule (il est toutefois normal que de l’eau s’écoule du sys-
tème de climatisation après son utilisation.)
●Modification du bruit d’échappement (ce peut être le signe d’une fuite dangereuse de
monoxyde de carbone. Roulez vitres ouvertes et faites immédiatement vérifier le
système d’échappement.)
●Pneus dégonflés, crissement excessif des pneus dans les virages, usure inégale des
pneus
●Le véhicule dévie lorsque vous roulez en ligne droite sur une route plane
●Bruits anormaux associés au mouvement de la suspension
●Perte d’efficacité des freins, pédale de frein molle, pédale touchant presque le plan-
cher, déviation latérale du véhicule lors du freinage
●Température du liquide de refroidissement du moteur continuellement supérieure à
la normale (P. 729, 773)
Si vous remarquez un de ces défauts, faites vérifier votre véhicule dès que possible
par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur
qualifié. Votre véhicule peut avoir besoin d’un réglage ou d’une réparation.

6427-2. Entretien
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
AVERTISSEMENT
■Si votre véhicule n’est pas correctement entretenu
Un entretien incorrect risque d’endommager gravement le véhicule et d’entraîner
des blessures graves, voire mortelles.
■ Manipulation de la batterie 12 volts
Les cosses et bornes de la batterie 12 volts et les accessoires associés à la batterie
contiennent du plomb et des composés de plomb qui sont connus pour provoquer
des lésions cérébrales. Lavez-vous les mains après leur manipulation. ( P. 656)

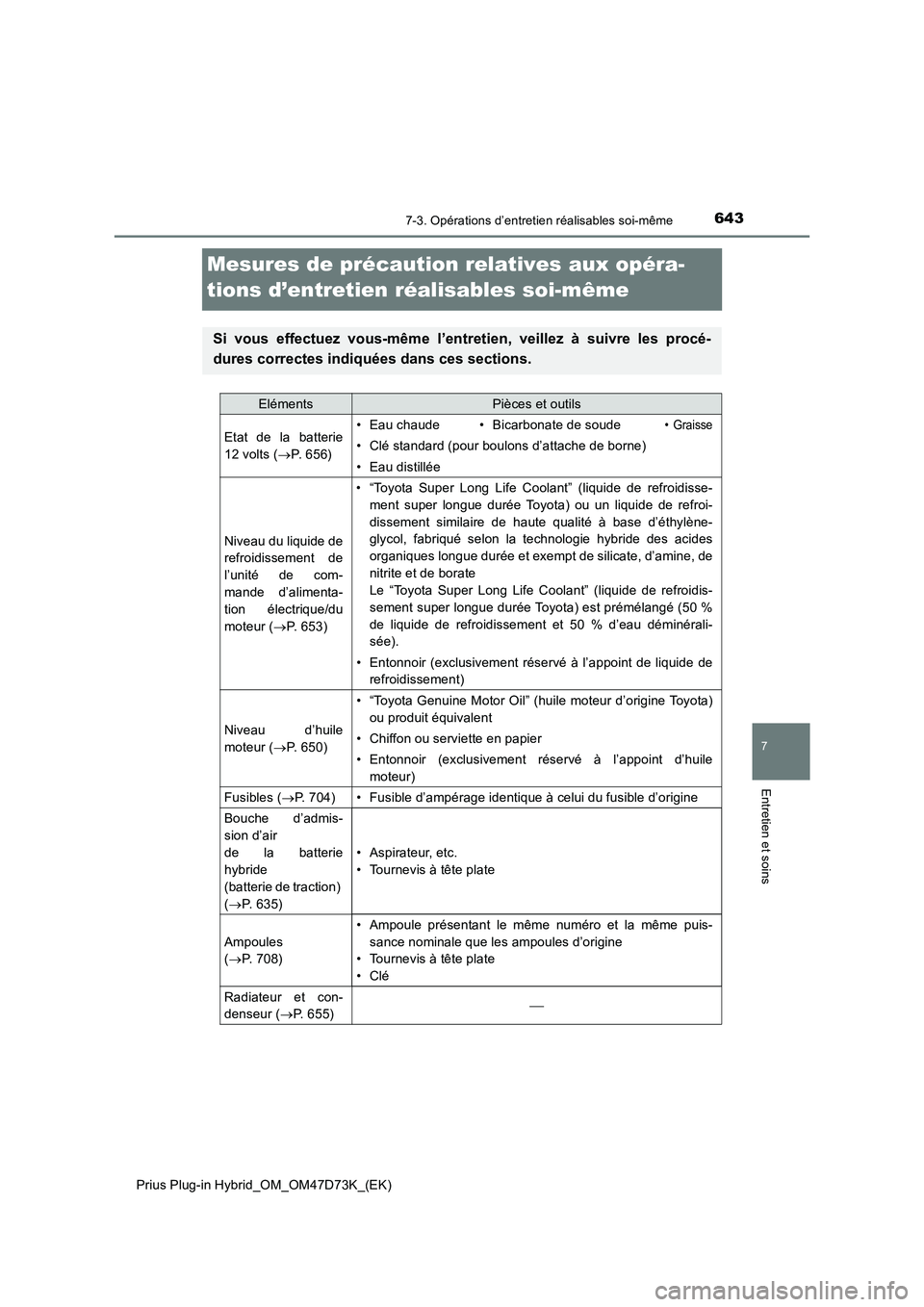

6437-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
7
Entretien et soins
Mesures de précaution relatives aux opéra-
tions d’entretien réalisables soi-même
Si vous effectuez vous-même l’entretien, veillez à suivre les procé-
dures correctes indiquées dans ces sections.
ElémentsPièces et outils
Etat de la batterie
12 volts (P. 6 5 6 )• Eau chaude • Bicarbonate de soude•Graisse
• Clé standard (pour boulons d’attache de borne)
• Eau distillée
Niveau du liquide de
refroidissement de
l’unité de com-
mande d’alimenta-
tion électrique/du
moteur (P. 653)• “Toyota Super Long Life Coolant” (liquide de refroidisse-
ment super longue durée Toyota) ou un liquide de refroi-
dissement similaire de haute qualité à base d’éthylène-
glycol, fabriqué selon la technologie hybride des acides
organiques longue durée et exempt de silicate, d’amine, de
nitrite et de borate
Le “Toyota Super Long Life Coolant” (liquide de refroidis-
sement super longue durée Toyota) est prémélangé (50 %
de liquide de refroidissement et 50 % d’eau déminérali-
sée).
• Entonnoir (exclusivement réservé à l’appoint de liquide de
refroidissement)
Niveau d’huile
moteur (P. 650)
• “Toyota Genuine Motor Oil” (huile moteur d’origine Toyota)
ou produit équivalent
• Chiffon ou serviette en papier
• Entonnoir (exclusivement réservé à l’appoint d’huile
moteur)
Fusibles (P. 704)• Fusible d’ampérage identique à celui du fusible d’origine
Bouche d’admis-
sion d’air
de la batterie
hybride
(batterie de traction)
(P. 635)
• Aspirateur, etc.
• Tournevis à tête plate
Ampoules
(P. 708)
• Ampoule présentant le même numéro et la même puis-
sance nominale que les ampoules d’origine
• Tournevis à tête plate
• Clé
Radiateur et con-
denseur (P. 655)

6447-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Pression de gon-
flage des pneus
( P. 678)
• Manomètre pour pneus
• Source d’air comprimé
Liquide de lave-
glace ( P. 660)
• Eau ou liquide de lave-glace contenant de l’antigel (pour
utilisation en hiver)
• Entonnoir (exclusivement réservé à l’appoint d’eau ou de
liquide de lave-glace)
AVERTISSEMENT
Le compartiment moteur contient beaucoup de mécanismes et de liquides qui peuvent
se déplacer brusquement, devenir brûlants ou chargés électriquement. Pour éviter des
blessures graves, voire mortelles, respectez les précautions suivantes.
■ Lorsque vous travaillez dans le compartiment moteur
● Assurez-vous que “Accessoire”, “Contact mis” ou l’affichage des kilomètres (P. 229)
sur l’affichage principal et le témoin “READY” sont éteints.
● N’approchez pas vos mains, vos vêtements et vos outils du ventilateur en mouve-
ment.
● Veillez à ne pas toucher le moteur, l’unité de commande d’alimentation électrique,
le radiateur, le collecteur d’échappement, etc., juste après avoir roulé avec le véhi-
cule, car ils peuvent être brûlants. L’huile et les autres liquides peuvent également
être chauds.
● Ne laissez aucun matériau facilement inflammable, comme du papier et des chif-
fons, dans le compartiment moteur.
● Ne fumez pas, ne provoquez pas d’étincelles et n’exposez pas de flamme vive au
carburant. Les vapeurs de carburant sont inflammables.
● Faites preuve d’une extrême prudence quand vous travaillez sur la batterie 12
volts. Elle contient de l’acide sulfurique, un produit toxique et corrosif.
● Faites attention avec le liquide de frein, car il peut vous blesser aux mains ou aux
yeux et endommager les surfaces peintes. Si du liquide se répand sur vos mains
ou entre en contact avec vos yeux, rincez-les immédiatement à l’eau claire. Si vous
ressentez toujours une gêne, consultez un médecin.
■ Lorsque vous travaillez près des ventilateurs de refroidissement électriques ou
de la calandre
Assurez-vous que le contacteur d’alimentation est désactivé.
Si le contacteur d’alimentation est en mode ON, les ventilateurs de refroidissement
électriques peuvent se mettre automatiquement en marche si la climatisation est
activée et/ou si la température du liquide de refroidissement est élevée. ( P. 655)
■ Lunettes de protection
Portez des lunettes de protection pour empêcher que des matériaux, liquides, etc.
n’entrent en contact avec vos yeux en tombant ou en étant projetés.
ElémentsPièces et outils

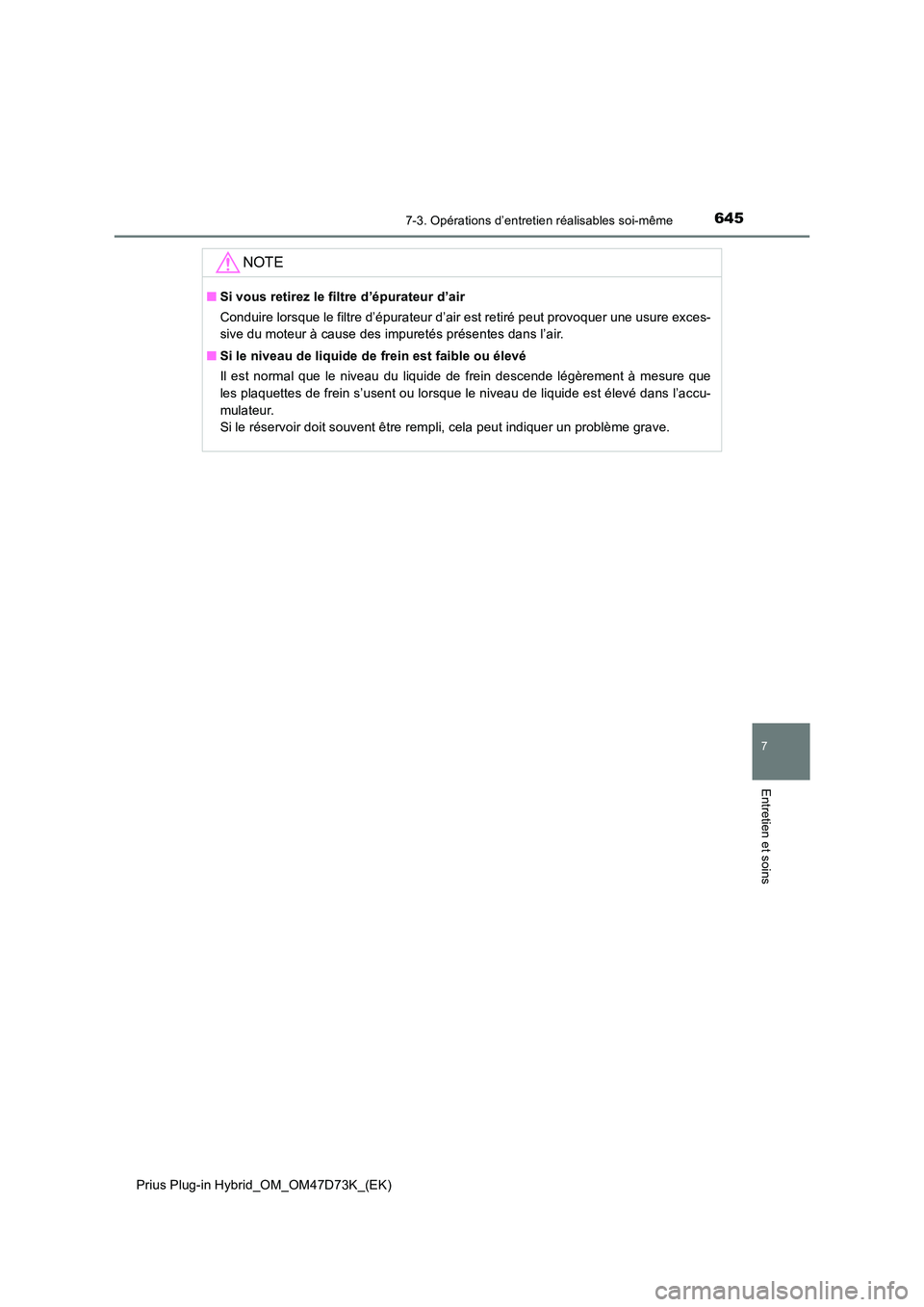

6457-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
7
Entretien et soins
NOTE
■Si vous retirez le filtre d’épurateur d’air
Conduire lorsque le filtre d’épurateur d’air est retiré peut provoquer une usure exces-
sive du moteur à cause des impuretés présentes dans l’air.
■ Si le niveau de liquide de frein est faible ou élevé
Il est normal que le niveau du liquide de frein descende légèrement à mesure que
les plaquettes de frein s’usent ou lorsque le niveau de liquide est élevé dans l’accu-
mulateur.
Si le réservoir doit souvent être rempli, cela peut indiquer un problème grave.

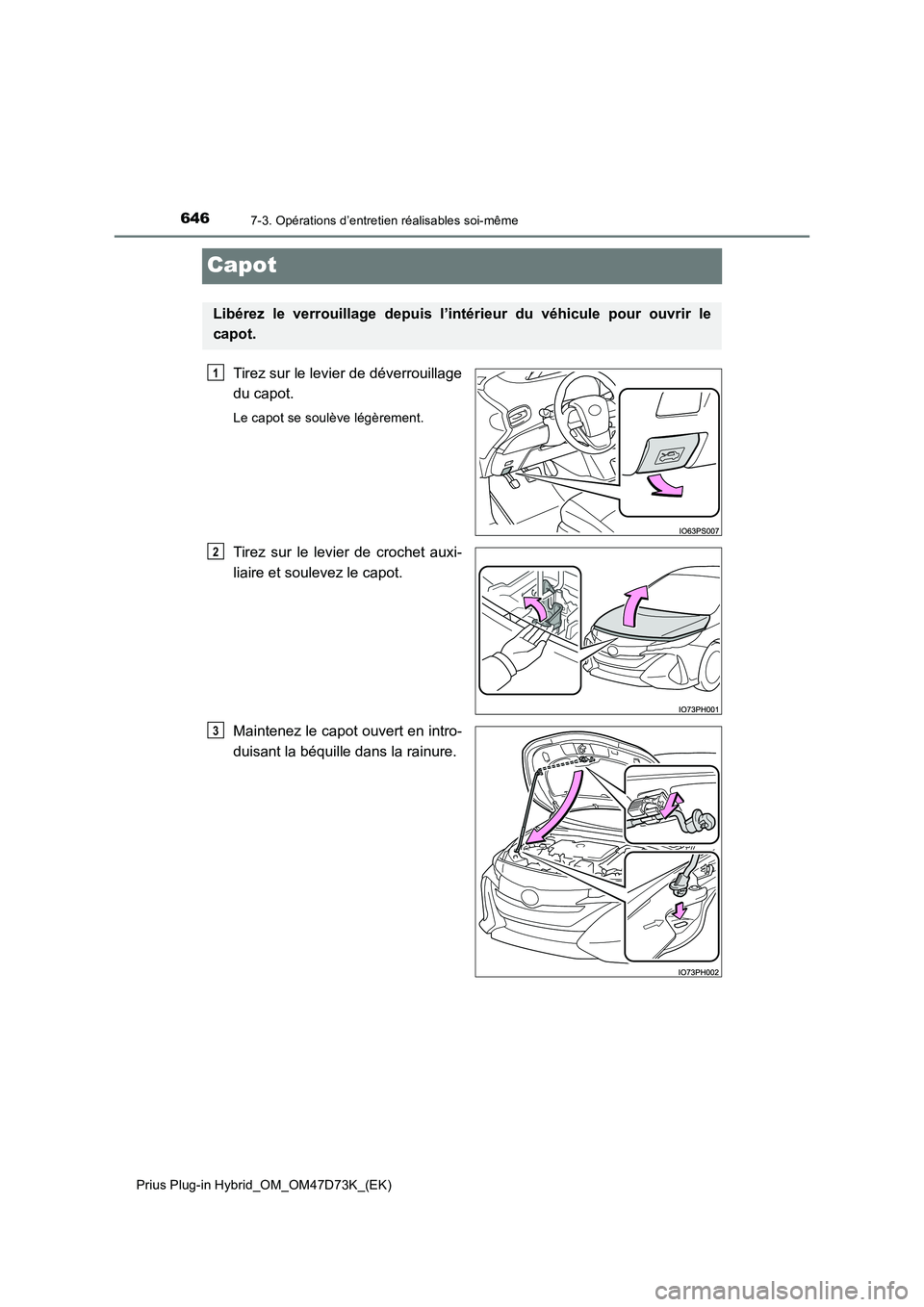

6467-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Capot
Tirez sur le levier de déverrouillage
du capot.
Le capot se soulève légèrement.
Tirez sur le levier de crochet auxi-
liaire et soulevez le capot.
Maintenez le capot ouvert en intro-
duisant la béquille dans la rainure.
Libérez le verrouillage depuis l’intérieur du véhicule pour ouvrir le
capot.
1
2
3

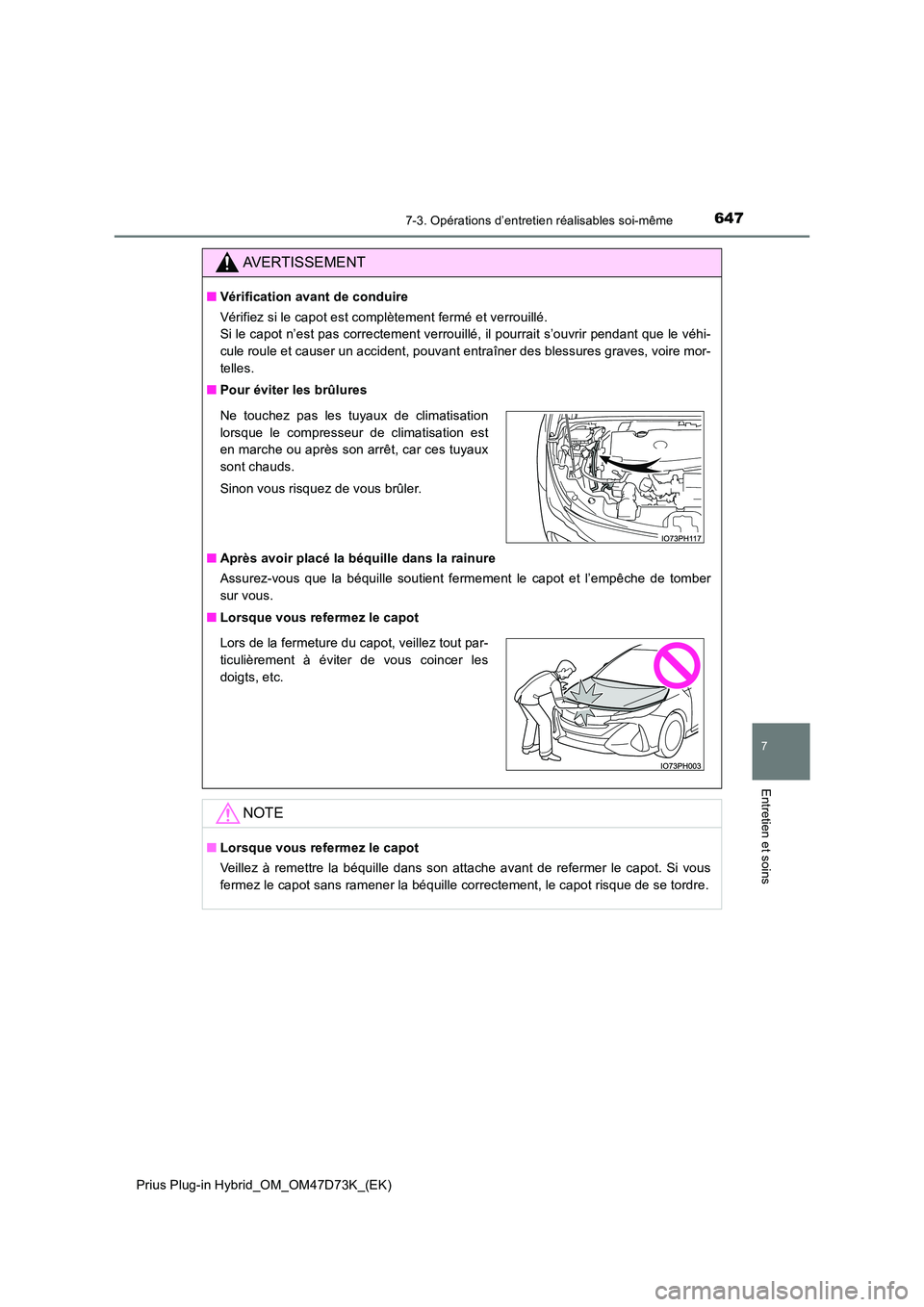

6477-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
7
Entretien et soins
AVERTISSEMENT
■Vérification avant de conduire
Vérifiez si le capot est complètement fermé et verrouillé.
Si le capot n’est pas correctement verrouillé, il pourrait s’ouvrir pendant que le véhi-
cule roule et causer un accident, pouvant entraîner des blessures graves, voire mor-
telles.
■ Pour éviter les brûlures
■ Après avoir placé la béquille dans la rainure
Assurez-vous que la béquille soutient fermement le capot et l’empêche de tomber
sur vous.
■ Lorsque vous refermez le capot
NOTE
■Lorsque vous refermez le capot
Veillez à remettre la béquille dans son attache avant de refermer le capot. Si vous
fermez le capot sans ramener la béquille correctement, le capot risque de se tordre.
Ne touchez pas les tuyaux de climatisation
lorsque le compresseur de climatisation est
en marche ou après son arrêt, car ces tuyaux
sont chauds.
Sinon vous risquez de vous brûler.
Lors de la fermeture du capot, veillez tout par-
ticulièrement à éviter de vous coincer les
doigts, etc.

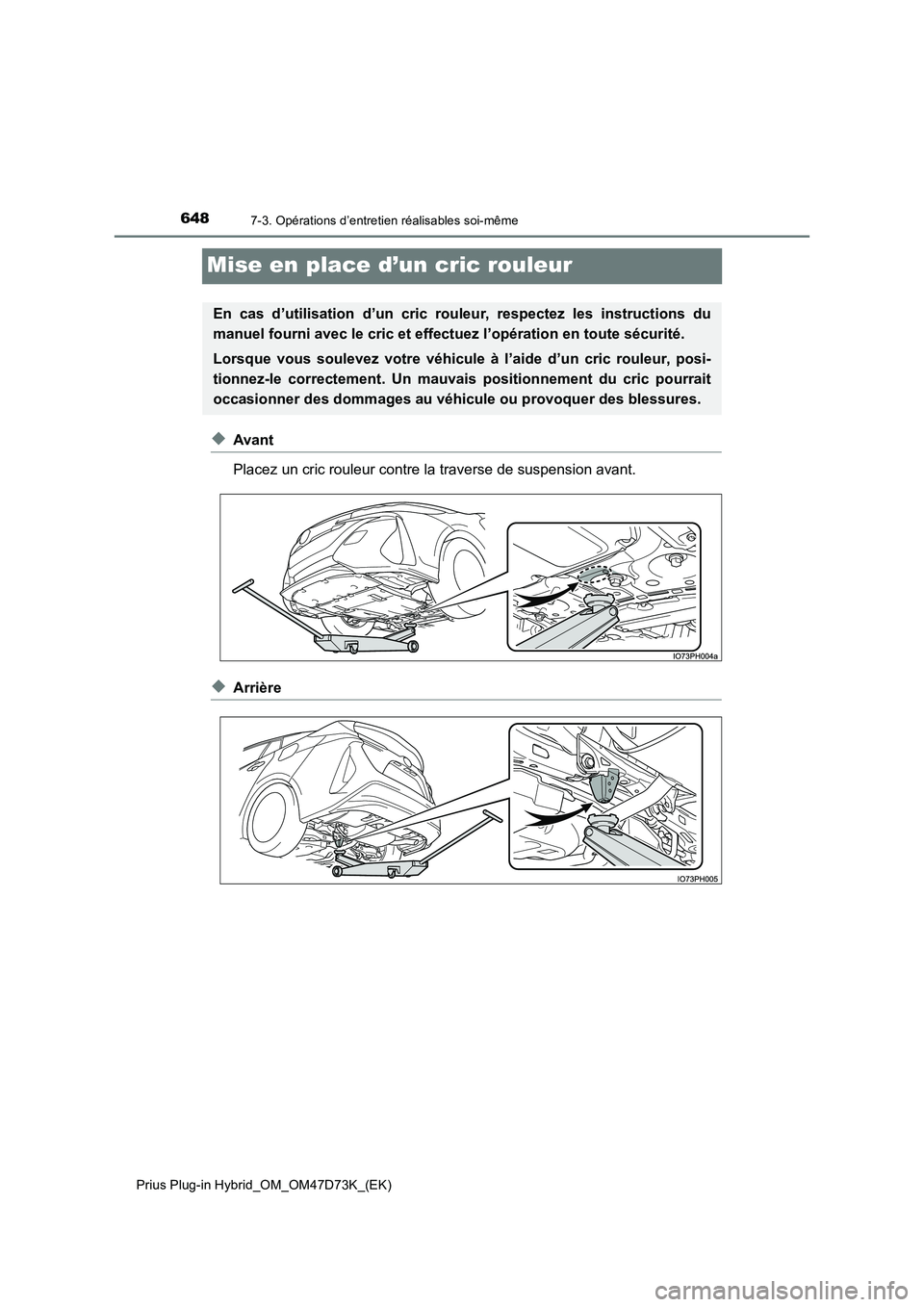

6487-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Mise en place d’un cric rouleur
◆Avant
Placez un cric rouleur contre la traverse de suspension avant.
◆Arrière
En cas d’utilisation d’un cric rouleur, respectez les instructions du
manuel fourni avec le cric et effectuez l’opération en toute sécurité.
Lorsque vous soulevez votre véhicule à l’aide d’un cric rouleur, posi-
tionnez-le correctement. Un mauvais positionnement du cric pourrait
occasionner des dommages au véhicule ou provoquer des blessures.

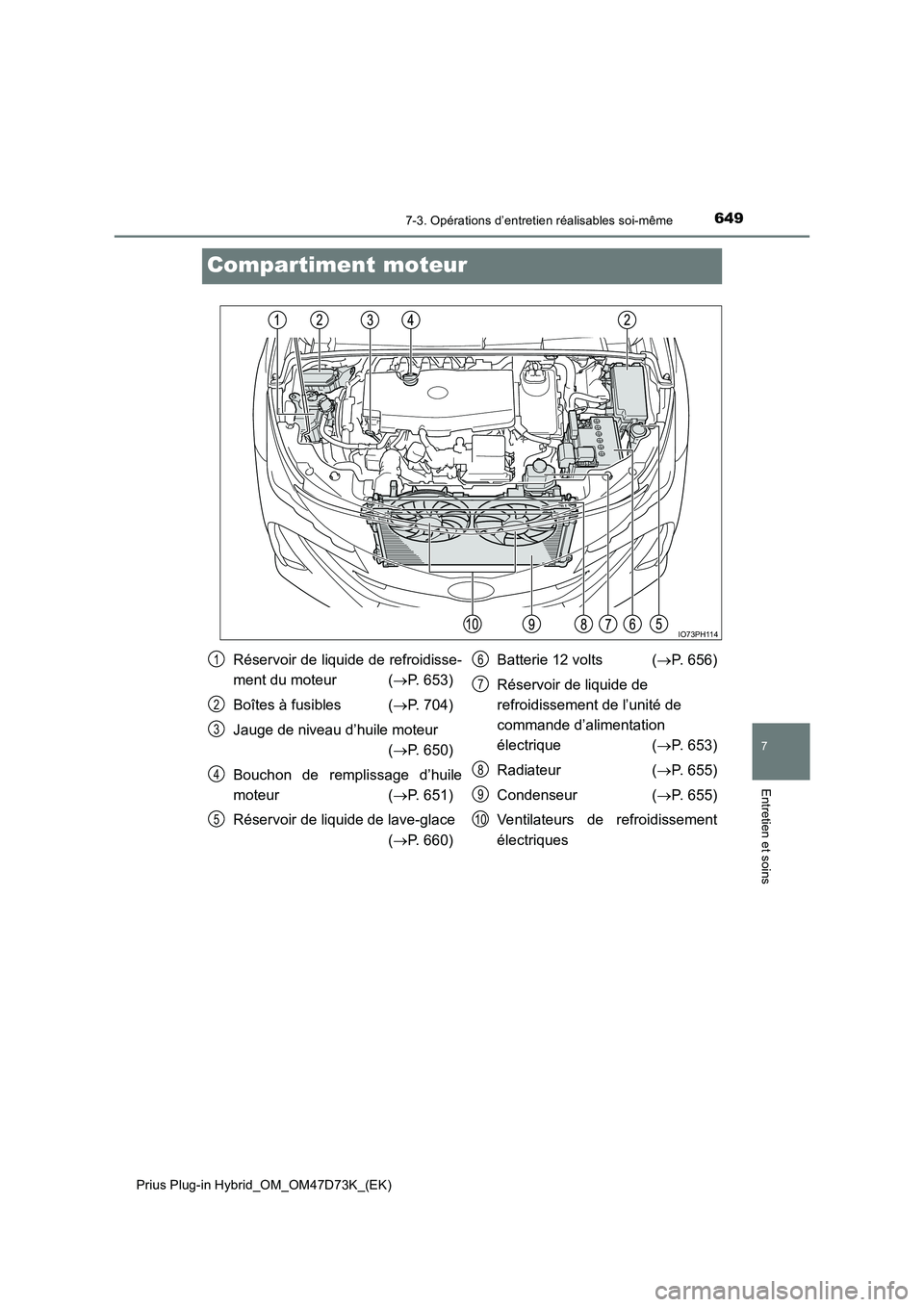

6497-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
7
Entretien et soins
Compartiment moteur
IO73PH114
Réservoir de liquide de refroidisse-
ment du moteur ( P. 653)
Boîtes à fusibles ( P. 704)
Jauge de niveau d’huile moteur
( P. 650)
Bouchon de remplissage d’huile
moteur ( P. 651)
Réservoir de liquide de lave-glace
( P. 660)
Batterie 12 volts ( P. 656)
Réservoir de liquide de
refroidissement de l’unité de
commande d’alimentation
électrique ( P. 653)
Radiateur ( P. 655)
Condenseur ( P. 655)
Ventilateurs de refroidissement
électriques
1
2
3
4
5
6
7
8
9
10

6507-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Lorsque le moteur a atteint sa température de fonctionnement et qu’il a été
arrêté, vérifiez le niveau d’huile sur la jauge.
■Vérification de l’huile moteur
Stationnez le véhicule sur un sol plat. Après avoir fait monter en tempé-
rature le moteur et avoir arrêté le système hybride, attendez plus de 5
minutes pour que l’huile se stabilise dans le carter du moteur.
Sortez la jauge en plaçant un
chiffon sous son extrémité.
Essuyez la jauge.
Réintroduisez complètement la jauge.
Sortez la jauge en plaçant un chiffon sous son extrémité et vérifiez le
niveau d’huile.
Bas
Normal
Excessif
Essuyez la jauge et réintroduisez-la complètement.
Huile moteur
1
2
3
4
5
1
2
3
6
