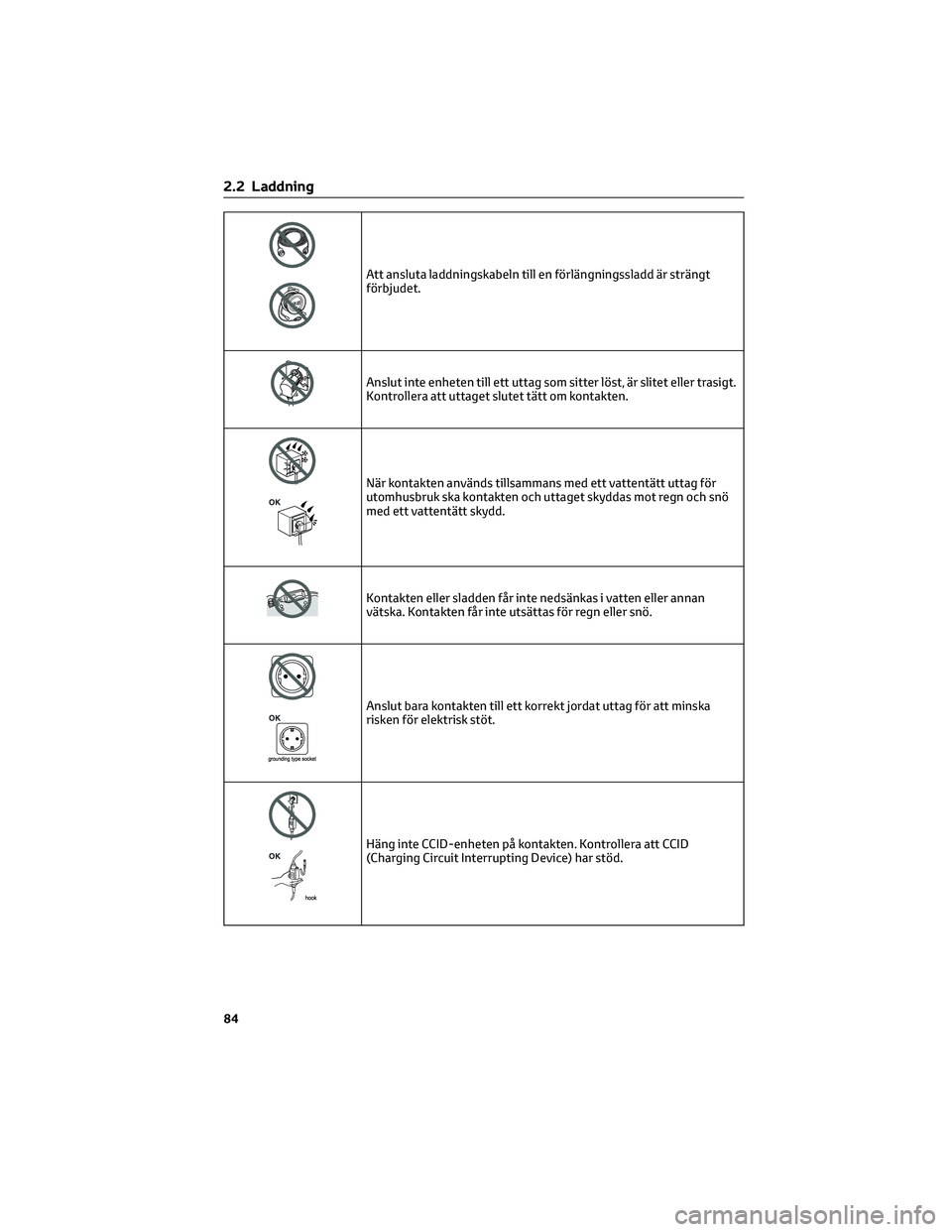

Att ansluta laddningskabeln till en förlängningssladd är strängt
förbjudet.
Anslut inte enheten till ett uttag som sitter löst, är slitet eller trasigt.
Kontrollera att uttaget slutet tätt om kontakten.
När kontakten används tillsammans med ett vattentätt uttag för
utomhusbruk ska kontakten och uttaget skyddas mot regn och snö
med ett vattentätt skydd.
Kontakten eller sladden får inte nedsänkas i vatten eller annan
vätska. Kontakten får inte utsättas för regn eller snö.
Anslut bara kontakten till ett korrekt jordat uttag för att minska
risken för elektrisk stöt.
Häng inte CCID-enheten på kontakten. Kontrollera att CCID
(Charging Circuit Interrupting Device) har stöd.
2.2 Laddning
84

2.2.4 Strömkällor som kan
användas
En extern strömkälla som uppfyller
följande kriteria är nödvändig för att
ladda den här bilen. Bekräfta detta före
laddning.
VARNING!
Varningar för elektriska fel
Observera säkerhetsanvisningarna i
den här instruktionsboken när bilen
laddas. Försummelse att använda en
strömkälla som inte uppfyller kraven,
eller försummelse att följa gällande
bestämmelser vid laddning kan leda till
en olycka som kan resultera i svåra eller
livshotande skador.
Strömkällor
• Anslut till ett uttag för AC 220V–240V
med jordfelsbrytare (RCCB) och
kretsbrytare. Användning av en
individuell 13 A krets rekommenderas
starkt för att se till att
laddningskabeln fungerar på rätt sätt.
• Vi rekommenderar starkt att du
använder en särskild anslutning från
kopplingsdosan för laddning. Om du
ansluter till ett uttag som ligger på en
delad krets, och andra elektriska
apparater används på andra uttag på
samma krets kan kretsbrytaren
utlösas.
*
• Kontrollera att kopplingsdosan är
försedd med jordfelsbrytare. Låt en
kvalificerad verkstad installera en
sådan om den saknar jordfelsbrytare.
• Vid laddning utomhus ska du se till att
anslutning sker till ett vattentätt
uttag som är certifierat för
utomhusbruk. Kontroll av
jordfelsbrytaren (RCCB) före
användning rekommenderas.
• Kontrollera vilka lokala bestämmelser
för EV-laddning som eventuellt gäller,
och följ dem.
*: Kontakta en elektriker som kan ge
ytterligare uppgifter.
Laddningsmiljön
För säker laddning rekommenderar vi
följande laddningsutrustning och
inställningar.
• Vattentätt uttag: Vid laddning
utomhus ska kontakten anslutas till
ett vattentätt uttag. Kontrollera att
kontakten fortfarande är vattentät
när den har anslutits.
• Dedikerad krets
– För att minska brandrisken ska du
endast ansluta till en 13 A grenkrets
med överströmsskydd.
– För att minska risken för elektriska
stötar när du använder kontakten
ska du ansluta till ett uttag som har
en jordfelsbrytare (RCCB) monterad.
• Fjärrströmbrytare: Gör att elektricitet
från uttaget kan brytas med en
strömbrytare, så att kontakten kan tas
bort och sättas in när det regnar.
Om din kretsbrytare bryter strömmen
under laddning
Den övre gränsen för laddströmstyrkan
kan ändras under ”Vehicle Settings” på
informationsdisplayen.
1. Tryck på
ellerpå ratten, välj(”Vehicle Settings”) på
skärmenoch tryck sedan på.
2. Tryck på
ellerpå ratten, välj
”Charge Settings” och tryck sedan på
.
Skärmen ”Charge Settings” visas.
3. Tryck på
ellerpå ratten, välj
”Charge Current” och tryck sedan
på
.
Skärmen ”Charge Current” visas.
4. Tryck på
ellerpå ratten för att
välja ”8A”, tryck sedan på.
Den maximala laddströmmen
begränsas till 8A under laddningen.
*
2.2 Laddning
92

Lucköppnare
Vidrör inte lucköppnaren när
laddningsluckan är öppen. Om den
vidrörs av misstag kan laddningsluckan
eller låset till anslutningsdonet aktiveras.
Ta med dig den elektroniska nyckeln eller
lås upp dörrarna, tryck sedan på
låsknappen till anslutningsdonet för att
låsa upp om de aktiveras av misstag.
VARNING!
Under laddning
Vidta följande försiktighetsåtgärder.
Om du inte gör det kan en olycka
inträffa som kan leda till svåra eller
livshotande skador.
• Anslut till en strömkälla som är
lämplig för laddning. (→Sid. 92)
• Kontrollera före laddningen att
laddningsingången inte är
deformerad, skadad, rostig, dammig
eller att annat material, t.ex. snö inte
har fastnat på den. Om något har
fastnat på laddningsingången ska
det avlägsnas innan
anslutningsdonet har ansluts.
• Laddkabel Mode 3: Se till att varken
smuts eller damm finns på intagets
ytor innan laddkontakten sätts in i
laddaren. Om det finns smuts eller
damm på dessa ytor ska det
avlägsnas innan laddkontakten
införs.
• Se till att ytorna på
laddningsingången inte blir våta.
VARNING!(Fortsättning)
• Kontrollera att inga främmande
ämnen has fastnat på laddkabeln,
kontakten och uttaget samt att dessa
inte är deformerade eller skadade.
• Använd bara uttag där kontakter kan
införas på säkert sätt.
• Genomför inte laddning om
laddningskabeln är hoprullad eller
hopbuntad.
• Laddningskabeln får inte vara
ihoprullad under laddning eftersom
den kan överhettas. Lägg undan
laddningskabeln när den inte
används så att ingen kan skada sig på
den.
• Rör inte vid anslutningsdonets
terminaler och laddningsingången
med vassa metallföremål (nålar eller
liknande) eller med händerna. Orsaka
inte heller kortslutning med andra
föremål.
• Vid laddning utomhus ska du se till
att anslutning sker till ett vattentätt
uttag som är avsett för utomhusbruk.
Se till att det vattentäta överdraget
är ordentligt tillslutet. Om det
vattentäta överdraget inte sluter tätt
ska ett vattentätt överdrag som kan
tillslutas installeras.
• Om hetta, rök, lukter, buller eller
andra avvikelser noteras under
laddningen ska laddningen upphöra
omedelbart.
• Sätt inte in kontakten om uttaget är
under vatten eller snö.
• Vid laddning i regn eller snö får du
inte dra ut kontakten eller sätta in
den med våta händer. Se också till att
varken eluttaget eller kontakten blir
våta.
• Ladda inte bilen under åskväder.
• Låt inte hjulen stå på laddkabeln,
kontakten, anslutningsdonet eller
CCID (Charging Circuit Interrupting
Device).
2.2 Laddning
106

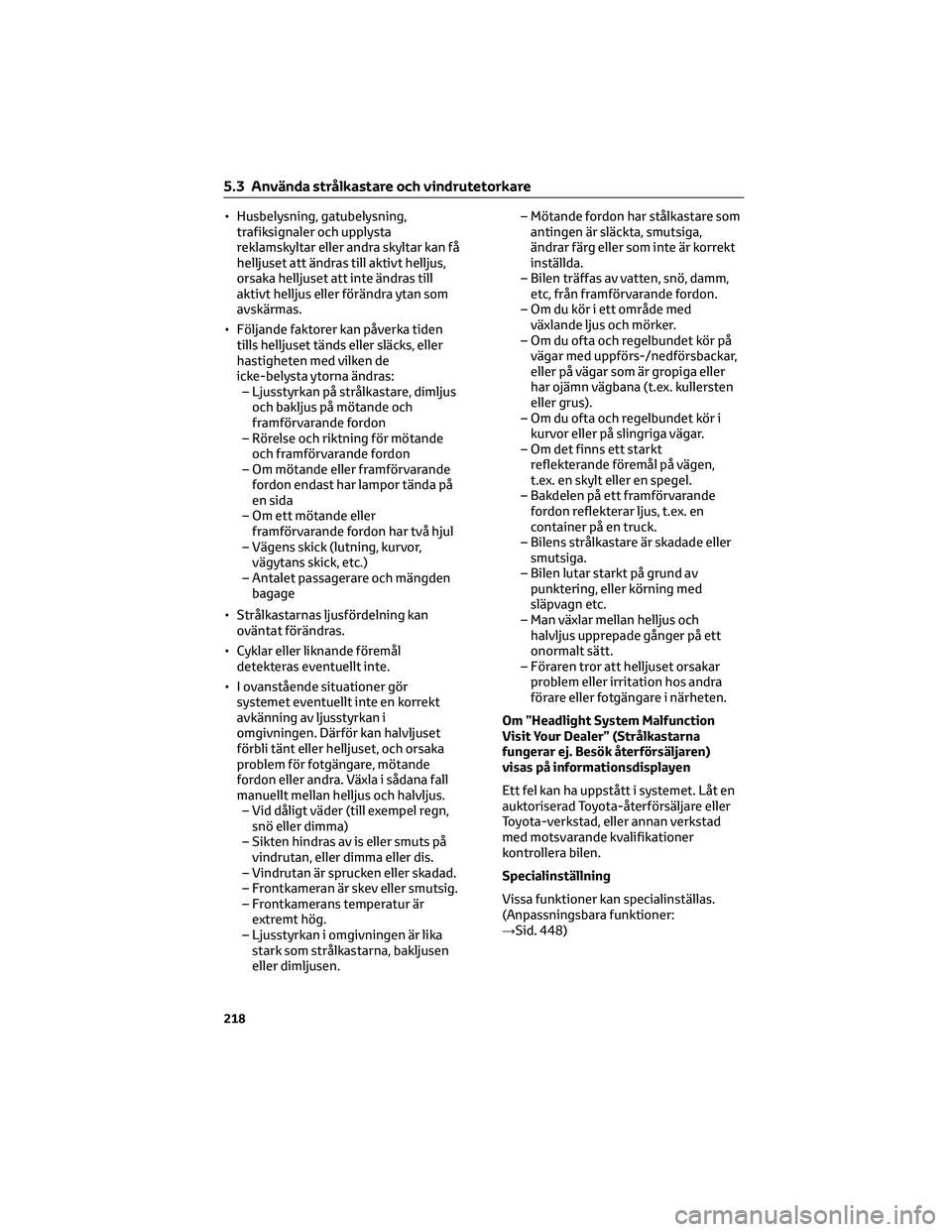

• Husbelysning, gatubelysning,
trafiksignaler och upplysta
reklamskyltar eller andra skyltar kan få
helljuset att ändras till aktivt helljus,
orsaka helljuset att inte ändras till
aktivt helljus eller förändra ytan som
avskärmas.
• Följande faktorer kan påverka tiden
tills helljuset tänds eller släcks, eller
hastigheten med vilken de
icke-belysta ytorna ändras:
– Ljusstyrkan på strålkastare, dimljus
och bakljus på mötande och
framförvarande fordon
– Rörelse och riktning för mötande
och framförvarande fordon
– Om mötande eller framförvarande
fordon endast har lampor tända på
en sida
– Om ett mötande eller
framförvarande fordon har två hjul
– Vägens skick (lutning, kurvor,
vägytans skick, etc.)
– Antalet passagerare och mängden
bagage
• Strålkastarnas ljusfördelning kan
oväntat förändras.
• Cyklar eller liknande föremål
detekteras eventuellt inte.
• I ovanstående situationer gör
systemet eventuellt inte en korrekt
avkänning av ljusstyrkan i
omgivningen. Därför kan halvljuset
förbli tänt eller helljuset, och orsaka
problem för fotgängare, mötande
fordon eller andra. Växla i sådana fall
manuellt mellan helljus och halvljus.
– Vid dåligt väder (till exempel regn,
snö eller dimma)
– Sikten hindras av is eller smuts på
vindrutan, eller dimma eller dis.
– Vindrutan är sprucken eller skadad.
– Frontkameran är skev eller smutsig.
– Frontkamerans temperatur är
extremt hög.
– Ljusstyrkan i omgivningen är lika
stark som strålkastarna, bakljusen
eller dimljusen.– Mötande fordon har stålkastare som
antingen är släckta, smutsiga,
ändrar färg eller som inte är korrekt
inställda.
– Bilen träffas av vatten, snö, damm,
etc, från framförvarande fordon.
– Om du kör i ett område med
växlande ljus och mörker.
– Om du ofta och regelbundet kör på
vägar med uppförs-/nedförsbackar,
eller på vägar som är gropiga eller
har ojämn vägbana (t.ex. kullersten
eller grus).
– Om du ofta och regelbundet kör i
kurvor eller på slingriga vägar.
– Om det finns ett starkt
reflekterande föremål på vägen,
t.ex. en skylt eller en spegel.
– Bakdelen på ett framförvarande
fordon reflekterar ljus, t.ex. en
container på en truck.
– Bilens strålkastare är skadade eller
smutsiga.
– Bilen lutar starkt på grund av
punktering, eller körning med
släpvagn etc.
– Man växlar mellan helljus och
halvljus upprepade gånger på ett
onormalt sätt.
– Föraren tror att helljuset orsakar
problem eller irritation hos andra
förare eller fotgängare i närheten.
Om ”Headlight System Malfunction
Visit Your Dealer” (Strålkastarna
fungerar ej. Besök återförsäljaren)
visas på informationsdisplayen
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(Anpassningsbara funktioner:
→Sid. 448)
5.3 Använda strålkastare och vindrutetorkare
218
