TOYOTA PRIUS PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

1892-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

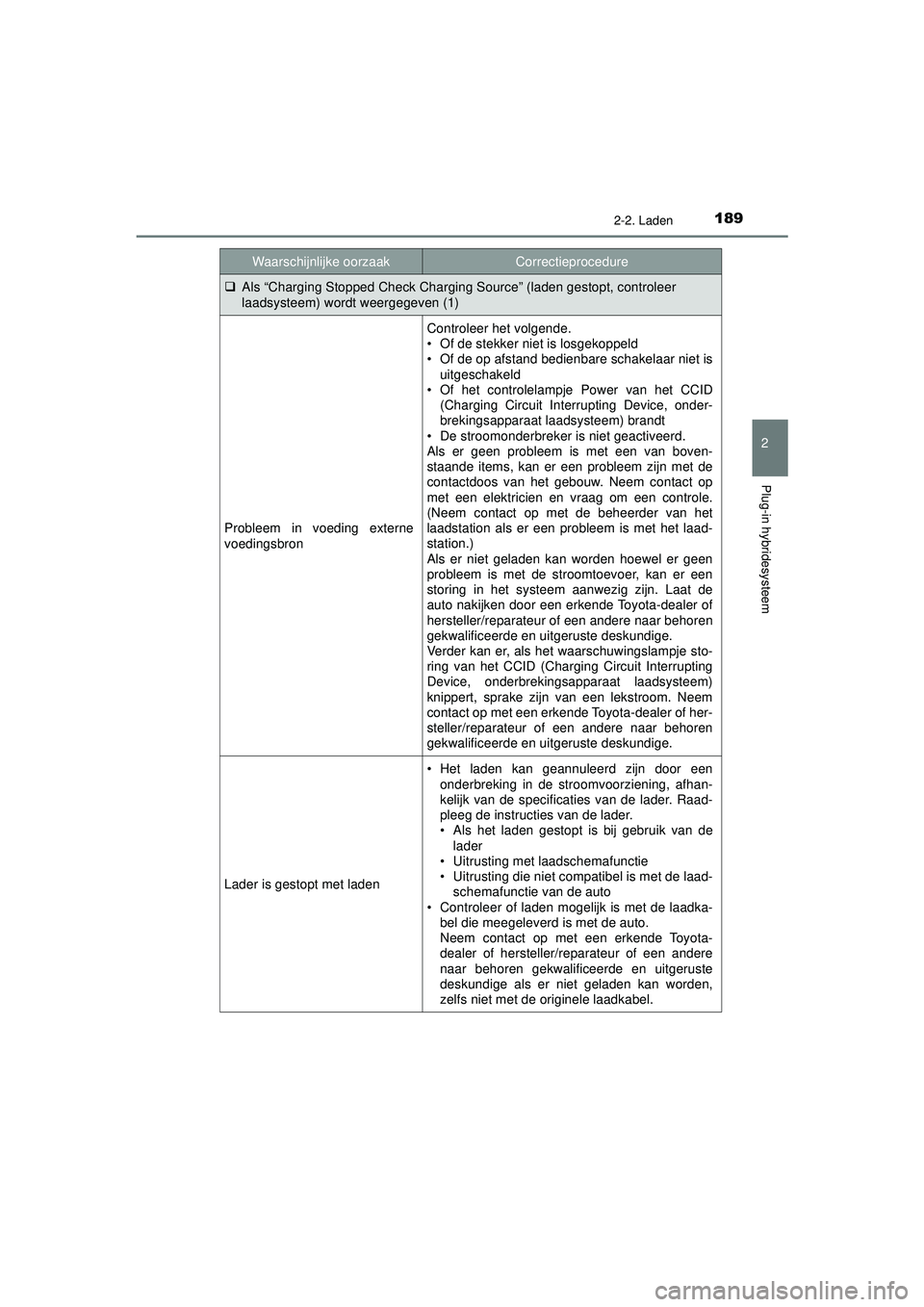

Als “Charging Stopped Check Charging Source” (laden gestopt, controleer
laadsysteem) wordt weergegeven (1)
Probleem in voeding externe
voedingsbron
Controleer het volgende.
• Of de stekker niet is losgekoppeld
• Of de op afstand bedienbare schakelaar niet is
uitgeschakeld
• Of het controlelampje Power van het CCID (Charging Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem) brandt
• De stroomonderbreker is niet geactiveerd.
Als er geen probleem is met een van boven-
staande items, kan er een probleem zijn met de
contactdoos van het gebouw. Neem contact op
met een elektricien en vraag om een controle.
(Neem contact op met de beheerder van het
laadstation als er een probleem is met het laad-
station.)
Als er niet geladen kan worden hoewel er geen
probleem is met de stroomtoevoer, kan er een
storing in het systeem aanwezig zijn. Laat de
auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Verder kan er, als het waarschuwingslampje sto-
ring van het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem)
knippert, sprake zijn van een lekstroom. Neem
contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Lader is gestopt met laden
• Het laden kan geannuleerd zijn door een onderbreking in de stroomvoorziening, afhan-
kelijk van de specificaties van de lader. Raad-
pleeg de instructies van de lader.
• Als het laden gestopt is bij gebruik van delader
• Uitrusting met laadschemafunctie
• Uitrusting die niet compatibel is met de laad- schemafunctie van de auto
• Controleer of laden mogelijk is met de laadka- bel die meegeleverd is met de auto.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als er niet geladen kan worden,
zelfs niet met de originele laadkabel.
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 189 Tuesday, May 11, 2021 9:32 AM

1902-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

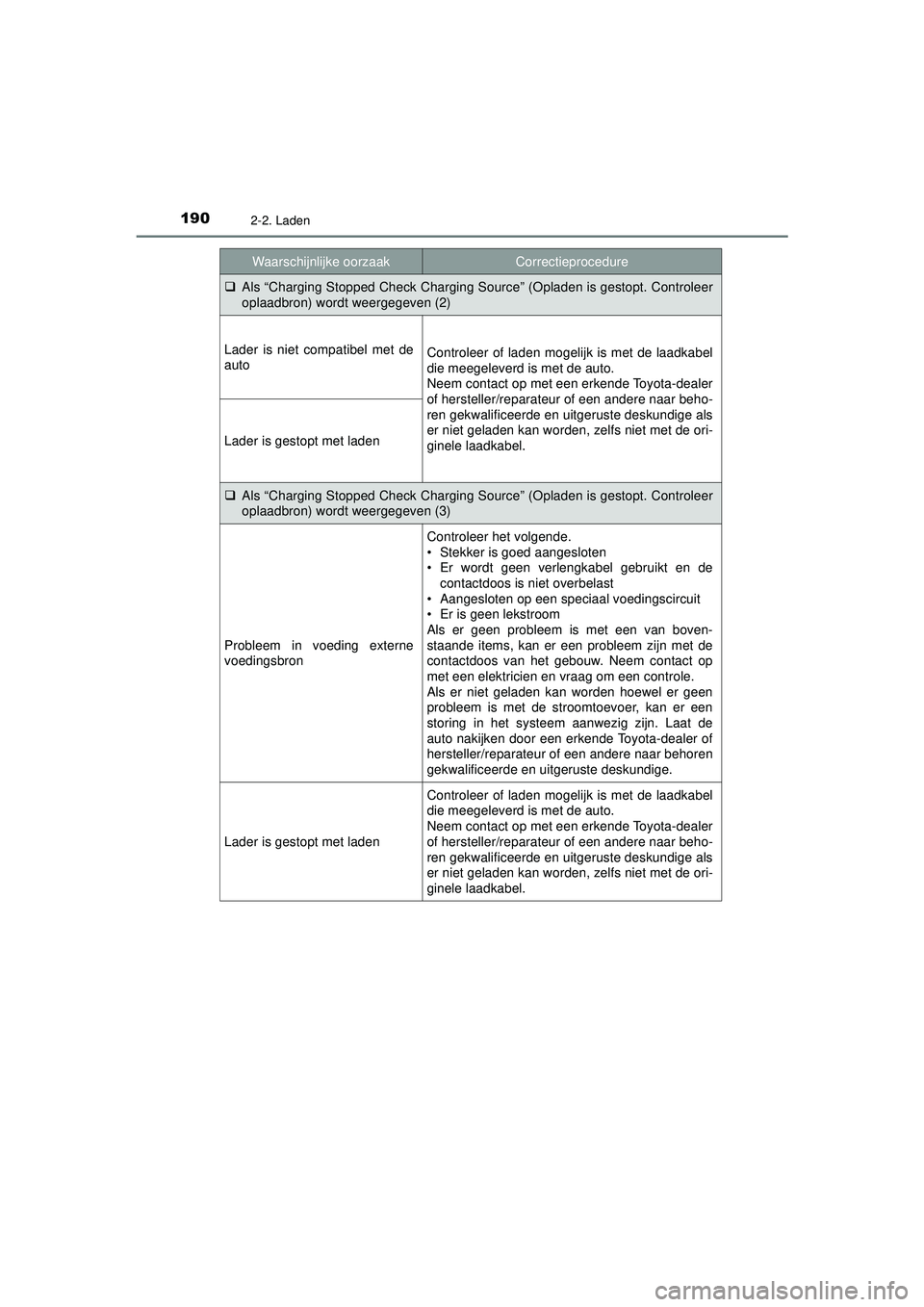

Als “Charging Stopped Check Charging Source” (Opladen is gestopt. Controleer
oplaadbron) wordt weergegeven (2)
Lader is niet compatibel met de
autoControleer of laden mogelijk is met de laadkabel
die meegeleverd is met de auto.
Neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige als
er niet geladen kan worden, zelfs niet met de ori-
ginele laadkabel.
Lader is gestopt met laden
Als “Charging Stopped Check Charging Source” (Opladen is gestopt. Controleer
oplaadbron) wordt weergegeven (3)
Probleem in voeding externe
voedingsbron
Controleer het volgende.
• Stekker is goed aangesloten
• Er wordt geen verlengkabel gebruikt en de
contactdoos is niet overbelast
• Aangesloten op een speciaal voedingscircuit
• Er is geen lekstroom
Als er geen probleem is met een van boven-
staande items, kan er een probleem zijn met de
contactdoos van het gebouw. Neem contact op
met een elektricien en vraag om een controle.
Als er niet geladen kan worden hoewel er geen
probleem is met de stroomtoevoer, kan er een
storing in het systeem aanwezig zijn. Laat de
auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Lader is gestopt met laden
Controleer of laden mogelijk is met de laadkabel
die meegeleverd is met de auto.
Neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige als
er niet geladen kan worden, zelfs niet met de ori-
ginele laadkabel.
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 190 Tuesday, May 11, 2021 9:32 AM

1912-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

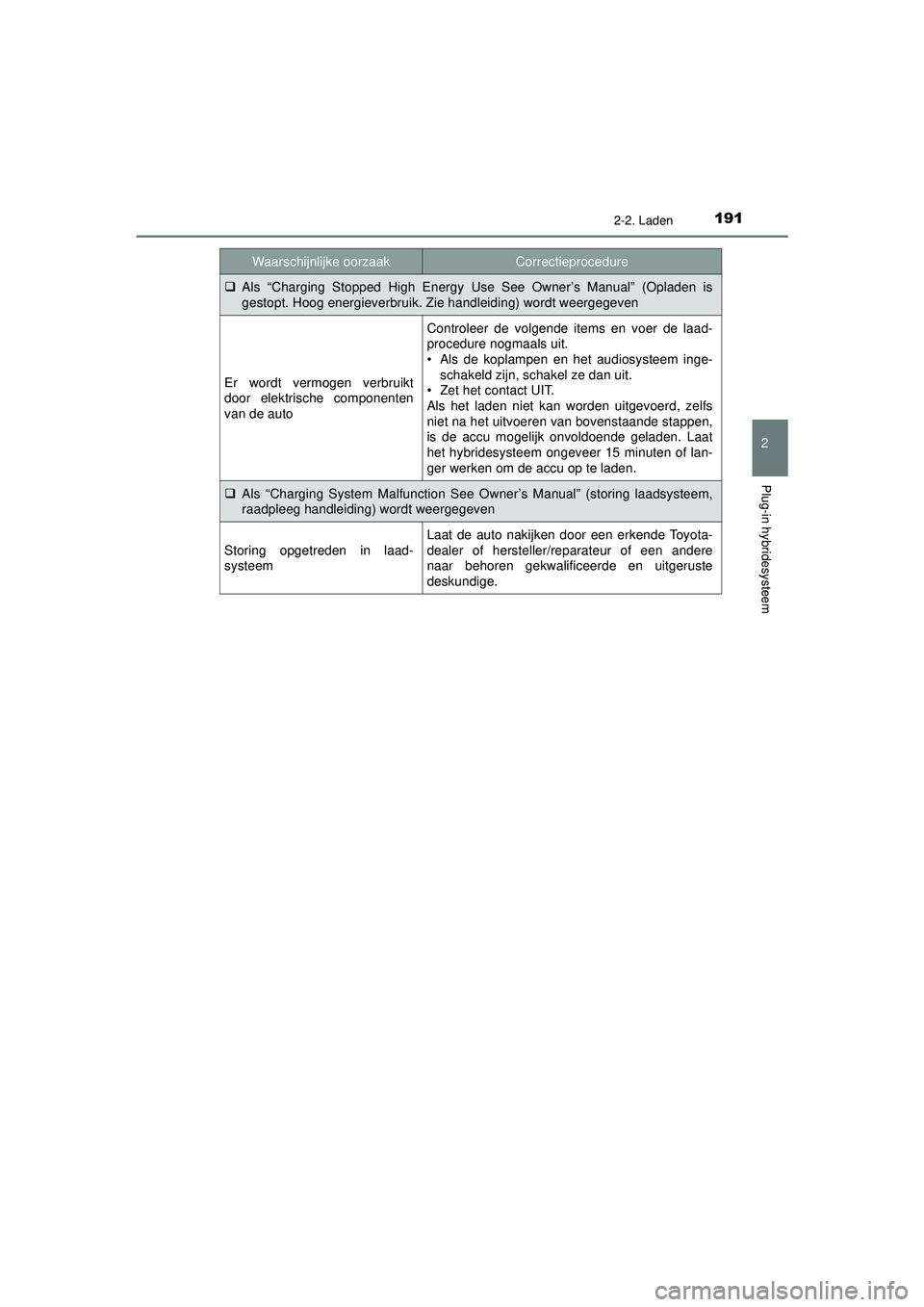

Als “Charging Stopped High Energy Use See Owner’s Manual” (Opladen is
gestopt. Hoog energieverbruik. Zie handleiding) wordt weergegeven
Er wordt vermogen verbruikt
door elektrische componenten
van de auto
Controleer de volgende items en voer de laad-
procedure nogmaals uit.
• Als de koplampen en het audiosysteem inge-
schakeld zijn, schakel ze dan uit.
• Zet het contact UIT.
Als het laden niet kan worden uitgevoerd, zelfs
niet na het uitvoeren van bovenstaande stappen,
is de accu mogelijk onvoldoende geladen. Laat
het hybridesysteem ongeveer 15 minuten of lan-
ger werken om de accu op te laden.
 Als “Charging System Malf unction See Owner’s Manual” (storing laadsysteem,
raadpleeg handleiding) wordt weergegeven
Storing opgetreden in laad-
systeem
Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
Waarschijnlijke oorzaakCorrectieprocedure
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 191 Tuesday, May 11, 2021 9:32 AM

1922-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 192 Tuesday, May 11, 2021 9:32 AM

193
3Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)3. Instrumentenpaneel
Instrumentenpaneel ................ 194
Waarschuwingslampjes en controlelampjes................ 204
Hoofdscherm ........................... 212
Multi-informatiedisplay ............ 220
Head-up display ...................... 255
Energiemonitor/ verbruiksscherm ... ................ 262
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 193 Tuesday, May 11, 2021 9:32 AM

1943. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Instrumentenpaneel
De eenheden die op het display worden aangegeven, kunnen per model/type ver-
schillend zijn.
Hoofdscherm (Blz. 212)
Op het hoofdscherm wordt basisinformatie met betrekking tot het rijden weergegeven,
zoals de rijsnelheid en de resterende hoeveelheid brandstof.
Multi-informatiedisplay ( Blz. 220)
Op het multi-informatiedisplay wordt informatie weergegeven die het gebruiksge-
mak van de auto vergroot, zoals de bedr ijfsconditie van het hybridesysteem en de
geschiedenis van het elektriciteitsverbruik en het brandstofverbruik. Tevens kunnen
de informatie met betrekking tot de werking van de ondersteunende systemen en
de instellingen van de weergave op het instrumentenpaneel worden gewijzigd door
over te schakelen naar het instelscherm.
Waarschuwingslampjes en controlelampjes ( Blz. 204)
De waarschuwingslampjes en controlelampjes gaan branden of knipperen om pro-
blemen met de auto aan te geven of de bedrijfsstatus van systemen in de auto
weer te geven.
Klok (Blz. 200)
Het grote instrumentenpaneel is voorzien van 2 LCD-schermen waarop
informatie, zoals de voertuigconditie , de rijstatus, het elektriciteitsver-
bruik en het brandstofver bruik, wordt weergegeven.
Lay-out instrumentenpaneel
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 194 Tuesday, May 11, 2021 9:32 AM

1953. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

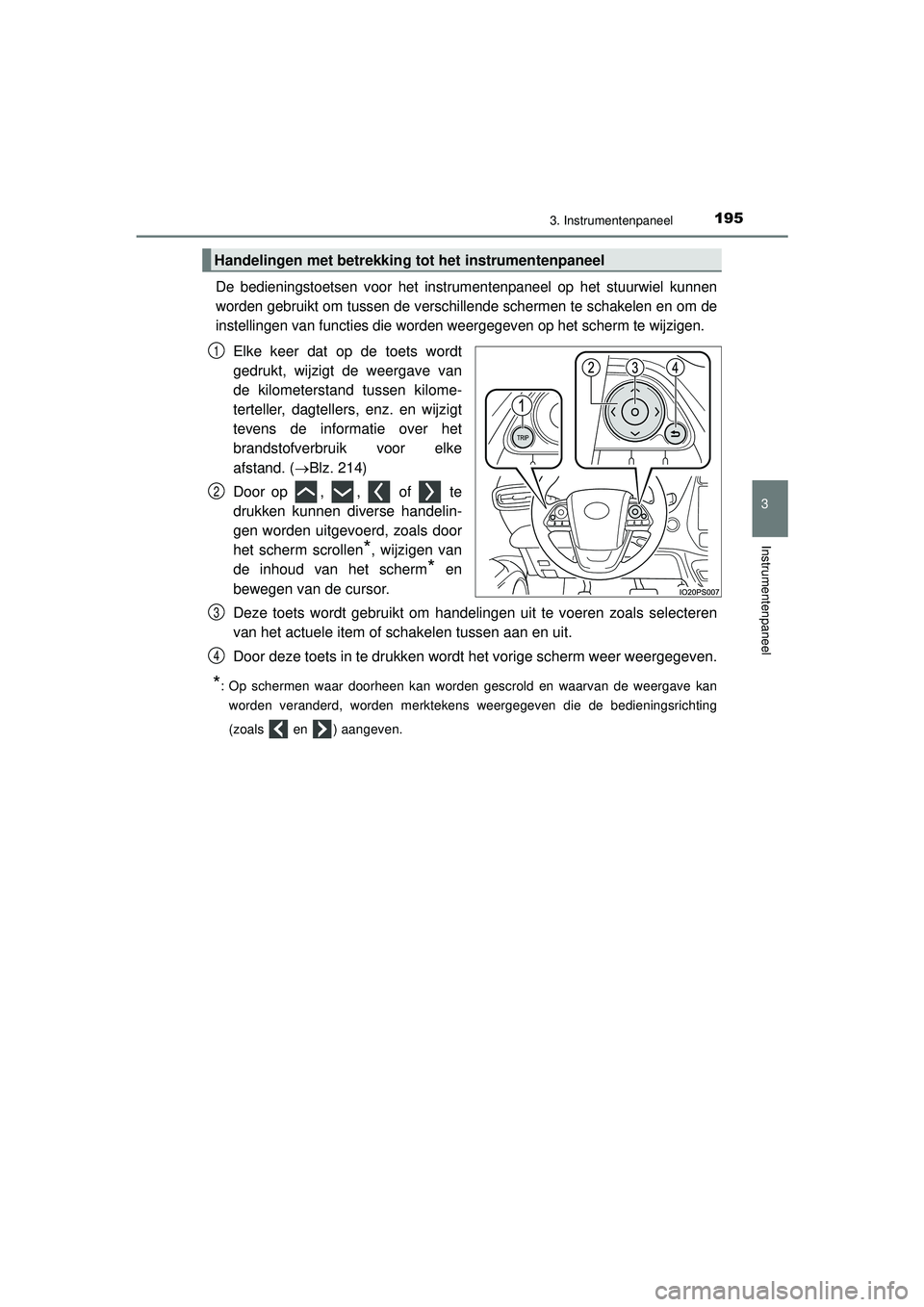

De bedieningstoetsen voor het instrumentenpaneel op het stuurwiel kunnen
worden gebruikt om tussen de verschillende schermen te schakelen en om de
instellingen van functies die worden weergegeven op het scherm te wijzigen.
Elke keer dat op de toets wordt
gedrukt, wijzigt de weergave van
de kilometerstand tussen kilome-
terteller, dagtellers, enz. en wijzigt
tevens de informatie over het
brandstofverbruik voor elke
afstand. ( Blz. 214)
Door op , , of te
drukken kunnen diverse handelin-
gen worden uitgevoerd, zoals door
het scherm scrollen
*, wijzigen van
de inhoud van het scherm
* en
bewegen van de cursor.
Deze toets wordt gebruikt om handelingen uit te voeren zoals selecteren
van het actuele item of schakelen tussen aan en uit.
Door deze toets in te drukken wordt het vorige scherm weer weergegeven.
*: Op schermen waar doorheen kan worden gescrold en waarvan de weergave kan
worden veranderd, worden merktekens weergegeven die de bedieningsrichting
(zoals en ) aangeven.
Handelingen met betrekking tot het instrumentenpaneel
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 195 Tuesday, May 11, 2021 9:32 AM

1963. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Auto's met linkse besturing
Als op de toetsen wordt gedrukt, verandert de verlichting van het instrumen-
tenpaneel als volgt.
De te selecteren helderheid van het instrumentenpaneel hangt af van het al dan
niet branden van de achterlichten en de helderheid van het omgevingslicht.
( Blz. 202)
Donkerder
Helderder
Als op de toetsen wordt gedrukt, wordt
het controlescherm voor het aanpas-
sen van het niveau (pop-updisplay
*)
weergegeven op het hoofdscherm.
*: Korte tijd na het voltooien van de handeling wordt het pop-updisplay uitgeschakeld.
Daarnaast kan het pop-updisplay worden in- en uitgeschakeld in de “Meter
Customize”-instellingen (persoonlijke voorkeursinstellingen instrumentenpaneel).
( Blz. 250)
Auto's met rechtse besturing
Via het scherm van het multi-informatiedisplay kan de helderheid van
de verlichting van het instrumentenpaneel worden aangepast. ( Blz. 247)
De te selecteren helderheid van het instrumentenpaneel hangt af van het al dan
niet branden van de achterlichten en de helderheid van het omgevingslicht.
(Blz. 202)
Druk op of van de bedieningstoetsen van het instrumentenpaneel
op het scherm en selecteer .
Druk op om de cursor weer te geven.
Regeling verlichting instrumentenpaneel
1
2
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 196 Tuesday, May 11, 2021 9:32 AM

1973. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om de helderheid van de verlichting van het instrumentenpaneel aan te
passen.Donkerder
Helderder
Druk als het aanpassen is voltooid op om terug te keren naar het vorige
scherm.
Bepaalde informatie wordt automatisch weergegeven overeenkomstig de
bediening van de startknop, de voertuigconditie, enz.
■Starten van het hybridesysteem
Als het hybridesysteem start, wordt
op de 2 schermen een startanima-
tie weergegeven.
Als de animatie is afgelopen, wordt
overgeschakeld naar het normale
scherm.
De startanimatie wordt onder een
van de volgende omstandigheden
gestopt.
• Als de selectiehendel in een andere stand dan P wordt gezet
• Als het Simple Intelligent Parking Assist-systeem (indien aanwezig) wordt
ingeschakeld
3
1
2
Informatie automatisch weergegeven
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 197 Tuesday, May 11, 2021 9:32 AM

1983. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Als de ondersteunende systemen in werking zijn
Bij het gebruik van ondersteunende systemen, zoals het Dynamic Radar
Cruise Control-systeem met volledig snelheidsbereik (
Blz. 401) en de
LTA (Lane Tracing Assist) ( Blz. 379), wordt informatie met betrekking tot
elk systeem, afhankelijk van de situatie, automatisch weergegeven op het
multi-informatiedisplay.
Raadpleeg de bladzijde met uitleg over alle systemen voor details over de weer-
gegeven informatie en de inhoud van het display.
■
Als u geïnformeerd moet worden over de auto
Als een verkeerde schakelstand wordt geselecteerd of er een probleem
optreedt in een voertuigsysteem, wordt een waarschuwingsmelding (of
afbeelding) weergegeven op het multi-informatiedisplay.
Volg de instructies die worden weergegeven op het display als er een waarschu-
wingsmelding wordt weergegeven. ( Blz. 665)
■
Als het contact UIT wordt gezet (auto's met inbraaksensor)
Het selectiescherm voor het in-/uit-
schakelen van de inbraaksensor
wordt weergegeven op het multi-
informatiedisplay. ( Blz. 79)
■Als het hybridesysteem wordt uitgeschakeld
●Als het hybridesysteem wordt uitgeschakeld, wordt het scherm “Ending”
(beëindigen) weergegeven op het mu lti-informatiedisplay (gedurende
ongeveer 30 seconden
*1).
Als het scherm “Ending” (beëindigen) wordt weergegeven, kan de vol-
gende informatie worden weergegeven door op , , of
van de bedieningstoetsen van het instrumentenpaneel te drukken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 198 Tuesday, May 11, 2021 9:32 AM
