sensor TOYOTA PRIUS PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

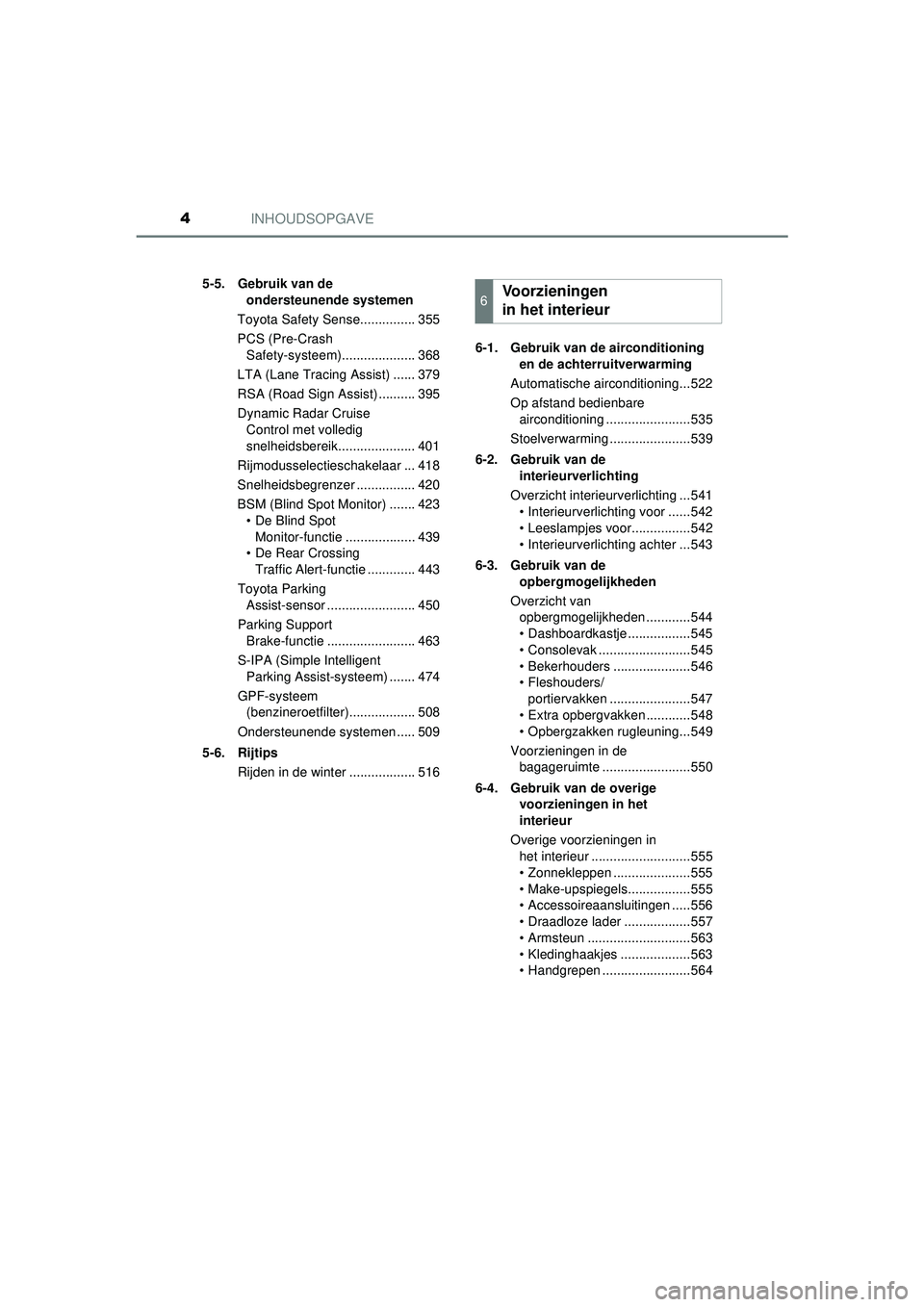

INHOUDSOPGAVE4
Prius Plug-in Hybrid_OM_OM47E75E_(EE)5-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense............... 355
PCS (Pre-Crash Safety-systeem).................... 368
LTA (Lane Tracing Assist) ...... 379
RSA (Road Sign Assist) .......... 395
Dynamic Radar Cruise Control met volledig
snelheidsbereik..................... 401
Rijmodusselectieschakelaar ... 418
Snelheidsbegrenzer ................ 420
BSM (Blind Spot Monitor) ....... 423 • De Blind Spot Monitor-functie ................... 439
• De Rear Crossing Traffic Alert-functie ............. 443
Toyota Parking Assist-sensor ........................ 450
Parking Support Brake-functie ........................ 463
S-IPA (Simple Intelligent Parking Assist-systeem) ....... 474
GPF-systeem (benzineroetfilter).................. 508
Ondersteunende systemen ..... 509
5-6. Rijtips Rijden in de winter .................. 516 6-1. Gebruik van de airconditioning
en de achterruitverwarming
Automatische airconditioning...522
Op afstand bedienbare airconditioning .......................535
Stoelverwarming ......................539
6-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting ...541 • Interieurverlichting voor ......542
• Leeslampjes voor................542
• Interieurverlichting achter ...543
6-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ............544
• Dashboardkastje .................545
• Consolevak .........................545
• Bekerhouders .....................546
• Fleshouders/ portiervakken ......................547
• Extra opbergvakken ............548
• Opbergzakken rugleuning...549
Voorzieningen in de bagageruimte ........................550
6-4. Gebruik van de overige voorzieningen in het
interieur
Overige voorzieningen in het interieur ...........................555
• Zonnekleppen .....................555
• Make-upspiegels.................555
• Accessoireaansluitingen .....556
• Draadloze lader ..................557
• Armsteun ............................563
• Kledinghaakjes ...................563
• Handgrepen ........................564
6Voorzieningen
in het interieur
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 4 Tuesday, May 11, 2021 9:32 AM

401-1. Voor een veilig gebruik
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

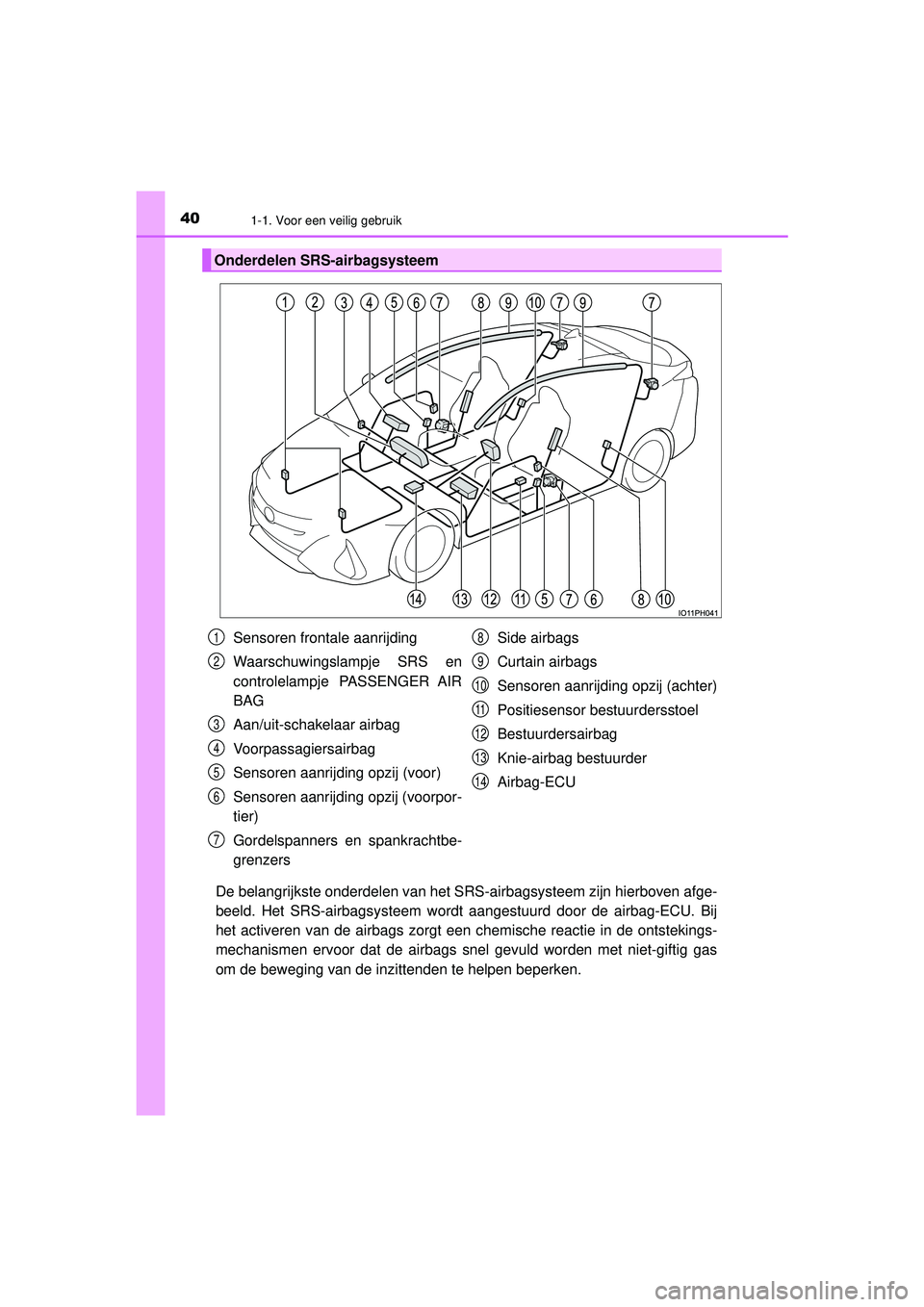

De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afge-
beeld. Het SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij
het activeren van de airbags zorgt een chemische reactie in de ontstekings-
mechanismen ervoor dat de airbags snel gevuld worden met niet-giftig gas
om de beweging van de inzittenden te helpen beperken.
Onderdelen SRS-airbagsysteem
Sensoren frontale aanrijding
Waarschuwingslampje SRS en
controlelampje PASSENGER AIR
BAG
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Sensoren aanrijding opzij (voor)
Sensoren aanrijding opzij (voorpor-
tier)
Gordelspanners en spankrachtbe-
grenzers Side airbags
Curtain airbags
Sensoren aanrijding opzij (achter)
Positiesensor bestuurdersstoel
Bestuurdersairbag
Knie-airbag bestuurder
Airbag-ECU1
2
3
4
5
6
7
8
9
10
11
12
13
14
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book
Page 40 Tuesday, May 11, 2021 9:32 AM

75
1

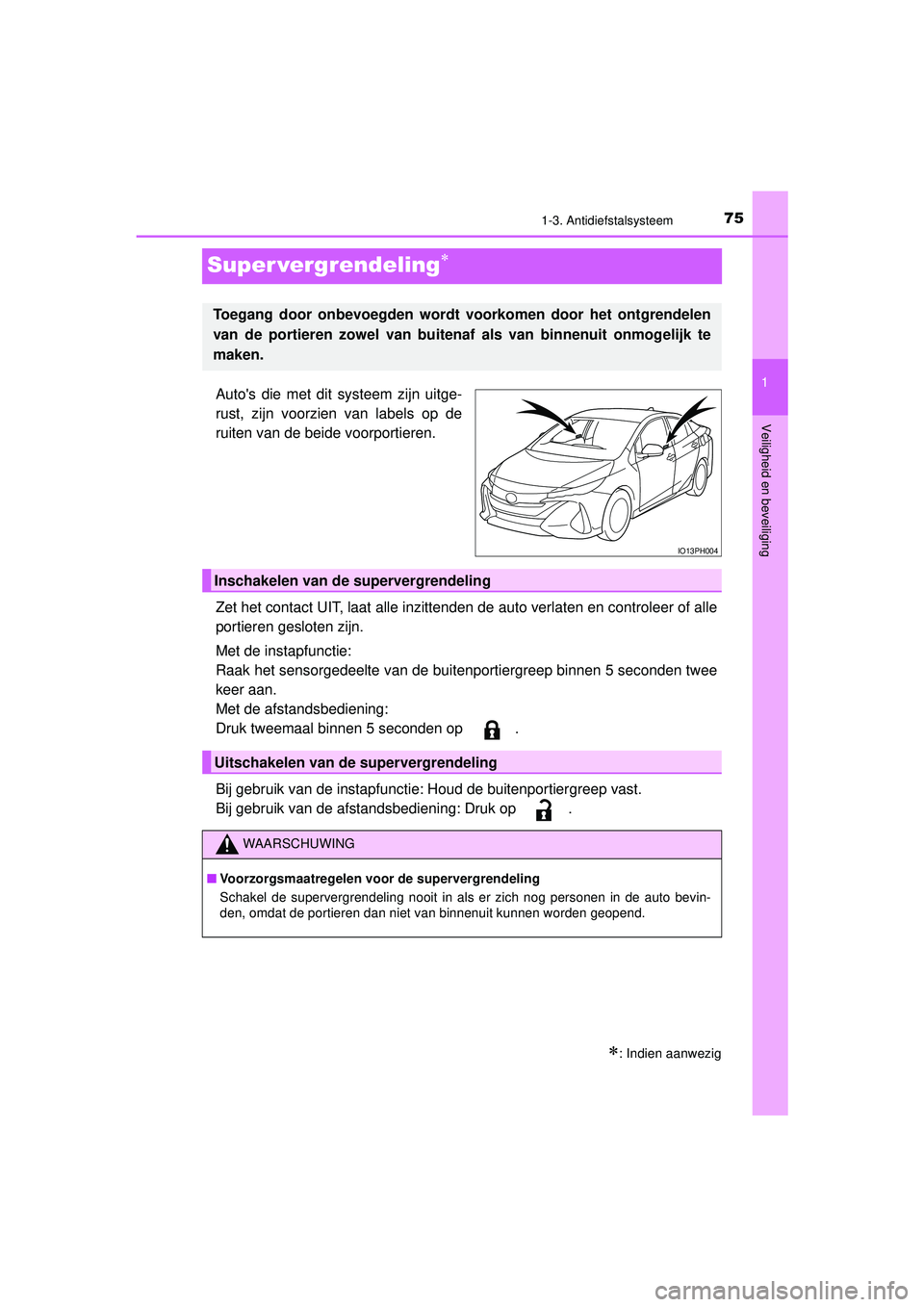

1-3. Antidiefstalsysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Veiligheid en beveiliging
Super vergrendeling
Auto's die met dit systeem zijn uitge-
rust, zijn voorzien van labels op de
ruiten van de beide voorportieren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfunctie:
Raak het sensorgedeelte van de buitenportiergreep binnen 5 seconden twee
keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
Bij gebruik van de instapfunctie: Houd de buitenportiergreep vast.
Bij gebruik van de afstandsbediening: Druk op .
: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgrendelen
van de portieren zowel van buitenaf als van binnenuit onmogelijk te
maken.
IO13PH004
Inschakelen van de supervergrendeling
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto bevin-
den, omdat de portieren dan niet van binnenuit kunnen worden geopend.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 75 Tuesday, May 11, 2021 9:32 AM

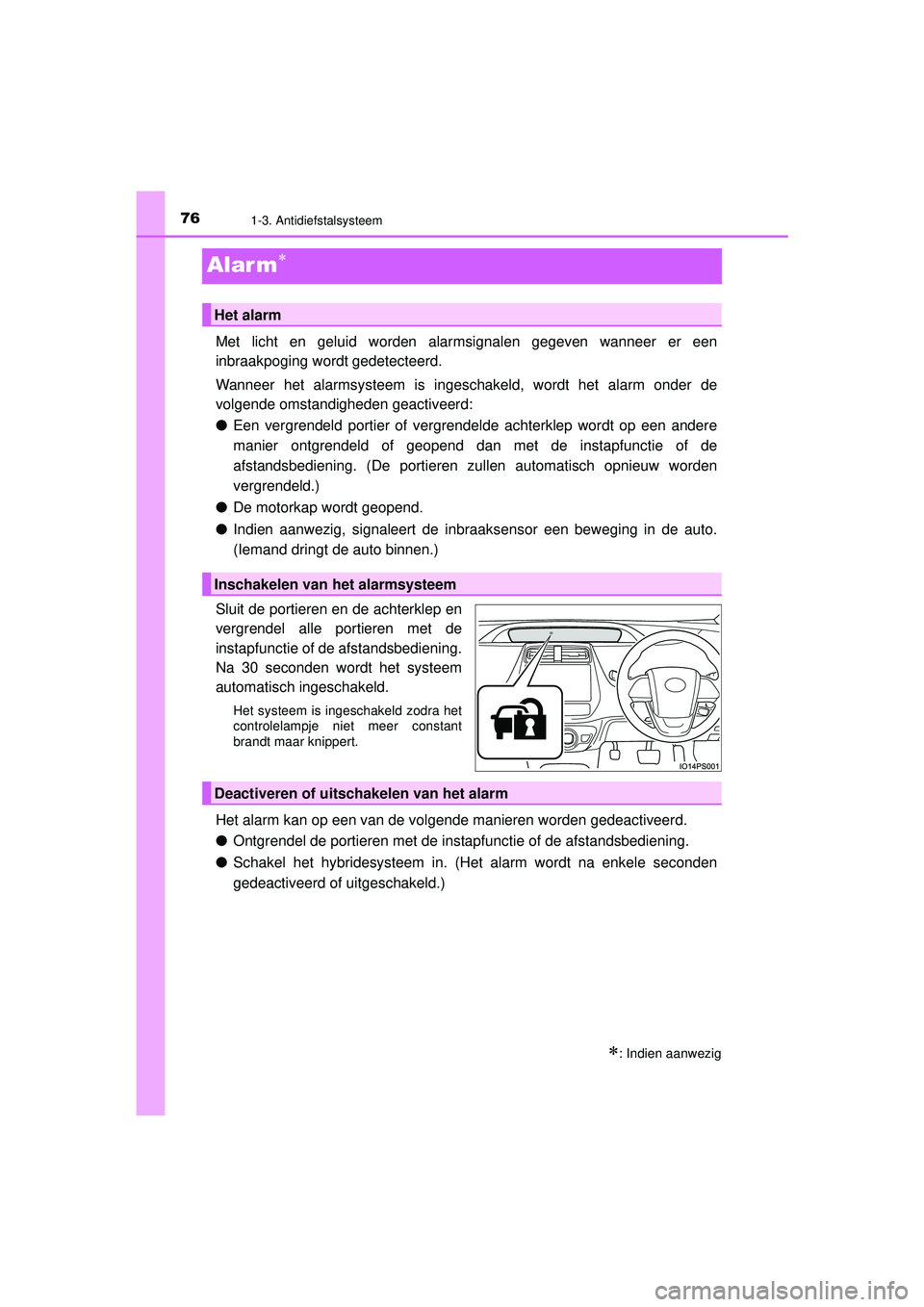

761-3. Antidiefstalsysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Alar m
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
●Een vergrendeld portier of vergrendelde achterklep wordt op een andere
manier ontgrendeld of geopend dan met de instapfunctie of de
afstandsbediening. (De portieren zullen automatisch opnieuw worden
vergrendeld.)
● De motorkap wordt geopend.
● Indien aanwezig, signaleert de inbraaksensor een beweging in de auto.
(Iemand dringt de auto binnen.)
Sluit de portieren en de achterklep en
vergrendel alle portieren met de
instapfunctie of de afstandsbediening.
Na 30 seconden wordt het systeem
automatisch ingeschakeld.
Het systeem is ingeschakeld zodra het
controlelampje niet meer constant
brandt maar knippert.
Het alarm kan op een van de volgende manieren worden gedeactiveerd.
● Ontgrendel de portieren met de instapfunctie of de afstandsbediening.
● Schakel het hybridesysteem in. (Het alarm wordt na enkele seconden
gedeactiveerd of uitgeschakeld.)
: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
Deactiveren of uitschakelen van het alarm
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 76 Tuesday, May 11, 2021 9:32 AM

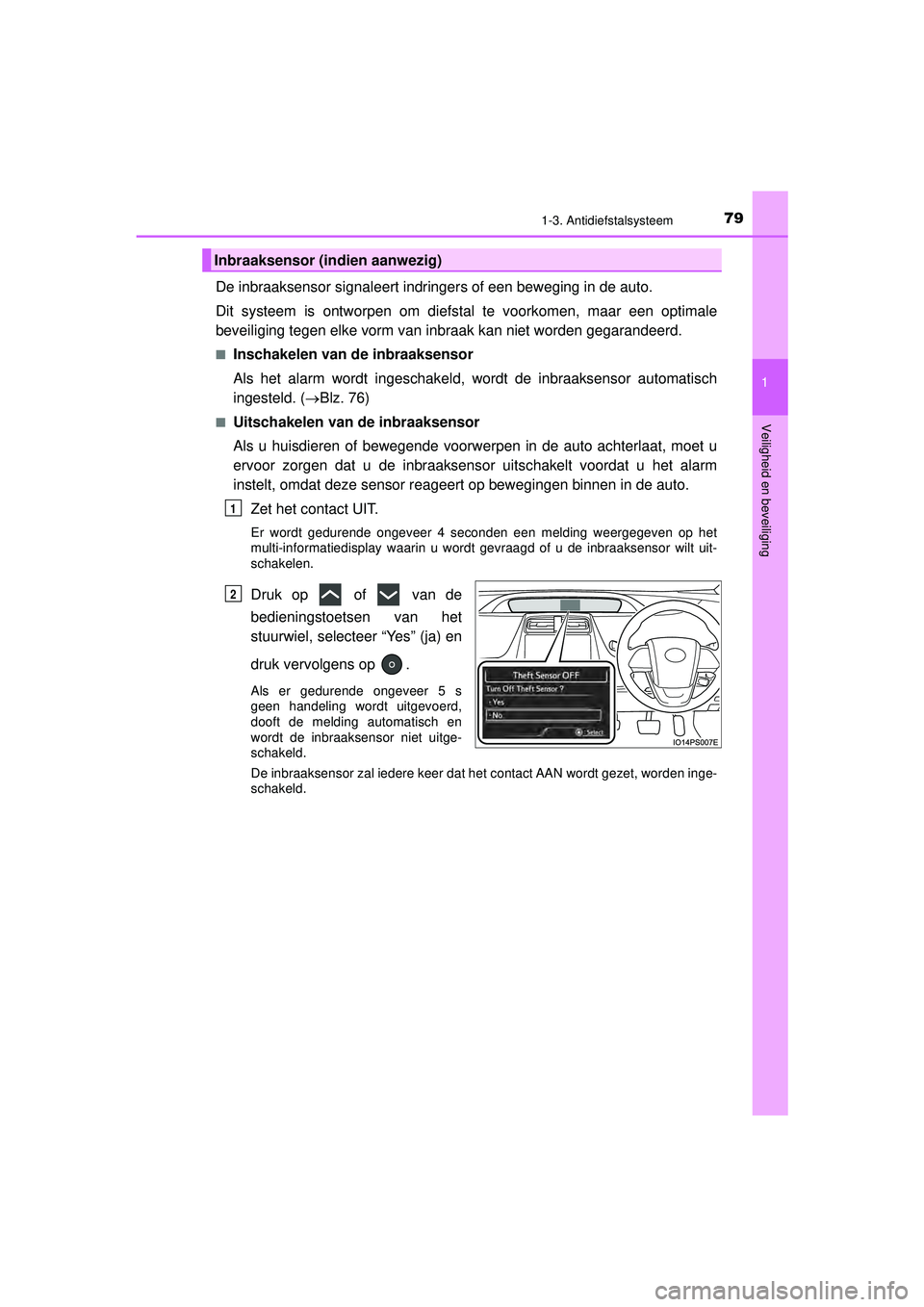

791-3. Antidiefstalsysteem
1
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Veiligheid en beveiliging
De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om diefstal te voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak kan niet worden gegarandeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automatisch
ingesteld. ( Blz. 76)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor uitschakelt voordat u het alarm
instelt, omdat deze sensor reageert op bewegingen binnen in de auto.
Zet het contact UIT.
Er wordt gedurende ongeveer 4 seconden een melding weergegeven op het
multi-informatiedisplay waarin u wordt gevraagd of u de inbraaksensor wilt uit-
schakelen.
Druk op of van de
bedieningstoetsen van het
stuurwiel, selecteer “Yes” (ja) en
druk vervolgens op .
Als er gedurende ongeveer 5 s
geen handeling wordt uitgevoerd,
dooft de melding automatisch en
wordt de inbraaksensor niet uitge-
schakeld.
De inbraaksensor zal iedere keer dat het contact AAN wordt gezet, worden inge-
schakeld.
Inbraaksensor (indien aanwezig)
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 79 Tuesday, May 11, 2021 9:32 AM

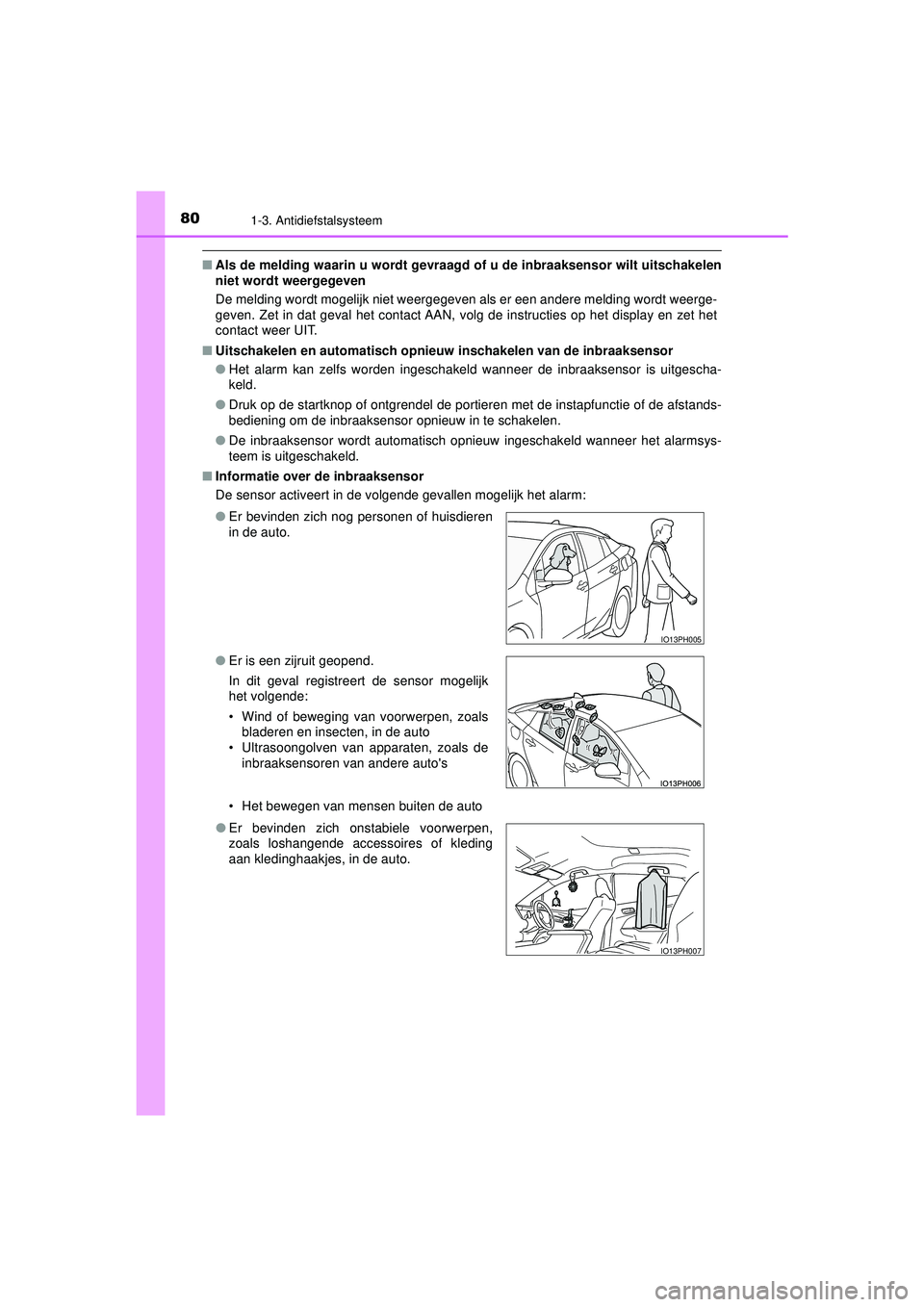

801-3. Antidiefstalsysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Als de melding waarin u wordt gevraagd of u de inbraaksensor wilt uitschakelen
niet wordt weergegeven
De melding wordt mogelijk niet weergegeven als er een andere melding wordt weerge-
geven. Zet in dat geval het contact AAN, volg de instructies op het display en zet het
contact weer UIT.
■ Uitschakelen en automatisch opnieu w inschakelen van de inbraaksensor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uitgescha-
keld.
● Druk op de startknop of ontgrendel de portieren met de instapfunctie of de afstands-
bediening om de inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het alarmsys-
teem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Het bewegen van mensen buiten de auto
●
Er bevinden zich nog personen of huisdieren
in de auto.
● Er is een zijruit geopend.
In dit geval registreert de sensor mogelijk
het volgende:
• Wind of beweging van voorwerpen, zoals
bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
IO13PH005
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
IO13PH007
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 80 Tuesday, May 11, 2021 9:32 AM

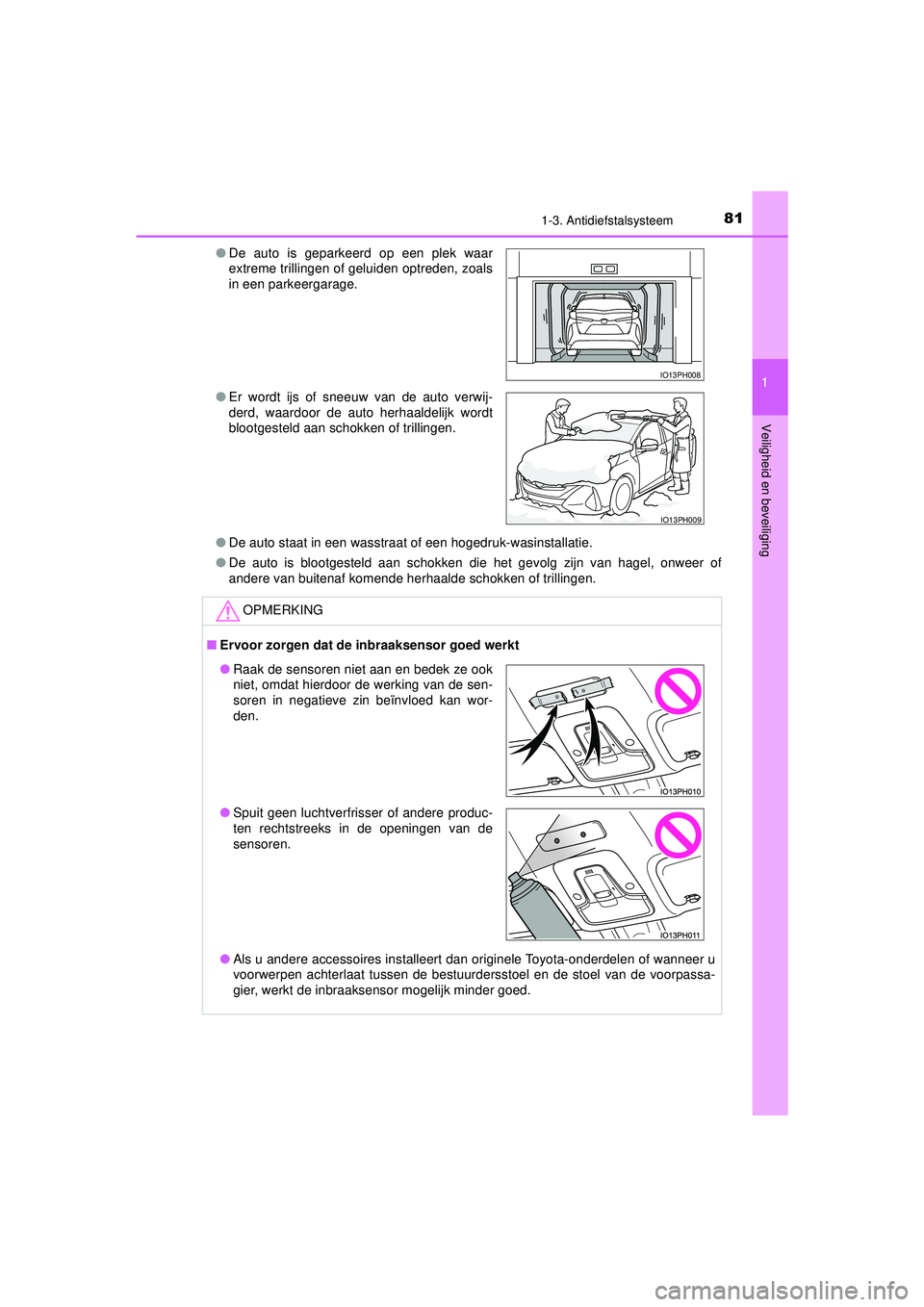

811-3. Antidiefstalsysteem
1
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Veiligheid en beveiliging
● De auto staat in een wasstraat of een hogedruk-wasinstallatie.
● De auto is blootgesteld aan schokken die het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde schokken of trillingen.
●
De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden, zoals
in een parkeergarage.
● Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan schokken of trillingen.
OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of wanneer u
voorwerpen achterlaat tussen de bestuurdersstoel en de stoel van de voorpassa-
gier, werkt de inbraaksensor mogelijk minder goed.
IO13PH008
IO13PH009
●Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan wor-
den.
● Spuit geen luchtverfrisser of andere produc-
ten rechtstreeks in de openingen van de
sensoren.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 81 Tuesday, May 11, 2021 9:32 AM

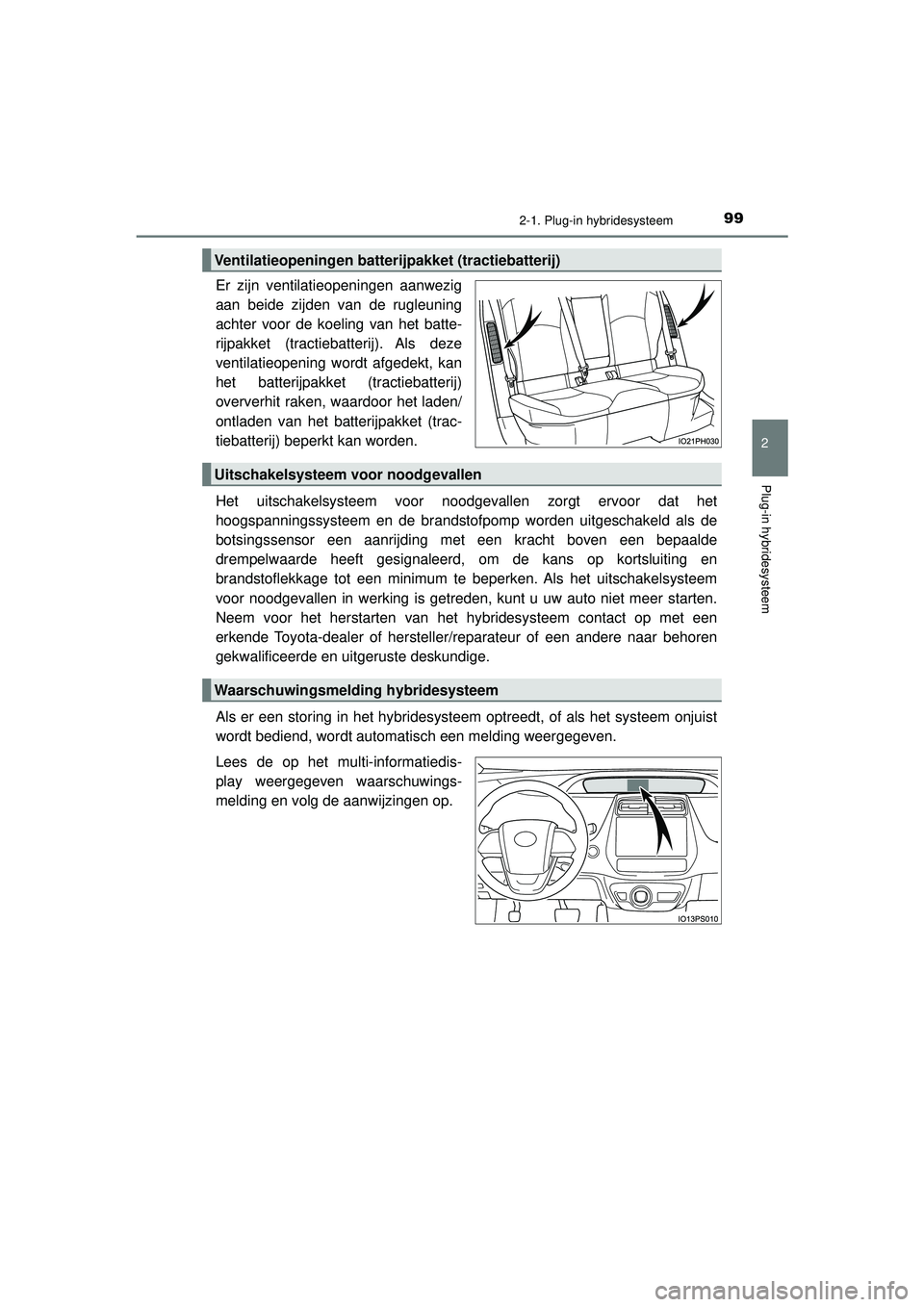

992-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Er zijn ventilatieopeningen aanwezig
aan beide zijden van de rugleuning
achter voor de koeling van het batte-
rijpakket (tractiebatterij). Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het laden/
ontladen van het batterijpakket (trac-
tiebatterij) beperkt kan worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het
hoogspanningssysteem en de brandstofpomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op kortsluiting en
brandstoflekkage tot een minimum te beperken. Als het uitschakelsysteem
voor noodgevallen in werking is getreden, kunt u uw auto niet meer starten.
Neem voor het herstarten van het hybridesysteem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als er een storing in het hybridesysteem optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatiedis-
play weergegeven waarschuwings-
melding en volg de aanwijzingen op.
Ventilatieopeningen batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 99 Tuesday, May 11, 2021 9:32 AM

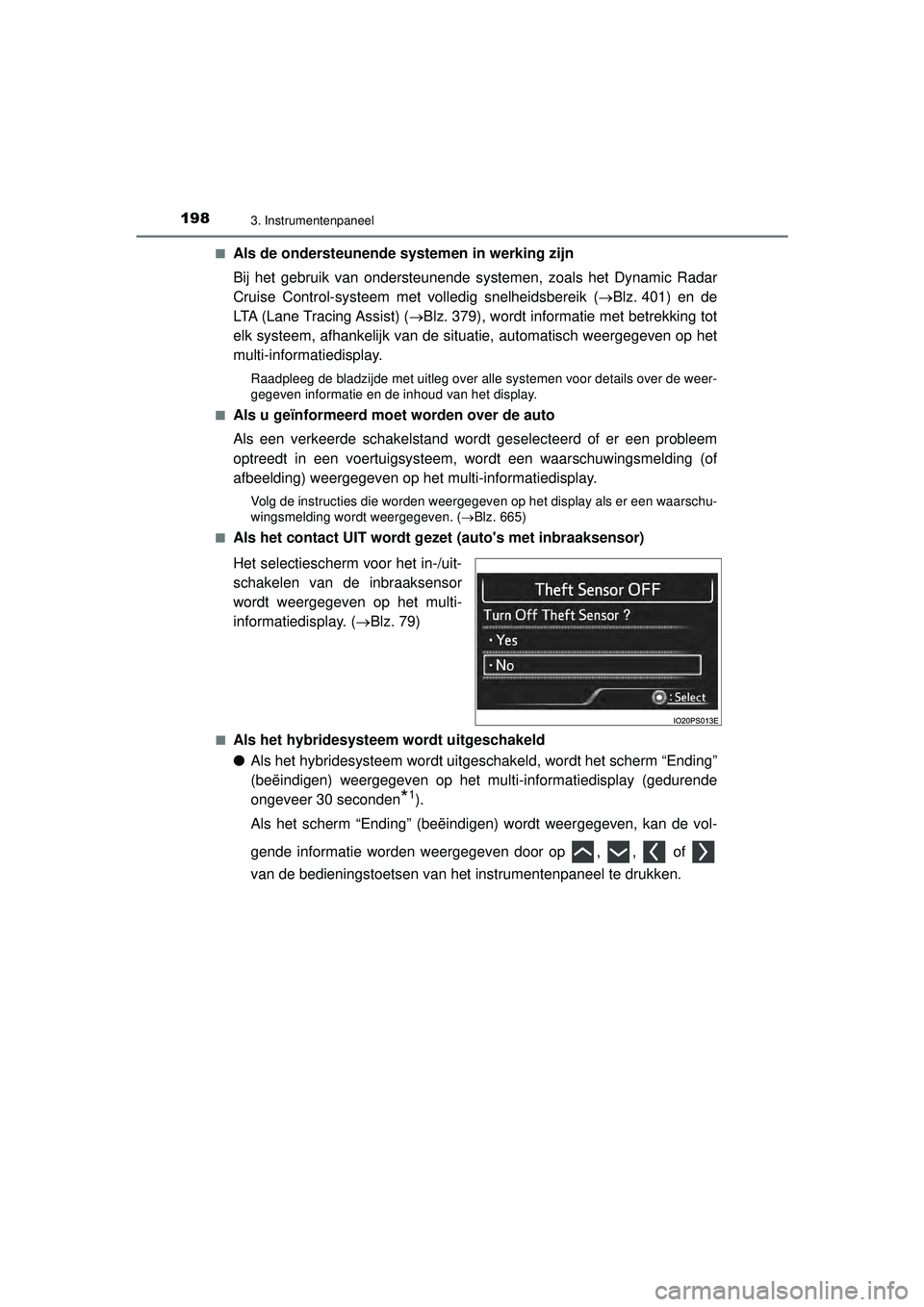

1983. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Als de ondersteunende systemen in werking zijn
Bij het gebruik van ondersteunende systemen, zoals het Dynamic Radar
Cruise Control-systeem met volledig snelheidsbereik (
Blz. 401) en de
LTA (Lane Tracing Assist) ( Blz. 379), wordt informatie met betrekking tot
elk systeem, afhankelijk van de situatie, automatisch weergegeven op het
multi-informatiedisplay.
Raadpleeg de bladzijde met uitleg over alle systemen voor details over de weer-
gegeven informatie en de inhoud van het display.
■
Als u geïnformeerd moet worden over de auto
Als een verkeerde schakelstand wordt geselecteerd of er een probleem
optreedt in een voertuigsysteem, wordt een waarschuwingsmelding (of
afbeelding) weergegeven op het multi-informatiedisplay.
Volg de instructies die worden weergegeven op het display als er een waarschu-
wingsmelding wordt weergegeven. ( Blz. 665)
■
Als het contact UIT wordt gezet (auto's met inbraaksensor)
Het selectiescherm voor het in-/uit-
schakelen van de inbraaksensor
wordt weergegeven op het multi-
informatiedisplay. ( Blz. 79)
■Als het hybridesysteem wordt uitgeschakeld
●Als het hybridesysteem wordt uitgeschakeld, wordt het scherm “Ending”
(beëindigen) weergegeven op het mu lti-informatiedisplay (gedurende
ongeveer 30 seconden
*1).
Als het scherm “Ending” (beëindigen) wordt weergegeven, kan de vol-
gende informatie worden weergegeven door op , , of
van de bedieningstoetsen van het instrumentenpaneel te drukken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 198 Tuesday, May 11, 2021 9:32 AM

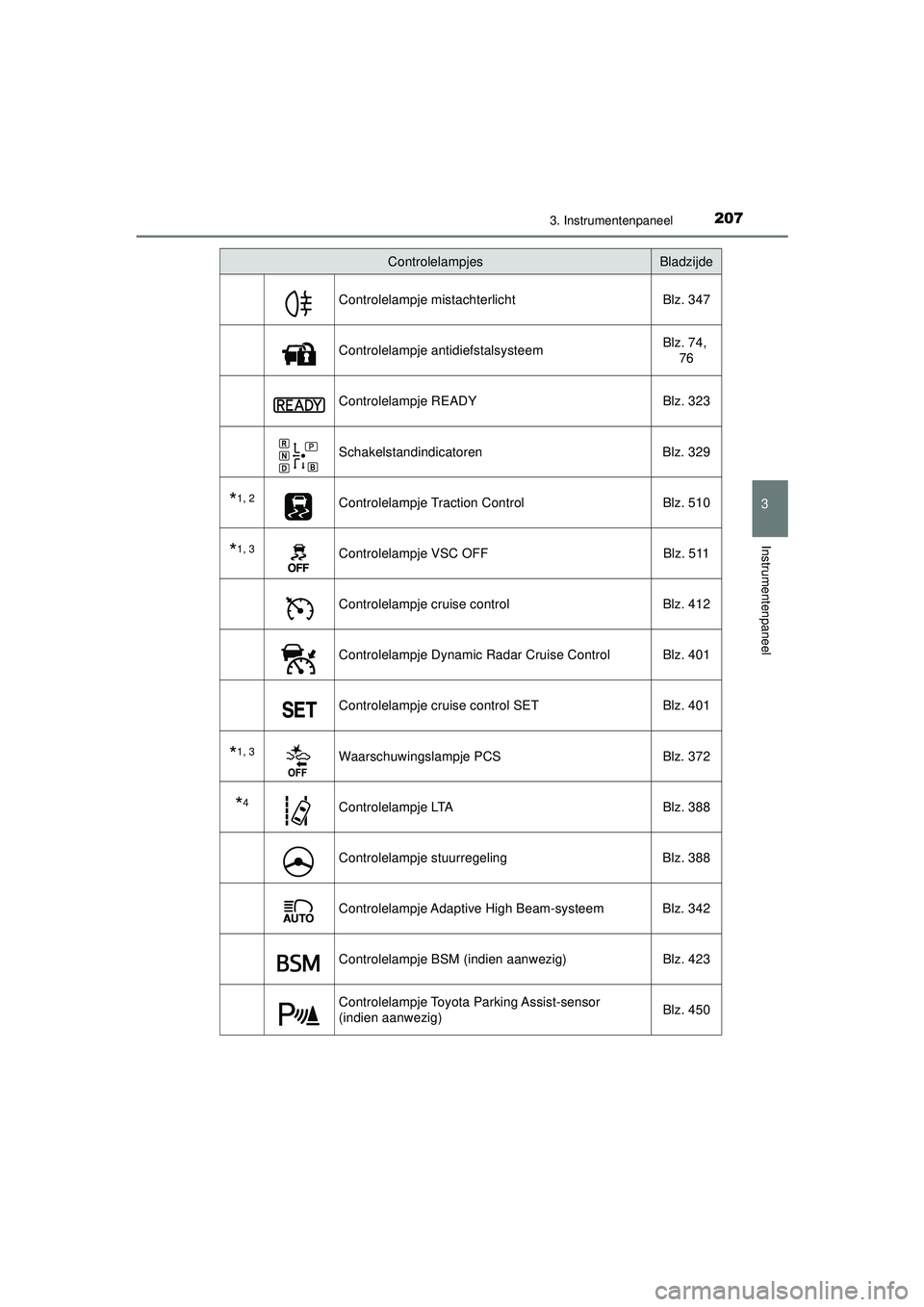

2073. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Controlelampje mistachterlichtBlz. 347
Controlelampje antidiefstalsysteemBlz. 74,
76
Controlelampje READY Blz. 323
SchakelstandindicatorenBlz. 329
*1, 2Controlelampje Traction Control Blz. 510
*1, 3Controlelampje VSC OFF Blz. 511
Controlelampje cruise controlBlz. 412
Controlelampje Dynamic Radar Cruise Control Blz. 401
Controlelampje cruise control SETBlz. 401
*1, 3Waarschuwingslampje PCSBlz. 372
*4Controlelampje LTA Blz. 388
Controlelampje stuurregelingBlz. 388
Controlelampje Adaptive High Beam-systeem Blz. 342
Controlelampje BSM (indien aanwezig) Blz. 423
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig)Blz. 450
ControlelampjesBladzijde
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 207 Tuesday, May 11, 2021 9:32 AM
