TOYOTA PRIUS PLUG-IN HYBRID 2022 Manual de utilização (in Portuguese)
Manufacturer: TOYOTA, Model Year: 2022, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2022Pages: 819, PDF Size: 74.61 MB

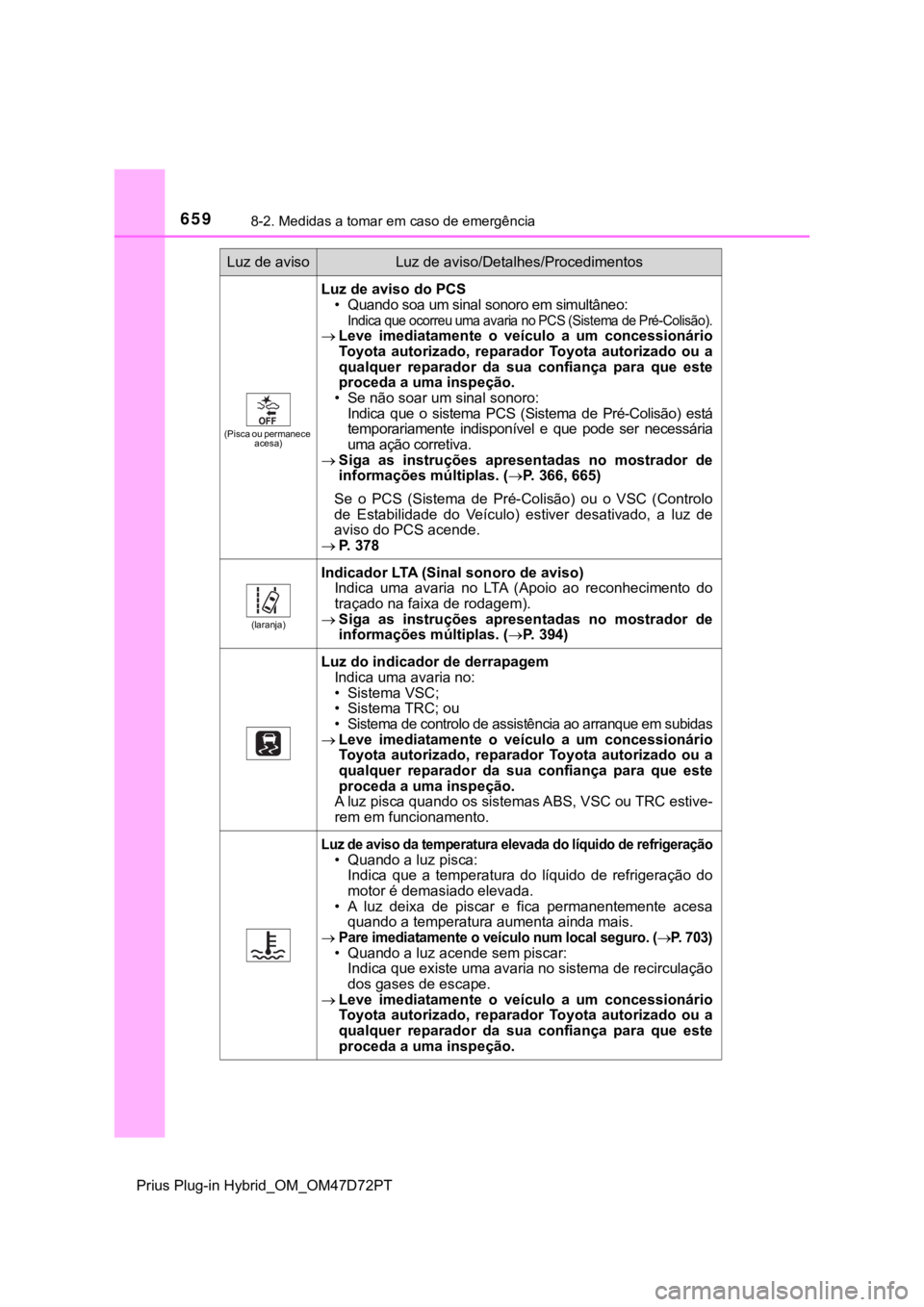

Page 661 of 819
6598-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
(Pisca ou permanece
acesa)
Luz de aviso do PCS
• Quando soa um sinal sonoro em simultâneo:
Indica que ocorreu uma avaria no PCS (Sistema de Pré-Colisão).
Leve imediatamente o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança para que este
proceda a uma inspeção.
• Se não soar um sinal sonoro:
Indica que o sistema PCS (Sistema de Pré-Colisão) está
temporariamente indisponível e que pode ser necessária
uma ação corretiva.
Siga as instruções apresentadas no mostrador de
informações múltiplas. (P. 366, 665)
Se o PCS (Sistema de Pré-Colisão) ou o VSC (Controlo
de Estabilidade do Veículo) estiver desativado, a luz de
aviso do PCS acende.
P. 378
(laranja)
Indicador LTA (Sinal sonoro de aviso)
Indica uma avaria no LTA (Apoio ao reconhecimento do
traçado na faixa de rodagem).
Siga as instruções apresentadas no mostrador de
informações múltiplas. (P. 394)
Luz do indicador de derrapagem
Indica uma avaria no:
• Sistema VSC;
• Sistema TRC; ou
• Sistema de controlo de assistência ao arranque em subidasLeve imediatamente o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança para que este
proceda a uma inspeção.
A luz pisca quando os sistemas ABS, VSC ou TRC estive-
rem em funcionamento.
Luz de aviso da temperatura elevada do líquido de refrigeração
• Quando a luz pisca:
Indica que a temperatura do líquido de refrigeração do
motor é demasiado elevada.
• A luz deixa de piscar e fica permanentemente acesa
quando a temperatura aumenta ainda mais.
Pare imediatamente o veículo num local seguro. (P. 703)
• Quando a luz acende sem piscar:
Indica que existe uma avaria no sistema de recirculação
dos gases de escape.
Leve imediatamente o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança para que este
proceda a uma inspeção.
Luz de avisoLuz de aviso/Detalhes/Procedimentos

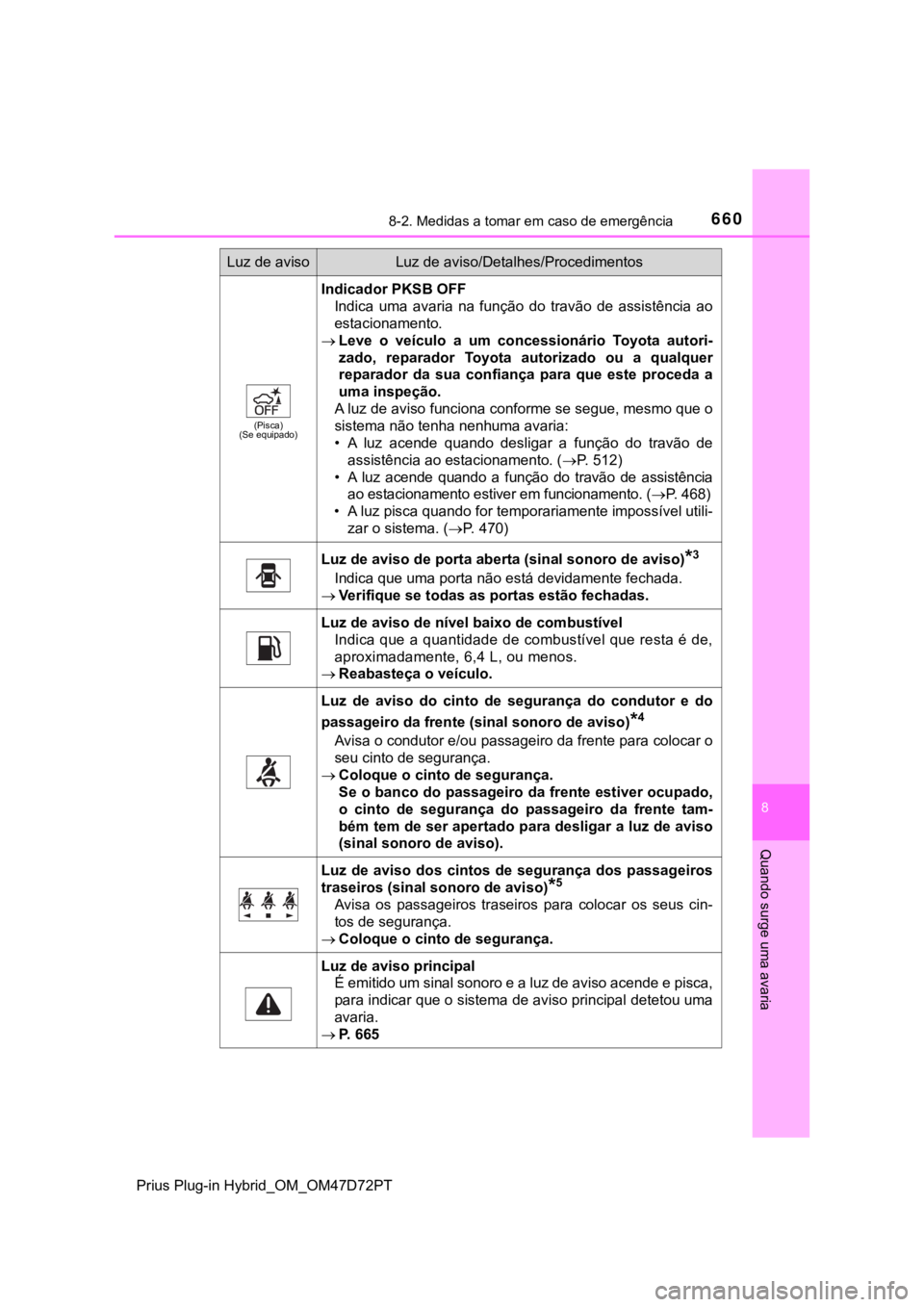

Page 662 of 819
6608-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
8
Quando surge uma avaria
(Pisca)
(Se equipado)
Indicador PKSB OFF
Indica uma avaria na função do travão de assistência ao
estacionamento.
Leve o veículo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a qualquer
reparador da sua confiança para que este proceda a
uma inspeção.
A luz de aviso funciona conforme se segue, mesmo que o
sistema não tenha nenhuma avaria:
• A luz acende quando desligar a função do travão de
assistência ao estacionamento. (P. 512)
• A luz acende quando a função do travão de assistência
ao estacionamento estiver em funcionamento. (P. 468)
• A luz pisca quando for temporariamente impossível utili-
zar o sistema. (P. 470)
Luz de aviso de porta aberta (sinal sonoro de aviso)*3
Indica que uma porta não está devidamente fechada.
Verifique se todas as portas estão fechadas.
Luz de aviso de nível baixo de combustível
Indica que a quantidade de combustível que resta é de,
aproximadamente, 6,4 L, ou menos.
Reabasteça o veículo.
Luz de aviso do cinto de segurança do condutor e do
passageiro da frente (sinal sonoro de aviso)
*4
Avisa o condutor e/ou passageiro da frente para colocar o
seu cinto de segurança.
Coloque o cinto de segurança.
Se o banco do passageiro da frente estiver ocupado,
o cinto de segurança do passageiro da frente tam-
bém tem de ser apertado para desligar a luz de aviso
(sinal sonoro de aviso).
Luz de aviso dos cintos de segurança dos passageiros
traseiros (sinal sonoro de aviso)
*5
Avisa os passageiros traseiros para colocar os seus cin-
tos de segurança.
Coloque o cinto de segurança.
Luz de aviso principal
É emitido um sinal sonoro e a luz de aviso acende e pisca,
para indicar que o sistema de aviso principal detetou uma
avaria.
P. 665
Luz de avisoLuz de aviso/Detalhes/Procedimentos

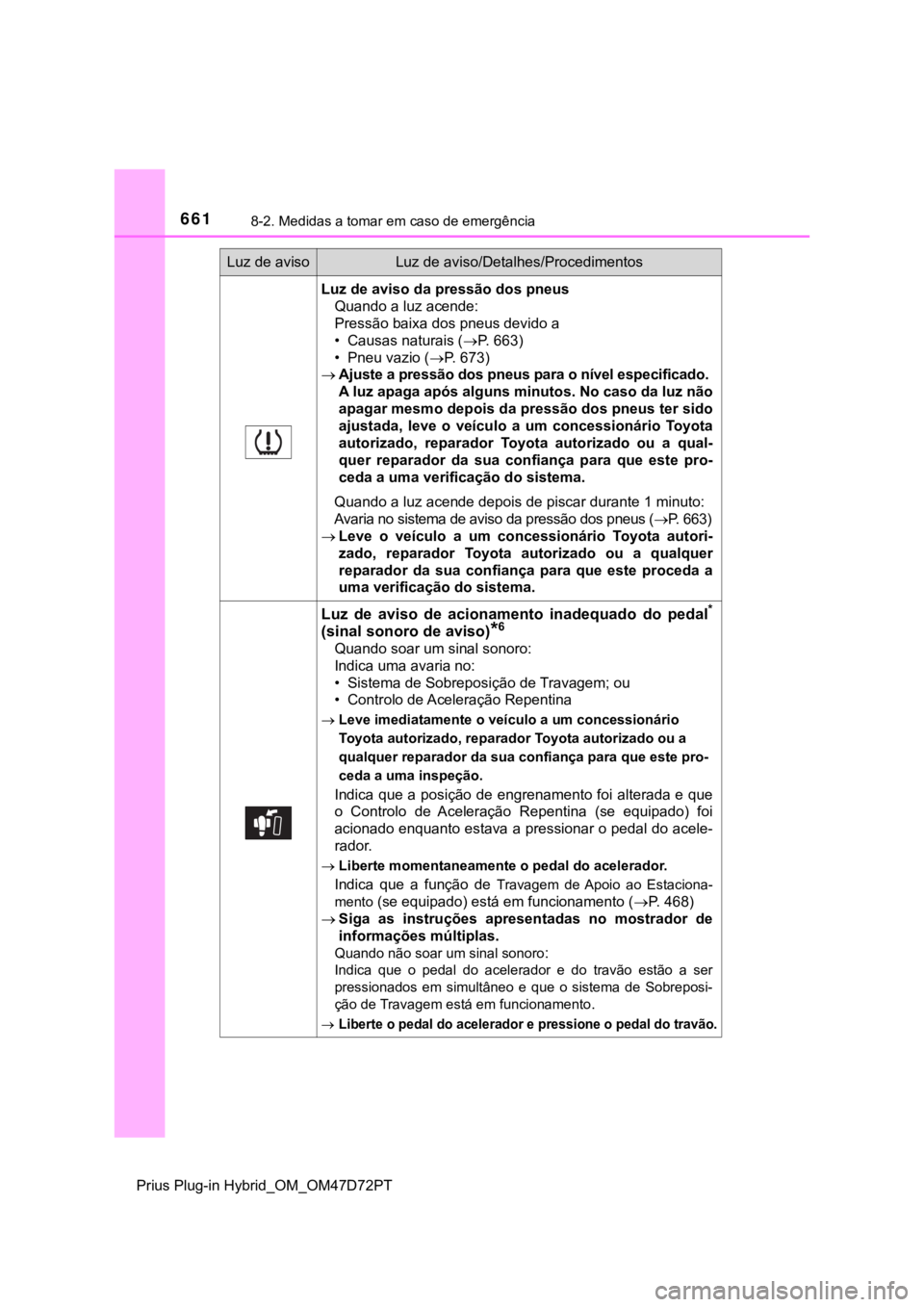

Page 663 of 819
6618-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
Luz de aviso da pressão dos pneus
Quando a luz acende:
Pressão baixa dos pneus devido a
• Causas naturais (P. 663)
• Pneu vazio (P. 673)
Ajuste a pressão dos pneus para o nível especificado.
A luz apaga após alguns minutos. No caso da luz não
apagar mesmo depois da pressão dos pneus ter sido
ajustada, leve o veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para que este pro-
ceda a uma verificação do sistema.
Quando a luz acende depois de piscar durante 1 minuto:
Avaria no sistema de aviso da pressão dos pneus (P. 663)
Leve o veículo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a qualquer
reparador da sua confiança para que este proceda a
uma verificação do sistema.
Luz de aviso de acionamento inadequado do pedal*
(sinal sonoro de aviso)*6
Quando soar um sinal sonoro:
Indica uma avaria no:
• Sistema de Sobreposição de Travagem; ou
• Controlo de Aceleração Repentina
Leve imediatamente o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança para que este pro-
ceda a uma inspeção.
Indica que a posição de engrenamento foi alterada e que
o Controlo de Aceleração Repentina (se equipado) foi
acionado enquanto estava a pressionar o pedal do acele-
rador.
Liberte momentaneamente o pedal do acelerador.
Indica que a função de Travagem de Apoio ao Estaciona-
mento
(se equipado) está em funcionamento (P. 468)
Siga as instruções apresentadas no mostrador de
informações múltiplas.
Quando não soar um sinal sonoro:
Indica que o pedal do acelerador e do travão estão a ser
pressionados em simultâneo e que o sistema de Sobreposi-
ção de Travagem está em funcionamento
.
Liberte o pedal do acelerador e pressione o pedal do travão.
Luz de avisoLuz de aviso/Detalhes/Procedimentos
Page 664 of 819
6628-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
8
Quando surge uma avaria
*1: Aviso sonoro do sistema de travagem:
Quando há um possível problema que pode afetar o desempenho dos tra-
vões, a luz de aviso acende e soa um aviso sonoro.
*2: Sinal sonoro de aviso de pressão baixa do óleo do motor:
Quando o indicador “READY” acende, um sinal sonoro soa continuamente
durante, aproximadamente, 30 segundos, no máximo, acompanhando a
luz de aviso da pressão baixa do óleo do motor.
*3: Sinal sonoro de aviso de porta aberta:
O sinal sonoro de aviso de porta aberta soa para alertar que uma ou mais
portas não estão completamente fechadas (quando o veículo atinge uma
velocidade de 5 km/h).
*4: Sinal sonoro de aviso dos cintos de segurança do condutor e do passa-
geiro da frente:
O sinal de aviso dos cintos de segurança do condutor e do passageiro da
frente soa para alertá-los que o cinto de segurança não está apertado. Se
o cinto de segurança continuar solto, o sinal sonoro é emitido intermitente-
<0050004800510057004800030047004800530052004c0056000300470052000300590048007400460058004f00520003005700480055000300440057004c0051004a004c0047005200030058005000440003004700480057004800550050004c0051004400
470044000300590048004f00520046004c0047004400470048[.
*5: Sinal sonoro de aviso dos cintos de segurança dos passageiros de trás:
O sinal de aviso dos cintos de segurança dos passageiros de trás soa
para alertá-los que o cinto de segurança não está apertado. Se o cinto de
segurança continuar solto, o sinal sonoro é emitido intermitentemente
<0047004800530052004c0056000300470052000300590048007400460058004f00520003005700480055000300440057004c0051004a004c0047005200030058005000440003004700480057004800550050004c0051004400470044000300590048004f00
520046004c00470044004700480011[
*6: Este símbolo é exibido no mostrador de informações múltiplas.
Sensor de deteção do passageiro da frente, aviso de cinto de segurança
e sinal sonoro de aviso
Se for colocada bagagem no banco do passageiro da frente, o sensor de
deteção do banco do passageiro da frente pode fazer com que a luz de
aviso pisque e o sinal sonoro pode soar mesmo que ninguém esteja sen-
tado no banco do passageiro da frente.
Se for colocada uma almofada no banco, o sensor pode não detetar um
passageiro e a luz de aviso pode não funcionar corretamente.
Luz de aviso do sistema de direção assistida elétrica (sinal sonoro de aviso)
Quando a carga da bateria de 12 volts for insuficiente ou a voltagem descer
temporariamente, a luz de aviso do sistema de direção assistida pode acen-
der e pode soar um sinal sonoro de aviso.
Se a lâmpada indicadora de avaria acender durante a condução
A lâmpada indicadora de avaria acende se o depósito de combustível ficar com-
pletamente vazio. Se o depósito de combustível estiver vazio, reabasteça-o ime-
diatamente. A lâmpada indicadora de avaria apaga após algumas viagens.
Se a lâmpada indicadora de avaria não apagar, contacte um concessionário
Toyota autorizado, reparador Toyota autorizado, ou qualquer reparador da
sua confiança, o mais rapidamente possível.
Page 665 of 819
6638-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PTQuando a luz de aviso da pressão do pneu acender
Inspecione o aspeto do pneu para verificar que este não está furado.
Se o pneu estiver furado: P. 673
Se o pneu não estiver furado::
Leve a cabo o seguinte procedimento após a temperatura dos pneus ter bai-
xado o suficiente.
Verifique a pressão dos pneus e ajuste-a para o nível adequado.
Se a luz de aviso não apagar após alguns minutos, verifique se a pressão
dos pneus está no nível especificado e leve a cabo a inicialização. (P. 602)
A luz de aviso pode acender novamente, se as operações acima forem reali-
zadas sem deixar primeiro que a temperatura do pneu desça o suficiente.
Quando a luz de aviso da pressão do pneu acender por razões naturais
A luz de aviso da pressão dos pneus pode acender por causas naturais, tais
como, fugas de ar normais e alterações na pressão dos pneus provocadas
pela temperatura. Neste caso, se ajustar a pressão dos pneus, a luz de aviso
apaga (após alguns minutos).
Condições nas quais o sistema de aviso da pressão dos pneus pode
não funcionar devidamente
P. 604
Se a luz de aviso da pressão do pneu acender frequentemente depois de
piscar durante 1 minuto
Se a luz de aviso da pressão do pneu acender frequentemente depois de pis-
car durante 1 minuto quando o interruptor Power for colocado no modo ON,
leve o seu veículo a um concessionário Toyota autorizado , reparador Toyota
autorizado ou a qualquer reparador da sua confiança para que este proceda
a uma verificação do sistema.
Sinal sonoro de aviso
Em alguns casos o sinal sonoro pode não ser ouvido, devido ao ruído
ambiente ou ao som do sistema áudio.
Page 666 of 819
6648-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
8
Quando surge uma avaria
AV I S O
Quando a luz de aviso do sistema de direção assistida elétrica acender
Quando a luz acende em amarelo a assistência à direção é restringida.
Quando a luz acende em vermelho, perde a assistência à direção e o
volante da direção pode tornar-se extremamente pesado. Quando o
volante da direção estiver mais pesado do que o normal, segure-o com fir-
meza e movimente-o com mais força do que o habitual.
Se a luz de aviso da pressão do pneu acender
Certifique-se de que cumpre com as seguintes medidas de precaução. O
não cumprimento das mesmas pode resultar na perda de controlo do veí-
culo e provocar morte ou ferimentos graves.
Pare o seu veículo num local seguro, o mais rapidamente possível. Ajuste
imediatamente a pressão de enchimento de ar dos pneus.
Se a luz de aviso da pressão do pneu acender mesmo depois da pressão
de enchimento de ar do pneu ter sido ajustada, é provável que tenha um
pneu furado. Verifique os pneus. Se um pneu estiver em baixo, repare-o
utilizando o kit de emergência para reparação de um furo.
Evite manobras e travagens abruptas. Se os pneus do veículo se deterio-
rarem, pode perder o controlo da direção ou dos travões.
Se tiver um furo ou se ocorrer uma fuga súbita de ar
O sistema de aviso da pressão dos pneus pode não ser ativado de imediato.
AT E N Ç Ã O
Para garantir que o sistema de aviso da pressão dos pneus funciona
devidamente
Não instale pneus com especificações diferentes ou de fabricantes diferen-
tes, uma vez que o sistema de aviso da pressão dos pneus pode não fun-
cionar devidamente.
Page 667 of 819
6658-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
Se for exibida uma mensagem de aviso
Luz de aviso principal.
A luz de aviso principal também
acende ou pisca para indicar que
está a ser exibida uma mensagem
no mostrador de informações múl-
tiplas.
*
Mostrador de informações múl-
tiplas.
Método de manuseamento.
Siga as instruções da mensagem
no mostrador de informações múl-
tiplas.
Se uma das mensagens de aviso for novamente exibida depois de
efetuar as ações que se seguem, contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou qualquer reparador da
sua confiança.
*: A luz de aviso principal pode não acender ou piscar quando for exibida
uma mensagem de aviso.
O mostrador de informações múltiplas exibe avisos de avarias
em sistemas, operações executadas de forma incorreta ou men-
sagens a indicar que é necessário fazer a manutenção. Quando
uma mensagem for exibida, efetue os procedimentos de corre-
ção adequados à mensagem.
Quando for exibida uma mensagem relativamente ao carrega-
mento, consulte a P. 197.
1
2
3
Page 668 of 819
6668-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
8
Quando surge uma avaria
As luzes de aviso e os sinais sonoros de aviso funcionam como se
segue, dependendo do conteúdo da mensagem. Se uma mensagem
indicar que é necessário que um concessionário faça uma inspeção
ao veículo, leve-o imediatamente a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a qualquer reparador da sua
confiança, para que este proceda a uma inspeção.
O funcionamento das luzes de aviso e dos sinais sonoros de aviso
pode diferir do que aqui é apresentado. Neste caso, leve a cabo o
procedimento corretivo correspondente à mensagem exibida.
*: Na primeira vez que uma mensagem for exibida no mostrador de informa-
ções múltiplas, soa um sinal sonoro de aviso.
Mensagens e avisos
Luz de
aviso do
sistemaSinal
sonoro de
aviso
*
Aviso
AcendeSoa
Indica uma situação importante, tal
como quando um sistema relacio-
nado com a condução está avariado
ou quando existe perigo se não exe-
cutar o procedimento corretivo.
Acende ou
piscaSoa
Indica uma situação importante, tal
como quando os sistemas exibidos no
mostrador de informações múltiplas
podem estar avariados.
PiscaSoaIndica uma situação da qual podem
resultar danos ou perigo.
AcendeNão soa
Indica uma condição, tal como uma
avaria nos componentes elétricos, o
seu estado, ou indica a necessidade
de manutenção.
PiscaNão soa
Indica uma situação, tal como quando
uma operação foi incorretamente exe-
cutada, ou indica como executar uma
operação corretamente.
Page 669 of 819
6678-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
Mensagens de aviso
As mensagens de aviso abaixo explicadas podem diferir das mensagens reais
de acordo com as condições de funcionamento e as especificações do veículo.
Luzes de aviso do sistema
A luz de aviso principal não acende nem pisca nos seguintes casos. Em vez
disso, uma luz de aviso do sistema independente acende juntamente com a exi-
bição de uma mensagem ou imagem no mostrador de informações múltiplas.
“Antilock Brake System Malfunction Visit Your Dealer” (Avaria no sistema
antibloqueio dos travões, por favor visite o seu Concessionário):
A luz de aviso do ABS acende. (P. 715)
“Braking Power Low Visit Your Dealer” (Baixa potência do seu Sistema de
travagem, por favor visite o seu Concessionário):
A luz de aviso do sistema de travagem (amarelo) acende. (P. 657)
Indica que uma porta não está devidamente fechada enquanto o veículo
está parado:
A luz de aviso de porta aberta acende. (P. 660)
Se “Visit your dealer” (Dirija-se a um concessionário) aparecer
O sistema ou a peça exibida no mostrador de informações múltiplas tem uma
avaria. Leve o seu veículo a um concessionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer reparador da sua confiança para que este
proceda a uma inspeção.
Se for exibida uma mensagem acerca do funcionamento
Se for exibida uma mensagem acerca do funcionamento do pedal do acele-
rador ou pedal do travão.
• Uma mensagem de aviso acerca do funcionamento do pedal do travão
pode ser exibida enquanto os sistemas de apoio à condução, tais como o
PCS (Sistema de pré-colisão) (se equipado), controlo dinâmico da veloci-
dade de cruzeiro com radar (se equipado) ou o controlo dinâmico da
velocidade de cruzeiro com radar em toda a gama de velocidades (se
equipado) estiverem em funcionamento. Se for exibida uma mensagem
de aviso, desacelere o veículo ou siga as instruções do mostrador de
informações múltiplas.
• Quando o sistema de sobreposição de travagem entrar em funciona-
mento (P. 360, 729), será exibida uma mensagem de aviso.
• Quando o Controlo de Aceleração Repentina ou a função do travão de
assistência ao estacionamento (se equipado) entrar em funcionamento
(P. 310, 468), será exibida uma mensagem de aviso. Siga as instru-
ções do mostrador de informações múltiplas.
Se for exibida uma mensagem acerca do funcionamento do interruptor Power
É exibida uma instrução para acionamento do interruptor Power quando o
sistema híbrido for colocado em funcionamento de forma incorret
a ou
quando o interruptor Power for utilizado indevidamente. Execute as instru-
ções exibidas no mostrador de informações múltiplas para voltar a utilizar o
interruptor Power.
Se for exibida uma mensagem sobre o engrenamento de velocidades
Para evitar um engrenamento incorreto ou que o veículo se mova de forma
inesperada, a posição de engrenamento deve ser alterada automatica-
mente(P. 331) ou pode ser necessário utilizar a alavanca seletora da
caixa de velocidades. Neste caso, altere a posição de engrenamento
seguindo as instruções no mostrador de informações múltiplas.
Page 670 of 819
6688-2. Medidas a tomar em caso de emergência
Prius Plug-in Hybrid_OM_OM47D72PT
8
Quando surge uma avaria
Se for exibida uma mensagem ou uma imagem sobre o estado de abertura/
fecho de uma peça ou sobre o reabastecimento de um consumível
Confirme a peça indicada no mostrador de informações múltiplas ou por uma
luz de aviso, e depois efetue o método de resolução, tal como fechar a porta
aberta ou reabastecer o consumível.
Se a mensagem “See Owner’s Manual” (Consulte o Manual do Proprietá-
rio) for exibida
Se a indicação “Braking Power Low Stop in a Safe Place See Owner’s
Manual” (Baixa potência do seu Sistema de travagem, por favor visite o seu
Concessionário) for exibida, pode existir uma avaria. Pare imediatamente o
seu veículo num lugar seguro e contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Continuar a conduzir pode tornar-se perigoso.
Se a indicação “Engine Oil Pressure Low” (Pressão do óleo do motor baixa)
for exibida, tal poderá indicar uma avaria. Pare imediatamente o seu veículo
num lugar seguro e contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança.
Se as mensagens que se seguem forem exibidas, poderá haver uma avaria.
Leve imediatamente o seu veículo a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qualquer reparador da sua confiança para
que este proceda a uma inspeção.
• “Plug-in charging system malfunction.” (“Avaria no Sistema Híbrido Plug-in”)
• “Hybrid System Malfunction” (“Avaria no Sistema Híbrido”)
• “Check Engine” (“Verifique o Motor”)
• “Hybrid Battery System Malfunction” (“Avaria no Sistema da Bateria do
Sistema Híbrido”)
• “Accelerator System Malfunction” (“Avaria no Sistema do Acelerador”)
• “Smart Entry & Start System Malfunction See Owner’s Manual”” (“Avaria
no Sistema de Chave Inteligente para Entrada e Arranque, Consulte o
Manual do Proprietário”)
If a indicação “Exhaust Filter Full See Owner’s Manual” (“Filtro dos gases de
escape cheio, Consulte o Manual do Proprietário”) for apresentada no mos-
trador de informações múltiplas, siga as instruções. (P. 508)
Se a indicação “Shift System Not Active Apply Parking Brake Securely
While Parking See Owner’s Manual” (Sistema de engrenamento indisponí-
vel, aplique o travão de estacionamento devidamente, consulte o
manual
do proprietário) for exibida
Indica uma falha temporária ou uma avaria no sistema de controlo de engrena-
mento. Leve imediatamente o seu veículo a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qualquer reparador da sua confiança.
Quando a mensagem for exibida, poderá não ser possível colocar o sistema
híbrido em funcionamento ou poderá não ser possível alterar normalmente a
posição de engrenamento. (Método de resolução: P. 729)
Se a indicação “Shift System Malfunction Apply Parking Brake Securely
While Parking See Owner’s Manual” (Avaria no sistema de engrenamento,
aplique o travão de estacionamento devidamente, consulte o Manual do
Proprietário) for exibida
Indica uma avaria no sistema de controlo de engrenamento. Leve imediata-
mente o seu veículo a um concessionário Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da sua confiança para que este proceda a
uma inspeção.
Quando a mensagem for exibida, poderá não ser possível colocar o sistema
híbrido em funcionamento ou poderá não ser possível alterar normalmente a
posição de engrenamento. (Método de resolução: P. 729)
