1792-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)Q

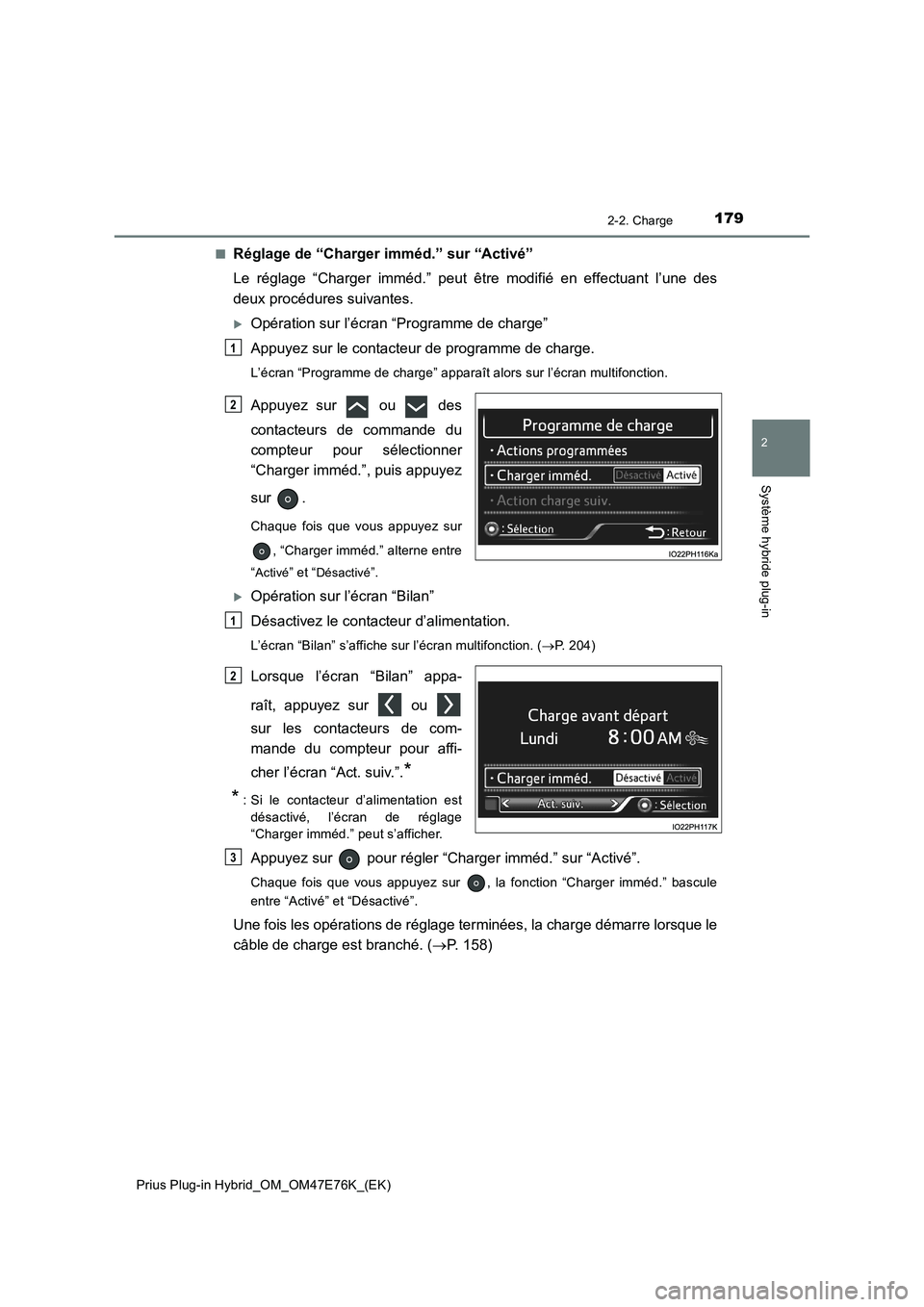

Réglage de “Charger imméd.” sur “Activé”
Le réglage “Charger imméd.” peut être modifié en effectuant l’une des
deux procédures suivantes.
Opération sur l’écran “Programme de charge”
Appuyez sur le contacteur de programme de charge.
L’écran “Programme de charge” apparaît alors sur l’écran multifonction.
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
“Charger imméd.”, puis appuyez
sur .
Chaque fois que vous appuyez sur
, “Charger imméd.” alterne entre
“
Activé” et “Désactivé”.
Opération sur l’écran “Bilan”
Désactivez le contacteur d’alimentation.
L’écran “Bilan” s’affiche sur l’écran multifonction. (P. 204)
Lorsque l’écran “Bilan” appa-
raît, appuyez sur ou
sur les contacteurs de com-
mande du compteur pour affi-
cher l’écran “Act. suiv.”.
*
*
: Si le contacteur d’alimentation est
désactivé, l’écran de réglage
“Charger imméd.” peut s’afficher.
Appuyez sur pour régler “Charger imméd.” sur “Activé”.
Chaque fois que vous appuyez sur , la fonction “Charger imméd.” bascule
entre “Activé” et “Désactivé”.
Une fois les opérations de réglage terminées, la charge démarre lorsque le
câble de charge est branché. (P. 158)
1
2
1
2
3

1802-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)Q

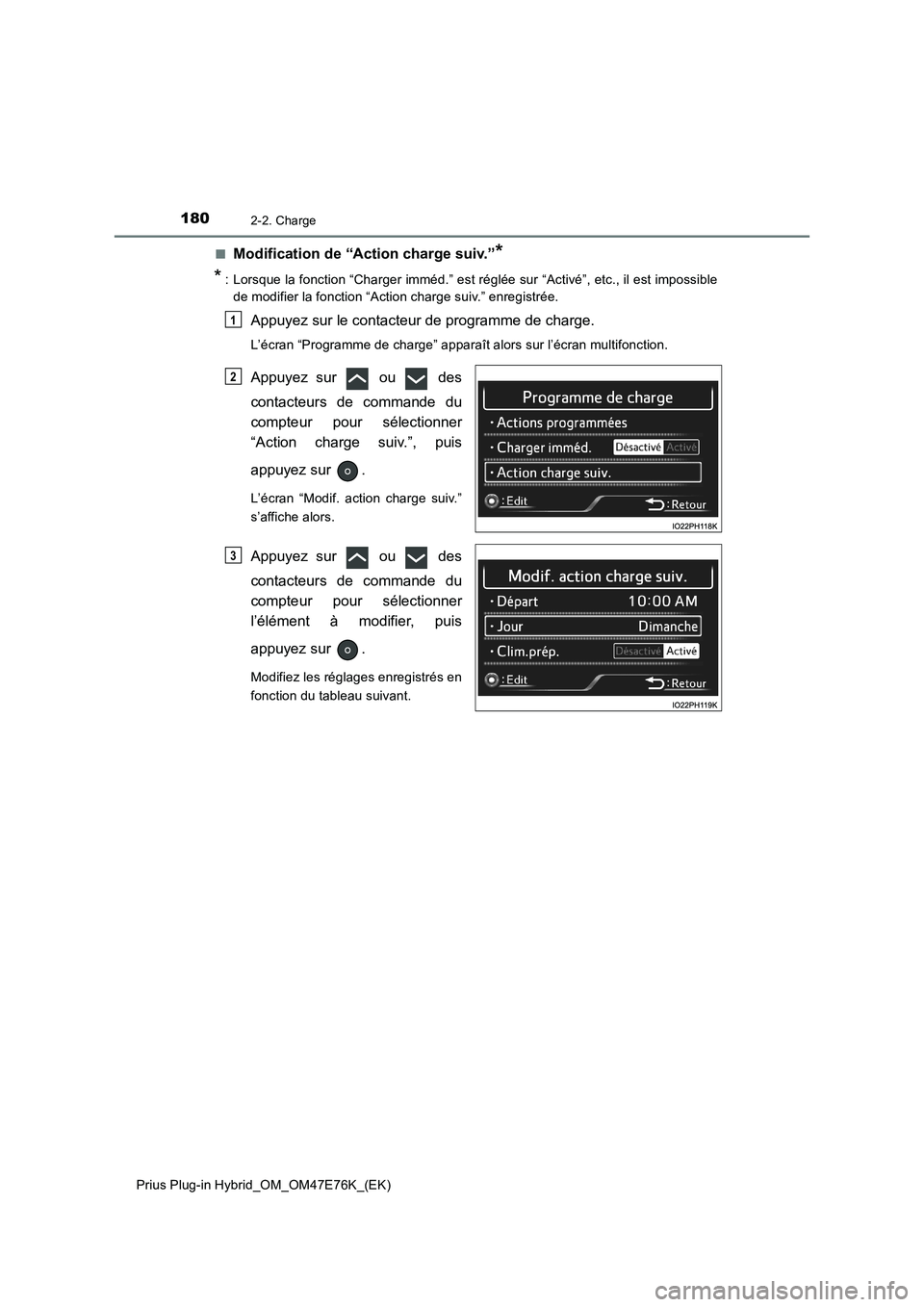

Modification de “Action charge suiv.”*
*
: Lorsque la fonction “Charger imméd.” est réglée sur “Activé”, etc., il est impossible
de modifier la fonction “Action charge suiv.” enregistrée.
Appuyez sur le contacteur de programme de charge.
L’écran “Programme de charge” apparaît alors sur l’écran multifonction.
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
“Action charge suiv.”, puis
appuyez sur .
L’écran “Modif. action charge suiv.”
s’affiche alors.
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
l’élément à modifier, puis
appuyez sur .
Modifiez les réglages enregistrés en
fonction du tableau suivant.
1
2
3

1812-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

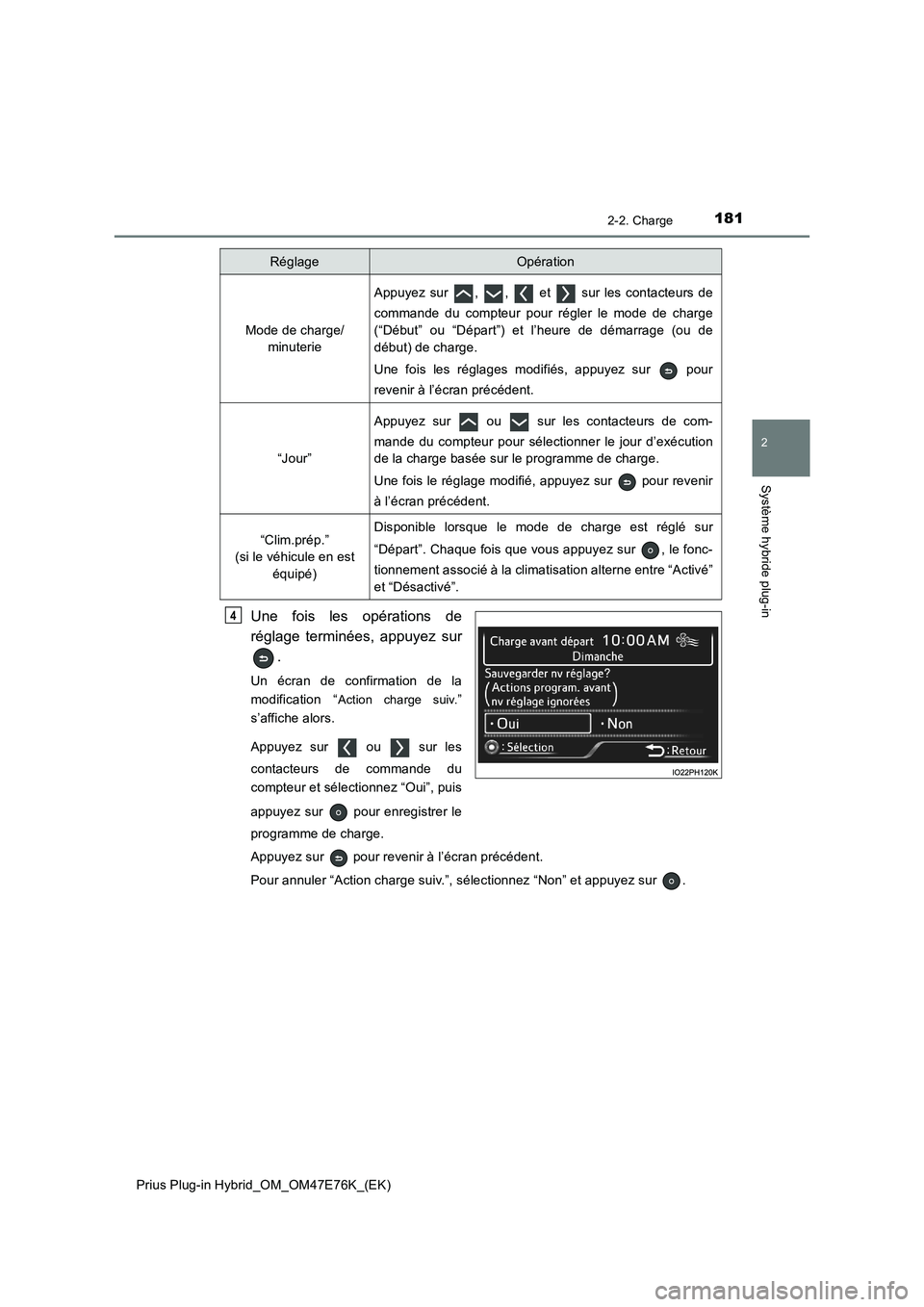

Une fois les opérations de
réglage terminées, appuyez sur
.
Un écran de confirmation de la
modification “
Action charge suiv.”
s’affiche alors.
Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez “Oui”, puis
appuyez sur pour enregistrer le
programme de charge.
Appuyez sur pour revenir à l’écran précédent.
Pour annuler “Action charge suiv.”, sélectionnez “Non” et appuyez sur .
RéglageOpération
Mode de charge/
minuterie
Appuyez sur , , et sur les contacteurs de
commande du compteur pour régler le mode de charge
(“Début” ou “Départ”) et l’heure de démarrage (ou de
début) de charge.
Une fois les réglages modifiés, appuyez sur pour
revenir à l’écran précédent.
“Jour”
Appuyez sur ou sur les contacteurs de com-
mande du compteur pour sélectionner le jour d’exécution
de la charge basée sur le programme de charge.
Une fois le réglage modifié, appuyez sur pour revenir
à l’écran précédent.
“Clim.prép.”
(si le véhicule en est
équipé)Disponible lorsque le mode de charge est réglé sur
“Départ”. Chaque fois que vous appuyez sur , le fonc-
tionnement associé à la climatisation alterne entre “Activé”
et “Désactivé”.
4

1822-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
QContacteur de programme de charge
OLe contacteur de programme de charge fonctionne indépendamment de la position
du contacteur d’alimentation.
Cependant, si le contacteur de programme de charge est enfoncé alors que le
contacteur d’alimentation n’est pas en mode ON, si les contacteurs de commande du
compteur ne sont pas actionnés pendant un certain temps après l’affichage de
l’écran de réglage du programme de charge, cet affichage s’éteint automatiquement.
OLe contacteur de programme de charge ne peut pas être utilisé lors de la conduite.
QLorsque les opérations de réglage du programme de charge sont annulées
Lorsque le véhicule se trouve dans les conditions suivantes, les opérations de réglage
du programme de charge sont annulées.
OUn message s’affiche lors d’une opération de réglage
OLe contacteur d’alimentation est actionné avant la confirmation des réglages
OLe véhicule démarre
OUn affichage avec une priorité plus élevée que celle du réglage du programme de
charge est affiché
QProgramme de charge
L’écran “Programme de charge” peut être affiché et les opérations de réglage peuvent
être effectuées à partir de l’élément “Personnalisation du véhicule” sur l’écran multi-
fonction. (P. 736)
Q“Action charge suiv.”
Une fois la charge terminée, l’affichage de “Action charge suiv.” sur l’écran multifonc-
tion ne change pas tant que le câble de charge n’est pas retiré, même après l’exécu-
tion de la charge selon le programme “Action charge suiv.”.
QPour revenir au réglage initial après avoir modifié le réglage “Action charge
suiv.”
L’activation puis la désactivation du réglage “Charger imméd.” peut faire revenir
“Action charge suiv.” à son réglage initial.
QLorsque la fonction “Action charge suiv.” est modifiée pendant la charge
OLorsque le mode de charge est défini sur “Départ”, la charge actuelle s’arrête ou
continue en fonction du temps restant pour terminer la charge.
OLorsque le mode de charge est défini sur “Début”, la charge actuelle est interrompue,
la charge suivante commencera à l’heure réglée.

1832-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

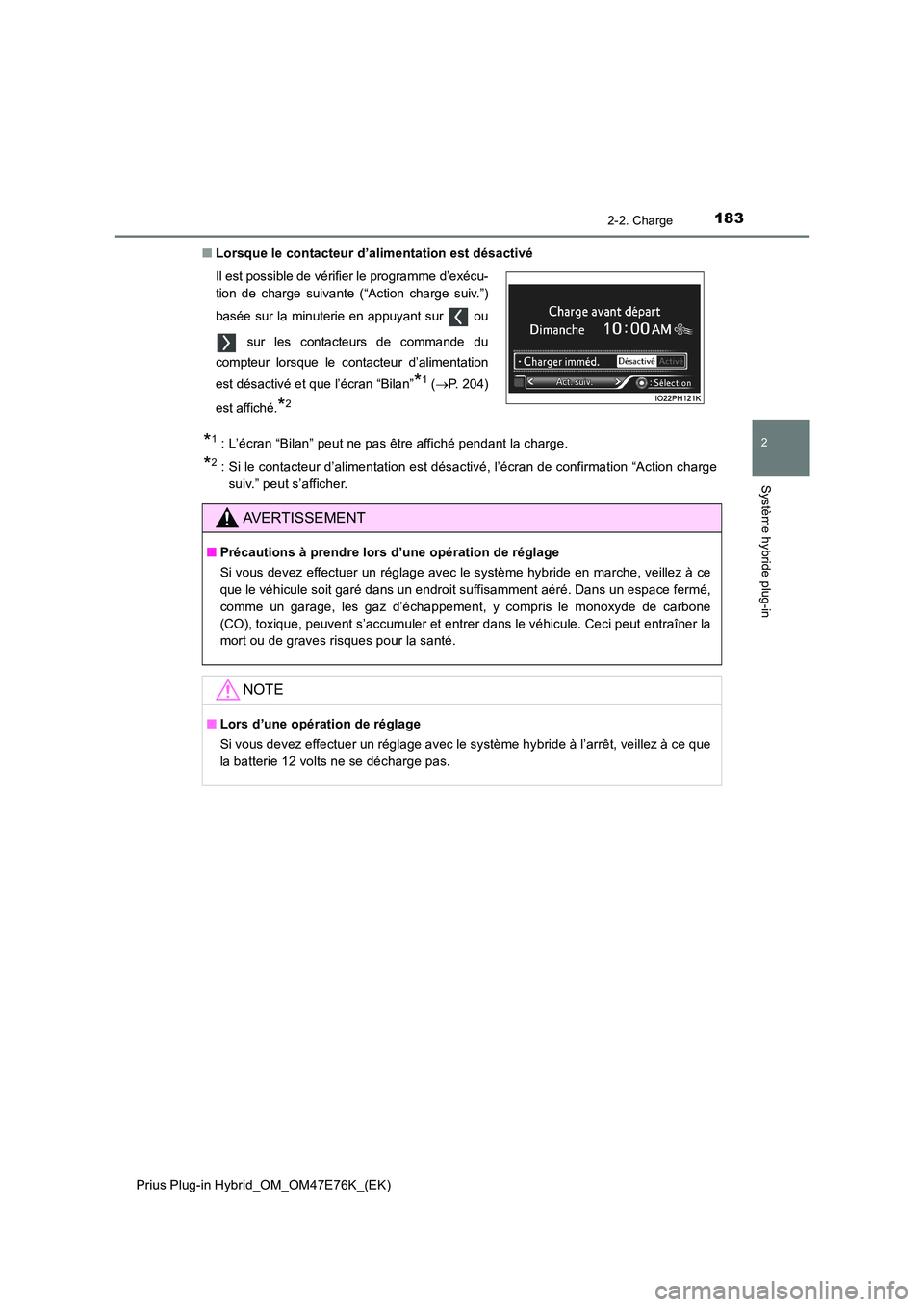

Q Lorsque le contacteur d’alimentation est désactivé
*1: L’écran “Bilan” peut ne pas être affiché pendant la charge.
*2: Si le contacteur d’alimentation est désactivé, l’écran de confirmation “Action charge
suiv.” peut s’afficher.
Il est possible de vérifier le programme d’exécu-
tion de charge suivante (“Action charge suiv.”)
basée sur la minuterie en appuyant sur ou
sur les contacteurs de commande du
compteur lorsque le contacteur d’alimentation
est désactivé et que l’écran “Bilan”*1 ( P. 204)
est affiché.*2
AVERTISSEMENT
Q Précautions à prendre lors d’une opération de réglage
Si vous devez effectuer un réglage avec le système hybride en marche, veillez à ce
que le véhicule soit garé dans un endroit suffisamment aéré. Dans un espace fermé,
comme un garage, les gaz d’échappement, y compris le monoxyde de carbone
(CO), toxique, peuvent s’accumuler et entrer dans le véhicule. Ceci peut entraîner la
mort ou de graves risques pour la santé.
NOTE
Q Lors d’une opération de réglage
Si vous devez effectuer un réglage avec le système hybride à l’arrêt, veillez à ce que
la batterie 12 volts ne se décharge pas.

1842-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Système de charge à énergie solaire
Ce système génère de l’énergie solaire en utilisant le panneau solaire intégré
au toit du véhicule (toit à panneau solaire).
OLa batterie hybride (batterie de traction) est chargée
* lorsque le véhicule
est en stationnement.
Une fois l’énergie solaire stockée dans la batterie du système à énergie
solaire, elle est transférée en une seule fois vers la batterie hybride (batte-
rie de traction) afin de réduire la consommation électrique du système et
charger la batterie efficacement.
OLa consommation électrique de la batterie hybride (batterie de traction) est
réduite lorsque vous conduisez.
La consommation électrique de la batterie hybride (batterie de traction)
s’interrompt, augmentant alors la distance parcourue en mode EV et l’éco-
nomie de carburant, la consommation électrique des systèmes auxiliaires
étant relayée par l’énergie solaire.
*: La quantité de charge maximale du système de charge à énergie solaire est d’envi-
ron 90 % de la capacité de charge complète lors d’une charge à partir d’une source
d’alimentation externe.
 : Si le véhicule en est équipé
Un système qui fournit de l’électricité à la batterie hybride (batterie de
traction) et aux systèmes auxiliaires en effectuant la charge de l’éner-
gie solaire via un grand panneau solaire (toit à panneau solaire) situé
sur le toit du véhicule.
Même lorsqu’un parking ne dispose pas d’équipement de charge et en cas
de situation catastrophique, vous pouvez recharger la batterie hybride
*
(batterie de traction) sans effectuer d’opérations spéciales tant qu’il y a de
la lumière solaire.
* : La quantité de charge via le système de charge à énergie solaire varie en fonction
des conditions telles que la saison et la météo. De même, il existe une quantité
limite de charge possible par jour. Une dizaine de jours peuvent être nécessaires
pour atteindre la quantité de charge maximale via le système de charge à énergie
solaire.
Fonctionnement du système de charge à énergie solaire

1852-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

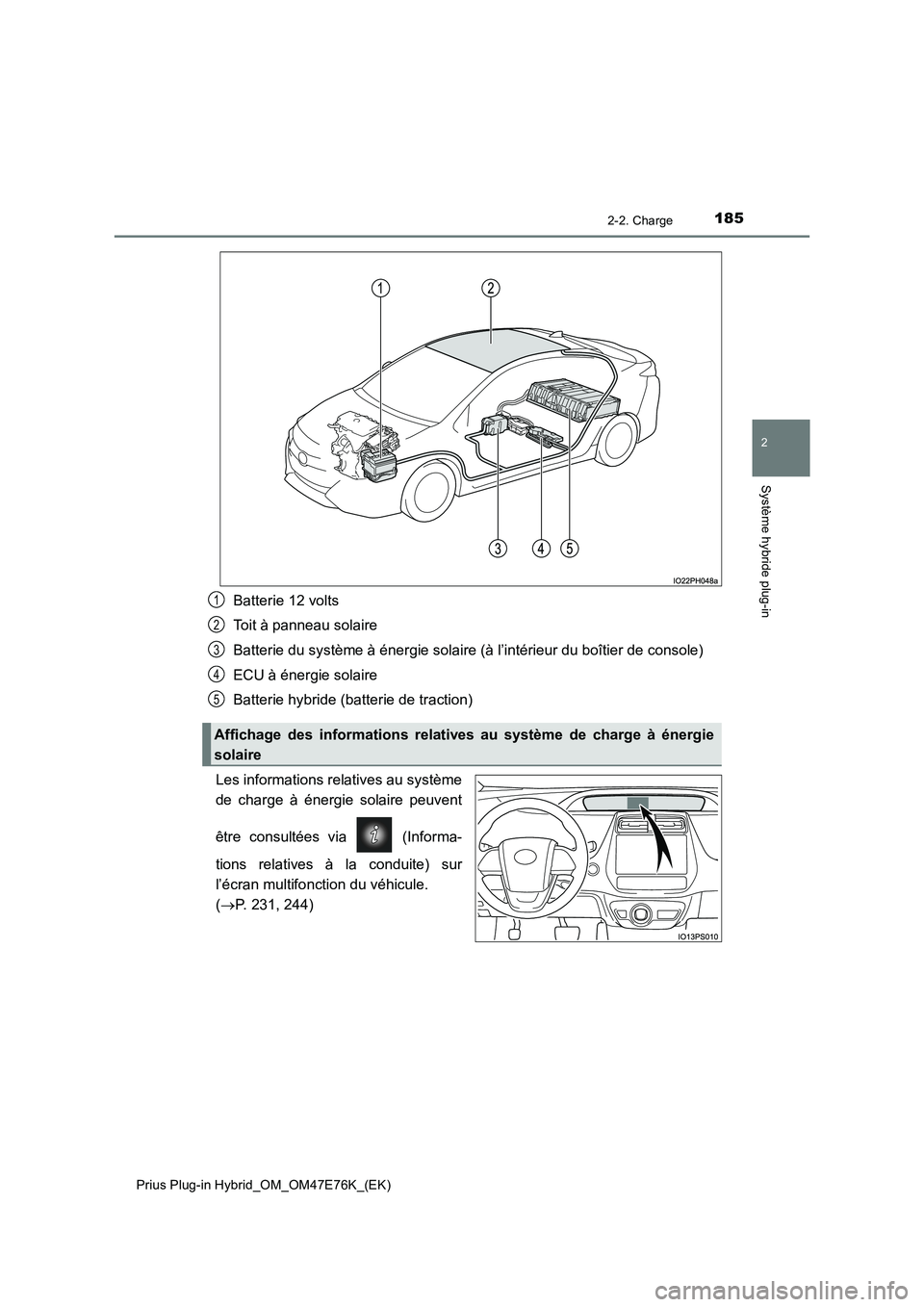

Batterie 12 volts
Toit à panneau solaire
Batterie du système à énergie solaire (à l’intérieur du boîtier de console)
ECU à énergie solaire
Batterie hybride (batterie de traction)
Les informations relatives au système
de charge à énergie solaire peuvent
être consultées via (Informa-
tions relatives à la conduite) sur
l’écran multifonction du véhicule.
(P. 231, 244)
Affichage des informations relatives au système de charge à énergie
solaire
1
2
3
4
5

1862-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

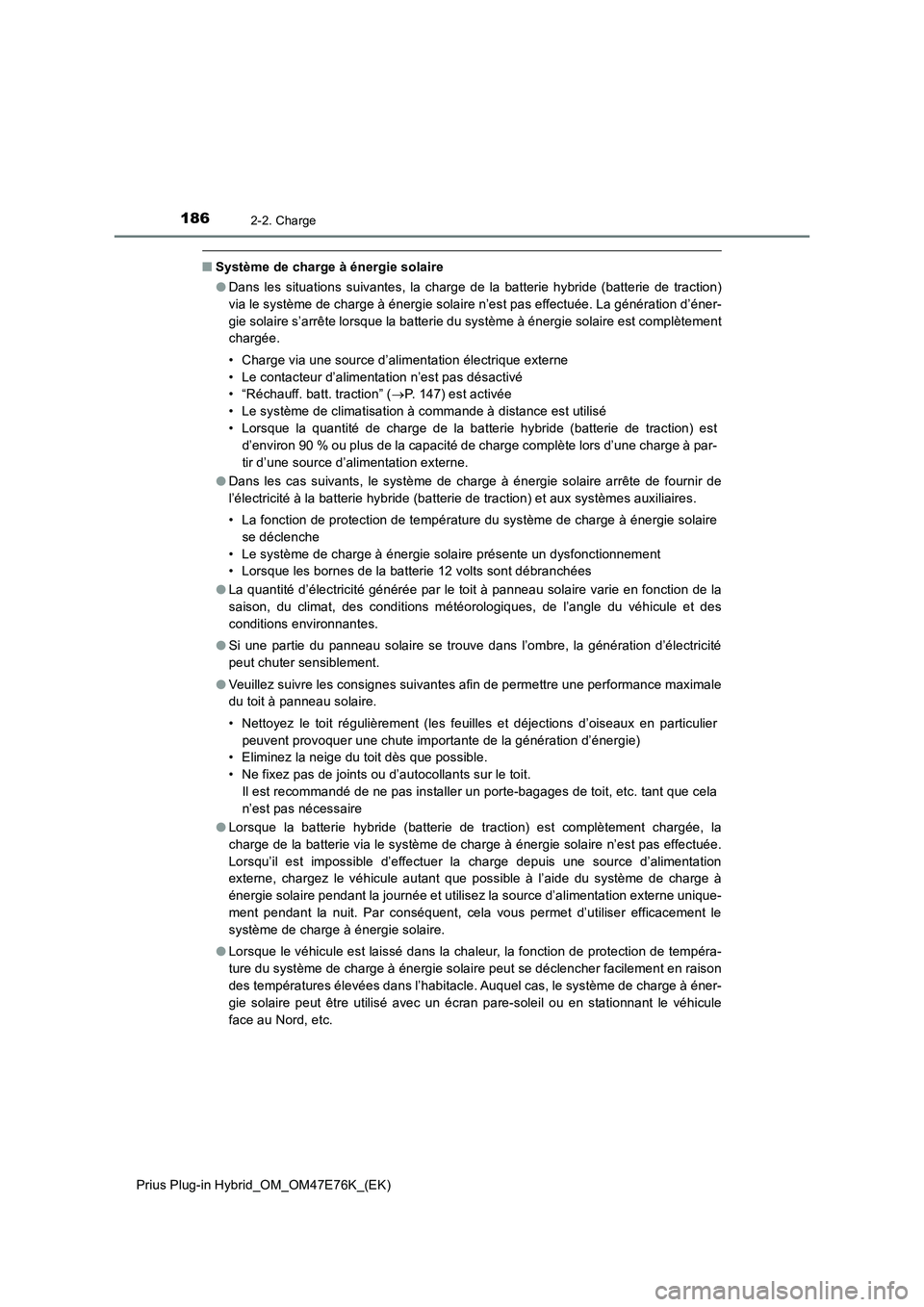

QSystème de charge à énergie solaire
ODans les situations suivantes, la charge de la batterie hybride (batterie de traction)
via le système de charge à énergie solaire n’est pas effectuée. La génération d’éner-
gie solaire s’arrête lorsque la batterie du système à énergie solaire est complètement
chargée.
• Charge via une source d’alimentation électrique externe
• Le contacteur d’alimentation n’est pas désactivé
• “Réchauff. batt. traction” (P. 147) est activée
• Le système de climatisation à commande à distance est utilisé
• Lorsque la quantité de charge de la batterie hybride (batterie de traction) est
d’environ 90 % ou plus de la capacité de charge complète lors d’une charge à par-
tir d’une source d’alimentation externe.
ODans les cas suivants, le système de charge à énergie solaire arrête de fournir de
l’électricité à la batterie hybride (batterie de traction) et aux systèmes auxiliaires.
• La fonction de protection de température du système de charge à énergie solaire
se déclenche
• Le système de charge à énergie solaire présente un dysfonctionnement
• Lorsque les bornes de la batterie 12 volts sont débranchées
OLa quantité d’électricité générée par le toit à panneau solaire varie en fonction de la
saison, du climat, des conditions météorologiques, de l’angle du véhicule et des
conditions environnantes.
OSi une partie du panneau solaire se trouve dans l’ombre, la génération d’électricité
peut chuter sensiblement.
OVeuillez suivre les consignes suivantes afin de permettre une performance maximale
du toit à panneau solaire.
• Nettoyez le toit régulièrement (les feuilles et déjections d’oiseaux en particulier
peuvent provoquer une chute importante de la génération d’énergie)
• Eliminez la neige du toit dès que possible.
• Ne fixez pas de joints ou d’autocollants sur le toit.
Il est recommandé de ne pas installer un porte-bagages de toit, etc. tant que cela
n’est pas nécessaire
OLorsque la batterie hybride (batterie de traction) est complètement chargée, la
charge de la batterie via le système de charge à énergie solaire n’est pas effectuée.
Lorsqu’il est impossible d’effectuer la charge depuis une source d’alimentation
externe, chargez le véhicule autant que possible à l’aide du système de charge à
énergie solaire pendant la journée et utilisez la source d’alimentation externe unique-
ment pendant la nuit. Par conséquent, cela vous permet d’utiliser efficacement le
système de charge à énergie solaire.
OLorsque le véhicule est laissé dans la chaleur, la fonction de protection de tempéra-
ture du système de charge à énergie solaire peut se déclencher facilement en raison
des températures élevées dans l’habitacle. Auquel cas, le système de charge à éner-
gie solaire peut être utilisé avec un écran pare-soleil ou en stationnant le véhicule
face au Nord, etc.

1872-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

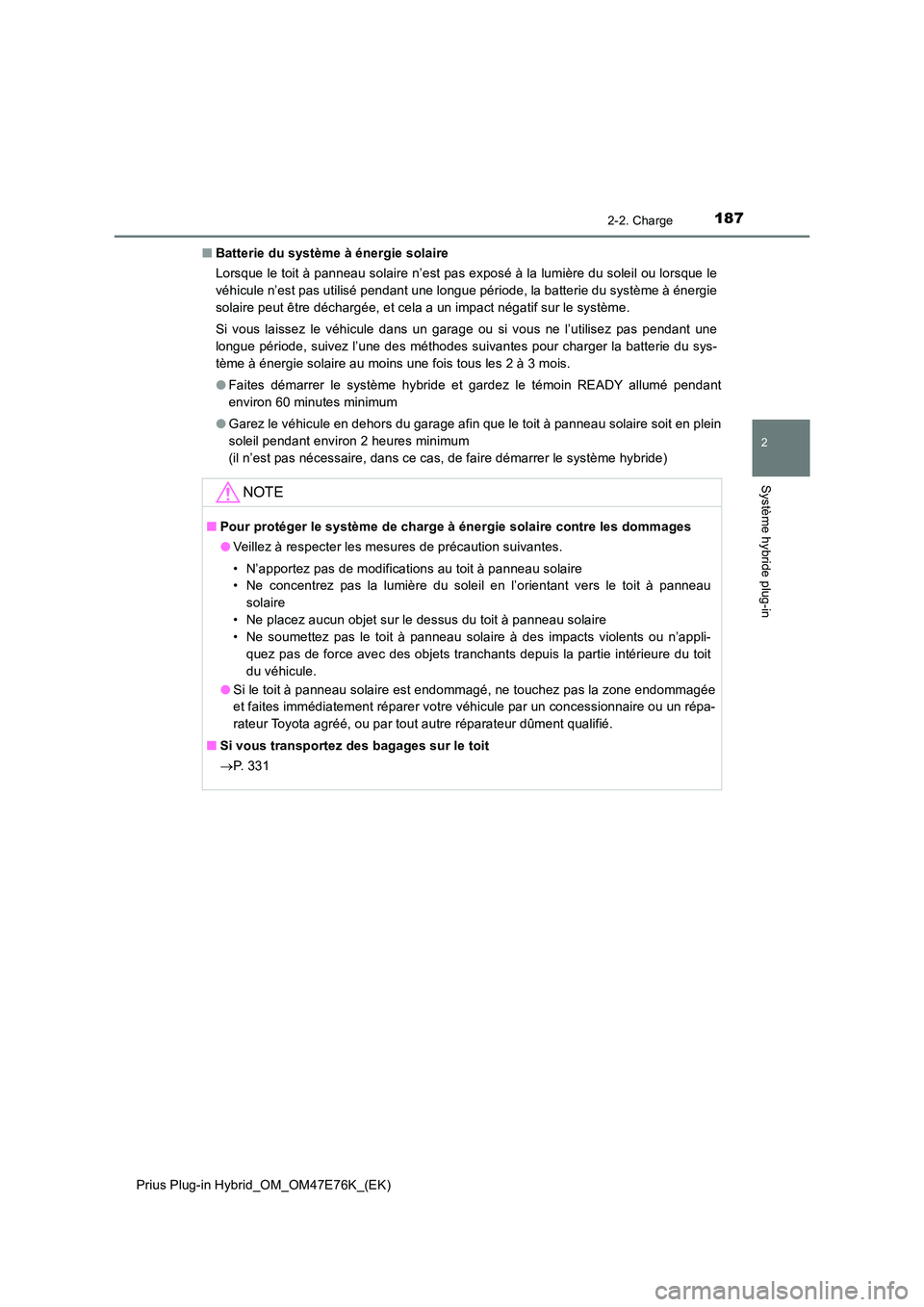

Q Batterie du système à énergie solaire
Lorsque le toit à panneau solaire n’est pas exposé à la lumière du soleil ou lorsque le
véhicule n’est pas utilisé pendant une longue période, la batterie du système à énergie
solaire peut être déchargée, et cela a un impact négatif sur le système.
Si vous laissez le véhicule dans un garage ou si vous ne l’utilisez pas pendant une
longue période, suivez l’une des méthodes suivantes pour charger la batterie du sys-
tème à énergie solaire au moins une fois tous les 2 à 3 mois.
O Faites démarrer le système hybride et gardez le témoin READY allumé pendant
environ 60 minutes minimum
O Garez le véhicule en dehors du garage afin que le toit à panneau solaire soit en plein
soleil pendant environ 2 heures minimum
(il n’est pas nécessaire, dans ce cas, de faire démarrer le système hybride)
NOTE
Q Pour protéger le système de charge à énergie solaire contre les dommages
O Veillez à respecter les mesures de précaution suivantes.
• N’apportez pas de modifications au toit à panneau solaire
• Ne concentrez pas la lumière du soleil en l’orientant vers le toit à panneau
solaire
• Ne placez aucun objet sur le dessus du toit à panneau solaire
• Ne soumettez pas le toit à panneau solaire à des impacts violents ou n’appli-
quez pas de force avec des objets tranchants depuis la partie intérieure du toit
du véhicule.
O Si le toit à panneau solaire est endommagé, ne touchez pas la zone endommagée
et faites immédiatement réparer votre véhicule par un concessionnaire ou un répa-
rateur Toyota agréé, ou par tout autre réparateur dûment qualifié.
Q Si vous transportez des bagages sur le toit
 P. 3 3 1

1882-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

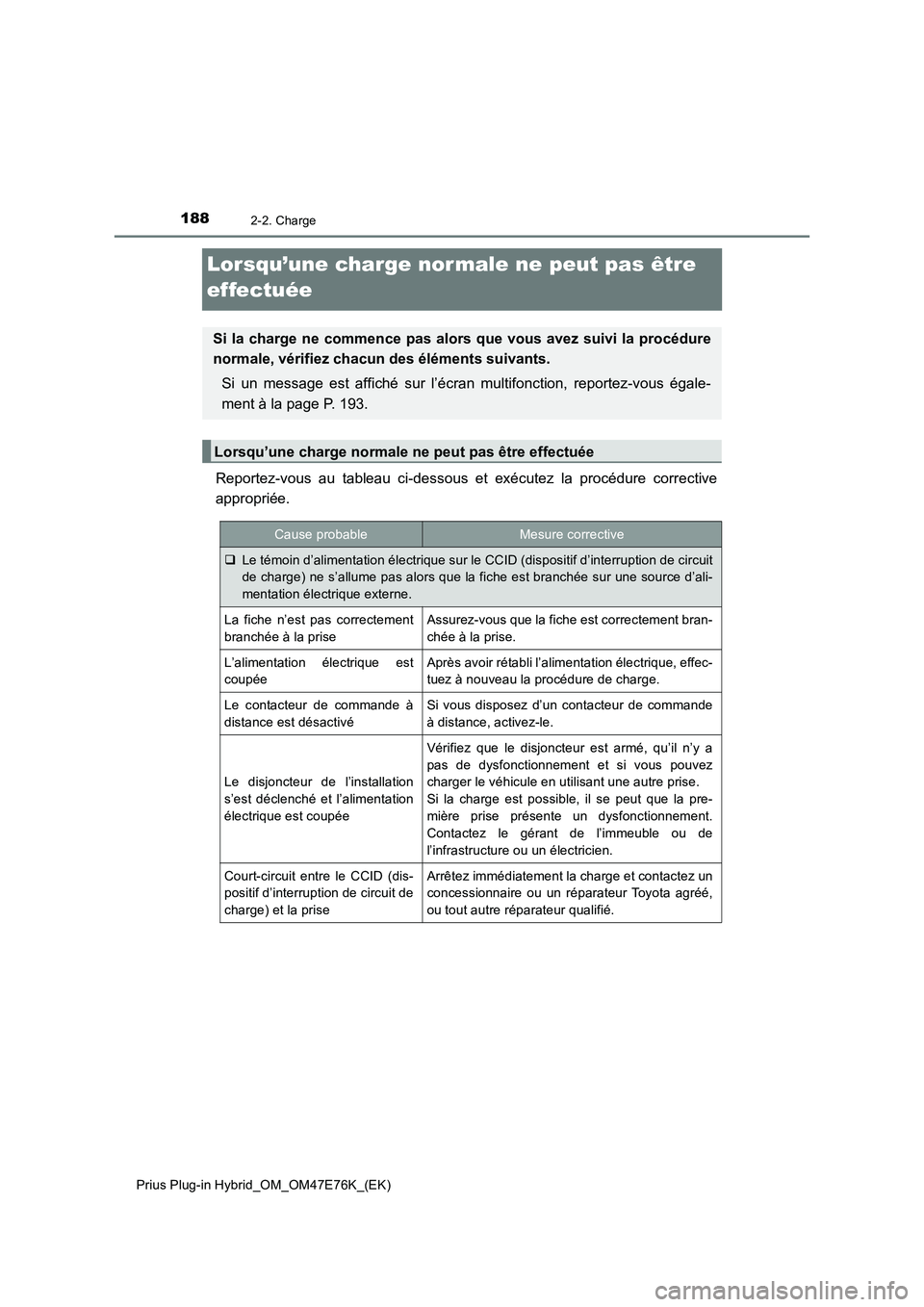

Lorsqu’une charge nor male ne peut pas être
effectuée
Reportez-vous au tableau ci-dessous et exécutez la procédure corrective
appropriée.
Si la charge ne commence pas alors que vous avez suivi la procédure
normale, vérifiez chacun des éléments suivants.
Si un message est affiché sur l’écran multifonction, reportez-vous égale-
ment à la page P. 193.
Lorsqu’une charge normale ne peut pas être effectuée
Cause probableMesure corrective
Le témoin d’alimentation électrique sur le CCID (dispositif d’interruption de circuit
de charge) ne s’allume pas alors que la fiche est branchée sur une source d’ali-
mentation électrique externe.
La fiche n’est pas correctement
branchée à la priseAssurez-vous que la fiche est correctement bran-
chée à la prise.
L’alimentation électrique est
coupéeAprès avoir rétabli l’alimentation électrique, effec-
tuez à nouveau la procédure de charge.
Le contacteur de commande à
distance est désactivéSi vous disposez d’un contacteur de commande
à distance, activez-le.
Le disjoncteur de l’installation
s’est déclenché et l’alimentation
électrique est coupée
Vérifiez que le disjoncteur est armé, qu’il n’y a
pas de dysfonctionnement et si vous pouvez
charger le véhicule en utilisant une autre prise.
Si la charge est possible, il se peut que la pre-
mière prise présente un dysfonctionnement.
Contactez le gérant de l’immeuble ou de
l’infrastructure ou un électricien.
Court-circuit entre le CCID (dis-
positif d’interruption de circuit de
charge) et la priseArrêtez immédiatement la charge et contactez un
concessionnaire ou un réparateur Toyota agréé,
ou tout autre réparateur qualifié.
