TOYOTA PRIUS PLUS 2016 Kezelési útmutató (in Hungarian)

4217-2. Teendők szükséghelyzetben
7
Ha baj történik
Távolítsa el a középső csomagtér-padlóburkolatot és a középső ki-
egészítő tárolórekeszt. (420. o.)
Vegye ki a szerszámtartót a
gépjárműből, és lazítsa meg a
pótkerék középső rögzítőjét.
A pótkerék kivétele
1
2
VIGYÁZAT!
nA pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb testrésze becsípődjön a pótkerék és
a karosszéria közé.

4227-2. Teendők szükséghelyzetben
Ékelje ki a kerekeket.
16 colos keréktárcsákkal fel-
szerelt gépjárművek esetén tá-
volítsa el a dísztárcsát a csa-
varkulcs használatával.
A sérülés megelőzése érdekében
csavarja kendőbe a csavarkulcs
hegyét.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElőlBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátsóBal oldaliA jobb első gumiabroncs előtt
Jobb oldaliA bal első gumiabroncs előtt
2
3

4237-2. Teendők szükséghelyzetben
7
Ha baj történik
Forgassa az emelő részét
egészen addig, amíg az eme-
lőn lévő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4A
5
6

4247-2. Teendők szükséghelyzetben
VIGYÁZAT!
nDefektes kerék cseréje
lNe érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket kezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cserél, égési sérü-
léseket szenvedhet.
l
E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását, és
a kerék kiesését okozhatja, ami súlyos sérüléshez vagy halálhoz vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) forgatónyo-
matékkal meg kell húzni a kerékanyákat.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyártott keré-
kanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák menete-
iben vagy a keréktárcsa csavarfurataiban, ellenőriztesse a gépjárművet hivata-
los Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel
és felszereléssel rendelkező szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(356. o.)

4257-2. Teendők szükséghelyzetben
7
Ha baj történik
A keréktárcsa érintkező felületé-
ről távolítsa el a szennyeződése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a pótkereket, majd azonos erővel húzza meg a keréka-
nyákat.
Ha alumínium keréktárcsát acél
keréktárcsára cserél (beleértve
a szükségpótkereket), húzza
meg az anyákat, amíg a kúpos
rész lazán hozzá nem ér a ke-
réktárcsa lemezéhez.
Ha alumínium keréktárcsát alu-
mínium keréktárcsára cserél,
csavarja be addig az anyákat,
amíg az alátétek el nem érik a
keréktárcsát.
A pótkerék felszerelése
1
2
Kúpos rész
Keréktárcsa-
lemez
Alátét
Keréktárcsa

4267-2. Teendők szükséghelyzetben
Engedje le a gépjárművet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10,5 kgf•m, 76 ft•lbf)
16 colos kerekekkel felszerelt
gépjárművek esetében szerelje
vissza a dísztárcsát.
*
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható módon.
*: A dísztárcsa/kerékagysapka nem
szerelhető fel a szükségpótkerékre.
Tegye el a defektes kereket, az emelőt és a szerszámokat.
3
4
5
6

4277-2. Teendők szükséghelyzetben
7
Ha baj történik
nA szükségpótkerék
lA szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid időre használjon.
lMindig ellenőrizze a szükségpótkerék nyomását. (473. o.)
nSzükségpótkerék használatakor
Mivel a szükségpótkerék nincs a gumiabroncsnyomásra figyelmezető rendszer
szelepével és jeladójával felszerelve, a gumiabroncsnyomásra figyelmeztető
rendszer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomására. Ha a
szükségpótkereket azután cseréli ki, hogy világítani kezd a gumiabroncsnyo-
másra figyelmeztető lámpa, a lámpa továbbra is világítani fog.
nHa a gépjárműre szükségpótkerék van felszerelve
Szükségpótkerékkel a gépjármű szabad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken.
nHa havas vagy jeges úton lesz valamelyik első gumiabroncs defektes
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a
következő műveleteket, majd szereljen hóláncot az első kerekekre:
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótkereket.
Szerelje fel a leszerelt hátsó kereket a defektes első kerék helyére.
Szereljen hóláncot az első gumiabroncsokra.
1
2
3

4287-2. Teendők szükséghelyzetben

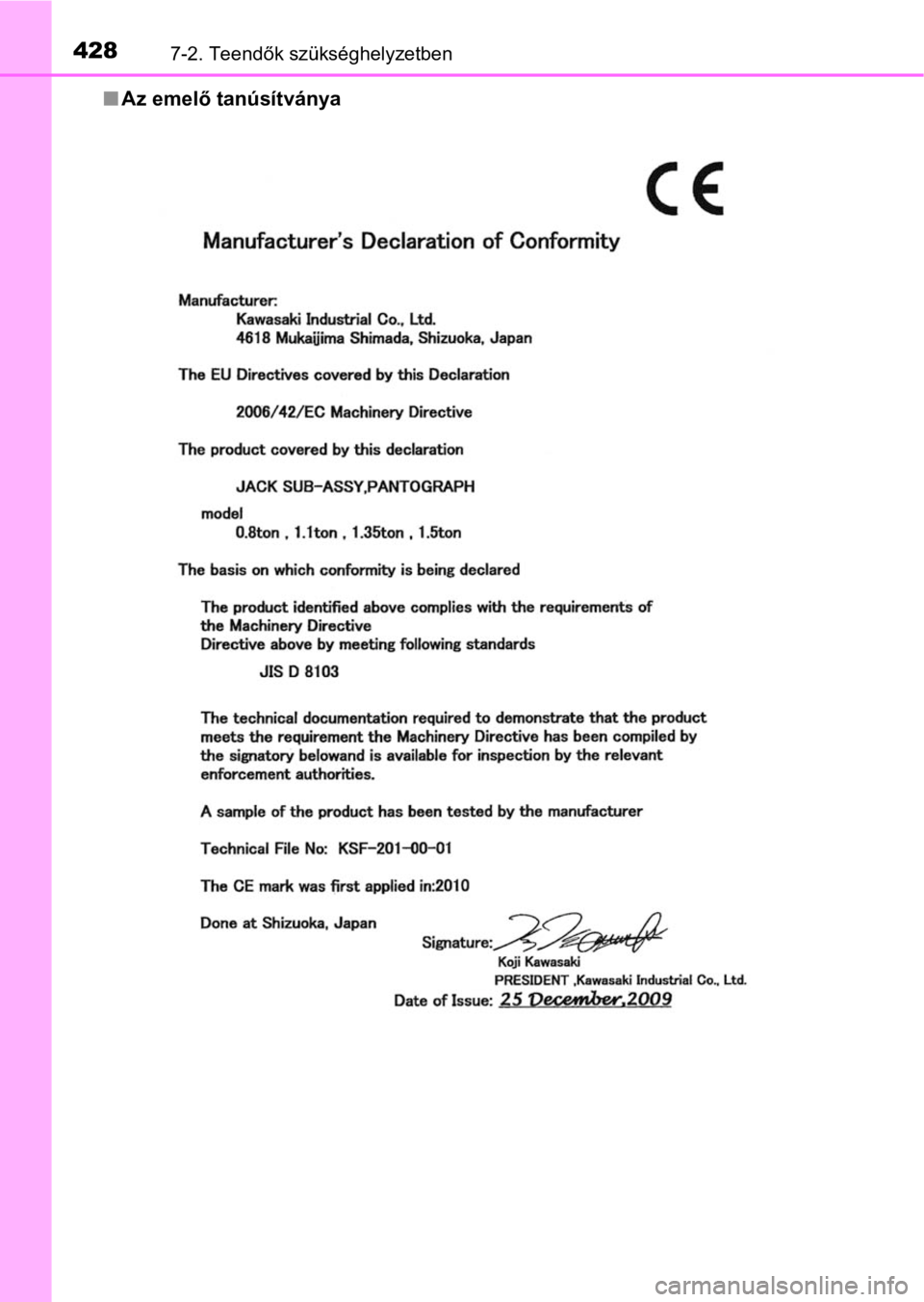

nAz emelő tanúsítványa

4297-2. Teendők szükséghelyzetben
7
Ha baj történik
VIGYÁZAT!
nSzükségpótkerék használatakor
lNe feledje, hogy a rendelkezésre álló pótkereket kifejezetten az Ön gép-
járművéhez tervezték. A pótkereket ne használja semmilyen más gépjár-
műhöz.
lEgyidejűleg ne használjon egynél több szükségpótkereket.
lMinél előbb cserélje le a pótkereket szabvány kerékre.
lKerülje a hirtelen gyorsítást, a kapkodó kormányzást, a hirtelen fékezést
<0070005600030056004800450048005600560070004a00490052004e0052005d00440057001000590069004f0057006900560057000f0003004400500048004f005c0003004b004c005500570048004f004800510003005000520057005200550049007000
4e0048005d007000560057000300590069004f00570003004e[i.
nHa a gépjárműre szükségpótkerék van felszerelve
Előfordulhat, hogy a gépjárműsebesség érzékelése nem pontos, és a kö-
vetkező rendszerek nem helyesen működnek:
nSebességkorlátozás szükségpótkerék használatakor
Ha gépjárművére szükségpótkerék van felszerelve, ne vezessen 80 km/h-
nál (50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy sebességre tervezték. A figyelmeztetés be
<0051004800500003005700440055005700690056004400030056007e004f005c00520056000300590044004a005c0003004b0044004f0069004f0052005600030056007000550081004f00700056005700030052004e0052005d0079000300450044004f00
48005600480057004b0048005d000300590048005d00480057[het.
nA szerszámok és az emelő használata után
Indulás előtt az ütközés vagy hirtelen fékezés közben okozott baleset és sé-
rülés elkerülése érdekében gondoskodjon arról, hogy a szerszámok és az
emelő a helyükön és megfelelően rögzítve legyenek.
• ABS és fékasszisztens
•VSC
•TRC
• Tempomat
*• Radarvezérlésű, adaptív tempomat*• PCS (ütközés előtti biztonsági
rendszer)*
•EPS
• Tolatókamera-rendszer*• IPA (Intelligens parkolássegítő
rendszer)*• Navigációs rendszer*
*
: Felszereltségtől függően

4307-2. Teendők szükséghelyzetben
FIGYELEM
nA szükségpótkerékkel történő vezetés során óvatosan hajtson át buk-
kanókon
Szükségpótkerékkel a gépjármű szabad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken. Egyenetlen útfelületen vezessen körül-
tekintően.
nVezetés hólánccal és szükségpótkerékkel
Ne szereljen hóláncot a szükségpótkerékre.
A hólánc megsértheti a karosszériát, és negatívan befolyásolhatja a gépjár-
mű teljesítményét.
