TOYOTA PRIUS PLUS 2017 Instructieboekje (in Dutch)

3616-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

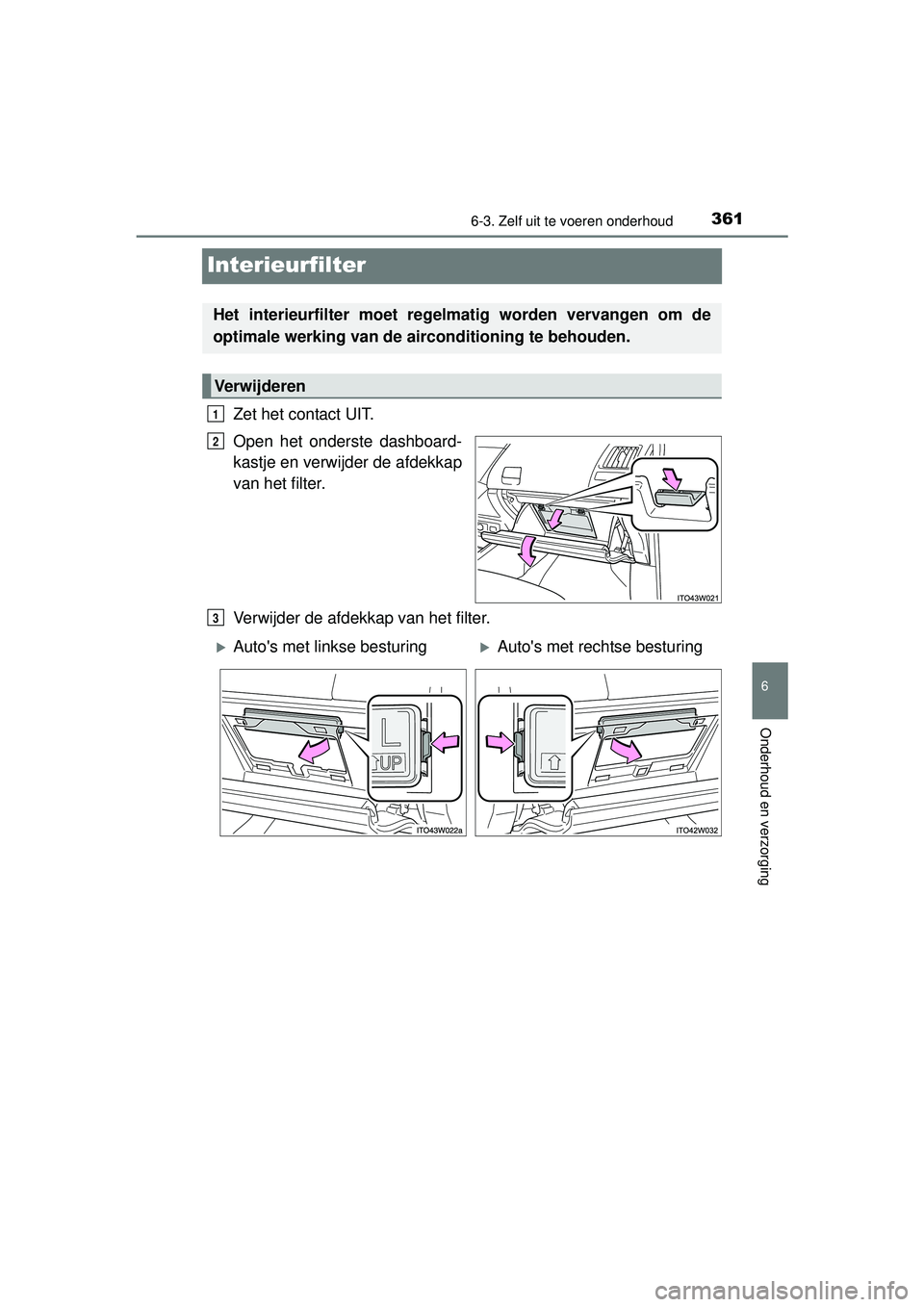

Interieurfilter
Zet het contact UIT.
Open het onderste dashboard-
kastje en verwijder de afdekkap
van het filter.
Verwijder de afdekkap van het filter.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
Auto's met linkse besturingAuto's met rechtse besturing
PRIUS +_OM_OM47B24E_(EE).book Page 361 Tuesday, May 3, 2016 2:22 PM

3626-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

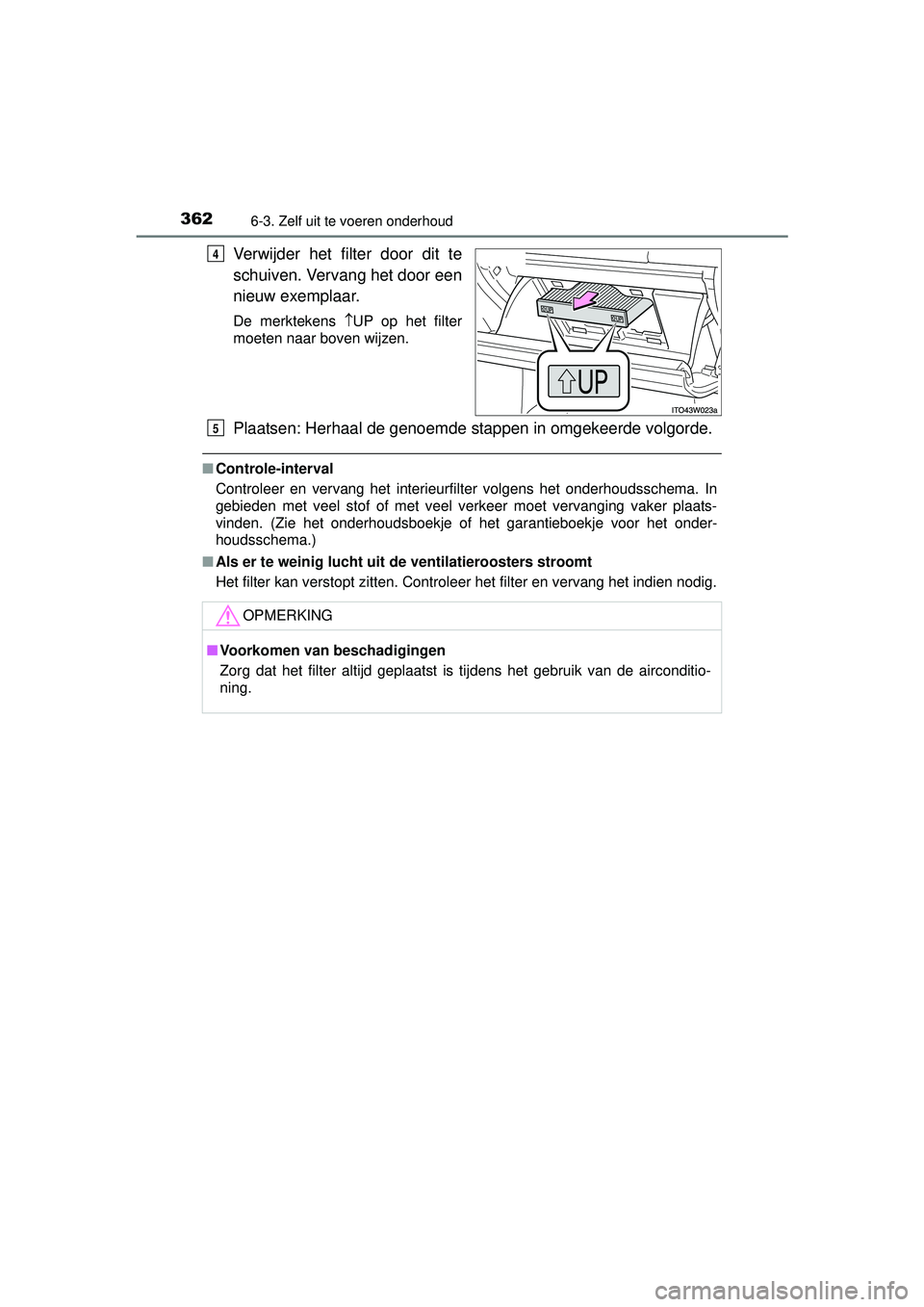

Verwijder het filter door dit te
schuiven. Vervang het door een
nieuw exemplaar.
De merktekens UP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■ Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaats-
vinden. (Zie het onderhoudsboekje of het garantieboekje voor het onder-
houdsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
4
OPMERKING
■ Voorkomen van beschadigingen
Zorg dat het filter altijd geplaatst is tijdens het gebruik van de airconditio-
ning.
5
PRIUS +_OM_OM47B24E_(EE).book Page 362 Tuesday, May 3, 2016 2:22 PM

3636-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

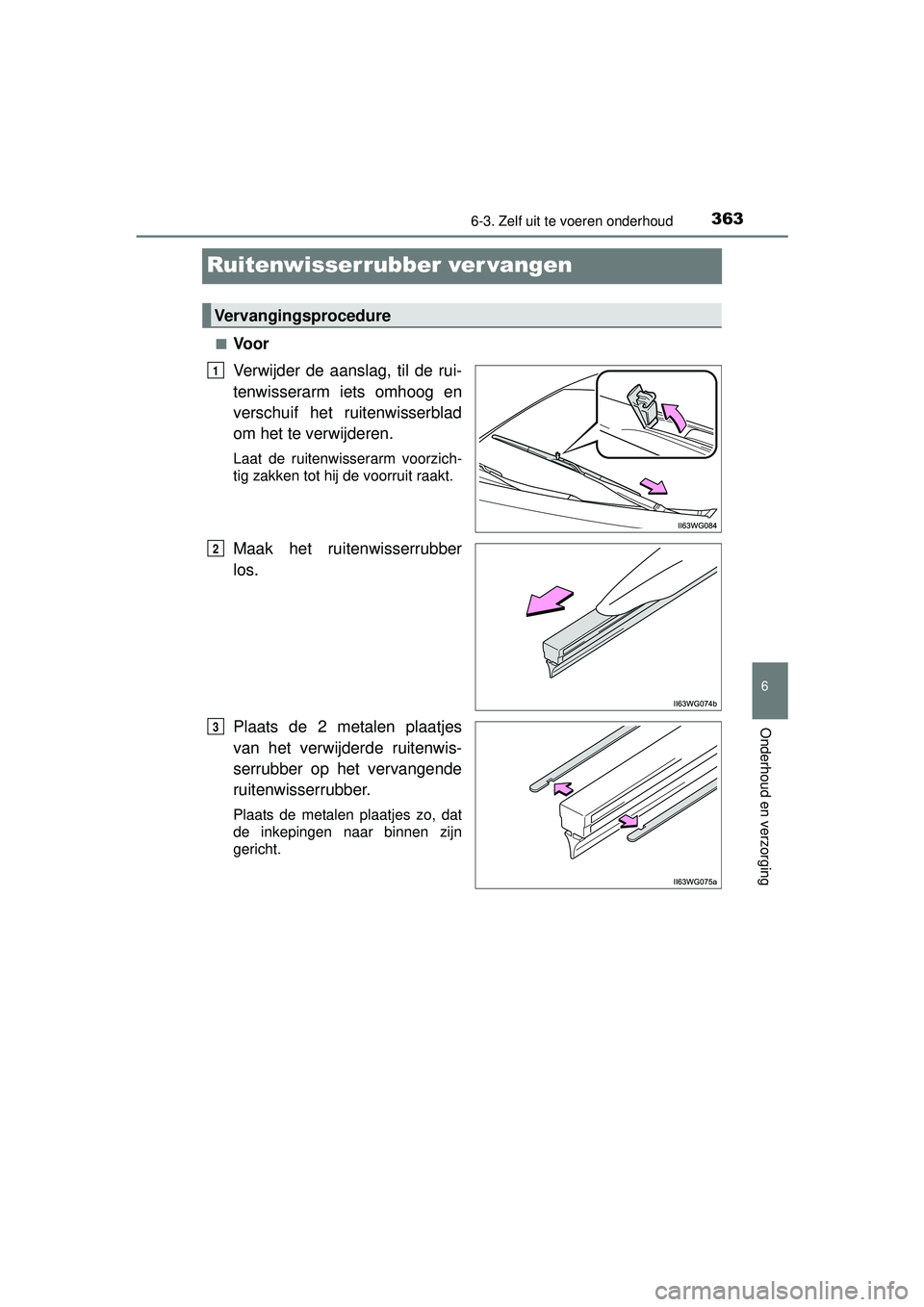

Ruitenwisserrubber ver vangen
■Voor
Verwijder de aanslag, til de rui-
tenwisserarm iets omhoog en
verschuif het ruitenwisserblad
om het te verwijderen.
Laat de ruitenwisserarm voorzich-
tig zakken tot hij de voorruit raakt.
Maak het ruitenwisserrubber
los.
Plaats de 2 metalen plaatjes
van het verwijderde ruitenwis-
serrubber op het vervangende
ruitenwisserrubber.
Plaats de metalen plaatjes zo, dat
de inkepingen naar binnen zijn
gericht.
Vervangingsprocedure
1
2
3
PRIUS +_OM_OM47B24E_(EE).book Page 363 Tuesday, May 3, 2016 2:22 PM

3646-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
Plaats het ruitenwisserrubber in
omgekeerde richting van de
verwijderprocedure tot het rui-
tenwisserrubber blokkeert en
niet verder kan worden bewo-
gen.
Controleer voor het plaatsen de
richting van het ruitenwisserrubber.
Plaats na het plaatsen van het rui-
tenwisserrubber het ruitenwisser-
blad op de ruitenwisserarm en
bevestig de aanslag.
■
Achter
Verwijder het ruitenwisserrub-
ber terwijl de ruitenwisser
omhoog staat.
Plaats de 2 metalen plaatjes van
het verwijderde ruitenwisserrubber
zo op het vervangende ruitenwis-
serrubber dat de inkepingen naar
binnen zijn gericht.
Plaats het ruitenwisserrubber
zoals aangegeven in de afbeel-
ding.
4
1
2
PRIUS +_OM_OM47B24E_(EE).book Page 364 Tuesday, May 3, 2016 2:22 PM

3656-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging
Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Lithiumbatterij CR2032
Neem de mechanische sleutel
uit de houder.
Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de lege batterij.
Als bij het verwijderen van het dek-
sel de batterij niet te zien is doordat
de elektronische-sleutelmodule aan
het bovenste deksel is bevestigd,
verwijder dan de elektronische-sleu-
telmodule van dat deksel, zodat de
batterij zichtbaar is, zoals aange-
geven in de afbeelding.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
Vervang de batterij door een ni euw exemplaar als deze ontladen
raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
3
4
PRIUS +_OM_OM47B24E_(EE).book Page 365 Tuesday, May 3, 2016 2:22 PM

3666-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

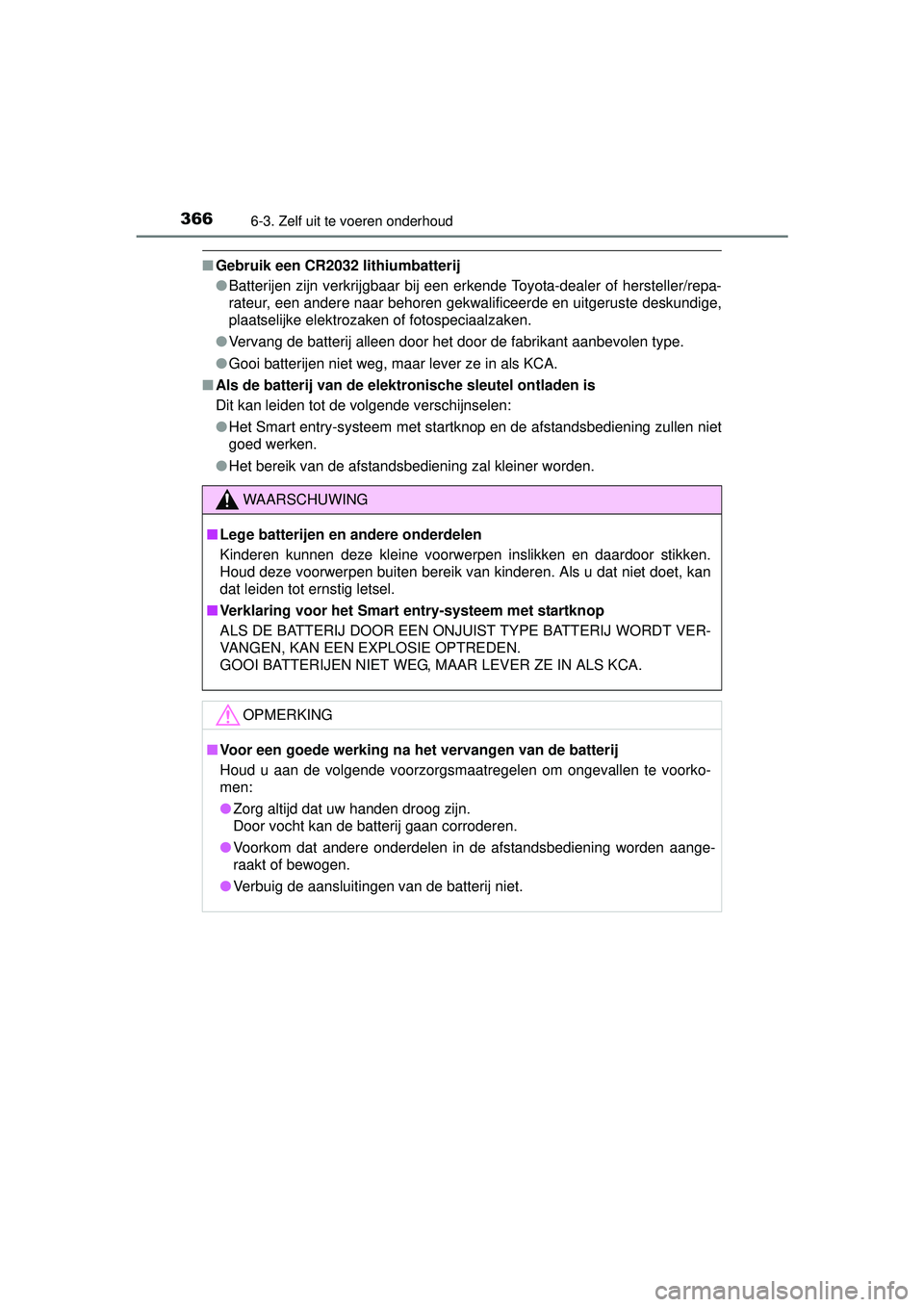

■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste deskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
●Het Smart entry-systeem met startknop en de afstandsbediening zullen niet
goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor het Smart entry-systeem met startknop
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■ Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
PRIUS +_OM_OM47B24E_(EE).book Page 366 Tuesday, May 3, 2016 2:22 PM

3676-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

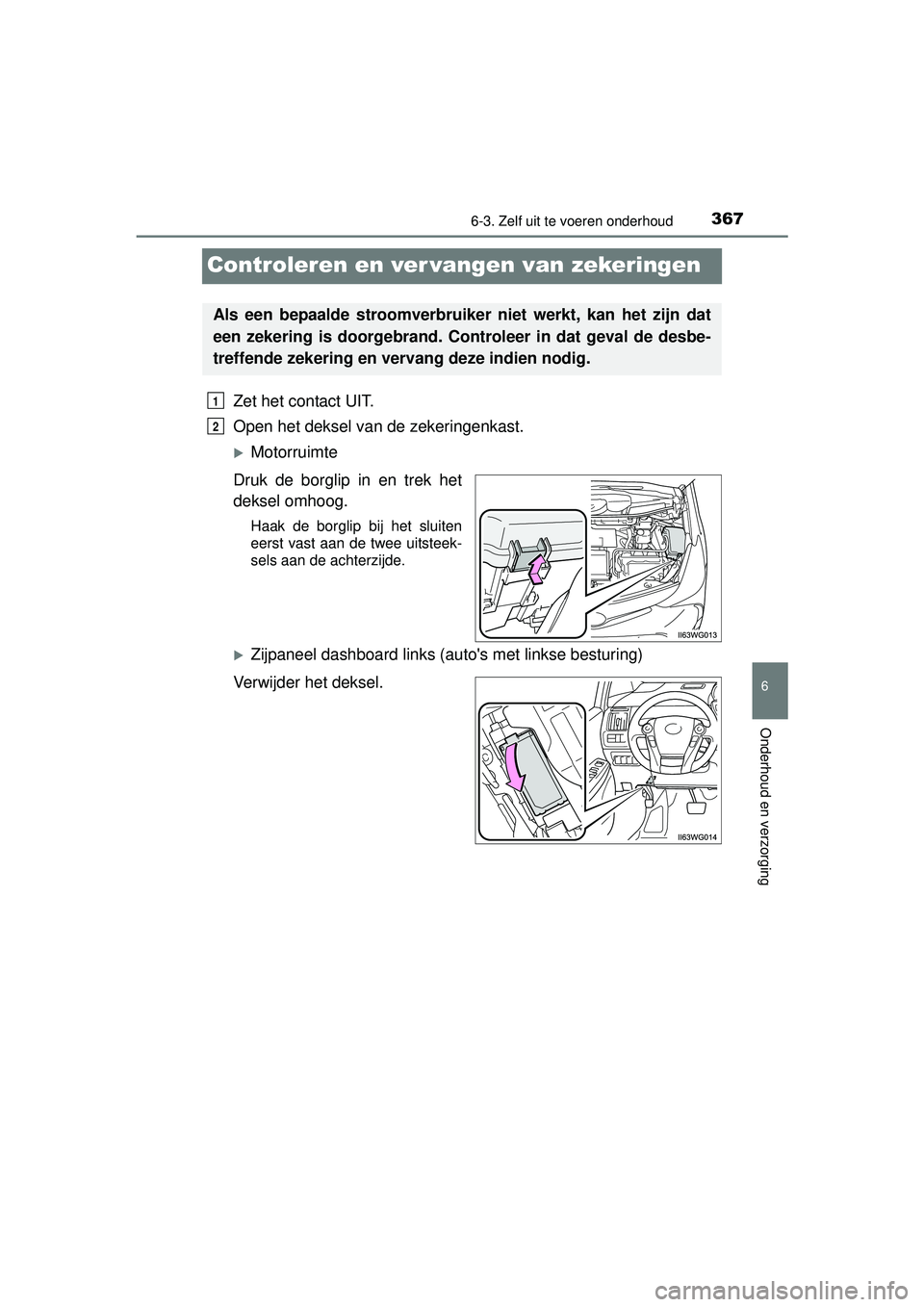

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglip in en trek het
deksel omhoog.
Haak de borglip bij het sluiten
eerst vast aan de twee uitsteek-
sels aan de achterzijde.
Zijpaneel dashboard links (auto's met linkse besturing)
Verwijder het deksel.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
PRIUS +_OM_OM47B24E_(EE).book Page 367 Tuesday, May 3, 2016 2:22 PM

3686-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

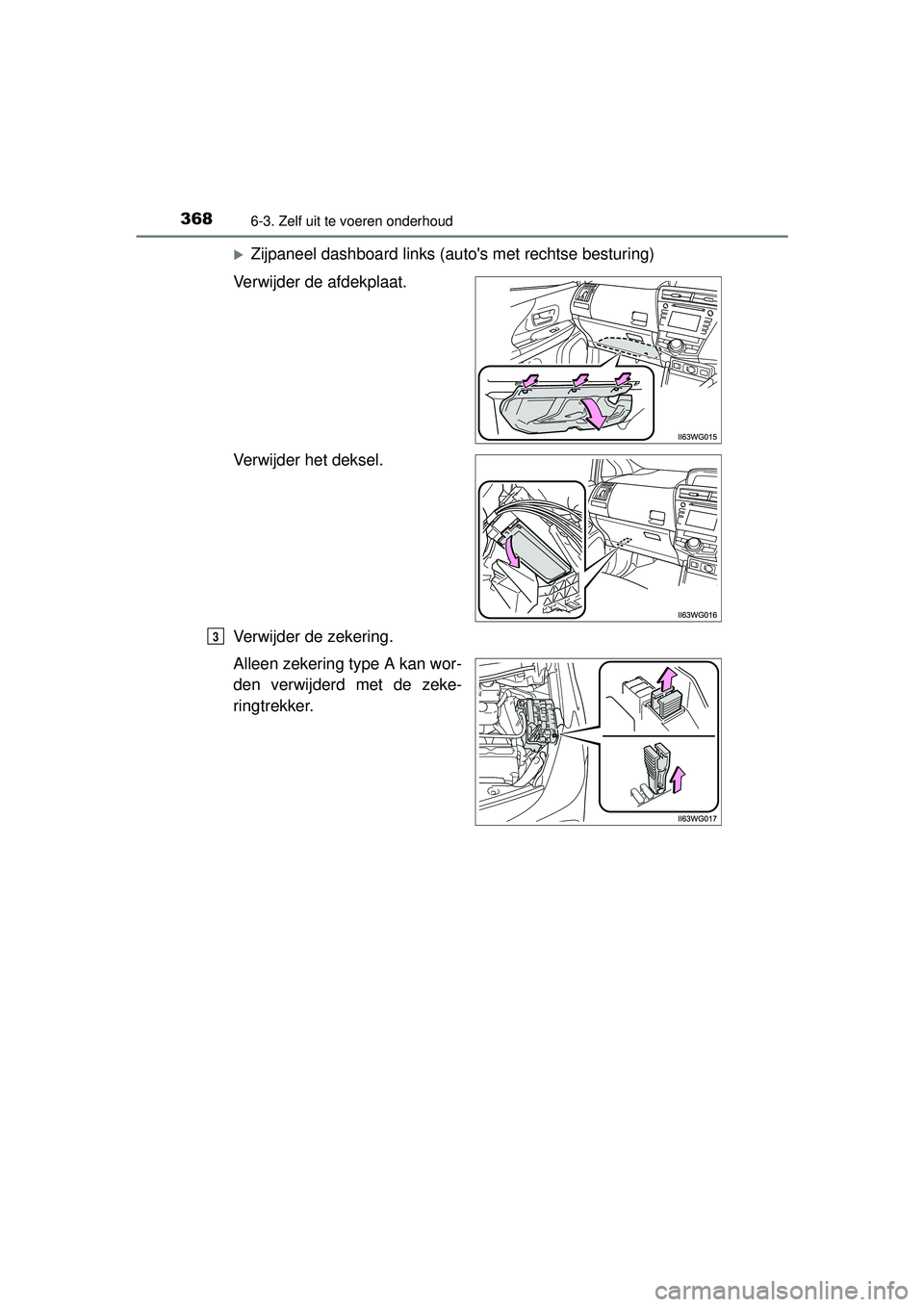

Zijpaneel dashboard links (auto's met rechtse besturing)
Verwijder de afdekplaat.
Verwijder het deksel.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zeke-
ringtrekker.
3
PRIUS +_OM_OM47B24E_(EE).book Page 368 Tuesday, May 3, 2016 2:22 PM

3696-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

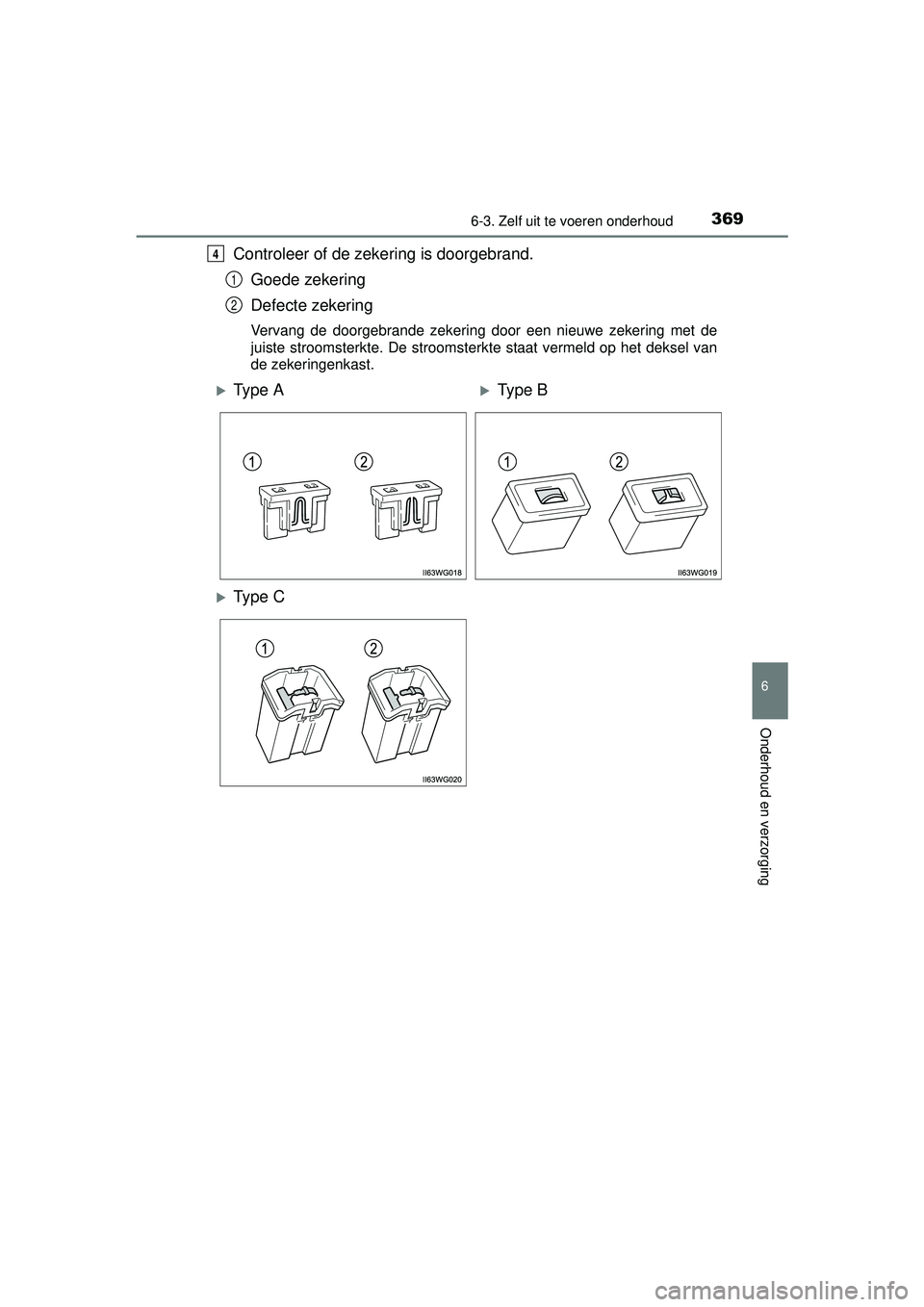

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. De stroomsterkte staat vermeld op het deksel van
de zekeringenkast.
4
1
2
Ty p e AType B
Ty p e C
PRIUS +_OM_OM47B24E_(EE).book Page 369 Tuesday, May 3, 2016 2:22 PM

3706-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

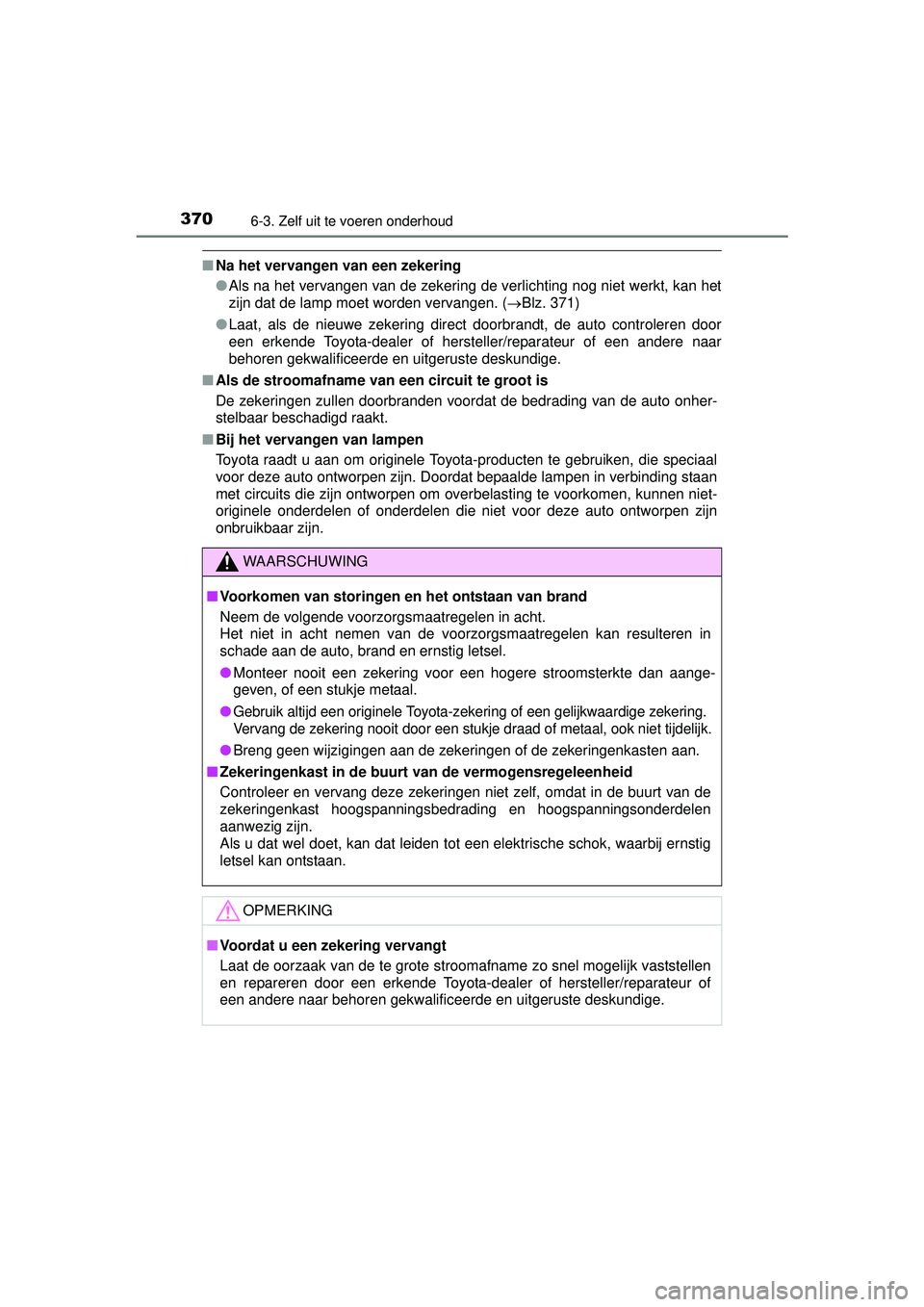

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 371)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●
Gebruik altijd een originele Toyota-zek ering of een gelijkwaardige zekering.
Vervang de zekering nooit doo r een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdelen
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
