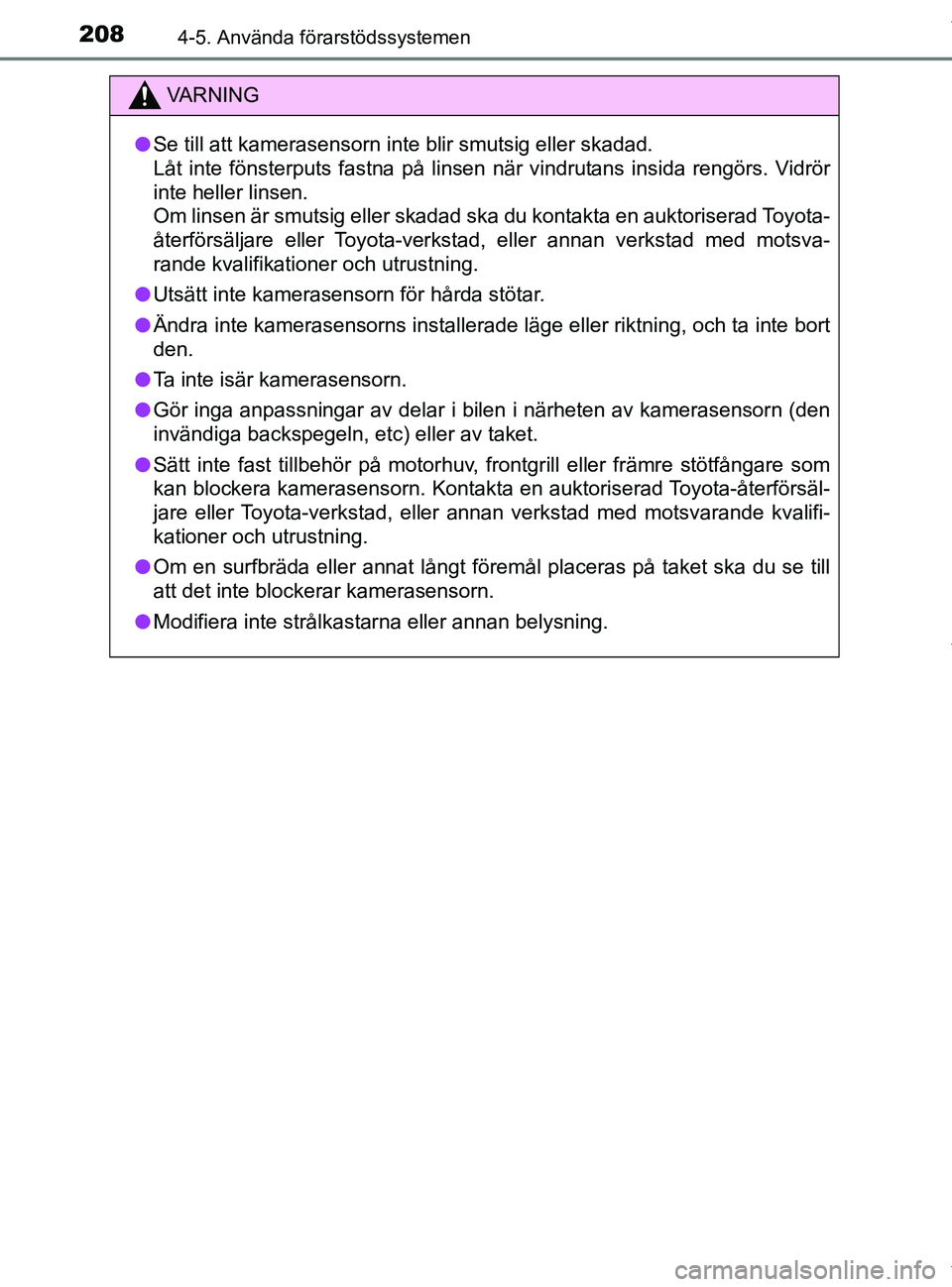

2084-5. Använda förarstödssystemen
PRIUS +_OM47D30SE
VA R N I N G
lSe till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Utsätt inte kamerasensorn för hårda stötar.
l Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär kamerasensorn.
l Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
kan blockera kamerasensorn. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
l Om en surfbräda eller annat långt föremål placeras på taket ska du se till
att det inte blockerar kamerasensorn.
l Modifiera inte strålkastarna eller annan belysning.
PRIUS +_OM47D30SE.book Page 208 Thursday, April 11, 2019 10: 31 AM

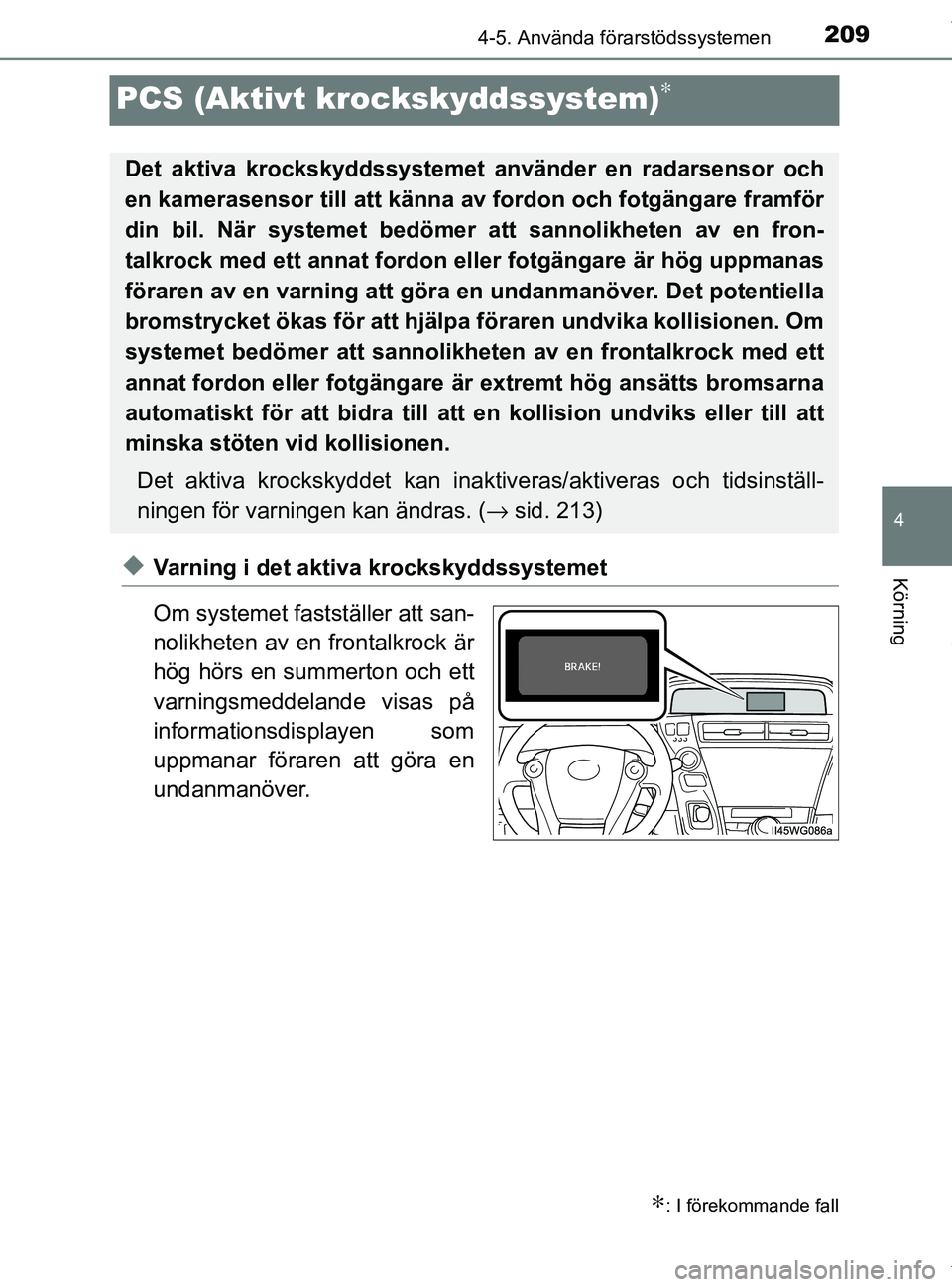

209
4
4-5. Använda förarstödssystemen
Körning
PRIUS +_OM47D30SE
PCS (Aktivt krockskyddssystem)∗
uVarning i det aktiva krockskyddssystemet
Om systemet fastställer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som
uppmanar föraren att göra en
undanmanöver.
∗: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare framför
din bil. När systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollisi on undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( → sid. 213)
PRIUS +_OM47D30SE.book Page 209 Thursday, April 11, 2019 10: 31 AM

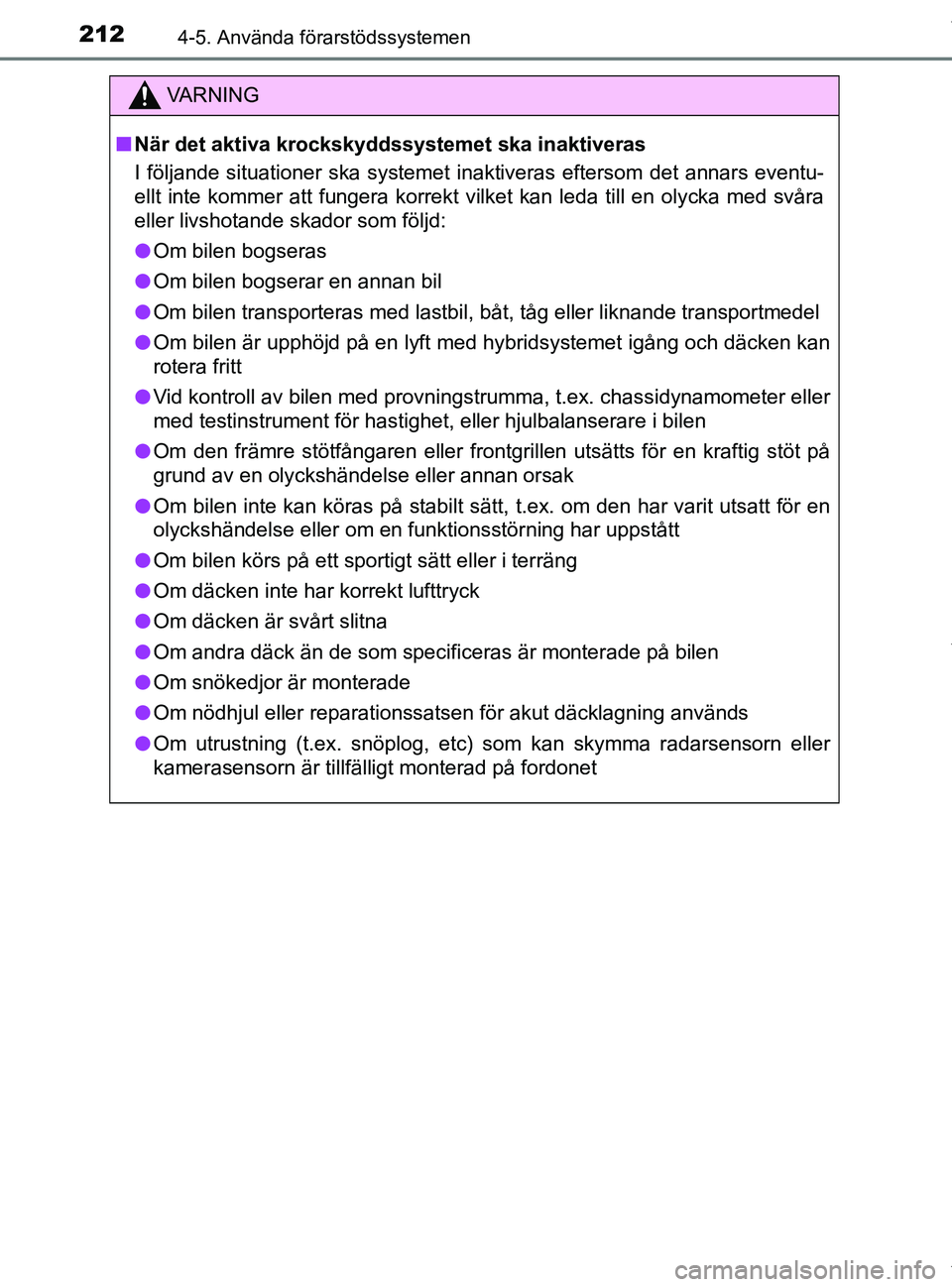

2124-5. Använda förarstödssystemen
PRIUS +_OM47D30SE
VA R N I N G
nNär det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med hybridsystemet igång och \
däcken kan
rotera fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller om en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
l Om däcken är svårt slitna
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
l Om utrustning (t.ex. snöplog, etc) som kan skymma radarsensorn eller
kamerasensorn är tillfälligt monterad på fordonet
PRIUS +_OM47D30SE.book Page 212 Thursday, April 11, 2019 10: 31 AM

2164-5. Använda förarstödssystemen
PRIUS +_OM47D30SEn
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
• Om du snabbt närmar dig ett framförvarande fordon
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• När du närmar dig föremål vid vägkanten, t.ex. räcken, elstolpar, träd eller
murar
• Vid omkörning av ett framförvarande
fordon som svänger åt vänster/höger
• När man passerar ett fordon i mötande körbana som stannat för att
göra en höger-/vänstersväng
• Vid körning på väg där den inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om det finns fordon, fotgängare, eller föremål vid vägkanten vid ingången
till en kurva
PRIUS +_OM47D30SE.book Page 216 Thursday, April 11, 2019 10: 31 AM

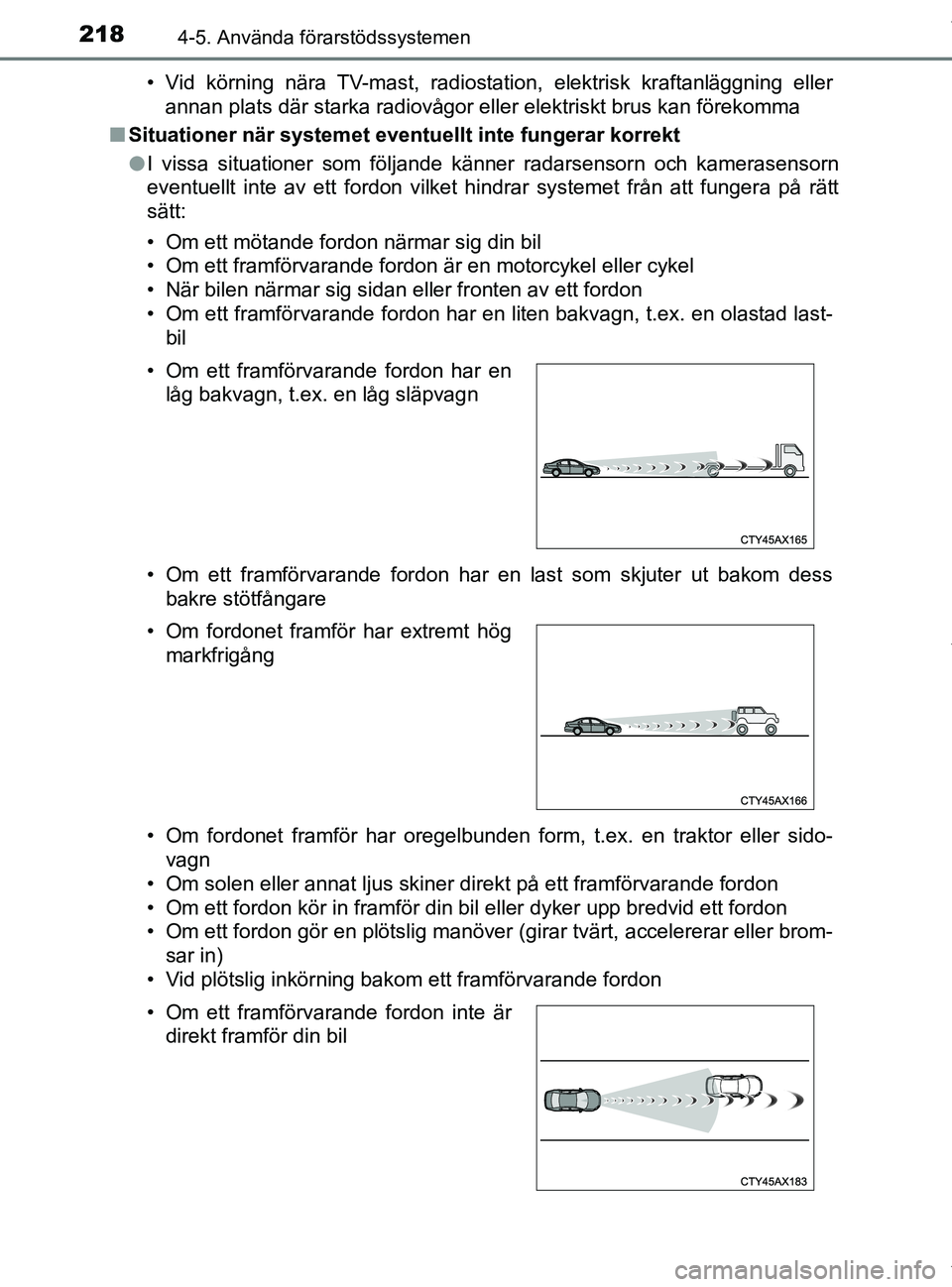

2184-5. Använda förarstödssystemen
PRIUS +_OM47D30SE• Vid körning nära TV-mast, radiostation, elektrisk kraftanläggning eller
annan plats där starka radiovågor eller elektriskt brus kan förekomma
n Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner radarsensorn och kamerasen\
sorn
eventuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt
sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om ett framförvarande fordon har en last som skjuter ut bakom dess bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (girar tvärt, accelererar eller brom-
sar in)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
PRIUS +_OM47D30SE.book Page 218 Thursday, April 11, 2019 10: 31 AM

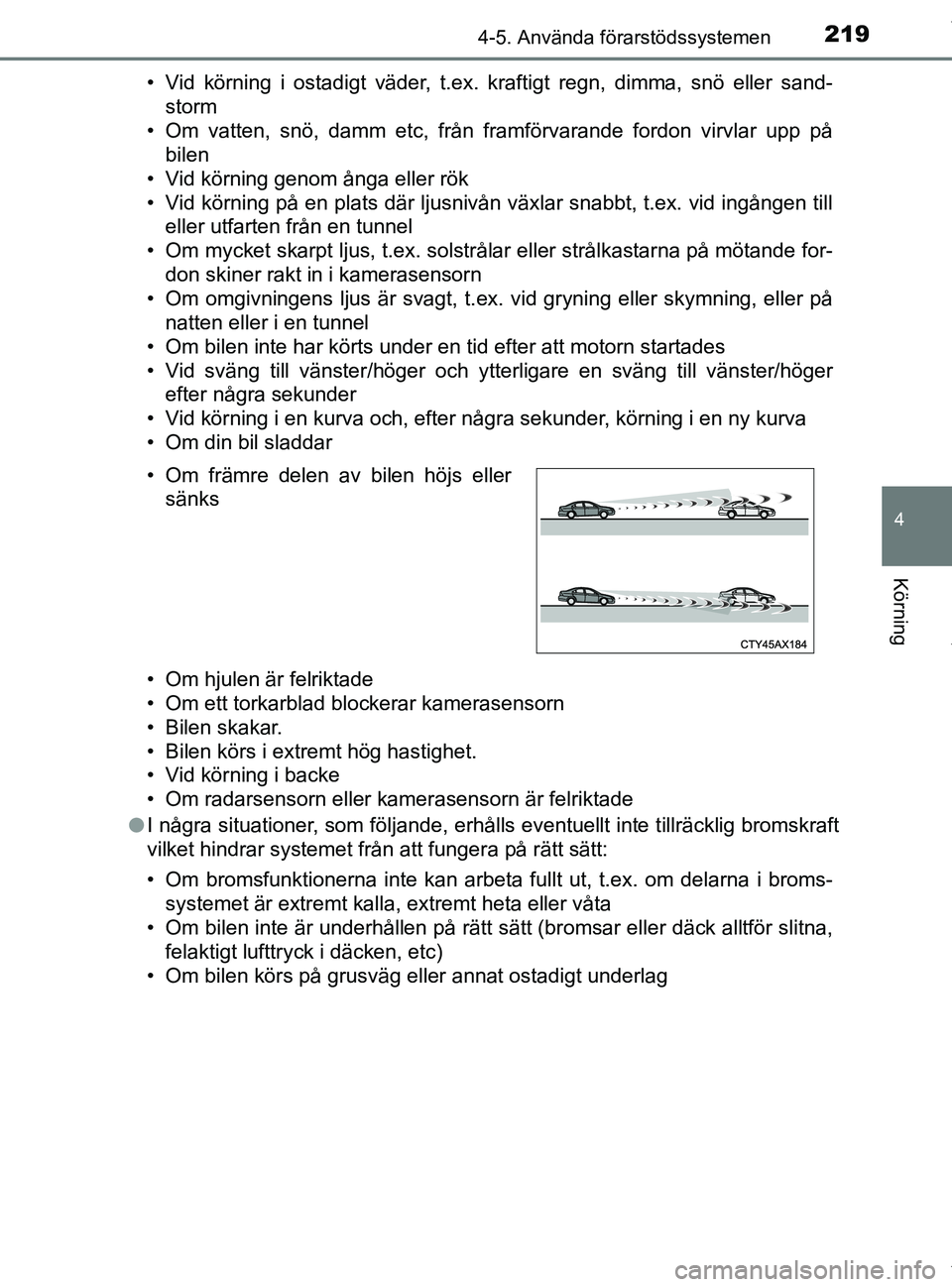

2194-5. Använda förarstödssystemen
4
Körning
PRIUS +_OM47D30SE• Vid körning i ostadigt väder, t.ex. kraftigt regn, dimma, snö eller sand-
storm
• Om vatten, snö, damm etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for- don skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
• Om bilen inte har körts under en tid efter att motorn startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade
l I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i broms-
systemet är extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag • Om främre delen av bilen höjs eller sänks
PRIUS +_OM47D30SE.book Page 219 Thursday, April 11, 2019 10: 31 AM

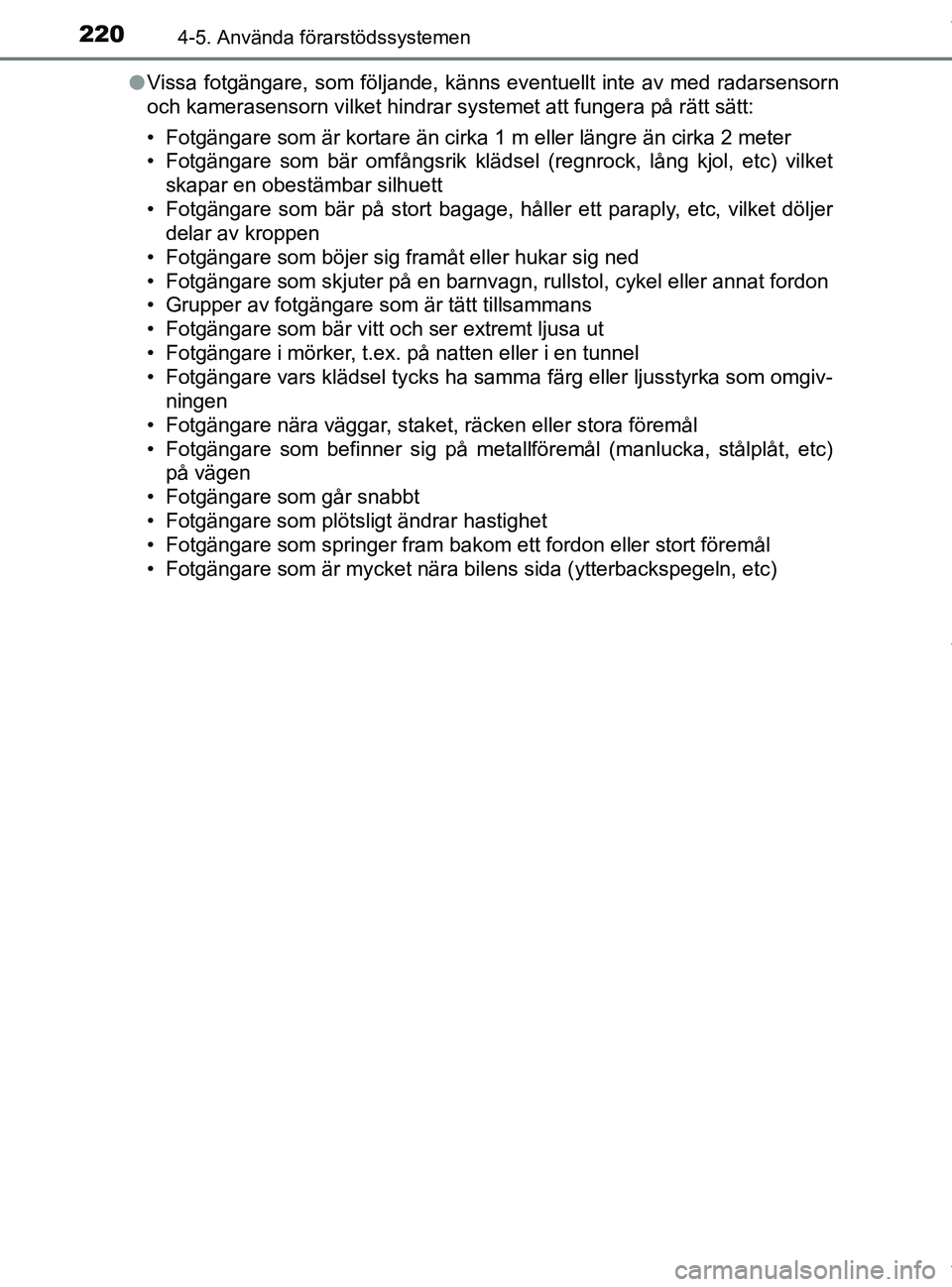

2204-5. Använda förarstödssystemen
PRIUS +_OM47D30SEl
Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket hindrar systemet att fungera på rätt sätt:
• Fotgängare som är kortare än cirka 1 m eller längre än cir\
ka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjo\
l, etc) vilket
skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv- ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc) på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremå\
l
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
PRIUS +_OM47D30SE.book Page 220 Thursday, April 11, 2019 10: 31 AM

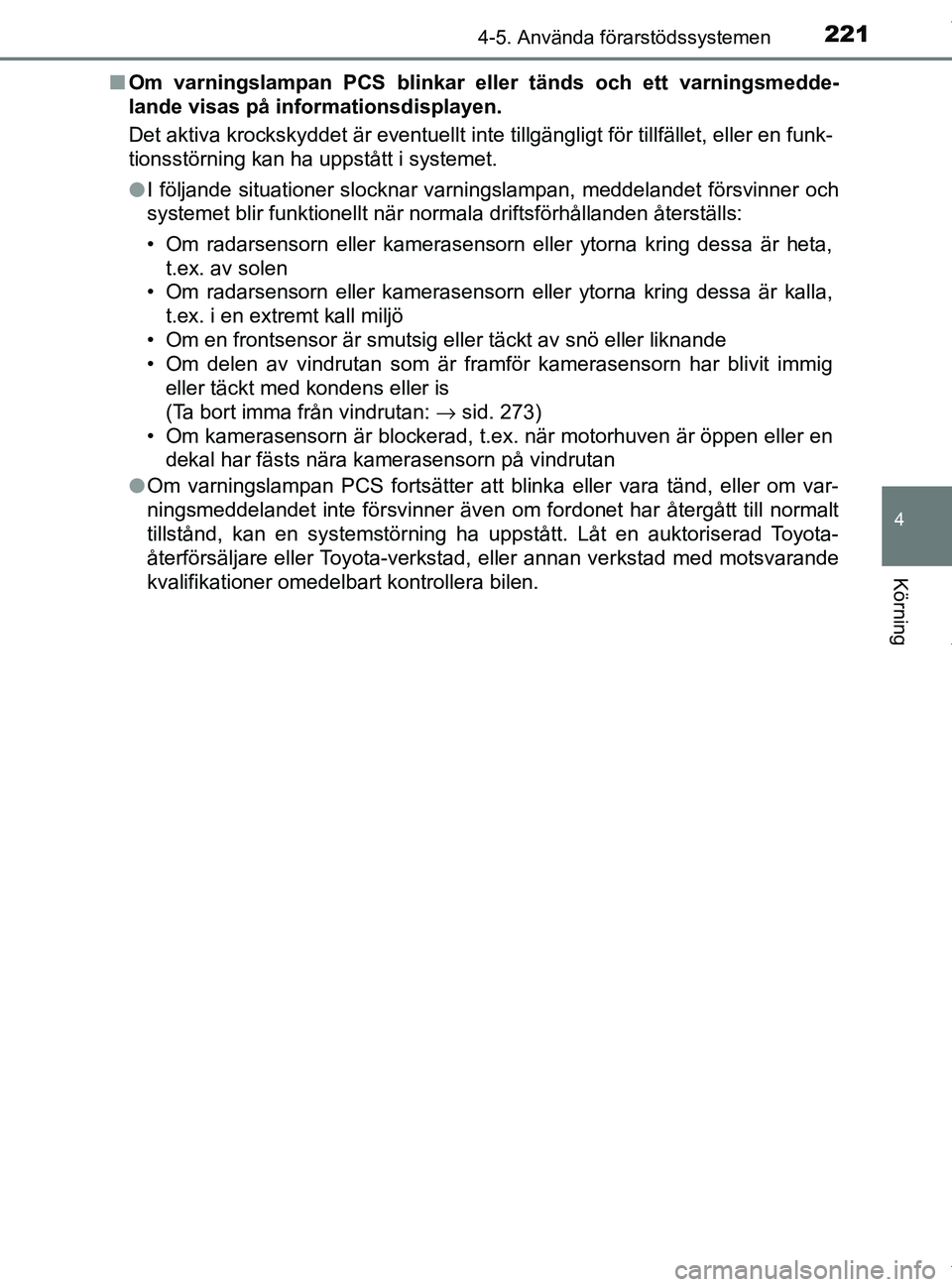

2214-5. Använda förarstödssystemen
4
Körning
PRIUS +_OM47D30SEn
Om varningslampan PCS blinkar e ller tänds och ett varningsmedde-
lande visas på informationsdisplayen.
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet.
l I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om en frontsensor är smutsig eller täckt av snö eller liknande
• Om delen av vindrutan som är framför kamerasensorn har blivit immig eller täckt med kondens eller is
(Ta bort imma från vindrutan: → sid. 273)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
l Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner även om fordonet har återgått till normalt
tillstånd, kan en systemstörning ha uppstått. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer omedelbart kontrollera bilen.
PRIUS +_OM47D30SE.book Page 221 Thursday, April 11, 2019 10: 31 AM

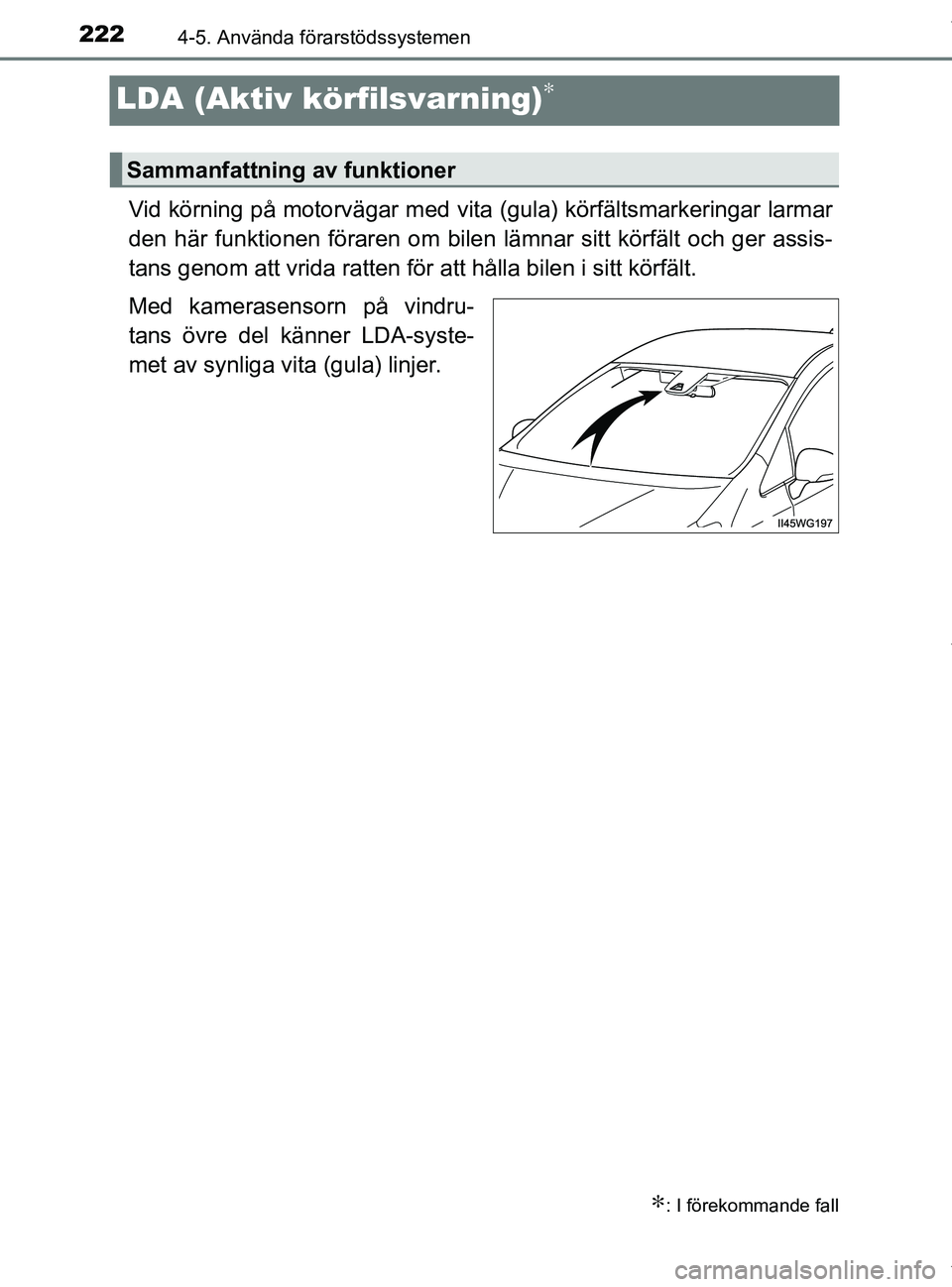

2224-5. Använda förarstödssystemen
PRIUS +_OM47D30SE
LDA (Aktiv körfilsvarning)∗
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assis-
tans genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) linjer.
∗: I förekommande fall
Sammanfattning av funktioner
PRIUS +_OM47D30SE.book Page 222 Thursday, April 11, 2019 10:31 AM

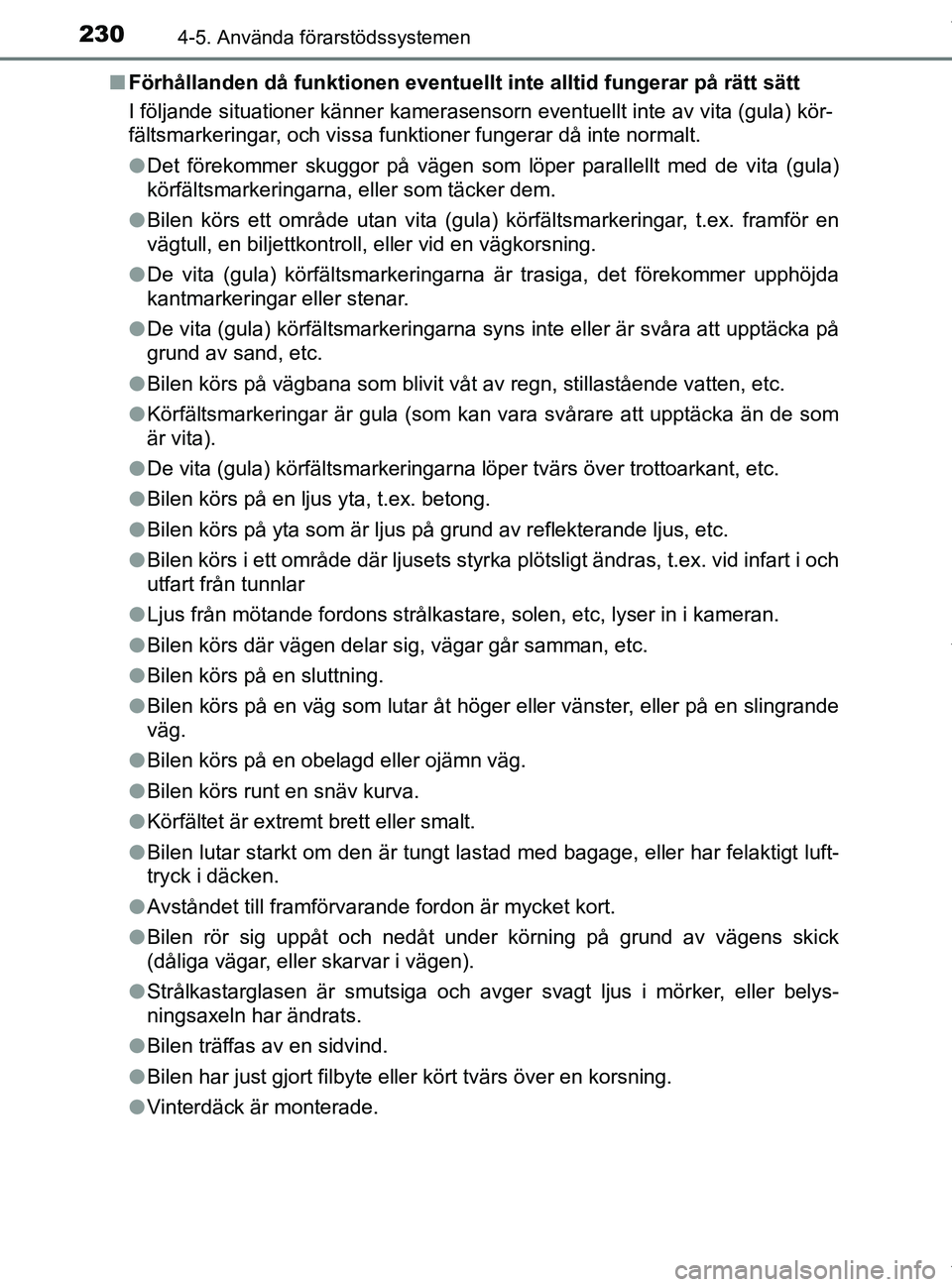

2304-5. Använda förarstödssystemen
PRIUS +_OM47D30SEn
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
l Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillaståen\
de vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
l De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen träffas av en sidvind.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
l Vinterdäck är monterade.
PRIUS +_OM47D30SE.book Page 230 Thursday, April 11, 2019 10: 31 AM
