TOYOTA PROACE 2016 Instrukcja obsługi (in Polish)

11
.
92109
177
11 6 194 186
140 323 276
11 6
107
107
Wprowadzenie
Jumpy _pl_Chap00b_vue-ensemble_ed01-2016

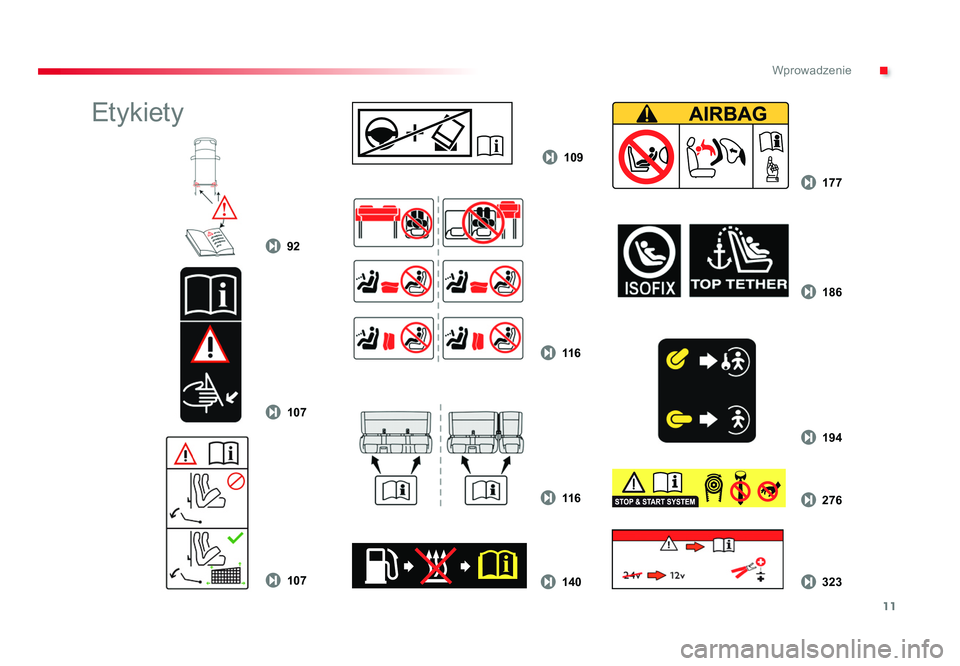

Etykiety
Proace_PL.indb 1101/08/2016 10:30

12

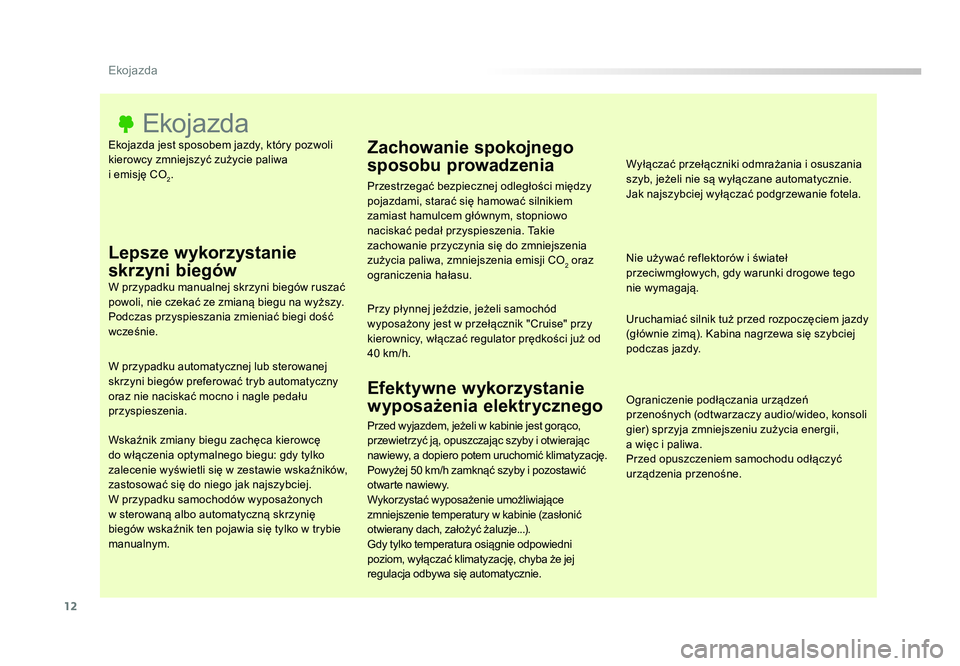

Ekojazda
Jumpy _pl_Chap00c_eco-conduite_ed01-2016
Ekojazda jest sposobem jazdy, który pozwoli
kierowcy zmniejszyć zużycie paliwa
i emisję CO
2.
Ekojazda
Lepsze wykorzystanie
skrzyni biegów
W przypadku manualnej skrzyni biegów ruszać
powoli, nie czekać ze zmianą biegu na wyższy.
Podczas przyspieszania zmieniać biegi dość
wcześnie.
W przypadku automatycznej lub sterowanej
skrzyni biegów preferować tryb automatyczny
oraz nie naciskać mocno i nagle pedału
przyspieszenia.
Wskaźnik zmiany biegu zachęca kierowcę
do włączenia optymalnego biegu: gdy tylko
zalecenie wyświetli się w zestawie wskaźników,
zastosować się do niego jak najszybciej.
W przypadku samochodów wyposażonych
w sterowaną albo automatyczną skrzynię
biegów wskaźnik ten pojawia się tylko w trybie
manualnym.
Zachowanie spokojnego
sposobu prowadzenia
Przestrzegać bezpiecznej odległości między
pojazdami, starać się hamować silnikiem
zamiast hamulcem głównym, stopniowo
naciskać pedał przyspieszenia. Takie
zachowanie przyczynia się do zmniejszenia
zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód
wyposażony jest w przełącznik "Cruise" przy
kierownicy, włączać regulator prędkości już od
40 km/h.
Efektywne wykorzystanie
wyposażenia elektrycznego
Wyłączać przełączniki odmrażania i osuszania
szyb, jeżeli nie są wyłączane automatycznie.
Jak najszybciej wyłączać podgrzewanie fotela.
Nie używać reflektorów i świateł
przeciwmgłowych, gdy warunki drogowe tego
nie wymagają.
Uruchamiać silnik tuż przed rozpoczęciem jazdy
(głównie zimą). Kabina nagrzewa się szybciej
p o d c z a s j a zdy.
Ograniczenie podłączania urządzeń
przenośnych (odtwarzaczy audio/wideo, konsoli
gier) sprzyja zmniejszeniu zużycia energii,
a więc i paliwa.
Przed opuszczeniem samochodu odłączyć
urządzenia przenośne.
Przed wyjazdem, jeżeli w kabinie jest gorąco,
przewietrzyć ją, opuszczając szyby i otwierając
nawiewy, a dopiero potem uruchomić klimatyzację.
Powyżej 50 km/h zamknąć szyby i pozostawić
otwarte nawiewy.
Wykorzystać wyposażenie umożliwiające
zmniejszenie temperatury w kabinie (zasłonić
otwierany dach, założyć żaluzje...).
Gdy tylko temperatura osiągnie odpowiedni
poziom, wyłączać klimatyzację, chyba że jej
regulacja odbywa się automatycznie.
Proace_PL.indb 1201/08/2016 10:31

13
.Ekojazda
Jumpy _pl_Chap00c_eco-conduite_ed01-2016

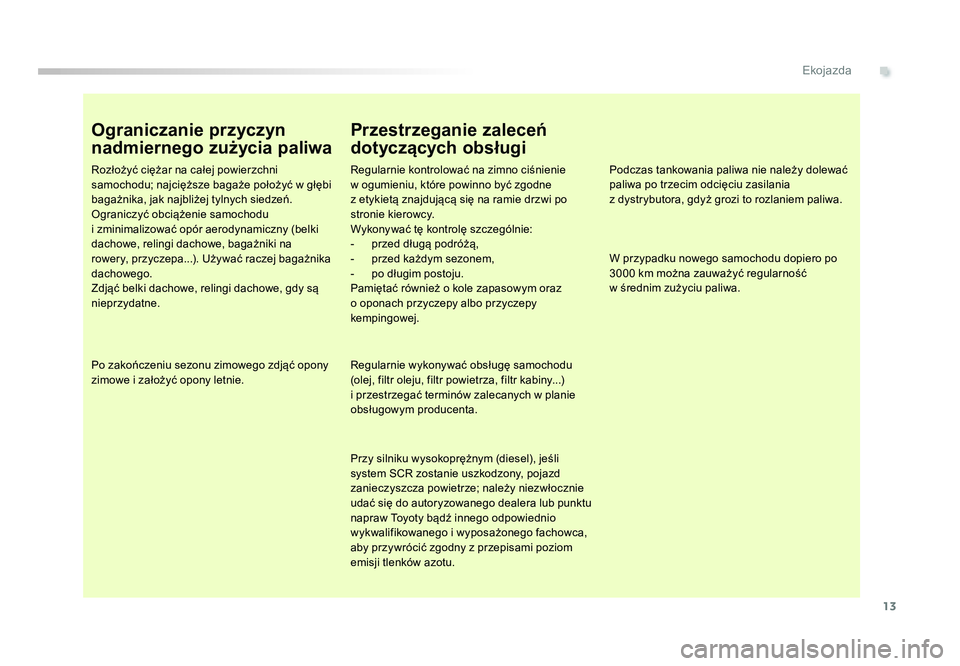

Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu; najcięższe bagaże położyć w głębi
bagażnika, jak najbliżej tylnych siedzeń.
Ograniczyć obciążenie samochodu
i zminimalizować opór aerodynamiczny (belki
dachowe, relingi dachowe, bagażniki na
rowery, przyczepa...). Używać raczej bagażnika
dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy są
nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony
zimowe i założyć opony letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie
w ogumieniu, które powinno być zgodne
z etykietą znajdującą się na ramie drzwi po
stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
- przed długą podróżą,
- przed każdym sezonem,
- po długim postoju.
Pamiętać również o kole zapasowym oraz
o oponach przyczepy albo przyczepy
kempingowej.
Regularnie wykonywać obsługę samochodu
(olej, filtr oleju, filtr powietrza, filtr kabiny...)
i przestrzegać terminów zalecanych w planie
obsługowym producenta.
Przy silniku wysokoprężnym (diesel), jeśli
system SCR zostanie uszkodzony, pojazd
zanieczyszcza powietrze; należy niezwłocznie
udać się do autoryzowanego dealera lub punktu
napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca,
aby przywrócić zgodny z przepisami poziom
emisji tlenków azotu. Podczas tankowania paliwa nie należy dolewać
paliwa po trzecim odcięciu zasilania

z dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero po
3000 km można zauważyć regularność
w średnim zużyciu paliwa.
Proace_PL.indb 1301/08/2016 10:31

14
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

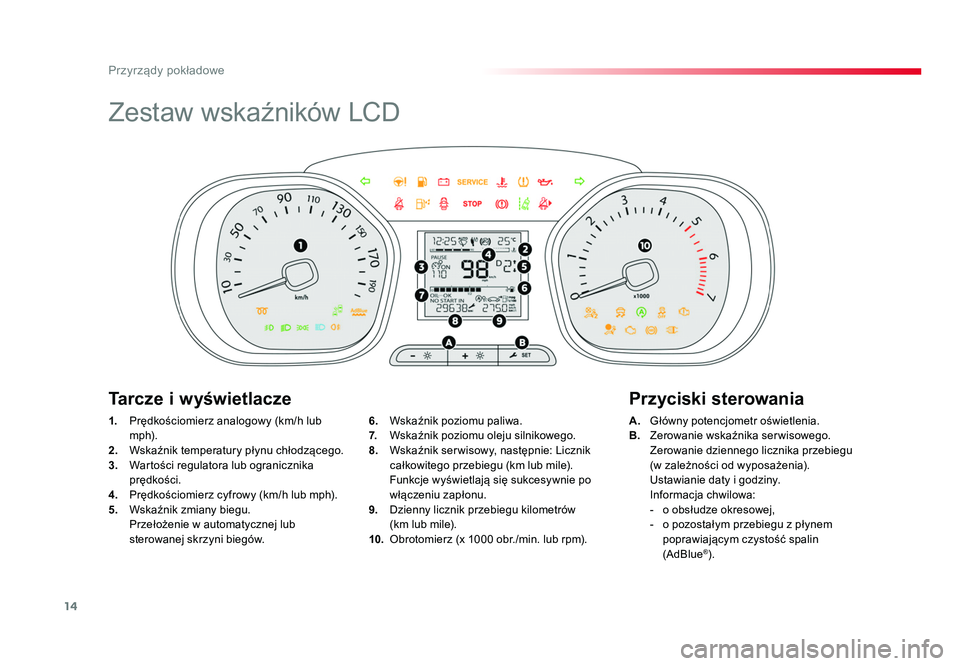

Zestaw wskaźników LCD
1. Prędkościomierz analogowy (km/h lub
m p h).
2. Wskaźnik temperatury płynu chłodzącego.
3. Wartości regulatora lub ogranicznika
prędkości.
4. Prędkościomierz cyfrowy (km/h lub mph).
5. Wskaźnik zmiany biegu.
Przełożenie w automatycznej lub sterowanej skrzyni biegów. A.
Główny potencjometr oświetlenia.
B. Zerowanie wskaźnika ser wisowego.
Zerowanie dziennego licznika przebiegu
(w zależności od wyposażenia).
Ustawianie daty i godziny.
Informacja chwilowa:
- o obsłudze okresowej,
- o pozostałym przebiegu z płynem
poprawiającym czystość spalin
(AdBlue
®).
6.
Wskaźnik poziomu paliwa.
7. Wskaźnik poziomu oleju silnikowego.
8. Wskaźnik ser wisowy, następnie: Licznik
całkowitego przebiegu (km lub mile).
Funkcje wyświetlają się sukcesywnie po włączeniu zapłonu.
9. Dzienny licznik przebiegu kilometrów
(km lub mile).
10. Obrotomierz (x 1000 obr./min. lub rpm).
Tarcze i wyświetlacze Przyciski sterowania
Proace_PL.indb 1401/08/2016 10:31

15
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

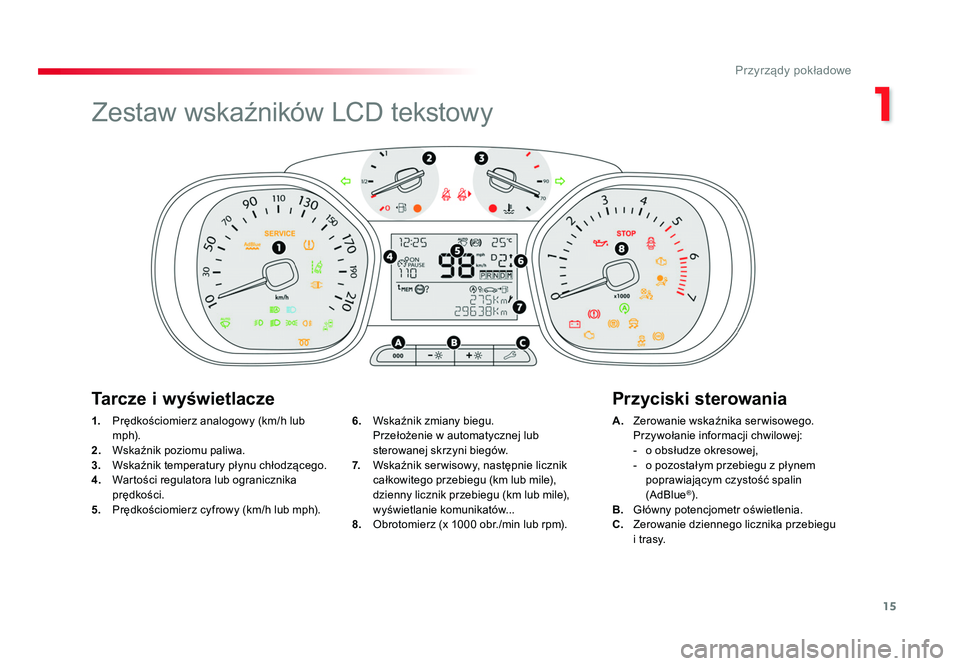

1. Prędkościomierz analogowy (km/h lub
m p h).
2. Wskaźnik poziomu paliwa.
3. Wskaźnik temperatury płynu chłodzącego.
4. Wartości regulatora lub ogranicznika
prędkości.
5. Prędkościomierz cyfrowy (km/h lub mph). A.
Zerowanie wskaźnika ser wisowego.
Przywołanie informacji chwilowej: - o obsłudze okresowej,
- o pozostałym przebiegu z płynem poprawiającym czystość spalin
(AdBlue
®).
B. Główny potencjometr oświetlenia.
C. Zerowanie dziennego licznika przebiegu
i t r a sy.
6.
Wskaźnik zmiany biegu.
Przełożenie w automatycznej lub sterowanej skrzyni biegów.
7. Wskaźnik ser wisowy, następnie licznik
całkowitego przebiegu (km lub mile),
dzienny licznik przebiegu (km lub mile),
wyświetlanie komunikatów...
8. Obrotomierz (x 1000 obr./min lub rpm).
Tarcze i wyświetlacze Przyciski sterowania
Zestaw wskaźników LCD tekstowy
Proace_PL.indb 1501/08/2016 10:31

16
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

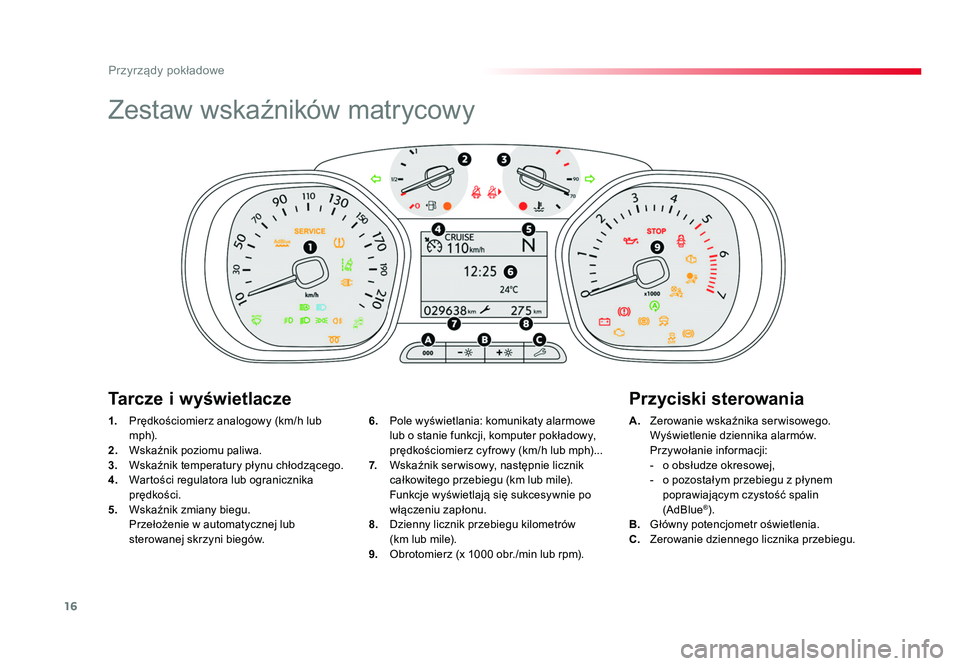

Zestaw wskaźników matrycowy
1. Prędkościomierz analogowy (km/h lub
m p h).
2. Wskaźnik poziomu paliwa.
3. Wskaźnik temperatury płynu chłodzącego.
4. Wartości regulatora lub ogranicznika
prędkości.
5. Wskaźnik zmiany biegu.
Przełożenie w automatycznej lub sterowanej skrzyni biegów. A.
Zerowanie wskaźnika ser wisowego.
Wyświetlenie dziennika alarmów.
Przywołanie informacji:
- o obsłudze okresowej,
- o pozostałym przebiegu z płynem
poprawiającym czystość spalin
(AdBlue
®).
B. Główny potencjometr oświetlenia.
C. Zerowanie dziennego licznika przebiegu.
6.
Pole wyświetlania: komunikaty alarmowe
lub o stanie funkcji, komputer pokładowy,
prędkościomierz cyfrowy (km/h lub mph)...
7. Wskaźnik ser wisowy, następnie licznik
całkowitego przebiegu (km lub mile).
Funkcje wyświetlają się sukcesywnie po włączeniu zapłonu.
8. Dzienny licznik przebiegu kilometrów
(km lub mile).
9. Obrotomierz (x 1000 obr./min lub rpm).
Tarcze i wyświetlacze Przyciski sterowania
Proace_PL.indb 1601/08/2016 10:31

17
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

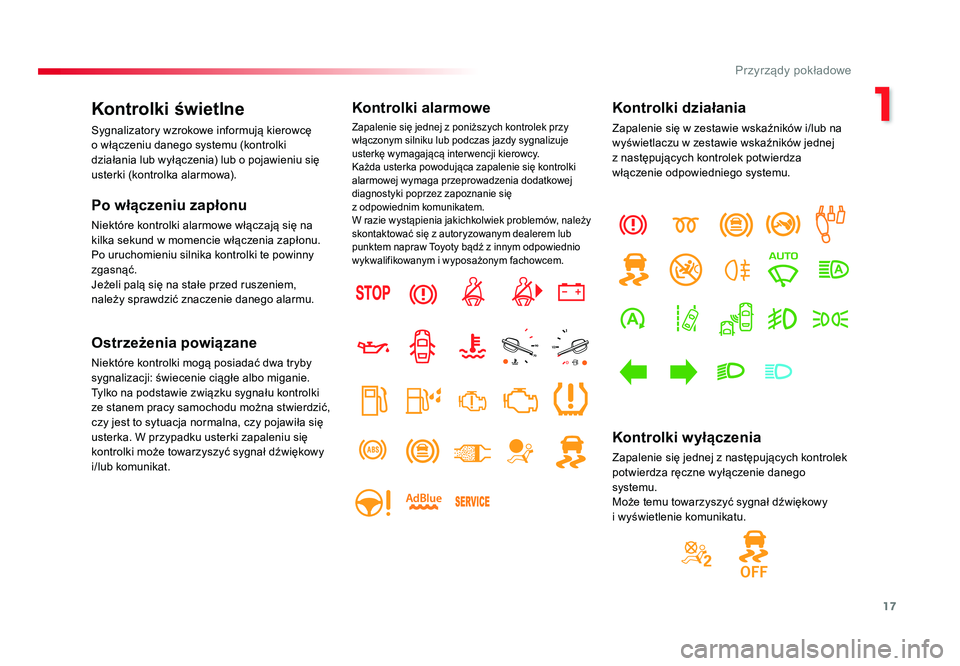

Kontrolki świetlne
Sygnalizatory wzrokowe informują kierowcę
o włączeniu danego systemu (kontrolki
działania lub wyłączenia) lub o pojawieniu się
usterki (kontrolka alarmowa).
Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się na
kilka sekund w momencie włączenia zapłonu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli palą się na stałe przed ruszeniem,
należy sprawdzić znaczenie danego alarmu.
Ostrzeżenia powiązane
Niektóre kontrolki mogą posiadać dwa tryby
sygnalizacji: świecenie ciągłe albo miganie.
Tylko na podstawie związku sygnału kontrolki
ze stanem pracy samochodu można stwierdzić,
czy jest to sytuacja normalna, czy pojawiła się
usterka. W przypadku usterki zapaleniu się
kontrolki może towarzyszyć sygnał dźwiękowy
i/lub komunikat.
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy
włączonym silniku lub podczas jazdy sygnalizuje
usterkę wymagającą interwencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki
alarmowej wymaga przeprowadzenia dodatkowej
diagnostyki poprzez zapoznanie się
z odpowiednim komunikatem.
W razie wystąpienia jakichkolwiek problemów, należy
skontaktować się z autoryzowanym dealerem lub
punktem napraw Toyoty bądź z innym odpowiednio
wykwalifikowanym i wyposażonym fachowcem.
Kontrolki działania
Zapalenie się w zestawie wskaźników i/lub na
wyświetlaczu w zestawie wskaźników jednej
z następujących kontrolek potwierdza
włączenie odpowiedniego systemu.
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek
potwierdza ręczne wyłączenie danego
systemu.
Może temu towarzyszyć sygnał dźwiękowy
i wyświetlenie komunikatu.
Proace_PL.indb 1701/08/2016 10:31

18
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

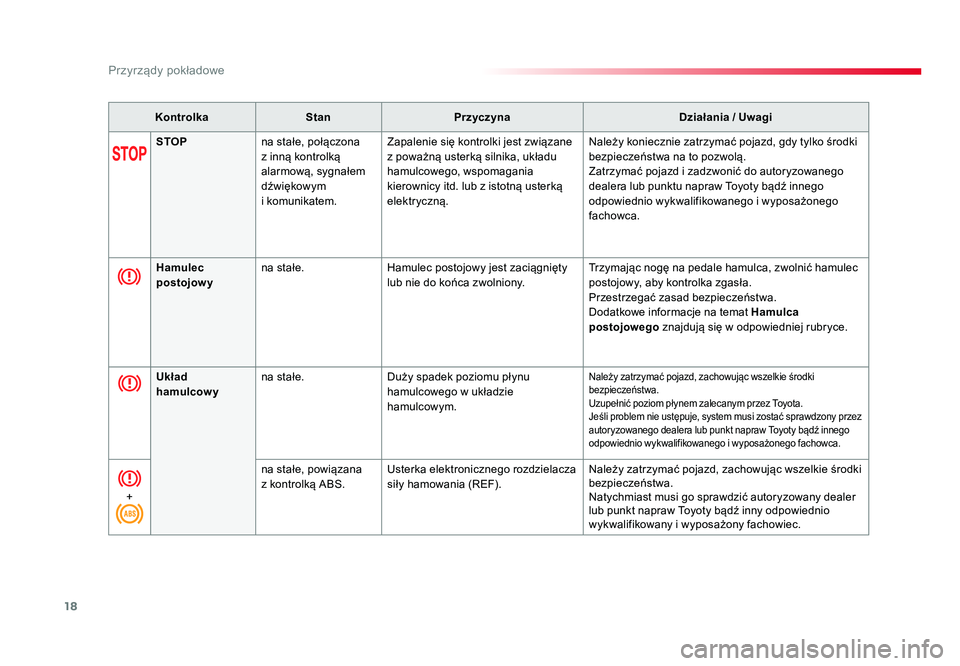

KontrolkaStanPrzyczyna Działania / Uwagi
STOP na stałe, połączona
z inną kontrolką
alarmową, sygnałem
dźwiękowym
i komunikatem. Zapalenie się kontrolki jest związane
z poważną usterką silnika, układu
hamulcowego, wspomagania
kierownicy itd. lub z istotną usterką
elektryczną. Należy koniecznie zatrzymać pojazd, gdy tylko środki
bezpieczeństwa na to pozwolą.
Zatrzymać pojazd i zadzwonić do autoryzowanego
dealera lub punktu napraw Toyoty bądź innego
odpowiednio wykwalifikowanego i wyposażonego
fachowca.
Hamulec
postojowy na stałe.
Hamulec postojowy jest zaciągnięty
lub nie do końca zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat Hamulca
postojowego
znajdują się w odpowiedniej rubryce.
Układ
hamulcowy na stałe.
Duży spadek poziomu płynu
hamulcowego w układzie
hamulcowym.
Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez Toyota.
Jeśli problem nie ustępuje, system musi zostać sprawdzony przez
autoryzowanego dealera lub punkt napraw Toyoty bądź innego
odpowiednio wykwalifikowanego i wyposażonego fachowca.
+ na stałe, powiązana

z kontrolką ABS. Usterka elektronicznego rozdzielacza
siły hamowania (REF). Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Natychmiast musi go sprawdzić autoryzowany dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Proace_PL.indb 1801/08/2016 10:31

19
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

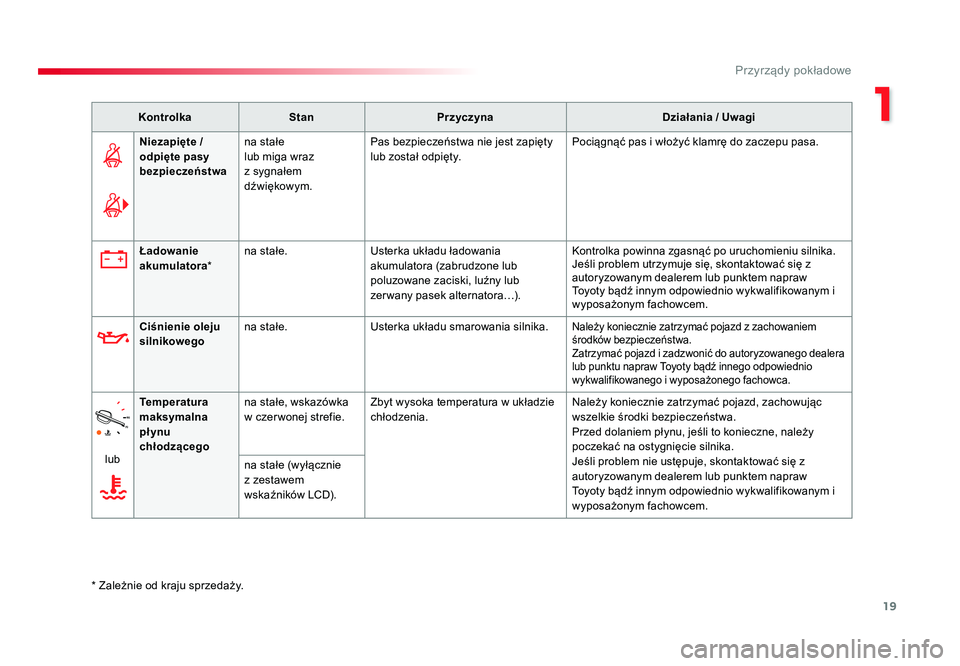

KontrolkaStanPrzyczyna Działania / Uwagi
Niezapięte /
odpięte pasy
bezpieczeństwa na stałe
lub miga wraz
z sygnałem
dźwiękowym. Pas bezpieczeństwa nie jest zapięty
lub został odpięty.
Pociągnąć pas i włożyć klamrę do zaczepu pasa.
* Zależnie od kraju sprzedaży. Ładowanie
akumulator
a* na stałe.
Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora…). Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeśli problem utrzymuje się, skontaktować się z
autoryzowanym dealerem lub punktem napraw
Toyoty bądź innym odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
Ciśnienie oleju
silnikowego na stałe.
Usterka układu smarowania silnika.
Należy koniecznie zatrzymać pojazd z zachowaniem
środków bezpieczeństwa.
Zatrzymać pojazd i zadzwonić do autoryzowanego dealera
lub punktu napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca.
lubTemperatura
maksymalna
płynu
chłodzącego
na stałe, wskazówka
w czer wonej strefie.
Zbyt wysoka temperatura w układzie
chłodzenia. Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Przed dolaniem płynu, jeśli to konieczne, należy
poczekać na ostygnięcie silnika.
Jeśli problem nie ustępuje, skontaktować się z
autoryzowanym dealerem lub punktem napraw
Toyoty bądź innym odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
na stałe (wyłącznie

z zestawem
wskaźników LCD).
Proace_PL.indb 1901/08/2016 10:31

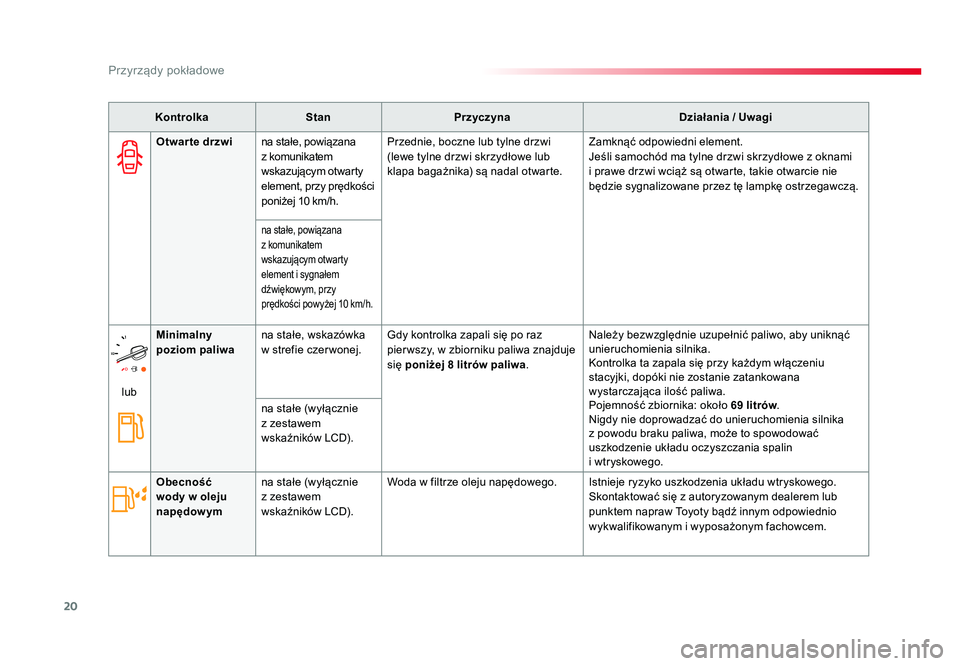

20
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi
Otwar te drzwi na stałe, powiązana
z komunikatem
wskazującym otwarty
element, przy prędkości
poniżej 10 km/h. Przednie, boczne lub tylne drzwi
(lewe tylne drzwi skrzydłowe lub
klapa bagażnika) są nadal otwarte.
Zamknąć odpowiedni element.
Jeśli samochód ma tylne drzwi skrzydłowe z oknami
i prawe drzwi wciąż są otwarte, takie otwarcie nie
będzie sygnalizowane przez tę lampkę ostrzegawczą.
na stałe, powiązana

z komunikatem
wskazującym otwarty
element i sygnałem
dźwiękowym, przy
prędkości powyżej 10 km/h.
lub Minimalny
poziom paliwa
na stałe, wskazówka
w strefie czer wonej. Gdy kontrolka zapali się po raz
pier wszy, w zbiorniku paliwa znajduje
się poniżej 8 litrów paliwa
.Należy bezwzględnie uzupełnić paliwo, aby uniknąć
unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu
stacyjki, dopóki nie zostanie zatankowana
wystarczająca ilość paliwa.
Pojemność zbiornika: około 69 litrów
.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin
i wtryskowego.
na stałe (wyłącznie

z zestawem
wskaźników LCD).
Obecność
wody w oleju
napędowym na stałe (wyłącznie

z zestawem
wskaźników LCD). Woda w filtrze oleju napędowego. Istnieje ryzyko uszkodzenia układu wtryskowego.
Skontaktować się z autoryzowanym dealerem lub
punktem napraw Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym fachowcem.
Proace_PL.indb 2001/08/2016 10:31
