151
4
Éclairage et visibilité
Éclairage d'accueil
extérieur
L'allumage à distance des feux facilite votre
approche du véhicule en cas de faible
luminosité. Il s'active lorsque la commande
d'éclairage est sur la position " AUTO" et que
l'intensité lumineuse détectée par le capteur de
luminosité est faible.
Mise en service
F Appuyez sur le cadenas ouvert de la télécommande ou sur la
poignée de l'une des portes
avant avec le système "Smart
Entry & Start System".
Arrêt
L'éclairage d'accueil extérieur s'arrête
automatiquement au bout d'un temps donné,
à la mise du contact ou au verrouillage du
véhicule.
Programmation
L'activation, la désactivation et le choix de la
durée de maintien de l'éclairage d'accueil sont
paramétrables.
Les feux de croisement et de position
s'allument ; votre véhicule est également
déverrouillé. Dans le menu de paramétrage du véhicule,
activez/désactivez "
Eclairage d'accueil ".
Avec écran tactile
Avec autoradio
Dans le menu " Personnalisation -
Configuration ", activez/désactivez " Eclairage
d'accueil ".
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15115/07/2016 16:20

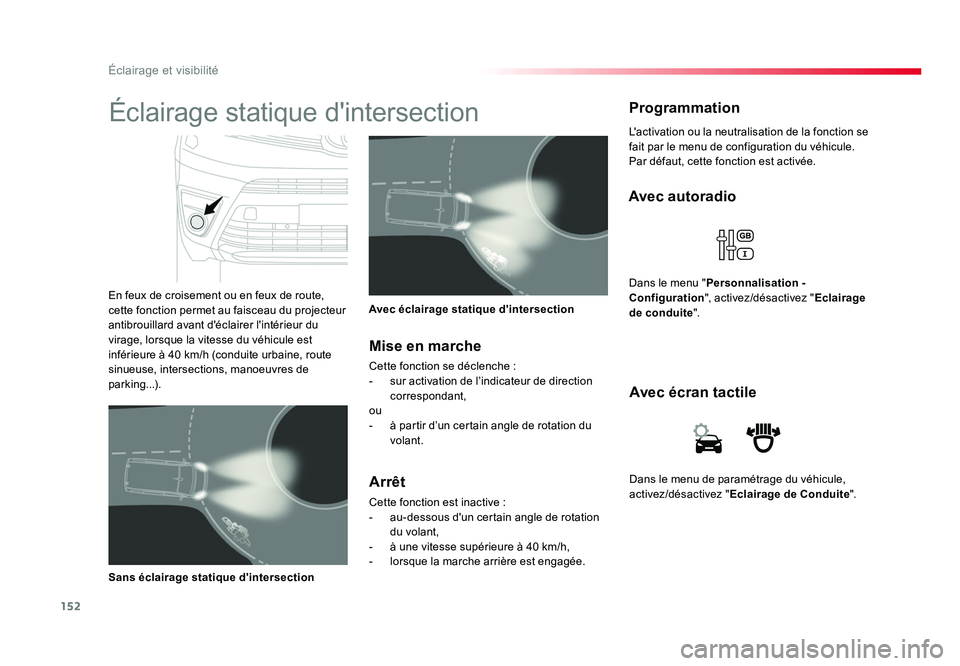

152
Éclairage et visibilité
Dans le menu de paramétrage du véhicule,
activez/désactivez " Eclairage de Conduite ".
Avec écran tactile
Avec autoradio
Dans le menu "
Personnalisation -
Configuration ", activez/désactivez " Eclairage
de conduite ".
L'activation ou la neutralisation de la fonction se
fait par le menu de configuration du véhicule.
Par défaut, cette fonction est activée.
ProgrammationÉclairage statique d'intersection
En feux de croisement ou en feux de route,
cette fonction permet au faisceau du projecteur
antibrouillard avant d'éclairer l'intérieur du
virage, lorsque la vitesse du véhicule est
inférieure à 40 km/h (conduite urbaine, route
sinueuse, intersections, manoeuvres de
parking...).
Avec éclairage statique d'intersection
Sans éclairage statique d'intersection
Mise en marche
Cette fonction se déclenche :
- sur activation de l’indicateur de direction correspondant,
ou
- à partir d’un certain angle de rotation du volant.
Arrêt
Cette fonction est inactive :
- au-dessous d'un certain angle de rotation du volant,
- à une vitesse supérieure à 40 km/h,
- lorsque la marche arrière est engagée.
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15215/07/2016 16:20

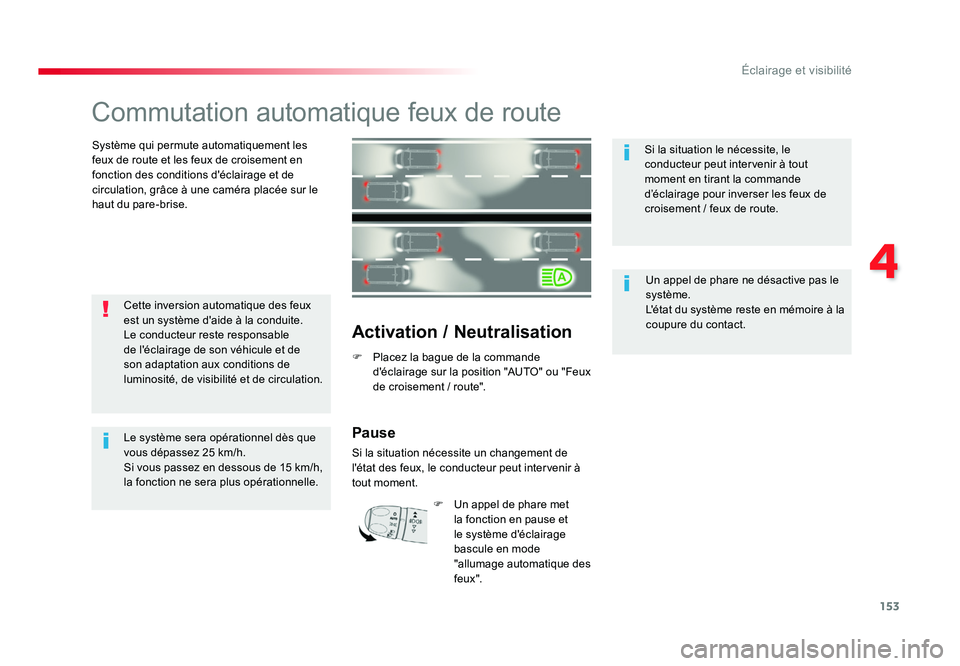

153
4
Éclairage et visibilité
Commutation automatique feux de route
Système qui permute automatiquement les
feux de route et les feux de croisement en
fonction des conditions d'éclairage et de
circulation, grâce à une caméra placée sur le
haut du pare-brise.
Activation / Neutralisation
F Placez la bague de la commande
d'éclairage sur la position "AUTO" ou "Feux
de croisement / route".
Cette inversion automatique des feux
est un système d'aide à la conduite.
Le conducteur reste responsable
de l'éclairage de son véhicule et de
son adaptation aux conditions de
luminosité, de visibilité et de circulation.
Le système sera opérationnel dès que
vous dépassez 25 km/h.
Si vous passez en dessous de 15 km/h,
la fonction ne sera plus opérationnelle. Si la situation le nécessite, le
conducteur peut intervenir à tout
moment en tirant la commande
d’éclairage pour inverser les feux de
croisement / feux de route.
Un appel de phare ne désactive pas le
système.
L'état du système reste en mémoire à la
coupure du contact.
Pause
Si la situation nécessite un changement de
l'état des feux, le conducteur peut intervenir à
tout moment. F Un appel de phare met la fonction en pause et
le système d'éclairage
bascule en mode
"allumage automatique des
feux ".
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15315/07/2016 16:20

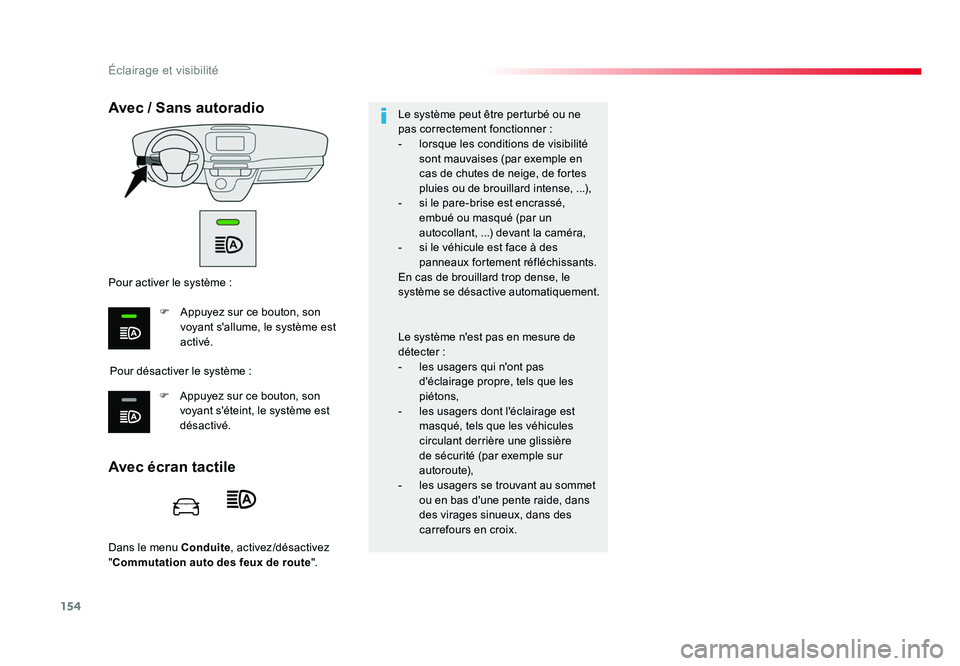

154
Éclairage et visibilité
Dans le menu Conduite , activez/désactivez
" Commutation auto des feux de route ".
Avec écran tactile Avec / Sans autoradio
Pour désactiver le système :
Pour activer le système :
F Appuyez sur ce bouton, son voyant s'allume, le système est
activé.
F Appuyez sur ce bouton, son voyant s'éteint, le système est
désactivé. Le système peut être perturbé ou ne
pas correctement fonctionner :
- lorsque les conditions de visibilité
sont mauvaises (par exemple en
cas de chutes de neige, de fortes
pluies ou de brouillard intense, ...),
- si le pare-brise est encrassé, embué ou masqué (par un
autocollant, ...) devant la caméra,
- si le véhicule est face à des panneaux fortement réfléchissants.
En cas de brouillard trop dense, le
système se désactive automatiquement.
Le système n'est pas en mesure de
détecter :
- les usagers qui n'ont pas d'éclairage propre, tels que les
piétons,
- les usagers dont l'éclairage est masqué, tels que les véhicules
circulant derrière une glissière
de sécurité (par exemple sur
autoroute),
- les usagers se trouvant au sommet ou en bas d'une pente raide, dans
des virages sinueux, dans des
carrefours en croix.
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15415/07/2016 16:20

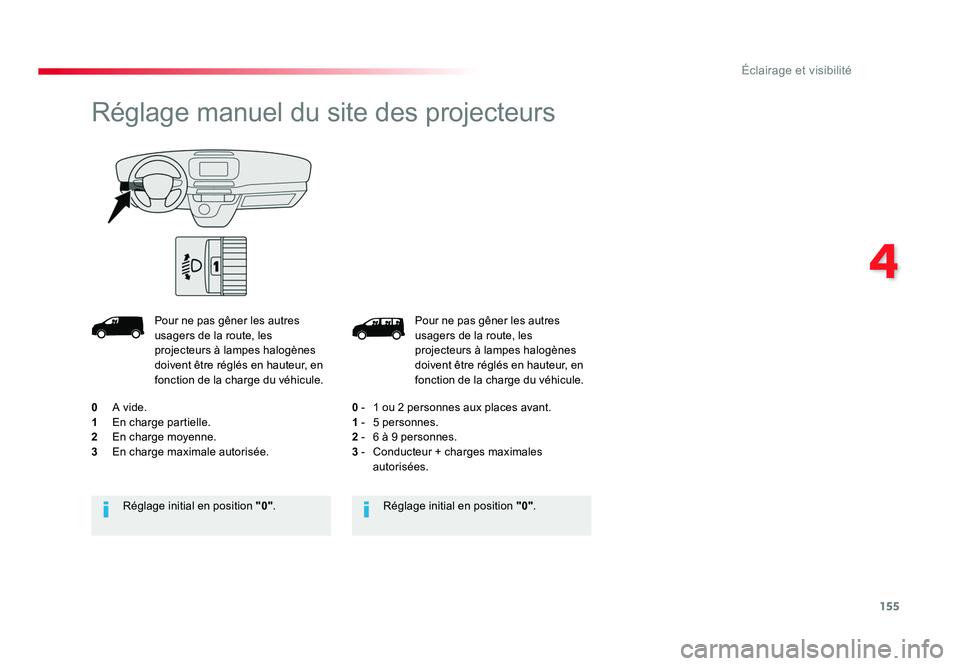

155
4
Éclairage et visibilité
Pour ne pas gêner les autres
usagers de la route, les
projecteurs à lampes halogènes
doivent être réglés en hauteur, en
fonction de la charge du véhicule.
0 - 1 ou 2 personnes aux places avant.
1 - 5 personnes.
2 - 6 à 9 personnes.
3 - Conducteur + charges maximales
autorisées.
Réglage initial en position "0".
Réglage initial en position "0".
Réglage manuel du site des projecteurs
Pour ne pas gêner les autres
usagers de la route, les
projecteurs à lampes halogènes
doivent être réglés en hauteur, en
fonction de la charge du véhicule.
0 A vide.
1 En charge partielle.
2 En charge moyenne.
3 En charge maximale autorisée.
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15515/07/2016 16:20

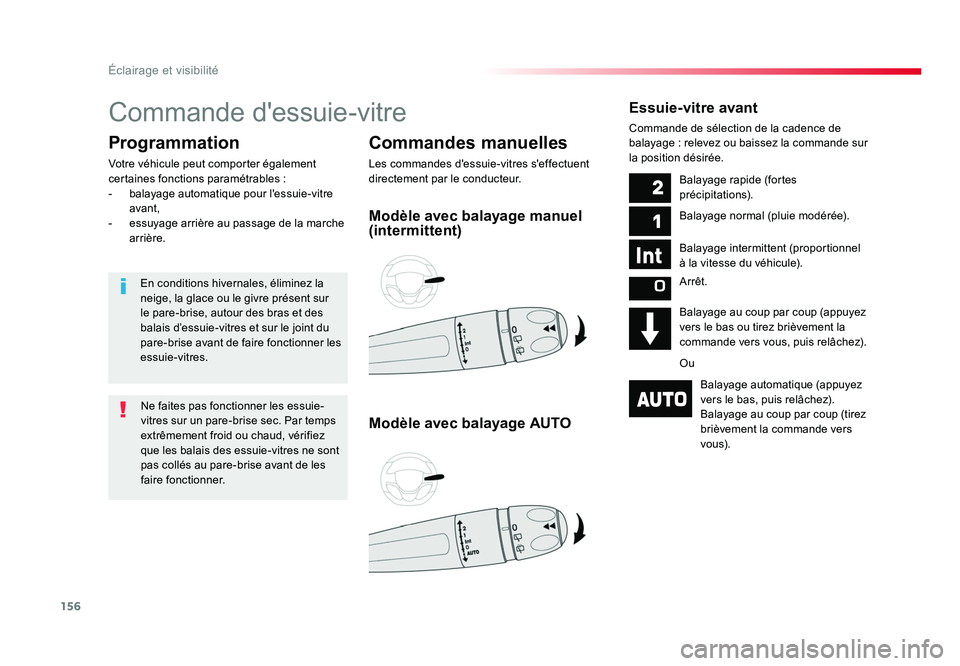

156
Éclairage et visibilité
Commande d'essuie-vitre
Commandes manuelles
Les commandes d'essuie-vitres s'effectuent
directement par le conducteur.
Programmation
Votre véhicule peut comporter également
certaines fonctions paramétrables :
- balayage automatique pour l'essuie-vitre
avant,
- essuyage arrière au passage de la marche arrière.
Essuie-vitre avant
Commande de sélection de la cadence de
balayage : relevez ou baissez la commande sur
la position désirée.
Modèle avec balayage manuel
(intermittent)
Modèle avec balayage AUTO
Balayage rapide (fortes
précipitations).
Balayage normal (pluie modérée).
Balayage intermittent (proportionnel
à la vitesse du véhicule).
Arrêt.
Balayage au coup par coup (appuyez
vers le bas ou tirez brièvement la
commande vers vous, puis relâchez).
Ou
Balayage automatique (appuyez
vers le bas, puis relâchez).
Balayage au coup par coup (tirez
brièvement la commande vers
vo u s).
Ne faites pas fonctionner les essuie-
vitres sur un pare-brise sec. Par temps
extrêmement froid ou chaud, vérifiez
que les balais des essuie-vitres ne sont
pas collés au pare-brise avant de les
faire fonctionner.
En conditions hivernales, éliminez la
neige, la glace ou le givre présent sur
le pare-brise, autour des bras et des
balais d’essuie-vitres et sur le joint du
pare-brise avant de faire fonctionner les
essuie-vitres.
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15615/07/2016 16:20

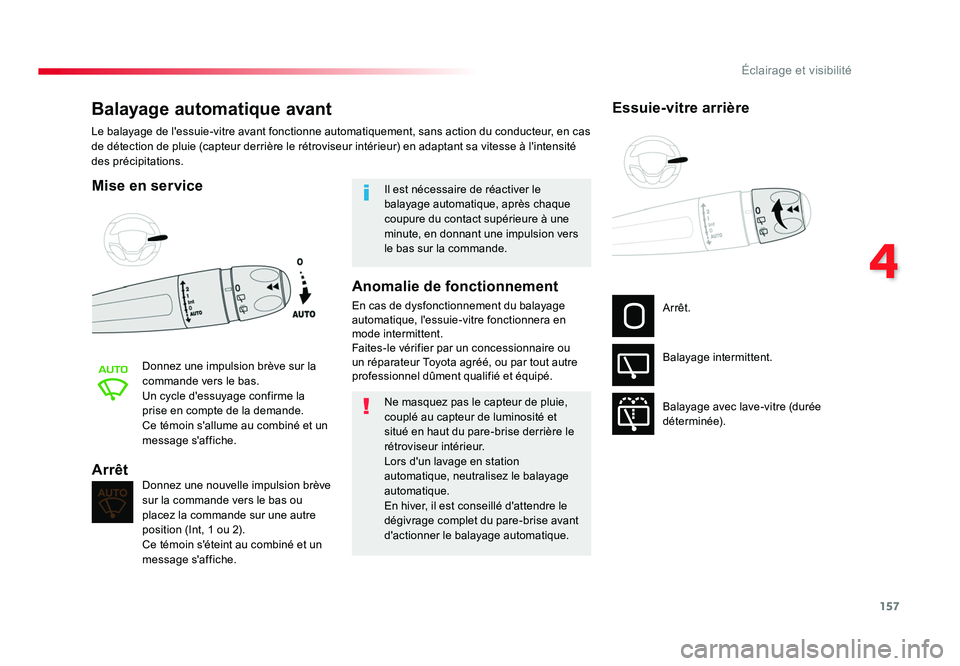

157
4
Éclairage et visibilité
Balayage automatique avant
Mise en service
Donnez une impulsion brève sur la
commande vers le bas.
Un cycle d'essuyage confirme la
prise en compte de la demande.
Ce témoin s'allume au combiné et un
message s'affiche.
Donnez une nouvelle impulsion brève
sur la commande vers le bas ou
placez la commande sur une autre
position (Int, 1 ou 2).
Ce témoin s'éteint au combiné et un
message s'affiche.
Arrêt
Il est nécessaire de réactiver le
balayage automatique, après chaque
coupure du contact supérieure à une
minute, en donnant une impulsion vers
le bas sur la commande.
Le balayage de l'essuie-vitre avant fonctionne automatiquement, sans action du conducteur, en cas
de détection de pluie (capteur derrière le rétroviseur intérieur) en adaptant sa vitesse à l'intensité
des précipitations.
Ne masquez pas le capteur de pluie,
couplé au capteur de luminosité et
situé en haut du pare-brise derrière le
rétroviseur intérieur.
Lors d'un lavage en station
automatique, neutralisez le balayage
automatique.
En hiver, il est conseillé d'attendre le
dégivrage complet du pare-brise avant
d'actionner le balayage automatique.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionnera en
mode intermittent.
Faites-le vérifier par un concessionnaire ou
un réparateur Toyota agréé, ou par tout autre
professionnel dûment qualifié et équipé. Arrêt.
Balayage intermittent.
Balayage avec lave-vitre (durée
déterminée).
Essuie-vitre arrière
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15715/07/2016 16:20

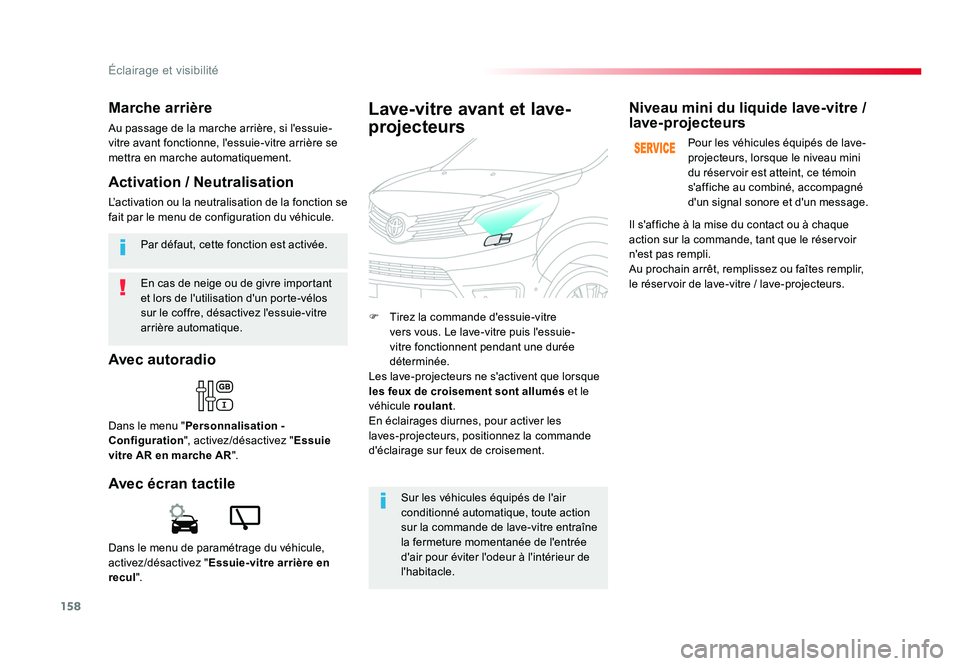

158
Éclairage et visibilité
En cas de neige ou de givre important
et lors de l'utilisation d'un porte-vélos
sur le coffre, désactivez l'essuie-vitre
arrière automatique. Par défaut, cette fonction est activée.
Marche arrière
Au passage de la marche arrière, si l'essuie-
vitre avant fonctionne, l'essuie-vitre arrière se
mettra en marche automatiquement.
Dans le menu de paramétrage du véhicule,
activez/désactivez " Essuie-vitre arrière en
recul ".
Avec autoradio
Dans le menu " Personnalisation -
Configuration ", activez/désactivez " Essuie
vitre AR en marche AR ".
Avec écran tactile Activation / Neutralisation
L’activation ou la neutralisation de la fonction se
fait par le menu de configuration du véhicule.
F Tirez la commande d'essuie-vitre vers vous. Le lave-vitre puis l'essuie-
vitre fonctionnent pendant une durée
déterminée.
Les lave-projecteurs ne s'activent que lorsque
les feux de croisement sont allumés et le
véhicule roulant .
En éclairages diurnes, pour activer les
laves-projecteurs, positionnez la commande
d'éclairage sur feux de croisement.
Lave-vitre avant et lave-
projecteurs
Sur les véhicules équipés de l'air
conditionné automatique, toute action
sur la commande de lave-vitre entraîne
la fermeture momentanée de l'entrée
d'air pour éviter l'odeur à l'intérieur de
l'habitacle.
Niveau mini du liquide lave-vitre /
lave-projecteurs
Pour les véhicules équipés de lave-
projecteurs, lorsque le niveau mini
du réservoir est atteint, ce témoin
s'affiche au combiné, accompagné
d'un signal sonore et d'un message.
Il s'affiche à la mise du contact ou à chaque
action sur la commande, tant que le réservoir
n'est pas rempli.
Au prochain arrêt, remplissez ou faîtes remplir,
le réservoir de lave-vitre / lave-projecteurs.
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15815/07/2016 16:20

159
4
Éclairage et visibilité
* Selon pays de commercialisation.
Pare-brise et gicleurs
chauffants*
Par temps froid, cette fonction chauffe le pare-
brise et les gicleurs.
En zone 1, le chauffage décolle les balais de
l'essuie-vitre lorsqu'ils sont collés par le givre
ou la neige.
En zone 2, le chauffage améliore la visibilité
en évitant l'accumulation de neige quand les
essuie-vitres fonctionnent.
Mise en service
F Moteur tournant, appuyez sur ce bouton ; son voyant s’allume.
La durée de fonctionnement dépend de la
température extérieure.
Un nouvel appui sur ce bouton arrête la
fonction ; son voyant s’éteint.
Position particulière de
l'essuie-vitre avant
Cette position permet de dégager les balais de
l'essuie-vitre avant.
Elle permet de nettoyer les lames ou de
procéder au remplacement des balais. Elle
peut également être utile, par temps hivernal,
pour dégager les lames du pare-brise. Pour conserver l'efficacité des
essuie-vitres à balais plats, nous vous
conseillons :
- de les manipuler avec précaution,
- de les nettoyer régulièrement avec
de l'eau savonneuse,
- de ne pas les utiliser pour maintenir une plaque de carton contre le
pare-brise,
- de les remplacer dès les premiers signes d'usure.
F Dans la minute qui suit la coupure du
contact, toute action sur la commande
d'essuie-vitre positionne les balais
verticalement.
F Pour remettre les balais après intervention, mettez le contact et manoeuvrez la
commande.
Proace_fr_Chap04_eclairage-et-visibilite_ed01-2016.indd 15915/07/2016 16:20

160

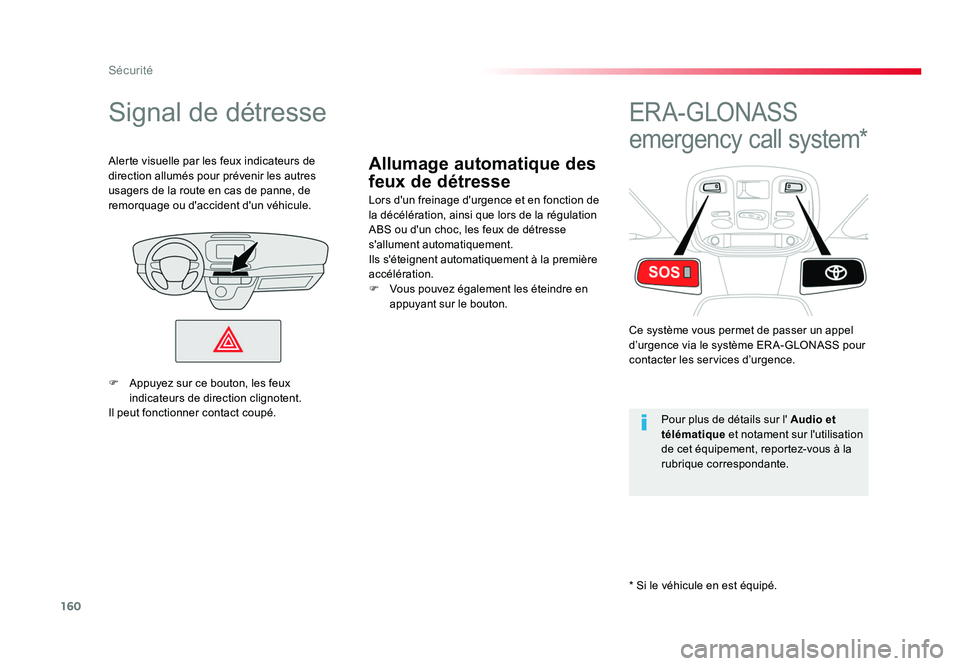

Sécurité
Allumage automatique des
feux de détresse
Signal de détresse
Lors d'un freinage d'urgence et en fonction de
la décélération, ainsi que lors de la régulation
ABS ou d'un choc, les feux de détresse
s'allument automatiquement.
Ils s'éteignent automatiquement à la première
accélération.
F Vous pouvez également les éteindre en
appuyant sur le bouton.
Alerte visuelle par les feux indicateurs de
direction allumés pour prévenir les autres
usagers de la route en cas de panne, de
remorquage ou d'accident d'un véhicule.
ER A - GLONASS
emergency call system*
Ce système vous permet de passer un appel
d’urgence via le système ER A-GLONASS pour
contacter les services d’urgence.
* Si le véhicule en est équipé. Pour plus de détails sur l'
Audio et
télématique et notament sur l'utilisation
de cet équipement, reportez-vous à la
rubrique correspondante.
F Appuyez sur ce bouton, les feux
indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Proace_fr_Chap05_securite_ed01-2016.indd 16015/07/2016 16:22
