251
6
Conduite

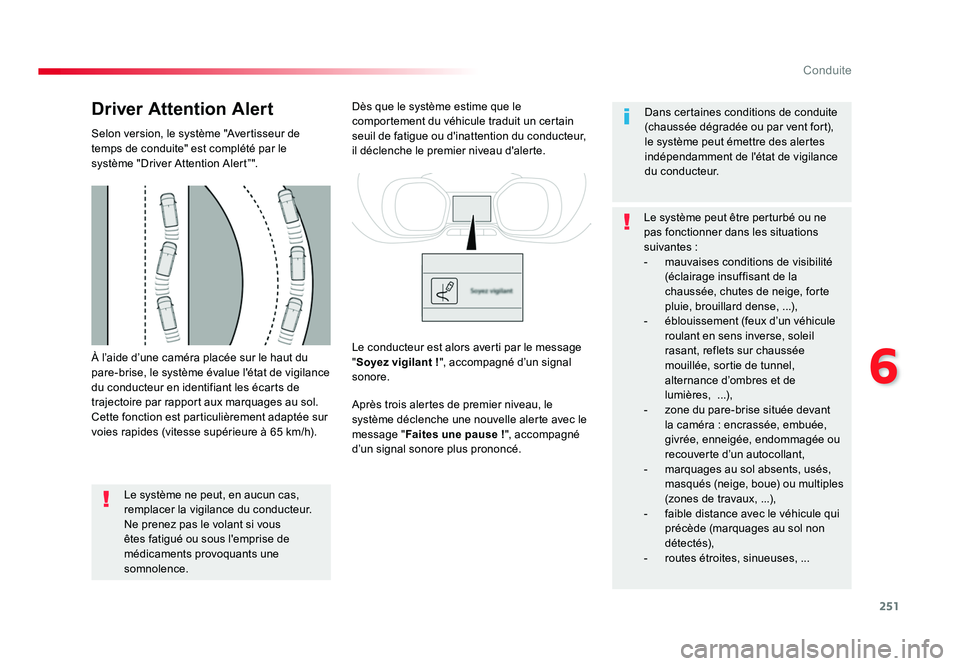

À l’aide d’une caméra placée sur le haut du
pare-brise, le système évalue l'état de vigilance
du conducteur en identifiant les écarts de
trajectoire par rapport aux marquages au sol.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65 km/h).
Driver Attention Alert
Selon version, le système "Avertisseur de
temps de conduite" est complété par le
système "Driver Attention Alert” ".
Le système ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Ne prenez pas le volant si vous
êtes fatigué ou sous l'emprise de
médicaments provoquants une
somnolence. Dès que le système estime que le
comportement du véhicule traduit un certain
seuil de fatigue ou d'inattention du conducteur,
il déclenche le premier niveau d'alerte.
Après trois alertes de premier niveau, le
système déclenche une nouvelle alerte avec le
message "
Faites une pause ! ", accompagné
d’un signal sonore plus prononcé. Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort),
le système peut émettre des alertes
indépendamment de l'état de vigilance
du conducteur.
Le système peut être perturbé ou ne
pas fonctionner dans les situations
suivantes :
- mauvaises conditions de visibilité (éclairage insuffisant de la
chaussée, chutes de neige, forte
pluie, brouillard dense, ...),
- éblouissement (feux d’un véhicule
roulant en sens inverse, soleil
rasant, reflets sur chaussée
mouillée, sortie de tunnel,
alternance d’ombres et de
lumières, ...),
- zone du pare-brise située devant la caméra : encrassée, embuée,
givrée, enneigée, endommagée ou
recouverte d’un autocollant,
- marquages au sol absents, usés, masqués (neige, boue) ou multiples
(zones de travaux, ...),
- faible distance avec le véhicule qui
précède (marquages au sol non
détectés),
- routes étroites, sinueuses, ...
Le conducteur est alors averti par le message
"
Soyez vigilant !", accompagné d’un signal
sonore.
Proace_fr_Chap06_conduite_ed01-2016.indd 25115/07/2016 16:24

252
Conduite
Système de surveillance d’angle mort
Un voyant lumineux fixe apparaît dans le
rétroviseur du côté concerné :
- de manière immédiate, lorsque l'on est doublé,
- après un délai d'une seconde environ, lorsque l'on dépasse lentement un
véhicule.
Ce système d'aide à la conduite avertit le
conducteur de la présence d'un autre véhicule
dans les zones d'angle mort de son véhicule
(zones masquées du champ de vision du
conducteur), dès lors que celle-ci présente un
danger potentiel. L'alerte est donnée par un voyant qui s'allume
dans le rétroviseur du côté concerné dès qu'un
véhicule - automobile, camion, cycle - est
détecté et que ces conditions sont remplies :
- tous les véhicules doivent rouler dans le
même sens de circulation et sur des voies
rapprochées,
- la vitesse de votre véhicule est comprise entre 12 km/h et 140 km/h,
- lorsque vous dépassez un véhicule avec un écart de vitesse inférieur à 10 km/h,
- lorsqu'un véhicule vous dépasse avec une différence de vitesse inférieure à 25 km/h,
- le flux de circulation doit être fluide,
- dans le cas d'une manoeuvre de dépassement, si celle-ci se prolonge et
que le véhicule dépassé revient dans la
zone d'angle mort,
- vous circulez sur une voie en ligne droite ou en légère courbe,
- votre véhicule ne tracte pas de remorque, de caravane...
Ce système est conçu pour améliorer
la sécurité de conduite et ne se
substitue en aucun cas à l'utilisation
des rétroviseurs extérieurs et intérieur.
Il incombe au conducteur de surveiller
en permanence l'état de la circulation,
d'évaluer la distance et la vitesse
relative des autres véhicules, d'anticiper
leurs manoeuvres avant de décider de
changer de file.
Le système de surveillance des angles
morts ne remplace pas la vigilance du
c o n d u c t e u r.
Proace_fr_Chap06_conduite_ed01-2016.indd 25215/07/2016 16:24

253
6
Conduite

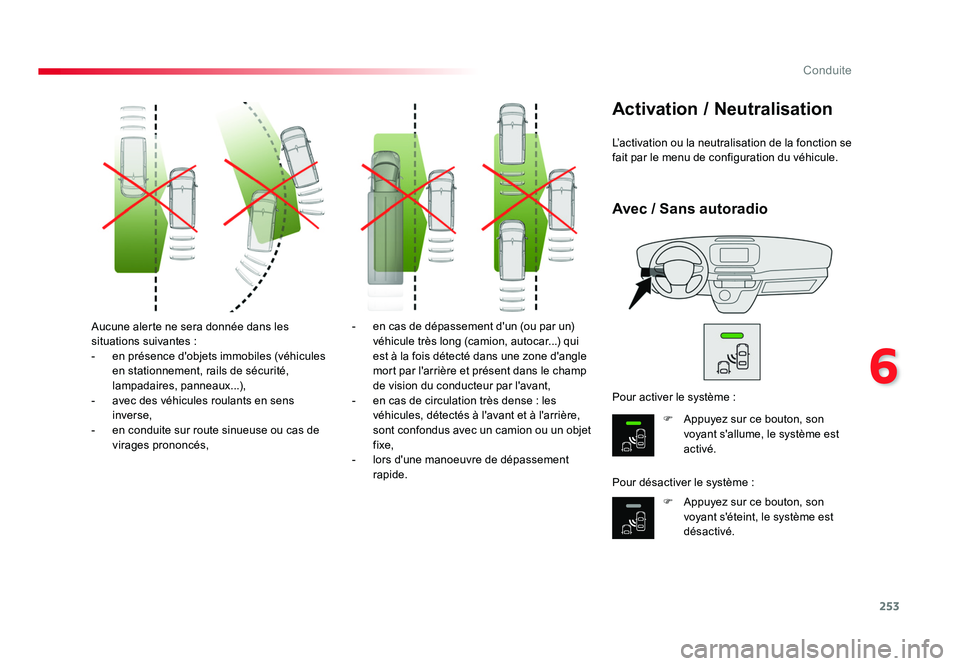

Aucune alerte ne sera donnée dans les
situations suivantes :
- en présence d'objets immobiles (véhicules en stationnement, rails de sécurité,
lampadaires, panneaux...),
- avec des véhicules roulants en sens inverse,
- en conduite sur route sinueuse ou cas de virages prononcés, - en cas de dépassement d'un (ou par un)
véhicule très long (camion, autocar...) qui
est à la fois détecté dans une zone d'angle
mort par l'arrière et présent dans le champ
de vision du conducteur par l'avant,
- en cas de circulation très dense : les véhicules, détectés à l'avant et à l'arrière,
sont confondus avec un camion ou un objet
fixe,
- lors d'une manoeuvre de dépassement
rapide. L’activation ou la neutralisation de la fonction se
fait par le menu de configuration du véhicule.
Activation / Neutralisation
F Appuyez sur ce bouton, son
voyant s'allume, le système est
activé.
F Appuyez sur ce bouton, son voyant s'éteint, le système est
désactivé.
Pour activer le système :
Pour désactiver le système :
Avec / Sans autoradio
Proace_fr_Chap06_conduite_ed01-2016.indd 25315/07/2016 16:24

254
Conduite

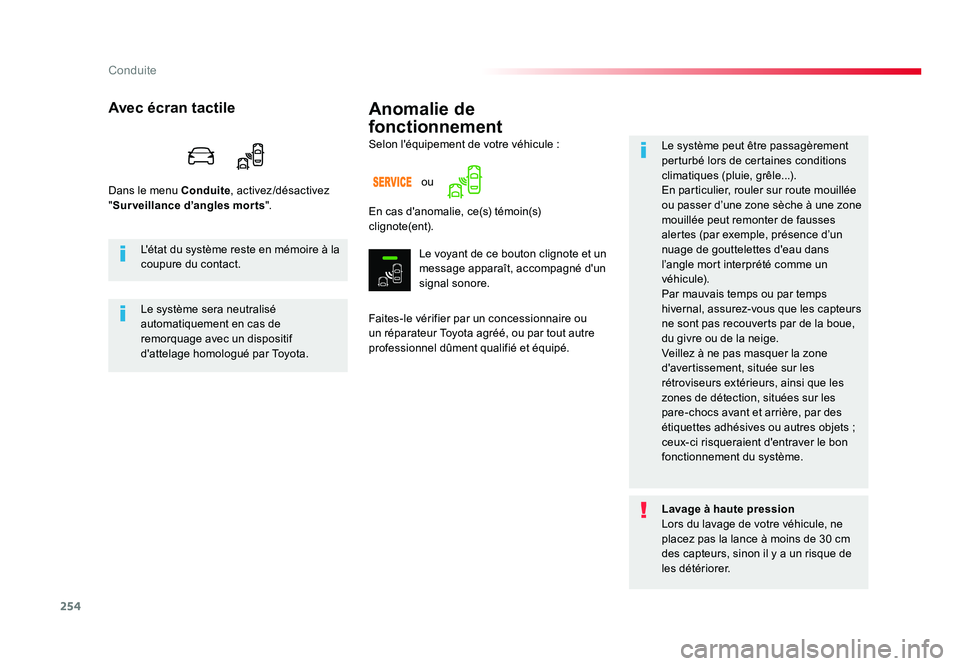

Anomalie de
fonctionnement
Faites-le vérifier par un concessionnaire ou
un réparateur Toyota agréé, ou par tout autre
professionnel dûment qualifié et équipé.Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d’une zone sèche à une zone
mouillée peut remonter de fausses
alertes (par exemple, présence d’un
nuage de gouttelettes d'eau dans
l’angle mort interprété comme un
véhicule).
Par mauvais temps ou par temps
hivernal, assurez-vous que les capteurs
ne sont pas recouverts par de la boue,
du givre ou de la neige.
Veillez à ne pas masquer la zone
d'avertissement, située sur les
rétroviseurs extérieurs, ainsi que les
zones de détection, situées sur les
pare-chocs avant et arrière, par des
étiquettes adhésives ou autres objets
;
ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Selon l'équipement de votre véhicule :
Avec écran tactile
Dans le menu Conduite
, activez/désactivez
" Surveillance d’angles morts ".
En cas d'anomalie, ce(s) témoin(s)
c lignote(ent).
Le voyant de ce bouton clignote et un
message apparaît, accompagné d'un
signal sonore.
L'état du système reste en mémoire à la
coupure du contact.
Le système sera neutralisé
automatiquement en cas de
remorquage avec un dispositif
d'attelage homologué par Toyota.
Lavage à haute pression
Lors du lavage de votre véhicule, ne
placez pas la lance à moins de 30 cm
des capteurs, sinon il y a un risque de
les détériorer.
ou
Proace_fr_Chap06_conduite_ed01-2016.indd 25415/07/2016 16:24

255
6
Conduite

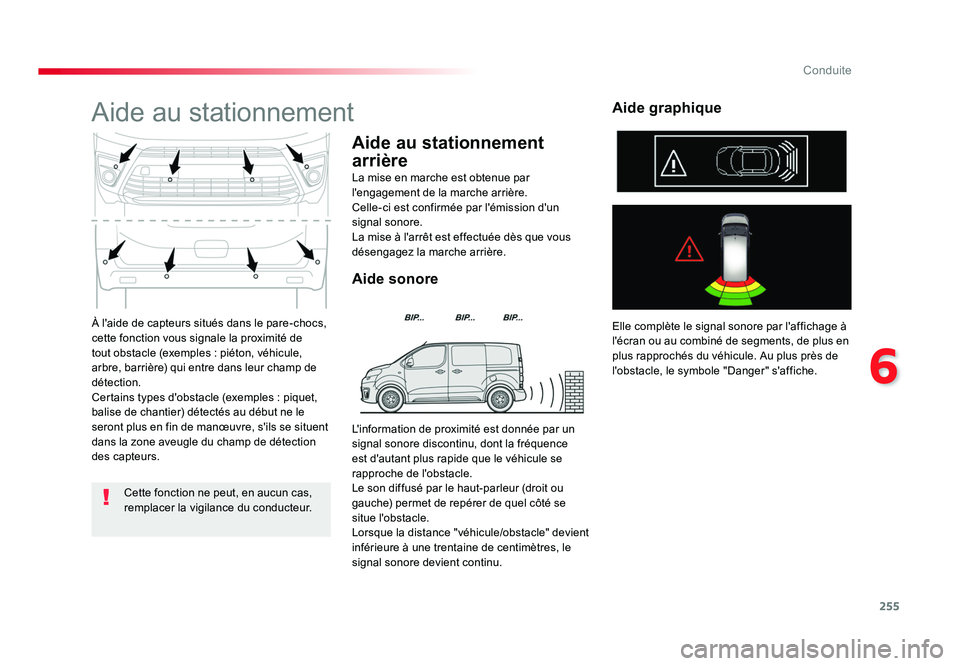

À l'aide de capteurs situés dans le pare-chocs,
cette fonction vous signale la proximité de
tout obstacle (exemples : piéton, véhicule,
arbre, barrière) qui entre dans leur champ de
détection.
Certains types d'obstacle (exemples : piquet,
balise de chantier) détectés au début ne le
seront plus en fin de manœuvre, s'ils se situent
dans la zone aveugle du champ de détection
des capteurs.
Aide au stationnement
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore
Aide au stationnement
arrière
Elle complète le signal sonore par l'affichage à
l'écran ou au combiné de segments, de plus en
plus rapprochés du véhicule. Au plus près de
l'obstacle, le symbole "Danger" s'affiche.
Aide graphique
Cette fonction ne peut, en aucun cas,
remplacer la vigilance du conducteur.L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Lorsque la distance "véhicule/obstacle" devient
inférieure à une trentaine de centimètres, le
signal sonore devient continu.
Proace_fr_Chap06_conduite_ed01-2016.indd 25515/07/2016 16:24

256
Conduite

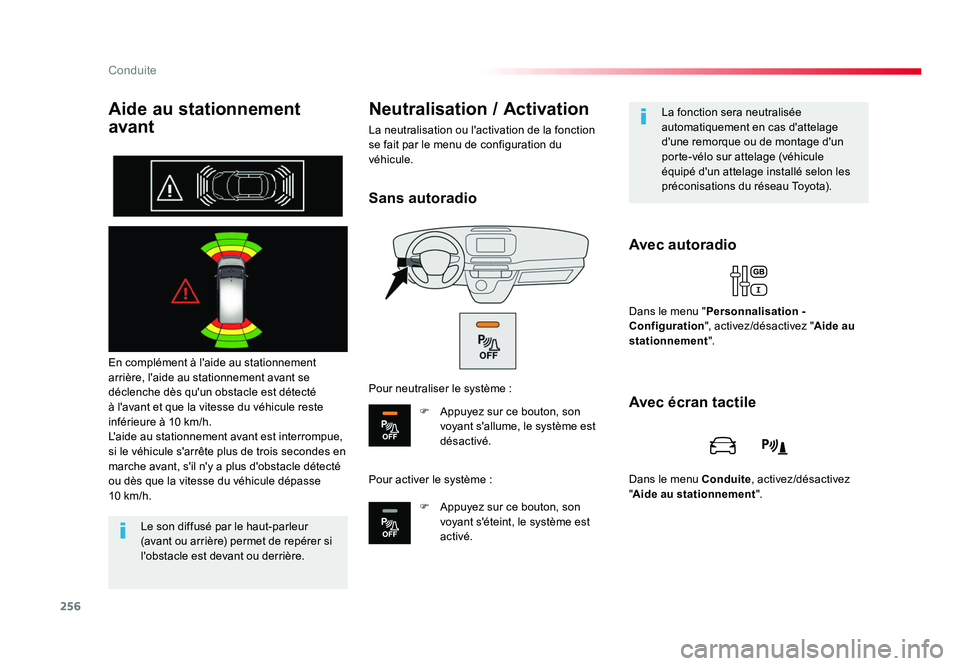

Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10 km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10 km/h.
Avec autoradio
Neutralisation / Activation
La neutralisation ou l'activation de la fonction
se fait par le menu de configuration du
véhicule.
Le son diffusé par le haut-parleur
(avant ou arrière) permet de repérer si
l'obstacle est devant ou derrière. La fonction sera neutralisée
automatiquement en cas d'attelage
d'une remorque ou de montage d'un
porte-vélo sur attelage (véhicule
équipé d'un attelage installé selon les
préconisations du réseau Toyota).
Dans le menu " Personnalisation -
Configuration ", activez/désactivez " Aide au
stationnement ".
Avec écran tactile
Dans le menu Conduite , activez/désactivez
" Aide au stationnement ".
Sans autoradio
Pour neutraliser le système :
F Appuyez sur ce bouton, son voyant s'allume, le système est
désactivé.
Pour activer le système : F Appuyez sur ce bouton, son voyant s'éteint, le système est
activé.
Proace_fr_Chap06_conduite_ed01-2016.indd 25615/07/2016 16:24

257
6
Conduite

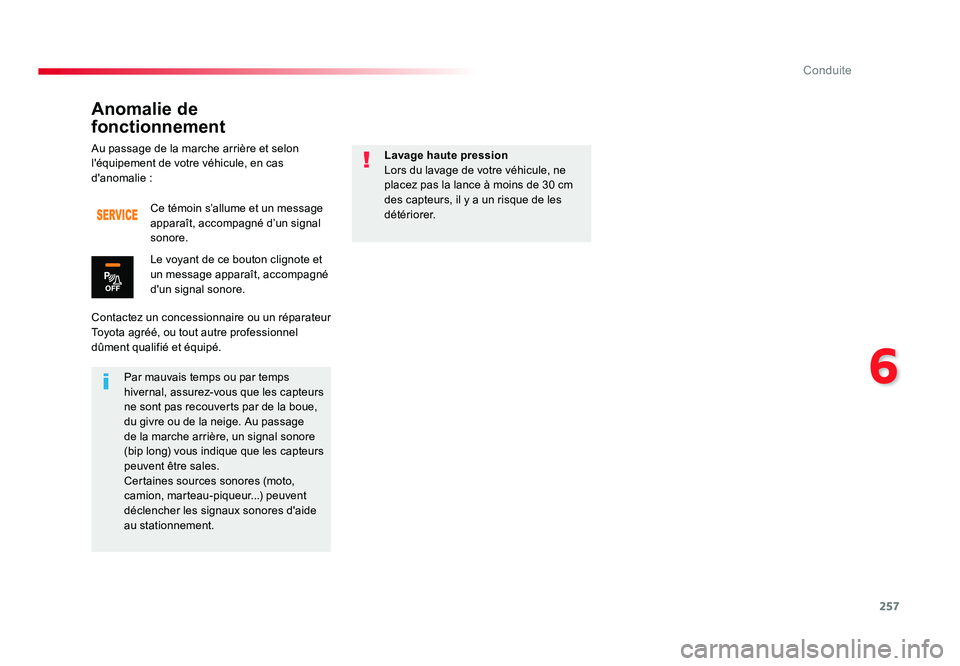

Au passage de la marche arrière et selon
l'équipement de votre véhicule, en cas
d'anomalie :
Contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre professionnel
dûment qualifié et équipé.Ce témoin s’allume et un message
apparaît, accompagné d’un signal
sonore.
Le voyant de ce bouton clignote et
un message apparaît, accompagné
d'un signal sonore.
Par mauvais temps ou par temps
hivernal, assurez-vous que les capteurs
ne sont pas recouverts par de la boue,
du givre ou de la neige. Au passage
de la marche arrière, un signal sonore
(bip long) vous indique que les capteurs
peuvent être sales.
Certaines sources sonores (moto,
camion, marteau-piqueur...) peuvent
déclencher les signaux sonores d'aide
au stationnement. Lavage haute pression
Lors du lavage de votre véhicule, ne
placez pas la lance à moins de 30 cm
des capteurs, il y a un risque de les
détériorer.
Anomalie de
fonctionnement
Proace_fr_Chap06_conduite_ed01-2016.indd 25715/07/2016 16:24

258
Conduite

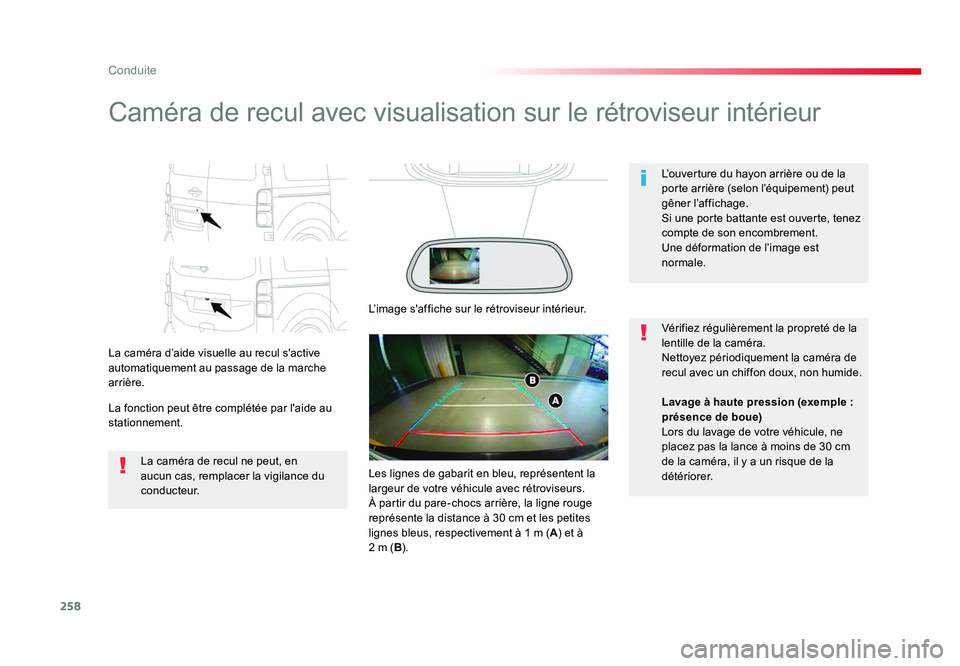

Caméra de recul avec visualisation sur le rétroviseur intérieur
La caméra d’aide visuelle au recul s'active
automatiquement au passage de la marche
arrière.
La fonction peut être complétée par l'aide au
stationnement.L’ouverture du hayon arrière ou de la
porte arrière (selon l’équipement) peut
gêner l’affichage.
Si une porte battante est ouverte, tenez
compte de son encombrement.
Une déformation de l’image est
normale.
La caméra de recul ne peut, en
aucun cas, remplacer la vigilance du
c o n d u c t e u r. Vérifiez régulièrement la propreté de la
lentille de la caméra.
Nettoyez périodiquement la caméra de
recul avec un chiffon doux, non humide.
L’image s'affiche sur le rétroviseur intérieur.
Lavage à haute pression (exemple :
présence de boue)
Lors du lavage de votre véhicule, ne
placez pas la lance à moins de 30 cm
de la caméra, il y a un risque de la
détériorer.
Les lignes de gabarit en bleu, représentent la
largeur de votre véhicule avec rétroviseurs.
À partir du pare-chocs arrière, la ligne rouge
représente la distance à 30 cm et les petites
lignes bleus, respectivement à 1 m (A
) et à
2 m ( B).
Proace_fr_Chap06_conduite_ed01-2016.indd 25815/07/2016 16:24

259
6
Conduite

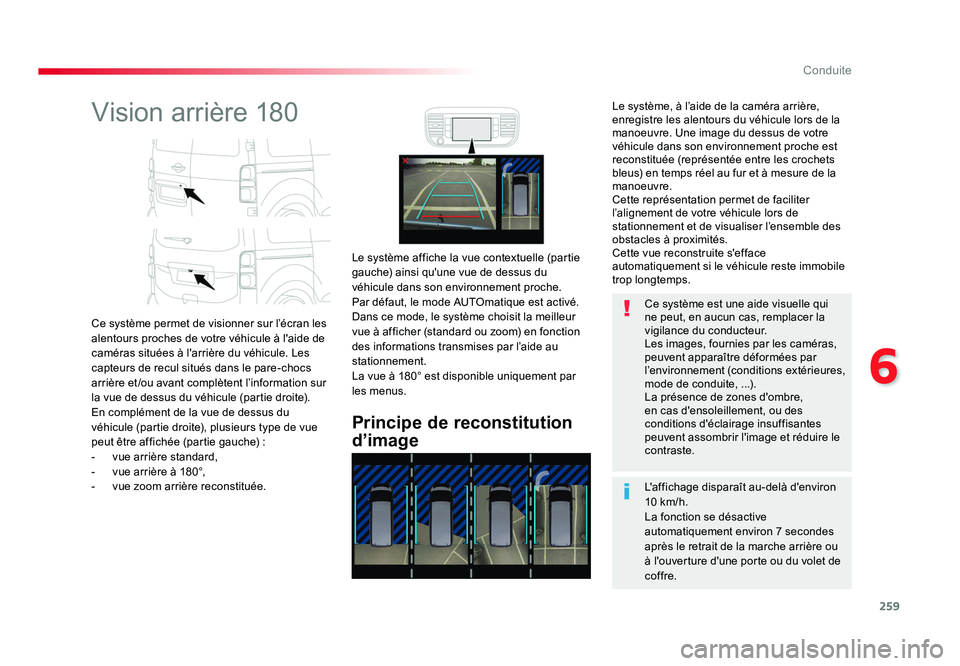

Vision arrière 180
Ce système permet de visionner sur l’écran les
alentours proches de votre véhicule à l'aide de
caméras situées à l'arrière du véhicule. Les
capteurs de recul situés dans le pare-chocs
arrière et /ou avant complètent l’information sur
la vue de dessus du véhicule (partie droite).
En complément de la vue de dessus du
véhicule (partie droite), plusieurs type de vue
peut être affichée (partie gauche) :
- vue arrière standard,
- vue arrière à 180°,
- vue zoom arrière reconstituée.
Principe de reconstitution
d’image
Le système affiche la vue contextuelle (partie
gauche) ainsi qu'une vue de dessus du
véhicule dans son environnement proche.
Par défaut, le mode AUTOmatique est activé.
Dans ce mode, le système choisit la meilleur
vue à afficher (standard ou zoom) en fonction
des informations transmises par l’aide au
stationnement.
La vue à 180° est disponible uniquement par
les menus.
L'affichage disparaît au-delà d'environ
10 km/h.
La fonction se désactive
automatiquement environ 7 secondes
après le retrait de la marche arrière ou
à l'ouverture d'une porte ou du volet de
coffre. Ce système est une aide visuelle qui
ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Les images, fournies par les caméras,
peuvent apparaître déformées par
l’environnement (conditions extérieures,
mode de conduite, ...).
La présence de zones d'ombre,
en cas d'ensoleillement, ou des
conditions d'éclairage insuffisantes
peuvent assombrir l'image et réduire le
contraste.
Le système, à l’aide de la caméra arrière,
enregistre les alentours du véhicule lors de la
manoeuvre. Une image du dessus de votre
véhicule dans son environnement proche est
reconstituée (représentée entre les crochets
bleus) en temps réel au fur et à mesure de la
manoeuvre.
Cette représentation permet de faciliter
l’alignement de votre véhicule lors de
stationnement et de visualiser l’ensemble des
obstacles à proximités.
Cette vue reconstruite s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Proace_fr_Chap06_conduite_ed01-2016.indd 25915/07/2016 16:24

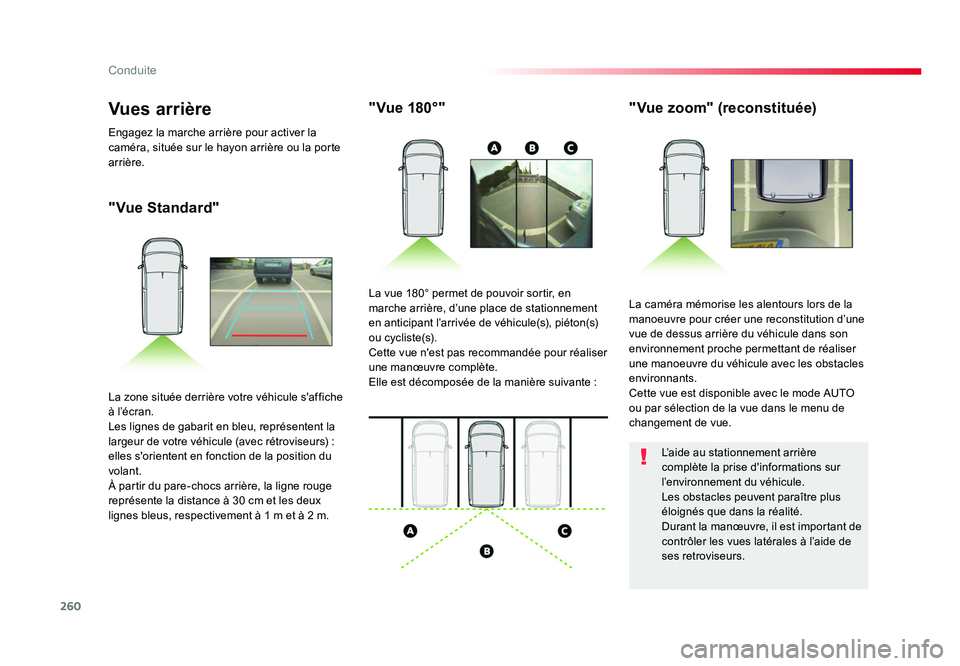

260
Conduite
"Vue Standard"" Vue 180°"
"Vue zoom" (reconstituée)
La caméra mémorise les alentours lors de la
manoeuvre pour créer une reconstitution d’une
vue de dessus arrière du véhicule dans son
environnement proche permettant de réaliser
une manoeuvre du véhicule avec les obstacles
environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection de la vue dans le menu de
changement de vue.
La vue 180° permet de pouvoir sortir, en
marche arrière, d’une place de stationnement
en anticipant l’arrivée de véhicule(s), piéton(s)
ou cycliste(s).
Cette vue n'est pas recommandée pour réaliser
une manœuvre complète.
Elle est décomposée de la manière suivante :
La zone située derrière votre véhicule s'affiche
à l’écran.
Les lignes de gabarit en bleu, représentent la
largeur de votre véhicule (avec rétroviseurs) :
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge
représente la distance à 30 cm et les deux
lignes bleus, respectivement à 1 m et à 2 m.
Vues arrière
Engagez la marche arrière pour activer la
caméra, située sur le hayon arrière ou la porte
arrière.
L’aide au stationnement arrière
complète la prise d'informations sur
l’environnement du véhicule.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les vues latérales à l’aide de
ses retroviseurs.
Proace_fr_Chap06_conduite_ed01-2016.indd 26015/07/2016 16:24
