sensor TOYOTA PROACE 2020 Instruksjoner for bruk (in Norwegian)

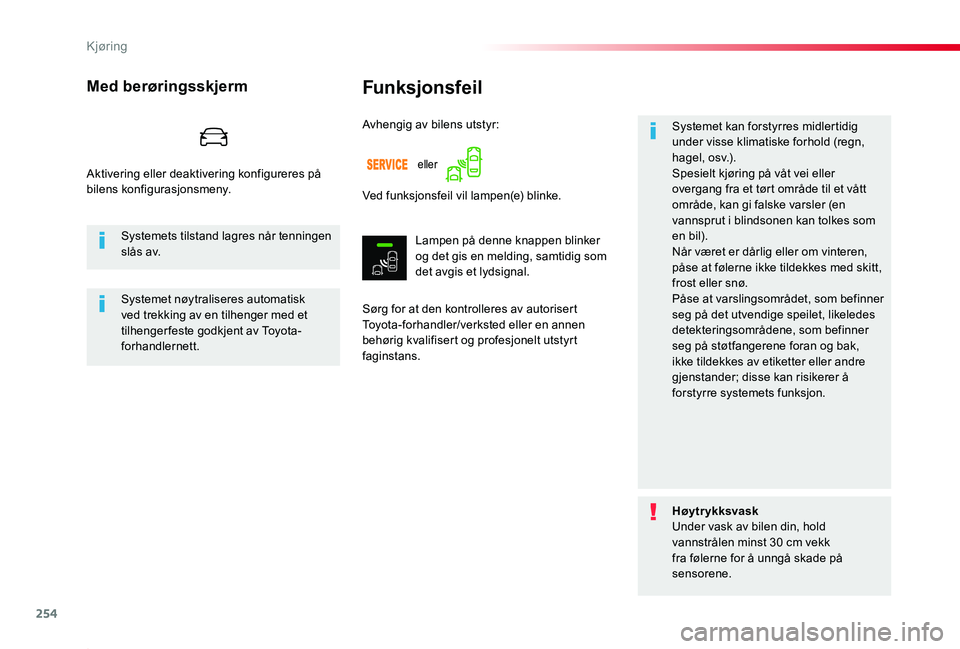

254
Proace_no_Chap06_conduite_ed01-2019
Funksjonsfeil
Sørg for at den kontrolleres av autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Systemet kan forstyrres midlertidig under visse klimatiske forhold (regn, hagel, osv.).Spesielt kjøring på våt vei eller overgang fra et tørt område til et vått område, kan gi falske varsler (en vannsprut i blindsonen kan tolkes som en bil).Når været er dårlig eller om vinteren, påse at følerne ikke tildekkes med skitt, frost eller snø.Påse at varslingsområdet, som befinner seg på det utvendige speilet, likeledes detekteringsområdene, som befinner seg på støtfangerene foran og bak, ikke tildekkes av etiketter eller andre gjenstander; disse kan risikerer å forstyrre systemets funksjon.
Avhengig av bilens utstyr:
Med berøringsskjerm
Ved funksjonsfeil vil lampen(e) blinke.
Lampen på denne knappen blinker og det gis en melding, samtidig som det avgis et lydsignal.
Systemets tilstand lagres når tenningen s l å s av.
Systemet nøytraliseres automatisk ved trekking av en tilhenger med et tilhengerfeste godkjent av Toyota-forhandlernett.
Høytr ykksvaskUnder vask av bilen din, hold vannstrålen minst 30 cm vekk
fra følerne for å unngå skade på sensorene.
ellerAktivering eller deaktivering konfigureres på bilens konfigurasjonsmeny.
Kjøring

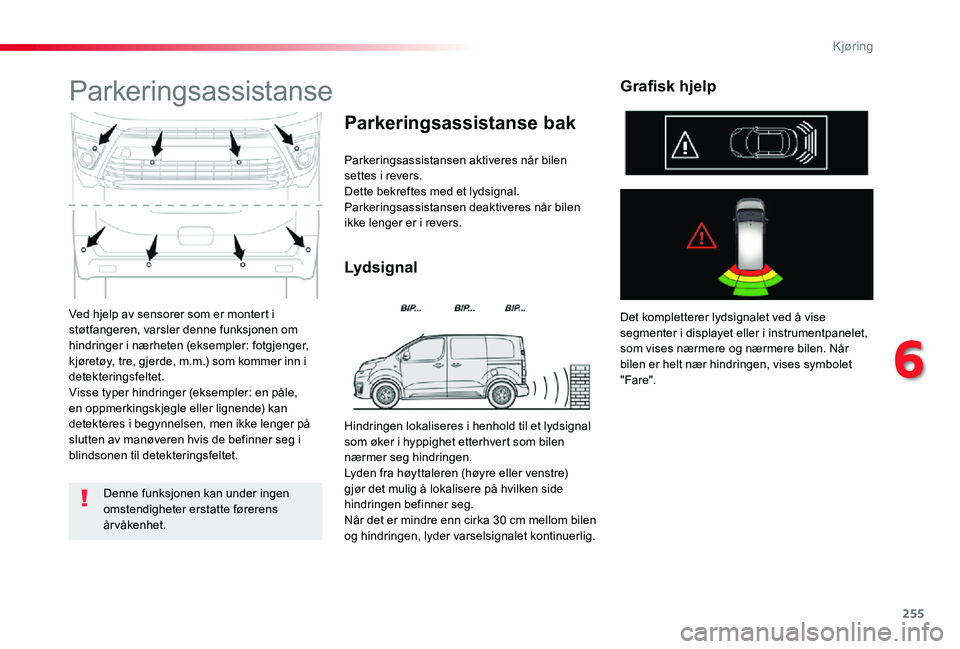

255
Proace_no_Chap06_conduite_ed01-2019
Ved hjelp av sensorer som er montert i støtfangeren, varsler denne funksjonen om hindringer i nærheten (eksempler: fotgjenger, kjøretøy, tre, gjerde, m.m.) som kommer inn i detekteringsfeltet.Visse typer hindringer (eksempler: en påle, en oppmerkingskjegle eller lignende) kan detekteres i begynnelsen, men ikke lenger på slutten av manøveren hvis de befinner seg i blindsonen til detekteringsfeltet.
Parkeringsassistanse
Parkeringsassistansen aktiveres når bilen settes i revers.Dette bekreftes med et lydsignal.Parkeringsassistansen deaktiveres når bilen ikke lenger er i revers.
Lydsignal
Parkeringsassistanse bak
Det kompletterer lydsignalet ved å vise segmenter i displayet eller i instrumentpanelet, som vises nærmere og nærmere bilen. Når bilen er helt nær hindringen, vises symbolet " Fare".
Grafisk hjelp
Denne funksjonen kan under ingen omstendigheter erstatte førerens årvåkenhet.
Hindringen lokaliseres i henhold til et lydsignal som øker i hyppighet etterhvert som bilen nærmer seg hindringen.Lyden fra høyttaleren (høyre eller venstre) gjør det mulig å lokalisere på hvilken side hindringen befinner seg.Når det er mindre enn cirka 30 cm mellom bilen og hindringen, lyder varselsignalet kontinuerlig.
6
Kjøring

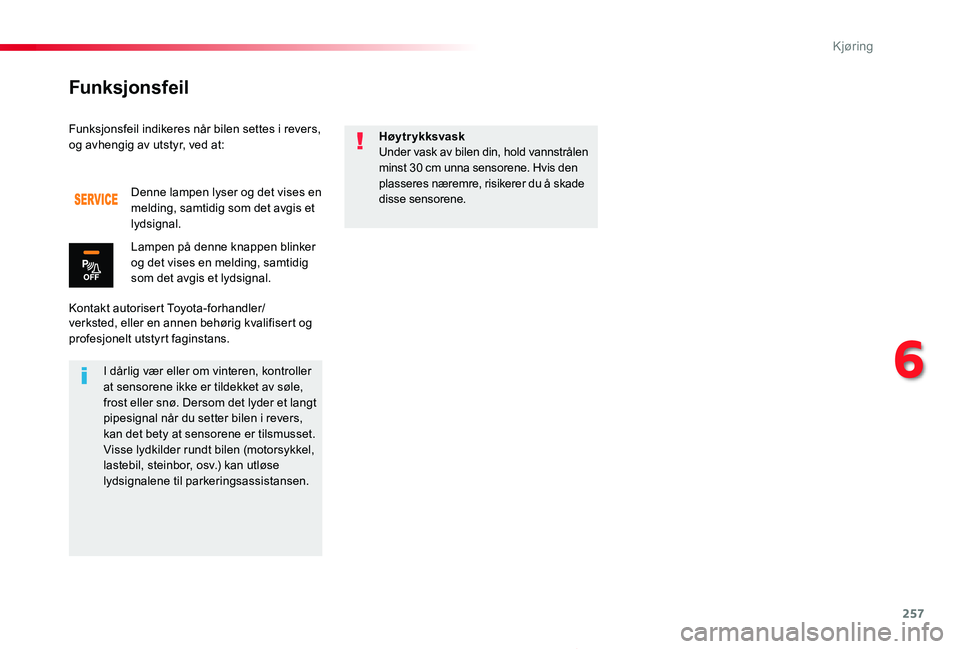

257
Proace_no_Chap06_conduite_ed01-2019
Funksjonsfeil indikeres når bilen settes i revers, og avhengig av utstyr, ved at:
Kontakt autorisert Toyota-forhandler/verksted, eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Denne lampen lyser og det vises en melding, samtidig som det avgis et lydsignal.
Lampen på denne knappen blinker og det vises en melding, samtidig som det avgis et lydsignal.
I dårlig vær eller om vinteren, kontroller at sensorene ikke er tildekket av søle, frost eller snø. Dersom det lyder et langt pipesignal når du setter bilen i revers, kan det bety at sensorene er tilsmusset.Visse lydkilder rundt bilen (motorsykkel, lastebil, steinbor, osv.) kan utløse lydsignalene til parkeringsassistansen.
Høytr ykksvaskUnder vask av bilen din, hold vannstrålen minst 30 cm unna sensorene. Hvis den plasseres næremre, risikerer du å skade disse sensorene.
Funksjonsfeil
6
Kjøring

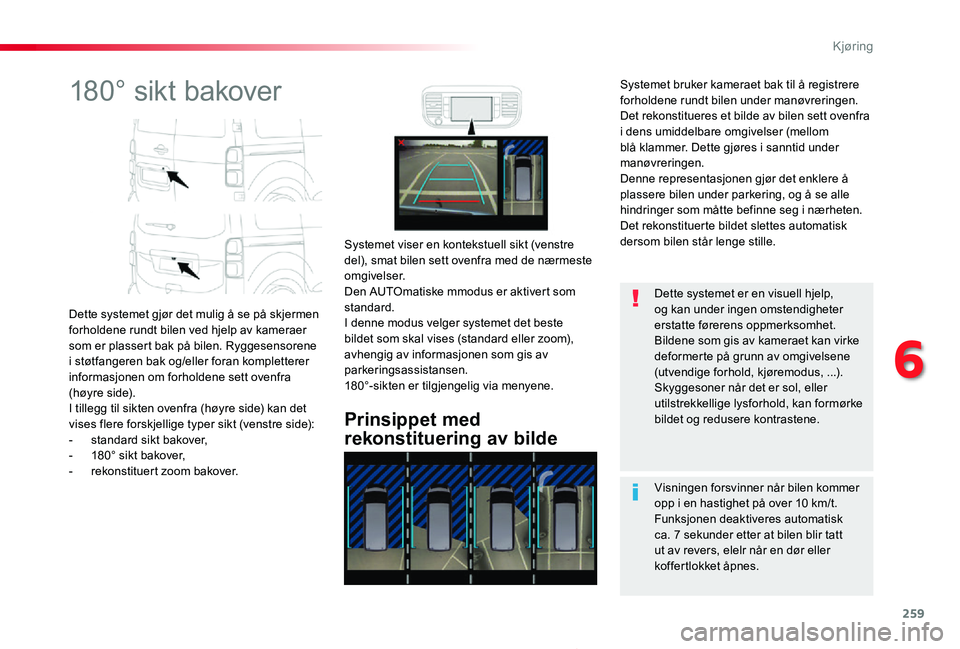

259
Proace_no_Chap06_conduite_ed01-2019
180° sikt bakover
Dette systemet gjør det mulig å se på skjermen forholdene rundt bilen ved hjelp av kameraer som er plassert bak på bilen. Ryggesensorene i støtfangeren bak og/eller foran kompletterer informasjonen om forholdene sett ovenfra (høyre side).I tillegg til sikten ovenfra (høyre side) kan det vises flere forskjellige typer sikt (venstre side):- standard sikt bakover,- 180° sikt bakover,- rekonstituert zoom bakover.
Prinsippet med
rekonstituering av bilde
Systemet viser en kontekstuell sikt (venstre del), smat bilen sett ovenfra med de nærmeste omgivelser.Den AUTOmatiske mmodus er aktivert som standard.I denne modus velger systemet det beste bildet som skal vises (standard eller zoom), avhengig av informasjonen som gis av parkeringsassistansen.180°-sikten er tilgjengelig via menyene.
Visningen forsvinner når bilen kommer opp i en hastighet på over 10 km/t.Funksjonen deaktiveres automatisk ca. 7 sekunder etter at bilen blir tatt
ut av revers, elelr når en dør eller koffertlokket åpnes.
Dette systemet er en visuell hjelp, og kan under ingen omstendigheter erstatte førerens oppmerksomhet.Bildene som gis av kameraet kan virke deformerte på grunn av omgivelsene (utvendige forhold, kjøremodus, ...).Skyggesoner når det er sol, eller utilstrekkellige lysforhold, kan formørke bildet og redusere kontrastene.
Systemet bruker kameraet bak til å registrere forholdene rundt bilen under manøvreringen. Det rekonstitueres et bilde av bilen sett ovenfra i dens umiddelbare omgivelser (mellom blå klammer. Dette gjøres i sanntid under manøvreringen.Denne representasjonen gjør det enklere å plassere bilen under parkering, og å se alle hindringer som måtte befinne seg i nærheten.Det rekonstituerte bildet slettes automatisk dersom bilen står lenge stille.
6
Kjøring

261
Proace_no_Chap06_conduite_ed01-2019
Aktivering
Aktiveringen skjer automatisk når bilen settes i revers.Funksjonen vises i berøringsskjermen. For å lukke skjermbildet, trykk på det røde krysset øverst til venstre.
Når undermenyen vises, velg en av følgende siktfunksjoner:
"Standard sikt".
"18 0 ° sik t ".
"Zoom".
"AUTO - m o dus".
Du kan på et hvilket som helst tidspunkt velge displaypodus ved å trykke i denne sonen.
Sjekk regelmessig at kameralinsene er rene.Rengjør regelmessig ryggekameraet med en myk, ikke fuktig klut.
"AUTO- modus"
Denne modus er aktivert som standard.Ved hjelp av sensorene i støtfangeren bak går man fra sikt bakover til sikt ovenfra når man nærmer seg en hindring under en manøver.
Funksjonen blir automatisk nøytralisert dersom du trekker en tilhenger, eller dersom et sykkelstativ er montert på tilhenger festet (for biler med tilhengerfeste som er montert etter fabrikantens forholdsregler).
Modus for hurtigstart
Denne modusen gir raskt en kontekstuell sikt (venstre del) og sikt over bilen sett ovenfra.
Høytr ykksspyling (eksempel: med søle)Ved vask av bilen, påse at vannspruten ikke kommer nærmere enn 30 cm fra kameralinsene, for å unngå å skade
dem.
En melding (på engelsk) ber deg om å sjekke forholdene rundt bilen før manøvreringen s t a r t e r.
6
Kjøring

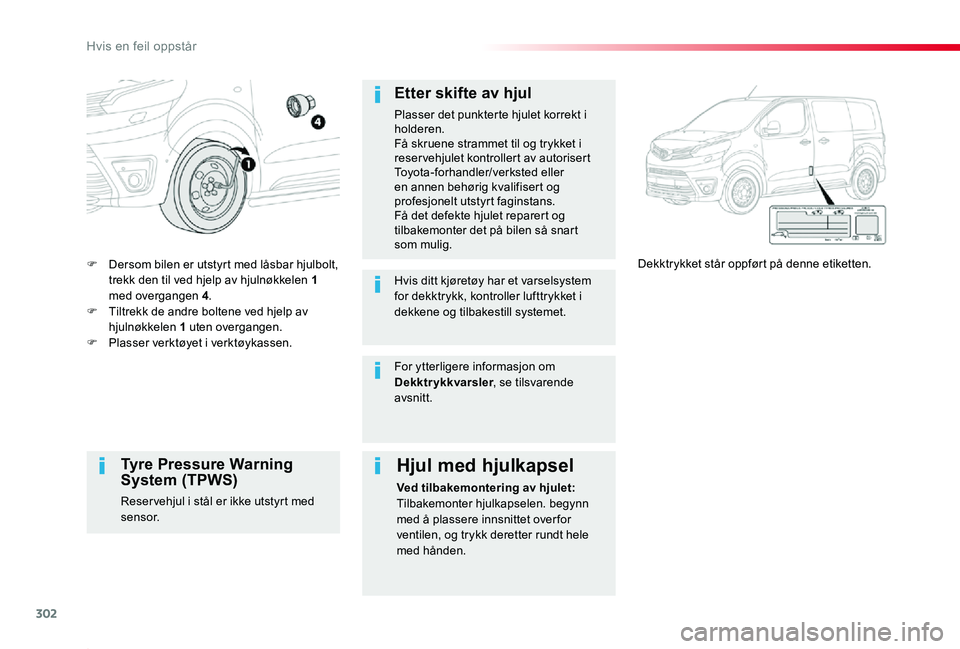

302
Proace_no_Chap08_En-cas-de-panne_ed01-2019
F Dersom bilen er utstyrt med låsbar hjulbolt, trekk den til ved hjelp av hjulnøkkelen 1 med overgangen 4.F Tiltrekk de andre boltene ved hjelp av hjulnøkkelen 1 uten overgangen.F Plasser verktøyet i verktøykassen.
Dekktrykket står oppført på denne etiketten.
Etter skifte av hjul
Plasser det punkterte hjulet korrekt i holderen.Få skruene strammet til og trykket i reservehjulet kontrollert av autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.Få det defekte hjulet reparert og tilbakemonter det på bilen så snart som mulig.
Hvis ditt kjøretøy har et varselsystem for dekktrykk, kontroller lufttrykket i dekkene og tilbakestill systemet.
Tyre Pressure Warning System (TPWS)
Reser vehjul i stål er ikke utstyrt med sensor.
Hjul med hjulkapsel
Ved tilbakemontering av hjulet: Tilbakemonter hjulkapselen. begynn med å plassere innsnittet over for ventilen, og trykk deretter rundt hele
med hånden.
For ytterligere informasjon om Dekktrykkvarsler, se tilsvarende avsnitt.
Hvis en feil oppstår

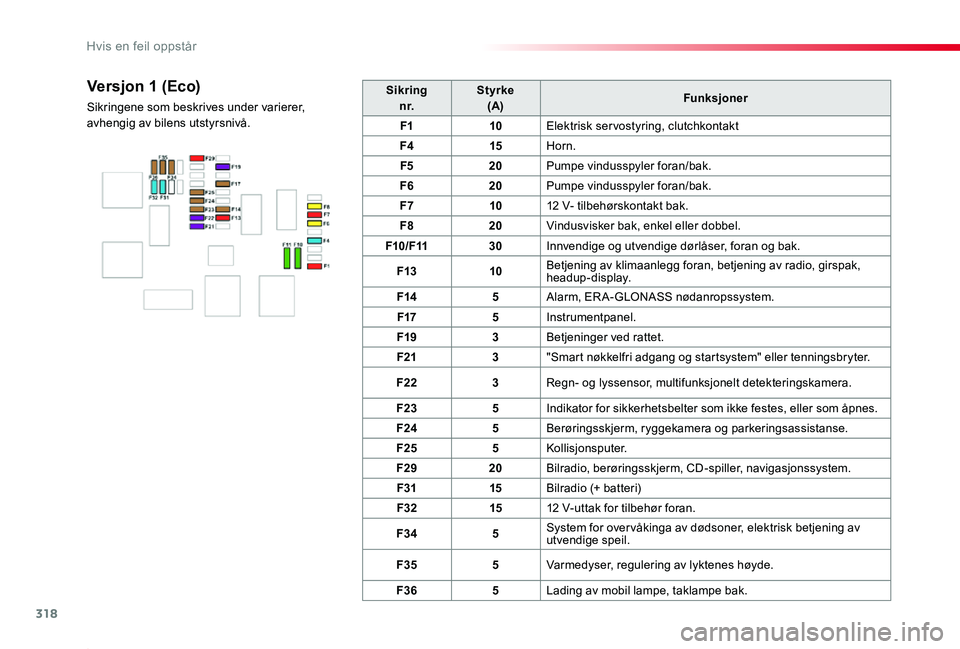

318
Proace_no_Chap08_En-cas-de-panne_ed01-2019
Sikring n r.Styrke (A)Funksjoner
F110Elektrisk servostyring, clutchkontakt
F415Horn.
F520Pumpe vindusspyler foran/bak.
F620Pumpe vindusspyler foran/bak.
F71012 V- tilbehørskontakt bak.
F820Vindusvisker bak, enkel eller dobbel.
F10/F1130Innvendige og utvendige dørlåser, foran og bak.
F1310Betjening av klimaanlegg foran, betjening av radio, girspak, headup-display.
F145Alarm, ER A-GLONASS nødanropssystem.
F175Instrumentpanel.
F193Betjeninger ved rattet.
F213"Smart nøkkelfri adgang og startsystem" eller tenningsbryter.
F223Regn- og lyssensor, multifunksjonelt detekteringskamera.
F235Indikator for sikkerhetsbelter som ikke festes, eller som åpnes.
F245Berøringsskjerm, ryggekamera og parkeringsassistanse.
F255Kollisjonsputer.
F2920Bilradio, berøringsskjerm, CD-spiller, navigasjonssystem.
F3115Bilradio (+ batteri)
F321512 V-uttak for tilbehør foran.
F345System for over våkinga av dødsoner, elektrisk betjening av utvendige speil.
F355Varmedyser, regulering av lyktenes høyde.
F365Lading av mobil lampe, taklampe bak.
Versjon 1 (Eco)
Sikringene som beskrives under varierer, avhengig av bilens utstyrsnivå.
Hvis en feil oppstår

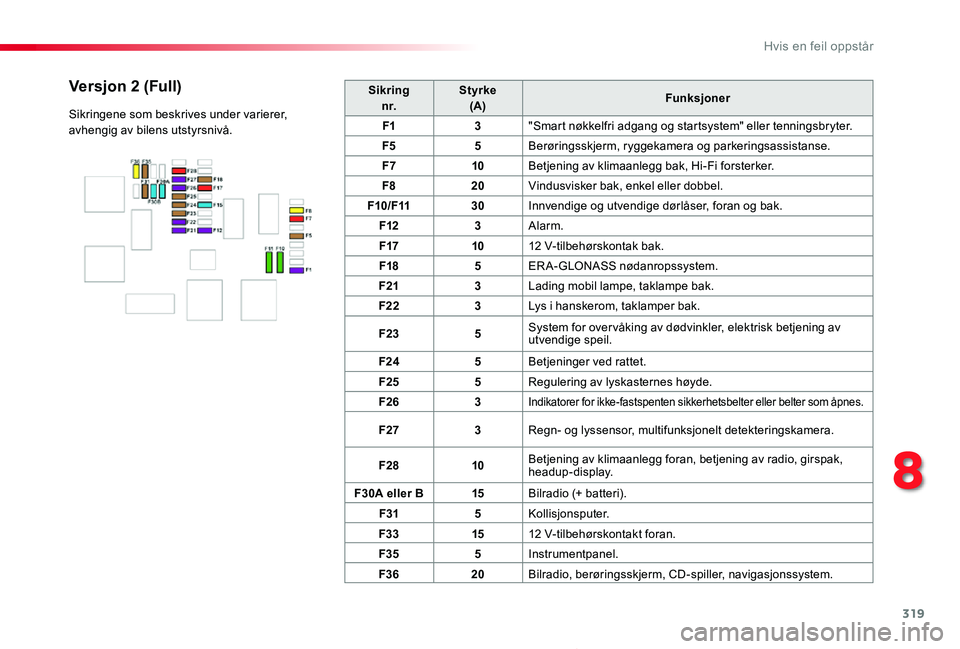

319
Proace_no_Chap08_En-cas-de-panne_ed01-2019
Sikring n r.Styrke (A)Funksjoner
F13"Smart nøkkelfri adgang og startsystem" eller tenningsbryter.
F55Berøringsskjerm, ryggekamera og parkeringsassistanse.
F710Betjening av klimaanlegg bak, Hi-Fi forsterker.
F820Vindusvisker bak, enkel eller dobbel.
F10/F1130Innvendige og utvendige dørlåser, foran og bak.
F123Alarm.
F171012 V-tilbehørskontak bak.
F185ERA-GLONASS nødanropssystem.
F213Lading mobil lampe, taklampe bak.
F223Lys i hanskerom, taklamper bak.
F235System for over våking av dødvinkler, elektrisk betjening av utvendige speil.
F245Betjeninger ved rattet.
F255Regulering av lyskasternes høyde.
F263Indikatorer for ikke-fastspenten sikkerhetsbelter eller belter som åpnes.
F273Regn- og lyssensor, multifunksjonelt detekteringskamera.
F2810Betjening av klimaanlegg foran, betjening av radio, girspak, headup-display.
F30A eller B15Bilradio (+ batteri).
F315Kollisjonsputer.
F331512 V-tilbehørskontakt foran.
F355Instrumentpanel.
F3620Bilradio, berøringsskjerm, CD-spiller, navigasjonssystem.
Versjon 2 (Full)
Sikringene som beskrives under varierer, avhengig av bilens utstyrsnivå.
8
Hvis en feil oppstår

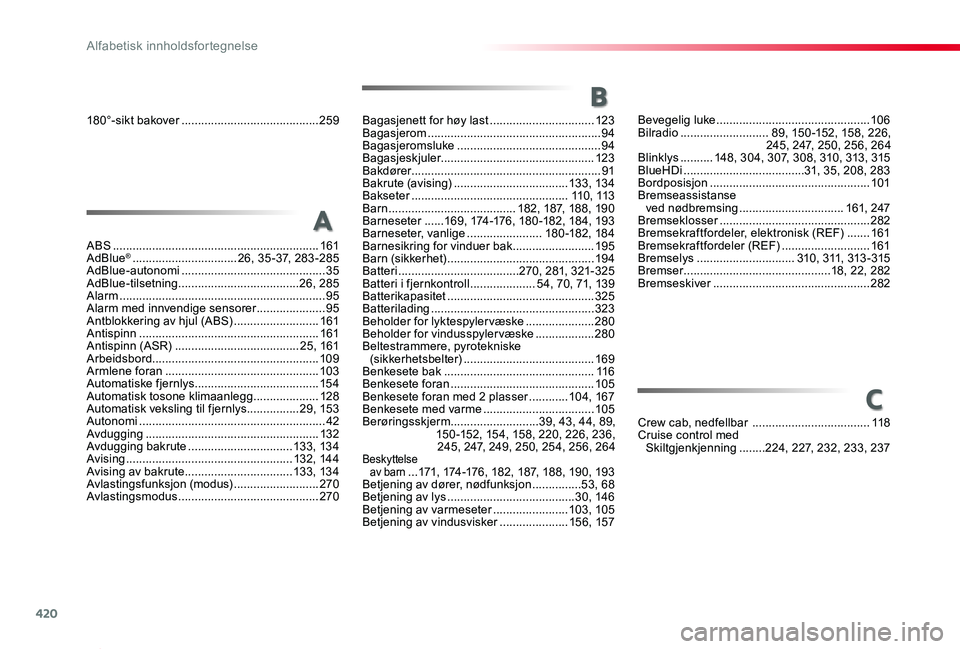

420
Proace_no_Chap11_index-alpha_ed01-2019
ABS ...............................................................161AdBlue® ................................26, 35-37, 283-285AdBlue-autonomi ............................................35AdBlue-tilsetning .....................................26, 285Alarm ...............................................................95Alarm med innvendige sensorer .....................95Antblokkering av hjul (ABS) ..........................161Antispinn .......................................................161Antispinn (ASR) ......................................25, 161Arbeidsbord...................................................109Armlene foran ...............................................103Automatiske fjernlys......................................15 4Automatisk tosone klimaanlegg ....................128Automatisk veksling til fjernlys................29, 15 3Autonomi .........................................................42Avdugging .....................................................132Avdugging bakrute ................................13 3, 13 4Avising ...................................................132, 14 4Avising av bakrute .................................13 3, 13 4Avlastingsfunksjon (modus) ..........................270Avlastingsmodus ...........................................270
Bagasjenett for høy last ................................123Bagasjerom .....................................................94Bagasjeromsluke ............................................94Bagasjeskjuler...............................................123Bakdører..........................................................91Bakrute (avising) ...................................13 3, 13 4Bakseter ................................................11 0, 113Barn .......................................182, 187, 188, 19 0Barneseter ......169, 174-176, 18 0-182, 18 4, 193Barneseter, vanlige .......................18 0-182, 18 4Barnesikring for vinduer bak .........................195Barn (sikkerhet) .............................................19 4Batteri .....................................270, 281, 321-325Batteri i fjernkontroll ....................54, 70, 71, 13 9Batterikapasitet .............................................325Batterilading ..................................................323Beholder for lyktespylervæske .....................280Beholder for vindusspylervæske ..................280Beltestrammere, pyrotekniske (sikkerhetsbelter) ........................................169Benkesete bak ..............................................11 6Benkesete foran ............................................105Benkesete foran med 2 plasser ............104, 167Benkesete med varme ..................................105Berøringsskjerm ...........................39, 43, 44, 89, 15 0-152, 15 4, 15 8, 220, 226, 236, 245, 247, 249, 250, 254, 256, 264Beskyttelse av barn ...171, 174-176, 182, 187, 188, 19 0, 193Betjening av dører, nødfunksjon ...............53, 68Betjening av lys .......................................30, 14 6Betjening av varmeseter .......................103, 105Betjening av vindusvisker .....................15 6, 157
A
C
B
Bevegelig luke ...............................................10 6Bilradio ...........................89, 15 0-152, 15 8, 226, 245, 247, 250, 256, 264Blinklys ..........148, 304, 307, 308, 310, 313, 315BlueHDi .....................................31, 35, 208, 283Bordposisjon .................................................101Bremseassistanse ved nødbremsing ................................161, 247Bremseklosser ..............................................282Bremsekraftfordeler, elektronisk (REF) .......161Bremsekraftfordeler (REF) ...........................161Bremselys ..............................310, 311, 313-315Bremser .............................................18, 22, 282Bremseskiver ................................................282
Crew cab, nedfellbar ....................................11 8Cruise control med Skiltgjenkjenning ........224, 227, 232, 233, 237
180°-sikt bakover ..........................................259
Alfabetisk innholdsfortegnelse
