221
Proace_no_Chap06_conduite_ed01-2019

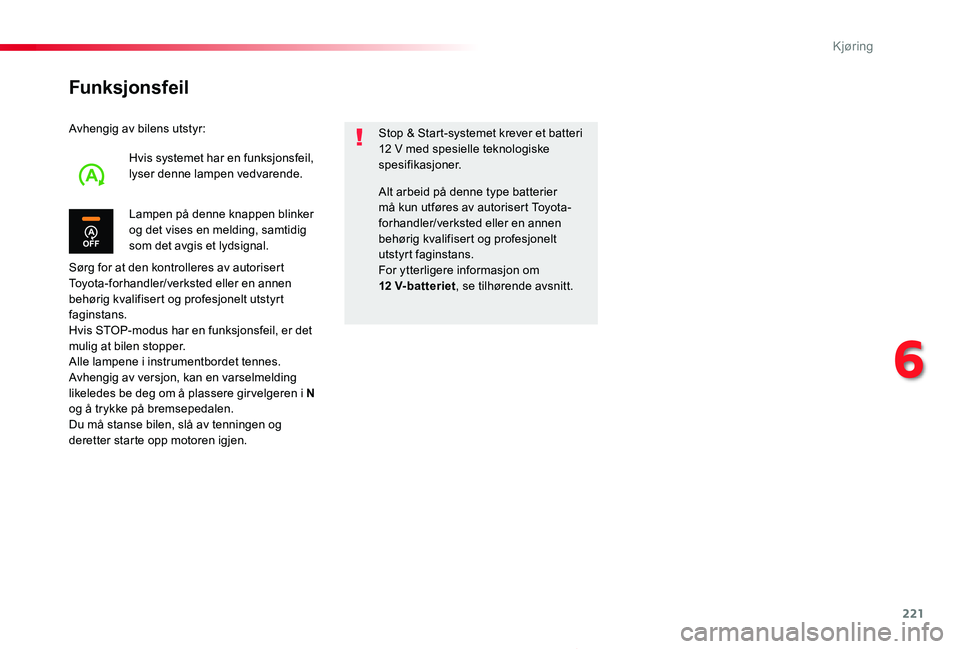

Funksjonsfeil
Avhengig av bilens utstyr:
Sørg for at den kontrolleres av autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.Hvis STOP-modus har en funksjonsfeil, er det mulig at bilen stopper.Alle lampene i instrumentbordet tennes.Avhengig av versjon, kan en varselmelding likeledes be deg om å plassere gir velgeren i N og å trykke på bremsepedalen.Du må stanse bilen, slå av tenningen og deretter starte opp motoren igjen.
Stop & Start-systemet krever et batteri 12 V med spesielle teknologiske spesifikasjoner.
Lampen på denne knappen blinker og det vises en melding, samtidig som det avgis et lydsignal.
Hvis systemet har en funksjonsfeil, lyser denne lampen vedvarende.
Alt arbeid på denne type batterier må kun utføres av autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt
utstyrt faginstans.For ytterligere informasjon om 12 V-batteriet, se tilhørende avsnitt.
6
Kjøring

222
Proace_no_Chap06_conduite_ed01-2019

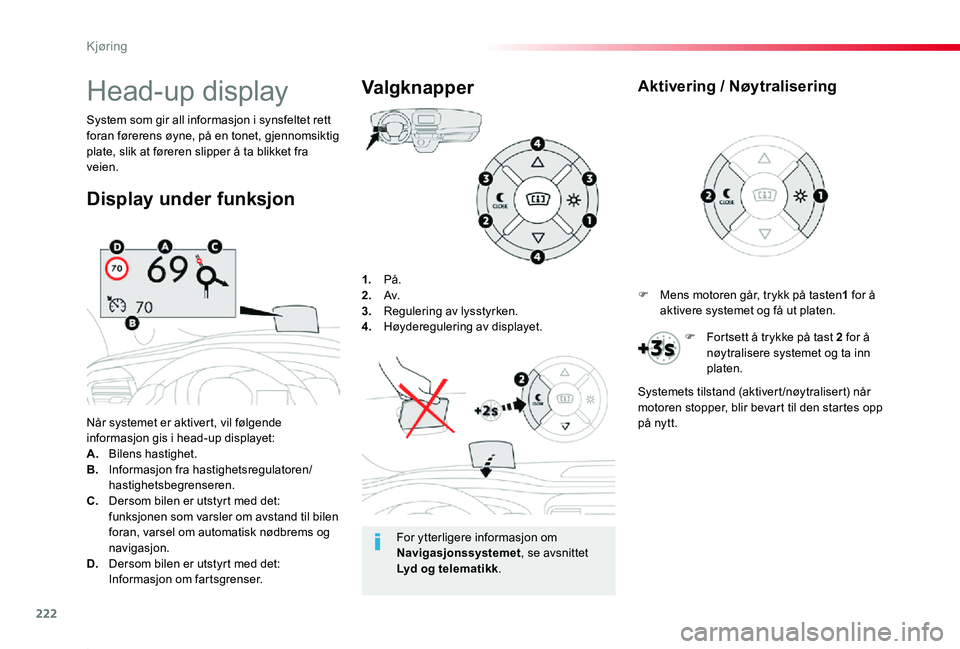

1. På.2. Av.3. Regulering av lysstyrken.4. Høyderegulering av displayet.
Når systemet er aktivert, vil følgende informasjon gis i head-up displayet:A. Bilens hastighet.B. Informasjon fra hastighetsregulatoren/hastighetsbegrenseren.C. Dersom bilen er utstyrt med det: funksjonen som varsler om avstand til bilen foran, varsel om automatisk nødbrems og navigasjon.D. Dersom bilen er utstyrt med det: Informasjon om fartsgrenser.
System som gir all informasjon i synsfeltet rett foran førerens øyne, på en tonet, gjennomsiktig plate, slik at føreren slipper å ta blikket fra veien.
Valgknapper
Display under funksjon
Head-up display
For ytterligere informasjon om Navigasjonssystemet, se avsnittet Lyd og telematikk.
F Mens motoren går, trykk på tasten1 for å aktivere systemet og få ut platen.
Aktivering / Nøytralisering
F Fortsett å trykke på tast 2 for å nøytralisere systemet og ta inn platen.
Systemets tilstand (aktivert/nøytralisert) når motoren stopper, blir bevart til den startes opp på nytt.
Kjøring

246
Proace_no_Chap06_conduite_ed01-2019

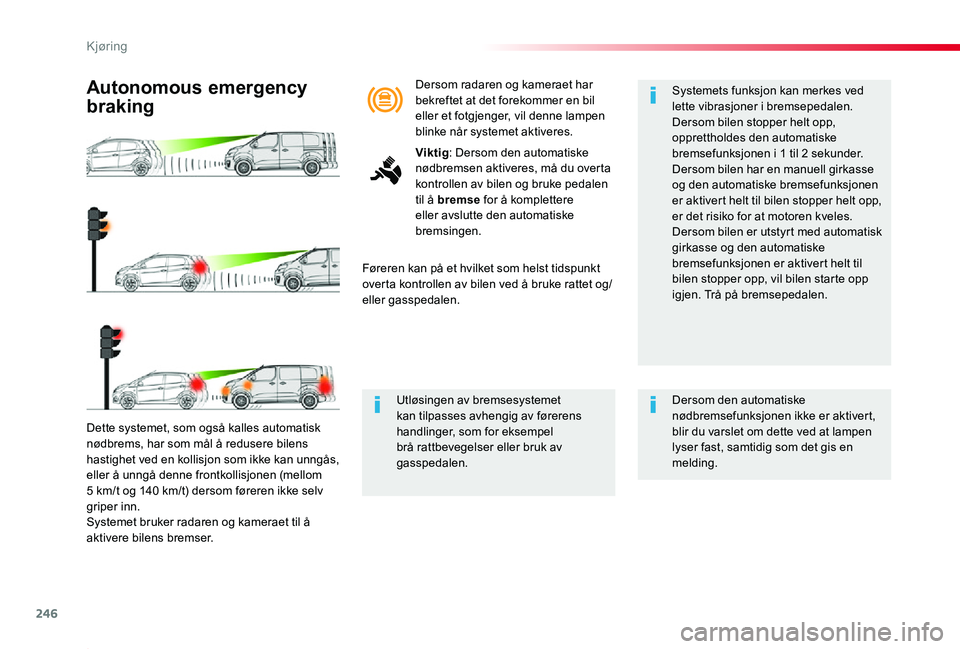

Dette systemet, som også kalles automatisk nødbrems, har som mål å redusere bilens hastighet ved en kollisjon som ikke kan unngås, eller å unngå denne frontkollisjonen (mellom 5 km/t og 140 km/t) dersom føreren ikke selv griper inn.Systemet bruker radaren og kameraet til å aktivere bilens bremser.
Autonomous emergency
braking
Føreren kan på et hvilket som helst tidspunkt overta kontrollen av bilen ved å bruke rattet og/eller gasspedalen.
Systemets funksjon kan merkes ved lette vibrasjoner i bremsepedalen.Dersom bilen stopper helt opp, opprettholdes den automatiske bremsefunksjonen i 1 til 2 sekunder.Dersom bilen har en manuell girkasse og den automatiske bremsefunksjonen er aktivert helt til bilen stopper helt opp, er det risiko for at motoren kveles.Dersom bilen er utstyrt med automatisk girkasse og den automatiske bremsefunksjonen er aktivert helt til bilen stopper opp, vil bilen starte opp igjen. Trå på bremsepedalen.
Dersom den automatiske nødbremsefunksjonen ikke er aktivert, blir du varslet om dette ved at lampen lyser fast, samtidig som det gis en melding.
Dersom radaren og kameraet har bekreftet at det forekommer en bil eller et fotgjenger, vil denne lampen blinke når systemet aktiveres.
Viktig: Dersom den automatiske nødbremsen aktiveres, må du overta kontrollen av bilen og bruke pedalen til å bremse for å komplettere eller avslutte den automatiske bremsingen.
Utløsingen av bremsesystemet kan tilpasses avhengig av førerens handlinger, som for eksempel brå rattbevegelser eller bruk av gasspedalen.
Kjøring

265
Proace_no_Chap07_info-pratiques_ed01-2019

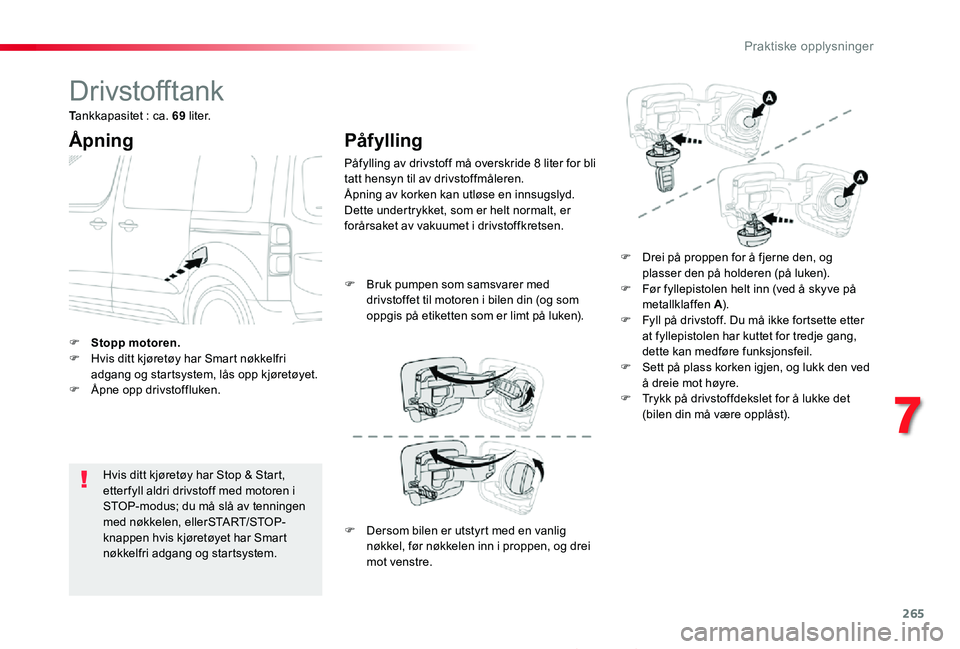

Drivstofftank
Åpning
Hvis ditt kjøretøy har Stop & Start, etter fyll aldri drivstoff med motoren i STOP-modus; du må slå av tenningen med nøkkelen, ellerSTART/STOP-knappen hvis kjøretøyet har Smart nøkkelfri adgang og startsystem.
F Stopp motoren.F Hvis ditt kjøretøy har Smart nøkkelfri adgang og startsystem, lås opp kjøretøyet.F Åpne opp drivstoffluken.
Påfylling
Påfylling av drivstoff må overskride 8 liter for bli tatt hensyn til av drivstoffmåleren.Åpning av korken kan utløse en innsugslyd. Dette undertrykket, som er helt normalt, er forårsaket av vakuumet i drivstoffkretsen.
F Drei på proppen for å fjerne den, og plasser den på holderen (på luken).F Før fyllepistolen helt inn (ved å skyve på metallklaffen A).F Fyll på drivstoff. Du må ikke fortsette etter at fyllepistolen har kuttet for tredje gang, dette kan medføre funksjonsfeil.F Sett på plass korken igjen, og lukk den ved å dreie mot høyre.F Trykk på drivstoffdekslet for å lukke det (bilen din må være opplåst).
F Bruk pumpen som samsvarer med drivstoffet til motoren i bilen din (og som oppgis på etiketten som er limt på luken).
Tankkapasitet : ca. 69 l i t e r.
F Dersom bilen er utstyrt med en vanlig
nøkkel, før nøkkelen inn i proppen, og drei mot venstre.
7
Praktiske opplysninger

276
Praktiske opplysninger
Proace_no_Chap07_info-pratiques_ed01-2019

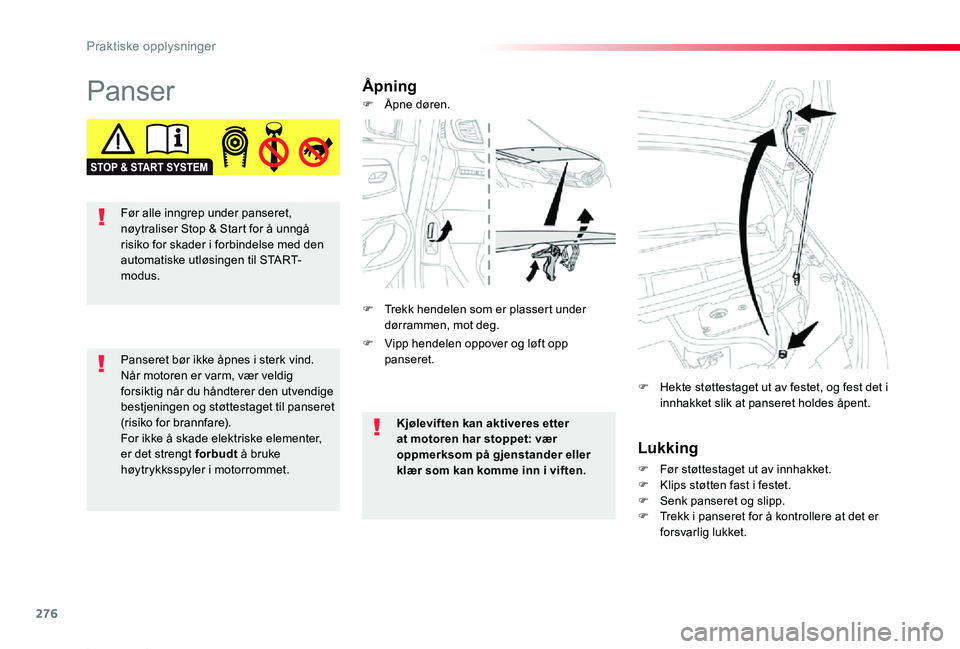

PanserÅpning
Lukking
F Før støttestaget ut av innhakket.F Klips støtten fast i festet.F Senk panseret og slipp.F Trekk i panseret for å kontrollere at det er forsvarlig lukket.
F Hekte støttestaget ut av festet, og fest det i innhakket slik at panseret holdes åpent.
Panseret bør ikke åpnes i sterk vind.Når motoren er varm, vær veldig forsiktig når du håndterer den utvendige bestjeningen og støttestaget til panseret (risiko for brannfare).For ikke å skade elektriske elementer, er det strengt forbudt å bruke høytrykksspyler i motorrommet.
Kjøleviften kan aktiveres etter at motoren har stoppet: vær oppmerksom på gjenstander eller klær som kan komme inn i viften.
F Vipp hendelen oppover og løft opp panseret.
F Åpne døren.
F Trekk hendelen som er plassert under dørrammen, mot deg.
Før alle inngrep under panseret, nøytraliser Stop & Start for å unngå risiko for skader i forbindelse med den automatiske utløsingen til START-modus.

281
Proace_no_Chap07_info-pratiques_ed01-2019

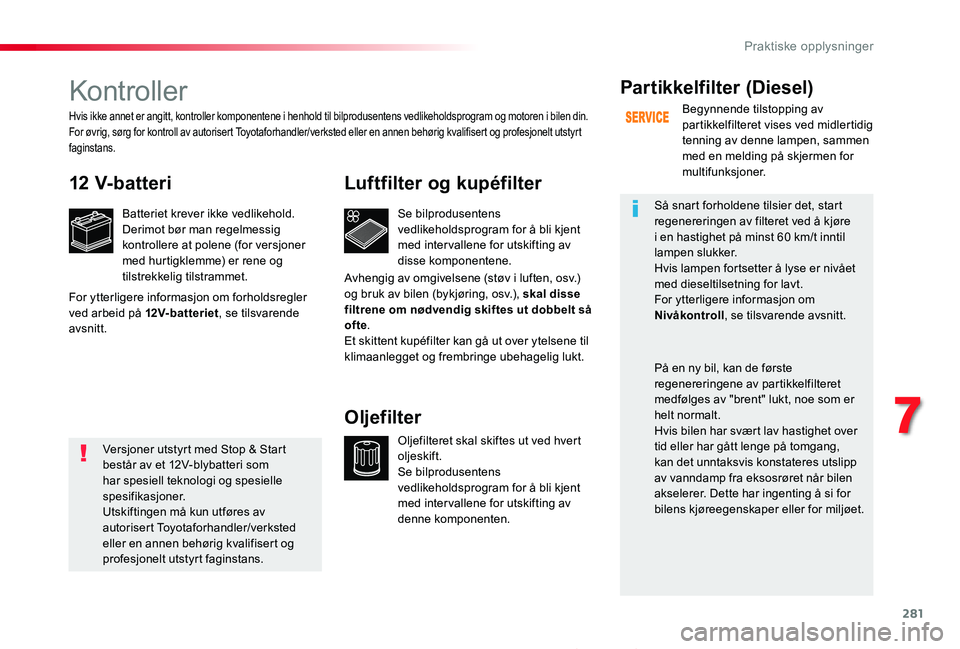

Kontroller
12 V-batteri
Batteriet krever ikke vedlikehold.Derimot bør man regelmessig kontrollere at polene (for versjoner med hurtigklemme) er rene og tilstrekkelig tilstrammet.
Se bilprodusentens vedlikeholdsprogram for å bli kjent med intervallene for utskifting av disse komponentene.
Luftfilter og kupéfilter
Oljefilteret skal skiftes ut ved hvert oljeskift.Se bilprodusentens vedlikeholdsprogram for å bli kjent med intervallene for utskifting av denne komponenten.
Oljefilter
Par tikkelfilter (Diesel)
Begynnende tilstopping av partikkelfilteret vises ved midlertidig tenning av denne lampen, sammen med en melding på skjermen for multifunksjoner.
Så snart forholdene tilsier det, start regenereringen av filteret ved å kjøre i en hastighet på minst 60 km/t inntil
lampen slukker.Hvis lampen fortsetter å lyse er nivået med dieseltilsetning for lavt.For ytterligere informasjon om Nivåkontroll, se tilsvarende avsnitt.
På en ny bil, kan de første regenereringene av partikkelfilteret medfølges av "brent" lukt, noe som er helt normalt.Hvis bilen har svært lav hastighet over tid eller har gått lenge på tomgang, kan det unntaksvis konstateres utslipp av vanndamp fra eksosrøret når bilen akselerer. Dette har ingenting å si for bilens kjøreegenskaper eller for miljøet.
Hvis ikke annet er angitt, kontroller komponentene i henhold til bilprodusentens vedlikeholdsprogram og motoren i bilen din.For øvrig, sørg for kontroll av autorisert Toyotaforhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
For ytterligere informasjon om forholdsregler ved arbeid på 12V-batteriet, se tilsvarende avsnitt.
Avhengig av omgivelsene (støv i luften, osv.) og bruk av bilen (bykjøring, osv.), skal disse filtrene om nødvendig skiftes ut dobbelt så ofte.Et skittent kupéfilter kan gå ut over ytelsene til klimaanlegget og frembringe ubehagelig lukt.
Versjoner utstyrt med Stop & Start består av et 12V-blybatteri som har spesiell teknologi og spesielle spesifikasjoner.Utskiftingen må kun utføres av autorisert Toyotaforhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
7
Praktiske opplysninger

285
7
Praktiske opplysninger
Proace_no_Chap07_info-pratiques_ed01-2019

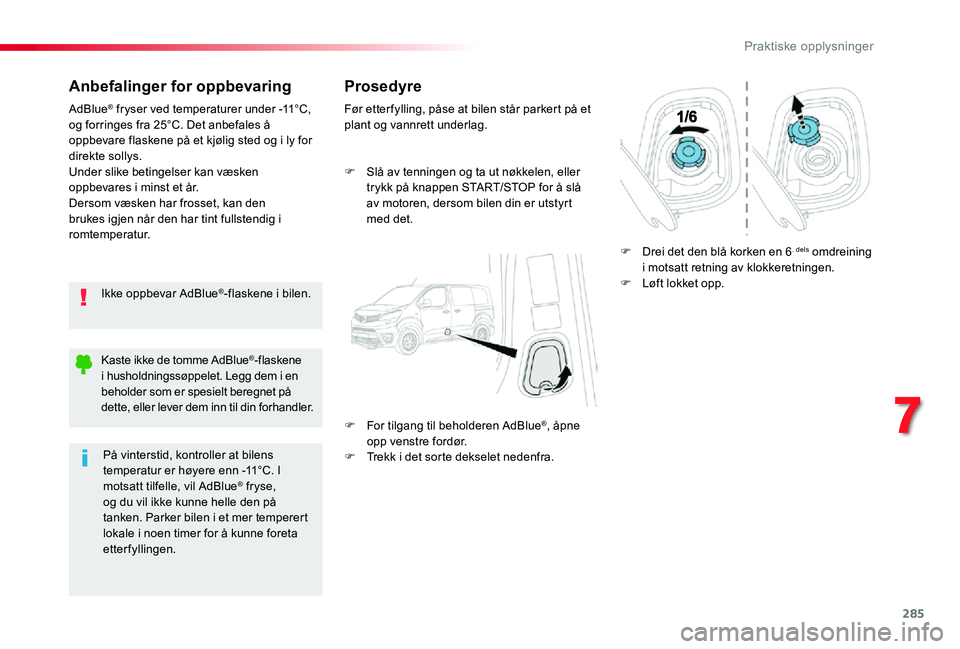

Anbefalinger for oppbevaring
Ikke oppbevar AdBlue®-flaskene i bilen.
AdBlue® fryser ved temperaturer under -11°C, og forringes fra 25°C. Det anbefales å oppbevare flaskene på et kjølig sted og i ly for direkte sollys.Under slike betingelser kan væsken oppbevares i minst et år.Dersom væsken har frosset, kan den brukes igjen når den har tint fullstendig i romtemperatur.
Prosedyre
Før etter fylling, påse at bilen står parkert på et plant og vannrett underlag.
F Slå av tenningen og ta ut nøkkelen, eller trykk på knappen START/STOP for å slå av motoren, dersom bilen din er utstyrt med det.
F For tilgang til beholderen AdBlue®, åpne opp venstre fordør.F Trekk i det sorte dekselet nedenfra.
F Drei det den blå korken en 6. dels omdreining i motsatt retning av klokkeretningen.F Løft lokket opp.
Kaste ikke de tomme AdBlue®-flaskene i husholdningssøppelet. Legg dem i en beholder som er spesielt beregnet på dette, eller lever dem inn til din forhandler.
På vinterstid, kontroller at bilens temperatur er høyere enn -11°C. I motsatt tilfelle, vil AdBlue® fryse, og du vil ikke kunne helle den på tanken. Parker bilen i et mer temperert lokale i noen timer for å kunne foreta etterfyllingen.

286
Proace_no_Chap07_info-pratiques_ed01-2019

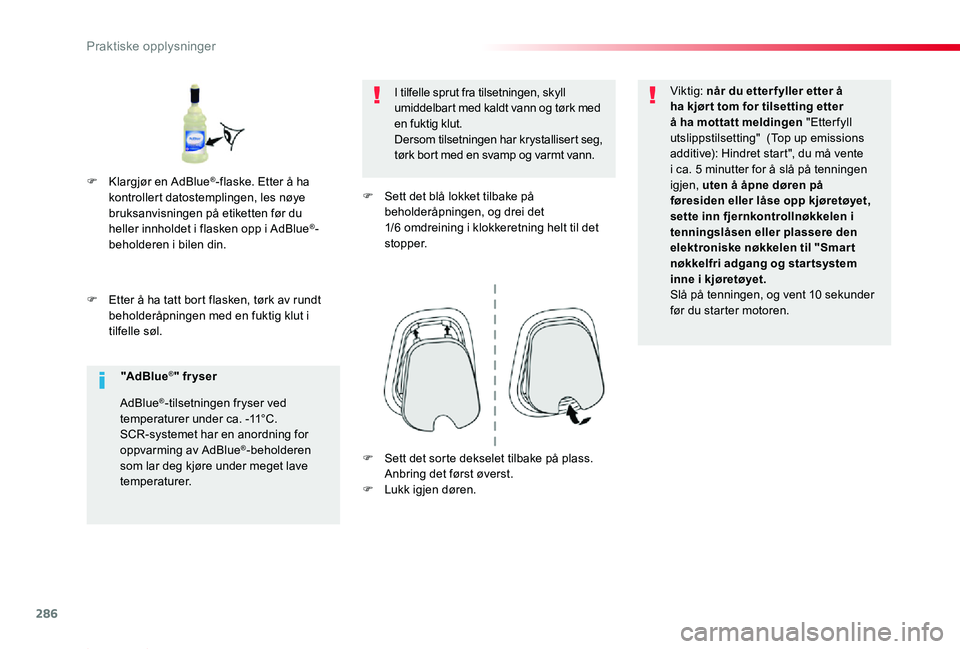

F Etter å ha tatt bort flasken, tørk av rundt beholderåpningen med en fuktig klut i tilfelle søl.
I tilfelle sprut fra tilsetningen, skyll umiddelbart med kaldt vann og tørk med en fuktig klut.Dersom tilsetningen har krystallisert seg, tørk bort med en svamp og varmt vann.
F Sett det blå lokket tilbake på beholderåpningen, og drei det 1/6 omdreining i klokkeretning helt til det stopper.
Viktig: når du etter fyller etter å ha kjør t tom for tilsetting etter å ha mottatt meldingen "Etter fyll utslippstilsetting" (Top up emissions additive): Hindret start", du må vente i ca. 5 minutter for å slå på tenningen igjen, uten å åpne døren på føresiden eller låse opp kjøretøyet, sette inn fjernkontrollnøkkelen i tenningslåsen eller plassere den elektroniske nøkkelen til "Smar t nøkkelfri adgang og star tsystem inne i kjøretøyet.Slå på tenningen, og vent 10 sekunder før du starter motoren.
F Klargjør en AdBlue®-flaske. Etter å ha kontrollert datostemplingen, les nøye bruksanvisningen på etiketten før du heller innholdet i flasken opp i AdBlue®-
beholderen i bilen din.
"AdBlue®" fr yser
AdBlue®-tilsetningen fryser ved temperaturer under ca. -11°C.SCR-systemet har en anordning for oppvarming av AdBlue®-beholderen som lar deg kjøre under meget lave temperaturer.
F Sett det sorte dekselet tilbake på plass. Anbring det først øverst.F Lukk igjen døren.
Praktiske opplysninger

321
Proace_no_Chap08_En-cas-de-panne_ed01-2019

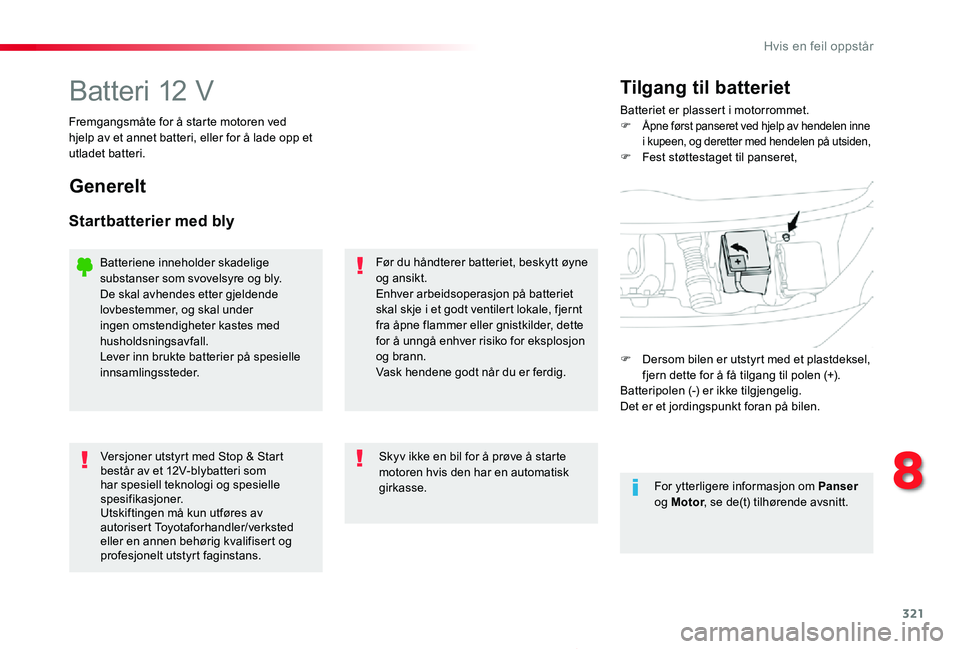

Batteri 12 VBatteriet er plassert i motorrommet.F Åpne først panseret ved hjelp av hendelen inne i kupeen, og deretter med hendelen på utsiden,F Fest støttestaget til panseret,
Tilgang til batteriet
Fremgangsmåte for å starte motoren ved hjelp av et annet batteri, eller for å lade opp et utladet batteri.
Generelt
Startbatterier med bly
Før du håndterer batteriet, beskytt øyne og ansikt.Enhver arbeidsoperasjon på batteriet skal skje i et godt ventilert lokale, fjernt fra åpne flammer eller gnistkilder, dette for å unngå enhver risiko for eksplosjon og brann.Vask hendene godt når du er ferdig.
Versjoner utstyrt med Stop & Start består av et 12V-blybatteri som har spesiell teknologi og spesielle spesifikasjoner.Utskiftingen må kun utføres av autorisert Toyotaforhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Skyv ikke en bil for å prøve å starte motoren hvis den har en automatisk girkasse.
Batteriene inneholder skadelige substanser som svovelsyre og bly.De skal avhendes etter gjeldende lovbestemmer, og skal under ingen omstendigheter kastes med husholdsningsavfall.Lever inn brukte batterier på spesielle innsamlingssteder.
For ytterligere informasjon om Panser og Motor, se de(t) tilhørende avsnitt.
F Dersom bilen er utstyrt med et plastdeksel, fjern dette for å få tilgang til polen (+).Batteripolen (-) er ikke tilgjengelig.Det er et jordingspunkt foran på bilen.
8
Hvis en feil oppstår

322
Proace_no_Chap08_En-cas-de-panne_ed01-2019
Starte ved hjelp av et annet
batteri
Motoren må aldri startes under tilkobling av batterilader.Bruk aldri en batteribooster med 24 V eller mer.Kontroller på forhånd at hjelpebatteriet har en nominell spenning på 12 V og en kapasitet som minst tilsvarer kapasiteten til det utladede batteriet.De to bilene må ikke være i kontakt med hverandre.Skru av alt utstyr som trekker strøm i de to bilene (bilradio, vindusviskere, lys, ...).Påse at startkablene ikke kommer i
nærheten av de bevegelige delene i motoren (vifte, rem, ...).Koble ikke fra (+) polen når motoren går.
F Løft opp plastdekslet over (+) polen, dersom bilen er utstyrt med et slikt deksel.F Koble den røde kabelen til (+) polen på det utladede batteriet A (ved den bøyde metalledelen) og deretter til (+) polen på hjelpebatteriet B eller batteriboosteren.F Koble den ene enden av den grønne eller sorte kabelen til (-) polen på hjelpebatteriet B eller batteriboosteren (eller til punktet med jordingsforbindelse på giverbilen)F Koble den andre enden av den grønne eller sorte kabelen til jordingspunktet C på bilen som har utladet batteri.
F Start motoren på giverbilen, og la den gå i noen minutter.F Påvirk starteren på bilen med utladet batteri og la motoren gå.
Dersom motoren ikke starter umiddelbart, slå av tenningen og vent i noen sekunder før du forsøker på nytt.
Dersom batteriet på bilen din er utladet, kan bilen startes ved hjelp av et annet batteri (eksternt, eller på en annen bil), og ved hjelp av startkabler, eller ved hjelp av en batteribooster.
Visse funksjoner, som Stop & Start, er ikke tilgjengelige så lenge batteriet ikke har nådd et tilstrekkelig ladenivå.
F Vent til motoren går regelmessig på tomgang og frakoble deretter kabelene i motsatt rekkefølge av tilkoblingen.F Sett plastdekslet tilbake på (+) polen, dersom bilen er utstyrt med et slikt deksel.F La motoren gå, mens bilen kjører eller står stille, og det i minst 30 minutter slik at batteriet lades opp tilstrekkelig.
Hvis en feil oppstår
