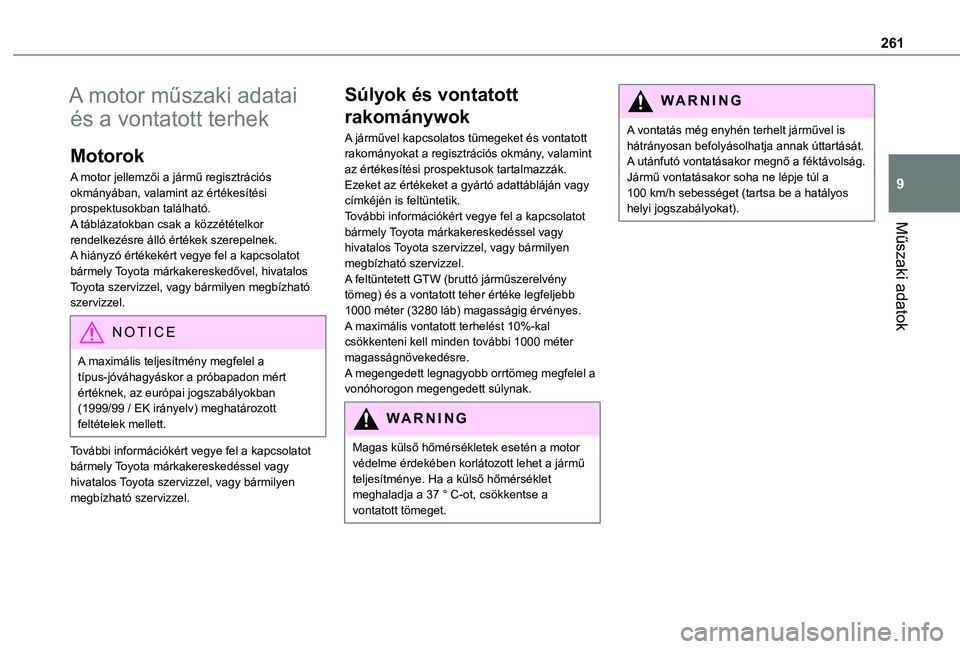

Page 261 of 360

261
Műszaki adatok
9
A motor műszaki adatai
és a vontatott terhek
Motorok
A motor jellemzÅ‘i a jármű regisztrációs okmányában, valamint az értékesÃtési prospektusokban található.A táblázatokban csak a közzétételkor rendelkezésre álló értékek szerepelnek.A hiányzó értékekért vegye fel a kapcsolatot bármely Toyota márkakereskedÅ‘vel, hivatalos Toyota szervizzel, vagy bármilyen megbÃzható szervizzel.
NOTIC E
A maximális teljesÃtmény megfelel a tÃpus-jóváhagyáskor a próbapadon mért értéknek, az európai jogszabályokban (1999/99 / EK irányelv) meghatározott feltételek mellett.
További információkért vegye fel a kapcsolatot bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbÃzható szervizzel.
Súlyok és vontatott
rakománywok
A járművel kapcsolatos tümegeket és vontatott rakományokat a regisztrációs okmány, valamint az értékesÃtési prospektusok tartalmazzák.Ezeket az értékeket a gyártó adattábláján vagy cÃmkéjén is feltüntetik.További információkért vegye fel a kapcsolatot bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbÃzható szervizzel.A feltüntetett GTW (bruttó járműszerelvény tömeg) és a vontatott teher értéke legfeljebb 1000 méter (3280 láb) magasságig érvényes. A maximális vontatott terhelést 10%-kal csökkenteni kell minden további 1000 méter magasságnövekedésre.A megengedett legnagyobb orrtömeg megfelel a vonóhorogon megengedett súlynak.
WARNI NG
Magas külsÅ‘ hÅ‘mérsékletek esetén a motor védelme érdekében korlátozott lehet a jármű teljesÃtménye. Ha a külsÅ‘ hÅ‘mérséklet meghaladja a 37 ° C-ot, csökkentse a vontatott tömeget.
WARNI NG
A vontatás még enyhén terhelt járművel is hátrányosan befolyásolhatja annak úttartását.A utánfutó vontatásakor megnő a féktávolság.Jármű vontatásakor soha ne lépje túl a 100 km/h sebességet (tartsa be a hatályos helyi jogszabályokat).
Page 262 of 360
262
Motorok és vontatott rakományok - EURO 5 dÃzel (csak Ukrajna)
PROACE VAN
Motorok1.6D-4D 95HP2.0D-4D 150HP
SebességváltókKézi kapcsolású, 5-sebességesKézi kapcsolású, 6-sebességesAutomatikus, 6-sebességes
Kód3WZ-TV (DV6FDU)4WZ-FTV (DW10FD)
Köbtérfogat (cm)1,5991,997
Max. teljesÃtmény: EC szabvány (kW)7011 0
ÜzemanyagDÃzelDÃzel
HosszKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW
határon belül) (kg)10%-os vagy 12%-os lejtőn
1,0001,000800
Fék nélküli utánfutó (kg)750750750
A megengedett legnagyobb orr terhelés (kg)7280921008088
* Megnövelt terhelhetőség.
Page 263 of 360
263
Műszaki adatok
9
Motorok és vontatott rakományok - EURO 6.2 dÃzel
PROACE VAN
Motorok1.5D-4D 100HP1.5D-4D 120HP2.0D-4D 120HP
SebességváltókKézi kapcsolású, 6-sebességesKézi kapcsolású, 6-sebességesKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességes
Kód5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)4WZ-FTV (DW10FEU)
Köbtérfogat (cm)1,4991,4991,997
Max. teljesÃtmény: EC szabvány (kW)758890
ÜzemanyagDÃzelDÃzelDÃzel
HosszKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn
1,0001,0001,100800
Fék nélküli utánfutó (kg)750750750
A megengedett legnagyobb orr terhelés (kg)7280728072807280
* Megnövelt terhelhetőség.
Page 264 of 360
264
Motorok2.0D-4D 150HP2.0D-4D 180HP
SebességváltókKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességes
Kód4WZ-FTV (DW10FDU)4WZ-FHV (DW10FDCU)
Köbtérfogat (cm)1,9971,997
Max. teljesÃtmény: EC szabvány (kW)11 0130
ÜzemanyagDÃzelDÃzel
HosszKompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn
1,100800
Fék nélküli utánfutó (kg)750750
A megengedett legnagyobb orr terhelés (kg)921008088
Page 265 of 360
265
Műszaki adatok
9
Motorok és vontatott rakományok - EURO 6.3 dÃzel
PROACE VERSO
Motorok1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
SebességváltókKézi kapcsolású, 6-sebességesKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességesAutomatikus, 8-sebességes
Kód5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Köbtérfogat (cm)1,4991,9971,997
Max. teljesÃtmény: EC szabvány (kW)88106130
ÜzemanyagDÃzelDÃzelDÃzel
HosszKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn
6-7-8-9 ülés1,4001,9001,8001,9001,8001,9001,800
Fék nélküli utánfutó (kg)750750750750
A megengedett legnagyobb orr terhelés (kg)
84848484
* Megnövelt terhelhetőség.
Page 266 of 360
266
Motor vontatott rakományok - Elektromos
Elektromos motor
Elektromos motor
TechnológiaSzinkron állandó mágnesekkel
Max. teljesÃtmény: EC szabvány (kW)/(LE)100/136
Meghajtóakkumulátor
TechnológiaLÃtium-ion
AkkumulátorcsomagS: 18 modul (L1 / L2 / L3)XL: 27 modul (L2 / L3)*
BeépÃtett teljesÃtmény (kWh)50 vagy 75
Otthoni töltés2. mód
Váltóáramú (AC) feszültségÉrték (A)2308 vagy 16
GyorsÃtott töltés3. mód
Váltóáramú (AC) feszültségÉrték (A)230 (egyfázisú vagy háromfázisú)16 vagy 32
Szupergyors töltés4. mód
Egyenáramú (DC) feszültség400
* Akkumulátorcsomag nem áll rendelkezésre a jobbkormányos PROACE VERSO járművekhez.
Page 267 of 360
267
Műszaki adatok
9
Vontatott rakományok
Modell-kódok:ZZKXZ
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn1,000
Fék nélküli utánfutó (kg)750
A megengedett legnagyobb orr terhelés (kg)60
Modell-kódok:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kód:MEL ZAE BATT S/MEL ZAE BATT XL
HosszKompakt, Medium, Long(L1/L2/L3)
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn5-6-7-8-9 ülés1,000
Fék nélküli utánfutó (kg)750
A megengedett legnagyobb orr terhelés (kg)60
Page 268 of 360
268
Méretek (mm)
Ezeket a méreteket terheletlen járművön határozták meg.
Tükrök behajtva
Oldalra nyÃló hátsó ajtóval
Csomagtérajtó
Kompakt
Medium
Long
* Megnövelt terhelhetÅ‘ség.** Megnövelt terhelhetÅ‘ség magas karosszériával.*** Az értékesÃtési országtól függÅ‘en.
Page 269 of 360
269
Műszaki adatok
9
Kompakt
Medium
Long
* Smart Cargo-el, fedél eltávolÃtva.** A jármű üres és nincs berakva.
Tükrök behajtva
Oldalra nyÃló hátsó ajtóval
Page 270 of 360
270
Csomagtérajtó
Kompakt
Medium
Long
* Megnövelt terhelhetÅ‘ség.** Megnövelt terhelhetÅ‘ség magas karosszériával.*** Az értékesÃtési országtól függÅ‘en.
Platós fülke
