TOYOTA PROACE 2021 Návod na použití (in Czech)

261
Technické údaje
9
Motory a hmotnosti brzděného přívěsu – Nafta EURO 5 (pouze Ukrajina)

PROACE VAN
Motory1.6D-4D 95HP2.0D-4D 150HP
PřevodovkyManuální 5stupňováManuální 6stupňováAutomatická 6stupňová
Kód3WZ-TV (DV6FDU)4WZ-FTV (DW10FD)
Objemová kapacita (cc)1,5991,997
Max. výkon: standard ES (kW)7011 0
PalivoNaftaNafta
DélkaKompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Brzděný přívěs (v rámci limitu GTW) (kg)
v 10% nebo 12% svahu
1,0001,000800
Nebrzděný přívěs (kg)750750750
Maximální povolené zatížení na kouli tažného zařízení (kg)7280921008088
* Zvýšené užitečné zatížení

262
Motory a hmotnosti brzděného přívěsu – Nafta EURO 6.2

PROACE VAN
Motory1.5D-4D 100HP1.5D-4D 120HP2.0D-4D 120HP
PřevodovkyManuální 6stupňováManuální 6stupňováManuální 6stupňováAutomatická 8stupňová
Kód5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)4WZ-FTV (DW10FEU)
Objemová kapacita (cc)1,4991,4991,997
Max. výkon: standard ES (kW)758890
PalivoNaftaNaftaNafta
DélkaKompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu
1,0001,0001,100800
Nebrzděný přívěs (kg)750750750
Maximální povolené zatížení na kouli tažného zařízení (kg)
7280728072807280
* Zvýšené užitečné zatížení

263
Technické údaje
9
Motory2.0D-4D 150HP2.0D-4D 180HP
PřevodovkyManuální 6stupňováAutomatická 8stupňová
Kód4WZ-FTV (DW10FDU)4WZ-FHV (DW10FDCU)
Objemová kapacita (cc)1,9971,997
Max. výkon: standard ES (kW)11 0130
PalivoNaftaNafta
DélkaKompaktní/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompaktní/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu
1,100800
Nebrzděný přívěs (kg)750750
Maximální povolené zatížení na kouli tažného zařízení (kg)
921008088

264
Motory a hmotnosti brzděného přívěsu – Nafta EURO 6.3
PROACE VERSO
Motory1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
PřevodovkyManuální 6stupňováManuální 6stupňováAutomatická 8stupňováAutomatická 8stupňová
Kód5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Objemová kapacita (cc)1,4991,9971,997
Max. výkon: standard ES (kW)88106130
PalivoNaftaNaftaNafta
DélkaKompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktní/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu
6/7/8/9 sedadel1,4001,9001,8001,9001,8001,9001,800
Nebrzděný přívěs (kg)750750750750
Maximální povolené zatížení na kouli tažného zařízení (kg)
84848484
* Zvýšené užitečné zatížení

265
Technické údaje
9
Motory a hmotnosti brzděného přívěsu – Elektrický pohon
Elektrický motor
Elektrický motor
TechnologieSynchronní s trvalými magnety
Max. výkon: standard ES (kW)/(hp)100/136
Trakční baterie
TechnologieLithium-iontová
AkumulátorS: 18 modulů (L1/L2/L3)XL: 27 modulů (L2/L3)*
Instalovaná kapacita (kWh)50 nebo 75
Domácí nabíjeníRežim 2
Střídavý proud (AC napětí)Třída (A)2308 nebo 16
Zrychlené nabíjeníRežim 3
Střídavý proud (AC napětí)Třída (A)230 (jednofázové nebo třífázové)16 nebo 32
Superrychlé nabíjeníRežim 4
Stejnosměrný proud (DC napětí)400
* Akumulátor není k dispozici pro vozidla PROACE VERSO s řízením na pravé straně.

266
Hmotnosti brzděného přívěsu

Kódy modelu:ZZKXZ
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu1,000
Nebrzděný přívěs (kg)750
Maximální povolené zatížení na kouli tažného zařízení (kg)60

Kódy modelu:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kód:MEL ZAE BATT S/MEL ZAE BATT XL
DélkaKompaktní, Medium, Long(L1/L2/L3)
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu5/6/7/8/9 sedadel1,000
Nebrzděný přívěs (kg)750
Maximální povolené zatížení na kouli tažného zařízení (kg)60

267
Technické údaje
9
Rozměry (mm)
Tyto rozměry byly měřeny v nenaloženém vozidle.

Zrcátka složena

Boční výklopné dveře

Dveře zavazadlového prostoru

Kompaktní

Medium

Long

* Zvýšené užitečné zatížení** Zvýšené užitečné zatížení s vysokou karosérií*** V závislosti na zemi prodeje

268
Kompaktní


Medium


Long


* Se systémem Smart Cargo a odstraněnou přepážkou** Vozidlo prázdné a nenaložené


Zrcátka složena

Boční výklopné dveře

269
Technické údaje
9
Dveře zavazadlového prostoru

Kompaktní

Medium

Long

* Zvýšené užitečné zatížení** Zvýšené užitečné zatížení s vysokou karosérií*** V závislosti na zemi prodeje
Kabina s plošinou

270

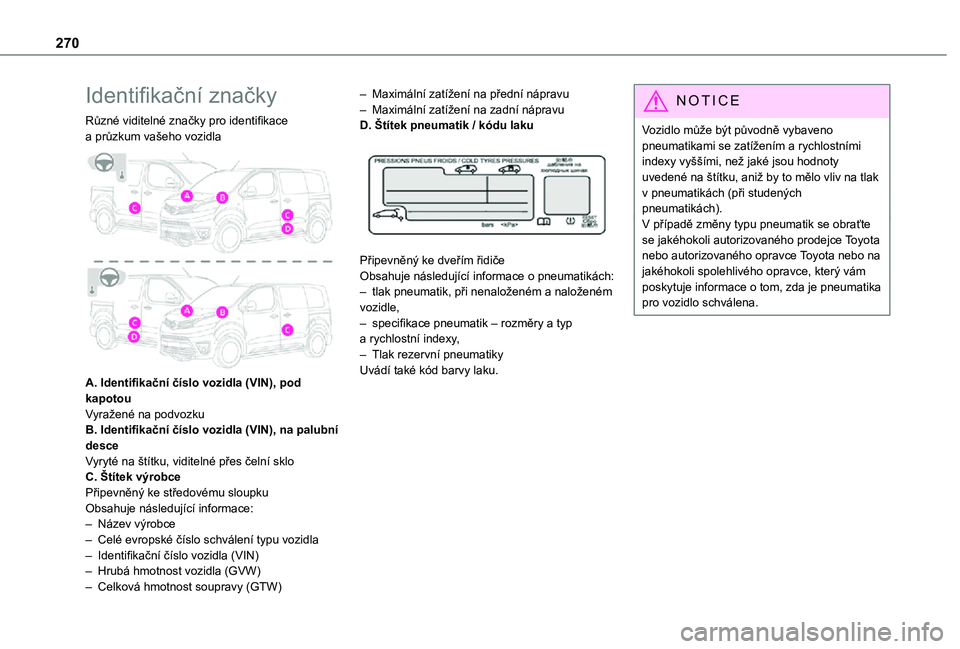

Identifikační značky
Různé viditelné značky pro identifikace a průzkum vašeho vozidla

A. Identifikační číslo vozidla (VIN), pod kapotouVyražené na podvozkuB. Identifikační číslo vozidla (VIN), na palubní desceVyryté na štítku, viditelné přes čelní skloC. Štítek výrobcePřipevněný ke středovému sloupkuObsahuje následující informace:– Název výrobce– Celé evropské číslo schválení typu vozidla– Identifikační číslo vozidla (VIN)– Hrubá hmotnost vozidla (GVW)– Celková hmotnost soupravy (GTW)
– Maximální zatížení na přední nápravu– Maximální zatížení na zadní nápravuD. Štítek pneumatik / kódu laku

Připevněný ke dveřím řidičeObsahuje následující informace o pneumatikách:– tlak pneumatik, při nenaloženém a naloženém vozidle,– specifikace pneumatik – rozměry a typ a rychlostní indexy,– Tlak rezervní pneumatikyUvádí také kód barvy laku.
NOTIC E
Vozidlo může být původně vybaveno pneumatikami se zatížením a rychlostními indexy vyššími, než jaké jsou hodnoty uvedené na štítku, aniž by to mělo vliv na tlak v pneumatikách (při studených pneumatikách).V případě změny typu pneumatik se obraťte se jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce, který vám poskytuje informace o tom, zda je pneumatika pro vozidlo schválena.
