27
Instrumente
1
Telefon
AnwendungenAnzeige der verfügbaren verbundenen Dienste.EnergieZugriff auf die spezifischen elektrischen Funktionen (Energiefluss, Verbrauchsstatistik, zeitversetztes Laden), die in den entsprechenden 3 Registerkarten organisiert sind.
oderEinstellungenHaupteinstellungen für das Audiosystem und den Touchscreen.Audiosystem Ein/AusLautstärkeregelung/Stummschaltung.
Obere Leiste
Bestimmte Informationen werden permanent in der oberen Leiste des Touchscreens angezeigt:– Uhrzeit und Außentemperatur (bei Eisgefahr erscheint eine blaue Warnleuchte).– Hinweis auf Informationen aus den Menüs Radio Medien und Telefon sowie Navigationsanweisungen (je nach Ausstattung).– Mitteilungen– Zugriff auf die Einstellungen.

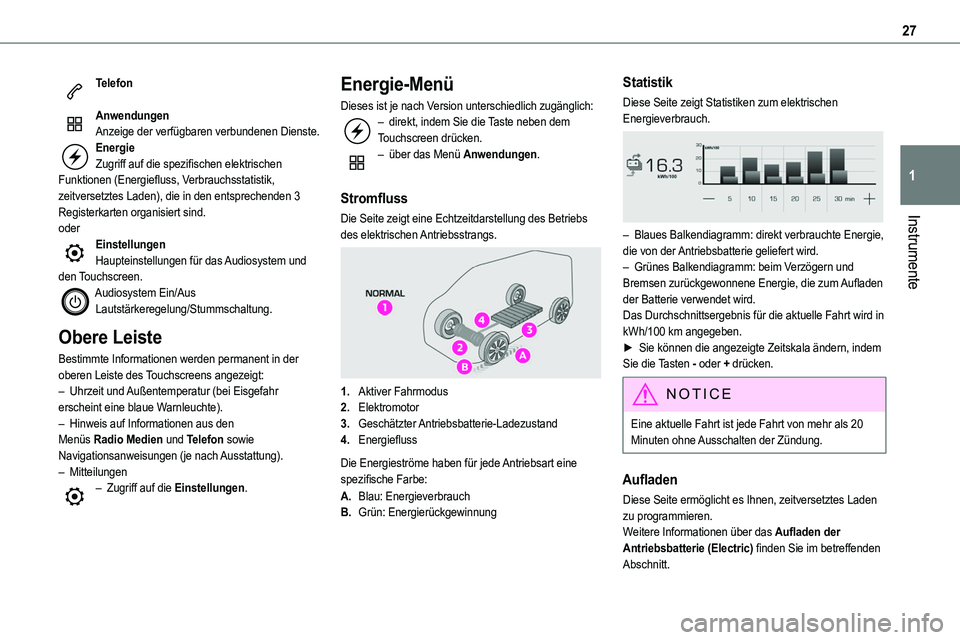

Energie-Menü
Dieses ist je nach Version unterschiedlich zugänglich:– direkt, indem Sie die Taste neben dem Touchscreen drücken.– über das Menü Anwendungen.
Stromfluss
Die Seite zeigt eine Echtzeitdarstellung des Betriebs
des elektrischen Antriebsstrangs.

1.Aktiver Fahrmodus
2.Elektromotor
3.Geschätzter Antriebsbatterie-Ladezustand
4.Energiefluss
Die Energieströme haben für jede Antriebsart eine spezifische Farbe:
A.Blau: Energieverbrauch
B.Grün: Energierückgewinnung
Statistik
Diese Seite zeigt Statistiken zum elektrischen Energieverbrauch.

– Blaues Balkendiagramm: direkt verbrauchte Energie, die von der Antriebsbatterie geliefert wird.– Grünes Balkendiagramm: beim Verzögern und Bremsen zurückgewonnene Energie, die zum Aufladen der Batterie verwendet wird.Das Durchschnittsergebnis für die aktuelle Fahrt wird in kWh/100 km angegeben.► Sie können die angezeigte Zeitskala ändern, indem Sie die Tasten - oder + drücken.
NOTIC E
Eine aktuelle Fahrt ist jede Fahrt von mehr als 20
Minuten ohne Ausschalten der Zündung.
Aufladen
Diese Seite ermöglicht es Ihnen, zeitversetztes Laden zu programmieren.Weitere Informationen über das Aufladen der Antriebsbatterie (Electric) finden Sie im betreffenden Abschnitt.

251
Im Fall einer Panne
8

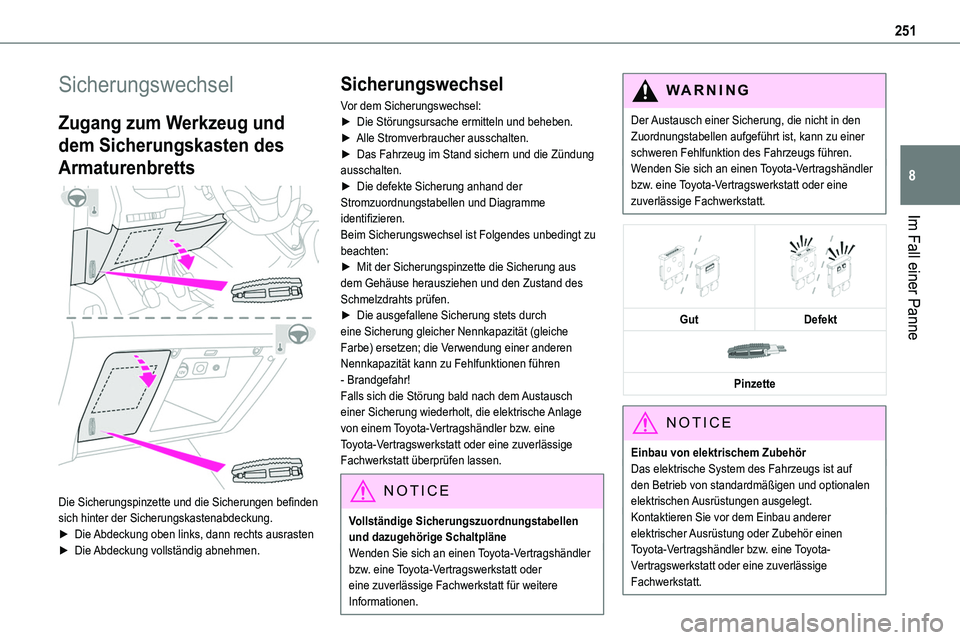

Sicherungswechsel
Zugang zum Werkzeug und
dem Sicherungskasten des
Armaturenbretts

Die Sicherungspinzette und die Sicherungen befinden sich hinter der Sicherungskastenabdeckung.
► Die Abdeckung oben links, dann rechts ausrasten► Die Abdeckung vollständig abnehmen.
Sicherungswechsel
Vor dem Sicherungswechsel:► Die Störungsursache ermitteln und beheben.► Alle Stromverbraucher ausschalten.► Das Fahrzeug im Stand sichern und die Zündung ausschalten.► Die defekte Sicherung anhand der Stromzuordnungstabellen und Diagramme identifizieren.
Beim Sicherungswechsel ist Folgendes unbedingt zu beachten:► Mit der Sicherungspinzette die Sicherung aus dem Gehäuse herausziehen und den Zustand des Schmelzdrahts prüfen.► Die ausgefallene Sicherung stets durch eine Sicherung gleicher Nennkapazität (gleiche Farbe) ersetzen; die Verwendung einer anderen Nennkapazität kann zu Fehlfunktionen führen - Brandgefahr!Falls sich die Störung bald nach dem Austausch einer Sicherung wiederholt, die elektrische Anlage von einem Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt überprüfen lassen.
NOTIC E
Vollständige Sicherungszuordnungstabellen
und dazugehörige SchaltpläneWenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt für weitere Informationen.
WARNI NG
Der Austausch einer Sicherung, die nicht in den Zuordnungstabellen aufgeführt ist, kann zu einer schweren Fehlfunktion des Fahrzeugs führen.Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.




GutDefekt

Pinzette
NOTIC E
Einbau von elektrischem ZubehörDas elektrische System des Fahrzeugs ist auf den Betrieb von standardmäßigen und optionalen elektrischen Ausrüstungen ausgelegt.Kontaktieren Sie vor dem Einbau anderer
elektrischer Ausrüstung oder Zubehör einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
