Praktiske oplysninger
7
WARNI NG
Ladekoblingen må ikke skilles ad eller ændres - risiko for elektrisk stød og/eller brand!Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.

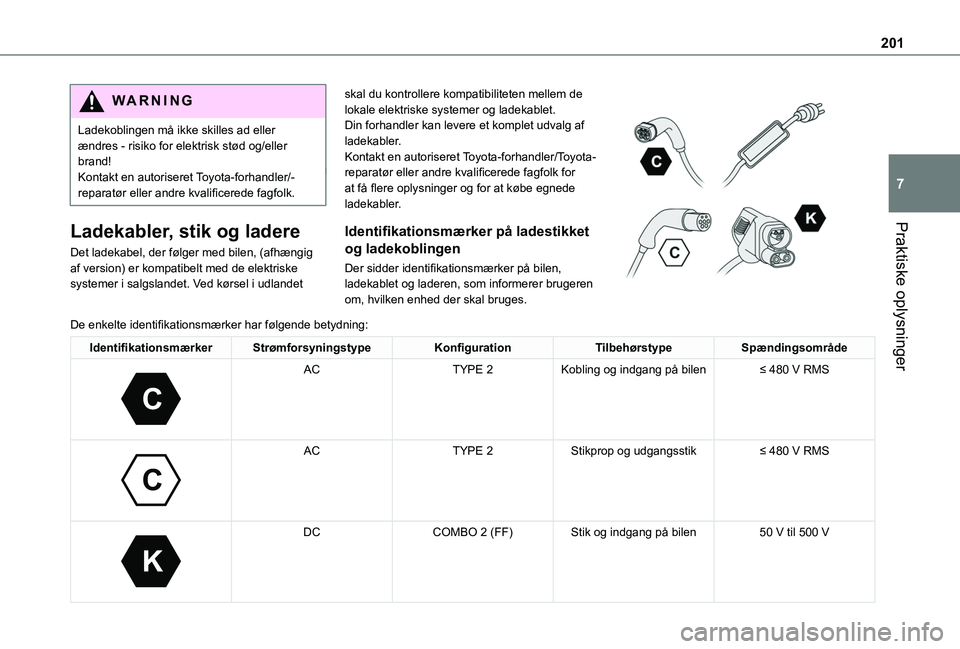

Ladekabler, stik og ladere
Det ladekabel, der følger med bilen, (afhængig af version) er kompatibelt med de elektriske systemer i salgslandet. Ved kørsel i udlandet
skal du kontrollere kompatibiliteten mellem de lokale elektriske systemer og ladekablet.Din forhandler kan levere et komplet udvalg af ladekabler.Kontakt en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk for at få flere oplysninger og for at købe egnede ladekabler.
Identifikationsmærker på ladestikket
og ladekoblingen
Der sidder identifikationsmærker på bilen, ladekablet og laderen, som informerer brugeren om, hvilken enhed der skal bruges.


De enkelte identifikationsmærker har følgende betydning:
IdentifikationsmærkerStrømforsyningstypeKonfigurationTilbehørstypeSpændingsområde
C

ACTYPE 2Kobling og indgang på bilen≤ 480 V RMS

C

ACTYPE 2Stikprop og udgangsstik≤ 480 V RMS

K

DCCOMBO 2 (FF)Stik og indgang på bilen50 V til 500 V

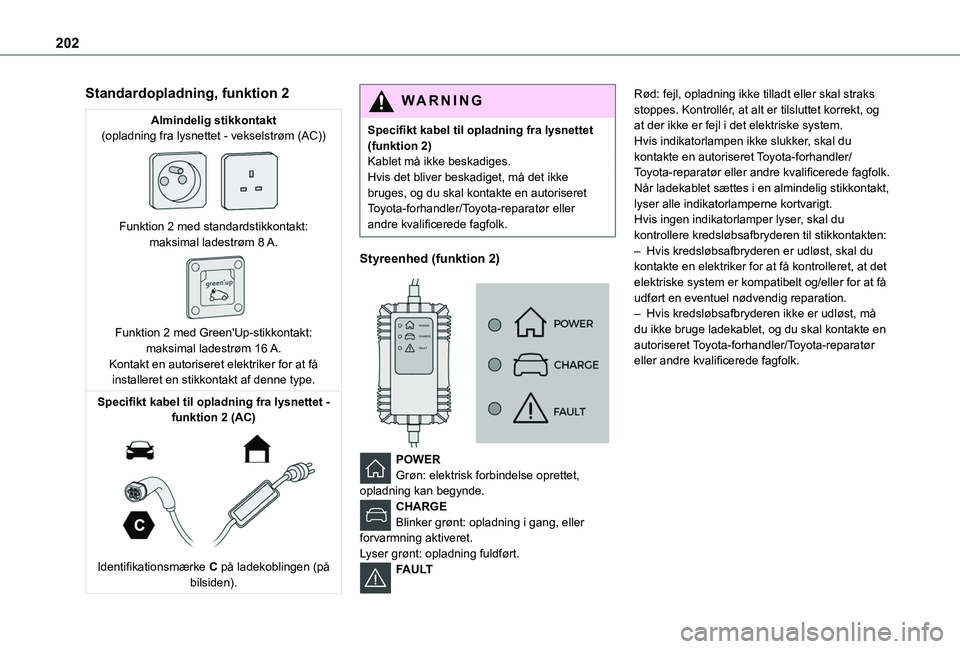

202
Standardopladning, funktion 2
Almindelig stikkontakt(opladning fra lysnettet - vekselstrøm (AC))

Funktion 2 med standardstikkontakt: maksimal ladestrøm 8 A.

Funktion 2 med Green'Up-stikkontakt: maksimal ladestrøm 16 A.Kontakt en autoriseret elektriker for at få installeret en stikkontakt af denne type.
Specifikt kabel til opladning fra lysnettet - funktion 2 (AC)

Identifikationsmærke C på ladekoblingen (på bilsiden).
WARNI NG
Specifikt kabel til opladning fra lysnettet (funktion 2)Kablet må ikke beskadiges.Hvis det bliver beskadiget, må det ikke bruges, og du skal kontakte en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.
Styreenhed (funktion 2)


POWERGrøn: elektrisk forbindelse oprettet, opladning kan begynde.CHARGEBlinker grønt: opladning i gang, eller forvarmning aktiveret.Lyser grønt: opladning fuldført.FAULT
Rød: fejl, opladning ikke tilladt eller skal straks stoppes. Kontrollér, at alt er tilsluttet korrekt, og at der ikke er fejl i det elektriske system.Hvis indikatorlampen ikke slukker, skal du kontakte en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.Når ladekablet sættes i en almindelig stikkontakt, lyser alle indikatorlamperne kortvarigt.Hvis ingen indikatorlamper lyser, skal du kontrollere kredsløbsafbryderen til stikkontakten:– Hvis kredsløbsafbryderen er udløst, skal du kontakte en elektriker for at få kontrolleret, at det elektriske system er kompatibelt og/eller for at få udført en eventuel nødvendig reparation.– Hvis kredsløbsafbryderen ikke er udløst, må du ikke bruge ladekablet, og du skal kontakte en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.

203
Praktiske oplysninger
7

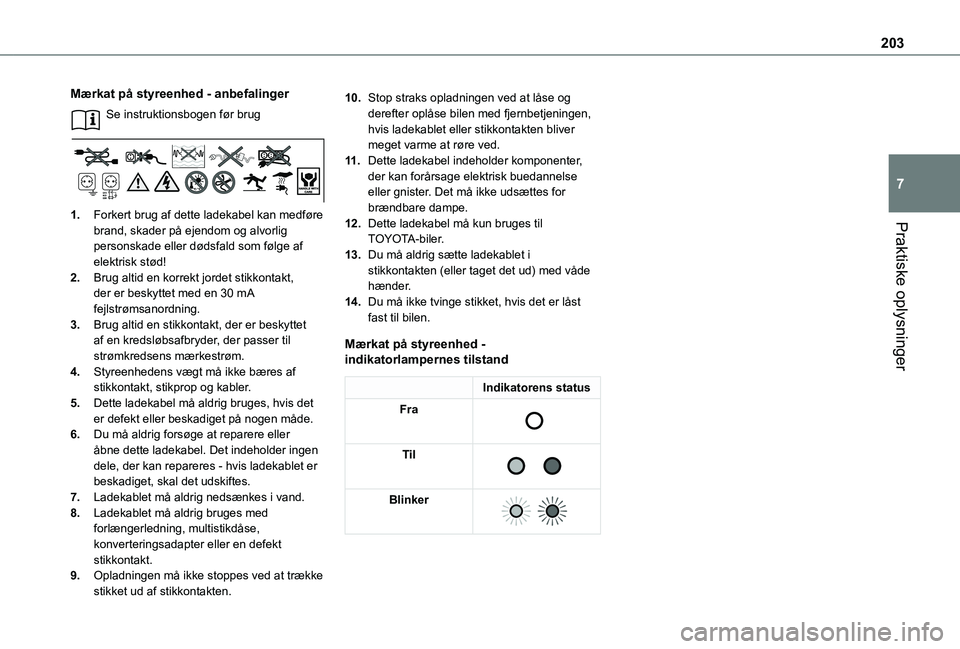

Mærkat på styreenhed - anbefalinger
Se instruktionsbogen før brug
1.Forkert brug af dette ladekabel kan medføre brand, skader på ejendom og alvorlig personskade eller dødsfald som følge af elektrisk stød!
2.Brug altid en korrekt jordet stikkontakt, der er beskyttet med en 30 mA fejlstrømsanordning.
3.Brug altid en stikkontakt, der er beskyttet af en kredsløbsafbryder, der passer til strømkredsens mærkestrøm.
4.Styreenhedens vægt må ikke bæres af stikkontakt, stikprop og kabler.
5.Dette ladekabel må aldrig bruges, hvis det er defekt eller beskadiget på nogen måde.
6.Du må aldrig forsøge at reparere eller åbne dette ladekabel. Det indeholder ingen dele, der kan repareres - hvis ladekablet er beskadiget, skal det udskiftes.
7.Ladekablet må aldrig nedsænkes i vand.
8.Ladekablet må aldrig bruges med forlængerledning, multistikdåse, konverteringsadapter eller en defekt
stikkontakt.
9.Opladningen må ikke stoppes ved at trække stikket ud af stikkontakten.
10.Stop straks opladningen ved at låse og derefter oplåse bilen med fjernbetjeningen, hvis ladekablet eller stikkontakten bliver meget varme at røre ved.
11 .Dette ladekabel indeholder komponenter, der kan forårsage elektrisk buedannelse eller gnister. Det må ikke udsættes for brændbare dampe.
12.Dette ladekabel må kun bruges til TOYOTA-biler.
13.Du må aldrig sætte ladekablet i stikkontakten (eller taget det ud) med våde hænder.
14.Du må ikke tvinge stikket, hvis det er låst fast til bilen.
Mærkat på styreenhed - indikatorlampernes tilstand
Indikatorens status
Fra

Til

Blinker

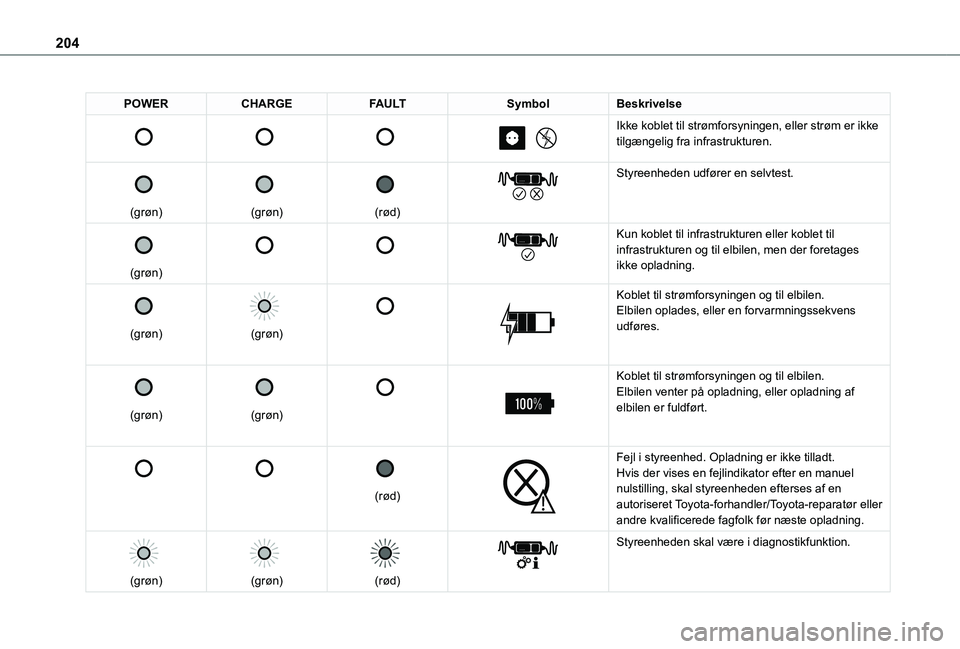

204
POWERCHARGEFAULTSymbolBeskrivelse







Ikke koblet til strømforsyningen, eller strøm er ikke tilgængelig fra infrastrukturen.


(grøn)


(grøn)


(rød)


Styreenheden udfører en selvtest.


(grøn)






Kun koblet til infrastrukturen eller koblet til
infrastrukturen og til elbilen, men der foretages ikke opladning.


(grøn)


(grøn)




Koblet til strømforsyningen og til elbilen.Elbilen oplades, eller en forvarmningssekvens udføres.


(grøn)


(grøn)




Koblet til strømforsyningen og til elbilen.Elbilen venter på opladning, eller opladning af elbilen er fuldført.






(rød)


Fejl i styreenhed. Opladning er ikke tilladt.Hvis der vises en fejlindikator efter en manuel nulstilling, skal styreenheden efterses af en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk før næste opladning.

(grøn)


(grøn)


(rød)


Styreenheden skal være i diagnostikfunktion.

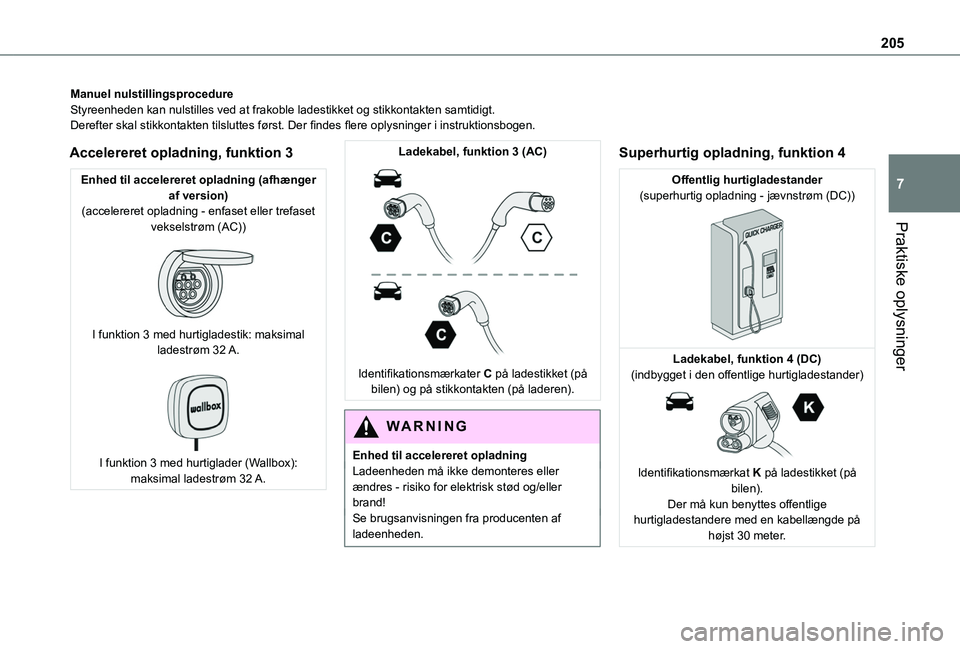

205
Praktiske oplysninger
7
Manuel nulstillingsprocedureStyreenheden kan nulstilles ved at frakoble ladestikket og stikkontakten\
samtidigt.Derefter skal stikkontakten tilsluttes først. Der findes flere oplysninger i instruktionsbogen.
Accelereret opladning, funktion 3
Enhed til accelereret opladning (afhænger af version)(accelereret opladning - enfaset eller trefaset vekselstrøm (AC))

I funktion 3 med hurtigladestik: maksimal ladestrøm 32 A.

I funktion 3 med hurtiglader (Wallbox): maksimal ladestrøm 32 A.
Ladekabel, funktion 3 (AC)

Identifikationsmærkater C på ladestikket (på bilen) og på stikkontakten (på laderen).
WARNI NG
Enhed til accelereret opladningLadeenheden må ikke demonteres eller ændres - risiko for elektrisk stød og/eller brand!Se brugsanvisningen fra producenten af ladeenheden.
Superhurtig opladning, funktion 4
Offentlig hurtigladestander(superhurtig opladning - jævnstrøm (DC))

Ladekabel, funktion 4 (DC)(indbygget i den offentlige hurtigladestander)

Identifikationsmærkat K på ladestikket (på bilen).Der må kun benyttes offentlige hurtigladestandere med en kabellængde på højst 30 meter.

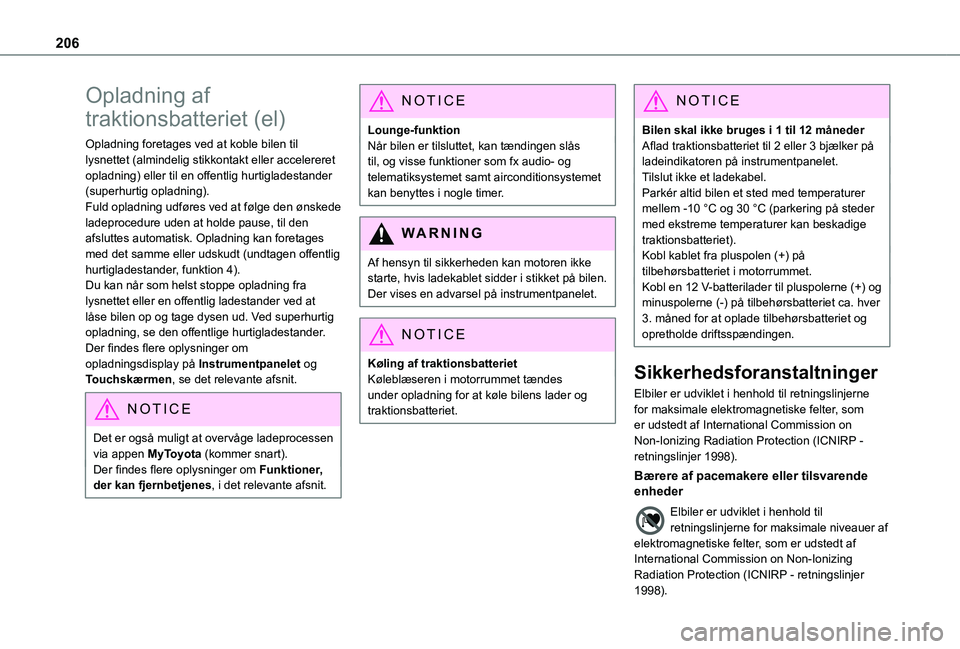

206
Opladning af
traktionsbatteriet (el)
Opladning foretages ved at koble bilen til lysnettet (almindelig stikkontakt eller accelereret opladning) eller til en offentlig hurtigladestander (superhurtig opladning).Fuld opladning udføres ved at følge den ønskede ladeprocedure uden at holde pause, til den afsluttes automatisk. Opladning kan foretages med det samme eller udskudt (undtagen offentlig hurtigladestander, funktion 4).Du kan når som helst stoppe opladning fra lysnettet eller en offentlig ladestander ved at låse bilen op og tage dysen ud. Ved superhurtig opladning, se den offentlige hurtigladestander.Der findes flere oplysninger om opladningsdisplay på Instrumentpanelet og Touchskærmen, se det relevante afsnit.
NOTIC E
Det er også muligt at overvåge ladeprocessen via appen MyToyota (kommer snart).Der findes flere oplysninger om Funktioner, der kan fjernbetjenes, i det relevante afsnit.
NOTIC E
Lounge-funktionNår bilen er tilsluttet, kan tændingen slås til, og visse funktioner som fx audio- og telematiksystemet samt airconditionsystemet kan benyttes i nogle timer.
WARNI NG
Af hensyn til sikkerheden kan motoren ikke starte, hvis ladekablet sidder i stikket på bilen. Der vises en advarsel på instrumentpanelet.
NOTIC E
Køling af traktionsbatterietKøleblæseren i motorrummet tændes under opladning for at køle bilens lader og traktionsbatteriet.
NOTIC E
Bilen skal ikke bruges i 1 til 12 månederAflad traktionsbatteriet til 2 eller 3 bjælker på ladeindikatoren på instrumentpanelet.Tilslut ikke et ladekabel.Parkér altid bilen et sted med temperaturer mellem -10 °C og 30 °C (parkering på steder med ekstreme temperaturer kan beskadige traktionsbatteriet).Kobl kablet fra pluspolen (+) på tilbehørsbatteriet i motorrummet.Kobl en 12 V-batterilader til pluspolerne (+) og minuspolerne (-) på tilbehørsbatteriet ca. hver 3. måned for at oplade tilbehørsbatteriet og opretholde driftsspændingen.
Sikkerhedsforanstaltninger
Elbiler er udviklet i henhold til retningslinjerne for maksimale elektromagnetiske felter, som er udstedt af International Commission on Non-Ionizing Radiation Protection (ICNIRP -
retningslinjer 1998).
Bærere af pacemakere eller tilsvarende enheder
Elbiler er udviklet i henhold til retningslinjerne for maksimale niveauer af elektromagnetiske felter, som er udstedt af International Commission on Non-Ionizing Radiation Protection (ICNIRP - retningslinjer 1998).

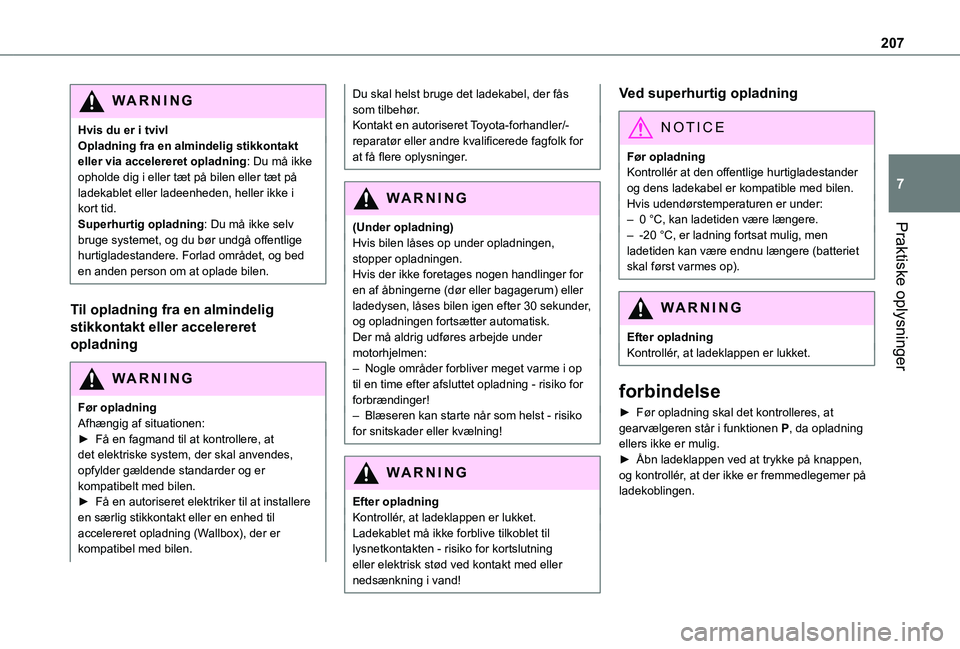

207
Praktiske oplysninger
7
WARNI NG
Hvis du er i tvivlOpladning fra en almindelig stikkontakt eller via accelereret opladning: Du må ikke opholde dig i eller tæt på bilen eller tæt på ladekablet eller ladeenheden, heller ikke i kort tid.Superhurtig opladning: Du må ikke selv bruge systemet, og du bør undgå offentlige hurtigladestandere. Forlad området, og bed en anden person om at oplade bilen.
Til opladning fra en almindelig
stikkontakt eller accelereret
opladning
WARNI NG
Før opladningAfhængig af situationen:► Få en fagmand til at kontrollere, at
det elektriske system, der skal anvendes, opfylder gældende standarder og er kompatibelt med bilen.► Få en autoriseret elektriker til at installere en særlig stikkontakt eller en enhed til accelereret opladning (Wallbox), der er kompatibel med bilen.
Du skal helst bruge det ladekabel, der fås som tilbehør.Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk for at få flere oplysninger.
WARNI NG
(Under opladning)Hvis bilen låses op under opladningen, stopper opladningen.Hvis der ikke foretages nogen handlinger for en af åbningerne (dør eller bagagerum) eller ladedysen, låses bilen igen efter 30 sekunder, og opladningen fortsætter automatisk.Der må aldrig udføres arbejde under motorhjelmen:– Nogle områder forbliver meget varme i op til en time efter afsluttet opladning - risiko for forbrændinger!– Blæseren kan starte når som helst - risiko for snitskader eller kvælning!
WARNI NG
Efter opladningKontrollér, at ladeklappen er lukket.Ladekablet må ikke forblive tilkoblet til lysnetkontakten - risiko for kortslutning eller elektrisk stød ved kontakt med eller nedsænkning i vand!
Ved superhurtig opladning
NOTIC E
Før opladningKontrollér at den offentlige hurtigladestander og dens ladekabel er kompatible med bilen.Hvis udendørstemperaturen er under:– 0 °C, kan ladetiden være længere.– -20 °C, er ladning fortsat mulig, men ladetiden kan være endnu længere (batteriet skal først varmes op).
WARNI NG
Efter opladningKontrollér, at ladeklappen er lukket.
forbindelse
► Før opladning skal det kontrolleres, at gearvælgeren står i funktionen P, da opladning ellers ikke er mulig.
► Åbn ladeklappen ved at trykke på knappen, og kontrollér, at der ikke er fremmedlegemer på ladekoblingen.

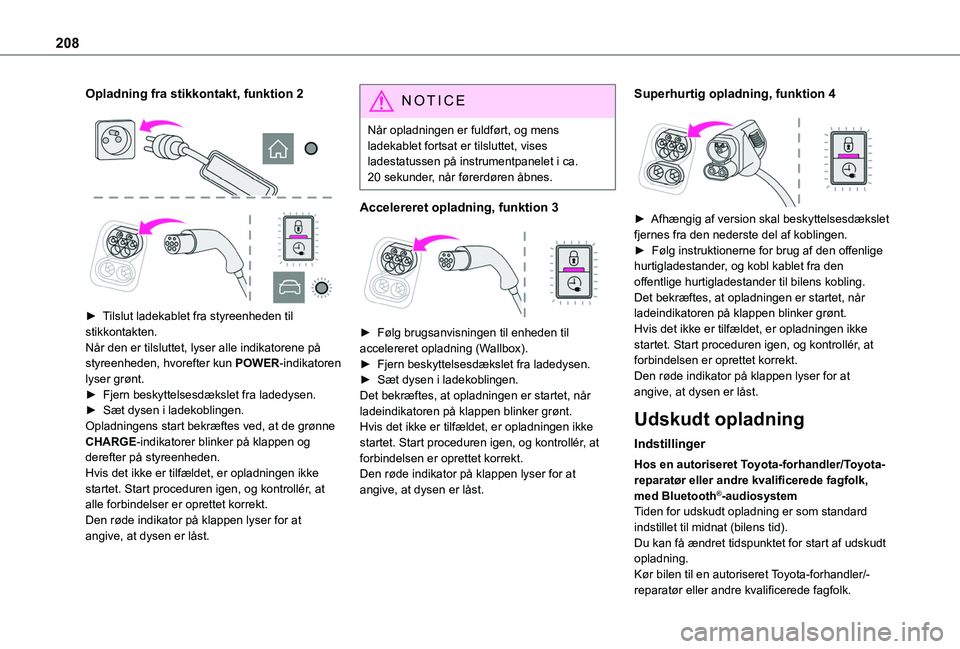

208
Opladning fra stikkontakt, funktion 2


► Tilslut ladekablet fra styreenheden til stikkontakten.Når den er tilsluttet, lyser alle indikatorene på styreenheden, hvorefter kun POWER-indikatoren lyser grønt.► Fjern beskyttelsesdækslet fra ladedysen.► Sæt dysen i ladekoblingen.Opladningens start bekræftes ved, at de grønne CHARGE-indikatorer blinker på klappen og derefter på styreenheden.Hvis det ikke er tilfældet, er opladningen ikke startet. Start proceduren igen, og kontrollér, at alle forbindelser er oprettet korrekt.Den røde indikator på klappen lyser for at angive, at dysen er låst.
NOTIC E
Når opladningen er fuldført, og mens ladekablet fortsat er tilsluttet, vises ladestatussen på instrumentpanelet i ca. 20 sekunder, når førerdøren åbnes.
Accelereret opladning, funktion 3

► Følg brugsanvisningen til enheden til accelereret opladning (Wallbox).► Fjern beskyttelsesdækslet fra ladedysen.► Sæt dysen i ladekoblingen.Det bekræftes, at opladningen er startet, når ladeindikatoren på klappen blinker grønt.Hvis det ikke er tilfældet, er opladningen ikke startet. Start proceduren igen, og kontrollér, at forbindelsen er oprettet korrekt.Den røde indikator på klappen lyser for at angive, at dysen er låst.
Superhurtig opladning, funktion 4

► Afhængig af version skal beskyttelsesdækslet fjernes fra den nederste del af koblingen.► Følg instruktionerne for brug af den offenlige hurtigladestander, og kobl kablet fra den
offentlige hurtigladestander til bilens kobling.Det bekræftes, at opladningen er startet, når ladeindikatoren på klappen blinker grønt.Hvis det ikke er tilfældet, er opladningen ikke startet. Start proceduren igen, og kontrollér, at forbindelsen er oprettet korrekt.Den røde indikator på klappen lyser for at angive, at dysen er låst.
Udskudt opladning
Indstillinger
Hos en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk, med Bluetooth®-audiosystemTiden for udskudt opladning er som standard indstillet til midnat (bilens tid).Du kan få ændret tidspunktet for start af udskudt
opladning.Kør bilen til en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.

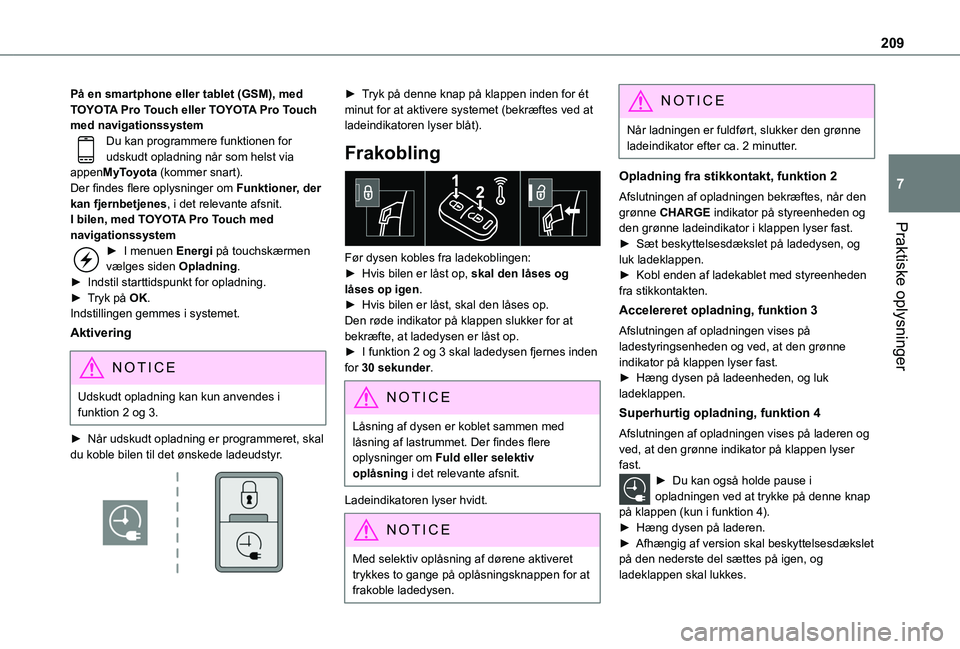

209
Praktiske oplysninger
7
På en smartphone eller tablet (GSM), med TOYOTA Pro Touch eller TOYOTA Pro Touch med navigationssystemDu kan programmere funktionen for udskudt opladning når som helst via appenMyToyota (kommer snart).Der findes flere oplysninger om Funktioner, der kan fjernbetjenes, i det relevante afsnit.I bilen, med TOYOTA Pro Touch med navigationssystem► I menuen Energi på touchskærmen vælges siden Opladning.► Indstil starttidspunkt for opladning.► Tryk på OK.Indstillingen gemmes i systemet.
Aktivering
NOTIC E
Udskudt opladning kan kun anvendes i funktion 2 og 3.
► Når udskudt opladning er programmeret, skal du koble bilen til det ønskede ladeudstyr.

► Tryk på denne knap på klappen inden for ét minut for at aktivere systemet (bekræftes ved at ladeindikatoren lyser blåt).
Frakobling

Før dysen kobles fra ladekoblingen:► Hvis bilen er låst op, skal den låses og låses op igen.► Hvis bilen er låst, skal den låses op.Den røde indikator på klappen slukker for at bekræfte, at ladedysen er låst op.► I funktion 2 og 3 skal ladedysen fjernes inden for 30 sekunder.
NOTIC E
Låsning af dysen er koblet sammen med låsning af lastrummet. Der findes flere oplysninger om Fuld eller selektiv oplåsning i det relevante afsnit.
Ladeindikatoren lyser hvidt.
NOTIC E
Med selektiv oplåsning af dørene aktiveret trykkes to gange på oplåsningsknappen for at frakoble ladedysen.
NOTIC E
Når ladningen er fuldført, slukker den grønne ladeindikator efter ca. 2 minutter.
Opladning fra stikkontakt, funktion 2
Afslutningen af opladningen bekræftes, når den grønne CHARGE indikator på styreenheden og den grønne ladeindikator i klappen lyser fast.► Sæt beskyttelsesdækslet på ladedysen, og luk ladeklappen.► Kobl enden af ladekablet med styreenheden fra stikkontakten.
Accelereret opladning, funktion 3
Afslutningen af opladningen vises på ladestyringsenheden og ved, at den grønne indikator på klappen lyser fast.► Hæng dysen på ladeenheden, og luk ladeklappen.
Superhurtig opladning, funktion 4
Afslutningen af opladningen vises på laderen og
ved, at den grønne indikator på klappen lyser fast.► Du kan også holde pause i opladningen ved at trykke på denne knap på klappen (kun i funktion 4).► Hæng dysen på laderen.► Afhængig af version skal beskyttelsesdækslet på den nederste del sættes på igen, og ladeklappen skal lukkes.

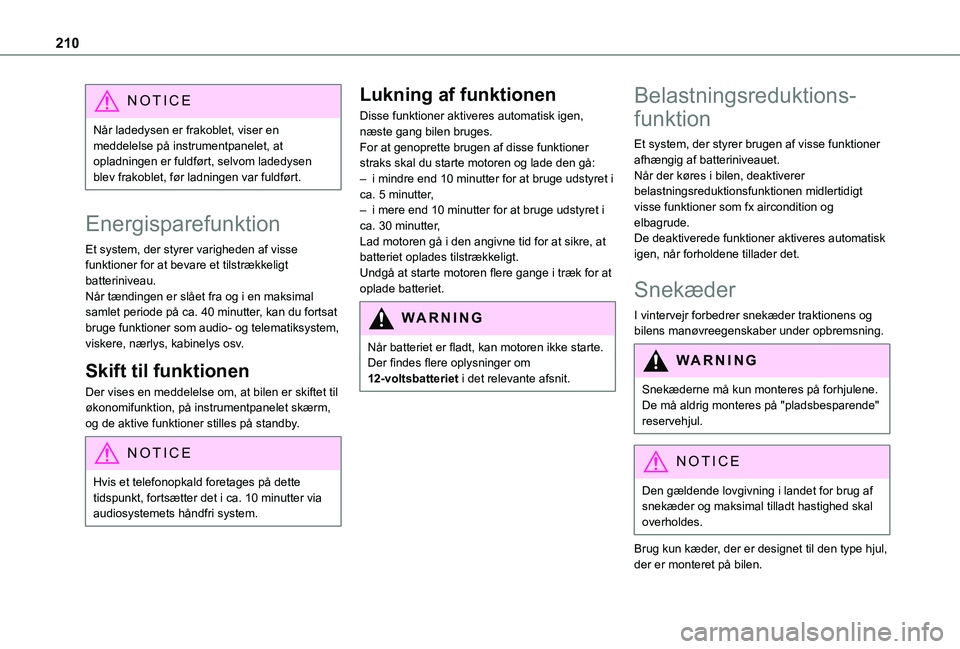

210
NOTIC E
Når ladedysen er frakoblet, viser en meddelelse på instrumentpanelet, at opladningen er fuldført, selvom ladedysen blev frakoblet, før ladningen var fuldført.
Energisparefunktion
Et system, der styrer varigheden af visse funktioner for at bevare et tilstrækkeligt batteriniveau.Når tændingen er slået fra og i en maksimal samlet periode på ca. 40 minutter, kan du fortsat bruge funktioner som audio- og telematiksystem, viskere, nærlys, kabinelys osv.
Skift til funktionen
Der vises en meddelelse om, at bilen er skiftet til økonomifunktion, på instrumentpanelet skærm, og de aktive funktioner stilles på standby.
NOTIC E
Hvis et telefonopkald foretages på dette tidspunkt, fortsætter det i ca. 10 minutter via audiosystemets håndfri system.
Lukning af funktionen
Disse funktioner aktiveres automatisk igen, næste gang bilen bruges.For at genoprette brugen af disse funktioner straks skal du starte motoren og lade den gå:– i mindre end 10 minutter for at bruge udstyret i ca. 5 minutter,– i mere end 10 minutter for at bruge udstyret i ca. 30 minutter,Lad motoren gå i den angivne tid for at sikre, at batteriet oplades tilstrækkeligt.Undgå at starte motoren flere gange i træk for at oplade batteriet.
WARNI NG
Når batteriet er fladt, kan motoren ikke starte.Der findes flere oplysninger om 12-voltsbatteriet i det relevante afsnit.
Belastningsreduktions-
funktion
Et system, der styrer brugen af visse funktioner afhængig af batteriniveauet.Når der køres i bilen, deaktiverer belastningsreduktionsfunktionen midlertidigt visse funktioner som fx aircondition og elbagrude.De deaktiverede funktioner aktiveres automatisk igen, når forholdene tillader det.
Snekæder
I vintervejr forbedrer snekæder traktionens og bilens manøvreegenskaber under opbremsning.
WARNI NG
Snekæderne må kun monteres på forhjulene. De må aldrig monteres på "pladsbesparende" reservehjul.
NOTIC E
Den gældende lovgivning i landet for brug af snekæder og maksimal tilladt hastighed skal overholdes.
Brug kun kæder, der er designet til den type hjul, der er monteret på bilen.
