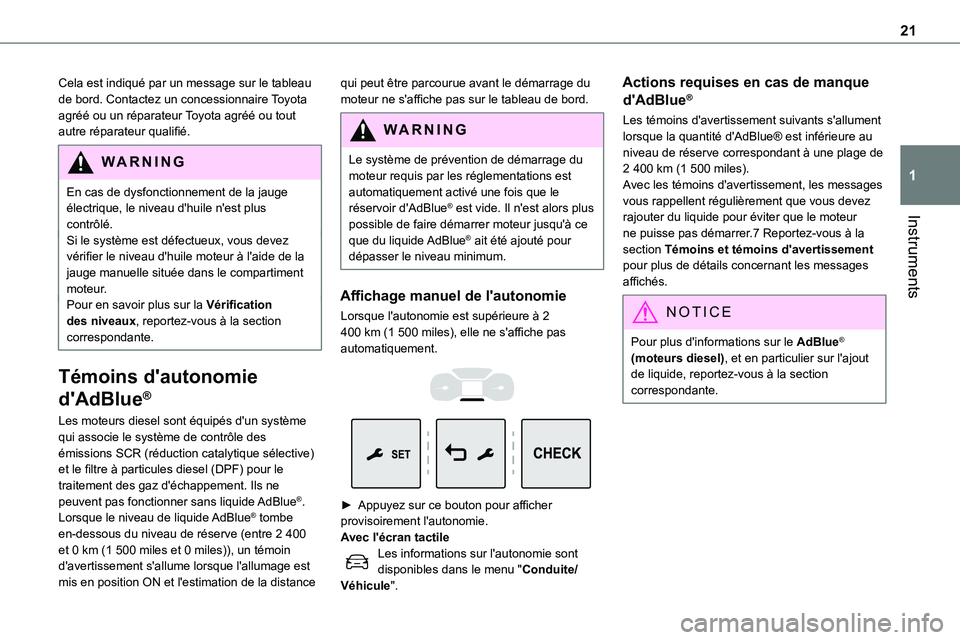

Page 21 of 360
21
Instruments
1
Cela est indiqué par un message sur le tableau de bord. Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
En cas de dysfonctionnement de la jauge électrique, le niveau d'huile n'est plus contrôlé.Si le système est défectueux, vous devez vérifier le niveau d'huile moteur à l'aide de la jauge manuelle située dans le compartiment moteur.Pour en savoir plus sur la Vérification des niveaux, reportez-vous à la section correspondante.
Témoins d'autonomie
d'AdBlue®
Les moteurs diesel sont équipés d'un système qui associe le système de contrôle des émissions SCR (réduction catalytique sélective) et le filtre à particules diesel (DPF) pour le traitement des gaz d'échappement. Ils ne peuvent pas fonctionner sans liquide AdBlue®.Lorsque le niveau de liquide AdBlue® tombe
en-dessous du niveau de réserve (entre 2 400 et 0 km (1 500 miles et 0 miles)), un témoin d'avertissement s'allume lorsque l'allumage est mis en position ON et l'estimation de la distance
qui peut être parcourue avant le démarrage du moteur ne s'affiche pas sur le tableau de bord.
WARNI NG
Le système de prévention de démarrage du moteur requis par les réglementations est automatiquement activé une fois que le réservoir d'AdBlue® est vide. Il n'est alors plus possible de faire démarrer moteur jusqu'à ce que du liquide AdBlue® ait été ajouté pour dépasser le niveau minimum.
Affichage manuel de l'autonomie
Lorsque l'autonomie est supérieure à 2 400 km (1 500 miles), elle ne s'affiche pas automatiquement.
► Appuyez sur ce bouton pour afficher provisoirement l'autonomie.
Avec l'écran tactileLes informations sur l'autonomie sont disponibles dans le menu "Conduite/Véhicule".
Actions requises en cas de manque
d'AdBlue®
Les témoins d'avertissement suivants s'allument lorsque la quantité d'AdBlue® est inférieure au niveau de réserve correspondant à une plage de 2 400 km (1 500 miles).Avec les témoins d'avertissement, les messages vous rappellent régulièrement que vous devez rajouter du liquide pour éviter que le moteur
ne puisse pas démarrer.7 Reportez-vous à la section Témoins et témoins d'avertissement pour plus de détails concernant les messages affichés.
NOTIC E
Pour plus d'informations sur le AdBlue® (moteurs diesel), et en particulier sur l'ajout de liquide, reportez-vous à la section correspondante.

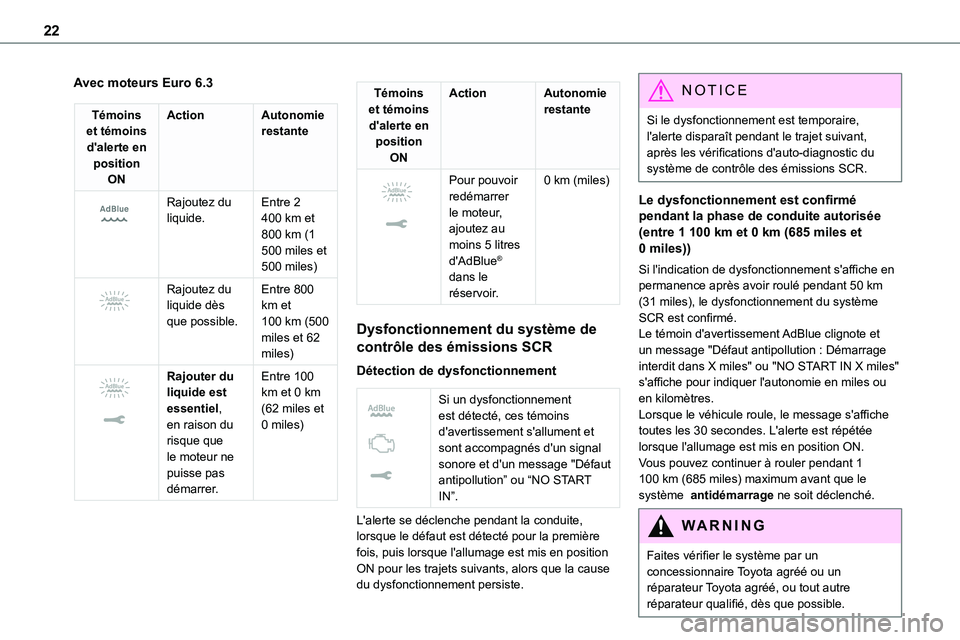

Page 22 of 360
22
Avec moteurs Euro 6.3
Témoins et témoins d'alerte en position ON
ActionAutonomie restante
Rajoutez du liquide.Entre 2 400 km et 800 km (1 500 miles et 500 miles)
Rajoutez du liquide dès que possible.
Entre 800 km et 100 km (500 miles et 62 miles)
Rajouter du liquide est essentiel, en raison du risque que le moteur ne puisse pas démarrer.
Entre 100 km et 0 km (62 miles et 0 miles)
Témoins et témoins d'alerte en position ON
ActionAutonomie restante
Pour pouvoir redémarrer le moteur, ajoutez au moins 5 litres d'AdBlue® dans le réservoir.
0 km (miles)
Dysfonctionnement du système de
contrôle des émissions SCR
Détection de dysfonctionnement
Si un dysfonctionnement est détecté, ces témoins d'avertissement s'allument et sont accompagnés d'un signal sonore et d'un message "Défaut antipollution” ou “NO START IN”.
L'alerte se déclenche pendant la conduite, lorsque le défaut est détecté pour la première fois, puis lorsque l'allumage est mis en position ON pour les trajets suivants, alors que la cause
du dysfonctionnement persiste.
NOTIC E
Si le dysfonctionnement est temporaire, l'alerte disparaît pendant le trajet suivant, après les vérifications d'auto-diagnostic du système de contrôle des émissions SCR.
Le dysfonctionnement est confirmé pendant la phase de conduite autorisée
(entre 1 100 km et 0 km (685 miles et 0 miles))
Si l'indication de dysfonctionnement s'affiche en permanence après avoir roulé pendant 50 km (31 miles), le dysfonctionnement du système SCR est confirmé.Le témoin d'avertissement AdBlue clignote et un message "Défaut antipollution : Démarrage interdit dans X miles" ou "NO START IN X miles" s'affiche pour indiquer l'autonomie en miles ou en kilomètres.Lorsque le véhicule roule, le message s'affiche toutes les 30 secondes. L'alerte est répétée lorsque l'allumage est mis en position ON.Vous pouvez continuer à rouler pendant 1 100 km (685 miles) maximum avant que le système antidémarrage ne soit déclenché.
WARNI NG
Faites vérifier le système par un concessionnaire Toyota agréé ou un réparateur Toyota agréé, ou tout autre réparateur qualifié, dès que possible.

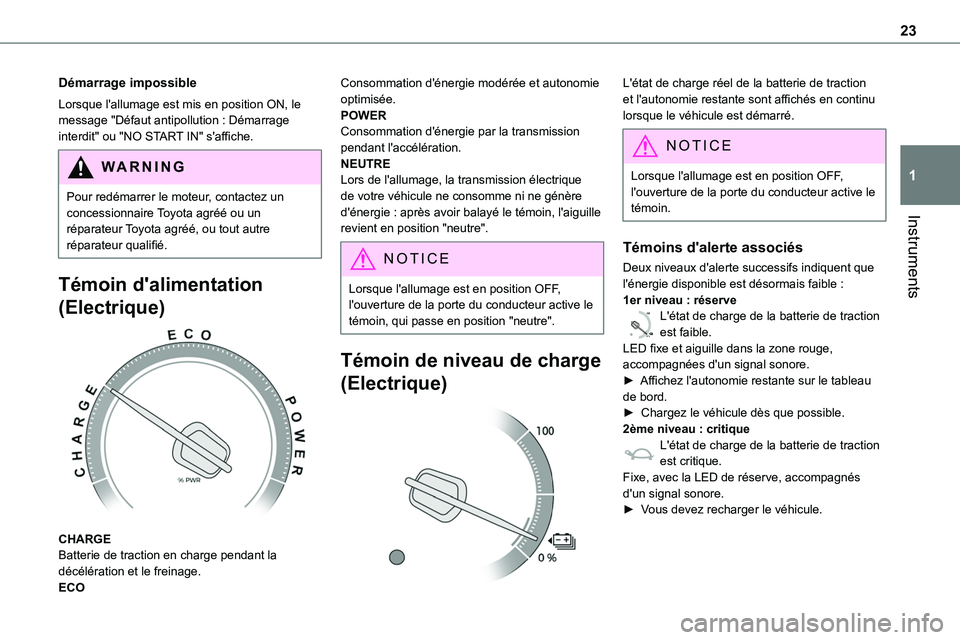

Page 23 of 360
23
Instruments
1
Démarrage impossible
Lorsque l'allumage est mis en position ON, le message "Défaut antipollution : Démarrage interdit" ou "NO START IN" s'affiche.
WARNI NG
Pour redémarrer le moteur, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
Témoin d'alimentation
(Electrique)
CHARGEBatterie de traction en charge pendant la décélération et le freinage.
ECO
Consommation d'énergie modérée et autonomie optimisée.POWERConsommation d'énergie par la transmission pendant l'accélération.NEUTRELors de l'allumage, la transmission électrique de votre véhicule ne consomme ni ne génère d'énergie : après avoir balayé le témoin, l'aiguille
revient en position "neutre".
NOTIC E
Lorsque l'allumage est en position OFF, l'ouverture de la porte du conducteur active le témoin, qui passe en position "neutre".
Témoin de niveau de charge
(Electrique)
L'état de charge réel de la batterie de traction et l'autonomie restante sont affichés en continu lorsque le véhicule est démarré.
NOTIC E
Lorsque l'allumage est en position OFF, l'ouverture de la porte du conducteur active le témoin.
Témoins d'alerte associés
Deux niveaux d'alerte successifs indiquent que l'énergie disponible est désormais faible :1er niveau : réserve
0 %
100
L'état de charge de la batterie de traction est faible.LED fixe et aiguille dans la zone rouge, accompagnées d'un signal sonore.►
Affichez l'autonomie restante sur le tableau de bord.► Chargez le véhicule dès que possible.2ème niveau : critiqueL'état de charge de la batterie de traction est critique.Fixe, avec la LED de réserve, accompagnés d'un signal sonore.► Vous devez recharger le véhicule.

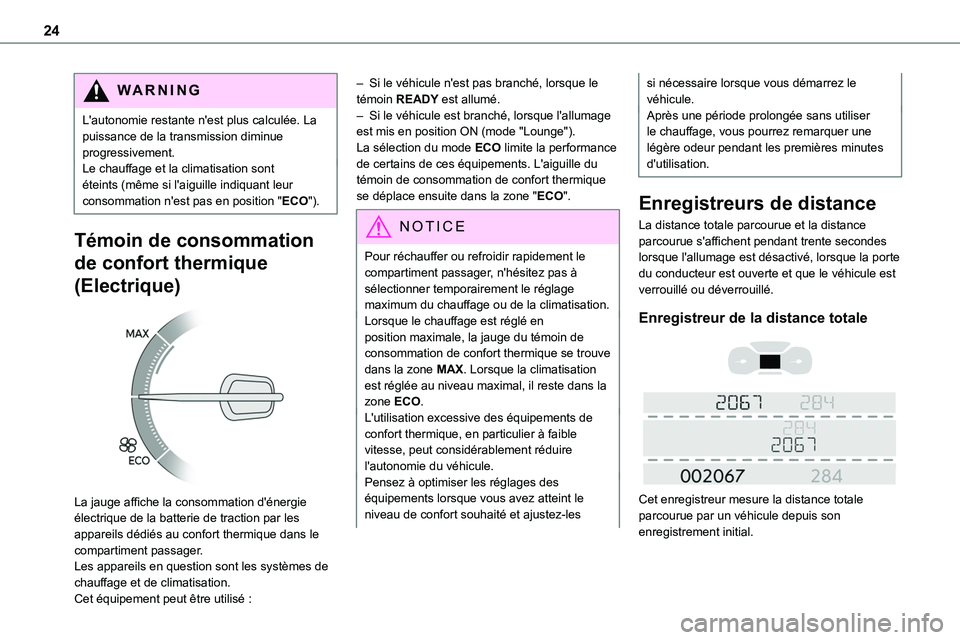

Page 24 of 360
24
WARNI NG
L'autonomie restante n'est plus calculée. La puissance de la transmission diminue progressivement.Le chauffage et la climatisation sont éteints (même si l'aiguille indiquant leur consommation n'est pas en position "ECO").
Témoin de consommation
de confort thermique
(Electrique)
La jauge affiche la consommation d'énergie électrique de la batterie de traction par les appareils dédiés au confort thermique dans le compartiment passager.Les appareils en question sont les systèmes de chauffage et de climatisation.Cet équipement peut être utilisé :
– Si le véhicule n'est pas branché, lorsque le témoin READY est allumé.– Si le véhicule est branché, lorsque l'allumage est mis en position ON (mode "Lounge").La sélection du mode ECO limite la performance de certains de ces équipements. L'aiguille du témoin de consommation de confort thermique se déplace ensuite dans la zone "ECO".
NOTIC E
Pour réchauffer ou refroidir rapidement le compartiment passager, n'hésitez pas à sélectionner temporairement le réglage maximum du chauffage ou de la climatisation.Lorsque le chauffage est réglé en position maximale, la jauge du témoin de consommation de confort thermique se trouve dans la zone MAX. Lorsque la climatisation est réglée au niveau maximal, il reste dans la zone ECO.L'utilisation excessive des équipements de confort thermique, en particulier à faible vitesse, peut considérablement réduire l'autonomie du véhicule.Pensez à optimiser les réglages des équipements lorsque vous avez atteint le niveau de confort souhaité et ajustez-les
si nécessaire lorsque vous démarrez le véhicule.Après une période prolongée sans utiliser le chauffage, vous pourrez remarquer une légère odeur pendant les premières minutes d'utilisation.
Enregistreurs de distance
La distance totale parcourue et la distance parcourue s'affichent pendant trente secondes lorsque l'allumage est désactivé, lorsque la porte du conducteur est ouverte et que le véhicule est verrouillé ou déverrouillé.
Enregistreur de la distance totale
Cet enregistreur mesure la distance totale parcourue par un véhicule depuis son enregistrement initial.

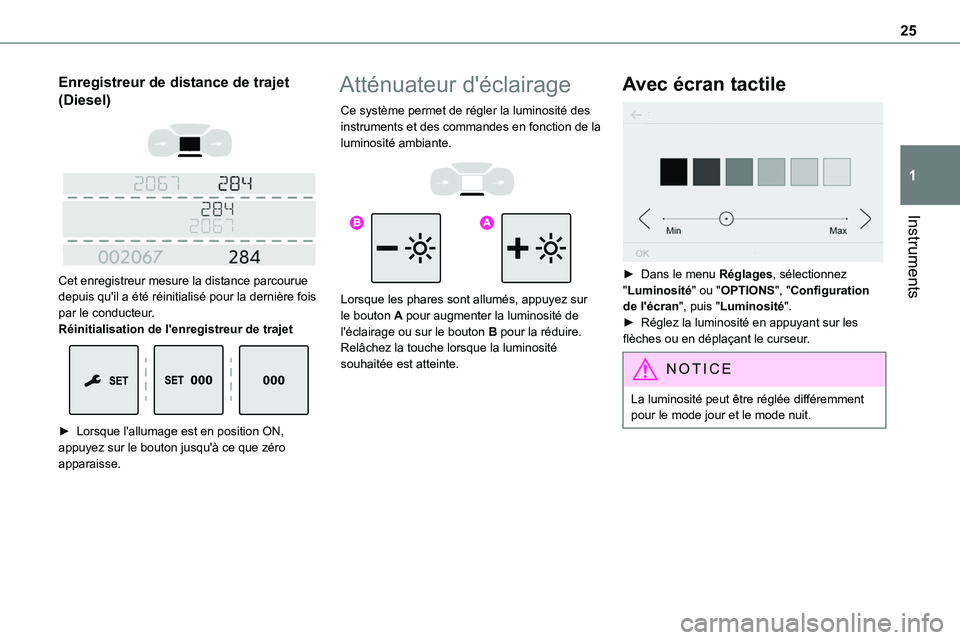

Page 25 of 360
25
Instruments
1
Enregistreur de distance de trajet
(Diesel)
Cet enregistreur mesure la distance parcourue depuis qu'il a été réinitialisé pour la dernière fois par le conducteur.Réinitialisation de l'enregistreur de trajet
► Lorsque l'allumage est en position ON, appuyez sur le bouton jusqu'à ce que zéro apparaisse.
Atténuateur d'éclairage
Ce système permet de régler la luminosité des instruments et des commandes en fonction de la luminosité ambiante.
Lorsque les phares sont allumés, appuyez sur le bouton A pour augmenter la luminosité de l'éclairage ou sur le bouton B pour la réduire.Relâchez la touche lorsque la luminosité souhaitée est atteinte.
Avec écran tactile
► Dans le menu Réglages, sélectionnez "Luminosité" ou "OPTIONS", "Configuration de l'écran", puis "Luminosité".► Réglez la luminosité en appuyant sur les flèches ou en déplaçant le curseur.
NOTIC E
La luminosité peut être réglée différemment pour le mode jour et le mode nuit.

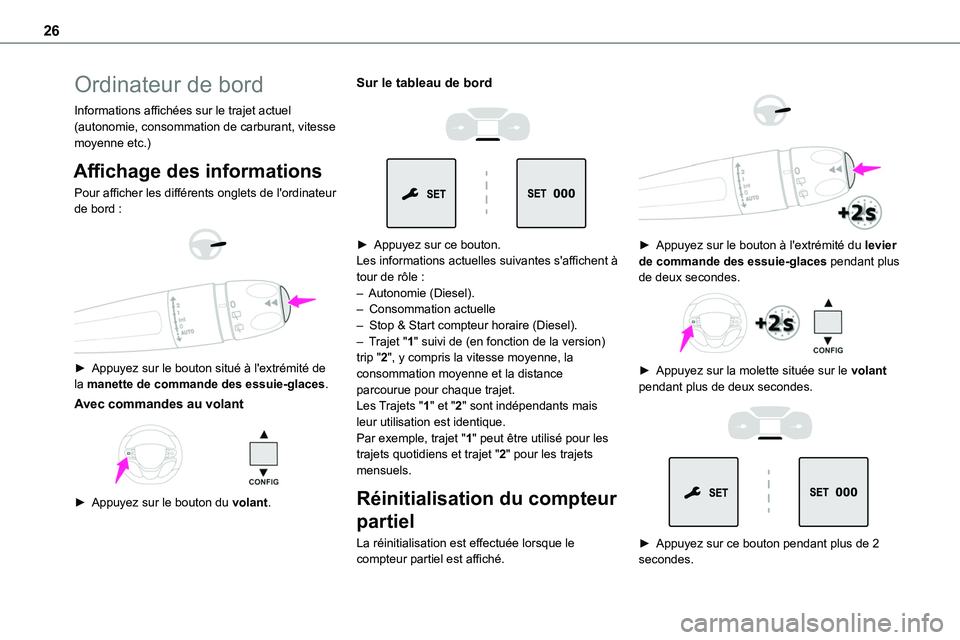

Page 26 of 360
26
Ordinateur de bord
Informations affichées sur le trajet actuel (autonomie, consommation de carburant, vitesse moyenne etc.)
Affichage des informations
Pour afficher les différents onglets de l'ordinateur de bord :
► Appuyez sur le bouton situé à l'extrémité de la manette de commande des essuie-glaces.
Avec commandes au volant
► Appuyez sur le bouton du volant.
Sur le tableau de bord
► Appuyez sur ce bouton.Les informations actuelles suivantes s'affichent à tour de rôle :– Autonomie (Diesel).– Consommation actuelle– Stop & Start compteur horaire (Diesel).– Trajet "1" suivi de (en fonction de la version) trip "2", y compris la vitesse moyenne, la consommation moyenne et la distance parcourue pour chaque trajet.Les Trajets "1" et "2" sont indépendants mais leur utilisation est identique.Par exemple, trajet "1" peut être utilisé pour les trajets quotidiens et trajet "2" pour les trajets mensuels.
Réinitialisation du compteur
partiel
La réinitialisation est effectuée lorsque le compteur partiel est affiché.
► Appuyez sur le bouton à l'extrémité du levier de commande des essuie-glaces pendant plus de deux secondes.
► Appuyez sur la molette située sur le volant pendant plus de deux secondes.
► Appuyez sur ce bouton pendant plus de 2 secondes.

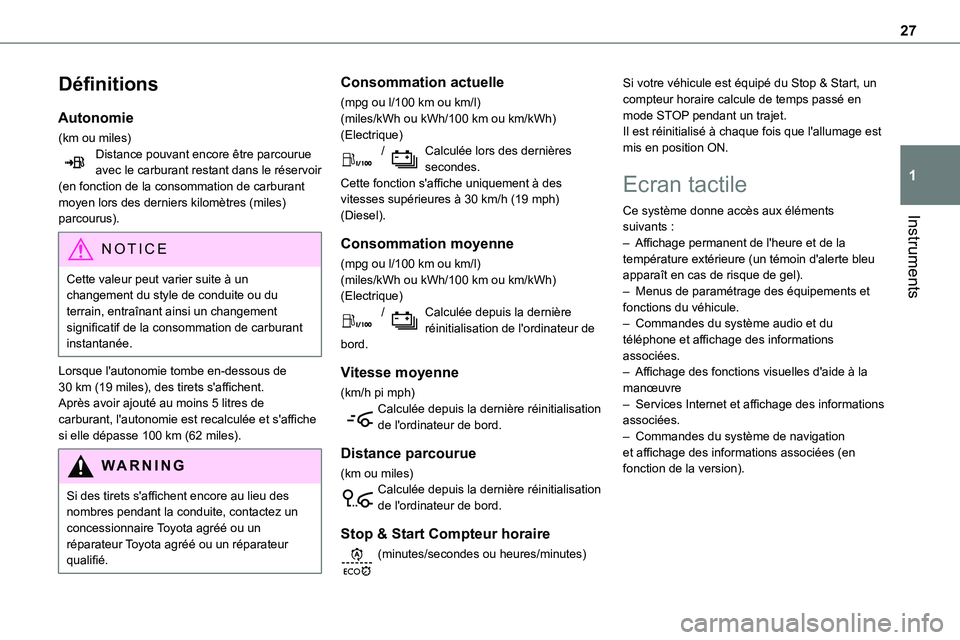

Page 27 of 360
27
Instruments
1
Définitions
Autonomie
(km ou miles)Distance pouvant encore être parcourue avec le carburant restant dans le réservoir (en fonction de la consommation de carburant moyen lors des derniers kilomètres (miles) parcourus).
NOTIC E
Cette valeur peut varier suite à un changement du style de conduite ou du terrain, entraînant ainsi un changement significatif de la consommation de carburant instantanée.
Lorsque l'autonomie tombe en-dessous de 30 km (19 miles), des tirets s'affichent.Après avoir ajouté au moins 5 litres de carburant, l'autonomie est recalculée et s'affiche si elle dépasse 100 km (62 miles).
WARNI NG
Si des tirets s'affichent encore au lieu des nombres pendant la conduite, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou un réparateur qualifié.
Consommation actuelle
(mpg ou l/100 km ou km/l)(miles/kWh ou kWh/100 km ou km/kWh) (Electrique) / Calculée lors des dernières secondes.Cette fonction s'affiche uniquement à des vitesses supérieures à 30 km/h (19 mph) (Diesel).
Consommation moyenne
(mpg ou l/100 km ou km/l)(miles/kWh ou kWh/100 km ou km/kWh) (Electrique) / Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Vitesse moyenne
(km/h pi mph)Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Distance parcourue
(km ou miles)Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Stop & Start Compteur horaire
(minutes/secondes ou heures/minutes)
Si votre véhicule est équipé du Stop & Start, un compteur horaire calcule de temps passé en mode STOP pendant un trajet.Il est réinitialisé à chaque fois que l'allumage est mis en position ON.
Ecran tactile
Ce système donne accès aux éléments
suivants :– Affichage permanent de l'heure et de la température extérieure (un témoin d'alerte bleu apparaît en cas de risque de gel).– Menus de paramétrage des équipements et fonctions du véhicule.– Commandes du système audio et du téléphone et affichage des informations associées.– Affichage des fonctions visuelles d'aide à la manœuvre– Services Internet et affichage des informations associées.– Commandes du système de navigation et affichage des informations associées (en fonction de la version).

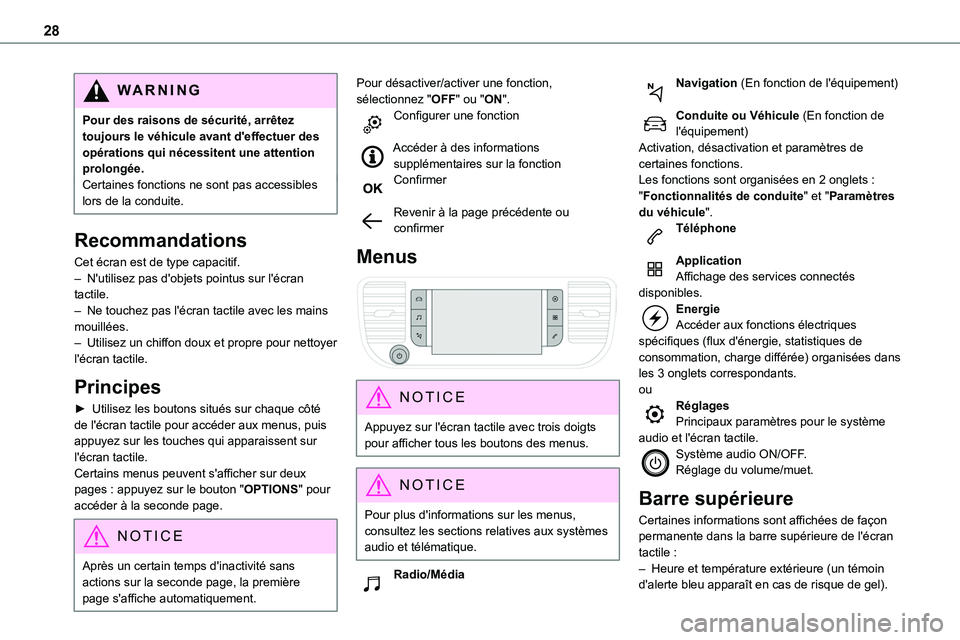

Page 28 of 360
28
WARNI NG
Pour des raisons de sécurité, arrêtez toujours le véhicule avant d'effectuer des opérations qui nécessitent une attention prolongée.Certaines fonctions ne sont pas accessibles lors de la conduite.
Recommandations
Cet écran est de type capacitif.– N'utilisez pas d'objets pointus sur l'écran tactile.– Ne touchez pas l'écran tactile avec les mains mouillées.– Utilisez un chiffon doux et propre pour nettoyer l'écran tactile.
Principes
► Utilisez les boutons situés sur chaque côté de l'écran tactile pour accéder aux menus, puis appuyez sur les touches qui apparaissent sur l'écran tactile.Certains menus peuvent s'afficher sur deux pages : appuyez sur le bouton "OPTIONS" pour accéder à la seconde page.
NOTIC E
Après un certain temps d'inactivité sans actions sur la seconde page, la première page s'affiche automatiquement.
Pour désactiver/activer une fonction, sélectionnez "OFF" ou "ON".Configurer une fonction
Accéder à des informations supplémentaires sur la fonctionConfirmer
Revenir à la page précédente ou
confirmer
Menus
NOTIC E
Appuyez sur l'écran tactile avec trois doigts
pour afficher tous les boutons des menus.
NOTIC E
Pour plus d'informations sur les menus, consultez les sections relatives aux systèmes audio et télématique.
Radio/Média
Navigation (En fonction de l'équipement)
Conduite ou Véhicule (En fonction de l'équipement)Activation, désactivation et paramètres de certaines fonctions.Les fonctions sont organisées en 2 onglets : "Fonctionnalités de conduite" et "Paramètres du véhicule".
Téléphone
ApplicationAffichage des services connectés disponibles.EnergieAccéder aux fonctions électriques spécifiques (flux d'énergie, statistiques de consommation, charge différée) organisées dans les 3 onglets correspondants.ouRéglagesPrincipaux paramètres pour le système audio et l'écran tactile.Système audio ON/OFF.Réglage du volume/muet.
Barre supérieure
Certaines informations sont affichées de façon permanente dans la barre supérieure de l'écran tactile :– Heure et température extérieure (un témoin d'alerte bleu apparaît en cas de risque de gel).

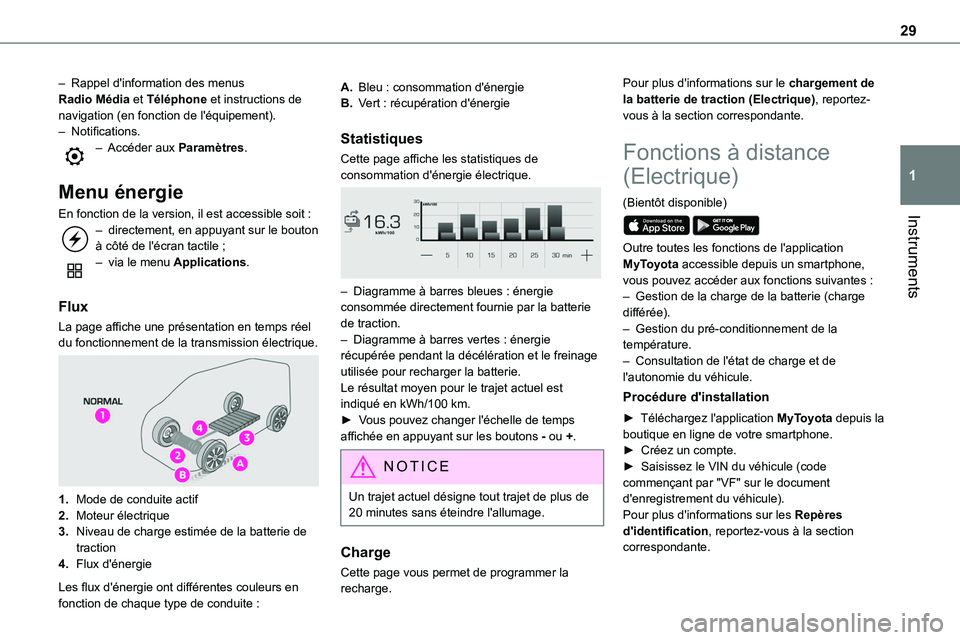

Page 29 of 360
29
Instruments
1
– Rappel d'information des menus Radio Média et Téléphone et instructions de navigation (en fonction de l'équipement).– Notifications.– Accéder aux Paramètres.
Menu énergie
En fonction de la version, il est accessible soit :
– directement, en appuyant sur le bouton à côté de l'écran tactile ;– via le menu Applications.
Flux
La page affiche une présentation en temps réel du fonctionnement de la transmission électrique.
1.Mode de conduite actif
2.Moteur électrique
3.Niveau de charge estimée de la batterie de traction
4.Flux d'énergie
Les flux d'énergie ont différentes couleurs en fonction de chaque type de conduite :
A.Bleu : consommation d'énergie
B.Vert : récupération d'énergie
Statistiques
Cette page affiche les statistiques de consommation d'énergie électrique.
– Diagramme à barres bleues : énergie consommée directement fournie par la batterie de traction.– Diagramme à barres vertes : énergie récupérée pendant la décélération et le freinage utilisée pour recharger la batterie.Le résultat moyen pour le trajet actuel est indiqué en kWh/100 km.► Vous pouvez changer l'échelle de temps
affichée en appuyant sur les boutons - ou +.
NOTIC E
Un trajet actuel désigne tout trajet de plus de 20 minutes sans éteindre l'allumage.
Charge
Cette page vous permet de programmer la
recharge.
Pour plus d'informations sur le chargement de la batterie de traction (Electrique), reportez-vous à la section correspondante.
Fonctions à distance
(Electrique)
(Bientôt disponible)
Outre toutes les fonctions de l'application MyToyota accessible depuis un smartphone, vous pouvez accéder aux fonctions suivantes :– Gestion de la charge de la batterie (charge différée).– Gestion du pré-conditionnement de la température.– Consultation de l'état de charge et de l'autonomie du véhicule.
Procédure d'installation
► Téléchargez l'application MyToyota depuis la boutique en ligne de votre smartphone.► Créez un compte.► Saisissez le VIN du véhicule (code commençant par "VF" sur le document d'enregistrement du véhicule).Pour plus d'informations sur les Repères d'identification, reportez-vous à la section
correspondante.

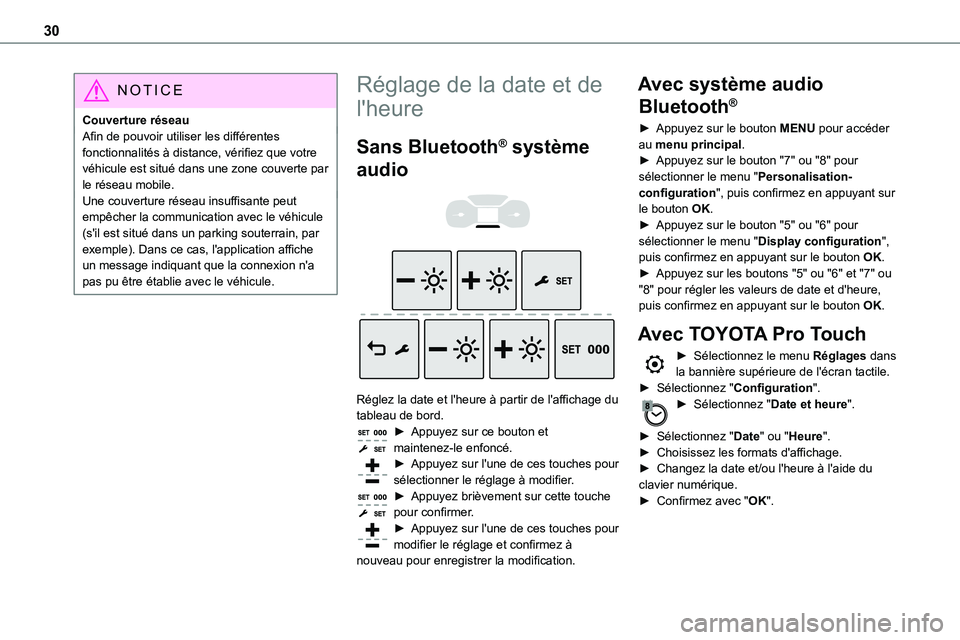

Page 30 of 360
30
NOTIC E
Couverture réseauAfin de pouvoir utiliser les différentes fonctionnalités à distance, vérifiez que votre véhicule est situé dans une zone couverte par le réseau mobile.Une couverture réseau insuffisante peut empêcher la communication avec le véhicule
(s'il est situé dans un parking souterrain, par exemple). Dans ce cas, l'application affiche un message indiquant que la connexion n'a pas pu être établie avec le véhicule.
Réglage de la date et de
l'heure
Sans Bluetooth® système
audio
Réglez la date et l'heure à partir de l'affichage du tableau de bord.► Appuyez sur ce bouton et maintenez-le enfoncé.► Appuyez sur l'une de ces touches pour sélectionner le réglage à modifier.► Appuyez brièvement sur cette touche pour confirmer.► Appuyez sur l'une de ces touches pour
modifier le réglage et confirmez à nouveau pour enregistrer la modification.
Avec système audio
Bluetooth®
► Appuyez sur le bouton MENU pour accéder au menu principal.► Appuyez sur le bouton "7" ou "8" pour sélectionner le menu "Personalisation-configuration", puis confirmez en appuyant sur le bouton OK.
► Appuyez sur le bouton "5" ou "6" pour sélectionner le menu "Display configuration", puis confirmez en appuyant sur le bouton OK.► Appuyez sur les boutons "5" ou "6" et "7" ou "8" pour régler les valeurs de date et d'heure, puis confirmez en appuyant sur le bouton OK.
Avec TOYOTA Pro Touch
► Sélectionnez le menu Réglages dans la bannière supérieure de l'écran tactile.► Sélectionnez "Configuration".► Sélectionnez "Date et heure".
► Sélectionnez "Date" ou "Heure".► Choisissez les formats d'affichage.► Changez la date et/ou l'heure à l'aide du clavier numérique.► Confirmez avec "OK".
