display TOYOTA PROACE 2023 Instructieboekje (in Dutch)

3
Inhoud
Schakeladviesindicator 167Automatische transmissie 167Keuzeschakelaar (elektrisch) 171Rijmodi (elektrisch) 173Stop & Start 173Bandenspanningswaarschuwingssysteem 175Rij- en parkeerhulpsystemen - Algemene adviezen 177Head-up display 179Opslaan van snelheden 181Snelheidslimietherkenning en advies 181Snelheidsbegrenzer 184Cruise control - specifieke adviezen 186Cruise control 187Adaptive Cruise Control 189Active Safety Brake met Collision Risk Alert en Intelligent Emergency Braking Assistance 193Lane Departure Warning-systeem 196Vermoeidheidsherkenningssysteem 197Blind Spot Monitoring-systeem 198Parkeersensoren 200VisioPark Light 202Top Rear Vision 203
7Praktische informatie
Compatibiliteit van brandstoffen 206Tanken 206Tankbeveiliging (diesel) 208Laadsysteem (elektrisch) 209Laden van de tractiebatterij (elektrisch) 217Spaarmodus 221Sneeuwkettingen 222Trekhaak 223Dakdragers/imperiaal 223Motorkap 225Motorruimte 226
Controleren van de niveaus 226Snelle controles 229AdBlue® (dieselmotoren) 232In de vrijloop zetten 234Onderhoudstips 236
8In geval van pech
Gevarendriehoek 239Als de brandstof opraakt (diesel) 239Gereedschapskoffer 240Bandenreparatieset 241Reservewiel 246Vervangen van een lamp 251Vervangen van een zekering 25712V-accu/accu 260Slepen/trekken 264
9Technische gegevens
Motorspecificaties en aanhangwagengewichten 267Dieselmotoren 268Elektromotor 272Afmetingen 274Identificatie van uw auto 276
10Bluetooth®-audiosysteem
Eerste stappen 278Stuurkolomschakelaars 279Menu's 280Radio 280DAB-radio (Digital Audio Broadcasting) 282Media 283Telefoon 286Veelgestelde vragen 289
11TOYOTA Pro Touch
Eerste stappen 292Stuurkolomschakelaars 293Menu's 294Applicaties 296Radio 296DAB-radio (Digital Audio Broadcasting) 298Media 299Telefoon 300Instellingen 304Veelgestelde vragen 306
12TOYOTA Pro Touch met navigatiesysteem
Eerste stappen 308Stuurkolomschakelaars 309Menu's 310Spraakcommando's 3 11Navigatie 316Onlinenavigatie 318Applicaties 321Radio 324DAB-radio (Digital Audio Broadcasting) 326Media 327Telefoon 328Instellingen 331Veelgestelde vragen 334
13Black boxes
 ■Alfabetische index

4
Presentatie
Instrumenten en
bedieningsorganen
NOTIC E
Deze illustraties en beschrijvingen zijn bedoeld als richtlijn. De aanwezigheid en locatie van sommige onderdelen is afhankelijk van de versie, het uitrustingsniveau en het land van verkoop.



1.DashboardkastjeUitschakelen van de voorpassagiersairbag
2.12V-accessoireaansluitingen (120 W)
3.USB-aansluiting
4.Elektrisch bedienbare parkeerrem
5.Instrumentenpaneel
6.OpbergplaatsBeker-/blikjeshouder
7.Opbergvak
8.Bovenste opbergvak
9.220V-accessoireaansluitingen (120 W)
10.Claxon
11 .InstapverlichtingWaarschuwingslampjes voor veiligheidsgordels en voorpassagiersairbagBinnenspiegelToets noodoproep en pechhulpoproep
12.Verwarming/airconditioningOntwasemen en ontdooien voorruitOntwasemen en ontdooien achterruit
13.Toets START/STOP
14.KeuzeschakelaarRijmodusselectie
15.Monochroomscherm met audiosysteemTouchscreen met TOYOTA Pro Touch of TOYOTA Pro Touch met navigatiesysteem
16.Ontgrendeling motorkap
17.Zekeringen dashboard
18.Head-up display
NOTIC E
Afhankelijk van de uitrusting van de auto zijn de opbergvakken open of afsluitbaar. Deze configuratie wordt als voorbeeld getoond.
Stuurkolomschakelaars

1.Hendel exterieurverlichting/richtingaanwijzers
2.Bediening ruitenwissers/ruitensproeiers/boordcomputer
3.Bediening instellingen audiosysteem

5
Overzicht
4.Bediening cruise control/snelheidsbegrenzer/Adaptive Cruise Control
5.Rolknop voor het selecteren van de weergavemodus van het instrumentenpaneel
6.SpraakbedieningInstellen volume
7.Bediening instellingen audiosysteem
Centrale bedieningsbalk


1.Vergrendelen/ontgrendelen van binnenuit
2.Elektrisch bedienbare schuifdeur links
3.Elektrisch kinderslot
4.Elektrisch bedienbare schuifdeur rechts
5.Alarmknipperlichten
6.DSC/ASR-systeem
7.Bandenspanningswaarschuwingssysteem
8.Stop & Start (Diesel)
Bedieningsbalk opzij


1.Toyota Traction Select
2.Head-up display
3.Parkeersensoren
4.Extra verwarming/ventilatie (diesel)
5.Alarm
6.Hoogteverstelling koplampen
7.Lane Departure Warning-systeem
8.Blind Spot Monitoring-systeem
9.Automatic High Beam-systeem
Elektromotor

1.Laadstekkers
2.Tractiebatterij
3.Accu
4.Oplader in de auto
5.Elektromotor
6.Laadkabel
Dankzij de laadstekkers 1 kan er op 3 verschillende manieren worden opgeladen:– Opladen in modus 2 via het elektriciteitsnet thuis m.b.v. een contactdoos en bijpassende laadkabel
6.– Versneld opladen in modus 3 m.b.v. een eenheid voor snelladen (Wallbox).– Supersnel laden in modus 4 m.b.v. een openbare snellader.Voor de 400V-tractiebatterij 2 wordt gebruikgemaakt van lithium-iontechnologie. De batterij slaat de energie op en levert de energie

10
Instrumentenpaneel
Snelheidsmeter

Analoge snelheidsmeter (km/h of mph)
Controlelampjes en displays

Met LCD-tekst- of matrixdisplay

1.Brandstofmeter
2.Koelvloeistoftemperatuurmeter.
Met matrixdisplay (elektrisch)

1.Verbruiksmeter thermisch comfort
2.Laadniveaumeter
Met LCD-display


Met LCD-tekstdisplay

Met matrixdisplay

Met matrixdisplay (elektrisch)

NOTIC E
Voor reizen in het buitenland kan de eenheid van de afstand worden aangepast: de snelheid moet namelijk worden weergegeven in de officiële eenheid van het land (km/h of mph). De
eenheid kan bij stilstaande auto worden

11
Instrumenten
1

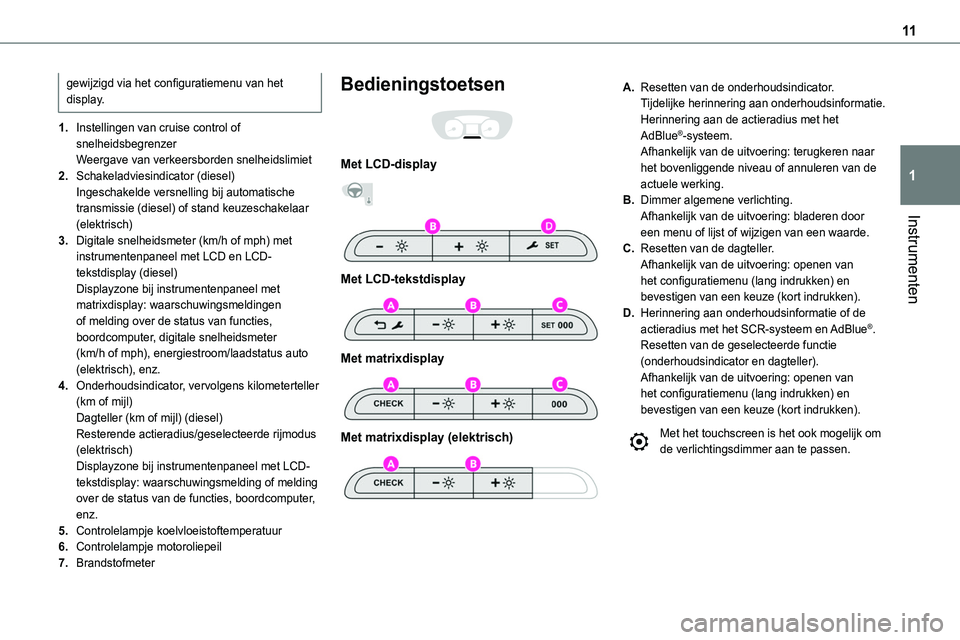

gewijzigd via het configuratiemenu van het display.
1.Instellingen van cruise control of snelheidsbegrenzerWeergave van verkeersborden snelheidslimiet
2.Schakeladviesindicator (diesel)Ingeschakelde versnelling bij automatische transmissie (diesel) of stand keuzeschakelaar (elektrisch)
3.Digitale snelheidsmeter (km/h of mph) met instrumentenpaneel met LCD en LCD-tekstdisplay (diesel)Displayzone bij instrumentenpaneel met matrixdisplay: waarschuwingsmeldingen of melding over de status van functies, boordcomputer, digitale snelheidsmeter (km/h of mph), energiestroom/laadstatus auto (elektrisch), enz.
4.Onderhoudsindicator, vervolgens kilometerteller (km of mijl)Dagteller (km of mijl) (diesel)Resterende actieradius/geselecteerde rijmodus (elektrisch)Displayzone bij instrumentenpaneel met LCD-tekstdisplay: waarschuwingsmelding of melding over de status van de functies, boordcomputer, enz.
5.Controlelampje koelvloeistoftemperatuur
6.Controlelampje motoroliepeil
7.Brandstofmeter
Bedieningstoetsen

Met LCD-display


Met LCD-tekstdisplay

Met matrixdisplay

Met matrixdisplay (elektrisch)

A.Resetten van de onderhoudsindicator.Tijdelijke herinnering aan onderhoudsinformatie.Herinnering aan de actieradius met het AdBlue®-systeem.Afhankelijk van de uitvoering: terugkeren naar het bovenliggende niveau of annuleren van de actuele werking.
B.Dimmer algemene verlichting.Afhankelijk van de uitvoering: bladeren door een menu of lijst of wijzigen van een waarde.
C.Resetten van de dagteller.Afhankelijk van de uitvoering: openen van het configuratiemenu (lang indrukken) en bevestigen van een keuze (kort indrukken).
D.Herinnering aan onderhoudsinformatie of de actieradius met het SCR-systeem en AdBlue®.Resetten van de geselecteerde functie (onderhoudsindicator en dagteller).Afhankelijk van de uitvoering: openen van het configuratiemenu (lang indrukken) en bevestigen van een keuze (kort indrukken).
Met het touchscreen is het ook mogelijk om de verlichtingsdimmer aan te passen.

19
Instrumenten
1

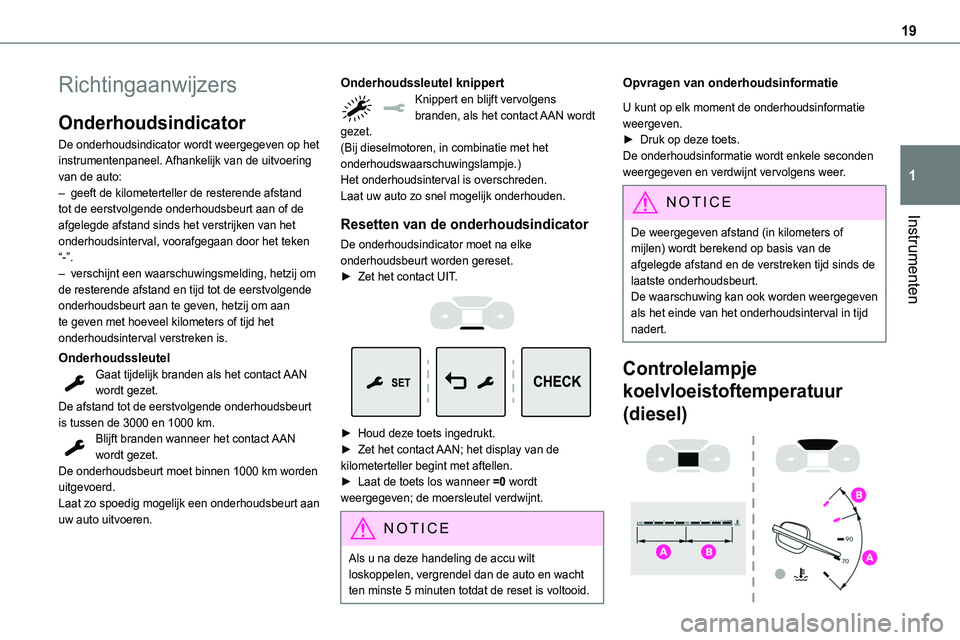

Richtingaanwijzers
Onderhoudsindicator
De onderhoudsindicator wordt weergegeven op het instrumentenpaneel. Afhankelijk van de uitvoering van de auto:– geeft de kilometerteller de resterende afstand tot de eerstvolgende onderhoudsbeurt aan of de
afgelegde afstand sinds het verstrijken van het onderhoudsinterval, voorafgegaan door het teken “-”.– verschijnt een waarschuwingsmelding, hetzij om de resterende afstand en tijd tot de eerstvolgende onderhoudsbeurt aan te geven, hetzij om aan te geven met hoeveel kilometers of tijd het onderhoudsinterval verstreken is.
OnderhoudssleutelGaat tijdelijk branden als het contact AAN wordt gezet.De afstand tot de eerstvolgende onderhoudsbeurt is tussen de 3000 en 1000 km.Blijft branden wanneer het contact AAN wordt gezet.De onderhoudsbeurt moet binnen 1000 km worden uitgevoerd.Laat zo spoedig mogelijk een onderhoudsbeurt aan uw auto uitvoeren.
Onderhoudssleutel knippertKnippert en blijft vervolgens branden, als het contact AAN wordt gezet.(Bij dieselmotoren, in combinatie met het onderhoudswaarschuwingslampje.)Het onderhoudsinterval is overschreden.Laat uw auto zo snel mogelijk onderhouden.
Resetten van de onderhoudsindicator
De onderhoudsindicator moet na elke onderhoudsbeurt worden gereset.► Zet het contact UIT.


► Houd deze toets ingedrukt.► Zet het contact AAN; het display van de kilometerteller begint met aftellen.► Laat de toets los wanneer =0 wordt weergegeven; de moersleutel verdwijnt.
NOTIC E
Als u na deze handeling de accu wilt loskoppelen, vergrendel dan de auto en wacht ten minste 5 minuten totdat de reset is voltooid.
Opvragen van onderhoudsinformatie
U kunt op elk moment de onderhoudsinformatie weergeven.► Druk op deze toets.De onderhoudsinformatie wordt enkele seconden weergegeven en verdwijnt vervolgens weer.
NOTIC E
De weergegeven afstand (in kilometers of mijlen) wordt berekend op basis van de afgelegde afstand en de verstreken tijd sinds de laatste onderhoudsbeurt.De waarschuwing kan ook worden weergegeven als het einde van het onderhoudsinterval in tijd nadert.
Controlelampje
koelvloeistoftemperatuur
(diesel)

30
Instellen van datum en tijd
Zonder
Bluetooth®-audiosysteem


Stel de datum en tijd in via het display van het instrumentenpaneel.► Houd deze toets ingedrukt.
► Druk op een van deze toetsen om de te wijzigen instelling te selecteren.► Druk kort op deze toets om te bevestigen.► Druk op een van deze toetsen om de instelling te wijzigen en bevestig nogmaals
om de wijziging op te slaan.
Met Bluetooth®-audiosysteem
► Druk op de toets MENU voor toegang tot het hoofdmenu.► Druk op de toets “7” of “8” om het menu “Persoonlijke instellingen - configuratie” te selecteren en bevestig vervolgens uw keuze door op de toets OK te drukken.► Druk op de toets “5” of “6” om het menu “Configuratie display” te selecteren en bevestig
vervolgens uw keuze door op de toets OK te drukken.► Druk op de toets “5” of “6” en “7” of “8” om de waarden voor de datum en tijd aan te passen en bevestig vervolgens uw keuze door op de toets OK te drukken.
Met TOYOTA Pro Touch
► Selecteer het menu Instellingen in de bovenste balk van het touchscreen.► Selecteer “Configuratie”.► Selecteer “Datum en tijd”.
► Selecteer “Datum” of “Tijd”.► Selecteer het weergaveformaat.► Wijzig de datum en/of tijd met behulp van het numerieke toetsenbord.► Bevestig met “OK”.
Met TOYOTA Pro Touch met
navigatiesysteem
Het instellen van de tijd en de datum is alleen mogelijk als “GPS-synchronisatie” is uitgeschakeld.► Selecteer het menu Instellingen in de balk van het touchscreen.► Druk op de toets “OPTIES” om de secundaire pagina weer te geven.
► Selecteer “Tijd-datum instellen”.
► Selecteer het tabblad “Datum:” of “Tijd”.► Stel de datum en/of tijd in met behulp van het numerieke toetsenbord.► Bevestig met “OK”.
Extra instellingen
U kunt kiezen:– Om de tijdzone te wijzigen.– Om het weergaveformaat van de datum en tijd te wijzigen (12 uur/24 uur).– Om de functie voor de zomertijd in of uit te schakelen (+1 uur).– Om de GPS-synchronisatie in of uit te schakelen (UTC).
NOTIC E
Het systeem schakelt niet automatisch over op
wintertijd/zomertijd (afhankelijk van het land van verkoop).

39
Toegang
2
Voorpassagiersportier

Schuifdeur► Verwijder met behulp van de sleutel het zwarte afdekkapje op de rand van het portier/de deur.
► Steek de sleutel zonder te forceren in de opening en beweeg de grendel vervolgens zonder hem te draaien zijwaarts naar de binnenzijde van het portier/de deur.► Verwijder de sleutel en plaats het zwarte afdekkapje.► Sluit de portieren/deuren en controleer vanaf de buitenzijde of de auto wordt vergrendeld.
Achterdeuren
Losmaken► Gebruik de binnenportiergreep.Vergrendelen► Controleer, als uw auto hiermee is uitgerust, of het elektrische kinderslot niet is geactiveerd.► Open de linker achterdeur.

► Steek de sleutel (zonder deze te forceren) in de opening van de grendel op de rand van de deur en schuif de eenheid omhoog.► Verwijder de sleutel.► Sluit de deur en controleer vanaf de buitenzijde of de auto wordt vergrendeld.
Ontgrendelen van de
achterklep

► Steek vanaf de binnenzijde van de auto een kleine schroevendraaier in opening A van het slot en ontgrendel de achterklep.► Beweeg de grendel naar links.
NOTIC E
Als het probleem na het nogmaals sluiten aanhoudt, blijft de achterklep vergrendeld.
Vervangen van de batterij
Als de batterij leeg is, gaat dit waarschuwingslampje branden, in
combinatie met een geluidssignaal en een melding op het display.
Type batterij: CR2032/3 volt.
Zonder Smart Entry & Start

Met Smart Entry & Start

► Wip het deksel met een kleine schroevendraaier bij de uitsparing los en til het deksel op.► Verwijder de lege batterij uit de behuizing.

93
Ergonomie en comfort
3

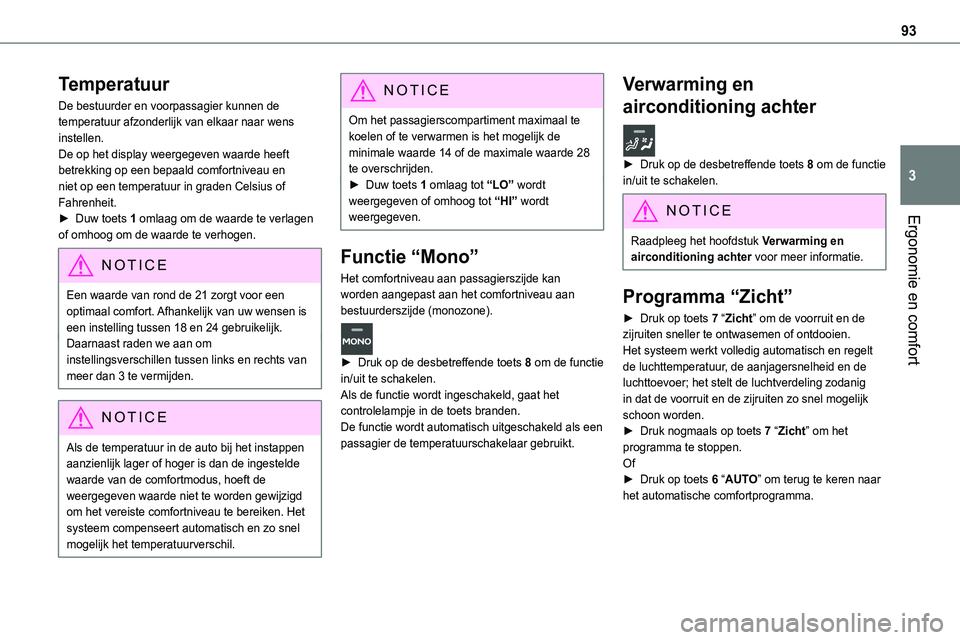

Temperatuur
De bestuurder en voorpassagier kunnen de temperatuur afzonderlijk van elkaar naar wens instellen.De op het display weergegeven waarde heeft betrekking op een bepaald comfortniveau en niet op een temperatuur in graden Celsius of Fahrenheit.► Duw toets 1 omlaag om de waarde te verlagen
of omhoog om de waarde te verhogen.
NOTIC E
Een waarde van rond de 21 zorgt voor een optimaal comfort. Afhankelijk van uw wensen is een instelling tussen 18 en 24 gebruikelijk.Daarnaast raden we aan om instellingsverschillen tussen links en rechts van meer dan 3 te vermijden.
NOTIC E
Als de temperatuur in de auto bij het instappen aanzienlijk lager of hoger is dan de ingestelde waarde van de comfortmodus, hoeft de weergegeven waarde niet te worden gewijzigd om het vereiste comfortniveau te bereiken. Het systeem compenseert automatisch en zo snel mogelijk het temperatuurverschil.
NOTIC E
Om het passagierscompartiment maximaal te koelen of te verwarmen is het mogelijk de minimale waarde 14 of de maximale waarde 28 te overschrijden.► Duw toets 1 omlaag tot “LO” wordt weergegeven of omhoog tot “HI” wordt weergegeven.
Functie “Mono”
Het comfortniveau aan passagierszijde kan worden aangepast aan het comfortniveau aan bestuurderszijde (monozone).
► Druk op de desbetreffende toets 8 om de functie in/uit te schakelen.Als de functie wordt ingeschakeld, gaat het controlelampje in de toets branden.De functie wordt automatisch uitgeschakeld als een passagier de temperatuurschakelaar gebruikt.
Verwarming en
airconditioning achter
► Druk op de desbetreffende toets 8 om de functie in/uit te schakelen.
NOTIC E
Raadpleeg het hoofdstuk Verwarming en airconditioning achter voor meer informatie.
Programma “Zicht”
► Druk op toets 7 “Zicht” om de voorruit en de zijruiten sneller te ontwasemen of ontdooien.Het systeem werkt volledig automatisch en regelt de luchttemperatuur, de aanjagersnelheid en de luchttoevoer; het stelt de luchtverdeling zodanig in dat de voorruit en de zijruiten zo snel mogelijk schoon worden.► Druk nogmaals op toets 7 “Zicht” om het programma te stoppen.Of► Druk op toets 6 “AUTO” om terug te keren naar het automatische comfortprogramma.

156

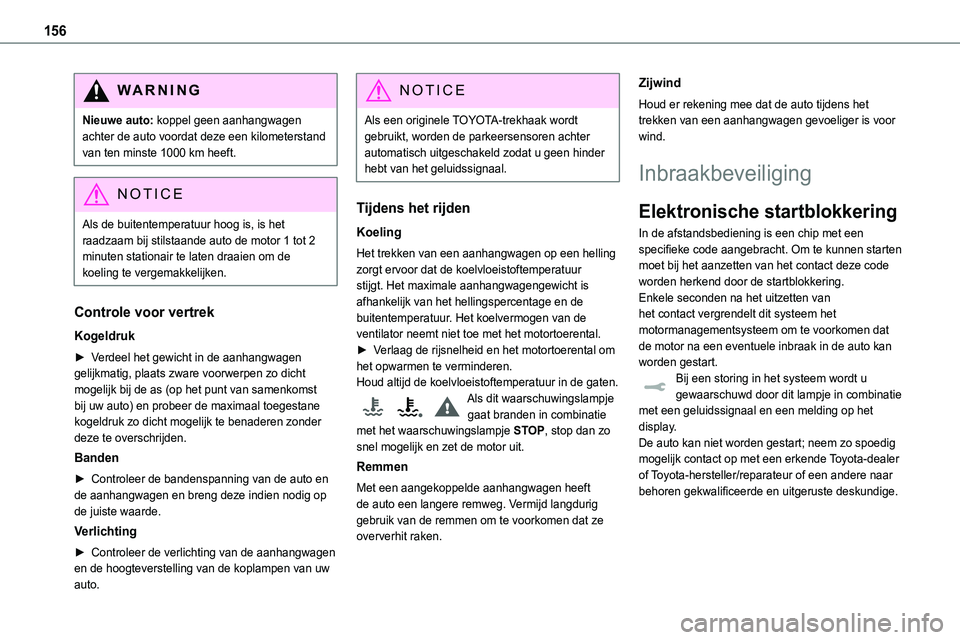

WARNI NG
Nieuwe auto: koppel geen aanhangwagen achter de auto voordat deze een kilometerstand van ten minste 1000 km heeft.
NOTIC E
Als de buitentemperatuur hoog is, is het raadzaam bij stilstaande auto de motor 1 tot 2 minuten stationair te laten draaien om de koeling te vergemakkelijken.
Controle voor vertrek
Kogeldruk
► Verdeel het gewicht in de aanhangwagen gelijkmatig, plaats zware voorwerpen zo dicht mogelijk bij de as (op het punt van samenkomst bij uw auto) en probeer de maximaal toegestane kogeldruk zo dicht mogelijk te benaderen zonder deze te overschrijden.
Banden
► Controleer de bandenspanning van de auto en de aanhangwagen en breng deze indien nodig op de juiste waarde.
Verlichting
► Controleer de verlichting van de aanhangwagen en de hoogteverstelling van de koplampen van uw auto.
NOTIC E
Als een originele TOYOTA-trekhaak wordt gebruikt, worden de parkeersensoren achter automatisch uitgeschakeld zodat u geen hinder hebt van het geluidssignaal.
Tijdens het rijden
Koeling
Het trekken van een aanhangwagen op een helling zorgt ervoor dat de koelvloeistoftemperatuur stijgt. Het maximale aanhangwagengewicht is afhankelijk van het hellingspercentage en de buitentemperatuur. Het koelvermogen van de ventilator neemt niet toe met het motortoerental.► Verlaag de rijsnelheid en het motortoerental om het opwarmen te verminderen.Houd altijd de koelvloeistoftemperatuur in de gaten.Als dit waarschuwingslampje gaat branden in combinatie met het waarschuwingslampje STOP, stop dan zo snel mogelijk en zet de motor uit.
Remmen
Met een aangekoppelde aanhangwagen heeft de auto een langere remweg. Vermijd langdurig gebruik van de remmen om te voorkomen dat ze oververhit raken.
Zijwind
Houd er rekening mee dat de auto tijdens het trekken van een aanhangwagen gevoeliger is voor wind.
Inbraakbeveiliging
Elektronische startblokkering
In de afstandsbediening is een chip met een specifieke code aangebracht. Om te kunnen starten moet bij het aanzetten van het contact deze code worden herkend door de startblokkering.Enkele seconden na het uitzetten van het contact vergrendelt dit systeem het motormanagementsysteem om te voorkomen dat de motor na een eventuele inbraak in de auto kan worden gestart.Bij een storing in het systeem wordt u gewaarschuwd door dit lampje in combinatie met een geluidssignaal en een melding op het display.De auto kan niet worden gestart; neem zo spoedig mogelijk contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
