sensor TOYOTA PROACE CITY EV 2021 Bruksanvisningar (in Swedish)

3
Innehåll
Fast hastighetsbegränsare 163Farthållare - särskilda rekommendationer 164Programmerbar farthållare 164Aktiv farthållare 167Spara hastigheter 171Active Safety Brake med Varning för kollisionsrisk och Intelligent nödbromsassistans 172Körfilsvarnaren aktiv 175Dödavinkelvarnare 179Detektering av trötthet 180Parkeringssensorer 182Backkamera 184Surround Rear Vision 185Sikt bakåt 188Parkeringshjälp 190
7Praktisk information
Kompatibla bränslen 195Tanka bilen 195Feltankningsskydd (diesel) 197Laddningssystem (Elektriskt) 197Ladda drivbatteriet (Elektriskt). 206Energisparläge 210Snökedjor 210Skärm för mycket kall väderlek 2 11Draganordning 212Överlastad bil, indikator 213Lastbågar/lasträcke 214Motorhuv 215Motorrum 216Kontroll av nivåer 217Hastighetskontroller 220AdBlue® (Dieselmotorer) 222Köra i friläge 225Rekommendation för skötsel och underhåll 226
8Om bilen får motorstopp
Bränslestopp (Diesel) 228Verktygssats 228Sats för proviorisk däcklagning 230Reservhjul 232Byta glödlampa 236Säkringar 24212 V-batteri/Tillbehörsbatteri 242Bogsering/Bärgning 246
9Teknisk information
Mått 249Tekniska data och släpvagnsvikter 255Bensinmotorer 256Dieselmotorer 258Elmotor 260Identifieringsmarkeringar 261
10Pekskärm till BLUETOOTH-ljudsystem
De första stegen 262Rattmonterade kontroller 263Menyer 264Radio 265DAB-radio (Digitalradio) 266Media 266Telefon 268Inställningar 270Vanliga frågor 271
11TOYOTA Connect Radio
De första stegen 273Rattmonterade kontroller 274Menyer 275Appar 276Radio 277
DAB-radio (Digital Audio Broadcasting) 278Media 279Telefon 280Inställningar 284Vanliga frågor 285
12TOYOTA Connect Nav
De första stegen 288Rattmonterade kontroller 289Menyer 289Röstkommandon 291Navigation 295Ansluten navigation 297Appar 300Radio 302DAB-radio (Digital Audio Broadcasting) 304Media 304Telefon 306Inställningar 309Vanliga frågor 3 11
 ■Alfabetisk innehållsförteckning

5
Översikt
Reglagepanel på sidan

1.Manuell höjdjustering av strålkastare
2.Stop & Start
3.Parkeringssensorer
4.Tilläggsvärmare /ventilationssystem (diesel)Förkonditionering av temperaturen, kontrollampa (elektrisk)
5.Körfilsvarnaren aktiv
6.Däcktryckövervakningssystem
7.Elstyrd barnspärr
8.Uppvärmd vindruta
9.Vindrutedisplay
Reglage på förardörren

1.Låsa /låsa upp lastutrymmet (Proace City)
2.Elstyrd barnspärr
Reglagepanel i mitten

1.Varningsblinkers
2.Låsa/låsa upp inifrån
3.Hill Assist Descent Control
4.Eco-läge
5.Toyota Traction Select
6.Elektrisk parkeringsbroms
7.Starta/stänga av motorn
8.DSC-/ ASR-systems
Elmotor

1.Anslutningsdon för laddning
2.Drivbatteri
3.12 V-batteri
4.Laddare in bilen
5.Elmotor
6.Laddkabel
Laddningsdonen 1 möjliggör 3 typer av laddning:– Laddning hemma i Mode 2 med hushållsuttag och tillhörande laddkabel 6.– Accelererad laddning i Mode 3 med laddenhet för accelererad laddning (laddbox).– Supersnabbladdning i Mode 4 på offentlig laddstation.Drivbatteriet på 400 V 2 använder litiumjonteknik. Det lagrar och levererar den energi som behövs att driva elmotorn, luftkonditioneringen och

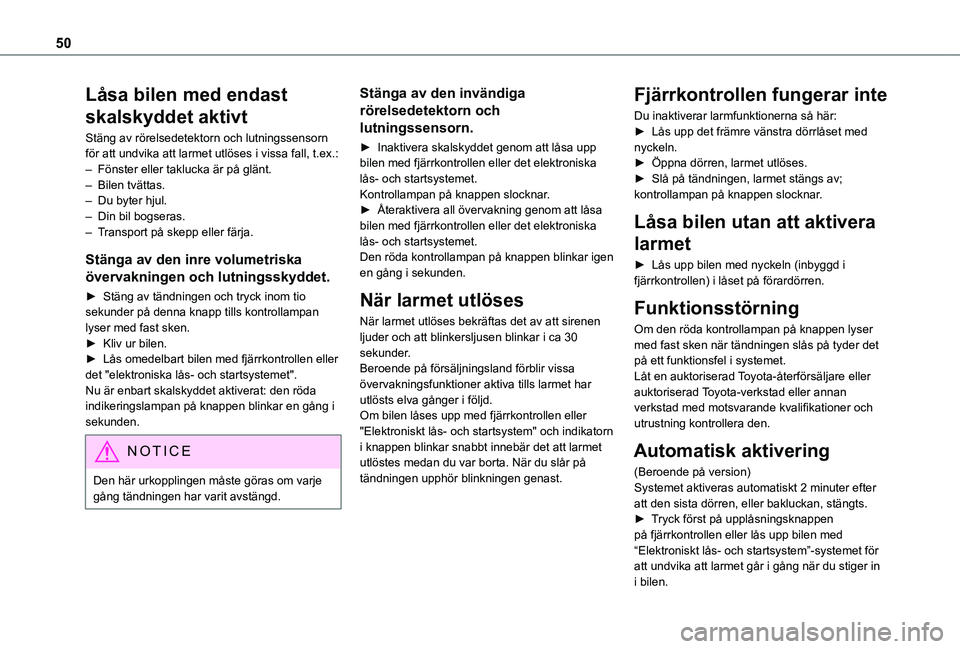

50
Låsa bilen med endast
skalskyddet aktivt
Stäng av rörelsedetektorn och lutningssensorn för att undvika att larmet utlöses i vissa fall, t.ex.:– Fönster eller taklucka är på glänt. – Bilen tvättas.– Du byter hjul.– Din bil bogseras.– Transport på skepp eller färja.
Stänga av den inre volumetriska
övervakningen och lutningsskyddet.
► Stäng av tändningen och tryck inom tio sekunder på denna knapp tills kontrollampan lyser med fast sken.► Kliv ur bilen.► Lås omedelbart bilen med fjärrkontrollen eller det "elektroniska lås- och startsystemet".Nu är enbart skalskyddet aktiverat: den röda indikeringslampan på knappen blinkar en gång i sekunden.
NOTIC E
Den här urkopplingen måste göras om varje gång tändningen har varit avstängd.
Stänga av den invändiga
rörelsedetektorn och
lutningssensorn.
► Inaktivera skalskyddet genom att låsa upp bilen med fjärrkontrollen eller det elektroniska lås- och startsystemet.Kontrollampan på knappen slocknar.► Återaktivera all övervakning genom att låsa bilen med fjärrkontrollen eller det elektroniska lås- och startsystemet.Den röda kontrollampan på knappen blinkar igen en gång i sekunden.
När larmet utlöses
När larmet utlöses bekräftas det av att sirenen ljuder och att blinkersljusen blinkar i ca 30 sekunder.Beroende på försäljningsland förblir vissa övervakningsfunktioner aktiva tills larmet har utlösts elva gånger i följd.Om bilen låses upp med fjärrkontrollen eller "Elektroniskt lås- och startsystem" och indikatorn
i knappen blinkar snabbt innebär det att larmet utlöstes medan du var borta. När du slår på tändningen upphör blinkningen genast.
Fjärrkontrollen fungerar inte
Du inaktiverar larmfunktionerna så här:► Lås upp det främre vänstra dörrlåset med nyckeln.► Öppna dörren, larmet utlöses.► Slå på tändningen, larmet stängs av; kontrollampan på knappen slocknar.
Låsa bilen utan att aktivera
larmet
► Lås upp bilen med nyckeln (inbyggd i fjärrkontrollen) i låset på förardörren.
Funktionsstörning
Om den röda kontrollampan på knappen lyser med fast sken när tändningen slås på tyder det på ett funktionsfel i systemet.Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera den.
Automatisk aktivering
(Beroende på version)Systemet aktiveras automatiskt 2 minuter efter att den sista dörren, eller bakluckan, stängts.► Tryck först på upplåsningsknappen på fjärrkontrollen eller lås upp bilen med “Elektroniskt lås- och startsystem”-systemet för att undvika att larmet går i gång när du stiger in i bilen.

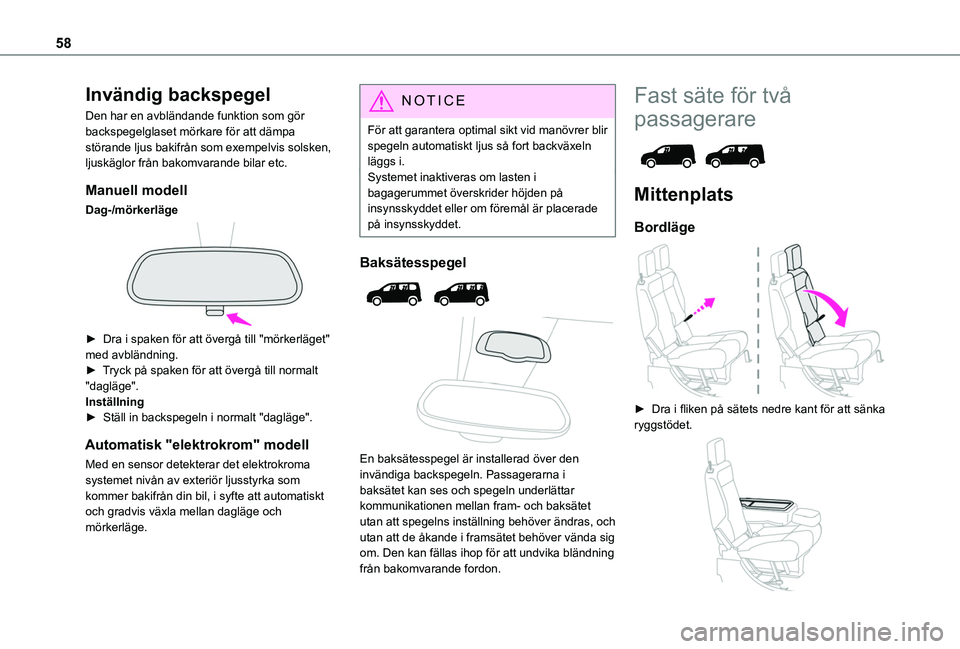

58
Invändig backspegel
Den har en avbländande funktion som gör backspegelglaset mörkare för att dämpa störande ljus bakifrån som exempelvis solsken, ljuskäglor från bakomvarande bilar etc.
Manuell modell
Dag-/mörkerläge

► Dra i spaken för att övergå till "mörkerläget" med avbländning.► Tryck på spaken för att övergå till normalt "dagläge".Inställning► Ställ in backspegeln i normalt "dagläge".
Automatisk "elektrokrom" modell
Med en sensor detekterar det elektrokroma systemet nivån av exteriör ljusstyrka som kommer bakifrån din bil, i syfte att automatiskt och gradvis växla mellan dagläge och mörkerläge.
NOTIC E
För att garantera optimal sikt vid manövrer blir spegeln automatiskt ljus så fort backväxeln läggs i.Systemet inaktiveras om lasten i bagagerummet överskrider höjden på insynsskyddet eller om föremål är placerade på insynsskyddet.
Baksätesspegel


En baksätesspegel är installerad över den invändiga backspegeln. Passagerarna i baksätet kan ses och spegeln underlättar kommunikationen mellan fram- och baksätet utan att spegelns inställning behöver ändras, och utan att de åkande i framsätet behöver vända sig
om. Den kan fällas ihop för att undvika bländning från bakomvarande fordon.
Fast säte för två
passagerare

Mittenplats
Bordläge

► Dra i fliken på sätets nedre kant för att sänka ryggstödet.

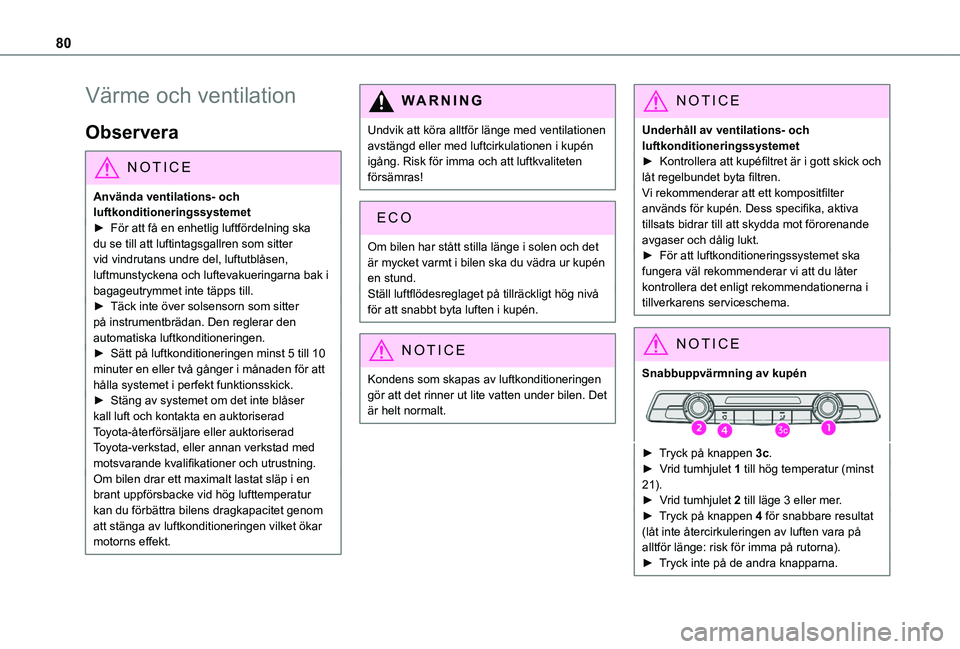

80
Värme och ventilation
Observera
NOTIC E
Använda ventilations- och luftkonditioneringssystemet► För att få en enhetlig luftfördelning ska
du se till att luftintagsgallren som sitter vid vindrutans undre del, luftutblåsen, luftmunstyckena och luftevakueringarna bak i bagageutrymmet inte täpps till.► Täck inte över solsensorn som sitter på instrumentbrädan. Den reglerar den automatiska luftkonditioneringen.► Sätt på luftkonditioneringen minst 5 till 10 minuter en eller två gånger i månaden för att hålla systemet i perfekt funktionsskick.► Stäng av systemet om det inte blåser kall luft och kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan du förbättra bilens dragkapacitet genom att stänga av luftkonditioneringen vilket ökar motorns effekt.
WARNI NG
Undvik att köra alltför länge med ventilationen avstängd eller med luftcirkulationen i kupén igång. Risk för imma och att luftkvaliteten försämras!
Om bilen har stått stilla länge i solen och det är mycket varmt i bilen ska du vädra ur kupén en stund.Ställ luftflödesreglaget på tillräckligt hög nivå för att snabbt byta luften i kupén.
NOTIC E
Kondens som skapas av luftkonditioneringen gör att det rinner ut lite vatten under bilen. Det är helt normalt.
NOTIC E
Underhåll av ventilations- och luftkonditioneringssystemet► Kontrollera att kupéfiltret är i gott skick och låt regelbundet byta filtren.Vi rekommenderar att ett kompositfilter används för kupén. Dess specifika, aktiva tillsats bidrar till att skydda mot förorenande avgaser och dålig lukt.► För att luftkonditioneringssystemet ska fungera väl rekommenderar vi att du låter kontrollera det enligt rekommendationerna i tillverkarens serviceschema.
NOTIC E
Snabbuppvärmning av kupén
► Tryck på knappen 3c.► Vrid tumhjulet 1 till hög temperatur (minst 21).► Vrid tumhjulet 2 till läge 3 eller mer.► Tryck på knappen 4 för snabbare resultat (låt inte återcirkuleringen av luften vara på alltför länge: risk för imma på rutorna).► Tryck inte på de andra knapparna.

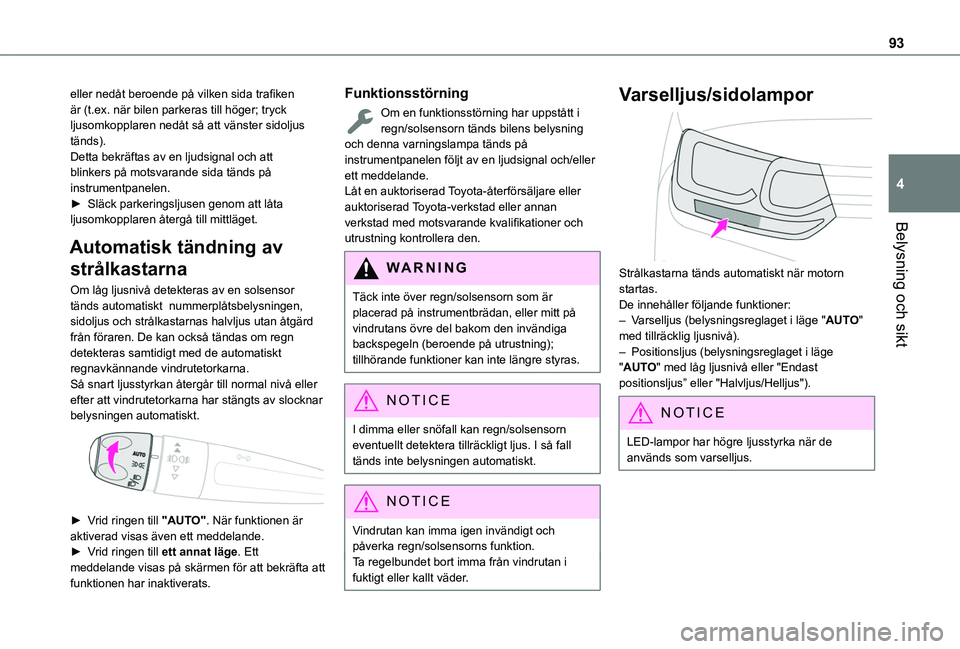

93
Belysning och sikt
4
eller nedåt beroende på vilken sida trafiken är (t.ex. när bilen parkeras till höger; tryck ljusomkopplaren nedåt så att vänster sidoljus tänds).Detta bekräftas av en ljudsignal och att blinkers på motsvarande sida tänds på instrumentpanelen.► Släck parkeringsljusen genom att låta ljusomkopplaren återgå till mittläget.
Automatisk tändning av
strålkastarna
Om låg ljusnivå detekteras av en solsensor tänds automatiskt nummerplåtsbelysningen, sidoljus och strålkastarnas halvljus utan åtgärd från föraren. De kan också tändas om regn detekteras samtidigt med de automatiskt regnavkännande vindrutetorkarna.Så snart ljusstyrkan återgår till normal nivå eller efter att vindrutetorkarna har stängts av slocknar belysningen automatiskt.

► Vrid ringen till "AUTO". När funktionen är aktiverad visas även ett meddelande.
► Vrid ringen till ett annat läge. Ett meddelande visas på skärmen för att bekräfta att funktionen har inaktiverats.
Funktionsstörning
Om en funktionsstörning har uppstått i regn/solsensorn tänds bilens belysning och denna varningslampa tänds på instrumentpanelen följt av en ljudsignal och/eller ett meddelande.Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera den.
WARNI NG
Täck inte över regn/solsensorn som är placerad på instrumentbrädan, eller mitt på vindrutans övre del bakom den invändiga backspegeln (beroende på utrustning); tillhörande funktioner kan inte längre styras.
NOTIC E
I dimma eller snöfall kan regn/solsensorn eventuellt detektera tillräckligt ljus. I så fall tänds inte belysningen automatiskt.
NOTIC E
Vindrutan kan imma igen invändigt och påverka regn/solsensorns funktion.Ta regelbundet bort imma från vindrutan i fuktigt eller kallt väder.
Varselljus/sidolampor

Strålkastarna tänds automatiskt när motorn startas.De innehåller följande funktioner:– Varselljus (belysningsreglaget i läge "AUTO" med tillräcklig ljusnivå).– Positionsljus (belysningsreglaget i läge "AUTO" med låg ljusnivå eller "Endast positionsljus” eller "Halvljus/Helljus").
NOTIC E
LED-lampor har högre ljusstyrka när de används som varselljus.

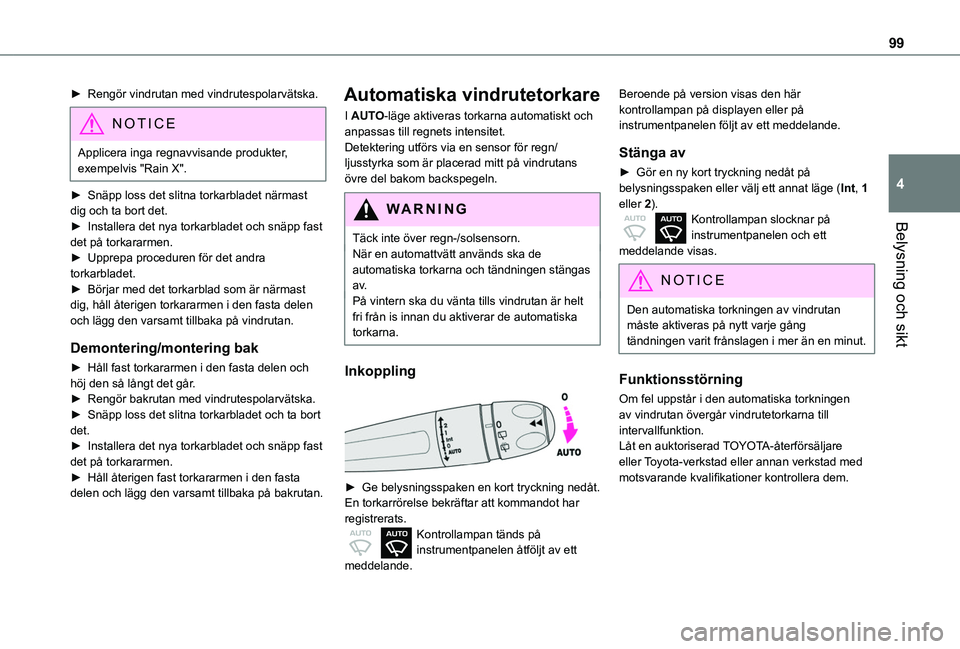

99
Belysning och sikt
4
► Rengör vindrutan med vindrutespolarvätska.
NOTIC E
Applicera inga regnavvisande produkter, exempelvis "Rain X".
► Snäpp loss det slitna torkarbladet närmast dig och ta bort det.► Installera det nya torkarbladet och snäpp fast det på torkararmen.
► Upprepa proceduren för det andra torkarbladet.► Börjar med det torkarblad som är närmast dig, håll återigen torkararmen i den fasta delen och lägg den varsamt tillbaka på vindrutan.
Demontering/montering bak
► Håll fast torkararmen i den fasta delen och höj den så långt det går.► Rengör bakrutan med vindrutespolarvätska.► Snäpp loss det slitna torkarbladet och ta bort det.► Installera det nya torkarbladet och snäpp fast det på torkararmen.► Håll återigen fast torkararmen i den fasta delen och lägg den varsamt tillbaka på bakrutan.
Automatiska vindrutetorkare
I AUTO-läge aktiveras torkarna automatiskt och anpassas till regnets intensitet.Detektering utförs via en sensor för regn/ljusstyrka som är placerad mitt på vindrutans övre del bakom backspegeln.
WARNI NG
Täck inte över regn-/solsensorn.När en automattvätt används ska de automatiska torkarna och tändningen stängas a v.På vintern ska du vänta tills vindrutan är helt fri från is innan du aktiverar de automatiska torkarna.
Inkoppling

► Ge belysningsspaken en kort tryckning nedåt.En torkarrörelse bekräftar att kommandot har registrerats.Kontrollampan tänds på instrumentpanelen åtföljt av ett meddelande.
Beroende på version visas den här kontrollampan på displayen eller på instrumentpanelen följt av ett meddelande.
Stänga av
► Gör en ny kort tryckning nedåt på belysningsspaken eller välj ett annat läge (Int, 1 eller 2).Kontrollampan slocknar på instrumentpanelen och ett meddelande visas.
NOTIC E
Den automatiska torkningen av vindrutan måste aktiveras på nytt varje gång tändningen varit frånslagen i mer än en minut.
Funktionsstörning
Om fel uppstår i den automatiska torkningen av vindrutan övergår vindrutetorkarna till intervallfunktion.Låt en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera dem.

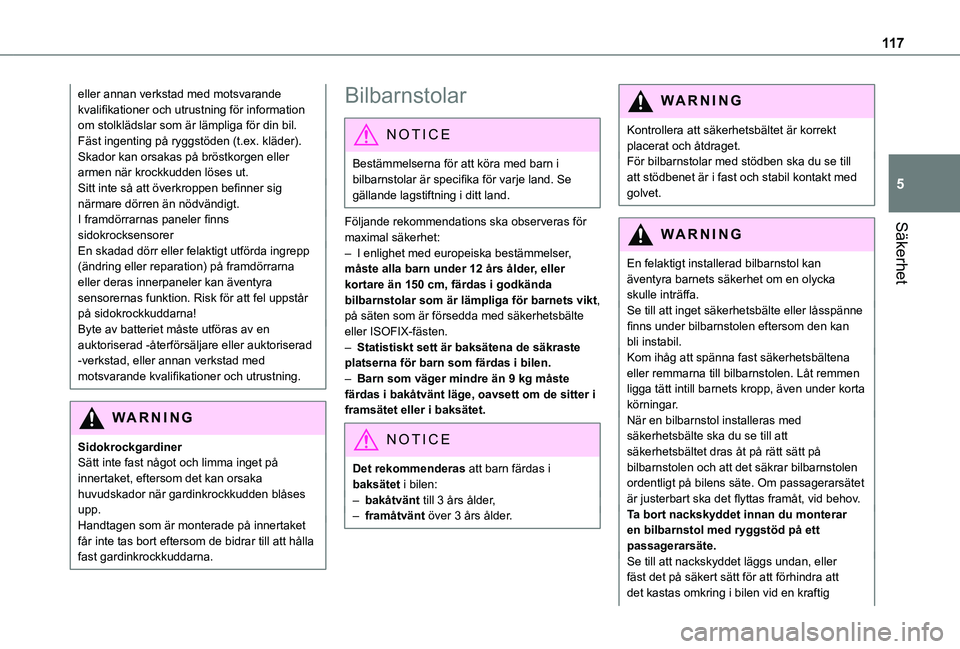

11 7
Säkerhet
5
eller annan verkstad med motsvarande kvalifikationer och utrustning för information om stolklädslar som är lämpliga för din bil.Fäst ingenting på ryggstöden (t.ex. kläder). Skador kan orsakas på bröstkorgen eller armen när krockkudden löses ut.Sitt inte så att överkroppen befinner sig närmare dörren än nödvändigt.I framdörrarnas paneler finns sidokrocksensorerEn skadad dörr eller felaktigt utförda ingrepp (ändring eller reparation) på framdörrarna eller deras innerpaneler kan äventyra sensorernas funktion. Risk för att fel uppstår på sidokrockkuddarna!Byte av batteriet måste utföras av en auktoriserad -återförsäljare eller auktoriserad -verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
SidokrockgardinerSätt inte fast något och limma inget på innertaket, eftersom det kan orsaka huvudskador när gardinkrockkudden blåses upp.Handtagen som är monterade på innertaket får inte tas bort eftersom de bidrar till att hålla fast gardinkrockkuddarna.
Bilbarnstolar
NOTIC E
Bestämmelserna för att köra med barn i bilbarnstolar är specifika för varje land. Se gällande lagstiftning i ditt land.
Följande rekommendations ska observeras för maximal säkerhet:
– I enlighet med europeiska bestämmelser, måste alla barn under 12 års ålder, eller kortare än 150 cm, färdas i godkända bilbarnstolar som är lämpliga för barnets vikt, på säten som är försedda med säkerhetsbälte eller ISOFIX-fästen.– Statistiskt sett är baksätena de säkraste platserna för barn som färdas i bilen.– Barn som väger mindre än 9 kg måste färdas i bakåtvänt läge, oavsett om de sitter i framsätet eller i baksätet.
NOTIC E
Det rekommenderas att barn färdas i baksätet i bilen:– bakåtvänt till 3 års ålder,– framåtvänt över 3 års ålder.
WARNI NG
Kontrollera att säkerhetsbältet är korrekt placerat och åtdraget.För bilbarnstolar med stödben ska du se till att stödbenet är i fast och stabil kontakt med golvet.
WARNI NG
En felaktigt installerad bilbarnstol kan äventyra barnets säkerhet om en olycka skulle inträffa.Se till att inget säkerhetsbälte eller låsspänne finns under bilbarnstolen eftersom den kan bli instabil.Kom ihåg att spänna fast säkerhetsbältena eller remmarna till bilbarnstolen. Låt remmen ligga tätt intill barnets kropp, även under korta körningar.När en bilbarnstol installeras med säkerhetsbälte ska du se till att
säkerhetsbältet dras åt på rätt sätt på bilbarnstolen och att det säkrar bilbarnstolen ordentligt på bilens säte. Om passagerarsätet är justerbart ska det flyttas framåt, vid behov.Ta bort nackskyddet innan du monterar en bilbarnstol med ryggstöd på ett passagerarsäte.Se till att nackskyddet läggs undan, eller fäst det på säkert sätt för att förhindra att det kastas omkring i bilen vid en kraftig

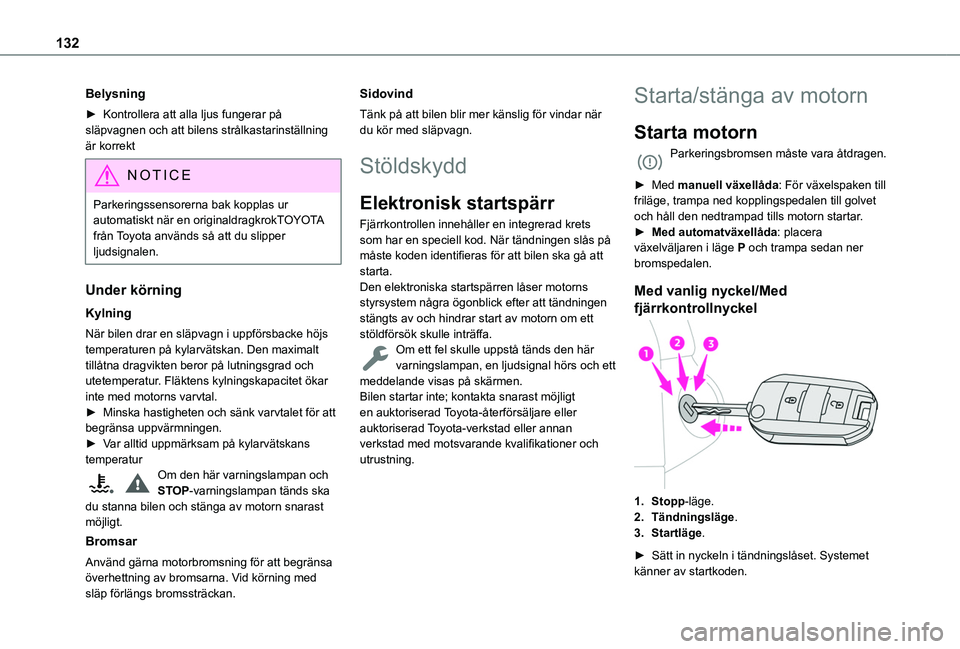

132
Belysning
► Kontrollera att alla ljus fungerar på släpvagnen och att bilens strålkastarinställning är korrekt
NOTIC E
Parkeringssensorerna bak kopplas ur automatiskt när en originaldragkrokTOYOTA från Toyota används så att du slipper
ljudsignalen.
Under körning
Kylning
När bilen drar en släpvagn i uppförsbacke höjs temperaturen på kylarvätskan. Den maximalt tillåtna dragvikten beror på lutningsgrad och utetemperatur. Fläktens kylningskapacitet ökar inte med motorns varvtal.► Minska hastigheten och sänk varvtalet för att begränsa uppvärmningen.► Var alltid uppmärksam på kylarvätskans temperaturOm den här varningslampan och STOP-varningslampan tänds ska du stanna bilen och stänga av motorn snarast möjligt.
Bromsar
Använd gärna motorbromsning för att begränsa överhettning av bromsarna. Vid körning med släp förlängs bromssträckan.
Sidovind
Tänk på att bilen blir mer känslig för vindar när du kör med släpvagn.
Stöldskydd
Elektronisk startspärr
Fjärrkontrollen innehåller en integrerad krets som har en speciell kod. När tändningen slås på måste koden identifieras för att bilen ska gå att starta.Den elektroniska startspärren låser motorns styrsystem några ögonblick efter att tändningen stängts av och hindrar start av motorn om ett stöldförsök skulle inträffa.Om ett fel skulle uppstå tänds den här varningslampan, en ljudsignal hörs och ett meddelande visas på skärmen.Bilen startar inte; kontakta snarast möjligt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Starta/stänga av motorn
Starta motorn
Parkeringsbromsen måste vara åtdragen.
► Med manuell växellåda: För växelspaken till friläge, trampa ned kopplingspedalen till golvet och håll den nedtrampad tills motorn startar.► Med automatväxellåda: placera växelväljaren i läge P och trampa sedan ner bromspedalen.
Med vanlig nyckel/Med
fjärrkontrollnyckel
1.Stopp-läge.
2.Tändningsläge.
3.Startläge.
► Sätt in nyckeln i tändningslåset. Systemet känner av startkoden.

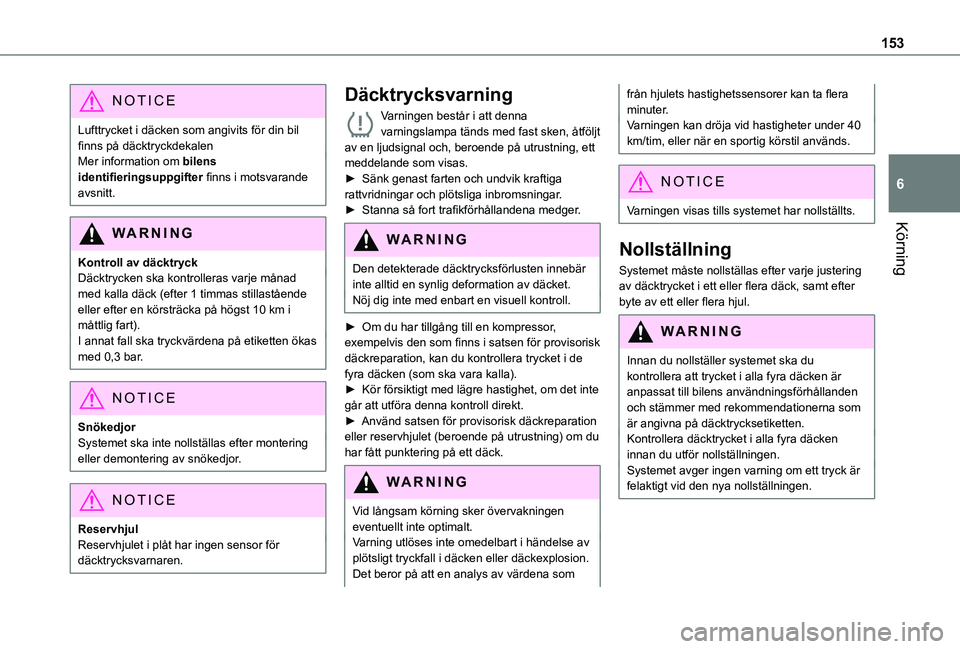

153
Körning
6
NOTIC E
Lufttrycket i däcken som angivits för din bil finns på däcktryckdekalenMer information om bilens identifieringsuppgifter finns i motsvarande avsnitt.
WARNI NG
Kontroll av däcktryckDäcktrycken ska kontrolleras varje månad med kalla däck (efter 1 timmas stillastående eller efter en körsträcka på högst 10 km i måttlig fart).I annat fall ska tryckvärdena på etiketten ökas med 0,3 bar.
NOTIC E
SnökedjorSystemet ska inte nollställas efter montering eller demontering av snökedjor.
NOTIC E
ReservhjulReservhjulet i plåt har ingen sensor för däcktrycksvarnaren.
Däcktrycksvarning
Varningen består i att denna varningslampa tänds med fast sken, åtföljt av en ljudsignal och, beroende på utrustning, ett meddelande som visas.► Sänk genast farten och undvik kraftiga rattvridningar och plötsliga inbromsningar.► Stanna så fort trafikförhållandena medger.
WARNI NG
Den detekterade däcktrycksförlusten innebär inte alltid en synlig deformation av däcket.Nöj dig inte med enbart en visuell kontroll.
► Om du har tillgång till en kompressor, exempelvis den som finns i satsen för provisorisk däckreparation, kan du kontrollera trycket i de fyra däcken (som ska vara kalla).► Kör försiktigt med lägre hastighet, om det inte går att utföra denna kontroll direkt.► Använd satsen för provisorisk däckreparation eller reservhjulet (beroende på utrustning) om du har fått punktering på ett däck.
WARNI NG
Vid långsam körning sker övervakningen eventuellt inte optimalt.Varning utlöses inte omedelbart i händelse av
plötsligt tryckfall i däcken eller däckexplosion. Det beror på att en analys av värdena som
från hjulets hastighetssensorer kan ta flera minuter.Varningen kan dröja vid hastigheter under 40 km/tim, eller när en sportig körstil används.
NOTIC E
Varningen visas tills systemet har nollställts.
Nollställning
Systemet måste nollställas efter varje justering av däcktrycket i ett eller flera däck, samt efter byte av ett eller flera hjul.
WARNI NG
Innan du nollställer systemet ska du kontrollera att trycket i alla fyra däcken är anpassat till bilens användningsförhållanden och stämmer med rekommendationerna som är angivna på däcktrycksetiketten.Kontrollera däcktrycket i alla fyra däcken innan du utför nollställningen.Systemet avger ingen varning om ett tryck är felaktigt vid den nya nollställningen.
